JVC SX-LC33 User manual

LVT1264-001A
[U, UP]
SX-LC33
SPEAKER SYSTEM
INSTRUCTIONS
English
cover_SX-LC33[U_UP]f.p65 04.7.26, 3:50 PM3

2
English

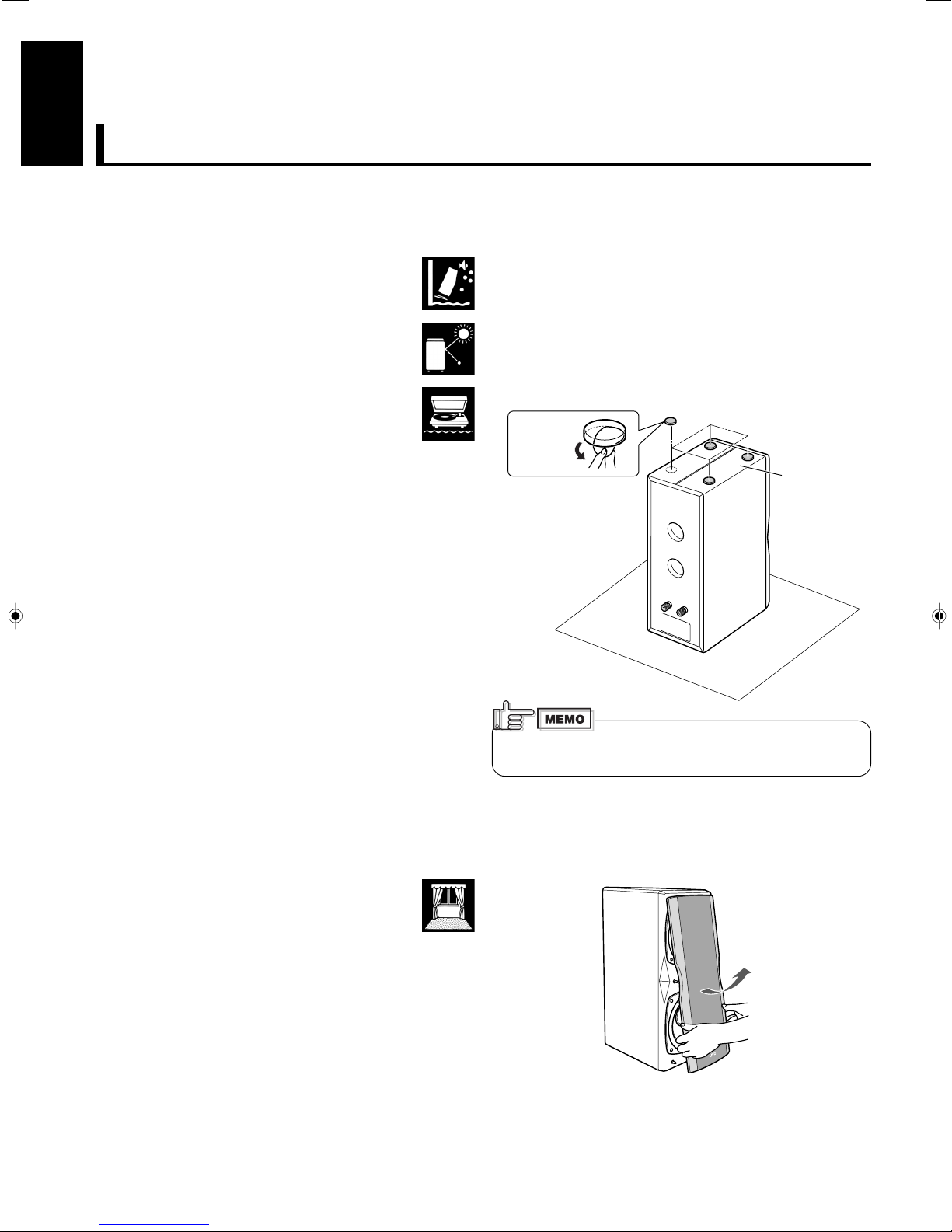

Warnings, Cautions and Others
7Checking the supplied accessories
• Speaker cord (3m, 1)
• Feet (4)
If any item is missing, contact your dealer immediately.
7Attaching the feet
Attach the supplied feet on the bottom of the speaker, so that you
can protect the speaker cabinet, decrease the vibration of the
speaker cabinet and prevent the speaker from slipping.
• Turn the speaker upside down and attach the feet as
illustrated.
Place a large, thick cloth under the speaker in order to
protect the floor and the speaker.
7To remove the speaker grille
To remove the speaker grille, insert your fingers at the bottom
of the speaker grille, then pull upward.
To attach the speaker grille, put the projections of the speaker
into the holes of the speaker grille.
• Do not push the speaker grille strongly.
7Precautions for installation
• Do not install the speakers on an uneven surface or in a place
subject to vibration; otherwise, they may fall over, causing
damage or injury.
– Take the occurrence of earthquakes or other
physical shocks into consideration when
selecting the installation place, and secure the
speakers thoroughly.
• To prevent deformation or discoloration of the
cabinet, do not install the speakers where they are
exposed to direct sunlight or high humidity, and
avoid installation near air conditioning outlets.
• Speaker vibrations may cause howling. Place the
speakers as far away from the player as possible.
• The speakers are magnetically shielded to avoid
color distortions on TVs. However, if not installed
properly, it may cause color distortions. So, pay attention to the
following when installing the speakers.
– When placing the speakers near a TV set, turn off the TV’s
main power switch or unplug it before installing the
speakers.
Then wait at least 30 minutes before turning on the TV’s
main power switch again.
Some TVs may still be affected even though you have followed
the above. If this happens, move the speakers further away
from the TV.
• Tuner reception may become noisy or hissing if a speaker is
installed near the tuner. In this case, leave more distance
between the tuner and the speakers or use an outdoor
antenna for better tuner reception without interference from
the speakers.
7Precautions for daily use
• To maintain the appearance of the speakers
Wipe with a dry, soft cloth if the cabinet should become dirty.
If very dirty, apply a small amount of water or neutral detergent
to the cloth and wipe clean, then wipe with a dry cloth.
• To improve the sound field
– It is recommended to leave a space of more than 50 cm
between the speakers and the wall.
– If the speakers are facing a solid wall or glass
door, etc., it is recommended to furnish the wall
with materials that absorb sounds, for example by
hanging up thick curtains, to prevent reflections
and standing waves.
• To use the speakers without any trouble
– Do not reproduce sounds at so high a volume that they are
distorted; otherwise, the speakers may be damaged by
internal heat buildup.
– When moving the speakers, do not pull the speaker cords;
otherwise, the speakers may fall over, causing damage or
injury.
Bottom of the
speaker
Peel off
Thank you for purchasing a JVC speaker.
Before you begin using it, please read the instructions carefully
to be sure you get the best possible performance. If you have any
questions, consult your JVC dealer.
EN_SX-LC33[U_UP]f.p65 04.7.26, 3:50 PM2

3
English
Connection
Type: 2-way 3-speaker bass-reflex type
Magnetically-shielded type
Speakers
Woofer: 13.5 cm cone x 2
Tweeter: 1.9 cm dome x 1
Power handling capacity: 120 W
Specifications

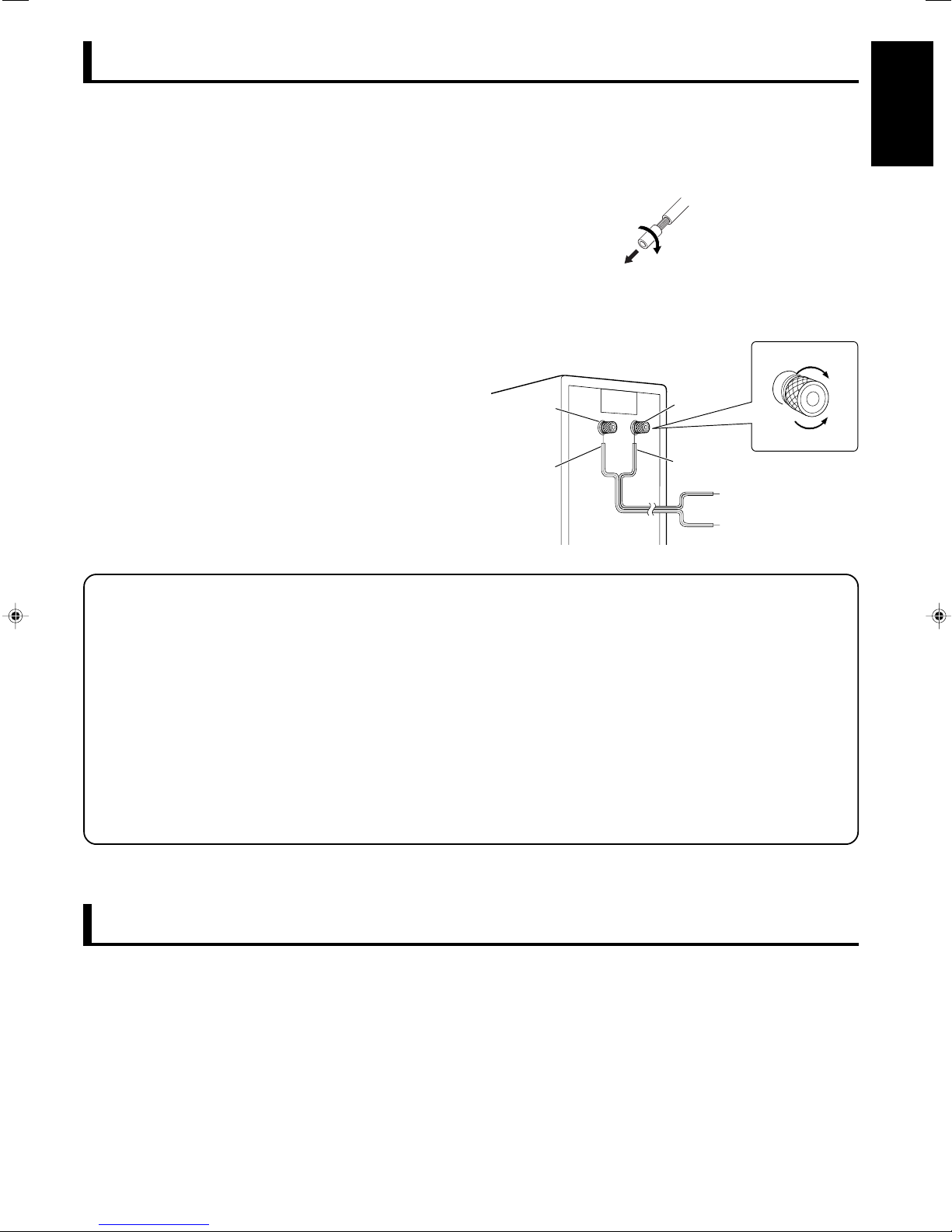

7Connecting the speaker cord to the speaker
Connect the speaker cord to the speaker as follows.
1 Twist and remove the insulation at the end of each
speaker cord before connecting.
2 Rotate the speaker terminal knob counterclockwise and
fit the speaker cord into the groove. Then rotate the knob
clockwise to secure the cord.
7Connecting the speaker system to the amplifier
Before connection—
• Turn off the power to the amplifier before connecting the
speaker system; otherwise, the speakers may be damaged.
• The impedance of the speaker is 6 Ω. Before connecting it to
your amplifier, check the speaker impedance range of your
amplifier. If the impedance of this speaker is out of the speaker
impedance range indicated on the amplifier, you cannot
connect this system to the amplifier.
• The maximum power handling capacity of the SX-LC33 is
120 W. Excessive input will result in abnormal noise and
possible damage.
• Be sure to turn down the volume level to prevent unwanted
noise before performing following operations:
– Turning on or off other components,
– Operating the amplifier,
– Tuning FM stations,
– Fast-forwarding a tape,
– Continuously reproducing high frequency oscillation or high
pitch electronic sounds.
• When using a microphone, do not aim it at the speakers or
use it near the speakers; otherwise, the howling which occurs
may damage the speakers.
• Before replacing the cartridge, always turn off the power to the
turntable; otherwise, the clicking noise may damage the
speakers.
Impedance: 6 Ω
Crossover frequency: 4 000 Hz
Frequency range: 52 Hz to 80 000 Hz
Sound pressure level: 89 dB/W•m
Dimensions (W x H x D): 150 mm x 415 mm x 292.5 mm
Mass: 8.0 kg
Design and specifications subject to change without notice.
About speaker cords—to improve the sound quality
About the OFC cord
The core wires of the supplied speaker cords are made of OFC (Oxygen Free Copper). This OFC cord enables high quality
sound reproduction.
When connecting the speaker cords
Make sure to match the polarity (ªand ·); otherwise, the surround effect will become less effective.
After connecting, check that the exposed cores are fully inserted into the terminal.
When using other speaker cords
Observe the following;
• Buy thick speaker cords rather than thin cords, and make them as short as possible for connection.
• Do not use long speaker cords; otherwise, the sound quality may deteriorate.
• Use speaker cords of the same length for both left and right speakers.
• Using a special speaker cord such as a litz wire, a coaxial cable, or a cord which has the specified connecting directionality
may influence the sound quality.
Tighten
Loosen
Silver
ªterminal
(Red)
·terminal
(Black)
Copper
To the speaker ª
terminal of amplifier
To the speaker ·
terminal of amplifier
EN_SX-LC33[U_UP]f.p65 04.7.26, 3:50 PM3

4

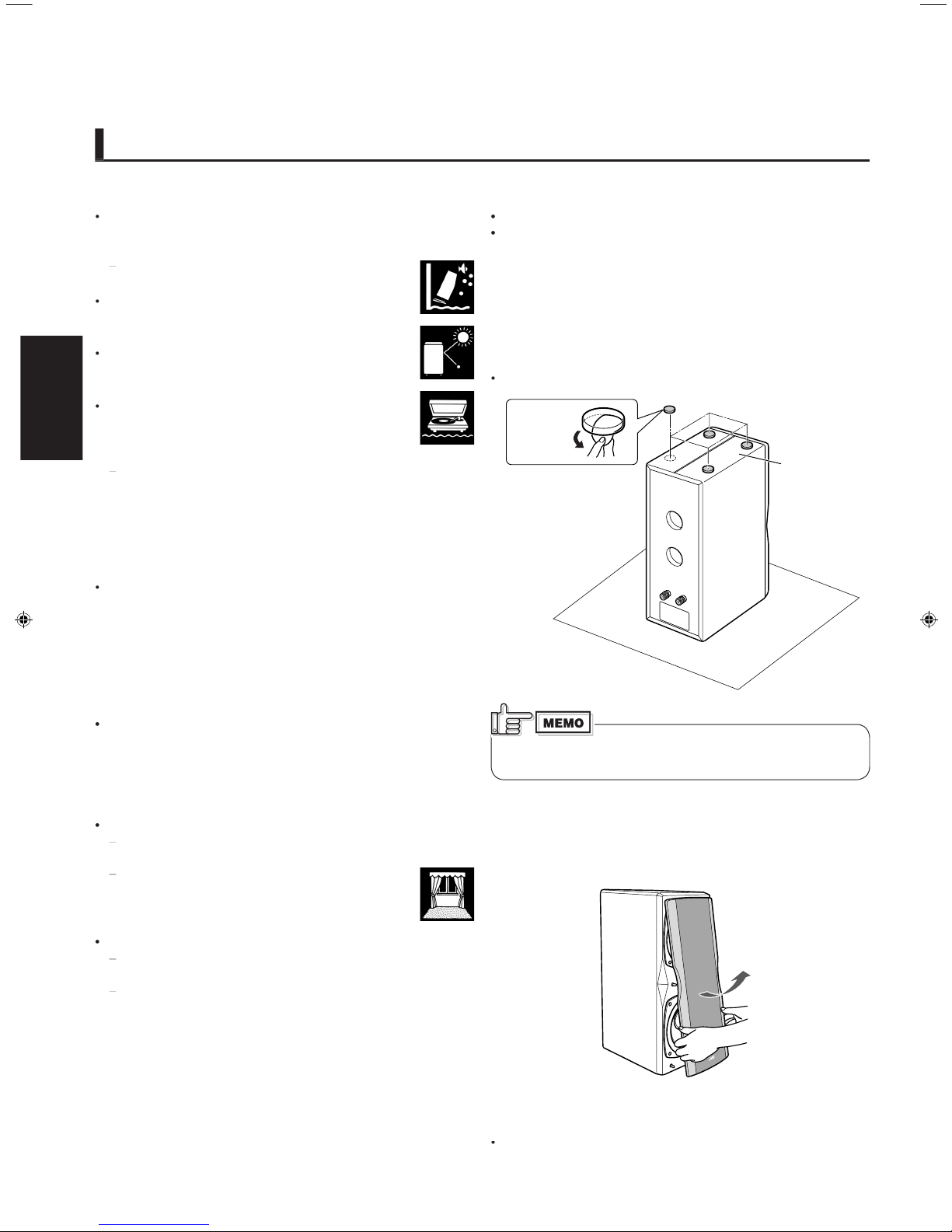

警告，注意及其他
7安裝時的注意事項
•切勿將揚聲器放置在凹凸不平處或受到震動處。否則揚聲器摔
落可能導致自身損壞或損傷他物。
–在選擇安裝場所時，須事先考慮到可能會發生地
震或其他物理性衝擊等情況，確保揚聲器安裝牢
靠。
•為防止機殼變形或變色，勿將揚聲器安裝在受到陽光
直射或高度潮溼處，亦避免安裝在空調器的排氣孔附
近。
•揚聲器的振動可能產生顫噪。應盡量將揚聲器遠離唱
機放置。
•盡管揚聲器具有磁性屏蔽性能可以避免造成電視機色彩失真，但
如果安裝不當仍然可能引起電視機色彩失真。因此在安裝揚聲器
時請注意以下事項。
–如果欲將揚聲器安裝在電視機附近，在安裝揚聲器之前請先關
閉電視機的主電源開關或拔下電源插頭。
在重新啟動電視機的主電源之前至少要等待 30 分鐘。
盡管您已經按照上述方法去做，有些電視機仍然會受到影響。發
生此種情況時，須將揚聲器移到遠離電視機處進行安裝。
•如果將揚聲器安裝在調諧器附近，在調諧器接收時可能出現噪音
或嘶嘶聲。發生此種情況時，須將調諧器與揚聲器之間多空出一
些距離，或者使用室外天線，這樣調諧器便不會受到揚聲器的干
擾，而獲得較好的接收效果。
7 日常使用時的注意事項
•保養揚聲器的外表
如果機殼出現髒污，可用干爽柔軟的布進行擦拭。
如果髒污嚴重，可在布上沾少量的水或中性洗滌劑擦去污物，
然后再用干布擦拭。
•改良音場
–建議在揚聲器與牆壁之間留出 50 cm 以上的間隔。
–如果揚聲器面對固質材料的牆壁或玻璃門等設施，
建議您使用吸音性材料，如厚料窗簾來裝飾牆壁，
這樣便可以防止發生反射波和駐波。
•常規使用揚聲器
–勿在極高，乃至出現聲音失真的音量下播放音響，否則揚聲
器內部熱量積聚可能損壞揚聲器。
– 在移動揚聲器時勿拉扯揚聲器導線； 否則揚聲器摔落可能導致
自身損壞或損傷他物。
感謝您惠購 JVC 揚聲器。
在開始使用之前，請您仔細閱讀本使用說明書，以確保您獲得揚聲
器的最佳性能。若有疑問，請與JVC代理銷售商聯繫。
7 檢查附件
•揚聲器導線 (3m, 1)
•支腳 (4)
如果有任何項目遺漏，請速與經銷商聯絡。
7安裝支腳
將隨機附帶的支腳安裝到揚聲器的底部，以便保護揚聲器外殼，減
小揚聲器機殼的震動，防止揚聲器滑倒。
•將揚聲器倒置，如圖所示安裝支腳。
在揚聲器的底下鋪一張大的厚布，以便保護地板和揚聲器。
7如何卸下揚聲器罩網
要卸下揚聲器罩網時，將手指插入揚聲器罩網底部，然后朝前拉。
要裝上揚聲器罩網時，將揚聲器上的插銷插到揚聲器罩網上的插孔
里。
•切勿過度用力推插揚聲器罩網。
揚聲器底部
剝下封紙
Ch_SX-LC33[U_UP].p65 7/22/04, 10:41 AMPage 4 Adobe PageMaker 6.5C/PPC

5
連接
類型： 2 向3 揚聲器
低音反射型，磁性屏蔽型
揚聲器：
低音揚聲器： 13.5 cm 圓錐型 x 2
高音揚聲器： 1.9 cm 圓頂型 x 1
額定功率： 120 W
規格
7 將揚聲器導線連接到揚聲器上
請按如下方法將揚聲器導線連接到揚聲器上。
1 在連接之前，擰下每根揚聲器導線末端的絕緣皮。
2 逆時針方向旋轉揚聲器端子上的旋鈕，將揚聲器導線放到線槽
內。然后順時針方向旋轉旋鈕以固定導線。
7將揚聲器系統連接到功率放大器上
進行連接之前—
•在連接揚聲器系統之前，首先關閉功率放大器的電源，否則可能
損壞揚聲器。
•每隻揚聲器的阻抗為 6 Ω。在將揚聲器系統連接到功率放大器上
之前，首先檢查功率放大器能夠對應的揚聲器阻抗範圍。如果揚
聲器的阻抗超出了功率放大器上標出的揚聲器阻抗範圍，便不能
將該揚聲器系統連接到功率放大器上。
• SX-LC33 的最大額定功率為 120 W。超過該值以上的信號傳入
時將會產生異常噪音並可能受到損壞。
•在執行下列操作之前確保調低音量水平，以防止出現異常噪音：
–啟動或關閉其他組件，
–操作功率放大器，
–調收 FM 電台，
–快速前進倒帶，
–連續播放高頻振幅或高調電子音。
•在使用麥克風時，不要將其朝向揚聲器，也不要在揚聲器附近
使用，否則顫噪可能會損壞揚聲器。
•在更換唱頭之前，請務必關閉唱機的電源，否則喀噪音可能會
損壞揚聲器。
阻抗： 6 Ω
分解頻率： 4 000 Hz
頻率範圍： 52 Hz 至80 000 Hz
聲壓水平： 89 dB/W•m
尺寸（寬 x 高x 深）： 150 mm x 415 mm x 292.5 mm
重量： 8.0 kg
設計及規格如有變更恕不另行通知。
關于 揚聲器導線—如何提高音響質量
關于 OFC 導線
隨機提供的揚聲器導線的芯線是以 OFC（無氧銅）製成。此種 OFC 導線可為您播出高質量的音響。
在連接揚聲器導線時
確保對準極性（ª和·）；否則，環繞聲效果將會丟失。接線之后，須檢查裸露的線芯是否全部插入到端子內。
在使用其他揚聲器導線時
請遵守下列事項；
•購買揚聲器導線時盡量買粗的而不要買細的，而且接線盡量要短。
•對左置和右置揚聲器使用相同長度的揚聲器導線。
•不要使用過長的揚聲器導線，否則音響質量會降低。
•使用特殊的揚聲器導線，如辮線，同軸電纜或帶有特定的連接定向性的導線可能會影響音響質量。
擰緊
鬆開
銀色
ª端子
（紅）
·端子
（黑）
銅色
至功率放大器的揚聲器
ª端子
至功率放大器的揚聲器
·端子
Ch_SX-LC33[U_UP].p65 7/22/04, 10:41 AMPage 5 Adobe PageMaker 6.5C/PPC

6
한국어
경고, 주의 및 기타 사항
7
제공된 부속품의 확인
•
스피커 코드
(3m, 1)
•
다리
(4)
위의 부품 중 누락된 것이 있으면 바로 판매점에 연락하십시오.
7
다리 연결하기
스피커 캐비닛을 보호하고 스피커 캐비닛의 진동을 줄이고 스피
커가 미끄러지지 않도록 보호하기 위해, 제공된 다리를 스피커
바닥에 설치하십시오.
•
그림과 같이 스피커를 뒤집어서 다리를 연결합니다.
바닥에 넓고 두꺼운 천을 깔아두면 바닥과 스피커를 보호할
수 있습니다.
7
스피커 그릴을 제거하려면
스피커 그릴을 제거하려면
스피커 그릴 바닥에 손가락을 넣어서
위로 당깁니다.
스피커 그릴을 부착하려면
스피커 돌출부를 스피커 그릴 구멍에
넣습니다.
•
스피커 그릴을 세게 밀지 마십시오.
7
설치에 관한 유의사항
•
평평하지 않은 면이나 진동의 영향을 받기 쉬운 곳에는 스피커
를 설치하지 마십시오. 그렇지 하지 않을 경우, 스피커가 넘어
져 파손되거나 부상을 입을 수 있습니다.
–
설치 장소는 지진이나 기타 물리적인 충격 등을
고려하여 아주 안전한 곳으로 선정하십시오.
•
스피커 캐비닛의 변형이나 변색을 방지하기 위해,
직사광선이 비추는 곳, 습도가 높은 곳, 에어컨 근처
등에는 스피커를 설치하지 마십시오.
•
스피커의 진동은 하울링의 원인이 될 수 있습니다.
스피커를 플레이어에서 가능한 한 멀리 떨어뜨려 놓
으십시오.
•
스피커는
TV
화면의 색상 왜곡을 방지하는 자기장
차폐 처리가 되어 있습니다. 그러나 부적절하게 설
치하면 색상 왜곡이 발생할 수 있으므로 스피커를
설치할 때는 다음 사항에 유의하십시오.
–
TV
세트와 가까운 곳에 스피커를 설치할 경우에는, 스피커
를 설치하기 전에
TV
의 주전원 스위치를 끄거나 플러그를
빼십시오.
설치가 완료된 후
TV
의 주전원 스위치를 다시 켤 때까지 적
어도
30
분은 기다려 주십시오.
일부
TV
는 위와 같이 조치해도 계속 영향을 받을 수 있습니다.
이러한 경우, 스피커를
TV
에서 멀리 떨어뜨려 설치하십시오.
•
스피커가 튜너 부근에 설치되어 있으면 튜너 수신시 소음이나
치찰음이 발생할 수 있습니다. 이러한 경우, 튜너와 스피커 사
이에 일정 거리를 두고 설치하거나, 스피커의 간섭에 영향을
받지 않고 튜너 수신 성능을 향상시키려면 외부 안테나를 사용
하십시오.
7
일상적인 사용시의 유의사항
•
스피커의 외관을 깨끗하게 유지하려면
캐비닛이 더러워진 경우 부드러운 마른 헝겊으로 닦아
주십시오.
매우 더럽혀져 있을 경우에는 소량이 물이나 중성세제를 헝겊
에 묻혀 닦은 후, 마른 헝겁으로 다시 닦아 물기를 없애
주십시오.
•
음향 영역을 개선하려면
–
스피커와 벽 사이에
50
cm
이상 공간을 두는 것이
좋습니다.
–
스피커가 단단한 벽이나 유리문을 향하고 있을 경
우에는, 반향과 정상파를 막기 위해, 두꺼운 커튼
을 치는 것과 같이 흡음 효과가 있는 재질을 벽에
설치할 것을 권장합니다.
•
고장 없이 스피커를 사용하려면
–
너무 음량을 세게 해서 재생하지 마십시오. 음량이 너무 세
면 내부 온도가 상승하여 스피커가 고장날 수 있습니다.
–
스피커를 옮길 경우, 스피커 코드를 잡아당기지 마십시오.
스피커가 넘어지거나 떨어져서 파손되거나 부상을 입을 수
있습니다.
스피커 바닥
벗기기
JVC
스피커를 구입해 주셔서 감사합니다.
최고의 성능을 얻기 위해, 제품을 사용하기 전에 먼저 설명서를
자세히 읽어주십시오. 문의할 사항이 있으시면
JVC
대리점으로
연락하시기 바랍니다.
33.indd 7/21/2004, 10:18 AM6

7
한국어
연결
타입:
2
웨이
3
스피커 저음 반향 타입
자기장 차폐형
스피커
우퍼:
13
.
5
cm
콘형
x
2
트위터:
1
.
9
cm
돔형
x
1
허용 입력:
120
W
사양
7
스피커 코드를 스피커에 연결하기
다음과 같이 스피커 코드를 스피커에 연결하십시오.
1
연결하기 전에, 각 스피커 코드의 끝 부분에 있는 절연체를 비
틀어서 떼어냅니다.
2
스피커 단자 노브를 시계 반대 방향으로 돌린 후 스피커 코드
를 홈에 끼웁니다. 그런 다음 노브를 시계 방향으로 돌려 코드
를 고정시키십시오.
7
앰프에 스피커 시스템 연결하기
연결하기 전에
—
•
스피커 시스템과 연결하기 전에 앰프의 전원을 끄십시오. 앰프
가 켜진 상태에서 스피커 시스템을 연결하면 스피커가 손상될
수 있습니다.
•
각 스피커의 임피던스는
6
Ω
입니다. 앰프에 스피커를 연결하
기 전에 앰프의 스피커 임피던스 범위를 확인하십시오. 이 스
피커의 임피던스가 앰프에 표시된 스피커 임피던스 범위를 벗
어나는 경우에는 이 시스템을 앰프에 연결하면 안됩니다.
•
SX-LC33
의 최대 파워 처리량은
120
W
입니다. 입력 파워가 너
무 강하면 비정상적인 소음이 발생하거나 스피커의 손상을 초
래할 수 있습니다.
•
다음과 같은 작업 시에는 먼저 음량 레벨을 줄여서 원치 않는
소음이 발생하지 않도록 하십시오.
–
다른 컴포넌트의 전원 켜기/끄기
–
앰프 작동
–
FM
방송 튜닝
–
테이프 빨리 감기
–
고주파 진동이나 하이피치 전자음향을 연속적으로 재생
•
마이크를 사용할 때에는 마이크가 스피커를 향하거나 스피커
근처에서 사용하지 마십시오. 하울링에 의해 스피커가 손상될
수 있습니다.
•
카트리지를 교체하기 전에 항상 턴테이블의 전원을 꺼 주십시
오. 클릭킹 소음으로 인해 스피커가 손상될 수 있습니다.
임피던스:
6
Ω
크로스오버 주파수:
4
000
Hz
주파수 범위:
52
Hz
-
80
000
Hz
음압 레벨:
89
dB/W•m
크기(폭
x
높이
x
안길이):
150
mm
x
415
mm
x
292.5
mm
무게:
8
.
0
k
g
디자인과 사양은 예고 없이 변경될 수 있습니다.
스피커 코드 정보
—
음질을 개선하기 위해
OFC 코드 정보
제공된 스피커 코드의 코어 와이어는
OFC
(무산소 구리)로 만들어졌습니다. 이러한
OFC
코드를 이용하면 고음질의 사운드를
재생할 수 있습니다.
스피커 코드를 연결할 경우
극성(
ª
와
·
)에 맞게 연결하십시오. 극성이 맞지 않으면 원하는 서라운드 음향효과를 얻을 수 없습니다.
연결한 후에는 밖으로 노출된 코어가 단자에 제대로 삽입되었는지 확인하십시오.
다른 스피커 코드를 사용할 경우
다음 사항을 확인하십시오.
•
스피커 코드는 가는 것보다는 굵은 것을 구매하시고, 연결 거리를 가능한 한 짧게 하십시오.
•
음질이 저하될 수 있으므로, 긴 스피커 코드는 사용하지 마십시오.
•
좌측과 우측 스피커에 동일한 길이의 스피커 코드를 사용하십시오.
•
리츠 와이어, 동축 케이블 또는 지정된 연결 방향을 갖는 코드 등 특수한 스피커 코드를 사용하면 음질에 영향이 미칠 수 있습
니다.
조이기
풀기
은
ª
단자
(빨간색)
·
단자
(검정색)
구리
앰프의 스피커
ª
단자에
앰프의 스피커
·
단자에
33.indd 7/21/2004, 10:18 AM7

EN, CS, KO
0704NSMMDWHCE© 2004 Victor Company of Japan, Limited
SX-LC33 SPEAKER SYSTEM
cover_SX-LC33[U_UP]f.p65 04.7.26, 3:50 PM2

English
7For Unpacking
• Take out the speaker by holding the
bands.
• Do not touch the speaker grille or
speaker units; otherwise, it will be
damaged.
LV43477-002A
[U, UP]
EN, CS, KO
Bands
CAUTIONS / /
7
SX-LC33
Speaker units
SX-LC33_cautionf.p65 04.7.26, 3:46 PM1
