Warnings, Cautions and Others
Preparation
Precautions for installation
Do not install the speakers on an uneven surface or in a place
subject to vibration; otherwise, they may fall over, causing
damage or injury.
Take the occurrence of earthquakes or other physical shocks
into consideration when selecting the installation place, and
secure the speakers thoroughly.
To prevent deformation or discoloration of the cabinet, do not
install the speakers where they are exposed to direct sunlight or
high humidity, and avoid installation near air conditioning outlets.
Speaker vibrations may cause howling. Place the speakers as
far away from the player as possible.
The speakers are magnetically shielded to avoid color distortions
on TVs. However, if not installed properly, it may cause color
distortions. So, pay attention to the following when installing the
speakers.
When placing the speakers near a TV set, turn off the TV’s
main power switch or unplug it before installing the speakers.
Then wait at least 30 minutes before turning on the TV’s main
power switch again.
Some TVs may still be affected even though you have followed
the above.
If this happens, move the speakers further away from the TV.
Tuner reception may become noisy or hissing if a speaker is
installed near the tuner.
In this case, leave more distance between the tuner and the
speakers or use an outdoor antenna for better tuner reception
without interference from the speakers.
Do not lean against the speakers, as the speakers could fall
down or break, possibly causing an injury. Especially be careful
that children do not lean against them.
Precautions for daily use
To maintain the appearance of the speakers
Wipe with a dry, soft cloth if the cabinet should become dirty.
If very dirty, wipe with a cloth applied a small amount of water
or neutral detergent, then wipe with a dry cloth.
Do not use chemicals such as benzene and thinner for
cleaning the cabinet.
To improve the sound field
It is recommended to leave a space of more than 50 cm
between the speakers and the wall.
If the speakers are facing a solid wall or glass door, etc., it is
recommended to furnish the wall with materials that absorb
sounds, for example by hanging up thick curtains, to prevent
reflections and standing waves.
To use the speakers without any trouble
Do not reproduce sounds at so high a volume that they
are distorted; otherwise, the speakers may be damaged by
internal heat buildup.
When moving the speakers, do not pull the speaker cords;
otherwise, the speakers may fall over, causing damage or
injury.
o
•
–
•
•
•
–
•
•
o
•
–
–
•
–
–
•
–
–

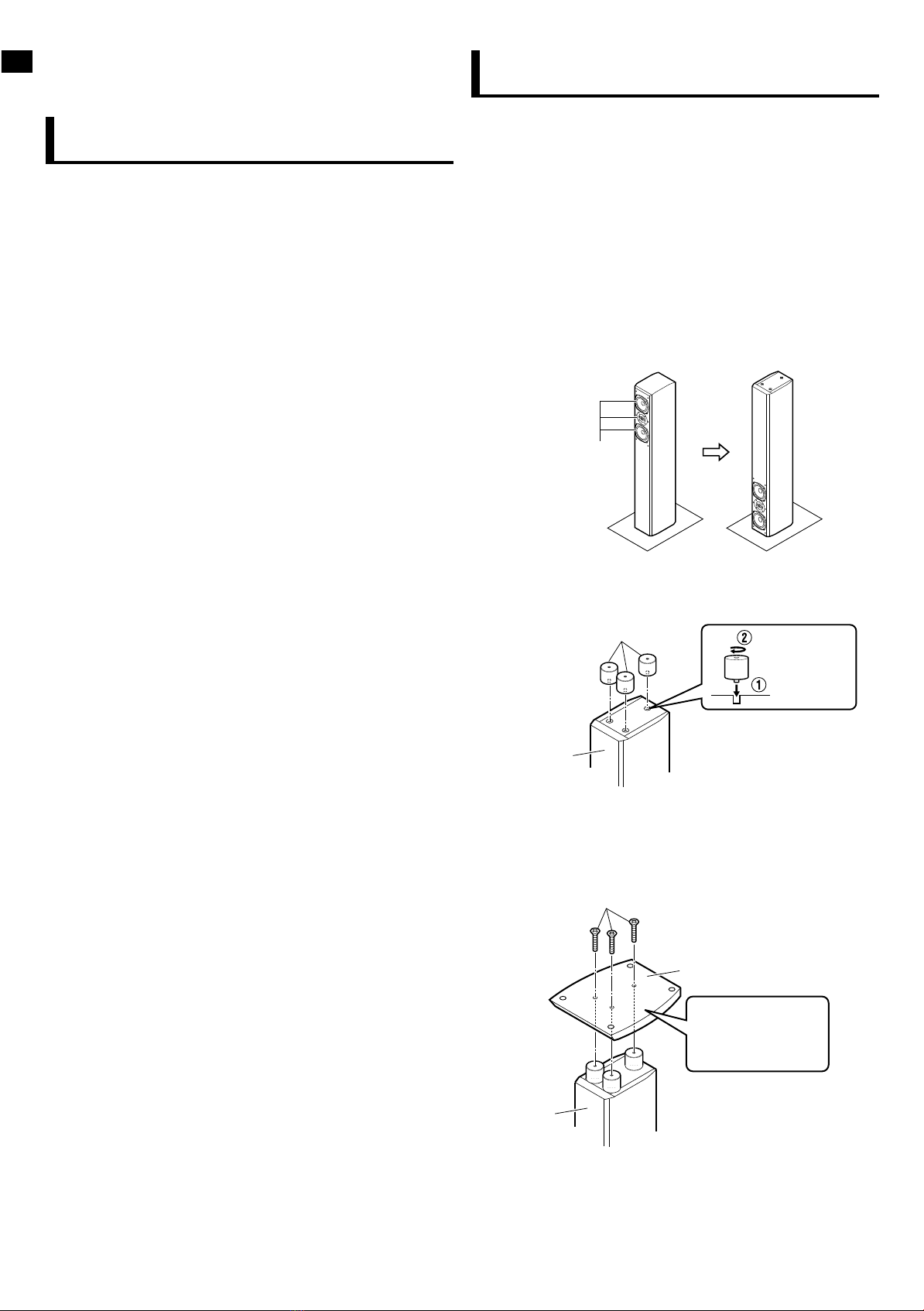

Attaching the feet
To prevent the speaker from falling over, be sure to attach the
supplied feet to the speaker.
Take care not to drop the feet or speaker while assembling;
otherwise, it may cause damage to the floor or injury.
Ensure enough space for assembly and installation.
Place a large, thick cloth on the floor where you assemble the
speaker, so you can protect the floor and the speaker itself.
Do not touch the speaker units.
Turn the speaker upside down.
Turn the speaker and facing the bottom upward.
Caution:
Make sure the speaker does not fall.
Speaker units
Attach the feet.
Attaching the 3 feet on the bottom of the speaker.
Foot x 3
Speaker
section
Tighten
Insert
Attach the base.
Prepare a Philips screwdriver.
Attaching the base securely on the feet with the supplied three
screws.
Speaker
section
Screw x 3 (M8 x 40 mm)
Base
Face the surface
with the countersunk
holes upward.
o
•
•
•
•
1.
•
2.
•
3.
•
•
2
Thank you for purchasing JVC speaker.
Before you begin using the speaker, please read the instructions
carefully.
English
SX-DW10_Book.indb 2 8/4/2005 AM 9:13:43

Type : 2-way 3-speaker bass-reflex type
Magnetically-shielded type
Speaker unit
Mid and low range : 10.5 cm (4 3/16 in.) wooden cone x 2
Tweeter : 2.0 cm (13/16 in.) wooden dome x 1
Frequency range : 150 W
Impedance : 6 K
Crossover frequency : 3.8 kHz
Frequency range : 45 Hz to 50 000 Hz
Sound pressure level : 85 dB/W•m
Dimensions (WxHxD) : 270 mm x 1101 mm x 320 mm
(10 11/16 x 43 3/8 x 12 5/8 in.)
Mass : 16 kg (36 lbs)
Supplied accessories : Speaker cord (3 m) (1)
Foot (3)
Base (1)
Screw (3)
Design and specifications subject to change without notice.
Connection
Precautions
Before connecting:
Turn off the power to the amplifier before connecting the speaker
system; otherwise, the speakers may be damaged.
The impedance of the speaker is 6 K.
If this does not match with the speaker impedance range
indicated on the amplifier, you cannot connect this system to the
amplifier.
The maximum power handling capacity of the SX-WD10 is 150
W. Excessive input will result in abnormal noise and possible
damage.
Be sure to turn down the volume level on the amplifier to prevent
unwanted noise before performing following operations:
Turning on or off other components
Operating the amplifier
Tuning FM stations
Fast-forwarding a tape
Continuously reproducing high frequency oscillation or high
pitch electronic sounds
Connecting or disconnecting a microphone
When using a microphone, do not aim it at the speakers or use
it near the speakers; otherwise, the howling which occurs may
damage the speakers.
Before replacing the cartridge, always turn off the power both to
the amplifier and to the turntable; otherwise, the clicking noise
may damage the speakers.

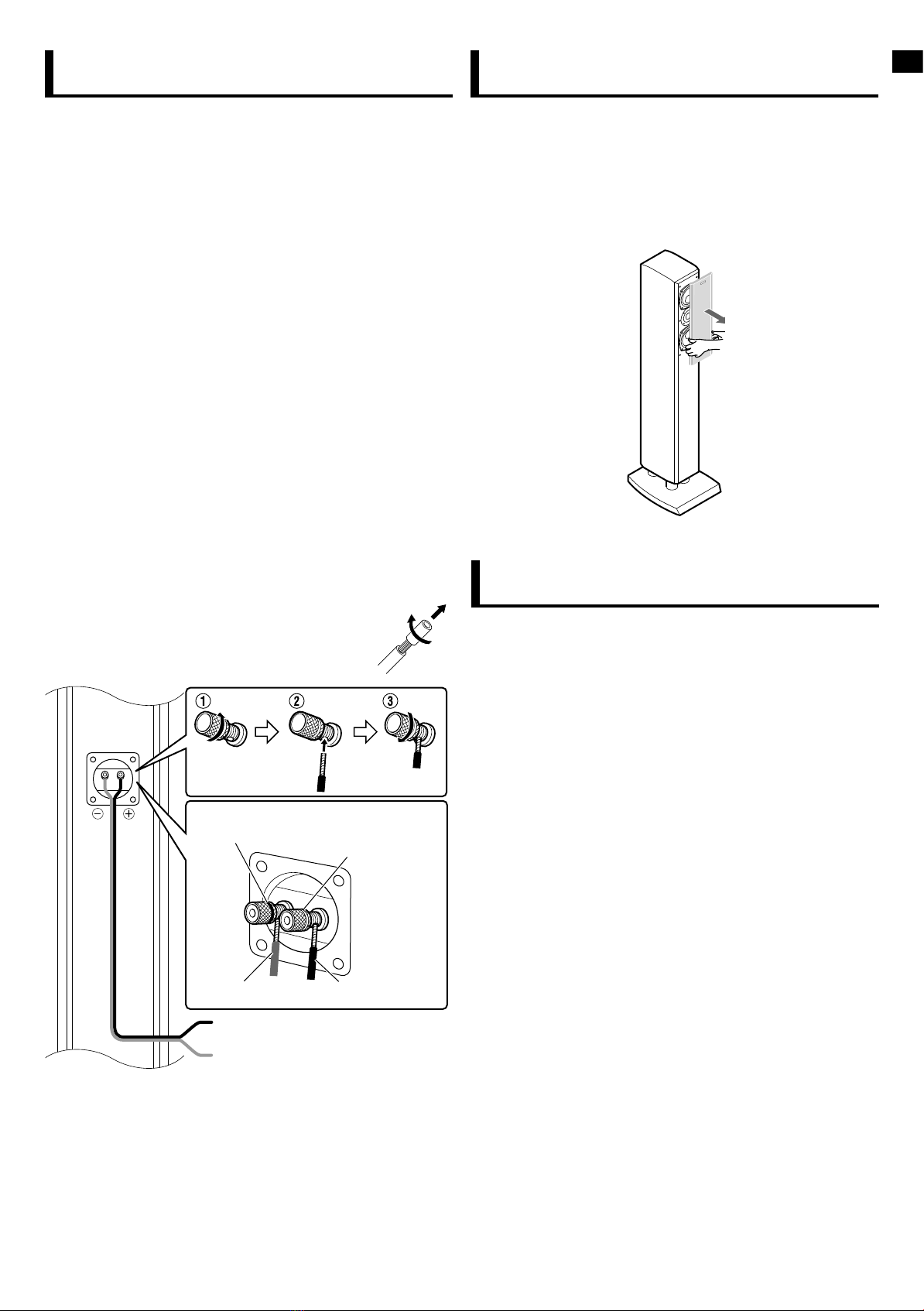

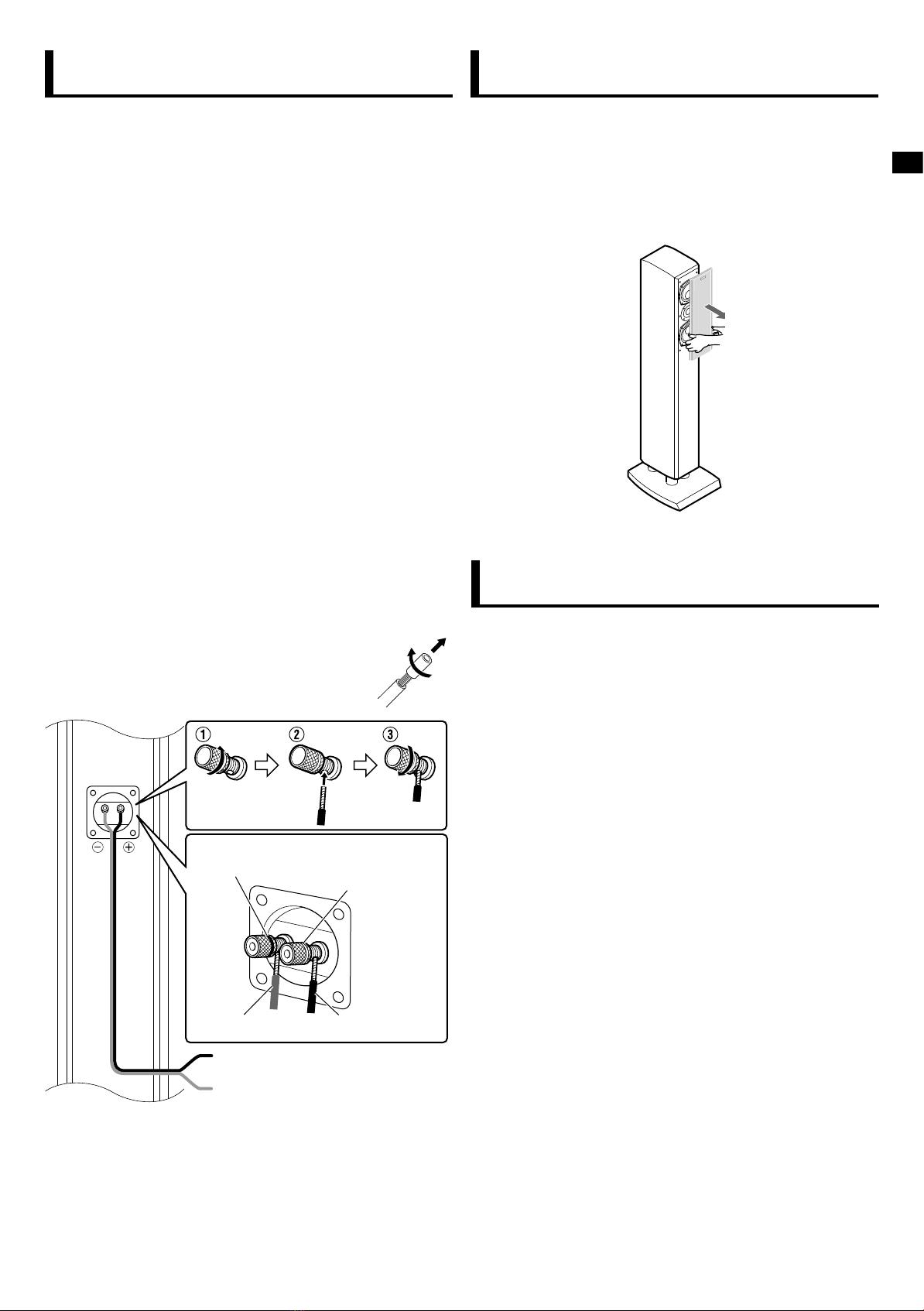

Connecting the speaker system to the amplifier
Twist and remove the insulation at the end of each
speaker cord before connecting.
•
G terminal
(Black hoop)
F terminal
(Red hoop)
Silver Copper
To the speaker F terminal of amplifier
To the speaker G terminal of amplifier
Make sure to match the polarity (F and G); otherwise, the
surround effect will become less effective.
o
•
•
•
•
–
–
–
–
–
–
•
•
o
•
To remove the speaker grille
To remove the speaker grille, insert your fingers at the bottom of
the speaker grille, then pull upward.
To attach the speaker grille, put the projections of the speaker
into the holes of the speaker grille.
Do not press the speaker grille strongly.
o
•
About Speaker Grille
Specifications
3
English
SX-DW10_Book.indb 3 8/4/2005 AM 9:13:44

Avertissements, précautions et autres
Préparation
Précautions pour l’installation
N’installez pas les enceintes sur une surface accidentée ou dans
un endroit sujet aux vibrations; sinon, elles risquent de tomber
causant des dommages ou des blessures.
Lors de la sélection de l’emplacement d’installation des
enceintes prenez aussi en considération les tremblements
de terre ou d’autres chocs physiques, et fixez les en
conséquence.
Pour éviter la déformation ou la décoloration du boîtier,
n’installez pas les enceintes dans un endroit exposé directement
au soleil ou à une forte humidité, et évitez de les installer près
d’une sortie de climatiseur.
Les vibrations des enceintes peuvent causer des hurlements.
Placez-les aussi loin que possible du lecteur.
Les enceintes sont blindées magnétiquement pour éviter toute
distorsion des couleurs sur les téléviseurs. Cependant, si elles
ne sont pas installées correctement, elles peuvent causer des
distorsions des couleurs. Faites attention aux points suivants lors
de l’installation des enceintes.
Lors de l’installation des enceintes près d’un téléviseur,
mettez le téléviseur hors tension ou débranchez-le avant
d’installer les enceintes. Attendez ensuite 30 minutes avant
de remettre le téléviseur sous tension.
Certains téléviseurs peuvent quand même être affectés même
si vous avez suivi les points ci-dessus.
Si cela se produit, éloigné les enceintes du téléviseur.
La réception du tuner peut devenir parasitée ou des sifflements
peuvent se produire si une enceinte est installée près du tuner.
Dans ce cas, éloigné un peu plus le tuner de l’enceinte ou
utilisez une antenne extérieure pour obtenir une meilleure
réception du tuner sans interférence des enceintes.
Ne pas s’appuyer contre les haut-parleurs, ils risqueraient de
tomber ou de se casser, pouvant provoquer des blessures. Faire
particulièrement attention que les enfants ne s’appuient pas
contre les haut-parleurs.
Précautions pour une utilisation quotidienne
Pour conserver l’apparence des enceintes
Frottez le boîtier avec un chiffon sec et doux s’il est sale.
S’il est très sale, frottez-le avec un chiffon imprégné d’une
petite quantité de détergent neutre, puis essuyez avec un
chiffon sec.
N’utilisez pas de produits chimiques tels que la benzine ou
des diluants pour nettoyer le boîtier.
Amélioration du champ acoustique
Il est recommandé de laisser un espace d’au moins 50 cm
entre les enceintes et le mur.
Si les enceintes font face à un mur solide ou à une porte
vitrée, etc., il est recommandé de recouvrir le mur de
matériaux absorbant le son, comme par exemple en
suspendant des rideaux épais, afin d’éviter les réflexions et
les ondes stationnaires.
Pour utiliser les enceintes sans aucun problème
Ne reproduisez pas des sons à un volume si élevé qu’ils sont
déformés; sinon, les enceintes peuvent être endommagées
par un échauffement interne.
Lors du déplacement des enceintes, ne tirez pas sur les
cordons d’enceinte; sinon, les enceintes risquent de tomber
et de causer des dommages ou des blessures.
o
•
–
•
•
•
–
•
•
o
•
–
–
•
–
–
•
–
–
Fixer les pieds
Pour éviter que le haut-parleur ne se renverse, veiller à bien
fixer les pieds fournis au haut-parleur.
Veiller à ne pas faire tomber les pieds ou le haut-parleur pendant
l’assemblage; cela risquerait d’abîmer le sol ou de provoquer
des blessures.
Laisser suffisamment de place pour l’assemblage et l’installation.
Placer un grand chiffon épais sur le sol, là où le haut-parleur est
assemblé, pour protéger le sol et le haut-parleur lui-même.
Ne pas toucher aux unités de haut-parleur.
Retourner le haut-parleur en le plaçant sens dessus-
dessous.
Retourner le haut-parleur en plaçant la partie inférieure vers le
haut.
Mise en garde:
S’assurer que la partie inférieure du haut-parleur est bien tournée
vers le haut.
Unités de haut-parleur
Fixer les pieds.
Fixer les 3 pieds sur la base du haut-parleur.
Pied x 3
Section de
haut-parleur
serrez
insertion
Fixer la base.
Préparer un tournevis cruciforme.
Fixer la base solidement sur les pieds avec les trois vis
fournies.
Section de
haut-parleur
Vis x 3 (M8 x 40 mm)
Base
Aligner la surface
avec les trous
fraisés vers le haut.
o
•
•
•
•
1.
•
2.
•
3.
•
•
4
Merci pour avoir acheté cette enceinte JVC.
Avant de les utiliser, veuillez lire attentivement ces instructions.
Français
SX-DW10_Book.indb 4 8/4/2005 AM 9:13:44

Type : Enceinte acoustique à évent accordé à 2
voies et 3 hautparleurs
Blindé magnétiquement
Haut-parleurs
Plage des médiums et des graves
: 10,5 cm (4 3/16 in.) wooden cone x 2
Haut-parleur d’aigus : 2,0 cm (13/16 in.) wooden dome x 1
Capacité de puissance soutenue
: 150 W
Impédance : 6 K
Fréquence de transition
: 3,8 kHz
Plage de fréquences : 45 Hz à 50 000 Hz
Niveau de pression acoustique
: 85 dB/W•m
Dimensions (LxHxP) : 270 mm x 1101 mm x 320 mm
(10 11/16 x 43 3/8 x 12 5/8 in.)
Masse : 16 kg (36 lbs)
Accessoires fournis : Cordon de haut-parleur (3 m) (1)
Pied (3)
Base (1)
Vis (3)
La conception et les spécifications sont sujettes à changement
sans notification.
Connexions
Précautions
Avant la connexion:
Mettez l’amplificateur hors tension avant de connecter le
système d’enceinte; sinon les enceintes risquent d’être
endommagées.
L’impédance de l’enceinte est de 6 K.
Si cela ne correspond pas avec la plage d’impédance d’enceinte
indiquée sur l’amplificateur, vous ne pouvez pas connecter ce
système à l’amplificateur.
La capacité de puissance soutenue maximale du SX-WD10 est
de 150 W. Un niveau d’entrée excessif peut entraîner des bruits
anormaux et d’éventuels dommages.
Assurez-vous de réduire le niveau de volume sur l’amplificateur
pour éviter que du bruit indésirable ne soit produit pendant les
opérations suivantes:
Mise sous ou hors tension des autres appareils
Utilisation de l’amplificateur
Accord des stations FM
Avance rapide d’une bande
Reproduction continue d’oscillation à haute fréquence ou de
sons électroniques très hauts
Lors de la connexion ou déconnexion d’un microphone
Lors de l’utilisation d’un microphone, ne le dirigez pas vers les
enceintes ni ne l’utilisez près des enceintes; sinon, un hurlement
risquerait de se produire et d’endommager les enceintes.
Avant de remplacer la cellule, coupez toujours le son sur
l’amplificateur et sur le tourne-disque; sinon, le bruit de
craquement peut endommager les enceintes.
Connexion du système d’enceinte à l’amplificateur
Torsadez et retirez l’isolant à l’extrémité de chaque
cordon d’enceinte avant la connexion.
•
Prise G
(vis noire) Prise F
(vis rouge)
Argent Cuivre
À la prise d’enceinte F de l’amplificateur
À la prise d’enceinte G de l’amplificateur
Assurez-vous de respecter les polarités (F et G); sinon, l’effet
Surround sera moins fort.
o
•
•
•
•
–
–
–
–
–
–
•
•
o
•
Pour enlever la grille de haut-parleur
Pour enlever la grille de haut-parleur, insérer les doigts en bas
de la grille, puis tirer vers le haut.
Pour fixer la grille de haut-parleur, placer les picots du haut-
parleur dans les trous de la grille de haut-parleur.
Ne pas appuyer trop fort sur la grille de haut-parleur.
o
•
Au sujet de la grille de haut-par leur
Spécifications
5
Français
SX-DW10_Book.indb 5 8/4/2005 AM 9:13:45

WHAT WE WILL DO:
WHAT YOU MUST DO FOR WARRANTY SERVICE:
WHAT IS NOT COVERED:
This limited warranty provided by JVC does not cover:
1.
2.
3.
4.
5.
6.
8.
9.
7.
There are no express warranties except as listed above.
http:www.jvc.com
LIMITED WARRANTY
PARTS LABOR
1 YR 1 YR
JVC COMPANY OF AMERICA
DIVISION OF JVC AMERICAS CORP.
1700 Valley Road
Wayne, New Jersey 07470
For customer use:
Model No. : Serial No. :
Purchase data : Name of dealer :
AUDIO-1
JVC COMPANY OF AMERICA (JVC) warrants this product and all parts thereof, except as set forth below ONLY TO
THE ORIGINAL RETAIL PURCHASER to be FREE FROM DEFECTIVE MATERIALS AND WORKMANSHIP from the
date of original purchase for the period as shown below. (”The Warranty Period”)
THIS LIMITED WARRANTY IS VALID ONLY IN THE FIFTY (50) UNITED STATES, THE DISTRICT OF COLUMBIA
AND IN THE COMMONWEALTH OF PUERTO RICO.
If this product is found to be defective within the warranty period, JVC will repair or replace defective parts with new or rebuilt
equivalents at no charge to the original owner. Such repair and replacement services shall be rendered by JVC during normal
business hours at JVC authorized service centers. Parts used for replacement are warranted only for the remainder of the
Warranty Period. All products may be brought to a JVC authorized service center on a carry-in basis. Color television with a
screen size of 27" and or greater qualify for in-home service. In such cases, a technician will come to your home and either
repair the TV there or remove and return it if it cannot be repaired in your home.
Please do not return your product to the retailer
Instead, return your product to a JVC authorized service center nearest you. If shipping the product to the service
center, please be sure to package it carefully, preferably in the original packaging, and include a brief description of
the problem(s). Please call 1-800-252-5722 to locate the nearest JVC authorized service center. Service locations can
also be obtained from our website http:www.jvc.com. If your product qualifies for in-home service, the service
representative will require clear access to the product.
THE DURATION OF ANY IMPLIED WARRANTIES, INCLUDING THE IMPLIED WARRANTY OF MERCHANTABILITY, IS
LIMITED TO THE DURATION OF THE EXPRESS WARRANTY HEREIN.
JVC SHALL NOT BE LIABLE FOR THE LOSS OF USE OF THE PRODUCT, INCONVENIENCE, OR ANY OTHER
DAMAGES, WHETHER DIRECT, INCIDENTAL OR CONSEQUENTIAL (INCLUDING, WITHOUT LIMITATION, DAMAGE TO
TAPES, RECORDS OR DISCS) RESULTING FROM THE USE OF THIS PRODUCT, OR ARISING OUT OF ANY BREACH
OF THIS WARRANTY. ALL EXPRESS AND IMPLIED WARRANTIES, INCLUDING THE WARRANTIES OF
MERCHANTABILITY AND FITNESS FOR PARTICULAR PURPOSE, ARE LIMITED TO THE WARRANTY PERIOD SET
FORTH ABOVE.
Some states do not allow the exclusion of incidental or consequential damages or limitations on how long an implied warranty
lasts, so these limitations or exclusions may not apply to you. This warranty gives you specific legal rights and you may also
have other rights which vary from state to state.
If you have any questions concerning your Product, please contact our Customer Relations Department at 800-252-5722.
REFURBISHED PRODUCTS CARRY A SEPARATE WARRANTY, THIS WARRANTY DOES NOT APPLY. FOR DETAILS
OF REFURBISHED PRODUCT WARRANTY, PLEASE REFER TO THE REFURBISHED PRODUCT WARRANTY
INFORMATION PACKAGED WITH EACH REFURBISHED PRODUCT.
Enter below the Model No. which is located either on the rear, bottom or side of the cabinet. Retain this information for future
reference.
Products which have been subject to abuse, accident, alteration, modification, tampering, negligence, misuse, faulty
installation, lack of reasonable care, or if repaired or serviced by anyone other than a service facility authorized by JVC
to render such service, or if affixed to any attachment not provided with the products, or if the model or serial number
has been altered, tampered with, defaced or removed;
Initial installation and installation and removal from cabinets or mounting systems;
Operational adjustments covered in the Owner’s Manual, normal maintenance, video and audio head cleaning;
Damage that occurs in shipment, due to act of God, and cosmetic damage;
Signal reception problems and failures due to line power surge;
Video Pick-up Tubes/CCD Image Sensors are covered for 90 days from the date of purchase;
Accessories;
Batteries (except that Rechargeable Batteries are covered for 90 days from the date of purchase);
Products used for commercial purposes, including, but not limited to rental.
SX-DW10_Book.indb 6 8/4/2005 AM 9:13:46

SX-DW10_Book.indb 7 8/4/2005 AM 9:13:47

EN, FR
0405NSMSANHCE© 2005 Victor Company of Japan, Limited
SX-WD10 SPEAKER SYSTEM
SX-DW10_Book.indb 8 8/4/2005 AM 9:13:47
