Sehr geehrter Kunde,
Lesen Sie vor der ersten Be-
nutzung Ihres Gerätes diese
Originalbetriebsanleitung, handeln Sie
danach und bewahren Sie diese für
späteren Gebrauch oder für Nachbe-
sitzer auf.
Der Lieferumfang ihres Gerätes ist auf
der Verpackung abgebildet. Prüfen Sie
beim Auspacken den Inhalt auf Voll-
ständigkeit.
Bei fehlendem Zubehör oder bei
Transportschäden benachrichtigen Sie
bitte ihren Händler.
Verwenden Sie diesen Hochdruckrei-
niger ausschließlich für den Privat-
haushalt:
–zum Reinigen von Maschinen,
Fahrzeugen, Bauwerken, Werkzeu-
gen, Fassaden, Terrassen, Garten-
geräten usw. mit Hochdruck-Was-
serstrahl (bei Bedarf mit Zusatz von
Reinigungsmittel).
–mit von KÄRCHER zugelassenen
Zubehörteilen, Ersatzteilen und
Reinigungsmitteln. Beachten Sie
die Hinweise, die den Reinigungs-
mitteln beigegeben sind.
Hochdruckstrahl nicht
auf Personen, Tiere,
aktive elektrische Aus-
rüstung oder auf das Gerät
selbst richten. Gerät vor Frost
schützen.
Gefahr
Für eine unmittelbar drohende
Gefahr, die zu schweren Körper-
verletzungen oder zum Tod führt.
몇Warnung
Für eine möglicherweise gefähr-
liche Situation, die zu schweren
Körperverletzungen oder zum
Tod führen könnte.
Vorsicht
Für eine möglicherweise gefähr-
liche Situation, die zu leichten
Verletzungen oder zu Sach-
schäden führen kann.
Die Verpackungsmaterialien sind
recyclebar. Bitte werfen Sie die
Verpackungen nicht in den Hausmüll,
sondern führen Sie diese einer Wie-
derverwertung zu.
Altgeräte enthalten wertvolle recy-
clingfähige Materialien, die einer
Verwertung zugeführt werden soll-
ten. Bitte entsorgen Sie Altgeräte des-
halb über geeignete Sammelsysteme.
Hinweise zu Inhaltsstoffen (REACH)
Aktuelle Informationen zu Inhaltsstof-
fen finden Sie unter:
www.kaercher.de/REACH
Inhaltsverzeichnis
Allgemeine Hinweise . . . . . . . . . . DE 3
Sicherheitshinweise . . . . . . . . . . . DE 4
Bedienung . . . . . . . . . . . . . . . . . . DE 7
Transport . . . . . . . . . . . . . . . . . . . DE 10
Lagerung . . . . . . . . . . . . . . . . . . . DE 10
Pflege und Wartung . . . . . . . . . . . DE 11
Hilfe bei Störungen. . . . . . . . . . . . DE 11
Technische Daten. . . . . . . . . . . . . DE 12
EG-Konformitätserklärung . . . . . . DE 13
Allgemeine Hinweise
Lieferumfang
Bestimmungsgemäße
Verwendung
Symbole auf dem Gerät
Symbole in der
Betriebsanleitung
Umweltschutz
3DE

– 4
In jedem Land gelten die von unserer
zuständigen Vertriebsgesellschaft her-
ausgegebenen Garantiebedingungen.
Etwaige Störungen an Ihrem Gerät be-
seitigen wir innerhalb der Garantiefrist
kostenlos, sofern ein Material- oder
Herstellungsfehler die Ursache sein
sollte. Im Garantiefall wenden Sie sich
bitte mit Kaufbeleg an Ihren Händler
oder die nächste autorisierte Kunden-
dienststelle.
(Adresse siehe Rückseite)
Gefahr
Netzstecker und Steckdose
niemals mit feuchten Händen
anfassen.
Das Gerät nicht in Betrieb
setzen, wenn die Netzan-
schlussleitung oder wichtige
Teile des Gerätes, z.B. Hoch-
druckschlauch, Handspritz-
pistole oder Sicherheitsein-
richtungen beschädigt sind.
Netzanschlussleitung mit
Netzstecker vor jedem Be-
trieb auf Schäden prüfen. Be-
schädigte Netzanschlusslei-
tung unverzüglich durch auto-
risierten Kundendienst/Elekt-
ro-Fachkraft austauschen
lassen.
Hochdruckschlauch vor je-
dem Betrieb auf Schäden
prüfen. Beschädigten Hoch-
druckschlauch unverzüglich
austauschen.
Der Betrieb in explosionsge-
fährdeten Bereichen ist unter-
sagt.
Beim Einsatz des Gerätes in
Gefahrbereichen (z.B. Tank-
stellen) sind die entsprechen-
den Sicherheitsvorschriften
zu beachten.
Hochdruckstrahlen können
bei unsachgemäßem Ge-
brauch gefährlich sein. Der
Strahl darf nicht auf Perso-
nen, Tiere, aktive elektrische
Ausrüstung oder auf das Ge-
rät selbst gerichtet werden.
Den Hochdruckstrahl nicht
auf andere oder sich selbst
richten, um Kleidung oder
Schuhwerk zu reinigen.
Keine Gegenstände absprit-
zen, die gesundheitsgefähr-
dende Stoffe (z.B. Asbest)
enthalten.
Fahrzeugreifen/Reifenventile
können durch den Hoch-
druckstrahl beschädigt wer-
den und platzen. Erstes An-
zeichen hierfür ist eine Ver-
färbung des Reifens. Beschä-
digte Fahrzeugreifen/Reifen-
ventile sind lebensgefährlich.
Mindestens 30 cm Strahlab-
stand bei der Reinigung ein-
halten!
Explosionsgefahr!
Keine brennbaren Flüssigkei-
ten versprühen.
Niemals lösungsmittelhaltige
Flüssigkeiten oder unver-
dünnte Säuren und Lösungs-
mittel ansaugen! Dazu zählen
z.B. Benzin, Farbverdünner
oder Heizöl. Der Sprühnebel
ist hochentzündlich, explosiv
Garantie
Sicherheitshinweise
4 DE

– 5
und giftig. Kein Aceton, un-
verdünnte Säuren und Lö-
sungsmittel verwenden, da
sie die am Gerät verwende-
ten Materialien angreifen.
몇Warnung
Netzstecker und Kupplung ei-
ner Verlängerungsleitung
müssen wasserdicht sein und
dürfen nicht im Wasser lie-
gen. Die Kupplung darf wei-
terhin nicht auf dem Boden
liegen. Es wird empfohlen,
Kabeltrommeln zu verwen-
den, die gewährleisten, dass
die Steckdosen sich mindes-
tens 60 mm über dem Boden
befinden.
Ungeeignete elektrische Ver-
längerungsleitungen können
gefährlich sein. Verwenden
Sie im Freien nur dafür zuge-
lassene und entsprechend
gekennzeichnete elektrische
Verlängerungsleitungen mit
ausreichendem Leitungsquer-
schnitt: 1 - 10 m: 1,5 mm2;
10 - 30 m: 2,5 mm2:
Verlängerungsleitung immer
vollständig von der Kabel-
trommel abwickeln.
Hochdruckschläuche, Arma-
turen und Kupplungen sind
wichtig für die Gerätesicher-
heit. Nur vom Hersteller emp-
fohlene Hochdruckschläu-
che, Armaturen und Kupplun-
gen verwenden.
Das Gerät darf nicht von Kin-
dern oder nicht unterwiesenen
Personen betrieben werden.
Dieses Gerät ist nicht dafür
bestimmt, durch Personen
mit eingeschränkten physi-
schen, sensorischen oder
geistigen Fähigkeiten oder
mangels Erfahrungen und/
oder mangels Wissen benutzt
zu werden, es sei denn, sie
werden durch eine für Ihre Si-
cherheit zuständige Person
beaufsichtigt oder erhielten
von ihr Anweisungen, wie das
Gerät zu benutzen ist und ha-
ben die daraus resultieren-
den Gefahren verstanden.
Kinder dürfen mit dem Gerät
nicht spielen.
Kinder beaufsichtigen, um si-
cherzustellen, dass sie nicht
mit dem Gerät spielen.
Verpackungsfolien von Kin-
dern fernhalten, es besteht
Erstickungsgefahr!
Der Benutzer hat das Gerät
bestimmungsgemäß zu ver-
wenden. Er hat die örtlichen
Gegebenheiten zu berück-
sichtigen und beim Arbeiten
mit dem Gerät auf Personen
im Umfeld zu achten.
Das Gerät nicht verwenden,
wenn sich andere Personen
in Reichweite befinden, es sei
denn, sie tragen Schutzklei-
dung.
Zum Schutz vor zurücksprit-
zendem Wasser oder
Schmutz geeignete Schutz-
kleidung und Schutzbrille tra-
gen.
5DE

– 6
Dieses Gerät wurde entwi-
ckelt für die Verwendung von
Reinigungsmittel, die vom
Hersteller geliefert oder emp-
fohlen werden. Die Verwen-
dung von anderen Reini-
gungsmitteln oder Chemikali-
en kann die Sicherheit des
Gerätes beeinträchtigen.
Vorsicht
Bei längeren Arbeitspausen
Gerät am Hauptschalter / Ge-
räteschalter ausschalten oder
Netzstecker ziehen.
Das Gerät bei Temperaturen
unter 0 °C nicht betreiben.
Mindestens 30 cm Strahlab-
stand bei der Reinigung von
lackierten Oberflächen ein-
halten, um Beschädigungen
zu vermeiden.
Das Gerät niemals unbeauf-
sichtigt lassen, solange das
Gerät in Betrieb ist.
Darauf achten, dass Netzan-
schluss- oder Verlängerungs-
leitung nicht durch Überfah-
ren, Quetschen, Zerren oder
dergleichen verletzt oder be-
schädigt werden. Die Netzlei-
tungen vor Hitze, Öl und
scharfen Kanten schützen.
Alle stromführenden Teile im
Arbeitsbereich müssen
strahlwassergeschützt sein.
Das Gerät darf nur an einen
elektrischen Anschluss ange-
schlossen werden, der von
einem Elektroinstallateur ge-
mäß IEC 60364 ausgeführt
wurde.
Das Gerät nur an Wechsel-
strom anschließen. Die Span-
nung muss mit dem Typen-
schild des Gerätes überein-
stimmen.
Aus Sicherheitsgründen
empfehlen wir grundsätzlich,
das Gerät über einen Fehler-
stromschutzschalter (max.
30 mA) zu betreiben.
Reinigungsarbeiten, bei de-
nen ölhaltiges Abwasser ent-
steht z.B. Motorenwäsche,
Unterbodenwäsche dürfen
nur an Waschplätzen mit Öl-
abscheider durchgeführt wer-
den.
Vorsicht
Sicherheitseinrichtungendienen
dem Schutz des Benutzers und
dürfen nicht verändert oder um-
gangen werden.
Der Geräteschalter verhindert den un-
beabsichtigten Betrieb des Gerätes.
Die Verriegelung sperrt den Hebel der
Handspritzpistole und verhindert den
unbeabsichtigten Start des Gerätes.
Das Überströmventil verhindert eine
Überschreitung des zulässigen Ar-
beitsdrucks.
Wird der Hebel an der Handspritzpisto-
le losgelassen, schaltet der Druck-
schalter die Pumpe ab, der Hochdruck-
strahl stoppt. Wird der Hebel gezogen,
schaltet die Pumpe wieder ein.
Sicherheitseinrichtungen
Geräteschalter
Verriegelung Handspritzpistole
Überströmventil mit
Druckschalter
6 DE

– 7
Vorsicht
Vor allen Tätigkeiten mit oder
am Gerät Standsicherheit her-
stellen, um Unfälle oder Beschä-
digungen durch Umfallen des
Geräts zu vermeiden.
–Die Standsicherheit des Gerätes ist
gewährleistet, wenn es auf einer
ebenen Fläche abgestellt wird.
Abbildungen siehe Seite 2
1 Kupplung für Wasseranschluss
2 Hochdruckschlauch
3 Schnellkupplung für Hochdruck-
schlauch
4 Wasseranschluss mit eingebautem
Sieb
5 Geräteschalter „0/OFF“ / „I/ON“
6 Aufbewahrung für Handspritzpisto-
le
7 Transportgriff, ausziehbar
8 Saugschlauch für Reinigungsmittel
9 Aufbewahrungshaken für Netzan-
schlussleitung
10 Aufbewahrung für Zubehör
11 Netzanschlussleitung mit Netzste-
cker
12 Räder
13 Handspritzpistole
14 Verriegelung Handspritzpistole
15 Taste zum Trennen des Hoch-
druckschlauches von der Hand-
spritzpistole
16 Strahlrohr mit Dreckfräser
17 Strahlrohr mit Druckregulierung
(Vario Power)
Sonderzubehör erweitert die Nut-
zungsmöglichkeiten Ihres Gerätes.
Nähere Informationen dazu erhalten
Sie bei Ihrem KÄRCHER-Händler.
Dem Gerät lose beigelegte Teile vor
Inbetriebnahme montieren.
Transportgriff in die Aufnahme set-
zen bis Widerstand spürbar ist. Mit
dem Handballen oder einem wei-
chen Gummihammer durch einen
kurzen Schlag in Position bringen.
Abbildung
Unteren Halter in Aussparungen
setzen und nach vorne schieben, er
rastet hörbar ein.
Oberen Halter ansetzen und bis
Anschlag nach unten drücken.
Abbildung
Oberen Aufbewahrungshaken
montieren.
Abbildung
Zubehörnetz in die in der Abbildung
gezeigten Haken einhängen.
Abbildung
Hochdruckschlauch in Handspritz-
pistole stecken, bis dieser hörbar
einrastet.
Hinweis: Auf richtige Ausrichtung
des Anschlussnippels achten.
Sichere Verbindung durch Ziehen
am Hochdruckschlauch prüfen.
Voraussetzungen für die
Standsicherheit
Bedienung
Gerätebeschreibung
Sonderzubehör
Vor Inbetriebnahme
Transportgriff montieren
Aufbewahrung für
Handspritzpistole montieren
Aufbewahrungshaken für
Netzanschlussleitung montieren
Zubehörnetz anbringen
Hochdruckschlauch mit
Handspritzpistole verbinden
7DE

– 8
몇Warnung
Gemäß gültiger Vorschrif-
ten darf das Gerät nie
ohne Systemtrenner am
Trinkwassernetz betrieben wer-
den. Es ist ein geeigneter Sys-
temtrenner der Fa. KÄRCHER
oder alternativ ein Systemtren-
ner gemäß EN 12729 Typ BA zu
verwenden.
Wasser, das durch einen Sys-
temtrenner geflossen ist, wird
als nicht trinkbar eingestuft.
Vorsicht
Systemtrenner immer an der
Wasserversorgung, niemals di-
rekt am Gerät anschließen!
Hinweis: Verunreinigungen im Was-
ser können die Hochdruckpumpe und
das Zubehör beschädigen. Zum
Schutz wird die Verwendung des KÄR-
CHER-Wasserfilters (Sonderzubehör,
Bestellnummer 4.730-059) empfohlen.
Vorschriften des Wasserversorgungs-
unternehmens beachten.
Anschlusswerte siehe Typenschild/
Technische Daten.
Einen gewebeverstärkten Wasser-
schlauch (nicht im Lieferumfang)
mit einer handelsüblichen Kupp-
lung verwenden. (Durchmesser
mindestens 1/2 Zoll bzw. 13 mm;
Länge mindestens 7,5 m).
Abbildung
Kupplung auf Wasseranschluss
des Gerätes schrauben.
Wasserschlauch auf Kupplung des
Gerätes stecken, und an die Was-
serversorgung anschließen.
Dieser Hochdruckreiniger ist mit dem
KÄRCHER-Saugschlauch mit Rück-
schlagventil (Sonderzubehör, Be-
stellnr. 4.440-238) zum Ansaugen von
Oberflächenwasser z. B. aus Regen-
tonnen oder Teichen geeignet (Maxi-
male Ansaughöhe siehe technische
Daten).
KÄRCHER-Saugschlauch mit
Rückschlagventil mit Wasser füllen,
an Wasseranschluss schrauben
und in Regentonne hängen.
Hochdruckschlauch vom Hochdruck-
anschluss des Gerätes trennen.
Gerät einschalten „I/ON“ und war-
ten (max. 2 Minuten), bis Wasser
blasenfrei am Hochdruckanschluss
austritt.
Gerät ausschalten „0/OFF“.
Vorsicht
Trockenlauf von mehr als 2 Mi-
nuten führt zu Beschädigungen
an der Hochdruckpumpe. Baut
das Gerät innerhalb von 2 Minu-
ten keinen Druck auf, Gerät ab-
schalten und gemäß Hinweisen
im Kapitel „Hilfe bei Störungen“
verfahren.
Abbildung
Hochdruckschlauch fest in Schnell-
kupplung am Gerät stecken, er ras-
tet hörbar ein.
Hinweis: Auf richtige Ausrichtung
des Anschlussnippels achten.
Sichere Verbindung durch Ziehen
am Hochdruckschlauch prüfen.
Abbildung
Strahlrohr in Handspritzpistole ein-
stecken und durch 90° Drehung fi-
xieren.
Wasserversorgung
Wasserversorgung aus
Wasserleitung
Wasser aus offenen Behältern
ansaugen
Inbetriebnahme
8 DE

– 9
Wasserhahn vollständig öffnen.
Netzstecker in Steckdose stecken.
Gerät einschalten „I/ON“.
Gefahr
Durch den austretenden Was-
serstrahl an der Hochdruckdüse
wirkt eine Rückstoßkraft auf die
Handspritzpistole. Für sicheren
Stand sorgen, Handspritzpistole
und Strahlrohr gut festhalten.
Vorsicht
Vor Reinigungsbeginn sicher-
stellen dass der Hochdruckreini-
ger sicher auf ebenem Unter-
grund steht. Bei der Reinigung
Schutzbrille und Schutzkleidung
verwenden.
Hebel der Handspritzpistole ent-
sperren.
Hebel ziehen, das Gerät schaltet
ein.
Hinweis: Wird der Hebel wieder losge-
lassen, schaltet das Gerät wieder ab.
Der Hochdruck im System bleibt erhal-
ten.
Für die gängigsten Reinigungsaufga-
ben. Der Arbeitsdruck ist stufenlos zwi-
schen „Min“ und „Max“ regelbar.
Hebel der Handspritzpistole loslas-
sen.
Strahlrohr auf die gewünschte Stel-
lung drehen.
Hinweis: Zum Arbeiten mit Reini-
gungsmittel geeignet, Strahlrohr dazu
auf Stellung „Mix“ drehen.
Für hartnäckige Verschmutzungen.
Vorsicht
Autoreifen, Lack oder empfindli-
chen Oberflächen wie Holz nicht
mit dem Dreckfräser reinigen,
Gefahr der Beschädigung.
–Nicht zum Arbeiten mit Reinigungs-
mittel geeignet.
Verwenden Sie zur jeweiligen Reini-
gungsaufgabe ausschließlich KÄR-
CHER Reinigungs- und Pflegemittel,
da diese speziell für die Verwendung
mit Ihrem Gerät entwickelt wurden. Die
Verwendung von anderen Reinigungs-
und Pflegemitteln kann zu schnellerem
Verschleiß und dem Erlöschen der Ga-
rantieansprüche führen. Bitte informie-
ren Sie sich im Fachhandel oder for-
dern Sie direkt bei KÄRCHER Informa-
tionen an.
Abbildung
Saugschlauch für Reinigungsmittel
in gewünschter Länge aus dem Ge-
häuse ziehen.
Saugschlauch für Reinigungsmittel
in einen Behälter mit Reinigungs-
mittellösung hängen.
Strahlrohr mit Druckregulierung
(Vario Power) verwenden.
Strahlrohr auf Stellung „Mix“ dre-
hen.
Hinweis: Dadurch wird bei Betrieb
die Reinigungsmittellösung dem
Wasserstrahl zugemischt.
Hinweis: Bei Bedarf können auch die
Waschbürsten zum Arbeiten mit Reini-
gungsmittel verwendet werden.
Reinigungsmittel sparsam auf die
trockene Oberfläche sprühen und
einwirken (nicht trocknen) lassen.
Gelösten Schmutz mit Hochdruck-
strahl abspülen.
Betrieb
Strahlrohr mit Druckregulierung
(Vario Power)
Strahlrohr mit Dreckfräser
Arbeiten mit Reinigungsmittel
Empfohlene
Reinigungsmethode
9DE

– 10
Hebel der Handspritzpistole loslas-
sen.
Hebel der Handspritzpistole verrie-
geln.
Bei längeren Arbeitspausen (über 5
Minuten) zusätzlich das Gerät aus-
schalten „0/OFF“.
Vorsicht
Den Hochdruckschlauch nur
von der Handspritzpistole oder
dem Gerät trennen, wenn kein
Druck im System vorhanden ist.
Nach Arbeiten mit Reinigungsmit-
tel: Saugschlauch in einen Behälter
mit klarem Wasser hängen, Gerät
etwa 1 Minute lang mit demontier-
tem Strahlrohr einschalten und klar-
spülen.
Hebel der Handspritzpistole loslas-
sen.
Gerät ausschalten „0/OFF“.
Wasserhahn schließen.
Gerät von der Wasserversorgung
trennen.
Vorsicht: Beim Trennen von Zu-
lauf– oder Hochdruckschlauch
kann nach dem Betrieb warmes
Wasser aus den Anschlüssen aus-
treten.
Hebel der Handspritzpistole drü-
cken, um den noch vorhandenen
Druck im System abzubauen.
Hebel der Handspritzpistole verrie-
geln.
Netzstecker ziehen.
Vorsicht
Um Unfälle oder Verletzungen
zu vermeiden beim Transport
das Gewicht des Gerätes be-
achten (siehe technische Da-
ten).
Abbildung
Zum Schieben des Gerätes vorher
den Transportgriff ganz nach oben
ziehen, er rastet hörbar ein.
Gerät am Transportgriff ziehen.
Gerät gegen Verrutschen und Kip-
pen sichern.
Vorsicht
Um Unfälle oder Verletzungen
zu vermeiden bei der Auswahl
des Lagerortes das Gewicht des
Gerätes beachten (siehe techni-
sche Daten).
Gerät auf einer ebenen Fläche ab-
stellen.
Trenntaste an der Handspritzpisto-
le drücken und Hochdruckschlauch
von der Handspritzpistole trennen.
Gehäuse der Schnellkupplung für
Hochdruckschlauch in Pfeilrichtung
drücken und Hochdruckschlauch
herausziehen.
Netzanschlussleitung, Hochdruck-
schlauch und Zubehör am Gerät
verstauen.
Vor längerer Lagerung, z.B. im Winter
zusätzlich die Hinweise im Kapitel Pfle-
ge beachten.
Betrieb unterbrechen
Betrieb beenden
Transport
Transport von Hand
Transport in Fahrzeugen
Lagerung
Gerät aufbewahren
10 DE

– 11
Vorsicht
Gerät und Zubehör vor Frost
schützen.
Das Gerät und das Zubehör werden
von Frost zerstört, wenn sie nicht voll-
ständig von Wasser entleert sind. Um
Schäden zu vermeiden:
Gerät vollständig von Wasser ent-
leeren: Gerät ohne angeschlosse-
nen Hochdruckschlauch und ohne
angeschlossene Wasserversor-
gung einschalten (max. 1 min) und
warten, bis kein Wasser mehr am
Hochdruckanschluss austritt. Gerät
ausschalten.
Gerät mit komplettem Zubehör in
einem frostsicheren Raum aufbe-
wahren.
Gefahr
Vor allen Pflege– und Wartungs-
arbeiten das Gerät ausschalten
und den Netzstecker ziehen.
Vor längerer Lagerung, z. B. im Winter:
Filter vom Saugschlauch für Reini-
gungsmittel abziehen und unter flie-
ßendem Wasser reinigen.
Sieb im Wasseranschluss mit einer
Flachzange herausziehen und un-
ter fließendem Wasser reinigen.
Das Gerät ist wartungsfrei.
Verwenden Sie ausschließlich Original
KÄRCHER Ersatzteile. Eine Ersatzteil-
übersicht finden Sie am Ende dieser
Betriebsanleitung.
Kleinere Störungen können Sie mit Hil-
fe der folgenden Übersicht selbst be-
heben.
Im Zweifelsfall wenden Sie sich bitte
an den autorisierten Kundendienst.
Gefahr
Vor allen Pflege– und Wartungs-
arbeiten das Gerät ausschalten
und den Netzstecker ziehen.
Reparaturarbeiten und Arbeiten
an elektrischen Bauteilen dürfen
nur vom autorisierten Kunden-
dienst durchgeführt werden.
Hebel der Handspritzpistole ziehen,
das Gerät schaltet ein.
Prüfen ob die angegebene Span-
nung auf dem Typenschild mit der
Spannung der Stromquelle über-
einstimmt.
Netzanschlussleitung auf Beschä-
digung prüfen.
Einstellung am Strahlrohr prüfen.
Gerät entlüften: Gerät ohne ange-
schlossenen Hochdruckschlauch
einschalten und warten (max. 2 Mi-
nuten), bis Wasser blasenfrei am
Hochdruckanschluss austritt. Gerät
ausschalten und Hochdruck-
schlauch wieder anschließen.
Wasserversorgung überprüfen.
Sieb im Wasseranschluss mit einer
Flachzange herausziehen und un-
ter fließendem Wasser reinigen.
Frostschutz
Pflege und Wartung
Pflege
Wartung
Ersatzteile
Hilfe bei Störungen
Gerät läuft nicht
Gerät kommt nicht auf Druck
11DE

– 12
Spannungsabfall wegen schwachem
Stromnetz oder bei Verwendung eines
Verlängerungskabels.
Beim Einschalten zuerst den Hebel
der Handspritzpistole ziehen, dann
den Geräteschalter auf „I/ON“ stel-
len.
Hochdruckdüse reinigen: Ver-
schmutzungen aus der Düsenboh-
rung mit einer Nadel entfernen und
von vorne mit Wasser ausspülen.
Wasserzulaufmenge überprüfen.
Eine geringe Undichtheit des Gerä-
tes ist technisch bedingt. Bei star-
ker Undichtheit den autorisierten
Kundendienst beauftragen.
Strahlrohr mit Druckregulierung
(Vario Power) verwenden.
Strahlrohr auf Stellung „Mix“ dre-
hen.
Filter am Saugschlauch für Reini-
gungsmittel reinigen.
Saugschlauch für Reinigungsmittel
auf Knickstellen überprüfen.
Gerät läuft nicht an, Motor
brummt
Starke Druckschwankungen
Gerät undicht
Reinigungsmittel wird nicht
angesaugt
Technische Daten
Elektrischer Anschluss
Spannung 230
1~50
V
Hz
Anschlussleistung 2,5 kW
Schutzgrad IP X5
Schutzklasse I
Netzabsicherung (träge) 16 A
Wasseranschluss
Zulaufdruck (max.) 0,6 MPa
Zulauftemperatur (max.) 60 °C
Zulaufmenge (min.) 11 l/min
Max. Ansaughöhe 1,0 m
Leistungsdaten
Arbeitsdruck 13 MPa
Max. zulässiger Druck 15 MPa
Fördermenge, Wasser 8,8 l/min
Fördermenge, Reinigungs-
mittel
0,3 l/min
Rückstoßkraft der Hand-
spritzpistole
20 N
Maße und Gewichte
Länge 366 mm
Breite 461 mm
Höhe 905 mm
Gewicht, betriebsbereit mit
Zubehör
17,4 kg
Ermittelte Werte gemäß EN 60335-
2-79
Hand-Arm Vibrationswert
Unsicherheit K
<2,5
0,3
m/s2
m/s2
Schalldruckpegel LpA
Unsicherheit KpA
78
3
dB(A)
dB(A)
SchallleistungspegelLWA +
Unsicherheit KWA
95 dB(A)
Technische Änderungen vorbehal-
ten!
12 DE

– 13
Hiermit erklären wir, dass die nachfol-
gend bezeichnete Maschine aufgrund
ihrer Konzipierung und Bauart sowie in
der von uns in Verkehr gebrachten
Ausführung den einschlägigen grund-
legenden Sicherheits- und Gesund-
heitsanforderungen der EG-Richtlinien
entspricht. Bei einer nicht mit uns ab-
gestimmten Änderung der Maschine
verliert diese Erklärung ihre Gültigkeit.
Die Unterzeichnenden handeln im Auf-
trag und mit Vollmacht der Geschäfts-
führung.
Dokumentationsbevollmächtigter:
S. Reiser
Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]
EG-Konformitätserklärung
Produkt: Hochdruckreiniger
Typ: 1.167-xxx
Einschlägige EG-Richtlinien
2006/42/EG (+2009/127/EG)
2004/108/EG
2000/14/EG
2011/65/EG
Angewandte harmonisierte Normen
EN 50581
EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 1997+A1: 2001+A2: 2008
EN 60335–1
EN 60335–2–79
EN 61000–3–2: 2006+A1: 2009+A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008
Angewandtes Konformitätsbewertungs-
verfahren
2000/14/EG: Anhang V
Schallleistungspegel dB(A)
Gemessen: 92
Garantiert: 95
CEO Head of Approbation
Winnenden, 2013/07/01
13DE

– 3

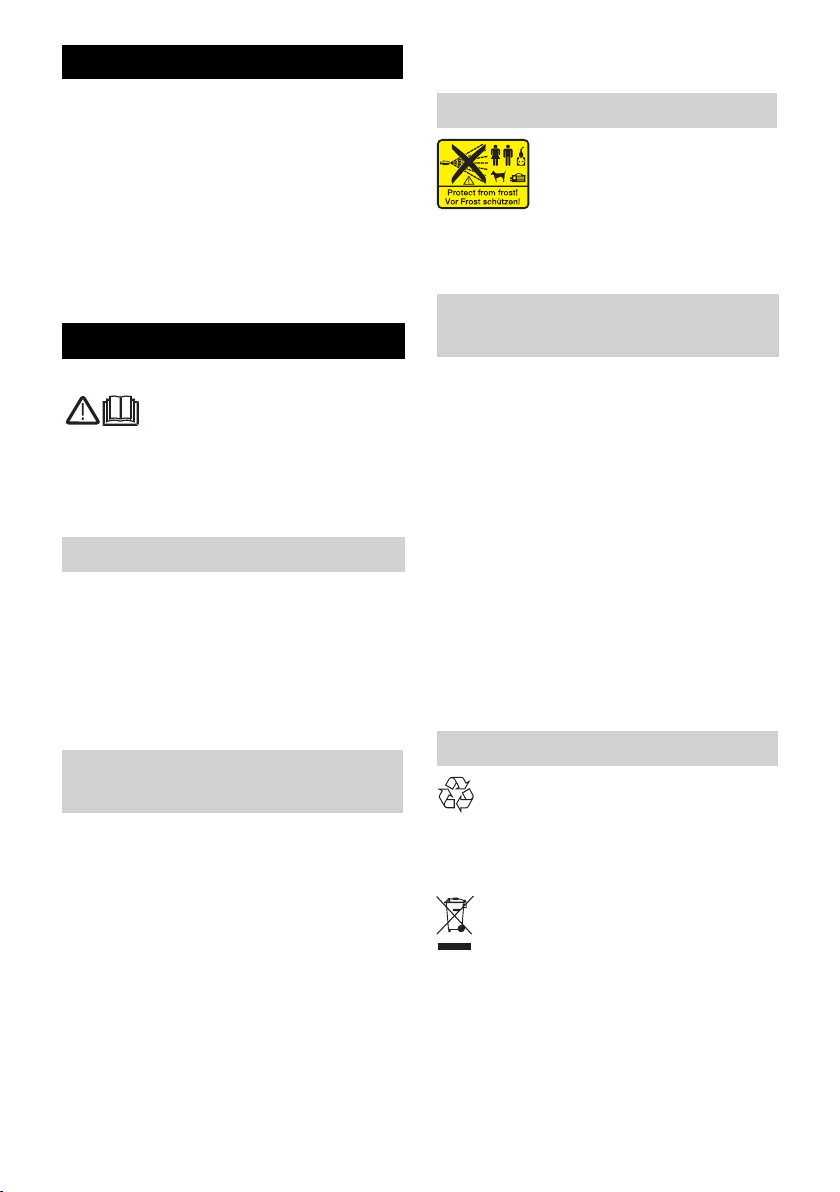

Dear Customer,
Please read and comply with
these original instructions
prior to the initial operation of your ap-
pliance and store them for later use or
subsequent owners.
The scope of delivery of your appliance
is illustrated on the packaging. Check
the contents of the appliance for com-
pleteness when unpacking.
In the event of missing accessories or
any transport damage, please contact
your dealer.
This high-pressure cleaner is designed
for domestic use only:
–to clean machines, vehicles, build-
ings, tools, facades, terraces, gar-
den equipment etc. using a high-
pressure water jet (and detergents
if required).
–with accessories, replacement
parts and detergents approved by
KÄRCHER. Observe the instruc-
tions provided with these deter-
gents.
The high pressure jet
may not be directed at
persons, animals, live
electrical equipment or at the
appliance itself. Protect the ap-
pliance against frost.
Danger
Immediate danger that can
cause severe injury or even
death.
몇Warning
Possible hazardous situation
that could lead to severe injury
or even death.
Caution
Possible hazardous situation
that could lead to mild injury to
persons or damage to property.
The packaging material can be
recycled. Please do not place the
packaging into the ordinary refuse for
disposal, but arrange for the proper re-
cycling.
Old appliances contain valuable
materials that can be recycled.
Please arrange for the proper re-
cycling of old appliances. Please dis-
pose your old appliances using appro-
priate collection systems.
Notes about the ingredients
(REACH)
You will find current information about
the ingredients at:
www.kaercher.com/REACH
Contents
General information . . . . . . . . . EN 3
Safety instructions . . . . . . . . . . EN 4
Operation . . . . . . . . . . . . . . . . . EN 7
Transport . . . . . . . . . . . . . . . . . EN 10
Storage. . . . . . . . . . . . . . . . . . . EN 10
Maintenance and care . . . . . . . EN 10
Troubleshooting . . . . . . . . . . . . EN 11
Technical specifications . . . . . . EN 11
EC Declaration of Conformity. . EN 12
General information
Scope of delivery
Proper Use
Symbols on the machine
Symbols in the operating
instructions
Environmental protection
14 EN

– 4
The warranty terms published by the
relevant sales company are applicable
in each country. We will repair potential
failures of your appliance within the
warranty period free of charge, provid-
ed that such failure is caused by faulty
material or defects in manufacturing. In
the event of a warranty claim please
contact your dealer or the nearest au-
thorized Customer Service centre.
Please submit the proof of purchase.
(See address on the reverse)
Danger
Never touch the mains plug
and the socket with wet
hands.
The appliance must not be
used if the power cord or im-
portant parts of the appliance,
e.g. high pressure hoses, trig-
ger gun or safety devices are
damaged.
Check the power cord and
mains plug for damage be-
fore every use. If the power
cord is damaged, please ar-
range for it to be replaced im-
mediately by an authorised
repair agent or a skilled elec-
trician.
Check the high pressure
hose for damage before eve-
ry use. Please arrange for the
immediate replacement of a
damaged high pressure
hose.
The appliance may not be
used in areas where a risk of
explosion is present.
If the appliance is used in
hazardous areas (e.g. filling
stations) all of the safety pro-
visions and operating instruc-
tions detailed in this manual
must be observed.
High pressure jets can be
dangerous if improperly used.
The jet must not be directed
at persons, animals, live elec-
trical equipment or at the ap-
pliance itself.
The high pressure jet must
not be directed at other per-
sons or directed by the user
at him/herself to clean cloth-
ing or footwear.
Never use the appliance to
clean objects containing haz-
ardous substances (e.g. as-
bestos).
Vehicle tyres or tyre valves
are susceptible to damage
from the high pressure jet and
may burst. The first indication
of this is a discolouration of
the tyre. Damaged vehicle
tyres/tyre valves are highly
dangerous. Ensure that a dis-
tance of at least 30 cm is ob-
served when cleaning with
the jet!
Risk of explosion!
Do not spray flammable liq-
uids.
Never draw in fluids contain-
ing solvents or undiluted ac-
ids! This includes petrol, paint
thinner and heating oil. The
spray mist thus generated is
highly inflammable, explosive
Warranty
Safety instructions
15EN

– 5
and poisonous. Do not use
acetone, undiluted acids or
solvents as they are damag-
ing to the materials from
which the appliance is made.
몇Warning
The mains plug and the cou-
pling of an extension cable
must be watertight and must
never lie in water. Moreover,
the coupling may never lie on
the ground. The use of cable
reels that ensure that the
sockets are at least 60 mm
above the ground is recom-
mended.
Unsuitable electrical exten-
sion cables can be hazard-
ous. Only use electrical ex-
tension cables outdoors
which have been approved
and labelled for this purpose
and have an adequate cable
cross-section: 1 -10 m: 1.5
mm2; 10 - 30 m: 2.5 mm2:
Always fully unroll electrical
cables from the cable drum.
High pressure hoses, fixtures
and couplings are important
for the safety of the appli-
ance. Only use high pressure
hoses, fixtures and couplings
recommended by the manu-
facturer.
The appliance must not be
operated by children or per-
sons who have not been in-
structed accordingly.
This appliance is not intended
for use by persons with limit-
ed physical, sensory or men-
tal capacities or lacking expe-
rience and/or skills, unless
such persons are accompa-
nied and supervised by a per-
son in charge of their safety
or they have received precise
instructions on the use of this
appliance and have under-
stood the resulting risks.
Children must not play with
this appliance.
Supervise children to prevent
them from playing with the
appliance.
Keep packaging film away
from children - risk of suffoca-
tion!
The operator must use the
appliance correctly. When
working with the appliance,
he must consider the local
conditions and pay due care
and attention to other per-
sons, in particular children,
who are nearby.
Do not use the appliance
when there are other persons
around unless they are also
wearing safety equipment.
Wear protective clothing and
safety goggles to protect
against splash back contain-
ing water or dirt.
This appliance was designed
to be used with detergents
which are supplied or recom-
mended by the manufacturer.
The use of other detergents
or chemicals may compro-
mise the safety of the appli-
ance.
16 EN

– 6
Caution
In case of extended down-
times, switch the appliance
off at the main switch / appli-
ance switch or remove the
mains plug.
Do not operate the appliance
at temperatures below 0 °C.
Observe a distance of at least
30 cm when using the jet to
clean painted surfaces to
avoid damaging paintwork.
Never leave the appliance
unattended when it is in oper-
ation.
Make sure that the power ca-
ble or extension cables are
not damaged by running
over, pinching, dragging or
similar. Protect the power ca-
ble from heat, oil, and sharp
edges.
All current-conducting parts
in the working area must be
protected against jet water.
The appliance may only be
connected to an electrical
supply which has been in-
stalled in accordance with
IEC 60364.
The appliance may only be
connected to alternating cur-
rent. The voltage must corre-
spond with the type plate on
the appliance.
For safety reasons, we rec-
ommend that you operate the
appliance only via an earth-
leakage circuit breaker (max.
30 mA).
Cleaning operations which
produce oily waste water, e.g.
engine washes, underbody
washes, may only be carried
out using washing stations
equipped with an oil separa-
tor.
Caution
Safety devices protect the user
and must not be modified or by-
passed.
The appliance switch prevents unin-
tentional operation of the appliance.
This lock locks the lever of the trigger
gun and prevents the inadvertent start
of the appliance.
The overflow valve prevents the per-
missible working pressure from being
exceeded.
If the lever on the trigger gun is re-
leased the pressure switch turns off the
pump, the high pressure jet is stopped.
If the lever is pulled the pump is turned
on again.
Caution
Create stability for the appliance
prior to all work on or with the
appliance to prevent accidents
or damage.
–The stability of the appliance is war-
ranted when it is placed onto an
even surface.
Safety Devices
Power switch
Lock trigger gun
Overflow valve with pressure
switch
Prerequisites for the
appliance's stability
17EN

– 7
Illustrations on Page 2
1 Coupling element for water connection
2 High pressure hose
3 Quick coupling for high pressure
hose
4 Water connection with integrated
sieve
5 Appliance switch "0/OFF“/ „I/ON“
6 Storage for trigger gun
7 Transport handle, detachable
8 Suction hose for detergent
9 Storage hook for mains connection
cable
10 Storage for accessories
11 Mains cable with mains plug
12 Wheels
13 Trigger gun
14 Lock trigger gun
15 Key to detach the high pressure
hose from the trigger gun
16 Spray lance with Dirtblaster
17 Spray lance with pressure regula-
tion (Vario Power)
Special accessories expand the possi-
bilities of using your appliance. Please
contact your KÄRCHER dealer for fur-
ther information.
Mount loose parts delivered with appli-
ance prior to start-up.
Place the transport handle into the
intake until you feel resistance. Use
the heel of your hand or a soft rub-
ber mallet to position it.
Illustration
Place the bottom holder into the re-
cesses and push forward until it au-
dibly locks in.
Insert the top holder and push down
all the way.
Illustration
Install the top storage hook.
Illustration
Hook the accessories net into the
hooks shown in the illustration.
Illustration
Push the high pressure hose into
the trigger gun until it locks audibly.
Note: Make sure the connection
nipple is aligned correctly.
Check the secure connection by
pulling on the high pressure hose.
몇Warning
According to the applica-
ble regulations, the appli-
ance must never be used
on the drinking water supply with-
out a system separator. Use a
suitable system separator manu-
factured by KÄRCHER; or, as an
alternative, a system separator
as per EN 12729 Type BA.
Water flowing through a system
separator is considered non-
drinkable.
Caution
Always connect the system sep-
arator to the water supply, never
directly to the appliance!
Note: Impurities in the water can dam-
age the high-pressure pump and ac-
cessories. For protection, the use of
Operation
Description of the Appliance
Special accessories
Before Startup
Install the transport handle
Install the storage for trigger gun
Install the storage hook for the
mains connection cable
Attach the accessories net
Connect the high pressure hose
to the trigger gun
Water supply
18 EN

– 8
the KÄRCHER water filter (optional ac-
cessory, order no. 4.730-059) is rec-
ommended.
Observe regulations of water supplier.
For connection values, see type plate/
technical data.
Use a fibre-reinforced water hose
(not included) with a standard cou-
pling. (Minimum diameter 1/2 inch
(13 mm), minimum length 7.5 m).
Illustration
Screw the coupling element to the
water connection on the appliance.
Push the water supply hose onto
the coupling unit, then connect it to
the water supply.
This high-pressure cleaner is suited to
work with the KÄRCHER suction hose
with backflow valve (Optional accesso-
ry, order no. 4.440-238) to draw in sur-
face water, e.g. from water butts or
ponds (see specifications for max. suc-
tion height).
Fill the KÄRCHER suction hose
with backflow valve with water,
screw to water supply and hang into
the water butt.
Separate the high pressure hose
from the high pressure connection
of the appliance.
Switch the appliance on (I/ON) for a
max. of 2 minutes and wait until the
water exits the high-pressure con-
nection without bubbles.
Turn off the appliance "0/OFF".
Caution
Dry runs lasting longer than two
minutes lead to damages to the
high pressure pump. If the appli-
ance does not build up pressure
within two minutes, switch it off
and proceed as instructed in the
Chapter "Troubleshooting".
Illustration
Insert the high pressure hose tightly
into the quick coupling on the appli-
ance, it will lock in audibly.
Note: Make sure the connection
nipple is aligned correctly.
Check the secure connection by
pulling on the high pressure hose.
Illustration
Push the spray lance into the trigger
gun and fasten it by turning it
through 90°.
Completely open the water tap.
Insert the mains plug into the socket.
Turn on the appliance “I/ON”.
Danger
The handgun is subjected to a
recoil force when the water jet is
discharged. Make sure that you
have a firm footing and are also
holding the handgun and spray
lance firmly.
Caution
Prior to cleaning, make sure that
the high pressure is placed safe-
ly on level ground. Wear protec-
tive goggles and protective
clothing during the cleaning pro-
cess.
Unlock the lever on the trigger gun.
Pull on the lever of the trigger gun;
the device will switch on.
Note: Release the lever of the trigger
gun; the device will switch off again.
High pressure remains in the system.
Water supply from mains
Drawing in water from open
reservoirs
Start up
Operation
19EN

– 9
Carrying out the most common cleaning
tasks. The work pressure can be infinite-
ly regulated between "Min" and "Max".
Release the lever on the trigger gun.
Turn the spray lance to the desired
position.
Note: Suitable for working with deter-
gent; for this, turn the spray lance to
the "Mix" position.
For particularly dirty items or areas.
Caution
Car tyres, paint or sensitive sur-
faces such as wood should not
be cleaned with the dirt blaster,
as there is a risk of damage.
–Not suitable for use with detergents.
Please use exclusively KÄRCHER de-
tergents and care products to carry out
the respective cleaning task, as these
were specifically developed for your
appliance. The use of other detergents
and care products may lead to prema-
ture wear and can invalidate your war-
ranty claims. Please obtain information
at your local dealer or request informa-
tion directly from KÄRCHER.
Illustration
Pull detergent suction hose as far
as is required out of the housing.
Suspend end of detergent suction
hose in a container filled with deter-
gent.
Use spray lance with pressure reg-
ulation (Vario Power).
Turn the spray lance to "Mix" position.
Note: This will mix the detergent
with the water stream.
Note: If required, the washing brushes
can be used to work with detergent.
Spray the detergent sparingly on
the dry surface and allow it to react,
but not to dry.
Spray off loosened dirt with the high
pressure jet.
Release the lever on the trigger gun.
Lock the lever on the trigger gun.
During longer breaks (more than 5
minutes), also turn the appliance off
using the "0/OFF" switch.
Caution
Only separate the high-pressure
hose from the trigger gun or the
appliance while there is no pres-
sure in the system.
After working with detergent, sus-
pend detergent suction hose in a
container filled with clear water,
switch the appliance on for around
1 minute once the spray lance has
been removed and rinse until water
runs clear.
Release the lever on the trigger gun.
Turn off the appliance "0/OFF".
Turn off tap.
Detach the appliance from the wa-
ter supply.
Caution: When disconnecting the
supply or high pressure hose, warm
water may leak from the connec-
tions after operation.
Press the lever on the trigger gun to
release any remaining pressure in
the system.
Lock the lever on the trigger gun.
Pull out the mains plug.
Spray lance with pressure
regulation
Spray lance with Dirtblaster
Working with detergent
Recommended cleaning method
Interrupting operation
Finish operation
20 EN
