K2 Pumps ASP00001K User manual

Model: ASP00001K
OWNER’S MANUAL
Backup Sump Pump
Questions, problems, missing parts? Before returning to the store call
K2 Customer Service 8 a.m. - 6 p.m., EST, Monday-Friday
1-844-242-2475
www.K2pumps.com
Copyright © 2020, GP Enterprises Co., Ltd. K2Man-11 (Rev. 3/24/20)

2 For Professional Technical Support call 1-844-242-2475
PERFORMANCE
Model
Inlet water
pressure
GPH of Water @ Total Feet Of Lift
0 ft.
5 ft.
10 ft.
15 ft.
ASP00001K
40PSI
573
495
420
340
60PSI
702
630
545
465
SAFETY INSTRUCTIONS
1. Do not pump flammable or explosive liquids such as oil, gasoline, kerosene, ethanol, etc. Do not use in the
presence of flammable or explosive vapors. Using this pump with or near flammable liquids can cause an explosion
or fire, resulting in property damage, serious personal injury, and/or death.
2. Disconnect power (unplug) the primary sump pump before installing, working on, or servicing the backup sump
pump.
3. The backup sump pump requires a city water source with a minimum pressure of 40PSI. The inlet pipe should be at
least 3/4” in diameter.
4. Clean the backup sump pump regularly.
5. Release all pressure and drain all water from the system before servicing any component.
6. Secure the discharge line before starting the pump. An unsecured discharge line will whip, possibly causing
personal injury, and/or property damage.
7. Wear safety goggles at all times when working with pumps.
8. Failure to comply with the instruction and designed operation of this unit may void the warranty. ATTEMPTING TO
USE A DAMAGED PUMP can result in property damage, serious personal injury, and/or death.
9. Know the pump and its applications, limitations, and potential hazards.
10. Periodically inspect the pump and system components to ensure the pump suction screen is free of mud, sand, and
debris
11. Follow all local electrical and safety codes, along with the National Electrical Code (NEC). In addition, all
Occupational Safety and Health Administration (OSHA) guidelines must be followed.
PRE-INSTALLATION
APPLICATION
The backup sump pump is designed for as an auxiliary back-up sump pump for private residences in case of
primary sump pump failure or a power outage. It is not designed for and should not be used as a primary sump
pump.
TOOLS REQUIRED

For Professional Technical Support call 1-844-242-2475 3
MATERIALS REQUIRED (NOT INCLUDED)
NOTE: Parts shown below not to scale.
SPECIFICATIONS
Liquid temp. range
32 to 95°F (0- 35°C)
INSTALLATION
1. NOTE: Install the emergency sump pump when the primary sump
pump isn’t needed. Read the instruction and prepare all suppliers
before starting.
Verify that the existing primary sump pump is in good working
order. If the primary pump is questionable, replace with the same
or a higher HP pump. The primary pump is better to have a
vertical float switch or electrical switch. Tethered float switch
takes more sump pit space and might interfere with the
emergency pump.
Manually operate your primary sump pump and pump out the
water in your sump pit. Do not let the pump run dry. This will
damage the pump.
Disconnect the primary sump pump power source before
attempting to install. Never handle a pump with wet hands or
when standing on wet or damp surface or in water. Fatal
electrical shock could occur.
Remove any silt or accumulated debris from the sump pit and surrounding area.
Close the inlet valve of the city water and open the tap to discharge water.Cut the city water pipe at a
proper position.

4 For Professional Technical Support call 1-844-242-2475

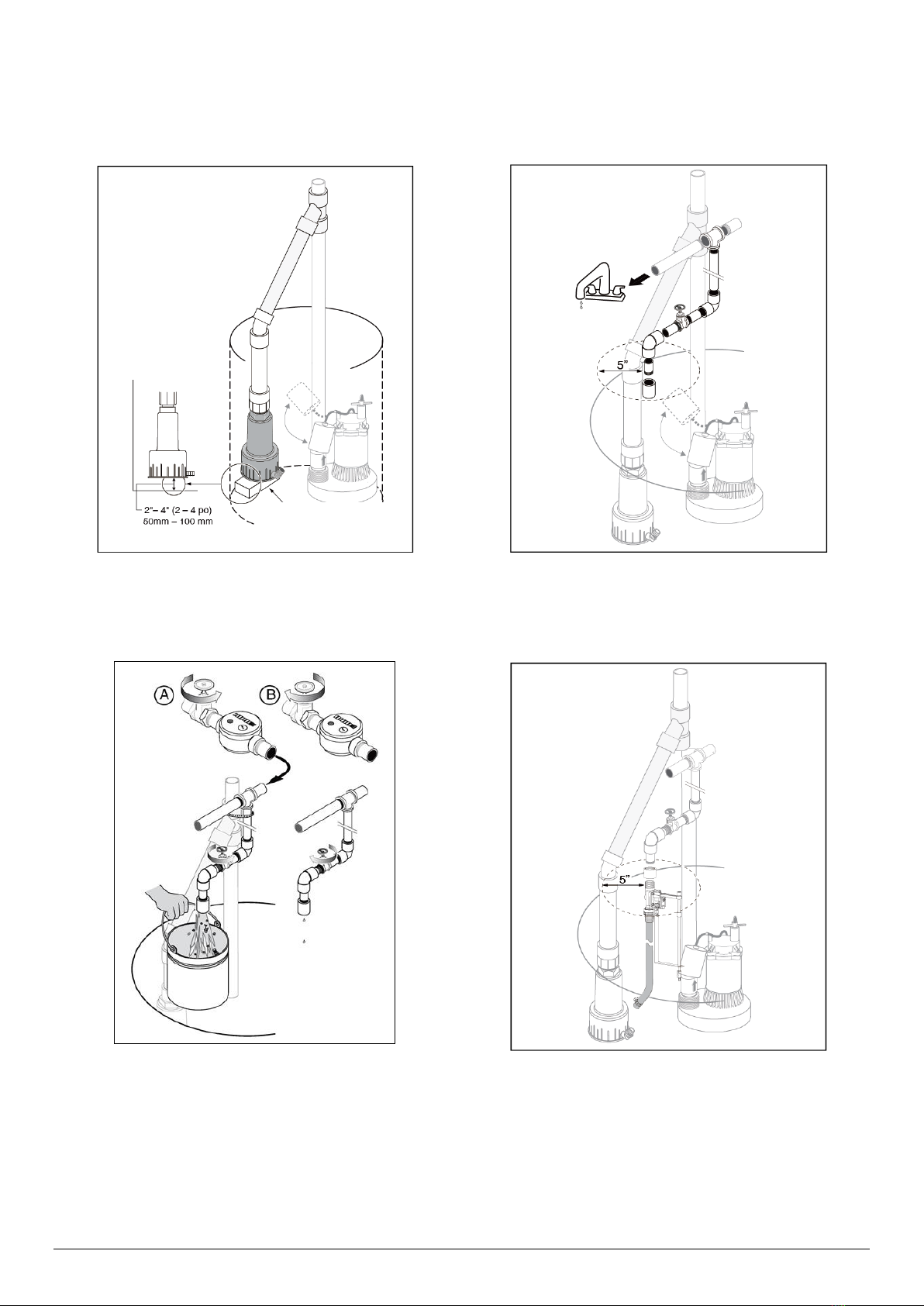

2. Install a Y pipe in the primary sump pump discharge
pipe.
If necessary adjust the PVC pipe length so that nothing
interferes with the primary pump and switches.
3. Install a check valve in the emergency pump
discharge. Install the pipe on the check valve.
4. Connect the emergency pump discharge pipe to the Y
shape pipe.
Note: Adjust the height for the emergency pump and
keep 2”-4” to the bottom.
5. Install a Tee pipe in the system. One end connects to
the tap and another end connects to the emergency
pump.
Ensure that the pipe around 5" in diameter.
Use clamp to fix city water inlet pipe and discharge
pipe.

For Professional Technical Support call 1-844-242-2475 5
6. Open the city water inlet valve to clean the pipe
assembled. After that close the inlet valve.
7. Install the control valve to the tap water pipe , ensure
the pump and float switch keep nonintervention.
8. Connect the hose to the inlet and lock with clamp.
9. Connect the float rods with connection nuts. After
connecting the 3 float rods, fix metal ring at the
connection nuts.

6 For Professional Technical Support call 1-844-242-2475

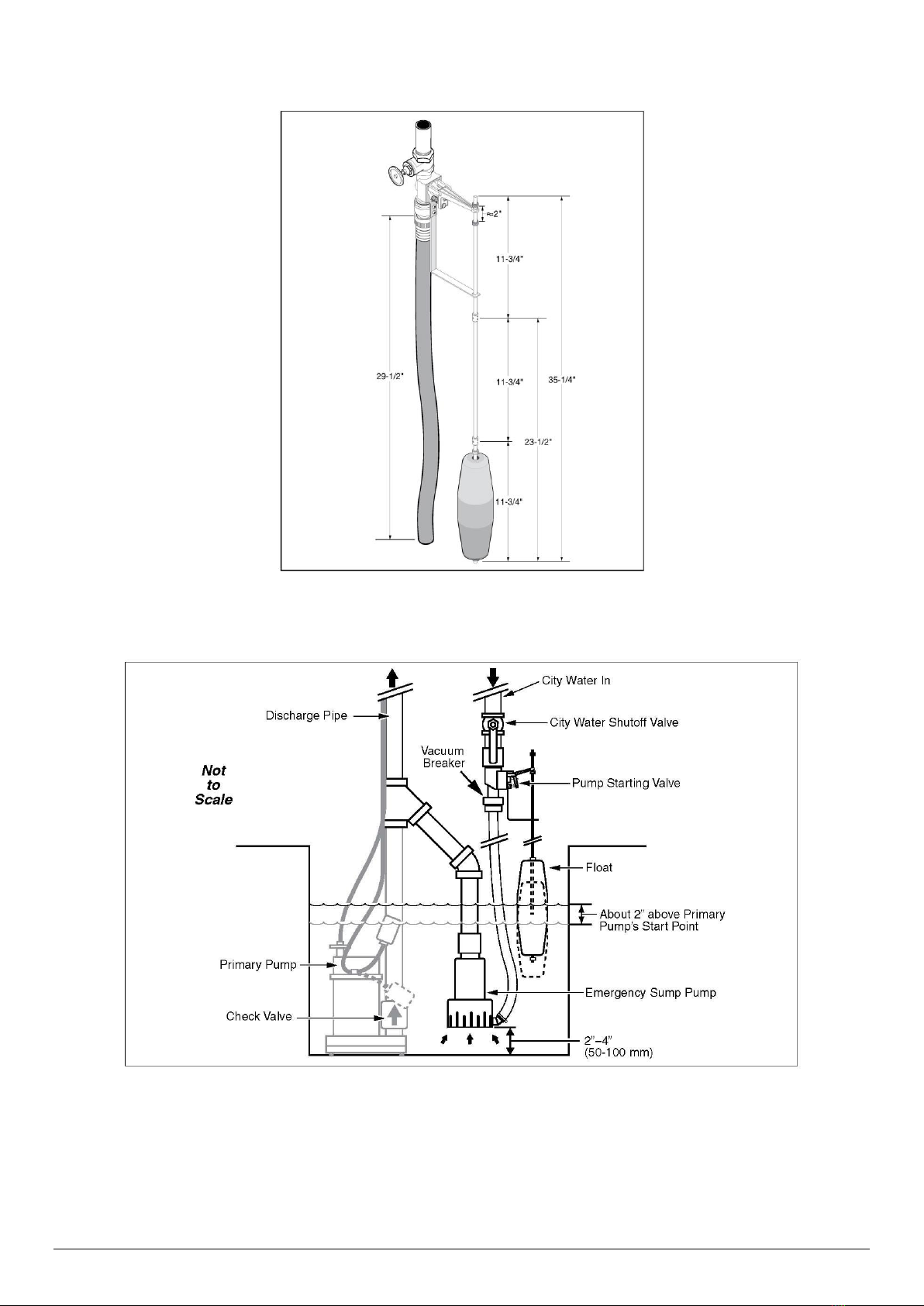

Dimension
Complete Installation

For Professional Technical Support call 1-844-242-2475 7
OPERATION

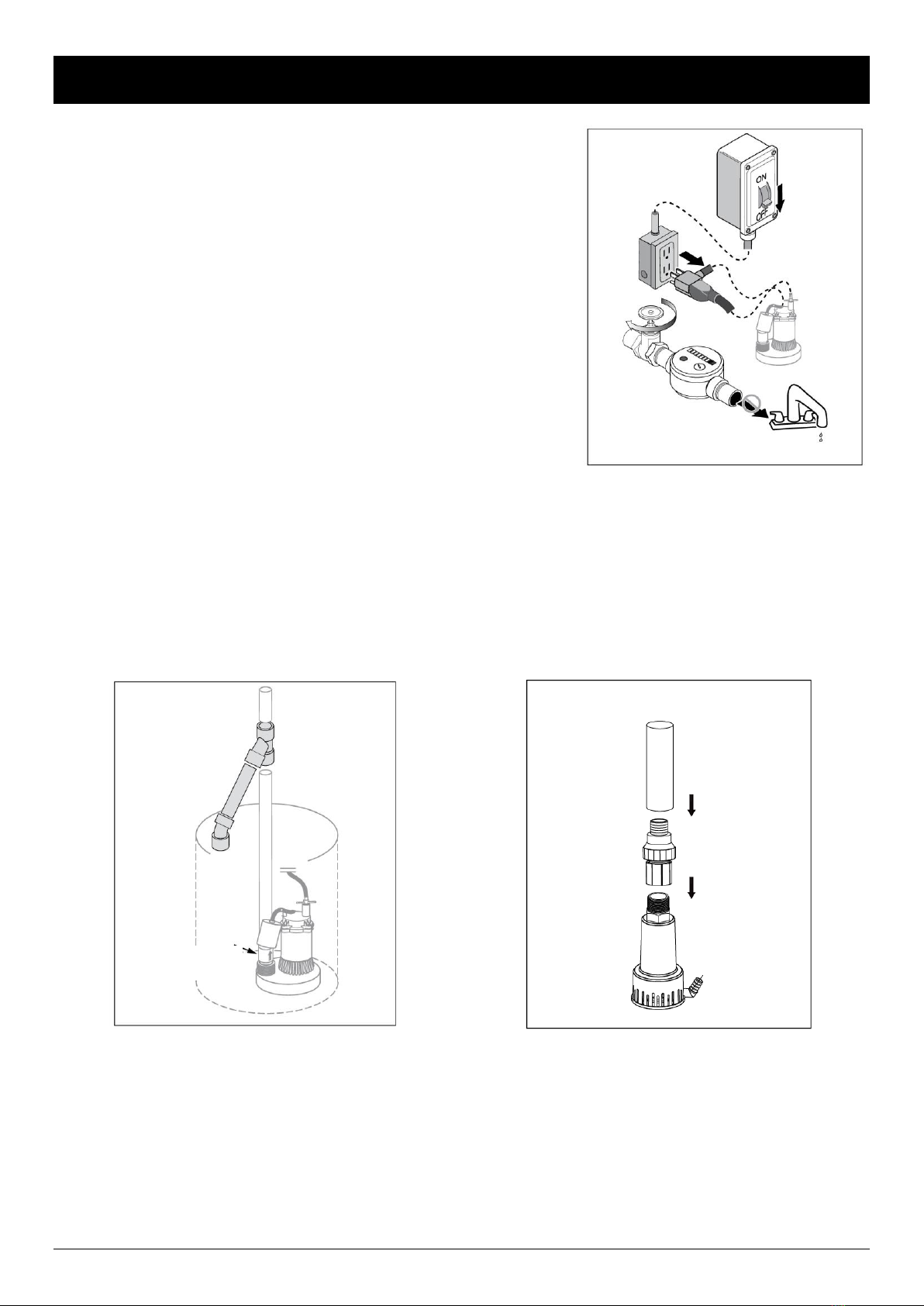

1. Plug the pump plug into piggyback plug and
then plug it to GFCI plug, open the main valve.
2. Pour water and test if the emergency pump can work
normally.
Verify primary pump operation. Fill the sump pit with
enough water. The primary sump pump will start and
pump out the water then stop.
Unplug the primary pump power cord plug from the power
supplier outlet.
Verify emergency pump operation. Refill the sump pit
with water until the emergency pump float switch moves
to the upper end. The emergency pump should start and
pump out the water. If not, please check all the pipe
connections and adjust the position of the 2 rubber rings
on the float rod.
3. Plug the primary sump pump after testing and be sure the power supply is on.

8 For Professional Technical Support call 1-844-242-2475

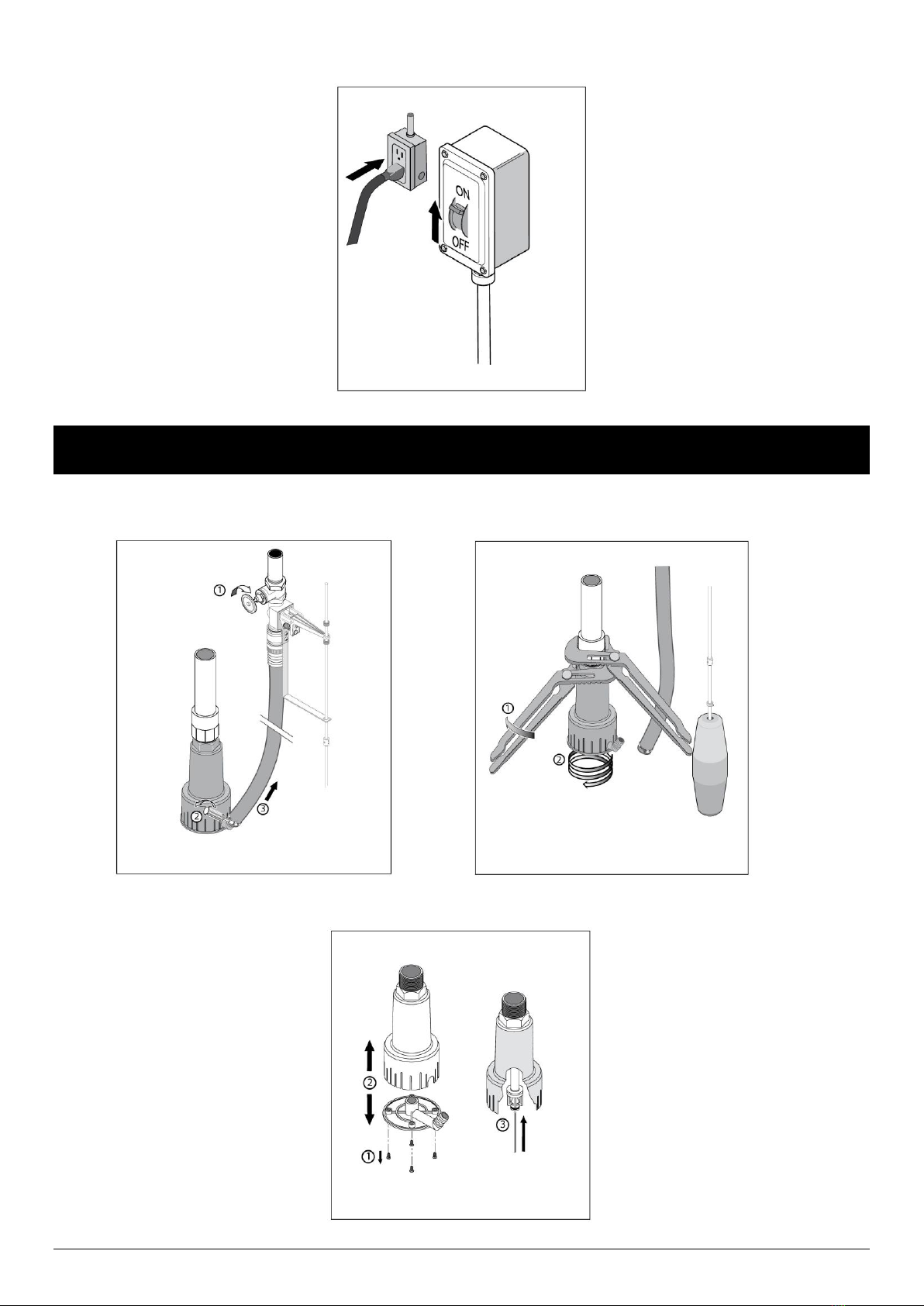

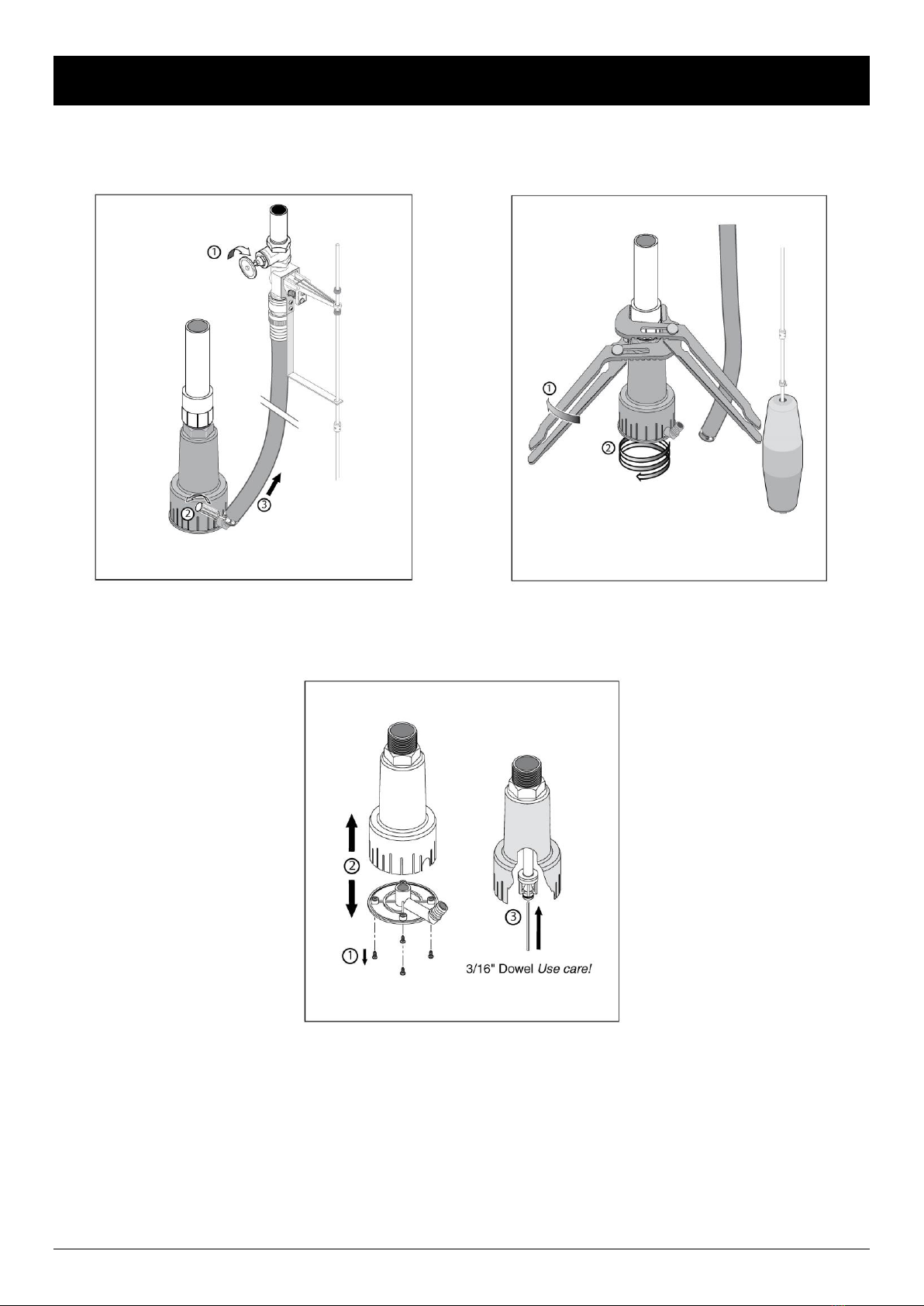

CARE AND CLEANING
1. Turn off the tap water valve and loosen the clamp. And
then pull out the hose.
2. Clamp the inlet hose of backup pump with channel
Locks and then pull out the backup pump.
3. Loosen the screw and remove the bottom board, clean the nozzle and venturi with 3/16” Dowel. Re-install after
cleaning

For Professional Technical Support call 1-844-242-2475 9
TROUBLESHOOTING
Problem
Possible Cause
Corrective Action
No water is pumped
1. No supply water
2. Automatic Valve doesn’t open
3. Float sunk or stuck
4. Ejector is plugged
5. Inlet screen is plugged
6. Water level has dropped below inlet
screen level
7. Primary sump pump check
8. Discharge line plugged
9. Pump is trying to exceed rated lift
10. Water supply is below 40 PSI
11. Water Supply is a well system
1. Open supply valve
2. Check valve operation manually,
replace valve
3. Check float for free action,
obstructions
4. Clean ejector
5. Clean inlet screen
6. Adjust the float rod stops to shut
off pump before water has
dropped below screen level.
7. Install or clean check valve in
primary pump discharge
8. Inspect and clean all pipes in
system
9. Reduce height of discharge (see
“Performance Chart”page 2). DO
NOT try to exceed lift heights
shown
10. Install a larger pipe (3/4”or 1”)
from city water supply
11. Pump requires continuous
pressure to operate - it will not
operate if supply is from a well
pump
Pump operates at less than full
capacity
1. Supply water flow is restricted
2. Pump suction or pump’s ejector
partially plugged
3. No primary pump check valve
4. Primary pump’s check valve leaks
5. Discharge line partly plugged
1. Open supply valve completely,
make sure automatic valve is fully
open and operating correctly
2. Clean as needed
3. Install a check valve in primary
pump’s discharge
4. Replace primary pump’s check
valve
5. Clean out pipe
Pump operates continuously
doesn’t shut off.
1. Automatic valve sticking open
2. Float is stuck in “ON” position
3. Rod stops are incorrectly set
1. Manually check operation of
automatic valve
2. Clear obstructions
3. Adjust position of rod stops on the
float rod to allow correct valve
operation.

10 For Professional Technical Support call 1-844-242-2475
WARRANTY
Limited Warranty
WHAT THIS WARRANTY COVERS
When used and maintained in normal use and in accordance with the Owner’s Manual, your K2 product is warranted
against original defects in material and workmanship for at least one year (warranty varies depending on model; see box
for specific warranty information) from the date of purchase (the “Warranty Period”). During the Warranty Period, K2 will
repair or replace at no cost to you, to correct any such defect in products founds upon examination by K2 to be defective
in materials or workmanship.
Your dated receipt of purchase is required to make a warranty claim.
WHAT THIS WARRANTY DOES NOT COVER
This Warranty does not cover:
Use of the product in a non-residential application, improper installation and/or maintenance of the product, damage due
to misuse, acts of God, nature vandalism or other acts beyond control of K2, owner’s acts or omissions, use outside the
country in which the product was initially purchased and resale of the product by the original owner. This warranty does
not cover pick up, delivery, transportation or house calls. However, if you mail your product to a K2 Sales and Service
Center for warranty service, cost of shipping will be paid one way. This warranty does not apply to products purchased
outside of the United States, including its territories and possessions, outside of U.S. Military Exchange and outside of
Canada. This warranty does not cover products purchased from a party that is not an authorized retailer, dealer or
distributor of K2 products.
OTHER IMPORTANT TERMS
This warranty is not transferable and may not be assigned. This Warranty shall be governed and construed under laws
of the state of Michigan. The Warranty Period will not be extended by any replacement or repair performed under this
Warranty. THIS WARRANTY IS THE EXCLUSIVE WARRANTY AND REMEDY PROVIDED BY K2. ALL OTHER
WARRANTIES, EXPRESSED OR IMPLIED, INCLUDING WARRANTIES OR MERCHANTABILITY OR FITNESS FOR
PARTICULAR PURPOSE, ARE DISCLAIMED. IN NO EVENT WILL K2 BE LIABLE FOR ANY SPECIAL, INDRECT,
INCIDENTAL OR CONSEQUENTIAL DAMAGES OF ANY KIND OR NATURE TO OWNER OR ANY PARTY
CLAIMING THROUGH OWNER WHETHER BASED IN CONTRACT, NEGLIGENCE, TORT, OR STRICT PRODUCTS
LIABLITY OR ARISING FROM ANY CAUSE WHATSOEVER. Some states do not allow for the exclusion of
consequential damages, so the above exclusion may not apply to you. This warranty gives you specific rights. You may
also have others that vary from state to state.
Thank you for choosing a K2 product!

Modèle: ASP00001K
NOTICE D’UTILISATION
Pompe De Puisard De Sauvegarde
Questions, problèmes, pièces manquantes ? Avant de retourner au magasin,
appelezle Service àla clientèle K2 du lundi au vendredi, de 8 h à18 h,
heure normale de l’Est
1-844-242-2475
www.K2pumps.com

12 Pour une assistance technique professionnelle appelez 1-844-242-2475
PERFORMANCE
Modèle
Pression
d’entrée d’eau
Débit d’eau en Gal/h selon la hauteur d’aspiration
0 pi.
5 pi.
10 pi.
15 pi.
ASP00001K
40PSI
573
495
420
340
60PSI
702
630
545
465
Consignes de sécurité
1. Ne pas pomper de liquides inflammables ou explosifs comme de l’huile, de l’essence, du kérosène, de l’éthanol, etc.
Ne pas utiliser dans des lieux qui contiennent des vapeurs inflammables ou explosives. Le fonctionnement de cette
pompe avec ou près de liquides inflammables peut provoquer une explosion ou un incendie, entraînant des
dommages matériels, des blessures graves ou même la mort.
2. Avant de procéder à l’installation ou à toute intervention sur cette pompe de puisard de secours, couper le courant
alimentant la pompe de puisard principale ou la débrancher de la prise de courant.
3. La pompe de puisard de secours doit être alimentée par l’eau de la municipalité dont la pression minimale sera
de 40 lb/po2. Le tuyau d’arrivée devra avoir un diamètre
4. minimal de 3/4 de po. La pompe de puisard de secours doit être nettoyée périodiquement
5. Relâcher toute la pression restante et vider toute l’eau de l’appareil avant de procéder à l’entretien de la pompe.
6. Raccorder le conduit de vidange avant de démarrer la pompe. Un conduit de vidange non arrimépeut se libérer, et
entraîner des blessures corporelles et / ou des dommages matériels.
7. Toujours porter des lunettes de sécuritélorsque vous travaillez avec une pompe.
8. Le non-respect des consignes relatives au fonctionnement de cet appareil peut être cause d’annulation de la
garantie. L’UTILISATION D’UNE POMPE ENDOMMAGÉE peut entraîner des dommages matériels, des blessures
graves ou même la mort.
9. Connaître les applications, limitations et dangers éventuels de la pompe.
10. Inspecter régulièrment la pompe et les pièces de la pompe pour vérifier que la grille d’aspiration de la pompe est
débarassée de boue, de sable et de débris.
11. Respecter toutes les normes de sécuritéet tous les codes électriques locaux.
AVANT L’INSTALLATION
UTILISATION
La pompe de puisard de secours doit être utilisée en tant que pompe de puisard auxiliaire dans une habitation
privée au cas oùla pompe de puisard principale tomberait en panne ou en cas de panne de courant. Elle
n’est pas conçue, et ne doit pas être utilisée, en tant que pompe principale.

Pour une assistance technique professionnelle appelez 1-844-242-2475 13
TOOLS REQUIRED
Tournevis à
tête plate
Tournevis
cruciforme
Channel
Locks
Clé
à
tube
Scie à
métaux
ou
couteau
de tube
Cable
Ties
Lunettes de
sécurité
Ruban à
mesurer
Coutea
u
MATÉRIELS REQUIS (NON INCLUS)
NOTE: L’adaptateur ci-dessous n’est pas représenté à l’échelle.
adaptateur _leté
(Tuyau de la
pompe)
ABS ou tuyaux en
PVC
Ruban pour
filetage
TUYAU“Y” de
1-1/4 pouces ou
1-1/2 pouces
Ciment pour ABS ou
PVC (pour
correspondre au
tuyau)
Coude
CARACTÉRISTIQUES
Plagede
températures du
liquide
de 32°F à95°F (de 0°C à35°C)
vanne
d'arrêt
T

14 Pour une assistance technique professionnelle appelez 1-844-242-2475
INSTALLATION
1. REMARQUE: Installez la pompe de puisard d'urgence lorsque la
pompe de puisard principale n'est pas nécessaire. Lisez les
instructions et préparez toutes les fournitures avant de commencer.
Vérifiez que la pompe de puisard primaire existante est en bon état de
fonctionnement. Si la pompe primaire est douteuse, la remplacez par
la même ou par une pompe HP supérieure. La pompe primaire est
préférable avec une poire àniveau verticale ou un interrupteur
électrique. La poire àniveau attachée prend plus d'espace du puisard
et elle pourrait interférer avec la pompe de secours.
Actionnez manuellement votre pompe de puisard primaire et pompez
l'eau dans votre puisard. Ne laissez pas la pompe fonctionner àsec.
Cela pourrait endommager la pompe.
Déconnectez la source d'alimentation de la pompe de puisard primaire
avant d'essayer d'installer. Ne jamais manipuler une pompe avec les
mains mouillées ou debout sur une surface mouillée ou humide ou
dans l'eau. Un choc électrique mortel pourrait se produire.
Retirez tout le limon ou les débris accumulés dans le puisard et ses environs.
Fermez la vanne d'arrivée d'eau et ouvrez le robinet pour évacuer l'eau. Coupez la conduite d'eau àune position
adéquate.
2. Installez un tuyau Y dans la conduite d’évacuation de
la pompe de puisard principale. Si nécessaire, ajustez
la longueur de tuyau en PVC de sorte que rien ne
gêne la pompe primaire et les commutateurs.
3. Installer un clapet anti-retour dans l’évacuation de la
pompe d'urgence. Installez le tuyau sur le clapet
anti-retour.
Clapet antiretour

Pour une assistance technique professionnelle appelez 1-844-242-2475 15
4. Raccorder le tuyau d’évacuation de la pompe
d'urgence àla conduite en forme de Y
Remarque: Réglez la hauteur de la pompe d'urgence
et gardez 2 pouces -4 pouces vers le bas.
5. Installez un tuyau en T dans le système. Une extrémité
se connecte àla prise et l'autre extrémitése connecte
àla pompe de secours. Assurez-vous que le tuyau a
autour de 5 pouces de diamètre.
Utilisez une pince pour fixer le tuyau d'arrivée d'eau de
ville et le tuyau de décharge
6. Ouvrez la vanne d'entrée d'eau pour nettoyer
l'ensemble de tuyaux. Après cela, fermez la vanne
d'entrée.
7. Installez la vanne de contrôle àla conduite d'eau du
robinet, assurez-vous que la pompe et la poire à
niveau restent en non intervention
Supporter pendant
que la colle sèche

16 Pour une assistance technique professionnelle appelez 1-844-242-2475
8. Raccorder le tuyau àl'entrée et verrouiller avec un
serre-joint.
9. Branchez les tiges du flotteur avec les écrous de
connexion. Après avoir connectéles 3 tiges du flotteur,
fixez l'anneau métallique aux écrous de connexion.
Dimension

Pour une assistance technique professionnelle appelez 1-844-242-2475 17

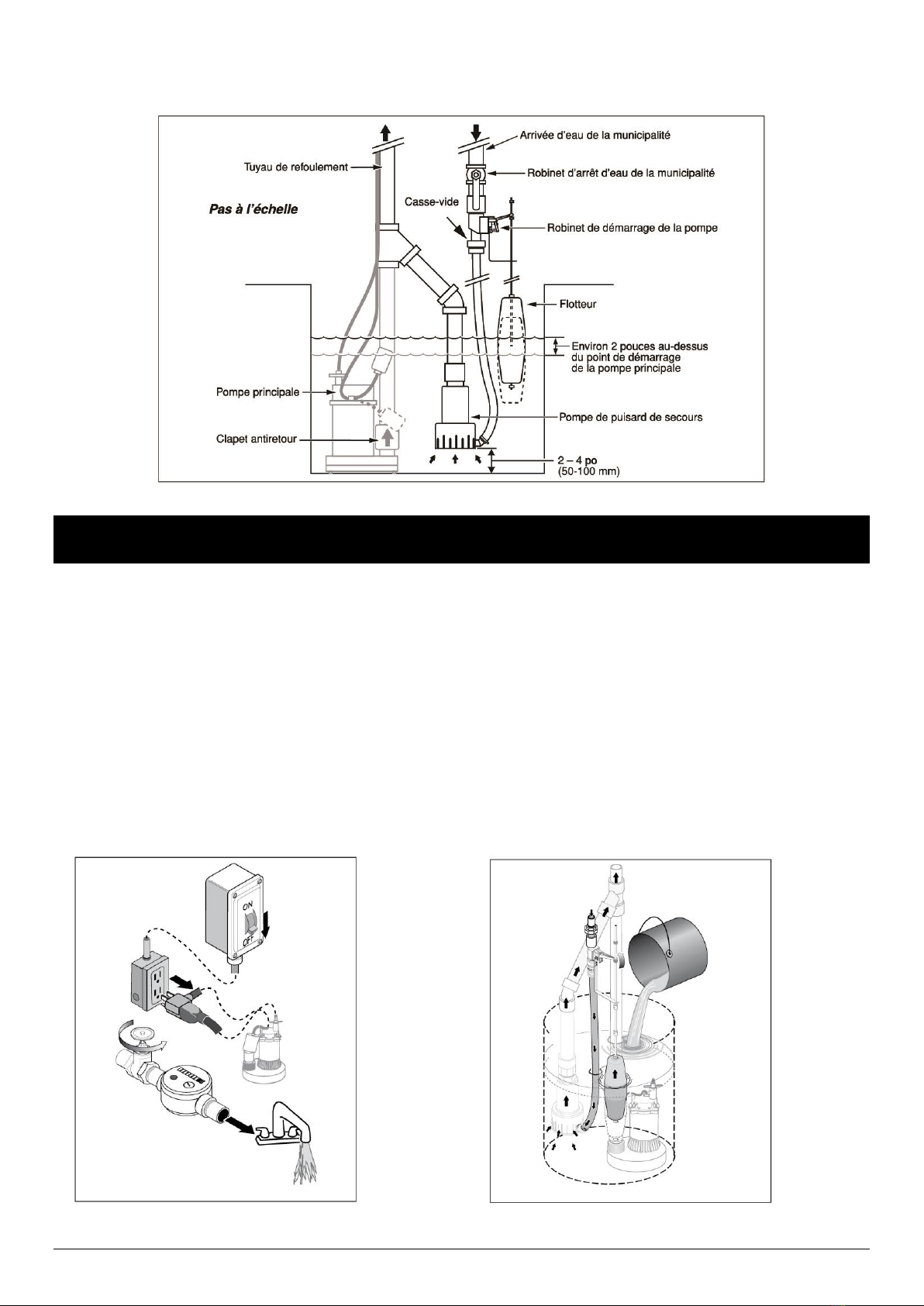

Complete Installation
OPÉRATION
1. Branchez la prise de la pompe dans la
prise de ferroutage puis branchez-la àla
prise GFCI, ouvrez la vanne principale.
2. Versez de l'eau et vérifier si la pompe de secours peut fonctionner
normalement.
Vérifier le bon fonctionnement de la pompe primaire.
Remplissez le puisard avec suffisamment d'eau. La pompe
de puisard primaire va démarrer et pomper l'eau puis
s'arrêtera.
Débranchez le cordon d'alimentation de la pompe primaire de
l'alimentation électrique.
Vérifiez le bon fonctionnement de la pompe d'urgence.
Remplissez le puisard avec de l'eau jusqu'àce que la poire à
niveau de la pompe d'urgence se déplace vers l'extrémité
supérieure. La pompe de secours doit démarrer et pomper
l'eau. Sinon, vérifiez s'il vous plaît les raccords de tuyaux et
ajustez la position des 2 anneaux en caoutchouc sur la tige
du flotteur.

18 Pour une assistance technique professionnelle appelez 1-844-242-2475
3. Branchez la pompe de puisard primaire après les essais et soyez sûr que l'alimentation électrique est allumée.
Entretien
1. Fermez la vanne d'arrivée d'eau et desserrez lecollier.
Et ensuite retirez le tuyau.
2. Fixez le tuyau d'arrivée de la pompe de secours avec
les verrous du circuit puis retirez la pompe de secours.
3. Desserrez la vis et retirez la plaque de fond, nettoyez la buse et le venturi avec une goupille de 3/16 de pouce.
Réinstallez après le nettoyage.
Tige de 3/16 po.

Pour une assistance technique professionnelle appelez 1-844-242-2475 19
GUIDE DE DéPANNAGE
Probléme
Causes possibles
Mesures correctives àprendre
Pas d’eau pompée
1. Pas d’arrivée d’eau
2. Le robinet àfonctionnement
automatique ne s’ouvre pas
3. Le flotteur est immergéou est grippe
4. L’éjecteur est obstrué
5. La grille d’arrivée d’eau est obstruée
6. Niveau d’eau plus bas que le niveau
de la grille d’arrivée
7. Le clapet antiretour de la pompe de
puisard Nettoyer ou installer un
clapet antiretour dans le refoulement
de la principale est grippéen position
ouverte ou pompe principale n’est
pas installé
8. La conduite de refoulement est
obstruée
9. Hauteur de refoulement supérieureà
la capacitéde la pompe
10.La pression de l’eau est inférieure à
40 lb/po2
11.La pompe est branchée sur un puits
1. Ouvrir le robinet d’alimentation
en eau
2. L’actionner manuellement; le
remplacer
3. S’assurer que le flotteur
fonctionne librement et qu’il
n’est pas obstrué
4. Nettoyer l’éjecteur
5. Nettoyer la grille d’arrivée d’eau
6. Régler les butées pour que la
pompe s’arrête avant que l’eau
chute sous la grille.
7. Nettoyer ou installer un clapet
antiretour dans le refoulement
de la pompe principale
8. Inspecter et nettoyer tous les
tuyaux du système
9. La diminuer (voir ? Tableau des
rendements ?, page 2)
10. NE PAS dépasser les hauteurs
de refoulement indiquées
Installer un tuyau de plus gros
diamètre (3/4 de po ou 1 po)
entre l’arrivée d’eau de la
municipalitéet la pompe
11.Pour fonctionner, la pompe doit
toujours être sous pression. Elle
ne fonctionnera pas si elle est
branchée sur un puits
La pompe ne débite pas àpleine
capacité
1. L’arrivée d’eau est obstruée
2. L’aspiration ou l’éjecteur de la pompe
sont partiellement obstrués
3. Pas de clapet antiretour sur la pompe
principale
4. Le clapet antiretour de la pompe
principale fuit
5. Le tuyau de refoulement est
partiellement obstrué
1. Ouvrir complètement le robinet
d’alimentation d’eau. S’assurer
que le robinet àfonctionnement
automatique est complètement
ouvert et fonctionne
adéquatement
2. Nettoyer au besoin
3. Poser un clapet antiretour dans
le refoulement de la pompe
principale
4. Remplacer le clapet antiretour
de la pompe principale
5. Nettoyer le tuyau
La pompe fonctionne
1. Le robinet àfonctionnement
automatique est grippéen position
ouverte
2. Le flotteur est grippéen position
《OUVERTE》
3. Les butées de la tige du flotteur sont
mal réglées
1. Vérifier manuellement le
fonctionnement du robinet à
fonctionnement automatique
2. Nettoyer les obstructions
3. Régler la position des butées de
la tige du flotteur afin d’obtenir le
bon fonctionnement du robinet à
fonctionnement automatique

20 Pour une assistance technique professionnelle appelez 1-844-242-2475
GARANTIE
Garantie Limitée
CE QUE CETTE GARANTIE COUVRE
Lorsqu'il est utiliséet maintenu en utilisation normale et en conformitéavec le manuel du propriétaire, votre produit k2
est garanti contre les défauts de matériaux et de fabrication pendant au moins un an (la garantie varie selon le modèle;
voir encadrédes informations précises sur la garantie) àpartir de la date d'achat (la «Période de garantie»). Pendant la
période de garantie, K2 réparera ou remplacera gratuitement votre produit, pour corriger tout défaut de produit, défaut
de matériaux ou de fabrication, constatéaprès examen par K2.
Votre reçu d'achat datéest requis pour faire une réclamation au titre de la garantie.
CE QUE CETTE GARANTIE NE COUVRE PAS
Cette garantie ne couvre pas:
L'utilisation du produit pour une application non-résidentielle, une mauvaise installation et / ou entretien du produit, les
dommages dûs àune mauvaise utilisation, les actes de Dieu, les dégâts imputés àla nature ou d'autres actes qui
échappent au contrôle d'K2, les actes ou omissions du propriétaire, l'utilisation àl'extérieur du pays oùle produit a été
initialement achetéet la revente du produit par le propriétaire initial. Cette garantie ne couvre pas la collecte,la livraison,
le transport ou les déplacements chez les particuliers.Toutefois, si vous envoyez votre produit àun centre de service
après-vente et des garanties K2, le coût de l'expédition (aller simple)sera remboursé. Cette garantie ne couvre pas les
produits achetés en dehors des États-Unis, y compris ses territoires et possessions, en dehors des États-Unis la bourse
d'échange militaire et àl'extérieur du Canada. Cette garantie ne couvre pas les produits achetés chez un tiers qui n'est
pas détaillant, revendeur ou distributeur agréédes produits K2.
AUTRES TERMES IMPORTANTS
Cette garantie est non transférable et ne peut être cédée. Cette garantie doit être régie et interprétée en vertu des lois de
l'État du Michigan. La période de garantie ne sera pas prolongée par un remplacement ou une réparation effectué(e) en
vertu de cette garantie.CETTE GARANTIE EST LA GARANTIE EXCLUSIVE ET LE RECOURS FOURNIS PAR K2.
TOUTE AUTRE GARANTIE, EXPLICITE OU IMPLICITE, Y COMPRIS LES GARANTIES DE COMMERCIALISATION
OU D'ADAPTATION ÀUN USAGE PARTICULIER, SONT EXCLUES. EN AUCUN CAS K2 NE SERA RESPONSABLE
DES DOMMAGES PARTICULIERS, INDIRECTS, ACCESSOIRES OU INDIRECTS DE QUELQUE NATURE QUE CE
SOIT AU PROPRIÉTAIRE OU TOUTE PARTIE DEMANDERESSE PAR L'INTERMEDIAIRE DU PROPRIÉTAIRE
RELATIF À UN CONTRAT, UNE NÉGLIGENCE, UNE ACTION DELICTUELLE, OU UNE STRICT RESPONSABILITE
VIS-À-VIS DU PRODUIT, OU PROVENANT DE TOUTE AUTRE CAUSE. Certains états ne permettent pas l'exclusion
des dommages indirectset conséquemment l'exclusionci-dessus peut ne pas vous concerner. Cette garantie vous
donne des droits spécifiques. Vous pouvez également en avoir d'autres qui varient d'un état àl'autre.
Merci d’avoir choisi un produit K2!
