Betriebsanleitung BR/BD 530/530 XL Deutsch
4
Sicherheitshinweise
Lesen Sie vor der Benutzung diese
Betriebsanleitung und die beiliegende
Broschüre „Sicherheitshinweise für
Bürstenreinigungsgeräte und Sprühextrak-
tionsgeräte“, Nr. 5.956-251, und handeln
Sie danach.
Das Gerät ist für den Betrieb auf Flächen
mit einer Steigung von bis zu 2 % zuge-
lassen.
Das Gerät darf nur betrieben werden,
wenn Haube und alle Deckel geschlos-
sen sind.
Während des Betriebes darf der Haupt-
schalter nicht auf „0“ gestellt werden.
Symbole
In dieser Betriebsanleitung werden folgen-
de Symbole verwendet:
Gefahr!
Kennzeichnet eine unmittelbar
drohende Gefahr. Bei Nichtbeachten des
Hinweises drohen Tod oder schwerste
Verletzungen.
Achtung!
Kennzeichnet eine möglicherweise
gefährliche Situation. Bei Nichtbeachten
des Hinweises können leichte Verlet-
zungen oder Sachschäden eintreten.
Hinweis:
Kennzeichnet Anwendungstipps und
wichtige Informationen zum Produkt.
Funktion
Der BR/BD 530 bzw. BR/BD 530 XL wird
zur Nassreinigung von ebenen Böden
eingesetzt. Er kann durch Einstellen der
Wassermenge und der Schmutzwasserab-
saugung leicht an die jeweilige Reinigungs-
aufgabe angepasst werden.
Eine Arbeitsbreite von bis zu 460 mm bzw.
530 mm (XL-Variante) und ein Fassungs-
vermögen der Frisch- und Schmutzwasser-
tanks von 40 l ermöglichen eine effektive
Reinigung bei hoher Einsatzdauer.
Der Netzbetrieb ermöglicht ein hohes
Leistungsvermögen ohne Arbeitszeit-
begrenzung.
Bestimmungsgemäße
Verwendung
Verwenden Sie dieses Gerät ausschließ-
lich gemäß den Angaben in dieser Be-
triebsanleitung.
– Das Gerät darf nur zum Reinigen von
nicht feuchtigkeitsempfindlichen glatten
Böden benutzt werden.
– Das Gerät ist nicht geeignet für die
Reinigung gefrorener Böden
(z. B. in Kühlhäusern).
– Das Gerät darf nur mit Original-Zubehör
und -Ersatzteilen ausgestattet werden.
Umweltschutz
Bitte Verpackung umweltgerecht
entsorgen
Die Verpackungsmaterialien sind
recyclebar. Bitte werfen Sie die Ver-
packungen nicht in den Hausmüll,
sondern führen Sie diese einer Wiederver-
wertung zu.
Bitte Altgeräte umweltgerecht
entsorgen
Altgeräte enthalten wertvolle recyc-
lingfähige Materialien, die einer Ver-
wertung zugeführt werden sollten.
Batterien, Öl und ähnliche Stoffe dürfen
nicht in die Umwelt gelangen. Bitte Alt-
geräte deshalb über geeignete Sammel-
systeme entsorgen.
!
i

Deutsch Betriebsanleitung BR/BD 530/530 XL
5
Bedien- und Funktionselemente
1Schubbügel
2 Handhebel für Bürstbetrieb
3 Bedienpult
4 Elektronik und Sicherungen
(unter dem Bedienpult)
5 Hebel zum Anheben/Absenken des
Saugbalkens
6 Ablassschlauch Schmutzwasser
7 Saugschlauch
8 Abdeckung
9 Kreuzgriffe zum Austauschen der
Sauglippen
10 Saugbalkenaufhängung
11 Flügelmuttern zum Neigen des
Saugbalkens
12 Kreuzgriff zum Befestigen und
Schrägstellen des Saugbalkens
13 Anschluss Saugschlauch-Saugturbine
14 Saugbalken**
15 Typenschild
16 Bürstenwalzen (BR-Variante)
Scheibenbürsten (BD-Variante)*
17 Reinigungskopf
18 Fahrwerk
19 Handgriff
20 Verriegelung
21 Deckel
22 Schraube zur Verriegelung des
Behälters
Unter dem Deckel:
23 Einfüllstutzen Tank Frischwasser
24 Flusensieb
25 Schmutzwassertank
* nicht dargestellt
** nicht im Lieferumfang enthalten

Betriebsanleitung BR/BD 530/530 XL Deutsch
6
Bedienfeld

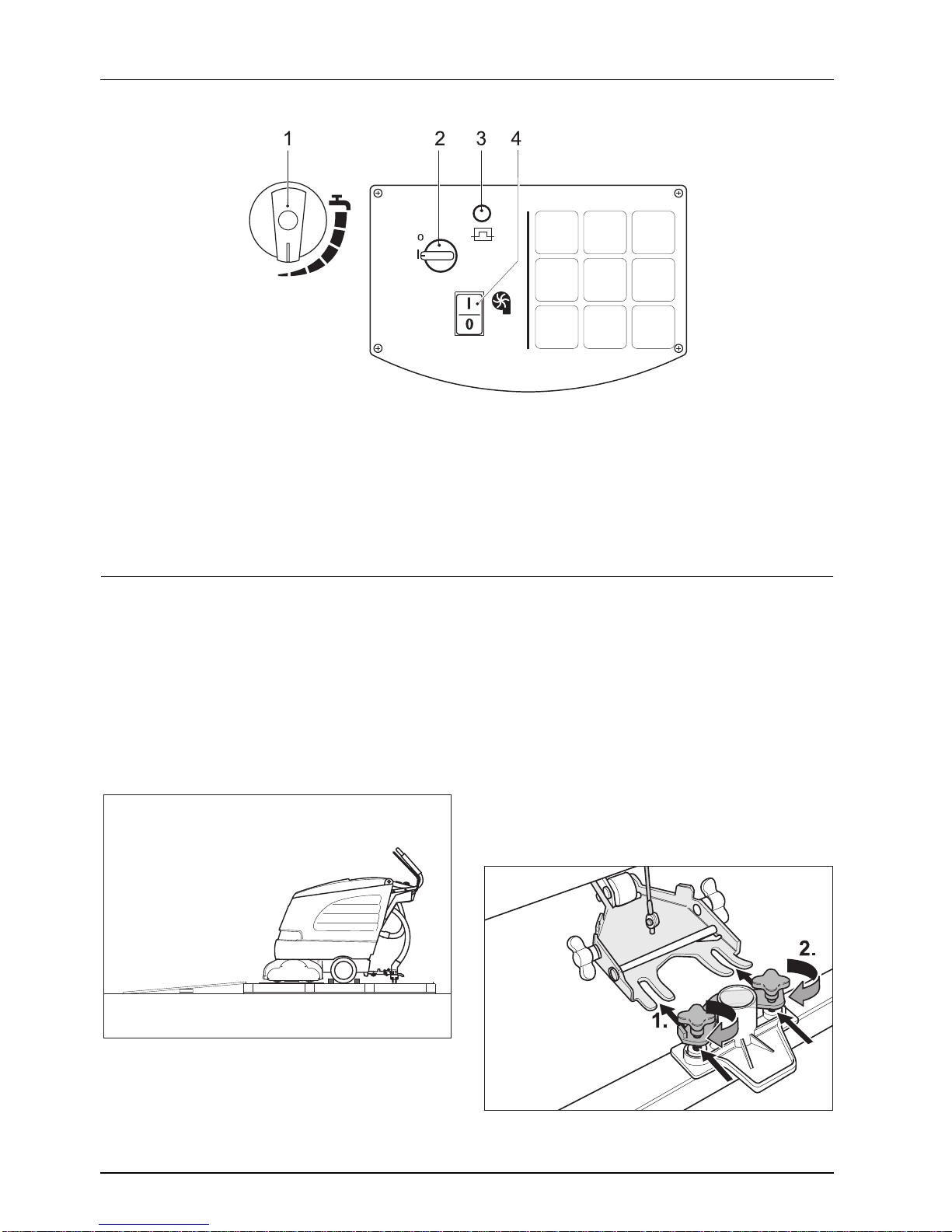

1 Dosierung Reinigungsmittel
2 Hauptschalter 3Überlastsicherung 4 Schalter Saugturbine
Vor Inbetriebnahme
Abladen
nSchubbügel mit den 4 mitgelieferten
Schrauben befestigen und Schutz-
kappen aufstecken.
nDie langen, seitlichen Bretter der
Verpackung an die Palette legen und so
eine Rampe bauen.
nDie Bretter mit Nägeln sichern.
nUnter die Rampe die kürzeren Bretter
zur Abstützung legen.
nHolzleisten entfernen.
nReinigungskopf anheben und Karto-
nage entfernen.
nDas Gerät kann nun von der Rampe her-
unterbewegt werden.
Saugbalken montieren
nSaugbalken so in Saugbalkenaufhän-
gung einsetzen, dass das Formblech
über der Aufhängung liegt.
nKreuzgriffe festziehen.
nSaugschlauch aufstecken.

Deutsch Betriebsanleitung BR/BD 530/530 XL
7
Bürsten montieren
BD 530 bzw. BD 530 XL
Vor Inbetriebnahme müssen die Scheiben-
bürsten montiert werden (siehe „Wartungs-
arbeiten“).
Betrieb
Achtung!
Zum Rückwärtsfahren muss der
Saugbalken angehoben werden.
Hinweis:
Das Gerät ist so aufgebaut, dass
der Bürstenkopf rechts übersteht. Dies
ermöglicht ein übersichtliches, randnahes
Arbeiten.

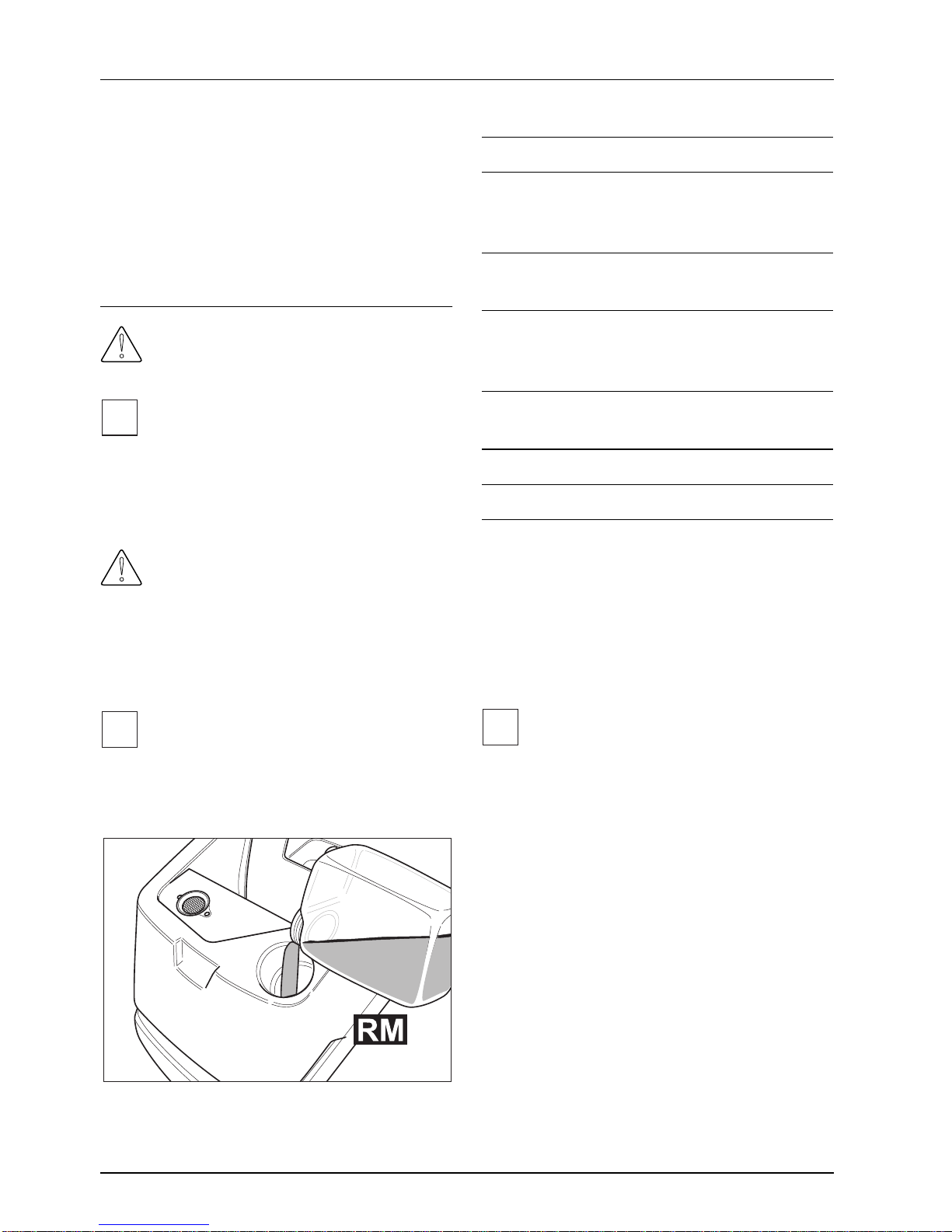

Reinigungsmittel einfüllen
Achtung!
Nur die empfohlenen Reinigungsmit-
tel verwenden. Für andere Reinigungsmit-
tel trägt der Betreiber das erhöhte Risiko
hinsichtlich der Betriebssicherheit und
Unfallgefahr. Nur Reinigungsmittel verwen-
den, die frei von Lösungsmitteln, Salz- und
Flusssäure sind.
Hinweis:
Keine stark schäumenden Reini-
gungsmittel verwenden.
nDeckel öffnen.
nFrischwasser (maximal 60 °C) einfüllen.
nReinigungsmittel beigeben.
Hinweise zur Dosierung beachten.
Empfohlene Reinigungsmittel
Reinigungsmittel sind im Fachhandel
erhältlich.
Fahren
nDeckel schließen.
nNetzstecker in Steckdose einstecken.
nHauptschalter auf „I“ stellen.
Hinweis:
Wenn der Bürstenmotor beim Ein-
schalten nicht anläuft, Bürstenmotor durch
Zurückziehen des Gerätes entlasten.
Fahrwerk
unten: Transport
oben: Reinigen
nGerät am Handgriff leicht anheben.
nVerriegelung herausziehen.
nFahrwerk in gewünschte Position
schwenken.
nVerriegelung einrasten.
i
i
Anwendung: Reinigungs-
mittel
Unterhaltsreinigung
(auch bei alkaliempfindli-
chen Böden)
RM 745
RM 746
Reinigung von Fett-
verschmutzungen RM 69 ES ASF RM 69 ASF
Grundreinigung (Strippen)
von alkalibeständigen
Hartbelägen
RM 752
Grundreinigung (Strippen)
von Linoleum RM 754
Sanitärreiniger RM 25 ASF
Desinfektionsreiniger RM 732
i

Betriebsanleitung BR/BD 530/530 XL Deutsch
8
Zum Arbeitsplatz fahren
nFahrwerk nach unten schwenken und
verriegeln.
nGerät zum Arbeitsplatz schieben.
Reinigen
nFahrwerk nach oben schwenken und
verriegeln.
nReinigung durchführen.
Vortriebsgeschwindigkeit einstellen
(nur BD 530 bzw. BD 530 XL)
nGeschwindigkeit drosseln:
Knopf in Richtung – drehen.
nGeschwindigkeit erhöhen:
Knopf in Richtung + drehen.
Achtung!
Vor Abnehmen der Bürste Geschwin-
digkeit zurückdrehen.
Wassermenge einstellen
nWassermenge entsprechend der Ver-
schmutzung des Bodenbelages am
Regulierknopf einstellen.
Hinweis:
Erste Reinigungsversuche mit ge-
ringer Wassermenge durchführen. Was-
sermenge Schritt für Schritt erhöhen, bis
das gewünschte Reinigungsergebnis
erreicht ist.
Saugbalken absenken
nHebel nach unten drücken; der Saugbal-
ken wird abgesenkt.
nSaugturbine am Schalter einschalten.
Hinweis:
Der Saugbalken passt sich auto-
matisch an die Bodenverhältnisse an und
bedarf keiner besonderen Justierung.
ZurVerbesserungdesAbsaugergebnisses
können Schräglage und Neigung des
Saugbalkens eingestellt werden.
i
i

Deutsch Betriebsanleitung BR/BD 530/530 XL
9
Achtung!
Gerät nicht auf der Stelle betreiben,
um Bodenbeschädigungen zu vermeiden.
nHandhebel betätigen, der Bürstenmotor
läuft an.
Anhalten und abstellen
nRegulierknopf der Wassermenge schlie-
ßen.
nGerät noch 1–2 m vorwärts fahren, um
Restwasser abzusaugen.
nSchalter Saugbetrieb ausschalten.
nSaugbalken anheben.
nFahrwerk nach unten schwenken und
verriegeln.
nHauptschalter auf „0“ stellen und Netz-
stecker ziehen.
Achtung!
Nach Beendigung der Arbeit müssen
die Scheibenbürsten bzw. die Bürstenwal-
zengrundsätzlichentlastetwerden (Gefahr
von Deformierung der Bürsten).
Schmutzwasser ablassen
Achtung!
Örtliche Vorschriften zur Abwasser-
behandlung beachten.
nAblassschlauch aus Halterung nehmen
und über einer geeigneten Sammelein-
richtung absenken. Schmutzwasser
durch Öffnen der Dosiereinrichtung ab-
lassen. Anschließend Schmutzwasser-
behälter mit klarem Wasser ausspülen.
Frischwasser ablassen
nVerschluss des Frischwassertanks mit
geeignetem Werkzeug (z. B. Münze) öff-
nen.

Betriebsanleitung BR/BD 530/530 XL Deutsch
10
Saugbalken einstellen
Schräglage
ZurVerbesserungdesAbsaugergebnisses
aufkeramischenBelägen(Fugen)kannder
Saugbalken um bis zu 5° verdreht werden:
nKreuzgriffe lösen.
nSaugbalken drehen.
nKreuzgriffe festdrehen.
Neigung
Bei ungenügendem Absaugergebnis kann
die Neigung des geraden Saugbalkens ge-
ändert werden.
nFlügelmuttern lösen.
nSaugbalken neigen.
nFlügelmuttern festdrehen.
Pflege und Wartung
Verletzungsgefahr!
Vor allen Arbeiten am Gerät Haupt-
schalter auf „0“ stellen und Netzstecker
ziehen.
nSchmutzwasser und restliche Reini-
gungsflüssigkeit ablassen und entsor-
gen.
Wartungsplan
Nach der Arbeit
Achtung!
Gerät nicht mit Wasser abspritzen
und keine agressiven Reinigungsmittel ver-
wenden.
nSchmutzwasser ablassen.
nSchmutzwasserbehälter mit klarem
Wasser ausspülen.
nGerät außen reinigen.
nFlusensieb prüfen, bei Bedarf reinigen.
nSauglippen abstreifen, auf Verschleiß
prüfen und bei Bedarf austauschen.
nBürsten auf Verschleiß prüfen, bei Be-
darf austauschen.
Monatlich
nBehälterdeckeldichtungen auf Zustand
prüfen, bei Bedarf austauschen.
Jährlich
nVorgeschriebene Inspektion durch Kun-
dendienst durchführen lassen.
!

Deutsch Betriebsanleitung BR/BD 530/530 XL
11
Wartungsarbeiten
Sauglippen austauschen
nKreuzgriffe lösen.
nSauglippen abziehen.
nNeue Sauglippen anbringen.
nKreuzgriffe festziehen.
Bürstenwalzen austauschen
nFlügelmuttern lösen.
nLagerdeckel abnehmen.
nBeide Bürstenwalzen herausnehmen,
neue einsetzen (Sechskant-Aufnahmen
der Bürstenwalzen beachten).
nLagerdeckel aufsetzen.
nFlügelmuttern festdrehen.
Scheibenbürsten austauschen
nVortrieb auf langsame Geschwindigkeit
(–) drehen.
nScheibenbürsten anheben.
nScheibenbürsten um ca. 45° gegen den
Uhrzeigersinn drehen.
nScheibenbürsten nach unten abneh-
men.
nEinsetzen der neuen Scheibenbürsten
in umgekehrter Reihenfolge.
nVortrieb auf gewünschte Geschwindig-
keit (+) drehen.
Wartungsvertrag
Für einen zuverlässigen Betrieb des
Gerätes können mit dem zuständigen
Kärcher-Verkaufsbüro Wartungsverträge
abgeschlossen werden.

Betriebsanleitung BR/BD 530/530 XL Deutsch
12
Frostschutz
Bei Frostgefahr
nFrisch- und Schmutzwassertank ent-
leeren.
nGerät in einem frostgeschützten Raum
abstellen.
Transport
nZum Transport auf einem Fahrzeug das
Gerät mit Spanngurten/Seilen gegen
Verrutschen sichern.
nBürsten herausnehmen, um Beschädi-
gungen der Bürsten zu vermeiden.
Ersatzteile
Eine Ersatzteilübersicht finden Sie am
Ende dieser Betriebsanleitung.
Garantie
In jedem Land gelten die von unserer
zuständigen Vertriebsgesellschaft heraus-
gegebenenGarantiebedingungen.Etwaige
Störungen beseitigen wir innerhalb der
Garantiefristkostenlos, soferneinMaterial-
oder Herstellungsfehler die Ursache sein
sollte.
Im Garantiefall wenden Sie sich bitte mit
Kaufbeleg an Ihren Händler oder die
nächste autorisierte Kundendienststelle.
EG-Konformitätserklärung
Hiermit erklären wir, dass die nachfolgend bezeichnete
Maschine aufgrund ihrer Konzipierung und Bauart
sowie in der von uns in Verkehr gebrachten
Ausführung den einschlägigen grundlegenden
Sicherheits- und Gesundheitsanforderungen den unten
aufgeführten EG-Richtlinien entspricht.
Bei einer nicht mit uns abgestimmten Änderung der
Maschine verliert diese Erklärung ihre Gültigkeit.
Produkt: Bürstenreinigungsgerät
Typ: 1.127-xxx
Einschlägige EG-Richtlinien:
EG - Maschinenrichtlinie (98/37/EG)
EG - Niederspannungsrichtlinie (73/23/EWG)
geändert durch 93/68/EWG
EG - Richtlinie Elektromagnetische Verträglichkeit
(89/336/EWG) geändert durch 91/263/EWG, 92/31/
EWG, 93/68/EWG
Angewandte harmonisierte Normen:
DIN EN 60 335-1 DIN EN 60 335-2-72
DIN EN 55 014-1: 2000+A1: 2001
DIN EN 55 014-2: 1997 DIN EN 61 000-3-2: 2000
DIN EN 61 000-3-3: 1995+A1: 2001
Angewandte nationale Normen: –
Es ist durch interne Maßnahmen sichergestellt, dass
die Seriengeräte immer den Anforderungen der
aktuellen EG-Richtlinien und den angewandten
Normen entsprechen.
Die Unterzeichnenden handeln im Auftrag und mit
Vollmacht der Geschäftsführung.
Alfred Kärcher GmbH & Co. KG
Cleaning Systems
D-71349 Winnenden
Alfred Kärcher Kommanditgesellschaft.
Sitz Winnenden;
Registergericht: Waiblingen, HRA 169.
Persönlich haftende Gesellschafterin:
Kärcher Reinigungstechnik GmbH. Sitz Winnenden,
2404 Registergericht Waiblingen, HRB
Geschäftsführer: Dr. Bernhard Graf,
Hartmut Jenner, Georg Metz
S. Reiser H. Jenner

Deutsch Betriebsanleitung BR/BD 530/530 XL
13
Hilfe bei Störungen
Verletzungsgefahr!
Vor allen Arbeiten am Gerät Haupt-
schalter auf „0“ stellen und Netzstecker
ziehen.
nSchmutzwasser und restliche Reini-
gungsflüssigkeit ablassen und entsor-
gen.
Bei Störungen, die mit Hilfe dieser Tabelle
nicht behoben werden können, Kunden-
dienst rufen.
!
Störung Behebung
Gerät lässt sich nicht starten. Überlastsicherung eindrücken.
Prüfen, ob Netzstecker eingesteckt ist.
Ungenügende
Wassermenge. Frischwasserfüllstand prüfen, ggf. Tank auffüllen.
Schläuche auf Verstopfung prüfen, ggf. Verstopfung
beseitigen.
Ungenügende Saugleistung. Behälterdeckeldichtungen reinigen und auf Dichtigkeit
prüfen, ggf. austauschen.
Flusensieb reinigen.
Sauglippen am Saugbalken reinigen, ggf. austauschen.
Saugschlauch auf Verstopfung prüfen, ggf. Verstopfung
beseitigen.
Saugschlauch auf Dichtigkeit prüfen, ggf. austauschen.
Überprüfen, ob Dosierventil am Schmutzwasser-
Ablassschlauch geschlossen ist.
Einstellung des Saugbalkens überprüfen.
Ungenügendes Reinigungs-
ergebnis. Bürsten auf Verschleiß und Eignung prüfen, ggf. austau- schen.
Bürsten drehen nicht. Prüfen, ob Fremdkörper die Bürsten blockiert, ggf. Fremd-
körper entfernen.
Überlastsicherung eindrücken.

Betriebsanleitung BR/BD 530/530 XL Deutsch
14
Zubehör
Entsprechend der jeweiligen Reinigungs-
aufgabe kann das Gerät mit verschiede-
nem Zubehör ausgestattet werden.
Fragen Sie nach unserem Katalog oder
besuchen Sie uns im Internet unter
www.karcher.com.
Bezeichnung Teile-Nr.
BR 530 Teile-Nr. BR 530 XL Beschreibung Stück Gerät
benötigt
Stück
Bürstenwalze, weiß
(Standard) 5.762-169 5.762-208 zur Unterhaltsreinigung auch stärker ver-
schmutzter Böden
12
Bürstenwalze,schwarz
(weich) 5.762-172 5.762-211 zum Polieren und zur Unterhaltsreinigung
empfindlicher Böden
12
Bürstenwalze, rot
(hoch/tief) 5.762-170 5.762-209 zum Schrubben von Strukturböden (Sicher-
heitsfliesen usw.)
12
Bürstenwalze, grau
(hart) 5.762-171 5.762-210 zur Grundreinigung stark verschmutzter Bö-
den und zur Entschich-
tung (z. B. Wachse,
Acrylate)
12
Padwalzenwelle 4.762-184 4.762-214 zur Aufnahme von Wal-
zenpads 12
Walzenpad (weiß) 6.369-388 6.369-388 zum Feinpolieren von
Böden 20 60 (XL: 80)
Walzenpad (rot) 6.369-453 6.369-453 zur Reinigung von leicht
verschmutzten Böden 20 60 (XL: 80)
Walzenpad (grün) 6.369-452 6.369-452 zur Reinigung von nor-
mal bis stark ver-
schmutzten Böden
20 60
(XL: 80)
Walzenpad (gelb) 6.369-451 6.369-451 zum Polieren von Böden 20 60
(XL: 80)

Deutsch Betriebsanleitung BR/BD 530/530 XL
15
Bezeichnung Teile-Nr.
BD 530 Teile-Nr. BD 530 XL Beschreibung Stück Gerät
benötigt
Stück
Scheibenbürsten,natur
(weich) 6.906-056 6.905-866 zum Polieren von Böden 1 1
Scheibenbürste, weiß 6.906-054 6.905-864 zur Reinigung gering
verschmutzter oder
empfindlicher Böden
11
Scheibenbürste, grau
Grit (hart) 6.906-055 6.905-865 zur Reinigung stark ver- schmutzter Böden 11
Treibteller 6.906-332 6.906-331 zur Aufnahme von Pads 1 1
Disc-Pad (rot) 6.369-024 6.369-017 zur Reinigung leicht ver-
schmutzter Böden 51
Disc-Pad (grün) 6.369-023 6.369-016 zur Reinigung normal
verschmutzter Böden 51
Disc-Pad (schwarz) 6.369-022 6.369-015 zur Reinigung stark ver-
schmutzter Böden 51
Bezeichnung Teile-Nr.
BR/BD
530
Teile-Nr.
BR/BD
530 XL Beschreibung Stück Gerät
benötigt
Stück
Sauglippen einseitig
Gummilippe, blau 6.273-185 6.273-185 Standard Paar 1 Paar
Gummilippe, braun 6.273-168 6.273-168 ölfest Paar 1 Paar
Saugbalken, gerade 4.777-027 4.777-027 Standard 1 1
Saugbalken, gebogen 4.777-028 4.777-028 Standard 1 1
Sauglippen wendbar (nur für Saugbalken 4.777-047 und 4.777-054)
Saugbalken, gerade 4.777-047 4.777-047 Standard 1 1
Saugbalken, gebogen 4.777-054 4.777-054 Standard 1 1
Gummilippe, blau 6.273-204 6.273-204 Standard 1 1
Gummilippe, braun 6.273-207 6.273-207 ölfest 1 1
Verlängerungskabel 6.647-022 6.647-022 20 m 1 1

Betriebsanleitung BR/BD 530/530 XL Deutsch
16
Technische Daten
Einheit BR 530
(BR 530 XL) BD 530 (BD 530 XL)
Leistung
Nennspannung V/Hz 220–230 /1~50,60 220–230 /1~50,60
Leistungsaufnahme W 1600 (1900) 1600 (1900)
Saugmotorleistung W 900 900
Bürstmotorleistung W 800 800
Saugen
Saugleistung, Luftmenge l/s 47 47
Saugleistung, Unterdruck mbar 225 225
Reinigungsbürste
Arbeitsbreite mm 460 (530) 460 (530)
Durchmesser mm 96 460 (530)
Bürstendrehzahl 1/min 1500 140
Maße und Gewichte
Theoretische Flächenleistung m2/h 1840 (2120) 1840 (2120)
Volumen Frisch-/Schmutzwassertank l 40/40 40/40
Gewicht kg 55 (60) 55 (60)
Geräuschemission
Schalldruckpegel
(EN 60704-1) dB(A) 70 70
Gerätevibrationen
Schwingungsgesamtwert
(ISO 5349) m/s20,4 0,5

English Operating Instructions BR/BD 530/530 XL
17
Safety notes
Before using the unit, please read and
comply with the operating instructions and
the enclosed brochure “Safety instructions
for brush cleaning units and spray
extraction units”, No. 5.956-251.
It is permitted to operate the unit on
surfaces with no more than a 2 % incline.
The unit may only be operated when the
hood and all covers have been closed.
While the unit is being operated, the
main switch must not be set to “0”.
Symbols
The following symbols are used in these
operating instructions:
Danger!
Indicates imminent danger. Non-
compliance with this warning may result in
death or serious injury.
Caution!
Indicates a potentially dangerous
situation.Non-compliancewiththiswarning
may result in slight injury or damage to
property.
Information:
Indicates application tips and
important product information.
Function
TheBR/BD 530andBR/BD 530 XLisused
for wet-cleaning of level floors. It can easily
be adjusted to a particular cleaning task by
setting the water flow rate and extraction of
dirty water.
An operating width of up to 460 mm or
530 mm(XLmodel)andan40 lfresh-water
tank and dirty-water tank enable effective
cleaning over a prolonged period.
Mains operation enables high performance
without any restrictions on working time.
Intended use
Usethisunitexclusively in accordancewith
the information in these operating
instructions.
– The unit may be used for cleaning non-
moisture-sensitive smooth floors only.
– The unit is not suitable for cleaning
frozen floors (e.g. in cold-storage
depots).
– The unit may be fitted with original
accessories and spare parts only.
Protection of the
environment
Please dispose of packaging in an
environmentally friendly manner
The packaging materials can be
recycled. Please do not dispose of the
packaging with domestic refuse but
have it recycled.
Please dispose of old units in an
environmentally friendly manner
Old units contain valuable recyclable
materials which should be reclaimed.
Batteries, oil and similar substances
must not pollute the environment. Please
therefore dispose of old units via suitable
collection systems.
!
i

Operating Instructions BR/BD 530/530 XL English
18
Operating and function controls
1 Push handle
2 Trigger lever for brush mode
3 Control console
4 Electronics module and fuses
(unter the control console)
5 Lever for raising/lowering the
suction bar
6 Drainage hose for dirty water
7 Suction hose
8 Cover
9 Star knobs for replacing the squeegee
blades
10 Suction-bar suspension device
11 Wing nuts for inclining the suction bar
12 Star knob for attachment and angular
positioning of the suction bar
13 Suction hose-suction motor connection
14 Suction bar**
15 Rating plate
16 Roller brushes (BR model)
Disc brushes (BD model)*
17 Cleaning head
18 Running gear
19 Handle
20 Locking device
21 Cover
22 Screw for locking the tank
Under the cover:
23 Fresh-water filler inlet
24 Fluff strainer
25 Dirty-water tank
* not illustrated
** not supplied with the appliance

English Operating Instructions BR/BD 530/530 XL
19
Instrument panel
1 Detergent metering
2 Master switch 3 Overload fuse 4 Suction turbine switch
Before switching on the unit
Unloading the unit
nAttach push handle with the 4 supplied
screws and fit the caps.
nPlace the long, lateral planks from the
packaging on the pallet and form
a ramp.
nSecure the planks with nails.
nSupport the ramp by placing the shorter
planks underneath.
nRemove the wooden laths.
nRaise the cleaning head and remove
the cardboard packaging.
nThe unit can now be moved down the
ramp.
Attaching the suction bar
nInsert the suction bar into the suction-
barsuspensiondevice,ensuringthatthe
profiled sheet is situated over the
suspension device.
nTighten the star knobs.
nAttach the suction hose.

Operating Instructions BR/BD 530/530 XL English
20
Attaching the brushes
BD 530 or BD 530 XL
Before switching on the unit, the disc
brushes must be attached (see
“Maintenance procedures”).
Operation
Caution!

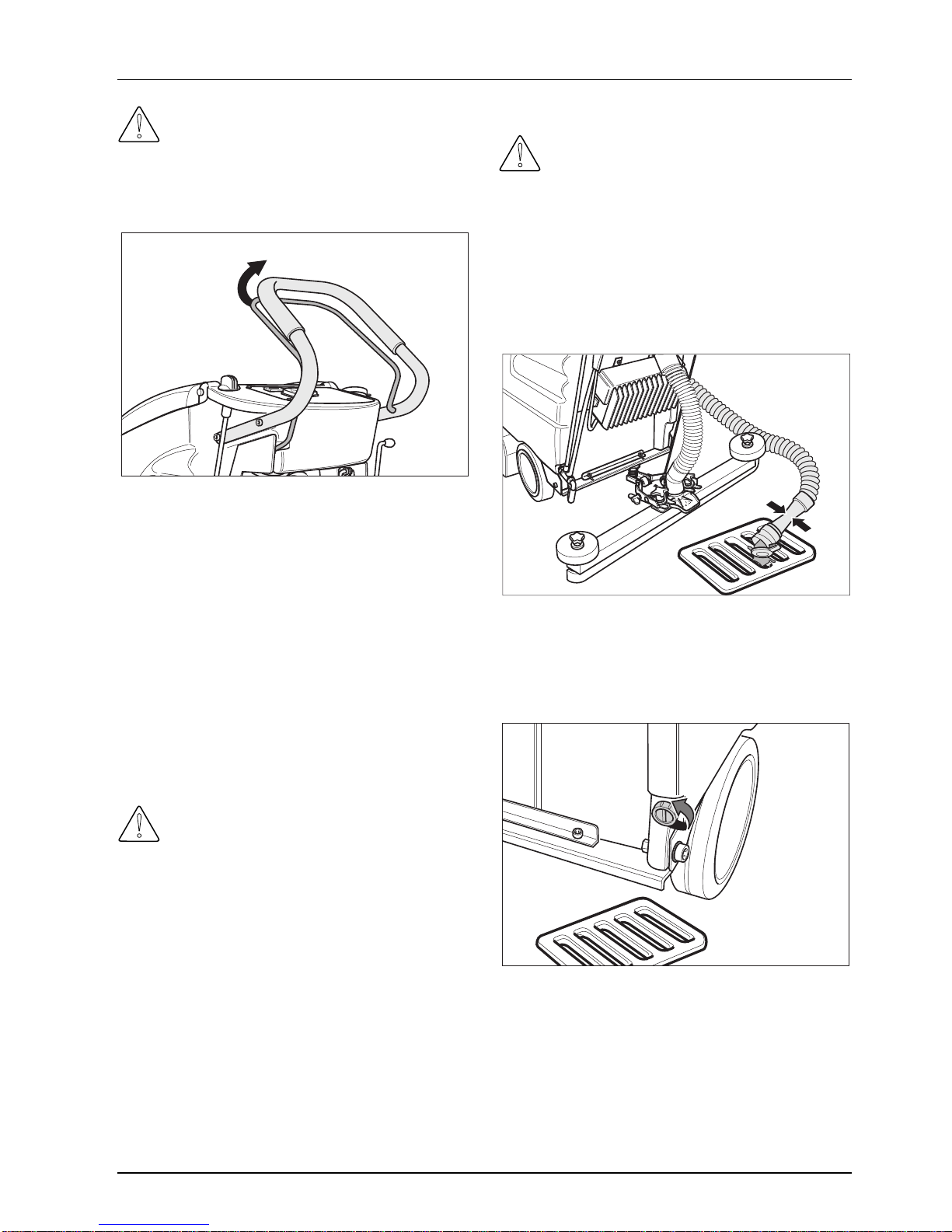

Before reversing, raise the suction
bar. Information:
The unit is designed with the brush
head projecting from the right side,
enabling the operator to clean up to
the very edge.
Adding detergent
Caution!
Use the recommended detergents
only. If other detergents are used, the
operator increases the risk of malfunctions
and accidents.
Detergents must not contain solvents,
hydrochloric acid or hydrofluoric acid.
Information:
Do not use detergents which foam
vigorously.
nOpen the cover.
nFill with fresh water (maximum 60 °C).
nAdd detergent.
Comply with the metering information.
Recommended detergents
Detergents are available from specialist
outlets.
Driving
nClose the cover.
nInsert the mains plug into the socket.
nSet master switch to “I”.
Information:
Ifthebrushmotordoesnotstartwhen
switched on, unload the brush motor by
pulling back the unit.

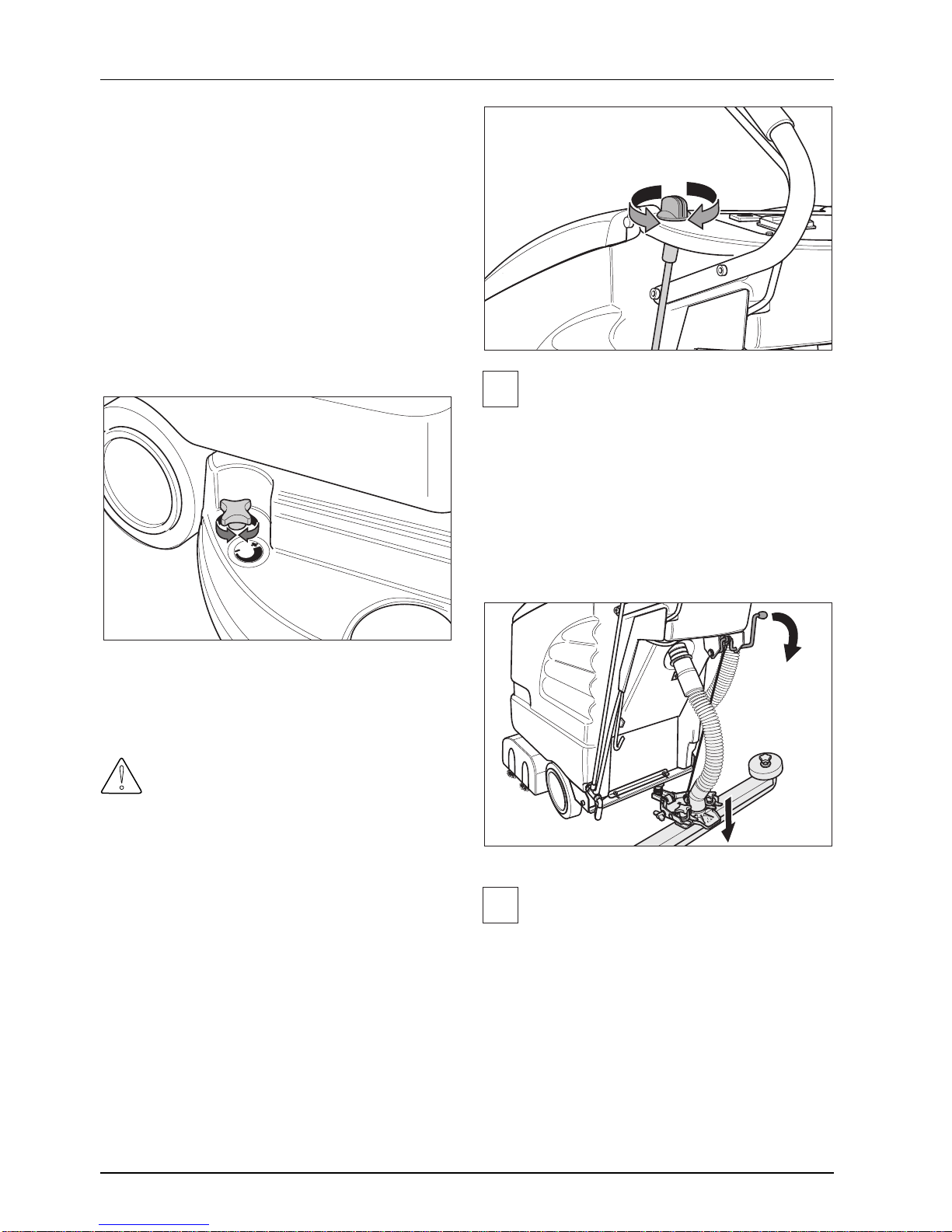

Running gear
Down: Transportation
Up: Cleaning
nRaise the unit slightly with the handle.
nPull out the locking device.
nSwivel the running gear into the desired
position.
nEngage the locking device.
Driving to the place of work
nSwivel down the running gear and lock.
nPush the unit to the place of work.
i
i
Application: Detergents
Maintenance cleaning
(also for alkaline-sensitive
floors)
RM 745
RM 746
Cleaning greasy dirt
deposits RM 69 ES ASF RM 69 ASF
Basic cleaning (stripping)
alkaline-resistanthardfloor
coverings
RM 752
Basic cleaning (stripping)
linoleum RM 754
Sanitary cleaner RM 25 ASF
Disinfectant cleaner RM 732
i
