ACHTUNG: Lesen Sie diese Anleitung vor der Montage und Inbetriebnahme vollständig und
sorgfältig durch. Sie enthält wichtige Informationen zur Montage und Verwendung.
39051 39052 21.12.2022

Inhalt
Symbolerklärung ................................................................................................................................................................
Sicherheitshinweise ............................................................................................................................................................
Garantie ..........................................................................................
Anleitung Gartenhaus ........................................................................................................................................................
Lieferumfang ..........................................................................................
Übersicht ................................................................................................
Explosionszeichnung .............................................................................
Aufbau ....................................................................................................
Garantieschein ....................................................................................................................................................................
Karibu Holztechnik GmbH ● Eduard-Suling-Str. 17 ● 28217 Bremen [email protected]

Symbolerklärung
ACHTUNG
Das Achtung-Symbol weist Sie auf Gefahren hin, bei denen Unfälle oder Beschädi-
gungen auftreten können.
i
INFO
Das Info-Symbol gibt Ihnen wichtige Hinweise und weist Sie auf Probleme während des
Montagevorgangs hin. Beachten Sie diese, bevor der entsprechende Montageschritt-
durchgeführt wird, um Probleme zu verstehen und vermeiden zu können.
Allgemeines
Die Montage und Bedienungsanleitung gehört zum Gartenhaus: Sie enthält wichtige Informationen zur Montage
und Verwendung. Lesen Sie die Montageanleitung, insbesondere die Sicherheitshinweise sorgfältig durch, be-
vor Sie das Gartenhaus in Betrieb nehmen. Benutzen Sie das Gartenhaus nur wie beschrieben, damit es nicht
versehentlich zu Verletzungen oder Schäden kommt. Sollten Sie das Gartenhaus an Dritte weitergeben, ist diese
Montageanleitung mit zu überreichen.
Bestimmungsgemäßer Gebrauch
Der Artikel ist ausschließlich für den privaten Gebrauch bestimmt und nicht für den gewerblichen Einsatz
geeignet. Verwenden Sie das Gartenhaus nur wie in dieser Montage und Bedienungsanleitung beschrieben. Jede
andere Verwendung gilt nicht als bestimmungsgemäß und kann zu Sachschäden oder Personenschäden führen.
Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen oder falschen
Gebrauch entstanden sind.
Karibu Holztechnik GmbH ● Eduard-Suling-Str. 17 ● 28217 Bremen [email protected]

Sicherheitshinweise
Vorbereitung der Stellfläche bzw. des Fundaments
• Gartenhaus: Unabdingbar für die Stabilität, Funktion und Haltbarkeit Ihres Hauses ist ein gutes Fundament. Nur ein absolut
waagerechtes und tragfähiges Fundament gewährleistet einwandfreie Passung der Wände und gute Stabilität.
Wir empfehlen hierfür eine Fundamentplatte oder ein Streifenfundament, sodass alle Unterleger komplett fl ächig aufl iegen. Das
Fundament sollte geringfügig größer als der Unterlegerplan sein. Weiterhin muss die Platte mindestens 10 cm höher als der umgebende
Boden sein. Dies dient als Spritzschutz. Die Unterleger müssen zu einem rechtwinkligen Viereck verlegt werden.
Achtung: Die Unterleger werden zum Teil als Palette für das komplette Paket genutzt. In diesem Fall sind die Unterleger als erstes
von den Querhölzer loszuschrauben. Die Unterleger sind produktionsbedingt immer sägerau. Dies ist keine Beeinträchtigung und stellt
deshalb keinen Reklamationsgrund dar.
Jeder Unterleger ist fest mit dem Fundament zu verbinden. Dies dient der Windsicherung. Die Verpackungsfolie Ihres Hauses schneiden
Sie in ca. 65 mm breite Streifen und legen diese unter die Unterleger als Schutz gegen aufsteigende Feuchtigkeit.

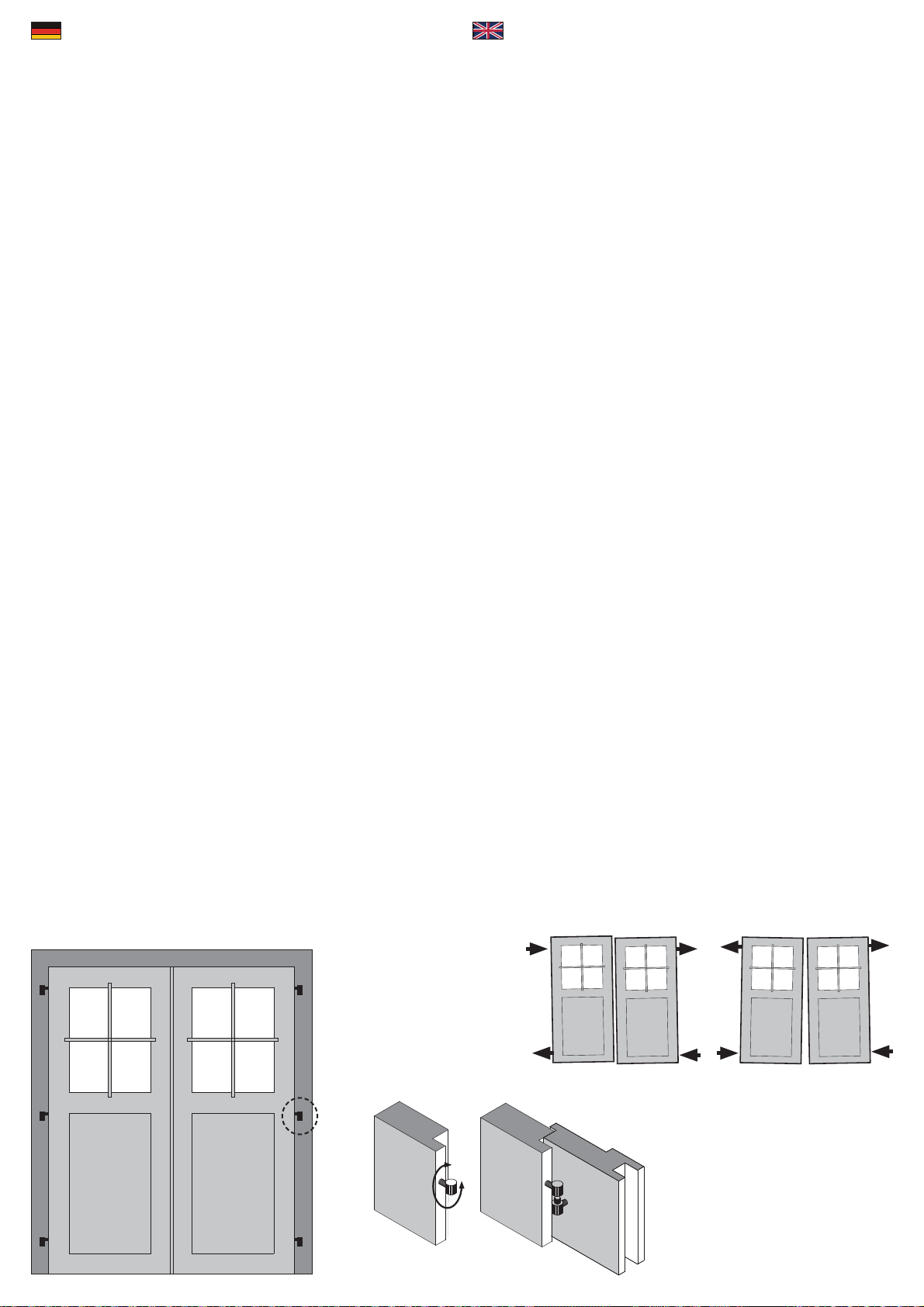

Wartung und Reinigung (Pflegehinweise)
• Halten Sie das Dach des Holzgartenhauses sauber und frei von Schmutz und Laub, um Schäden durch Feuchtigkeit zu vermeiden.
• Prüfen Sie regelmäßig, ob das Holzgartenhaus gut befestigt ist und ob alle Schrauben und Nägel fest angezogen sind.
• Streichen oder lackieren Sie das Holz des Gartenhauses regelmäßig, um es vor Witterungseinfl üssen zu schützen und seine
Lebensdauer zu verlängern.
• Reinigen Sie das Holzgartenhaus regelmäßig, um Schmutz und Staub zu entfernen und um Schädlingsbefall zu vermeiden.
• Vermeiden Sie, das Holzgartenhaus zu überladen oder zu stark zu belasten, um Schäden durch übermäßige Belastung zu vermeiden.
• Stellen Sie sicher, dass das Holzgartenhaus ausreichend belüftet ist, um Schimmelbildung zu vermeiden.
• Prüfen Sie regelmäßig, ob das Holzgartenhaus frei von Schädlingsbefall ist und behandeln Sie es gegebenenfalls entsprechend.
• Verwenden Sie beim Reinigen und Lackieren des Holzgartenhauses nur geeignete Produkte, um das Holz nicht zu beschädigen.
• Entfernen Sie bei Bedarf Schnee vom Dach des Holzgartenhauses, um Schäden durch zu große Belastung zu vermeiden.
5 Jahre Garantie
Wir gewähren Ihnen - jedoch nur auf unsere Produkte soweit sie aus Holz bestehen, nicht auf damit verbundene Bauteile oder Bestandteile
unseres Produktes aus anderem Material - ab unserem Lieferdatum 5 Jahre Garantie auf die Funktion.
Eine Garantie besteht ausschließlich bei Berücksichtigung der Hinweise eines Informationsheftes, welches bei jeder Lieferung beiliegt,
der Aufbauanleitung und der Allgemeinen Geschäftsbedingungen.
Innerhalb der Garantiezeit werden fehlerhafte Teile kostenlos ersetzt und geliefert. Die durch den Austausch entstehenden Kosten
sind im Garantieanspruch nicht enthalten. Garantieansprüche können nur in Verbindung mit Originalbeanstandungsformular und
Originalkaufbeleg in Anspruch genommen werden, daher bitten wir Sie diese Dokumente sorgfältig aufzubewahren.

39051 39052
Vergleichen Sie zuerst die Material-
liste mit Ihrem Paketinhalt! Bitte haben Sie
Verständnis, dass Beanstandungen nur im nicht
aufgebauten Zustand bearbeitet werden können!
Vergelijk eerst de lijst van materialen
met de inhoud van uw pakket! Reclamaties kun-
nen alleen in behandeling worden genomen zo-
lang de onderdelen nog niet zijn gemonteerd!
Commencez par comparer la liste du
matériel avec le contenu de votre paquet! Sachez
que nous traitons uniquement les réclamations
concernant le matériel à l’état non monté!
En primer lugar, compare la lista de ma-
terial con el contenido del paquete. Rogamos
entienda que las reclamaciones sólo pueden ser
tramitadas antes de montar el objeto!
First compare the list of materials with
your package contents! Please understand that
complaints can be processed in the non-built
status only!
Confrontate questa distinta materiali
prima con il contenuto del pacchetto! Vi preghia-
mo di comprendere che eventuali reclami pos-
sono essere accolti solo prima del montaggio!
Nejprve překontrolujte obsah balení
podle materiálového listu! Mějte pochopení pro
to, že případnou reklamací se můžeme zabývat
pouze tehdy, když díly nebudou smontované!
Za pomoci tohoto seznamu můžete jednotlivé
díly přiřadit k montážnímu návodu.
1 x D1 1652 x 705 x 36mm ID 75115
1 x D2 1652 x 705 x 36mm ID 75116
3 x N1 930 x 690 x 16mm ID 75352
3 x N2 1400 x 930 x 16mm ID 24219
1 × ID 16034
6 x 3,5 x 30mm ID 42572
50 x 4 x 16mm ID 3690
750 x 4 x 30mm ID 3686
600 x 4 x 50mm ID 3688
4 x 4 x 70mm ID 3689
50 x 4,5 x 80mm ID 9204
38 x U1 478 x 96 x 19mm ID 73741
38 x U2 1790 x 96 x 19mm ID 75172
21 x U3 2380 x 96 x 19mm ID 44696
1 x B1 1388 x 18 x 18mm ID 77589
2 x B2 1635 x 36 x 18mm ID 75185
6 x B3 240 x 45 x 18mm ID 16392
3 x B4 1635 x 45 x 18mm ID 68898
7 x B5 1800 x 45 x 18mm ID 19546
1 x B6 1580 x 58 x 18mm ID 75181
2 x B7 1645 x 58 x 18mm ID 75201
8 x B8 1880 x 58 x 18mm ID 67644
2 x B9 1420 x 95 x 18mm ID 20267
2 x B10 2145 x 95 x 18mm ID 18332
2 x B11 2380 x 95 x 36mm ID 76151
7 x B12 1835 x 45 x 38mm ID 18355
5 x B13 1770 x 60 x 40mm ID 27696
1 x P1 1790 x 183 x 19mm ID 75198
1 x P2 1790 x 183 x 19mm ID 75199
1 x H1 1520 x 58 x 36mm ID 75182
2 x ID 3709
1 x ID 3724
6 x ID 3717
2 x ID 7378
2 x ID 62656
4 x ID 21292

B 5
B 9
B 5
B 8
B 10
B 11
B 6
B 13
B 13
B 3
B 12
B 12
B 13
B 13
B 12
B 12
B 12
B 12
B 12
B 11
B 10
B 9
B 8
B 8
B 8
B 8
B 8
B 8
B 8
B 7
B 7
B 5
B 5
B 5
B 4
B 4
B 4
B 3
B 3
B 2
B 2
B 1
N 1
N 1
N 1
N 2
N 2
N 2
B 5
P 1
P 2
H 1
D 2
D 1
U 1
U 1
U 2
U 2
U 3
U 3

01 1x
B 13
AA
B
02.1
Ø3mm
4×30
2x
!
04
ca 60mm
ca 40mm
90°
2415 mm
1825 mm
B 13 = B
B 13
B 13 = A
B 13 = B
Ø3mm
4,5×80
4,5×80
8x
B 13
B 13 = A
03 2x
B 13
2x
4×30
16x
02
B 13
2415 mm
02.1
B 13 = A

!
05.1
05.3
05.4
05.2
05
B 12
B 12
B 12
B 12
1790mm
2380mm
4×50
8x
05.1 05.2 05.3 05.4
18mm
18mm
18mm
18mm
18mm
18mm
18mm
18mm
4x50
4x50
4x50
4x50

19x
U 3
19x
U 2
19x
U 1
19x
U 2
06
4×30
76x
4×50
304x
19x
U 1
B 4
B 4
1425mm
06.1
06.2
06.206.1
Ø3mm
4×50
Ø3mm
4×50
B 4 B 4
Ø3mm
4×30
30mm
30mm
30mm
30mm
Leim! Achten Sie auf die gleiche Höhe
Glue! Look for the same height
Colle! Faites attention à la même hauteur
Lijm! Besteed aandacht aan de dezelfde hoogte
Pegamento! Prestar atención a la misma altura
Colla! Prestare attenzione alla stessa altezza
Klíh! Dávejte pozor na stejnou výšku

08
09
4×50
14x
4×50
8x
A
07
B
4×50
Ø3mm
07.1
B 12
B 12
B 12
38x
4×50
Ø3mm
07.1
A
A
38x
4×50
114x
B
A
P 1
P 2
Ø3mm
4×50
2x
2x
U 3
4×50
Ø3mm
