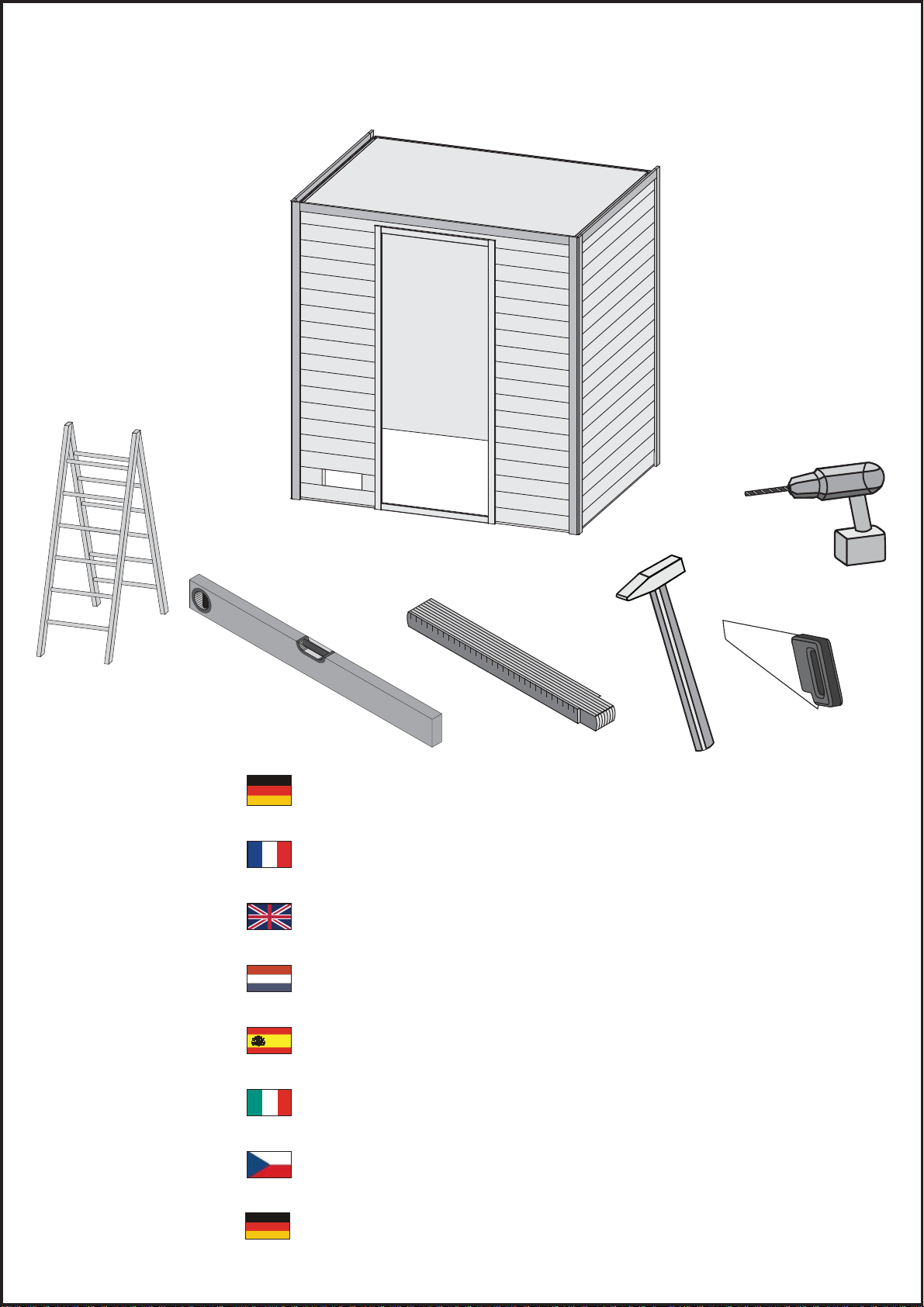

Karibu 80460 Instruction Manual

80460 10.05.2017
Service-Hotline: [phone]
Aufbauanleitung
notice de montage
Building Instructions
montagehandleiding
Instrucciones de construcción
Istruzioni per il montaggio
Montážní návod

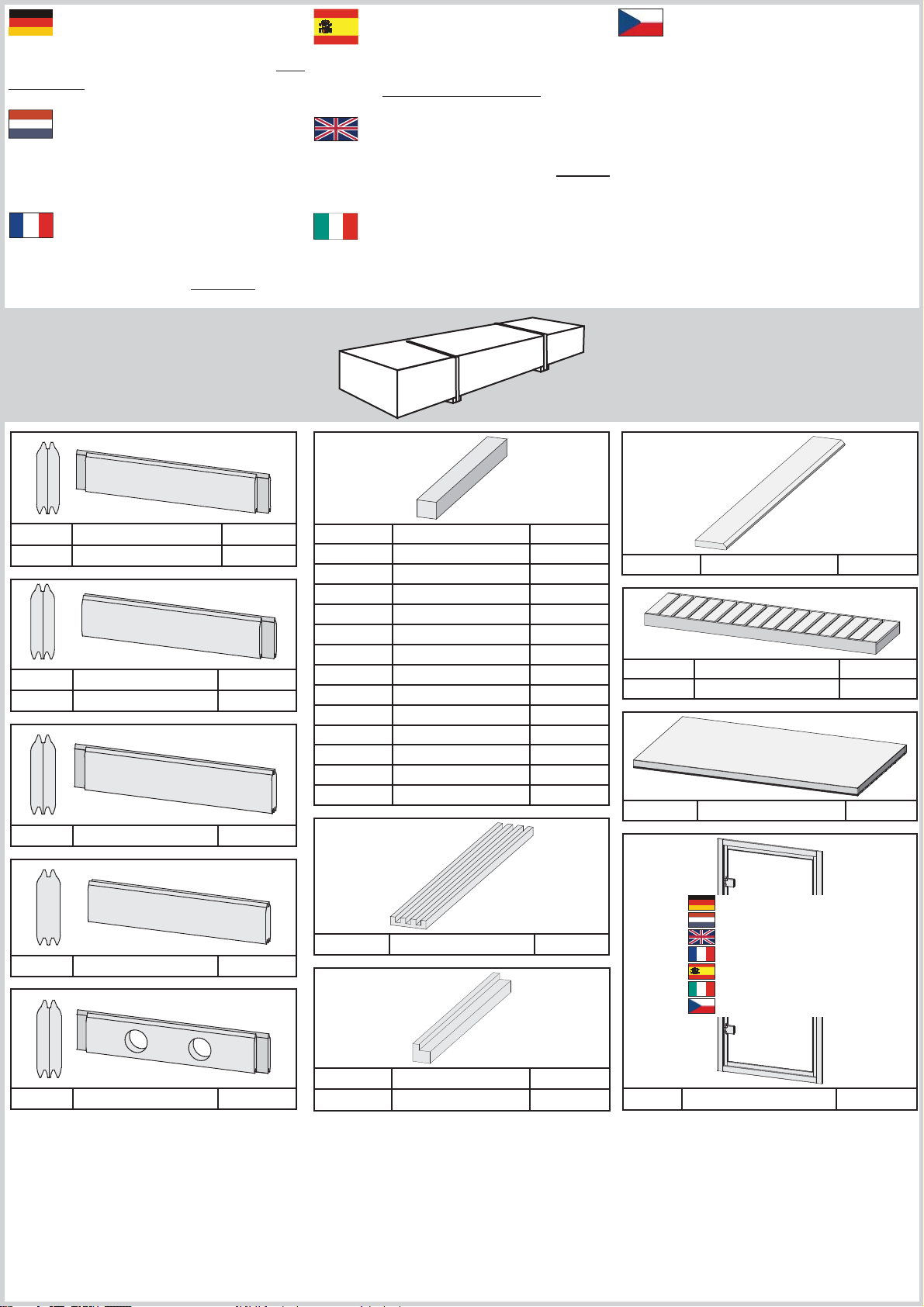

36 x A1 1380 x 121 x 38mm ID 26573
18 x A2 1881 x 121 x 38mm ID 21429
1 x A3 135 x 121 x 38mm ID 80223
16 x A4 545 x 121 x 38mm ID 21876
17 x A5 545 x 121 x 38mm ID 21868
1 x A6 135 x 121 x 38mm ID 80224
1 x A7 1881 x 121 x 38mm ID 21864
1 x B1 1920 x 20 x 3mm ID 20799
2 x B2 1810 x 90 x 16mm ID 71513
5 x B3 2000 x 58 x 17mm ID 48541
2 x B4 250 x 45 x 18mm ID 26716
2 x B5 550 x 45 x 18mm ID 26717
2 x B6 800 x 45 x 18mm ID 24796
2 x B7 1308 x 45 x 18mm ID 26580
2 x B8 1809 x 45 x 18mm ID 21831
2 x B9 2100 x 45 x 18mm ID 19547
1 x B10 300 x 95 x 18mm ID 19130
4 x B11 480 x 95 x 18mm ID 20930
4 x B12 565 x 95 x 18mm ID 15498
2 x B13 800 x 58 x 28mm ID 15493
4 x B14 1916 x 36 x 36mm ID 21431
1 x E1 1850 x 110 x 26mm ID 26480
2 x E2 250 x 45 x 45mm ID 3863
2 x E3 555 x 45 x 45mm ID 40301
4 x E4 2000 x 58 x 17mm ID 48545
1 x L1 1810 x 250 x 90mm ID 26576
1 x L2 1810 x 550 x 90mm ID 43994
2 x M1 1338 x 918 x 55mm ID 26575
Siehe Türpaket
Opmerking Door Package
Note Door Package
Remarque Package porte
Nota Paquete Puerta
Nota Door Package
Poznámka Door balíček
1 x D1
Vergleichen Sie zuerst die Material-
liste mit Ihrem Paketinhalt! Bitte haben Sie
Verständnis, dass Beanstandungen nur im nicht
aufgebauten Zustand bearbeitet werden können!
Vergelijk eerst de lijst van materialen
met de inhoud van uw pakket! Reclamaties kun-
nen alleen in behandeling worden genomen zo-
lang de onderdelen nog niet zijn gemonteerd!
Commencez par comparer la liste du
matériel avec le contenu de votre paquet! Sachez
que nous traitons uniquement les réclamations
concernant le matériel à l’état non monté!
En primer lugar, compare la lista de ma-
terial con el contenido del paquete. Rogamos
entienda que las reclamaciones sólo pueden ser
tramitadas antes de montar el objeto!
First compare the list of materials with
your package contents! Please understand that
complaints can be processed in the non-built
status only!
Confrontate questa distinta materiali
prima con il contenuto del pacchetto! Vi preghia-
mo di comprendere che eventuali reclami pos-
sono essere accolti solo prima del montaggio!
Nejprve překontrolujte obsah balení
podle materiálového listu! Mějte pochopení pro
to, že případnou reklamací se můžeme zabývat
pouze tehdy, když díly nebudou smontované!
Za pomoci tohoto seznamu můžete jednotlivé
díly přiřadit k montážnímu návodu.
80460

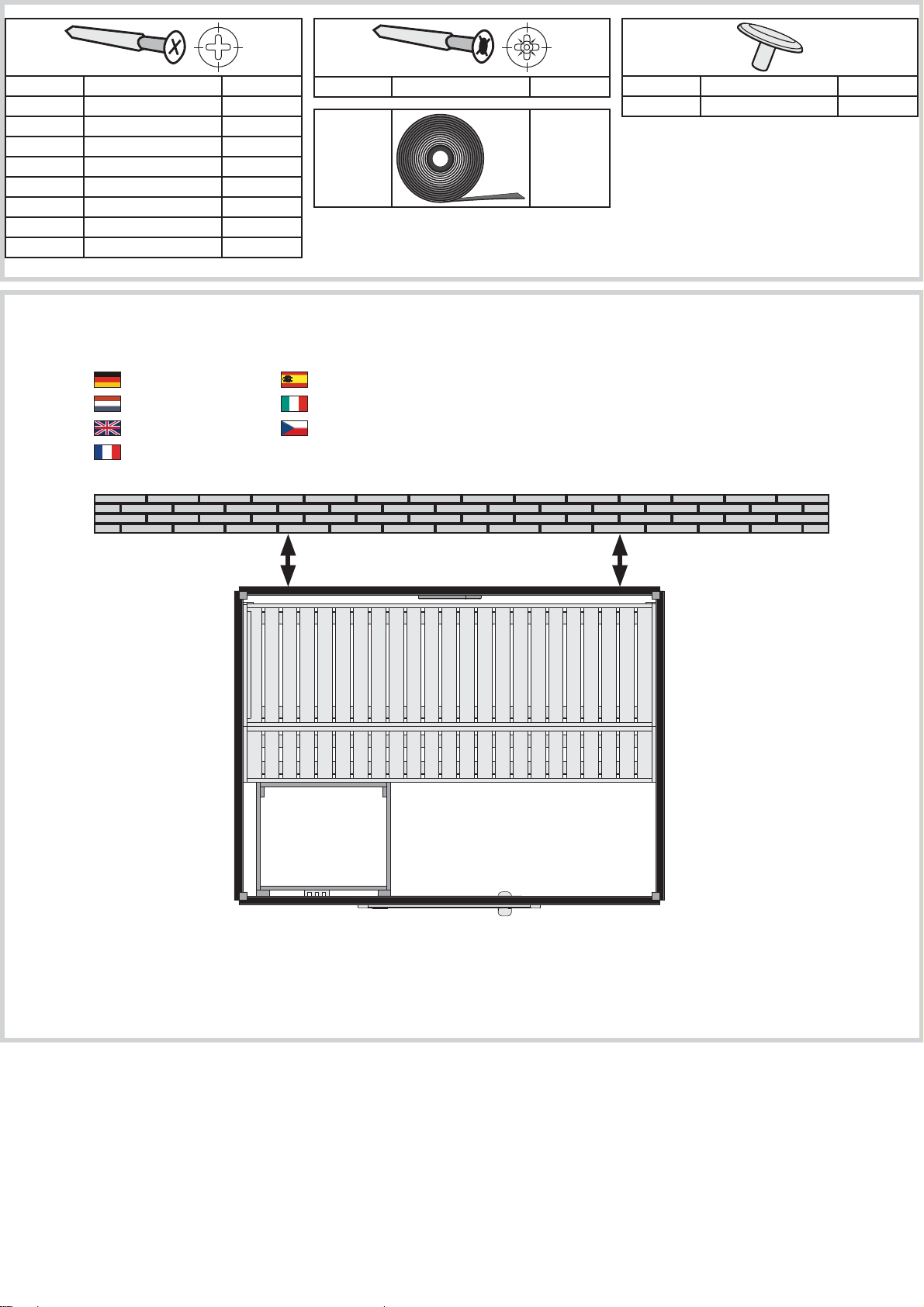

20 x 4 x 30mm ID 3686
60 x 4 x 35mm ID 3687
350 x 4 x 40mm ID 21925
30 x 4 x 50mm ID 3688
30 x 4 x 70mm ID 3689
25 x 4,5 x 80mm ID 9204
20 x 6 x 60mm ID 14014
20 x 6 x 80mm ID 47558
80 x 6 x 90mm ID 26715
50 x 4,5 x 40mm ID 26285
10m ID 14025
60 x S1 4 x 30mm ID 26116
6 x S2 12 x 18mm ID 46403
>10cm>10cm

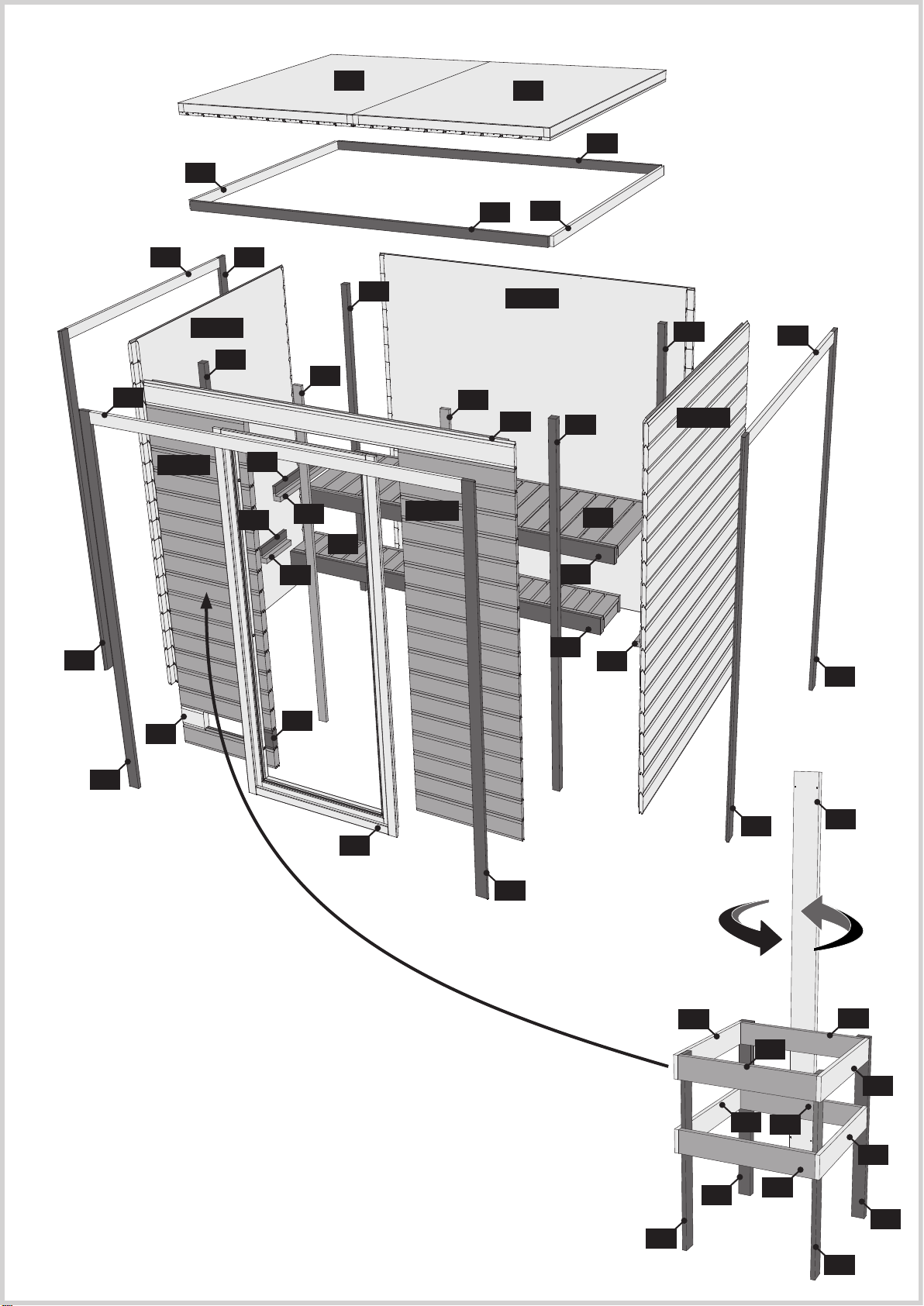

Draufsicht
bovenaanzicht
Top view
vue de dessus
vista desde arriba
vista dall‘alto
půdorys

B 12
B 12
B 11
B 11
B 11
B 6
B 13
E 1
B 6
B 12
B 12
B 13
B 11
B 8
B 3
B 2
B 3
B 14
B 7
B 3
E 4
B 2
E 4
B 3
B 3
B 4
B 5
B 7
B 8
B 9
B 9
B 14
B 14
B 14
M 1
M 1
L 1
L 2
E 4
E 2
E 4
E 3
E 2
17x A 2
A 2
18x A 1
18x A 1
A 3
16x A 4
17x A 5
A 6
D 1

16x
A 4
18x
A 1

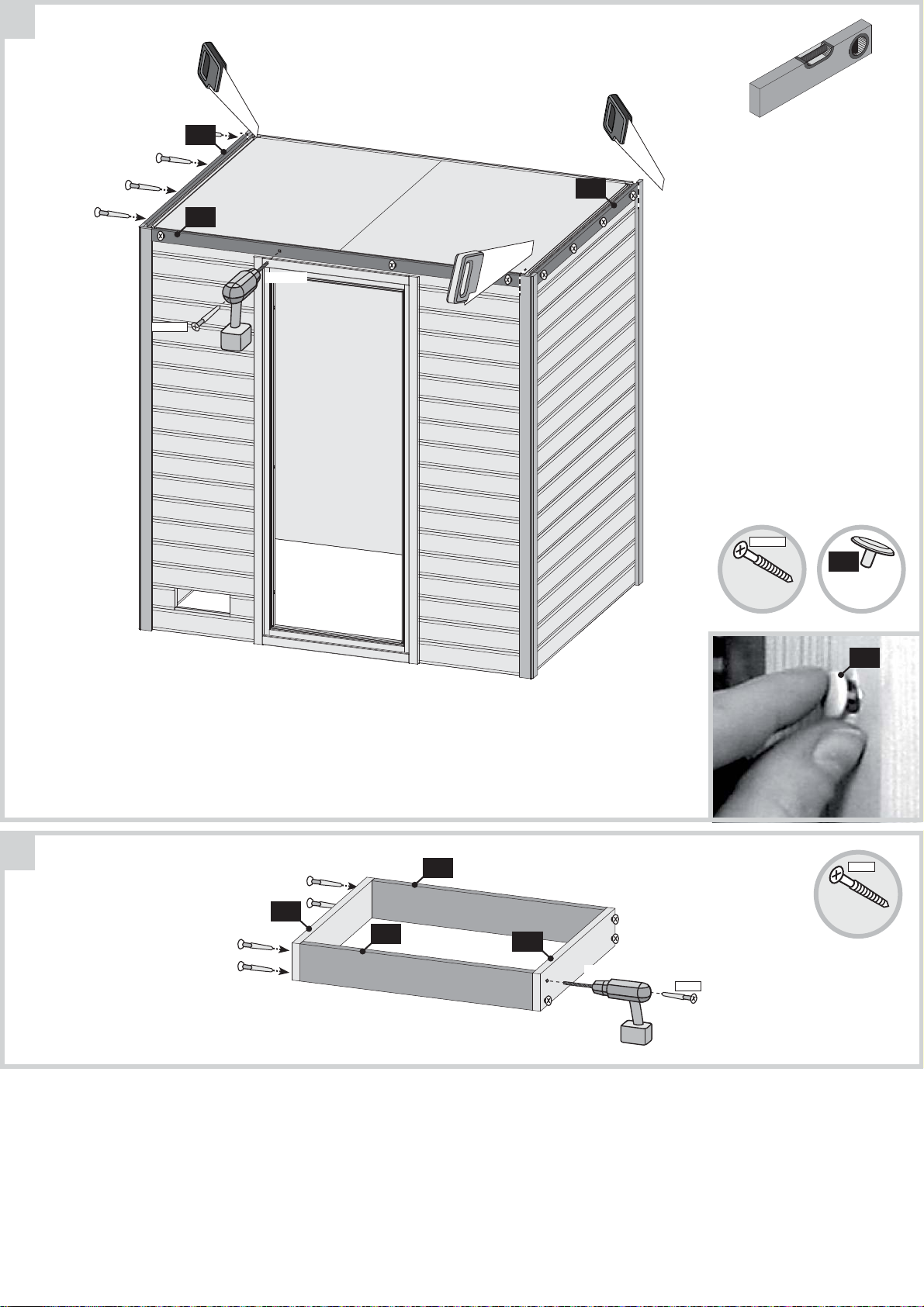

01

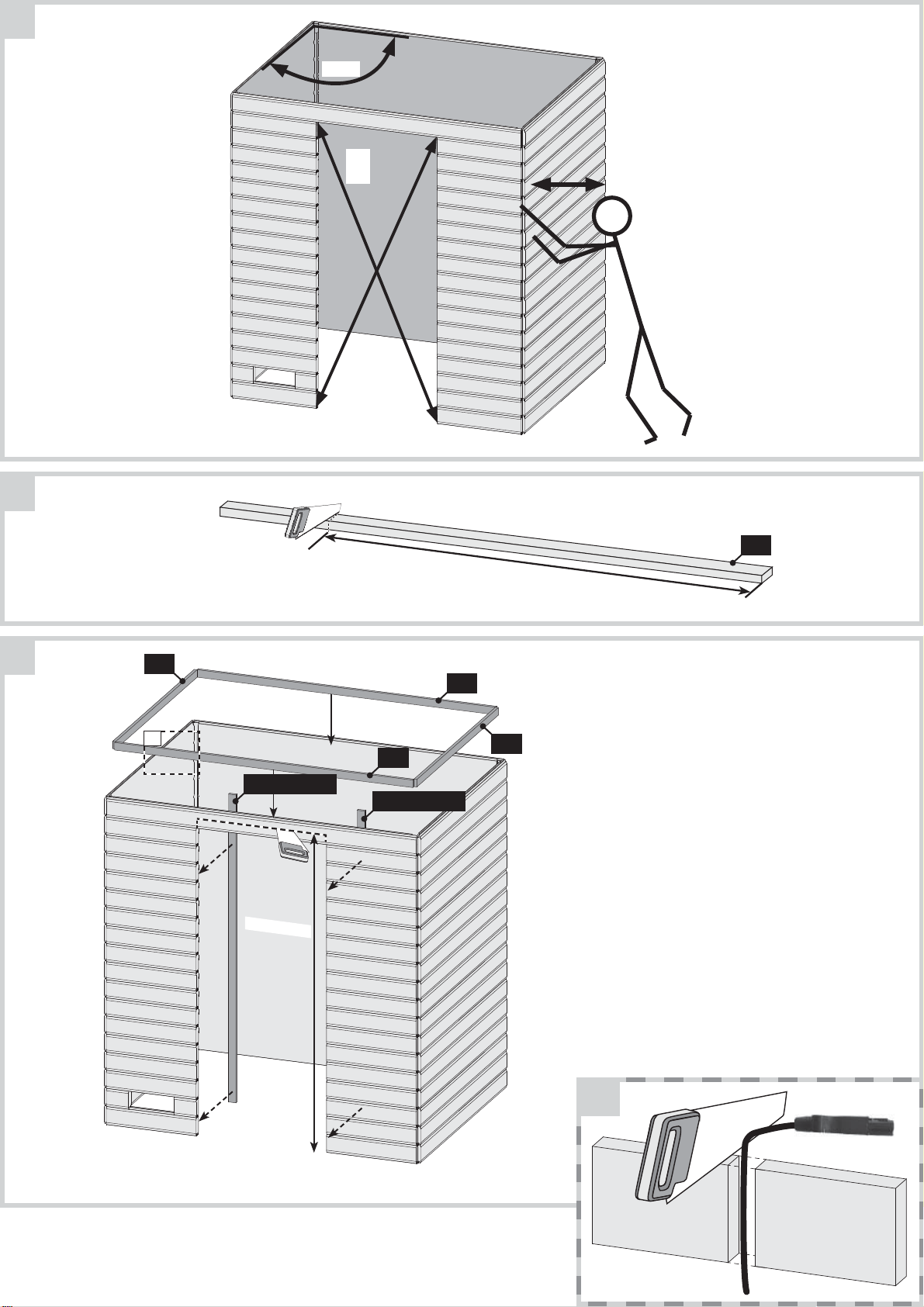

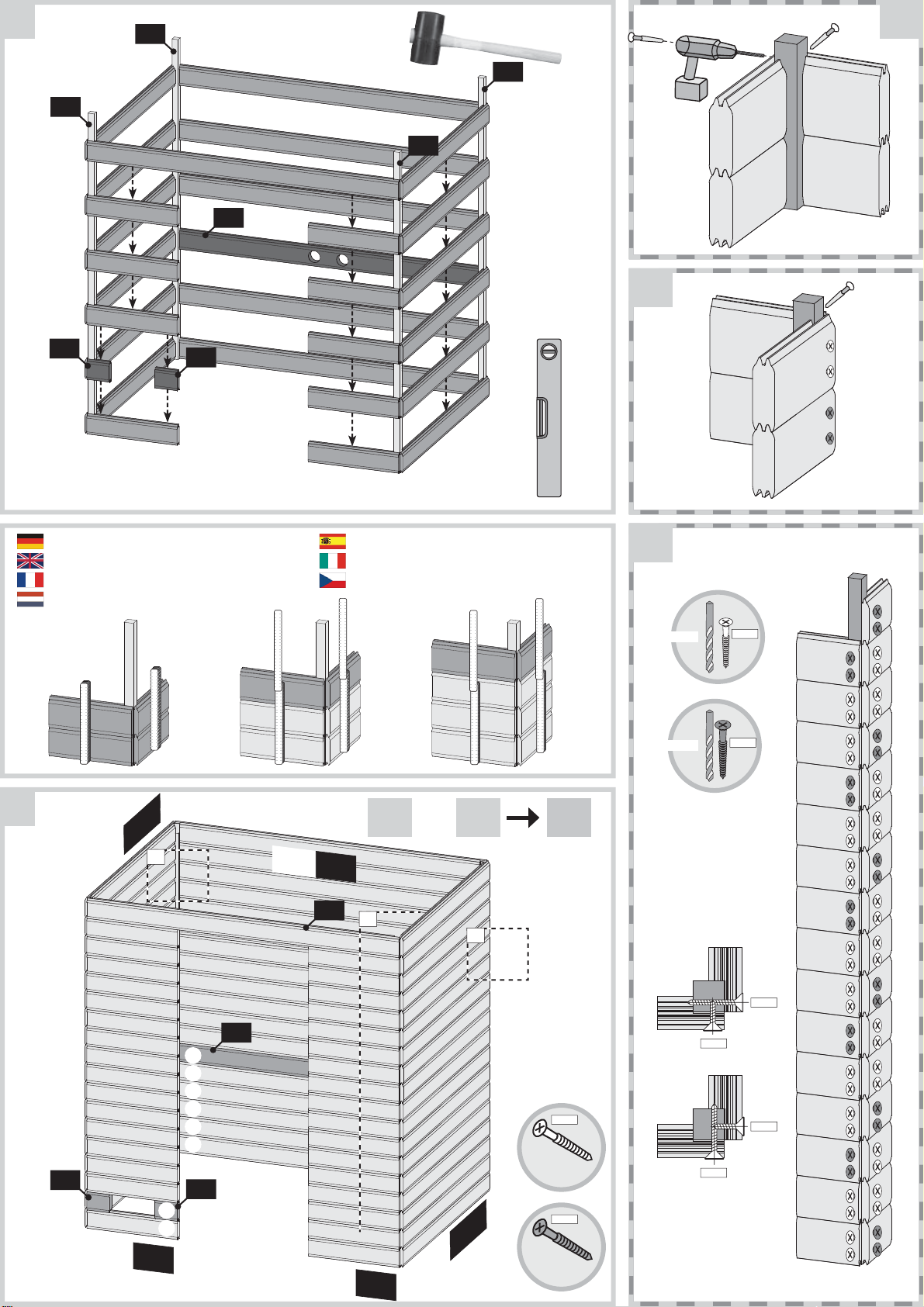

Achten Sie auf die gleiche Höhe
Look for the same height
Faites attention à la même hauteur
Besteed aandacht aan de dezelfde hoogte
Prestar atención a la misma altura
Prestare attenzione alla stessa altezza
Dávejte pozor na stejnou výšku
!
02
4×40
138x
6×90
66x
02.302.1 02.2+(
(
B 14
B 14
A 7
!
A 6
B 14
17x
A 2
18x
A 1
!
A 6
!
A 7
A 2
02.1
02.2
02.3
17x
A 5
6
5
4
3
2
1
02.1
02.2
02.3
4×40
6×90
4×40
6×90
4×40
Ø3mm
6×90
Ø5mm
!
B 14
A 3
!
2
1
A 3
!

B

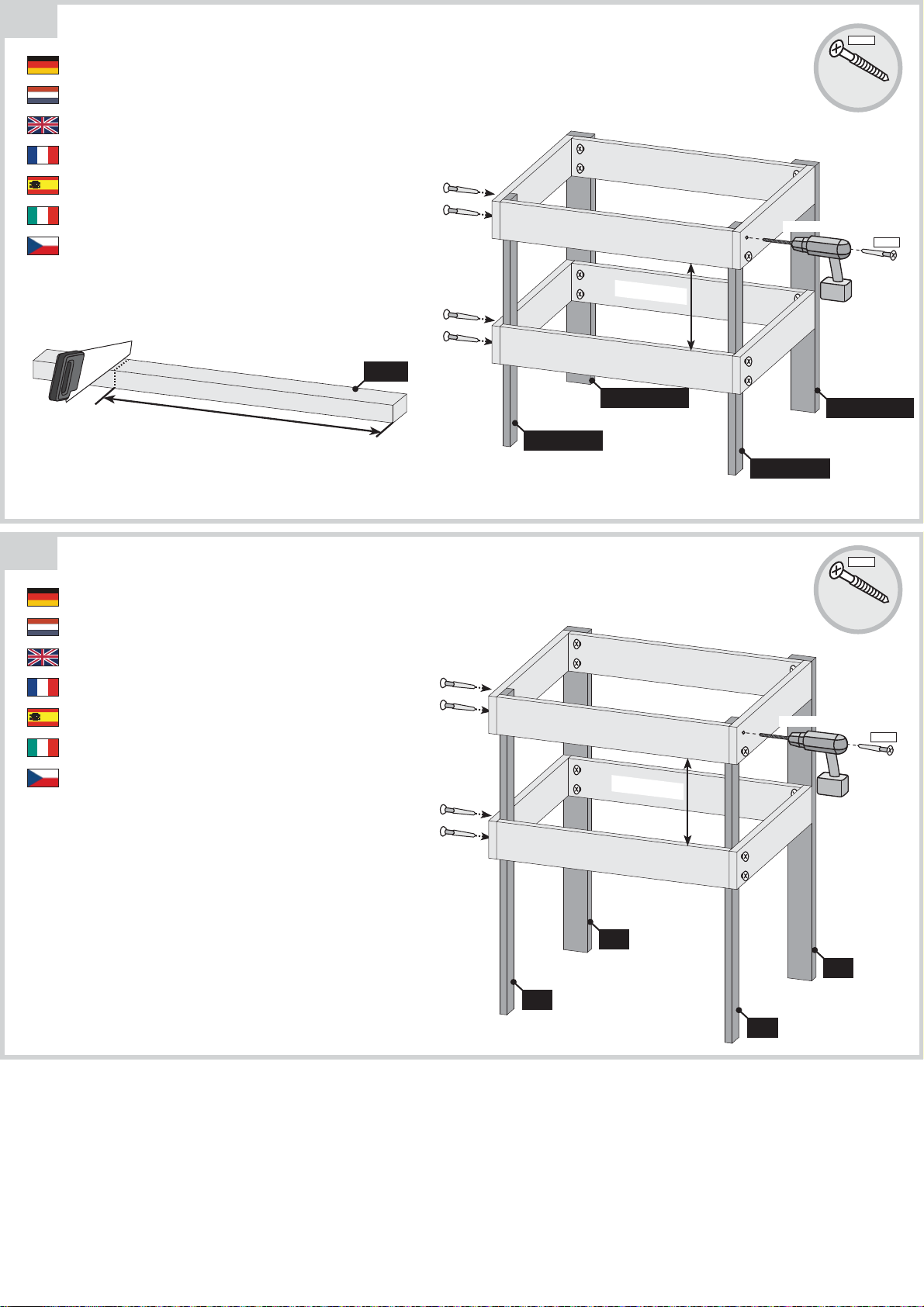

03
B 8
B 7
B 7
B 9 = 1870 mm
1870 mm
04
05
2x
B 9
05.1
A
90° !!! A=B !!!
B 9 = 1870 mm
B 8
1895mm
05.1

06 06.1
06.2
B 9 = 1870 mm
B 9 = 1870 mm
!
4×40
26x
4×40
Ø3mm
Bündig!
Affl eurement!
Gelijk!
Aras!
Flush!
Combacia!
Stejný!
4,5×80
06.1
28mm
28mm
Ø3mm
4×40
06.2
4×40
Ø3mm

08.1-1
08.1-2
S 2
4,5×80
07
08
D 1
4,5×80
08.1
6x
S 2
4,5×80
6x

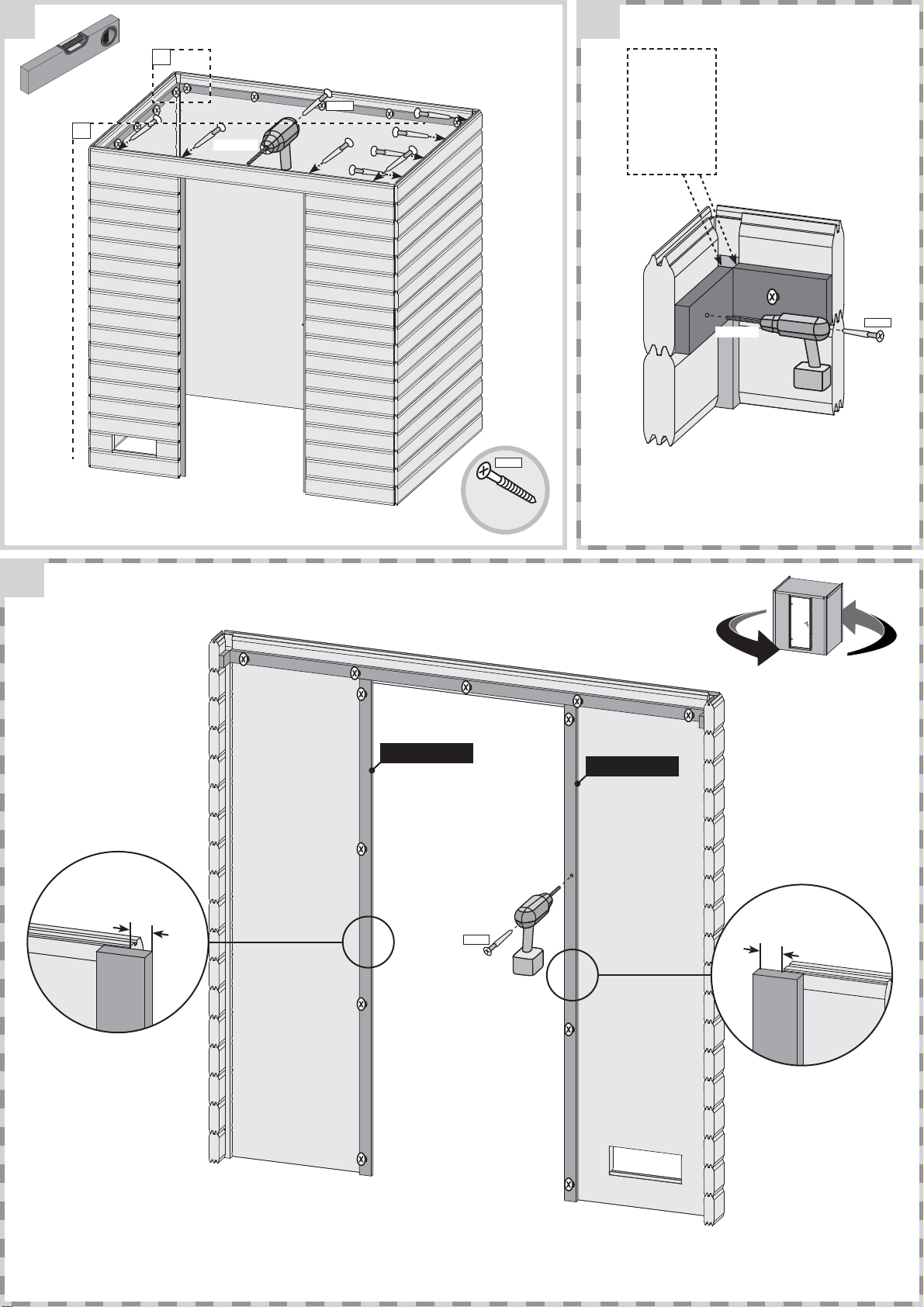

01 03
!!! !!!

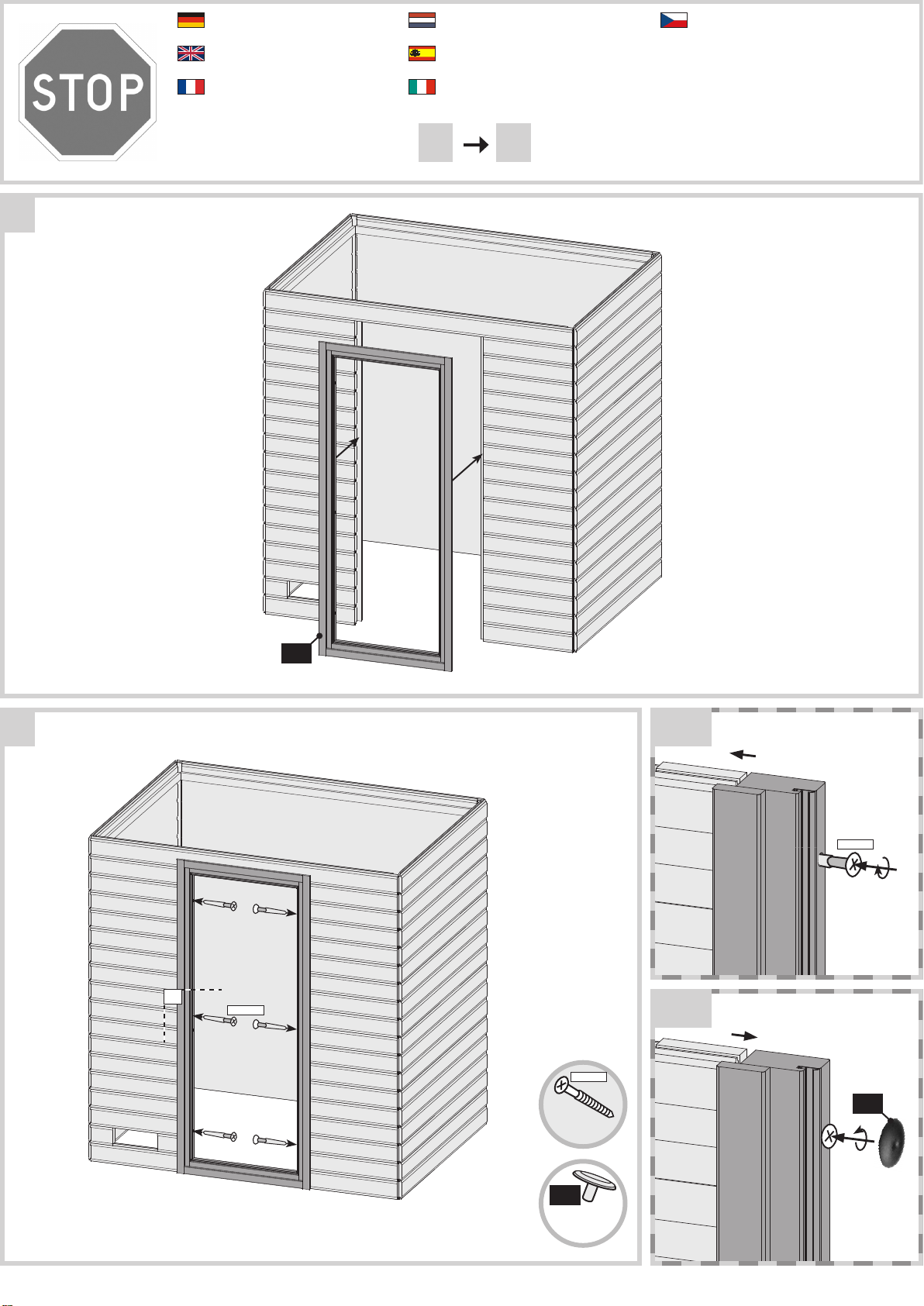

Einbau Saunatür
Sauna door installation
Installation de porte Sauna
Sauna deur installatie
Instalación de la puerta Sauna
Installazione porta Sauna
Sauna Instalace dveře

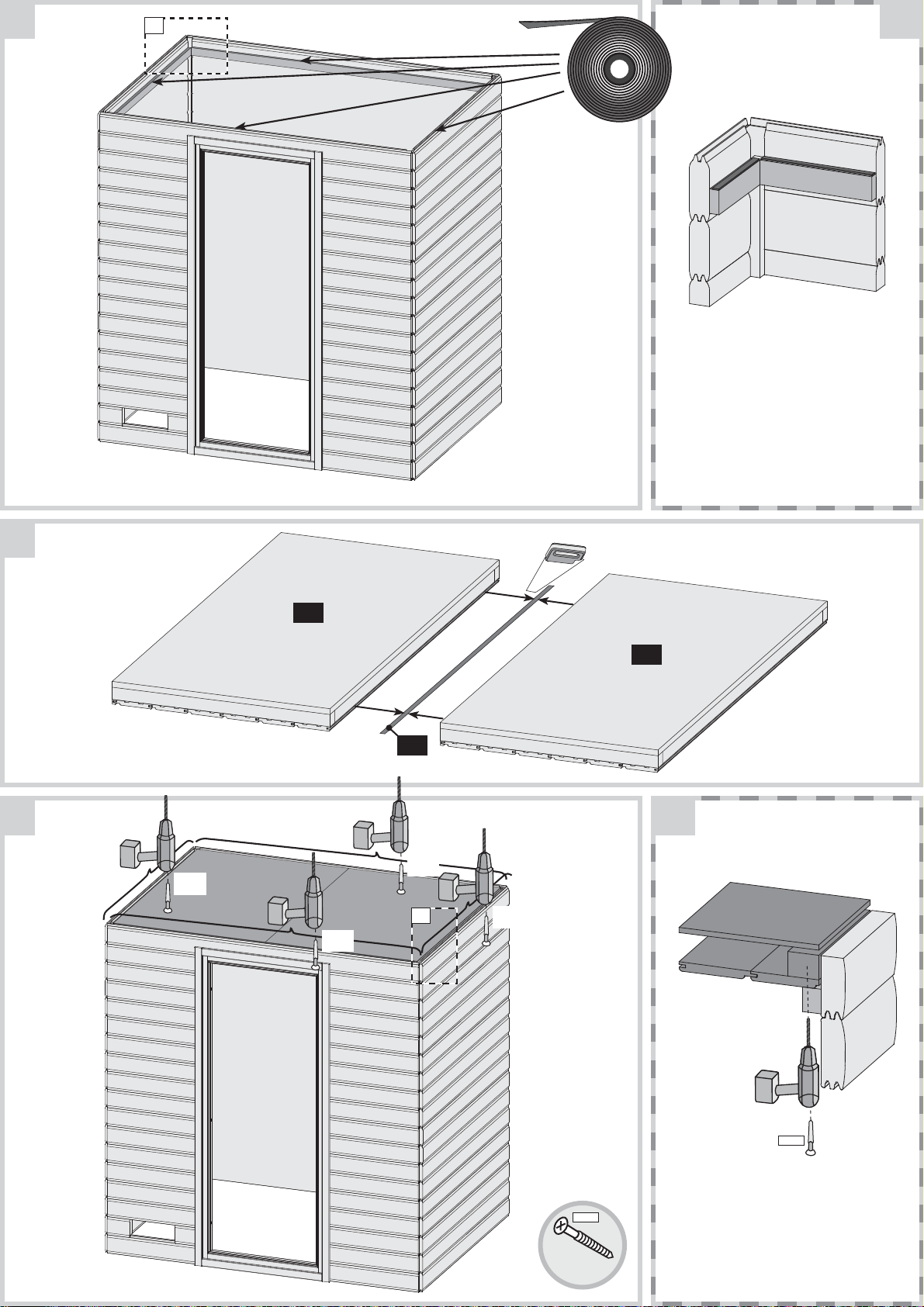

10
M 1
B 1
M 1
4×70
18x
09.1
09.1
09
11.111
4x70
Ø3mm
6x
3x
11.1
6x 3x

5x
4,5×40
Ø3mm
14.1
14.2

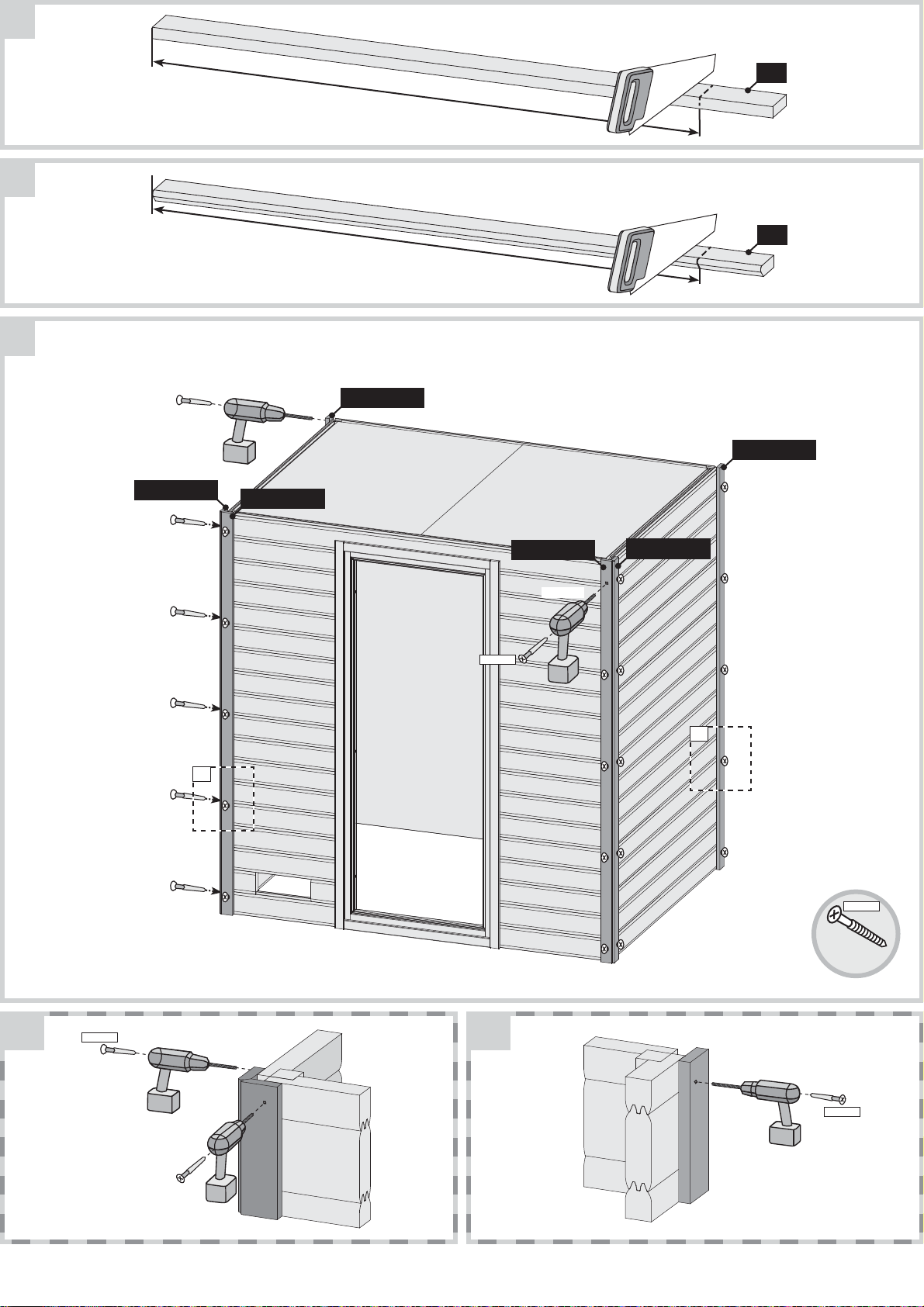

B 3 = 1980mm
B 3 = 1980mm
E 4 = 1980mm
E 4 = 1980mm
E 4 = 1980mm
E 4 = 1980mm
12 2x
1980mm
B 3
13 4x
1980mm
E 4
14.214.1
4,5×40
Ø3mm
4,5×40
Ø3mm
14
4,5×40
30x

B 3
B 3
!
15
S 1
4,5×40
12x
16 2x
4x35
B 12
B 12 B 11
Ø3mm
B 11
4×35
16x
42x
S 1
B 3
4,5×40
Ø3mm

17 a
4x
B 6/13
595mm
Nur bei 9 kW-Ofen
Seulement 9 kW chauffe
Only 9 kW heater
Slechts 9 kW heater
Sólo calentador de 9 kW
Solo riscaldamento 9 kW
Pouze topné těleso 9 kW
B 13 = 595mm
B 6 = 595mm
B 6 = 595mm
B 13 = 595mm
4x35
Ø3mm
210mm
4×35
16x
17 b
Bei allen anderen Öfen
Pour tous les autres fours
For all other furnaces
Voor alle andere ovens
Para todos los otros hornos
Per tutti gli altri tipi di forni
U všech ostatních pecích
4x35
Ø3mm
200mm
4×35
16x
B 13
B 13
B 6
B 6

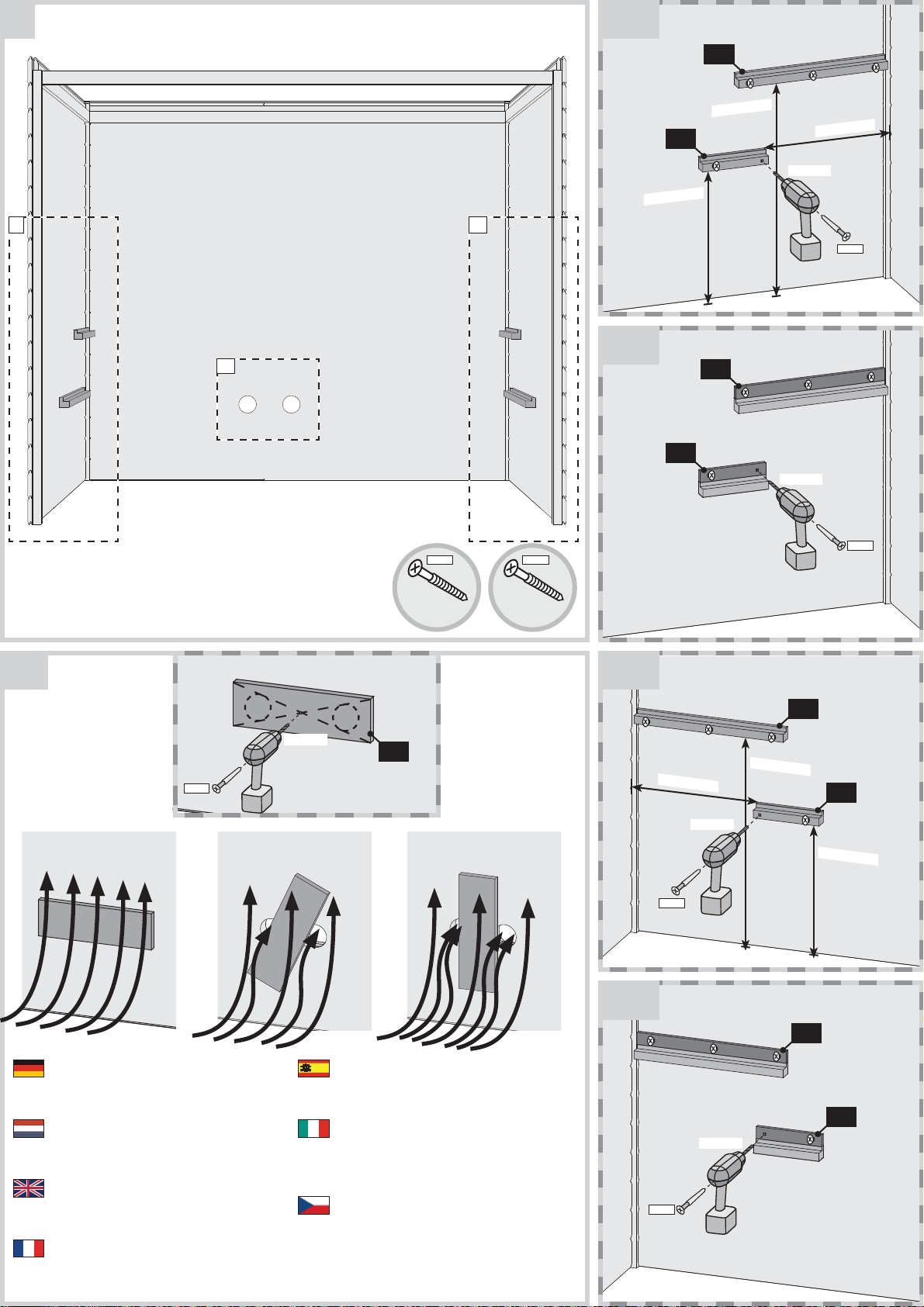

18
18.1
18.3
18.3
4x40
B 10
Ø3mm
Hier ist die Funktionsweise des Brettes
abgebildet. Regeln Sie damit die Abluft nach
Ihren eigenen Wünschen.
Ceci représente le mode de
fonctionnement de la planche. Avec elle, régulez
l’écoulement de l’air selon vos désirs.
This figure shows the functional principle of
the board. Regulate the exhaust air according to
your own wishes.
Hier is de werking van het plankje
afgebeeld. Regel daarmee de luchtafvoer naar
eigen wens.
Aquí está representada la forma de
funcionamiento de la tabla. Regule con ello el
aire de salida según sus propios deseos.
Viene illustrato il principio di funzionamento
della tavoletta di regolazione della ventilazione.
Con essa si può regolare a piacere la
ventilazione.
Zde je zobrazená funkce desky. Regulujte
s ní odsávací vzduch dle Vašeho přání.
6×80
10x
4×40
11x
18.2
E 3
E 2
Ø5mm
6x80
B 5
B 4
4x40
Ø3mm
18.1-1
18.1-2
800mm
500mm
485mm
E 3
E 2
Ø5mm
6x80
B 5
B 4
4x40
Ø3mm
18.2-1
18.2-2
485mm
500mm
800mm

19
20
2x
4×50
10x
4×50
B 2 Ø3mm
L 1/2
L 2/B 2
B 6/11/12/13
L 1/B 2
21
4×35
12x
4x35
10x
E 1
Ø3mm
4x35
Bündig!
Afeurement!
Gelijk!
Aras!
Flush!
Combacia!
Stejný!
E 1
4×35
Ø3mm
04 ...
!!! !!!
Einbau Saunatür
Sauna door installation
Installation de porte Sauna
Sauna deur installatie
Instalación de la puerta Sauna
Installazione porta Sauna
Sauna Instalace dveře

Aufbauanleitung
notice de montage
Building Instructions
montagehandleiding
Instrucciones de construcción
Istruzioni per il montaggio
Montážní návod
Service-Hotline: [phone]
70339
17.07.2017

03.1-1

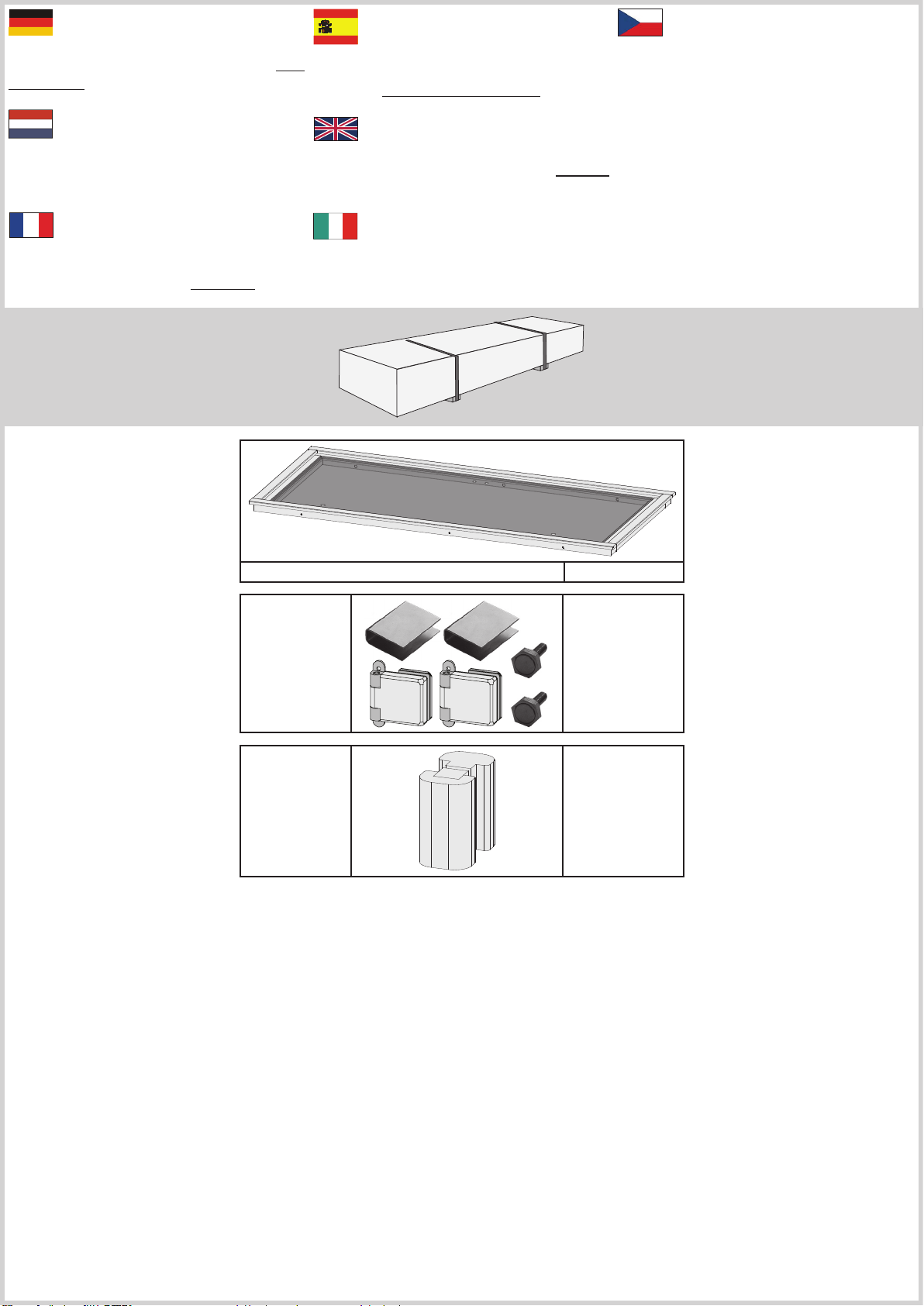

01
1 x ID 26500
1 x ID 26496
1 x ID 26183
Vergleichen Sie zuerst die Material-
liste mit Ihrem Paketinhalt! Bitte haben Sie
Verständnis, dass Beanstandungen nur im nicht
aufgebauten Zustand bearbeitet werden können!
Vergelijk eerst de lijst van materialen
met de inhoud van uw pakket! Reclamaties kun-
nen alleen in behandeling worden genomen zo-
lang de onderdelen nog niet zijn gemonteerd!
Commencez par comparer la liste du
matériel avec le contenu de votre paquet! Sachez
que nous traitons uniquement les réclamations
concernant le matériel à l’état non monté!
En primer lugar, compare la lista de ma-
terial con el contenido del paquete. Rogamos
entienda que las reclamaciones sólo pueden ser
tramitadas antes de montar el objeto!
First compare the list of materials with
your package contents! Please understand that
complaints can be processed in the non-built
status only!
Confrontate questa distinta materiali
prima con il contenuto del pacchetto! Vi preghia-
mo di comprendere che eventuali reclami pos-
sono essere accolti solo prima del montaggio!
Nejprve překontrolujte obsah balení
podle materiálového listu! Mějte pochopení pro
to, že případnou reklamací se můžeme zabývat
pouze tehdy, když díly nebudou smontované!
Za pomoci tohoto seznamu můžete jednotlivé
díly přiřadit k montážnímu návodu.
70339

02
03.1-1 03.1-2
03
03.1
03.1

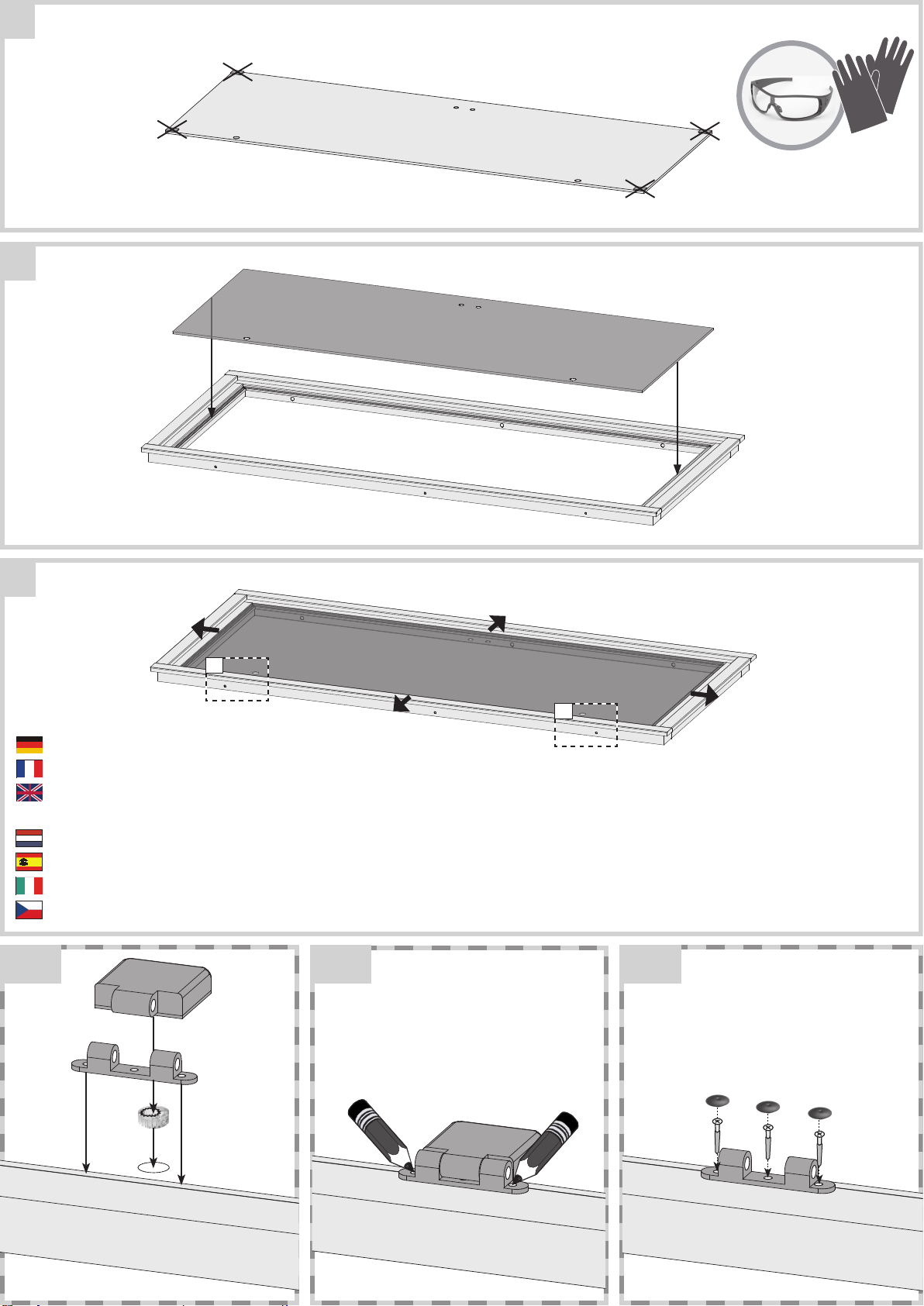

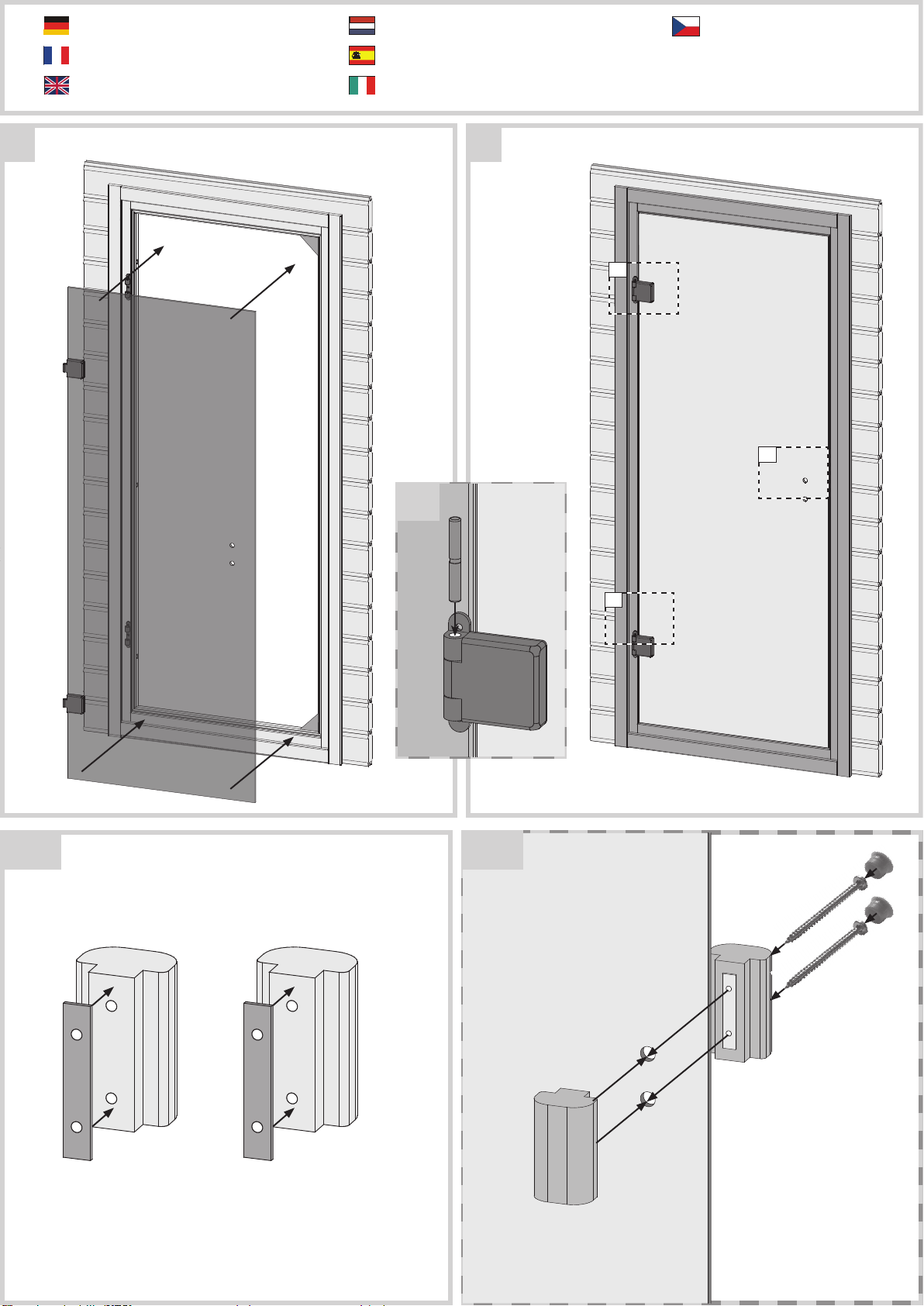

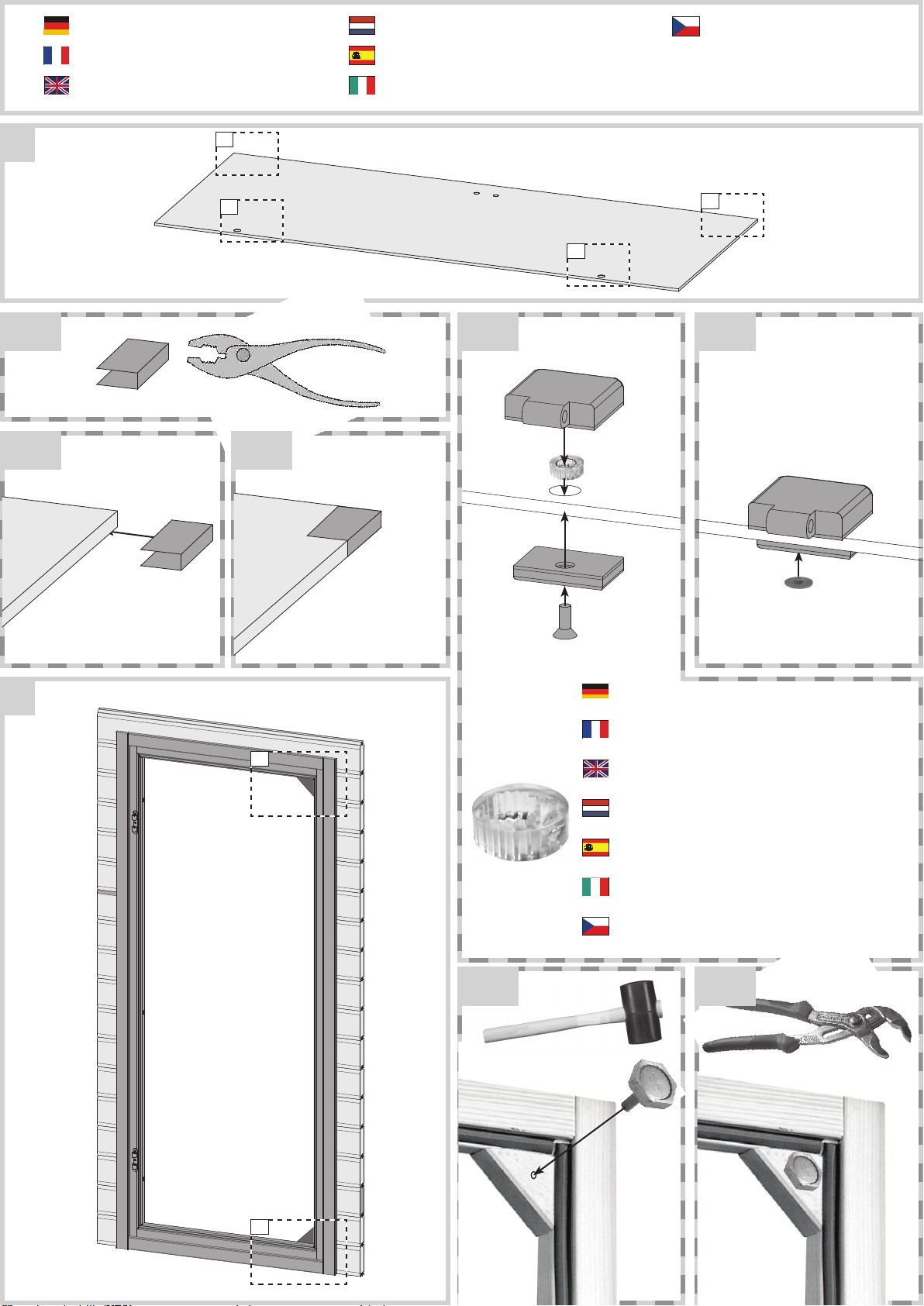

Das Saunatürglas im Türrahmen ausrichten!
Bien aligner le verre à vitre!
To start building up the door you need to
center the glass in the wooden frame!
Plaats het glas van de sauna deur in het midden van het kozijn!
¡Centrar la puerta de cristal dentro del marco!
Allineare il vetro dello sportello sauna al telaio della porta!
Skleněná dvířka sauna v zárubně zarovnání!
03.1-3
01 !!!
1 x ID 26500
1 x ID 26496
1 x ID 26183
70339

Einbau Saunatür
Installation de porte Sauna
Sauna door installation
Sauna deur installatie
Instalación de la puerta Sauna
Installazione porta Sauna
Sauna Instalace dveře Einbau Saunatür
Installation de porte Sauna
Sauna door installation
Sauna deur installatie
Instalación de la puerta Sauna
Installazione porta Sauna
Sauna Instalace dveře

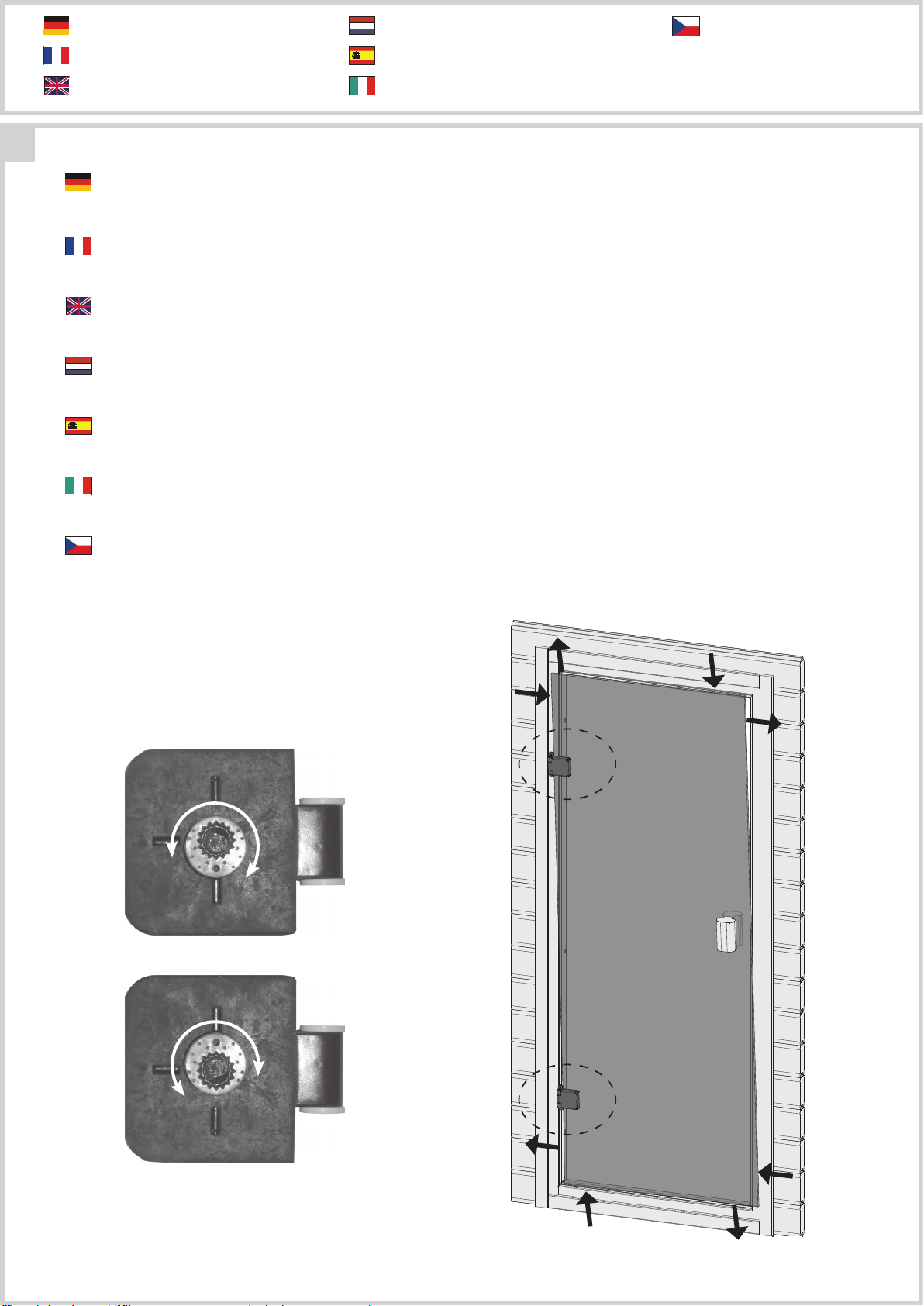

04
04.2
04.2
04.1
04.1
04.2-1 04.2-204.1-1
05 Achtung: Alle Verstell-Excenter müssen in der
Glasscheibe die gleiche Grundstellung haben!
Attention: Tous les excentreurs de positionnement
doivent avoir la même position de base dans la vitre!
Attention: All adjustable eccentrics must have the
same basic adjustment in the glass panel!
Attentie: alle excentrische verstelelementen moeten
in dezelfde stand in de glasplaat worden geplaatst!
Atención: Todos los excéntricos regulables tienen que
tener la misma posición base en la hoja de cristal.
Attenzione: Tutti gli eccentrici di regolazione devono
avere la stessa posizione base nella lastra di vetro!
Poznámka: Všechny nastavovací podivínů musí mít
stejný základní polohy ve skle!
!!!
!!!
05.1
05.1
05.1-1 05.1-2
04.1-2 04.1-3
07.2-1

Einbau Saunatür
Installation de porte Sauna
Sauna door installation
Sauna deur installatie
Instalación de la puerta Sauna
Installazione porta Sauna
Sauna Instalace dveře Einbau Saunatür
Installation de porte Sauna
Sauna door installation
Sauna deur installatie
Instalación de la puerta Sauna
Installazione porta Sauna
Sauna Instalace dveře
06 07
07.1
07.1
07.1
07.2
07.2-1 07.2-2

Einbau Saunatür
Installation de porte Sauna
Sauna door installation
Sauna deur installatie
Instalación de la puerta Sauna
Installazione porta Sauna
Sauna Instalace dveře Einbau Saunatür
Installation de porte Sauna
Sauna door installation
Sauna deur installatie
Instalación de la puerta Sauna
Installazione porta Sauna
Sauna Instalace dveře
08
Seitenverstellung + Höhenverstellung
Achtung: Alle Verstell-Excenter müssen in der Glasscheibe die gleiche Grundstellung haben!
Positionnement latéral + positionnement hauteur
Attention: Tous les excentreurs de positionnement doivent avoir la même position de base dans la vitre!
Lateral adjustment + height adjustment
Attention: All adjustable eccentrics must have the same basic adjustment in the glass panel!
Zijverstelling + hoogteverstelling
Attentie: alle excentrische verstelelementen moeten in dezelfde stand in de glasplaat worden geplaatst!
Regulación lateral + regulación de la altura
Atención: Todos los excéntricos regulables tienen que tener la misma posición base en la hoja de cristal.
Regolazione laterale + regolazione dell’altezza
Attenzione: Tutti gli eccentrici di regolazione devono avere la stessa posizione base nella lastra di vetro!
Boční nastavení + nastavení výšky
Poznámka: Všechny nastavovací podivínů musí mít stejný základní polohy ve skle!
