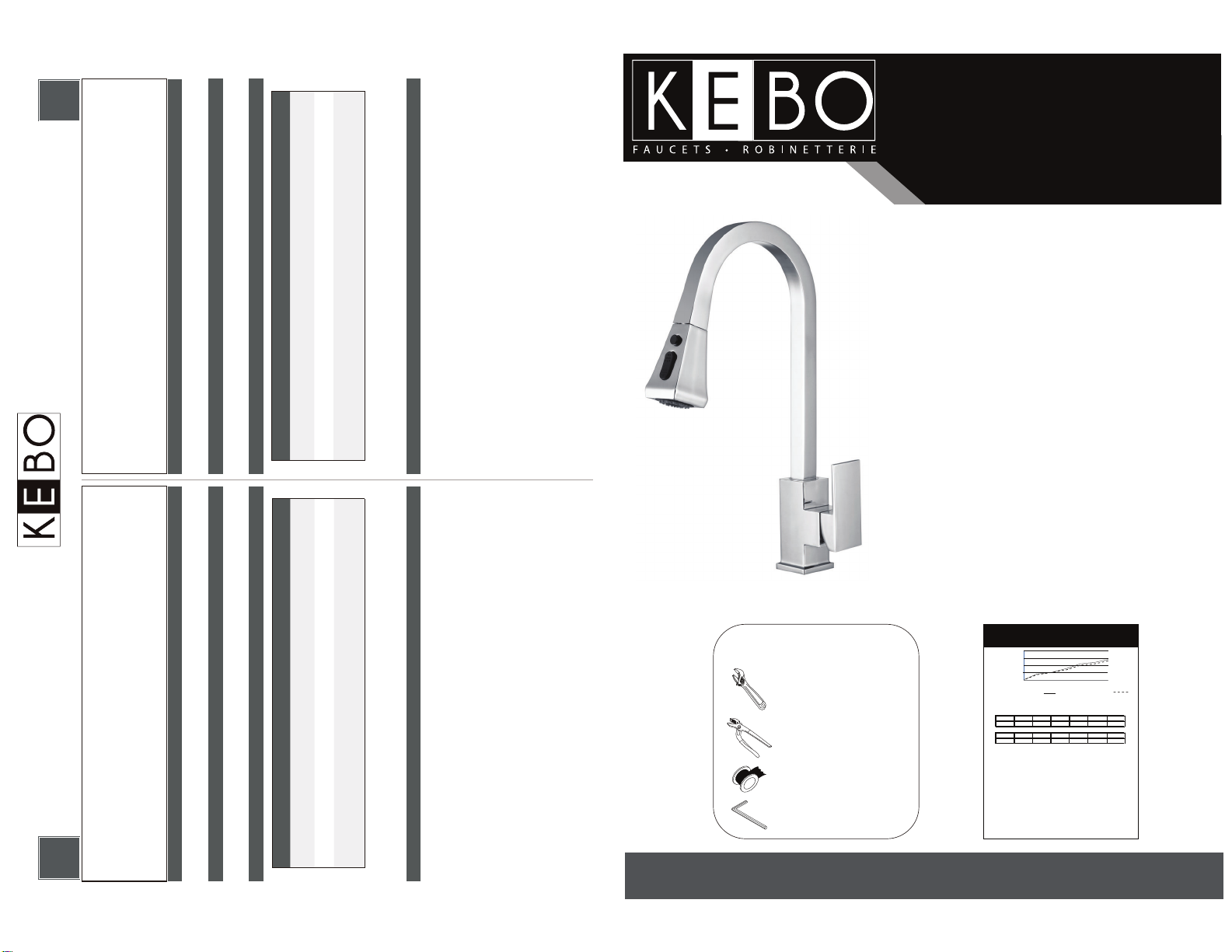

Kebo KC-3904 User manual

Tools You May Need
Outils requis
Grooveġjointġplier
Pinces multiprises
Pipeġġtape
Ruban teflon
Allen key
Clé hexagonale
Adjustableġwrench
Clé à molette
Flow rate chart
Diagramme de débit
Flow pressure in PSI / Volume de débit en PSI
1 GPM = 3.785 LPM
Because of difference of city
water system or others,
water pressure may differ, and
cause the flow rate to
change a little bit.
En raison des différences entre
les systèmes d'eau de ville
ou autre, la pression d'eau
peut varier et provoquer un
léger changement dans le débit.
For more information , visit our web site www.kebofaucet.com
Pour plus d'information, visitez notre site web www.kebofaucet.com
PSI102030405060
GPM 0.8 1.1 1.3 1.6 1.7 1.9.
0
1
1.5
2.5
0 102030405060
GPM / Minute
PULL DOWN KITCHEN FAUCET
Single metal lever handle,
Solid brass construction,
Ceramic cartridge,
Deluxe finish,
71" Hose,
9/16" water inlet,
Cartridge covered by a 25-year limited warranty,
Easy installation.
ROBINET DE CUISINE À BEC AMOVIBLE
Monocommande à levier en métal,
Construction de laiton solide,
Cartouche de céramique,
Fini luxueux,
Flexible de 71",
Entrée d'eau de 9/16",
Cartouche couverte par une garantie limitée de 25 ans,
Installation simple.
Spray 1 / Douchette 1
Spray 2 / Douchette 2
Spray 1 / Douchette 1 Spray 2 / Douchette 2
PSI 10 20 30 40 50 60
GPM 0.7 1.0 1.2 1.5 1.6 1.8
2
FAUCETS • ROBINETTERIE
To whom does this warranty apply?
KEBO offers a 25-year limited warranty from the date of purchase, exclusive to the first buyer as long as he/she resides in the same property. The
warranty applies to single-hole, 4", 8", bathtub, tub-shower, kitchen and shower faucets. The warranty is intended for residential and/or domestic use.
Care instructions
Clean the product using water and a mild detergent. Abrasive or corrosive cleaners and cleaners that contain ammonia compounds or solvents must
never be used to clean the product as they can alter the finish.
What is covered by the warranty?
1 Year* 5 Years* 25 Years*
Finishes Black, white, brass, old copper,
gold, midnight bronze against manufacturing defects
_Chrome, nickel and stainless steel
against manufacturing defects
Cartridges and balancing spools Plastic cartridges and balancing
spools
Thermostatic cartridges against manufacturing defects
Ceramic cartridges against manufacturing defects
Parts
Hand showers, flexible hoses, aerators, caps, handles, plates and diverters against manufacturing defects
__
*From the date of purchase.
Should there be any manufacturing defects that are not covered by the warranty, the product will need to be inspected prior to following through
with the claim. Without that verification, the brand will assume no charge and/or responsibility.
What are the exclusions?
This warranty is applicable on all KEBO products purchased on or after January 1st, 2018.
The warranty doesn’t apply if the product is damaged as a result of misuse, overuse or non-residential use, neglect, lack of maintenance, or the use
of corrosive or abrasive products, regardless of the person who did those damages. The warranty does not cover shipping and labour costs. The
warranty does not apply to the normal tear and wear of the goods.
In cases where the water supply is done through wells, the product’s performance may be affected, which is not covered by the warranty.
The warranty doesn’t cover the damages caused by the acts of God or breakage resulting from a shock or mishandling, regardless of the part played
by the buyer or the installer. It also excludes the damages caused by an improper installation.
KEBO doesn’t cover damages caused by a water leak, even if they result directly or indirectly from a product defect, except where the applicable
legislation does not allow any exclusion or limitation following indirect or consequential damages.
It is fair to say that if the product has a manufacturing defect, it will show as soon as it is installed or shortly after. However, a leak caused by an
improper installation could happen a long time after. Therefore, it is strongly advised to have it done by a professional.
All warranty claims must include the invoice copy.
Should a part or product component be defective or the finish damaged following a normal domestic and residential use, KEBO commits to
replacing the defective part(s) to the first buyer only. KEBO could also, in its sole discretion, commit to offer a full replacement. No indemnity shall
be claimed for loss of enjoyment of life, loss of income or losses caused by water.
5
ANS
GARANTIE
LIMITÉE
10
ANS
GARANTIE
LIMITÉE
25
ANS
GARANTIE
LIMITÉE
25
YEARS
LIMITED
WARRANTY
LIMITED WARRANTY By choosing a product from KEBO, a leader in the plumbing industry distributed all across North America, you are sure to make the right choice. On top of the quality materials that are used to make their products, KEBO’s advanced manufacturing processes also benefit its products’ quality and longevity. To attest to this, they decided to offer their
customers a beneficial warranty. KEBO certifies that its products will meet your needs with their style, but also with their manufacturing quality. To
make sure that they are reliable and safe, each product was carefully inspected, tested and approved during the
quality control process that is in place.
Rev. July 25, 2018
À qui la garantie s’applique-t-elle?
KEBO offre une garantie limitée de 25 ans à partir de la date d’achat, exclusive au premier acheteur et tant qu’il réside dans la propriété. Cette
garantie s’applique aux robinets monotrou, 4’’, 8’’, aux robinets de bain, de bain-douche, de cuisine ainsi qu’à la robinetterie de douche. La garantie est destinée à un usage résidentiel et/ou domestique.
Consignes d’entretien
Pour nettoyer la robinetterie, utilisez de l’eau et un savon doux. N’utilisez jamais de produits corrosifs, abrasifs ou des produits contenant de
l’ammoniaque ou des solvants, car vous risqueriez d’altérer le fini.
Que couvre la garantie?
1 an* 5 ans* 25 ans*
Finis Blanc et noir, laiton antique, cuivre
ancien, or et bronze minuit, et ce contre tout défaut de fabrication
_Chrome, nickel et acier inoxydable
contre tout défaut de fabrication
Cartouches et balanciers Cartouches en plastique et
balanciers
Cartouches thermostatiques contre tout défaut de fabrication
Cartouches en céramique contre tout défaut de fabrication
Pièces
Douchettes, flexibles, aérateurs, vices, bouchons, poignées, plaques et déviateurs contre tout défaut de fabrication
__
*À partir de la date d’achat
S’il y a des défauts de fabrication couverts par la garantie, le produit devra être inspecté avant de donner suite à toute réclamation. Sans cette
vérification, aucun frais et/ou responsabilité ne seront assumés par la marque.
Quelles sont les exclusions?
Cette garantie est applicable pour tous les produits KEBO achetés en date du 1er janvier 2018 ou après.
La garantie ne s’applique pas si le produit est endommagé suite à une utilisation non conforme, à un usage abusif ou non résidentiel, à de la
négligence, à un manque d’entretien, ou en raison de l’utilisation de produits corrosifs ou abrasifs, et ce peu importe qui est responsable de ces dommages. La garantie ne couvre pas les frais d’expédition et de main-d’œuvre. KEBO ne garantit pas l’usure normale des composantes. La garantie ne couvre pas les dommages causés par les actes de Dieu ou les bris résultant d’un choc ou d’une mauvaise manutention, qu’elle fût de la part de l’acheteur ou de l’installateur. Elle exclut aussi les dommages qui résultent d’une mauvaise installation. KEBO ne couvre pas les dommages aux biens causés par une fuite d’eau, que ceux-ci soient directement ou indirectement liés à un défaut du produit, sauf là où la législation applicable ne permet aucune exclusion ou limitation suite à des dommages indirects ou consécutifs. Il est juste de préciser que s’il y a présence d’un défaut de fabrication sur le produit, il se manifestera dès l’installation ou peu de temps après. Par contre, si une fuite est causée par une mauvaise installation, elle ne pourra survenir que beaucoup plus tard. Il est donc fortement recommandé de
faire appel à un professionnel. Toute demande de réclamation de garantie doit être accompagnée d’une copie de la facture. Si une pièce ou composante du produit est défectueuse ou si le fini est endommagé dans le cadre d’un usage domestique et résidentiel normal, KEBO s’engage à remplacer, au premier acheteur uniquement, la ou les composantes défectueuses. KEBO pourrait aussi, et ce à son entière discrétion, s’engager à fournir un remplacement complet. Aucune indemnité ne pourra être réclamée suite à une perte de jouissance de la vie, à une perte de revenu ou aux pertes causées par l’eau.
5
ANS
GARANTIE
LIMITÉE
10
ANS
GARANTIE
LIMITÉE
25
ANS
GARANTIE
LIMITÉE
GARANTIE LIMITÉE En choisissant un produit issu de la vaste sélection offerte par KEBO, leader dans l’industrie de la plomberie et distribué à travers l’Amérique du Nord, vous vous assurez de faire le bon choix. En plus des matériaux de qualité utilisés dans la conception de ses produits, ses procédés de fabrication évolués profitent aussi à leur qualité et leur
longévité. C’est pour en faire foi que KEBO a décidé d’offrir une garantie avantageuse à sa clientèle. KEBO vous certifie donc que ses produits sauront satisfaire vos besoins grâce à leur style, mais aussi par leur qualité
de fabrication. Afin de vous assurer fiabilité et sécurité, chaque produit a été minutieusement inspecté, testé puis
approuvé lors d’un rigoureux contrôle de qualité.
Rév. 25 juillet 2018
Rev 02,Sep.2019
KC-3904

29
2
Ø
Ca
RP-CART35
Ø35 ceramic cartridge
Cartouche céramique Ø35
1. Place O-Ring(29) below faucet.
And then put them into the hole.
Placer l’anneau d’étanchéité(29) dessous le robinet.
Et puis les mettre dans le trou.
1 3/8”
Hole size / Grandeur du trou
27
32 33
4. Open the hot and cold water supplies.
Check for leaks. Turn on the faucet handle for one minute to flush debris
from faucet.
Close the handle and re-assemble the spray(5) on the hose(27).
Ouvrir les valves principales pour vérifier qu'il n'y ai pas de fuites.
Vérifier pour les fuites. Faire couler l’eau du robinet une minute pour
retirer les débris.
Fermez l'eau et remettre de la douchette(5) sur le tuyau(27).
16
Supply hose
(COLD)
Tuyau d'alimentation
(FROID)
Supply hose
(HOT)
Tuyau d'alimentation
(CHAUD)
3. Connect hose(27) with quick connector(16).
Assemble weight and screws(26) on the hose(27).
Screw hot hose(32) and cold hose(33) on the faucet.
Connect the supply hose(not included) on the hot hose(32) and cold hose
(33).
Connectez le tuyau(27) avec le connecteur rapide(16).
Assemblez le poids avec les vis(26) sur le tuyau(27).
Visser le tuyau chaud(32) et le tuyau de froid(33) sur le robinet.
Raccorder le tuyau d'alimentation(non inclus) sur le tuyau chaud(32) et
le tuyau de froid(33).
2. Place in order, the plastic washer(34), the rubber washer(11), the
metal washer(12) and nut screw(14) on the pipe(10).
Tighten the screws(14) of the lock nut(13) to solidify the valve in place.
Placez dans l’ordre, la rondelle en plastique(34), la rondelle de caoutchouc
(11), l’écrou de métal(12) et l’écrou à vis(14) sur le tuyau(10).
Serrer les vis(14) de l’écrou à vis(13) pour solidifier le robinet en place.
10
NO Description Quantity Factory No. RP No.
Numéro Description Quantité Numéro d'usine Numéro de RP.
1 1
2 1
3 1
4 1
5 1
6 1
7 1
8 2
9 1
10 1
11 1
12 1
13 1
14 2
15 1
16 1
17 1
18 1
19 1
20 1
21 1
22 1
23 1
24 1
25 1
26 1
27 1
28 1
29 1
30 1
31
32
33
1
RP-CART35
1
1
34 1
Tube / Tube
Sleeve / Manchon
Rubber washer / Joint d'étanchéité
Anti-siphon / Anti-siphon
Spray / Douchette
Washer / Joint d'étanchéité
C-type buckle / Attache type C
O-Ring / Anneau d'étanchéité
C-type buckle / Attache type C
Pipe / Tuyau
Rubber washer / Joint d'étanchéité
Metal washer / Écrou de métal
Lock nut / Contre-écrou
Screw / Vis
Sleeve / Manchon
Quick connector / Connecteur rapide
Rubber washer / Joint d'étanchéité
Cartridge bottom / Anti-retour
Body / Corps
Ceramic cartridge / Cartouche de céramique
Fix ring / Anneau de fixation
Handle / Poignée
Allen screw / Vis hexagonale
Button / Bouton
Allen screw / Vis hexagonale
Weight, screws / Poids, vis
Hose / Tuyau
Allen key / Clé hexagonale
O-Ring / Anneau d'étanchéité
Cap / Coupole de finition
Allen key / Clé hexagonale
23-5/8" hose (Hot) / Tuyau de 23-5/8" (Chaud)
23-5/8" hose (Cold) / Tuyau de 23-5/8" (Froid)
Plastic washer / Rondelle de plastique
10
34
11
12
13 14
26
27
27
3
27
5
33
32
26
3
27
1
6
7
8
9
19
18
17
16
29
34
10
11
12
13
14
15
2
23
28
24
4
5
20
25 31
21 30
22
Max13/16"(20mm)
4-15/16"(125mm)
1-1/4"
(32mm)
9/16"-24UNEF F.I.P.
8-1/4"(210mm)
15-13/16"(401mm)
1-15/16"x1-15/16"
(50x50mm)
7-7/8"(200mm)
10-7/16"(265mm)
9-3/4"(248mm)
