Kemper TRESOR User manual

!
DE Einbau- und Bedienungsanleitung
‘TRESOR‘ Wandeinbauschrank aus Edelstahl
Fig. 210 und Fig. 214
EN Installation and operating instructions
‘TRESOR‘ stainless steel built-in wall cabinet
Fig. 210 and Fig. 214
2
9

2 / 16 – K410021000001-00 / 09.2021 – ©www.kemper-olpe.de
Verwendung
Der Wandeinbauschrank dient als Versor-
gungsstation zur zentralen Wasser- bzw.
Stromversorgung. Jede andere Verwendung
gilt als nicht bestimmungsgemäß!
Anschlussmöglichkeiten: z. B. Wasser- und
Stromanschluss für 230 V / 400 V, bauseits
erweiterbar z.B. um Gas-, Telefon-, Antennen-
oder Abwasseranschluss, für die private und
gewerbliche Anwendung.
Warnhinweise
Beachten und befolgen Sie die Warnhinweise in
der Anleitung. Nichtbeachten der Warnhinweise
kann zu Verletzungen oder Sachschäden führen!
Kennzeichnung wichtiger Warnhinweise:
Gefahr! Elektrischer Strom!
Kennzeichnet Gefahren, die schwe-
re oder tödliche Verletzungen zur
Folge haben können.
Warnung! Kennzeichnet Gefahren,
die zu Verletzungen, Sachschäden
oder Verunreinigung des Trinkwassers
führen können.
Hinweis! Kennzeichnet Gefahren,
die zu Schäden an der Anlage oder
Funktionsstörungen führen können.
Info! Kennzeichnet zusätzliche
Informationen und Tipps.
Wichtige Hinweise
für den Anlagenbetreiber
Material: Edelstahl
Druckstufe Armatur: PN 16
Figur 214: speziell für chlorhaltige Umgebungs-
bedingungen (z.B. Schwimmbäder)
Verwenden Sie das Gerät
- nur in einwandfreiem Zustand
- bestimmungsgemäß
Montage und Gebrauch
Anleitung vor Montagebeginn oder Gebrauch
sorgfältig lesen und den Anweisungen folgen!
Montage und Funktionsprüfung nur durch
sachkundige, qualifizierte Fachkraft.
Anleitung an den Anlagenbetreiber weiterge-
ben und zur späteren Verfügung aufbewahren!
Warnung! Nationale Normen und Vorschriften
zur Sanitärinstallation sowie zur Unfallverhü-
tung sind vorrangig zu befolgen.
Hinweis! Einbauort muss ein geschlossener,
trockener und frostfreier Raum sein, der nicht
überflutet werden kann.
Hinweis! V or Abschluss der Montage unbe-
dingt eine Dichtigkeitsprüfung der wasserfüh-
renden Elemente sowie eine Funktionsprüfung
durchführen.
Haftung
Keine Gewährleistung oder Haftung bei:
- Nichtbeachten der Anleitung.
- fehlerhaftem Einbau und/oder Gebrauch.
- eigenständiger Modifikation am Produkt.
- sonstiger fehlerhafter Bedienung.
DE Sicherheitshinweise für Montage
Hinweis! Der gesamte Tresor ist
in regelmäßigen Abständen mit
einem Edelstahlreinigungsmittel zu
reinigen!
Pflege der Schrankoberfläche:
Aggressive und scheuernde Reini-
gungsmittel können die Oberfläche
beschädigen.
Hinweis! Die Elektro- und Sani-
tärinstallationen sind jeweils vom
Fachinstallateur auszuführen.
Hinweis! Das Sicherheitstürschloss
ist umrüstbar auf ein bestehendes
Schließsystem. Das Türschloss ist
ein Halbzylinder nach DIN 18252 /
EN 1303, Hz35 / Ø17. Hierzu ist das
Türschloss auszutauschen.

3 / 16 – K410021000001-00 / 09.2021 – ©www.kemper-olpe.de
DE
Bezeichnung
1
Wandeinbauschrank (Grundkörper)
2 4 Befestigungsschrauben für Wandeinbaukasten (4,8 x 80)
3 Frostsichere Außenarmatur oder Geräteanschlussventil
4 2 Befestigungsschrauben (M6 x 12)
5 Steckdose je nach gewählter Figurnummer
6 Montageplatte mit Befestigungsbügel und
7 Flügelschrauben
8 Blendrahmen und Tür mit Klappe
9 Spritzschutzblech
10 2 Befestigungsschrauben (M6 x 12)
11 Türschloss mit 3 Schlüsseln
Entsorgung
Örtliche Vorschriften zur Abfallver-
wertung bzw. -beseitigung sind zu
beachten. Produkt darf nicht mit
normalem Haushaltsmüll, sondern
muss sachgemäß entsorgt werden.
Hinweis! Bei Einbau des Tresors in
Schwimmbädern oder Einrichtungen
mit vergleichbaren Umgebungsbe-
dingungen, ist eine regelmäßige
Reinigung des gesamten Tresors,
wie vorher beschrieben, notwendig.
Keine chlor- oder säurehaltigen,
schleifenden oder ätzenden
Reinigungsmittel verwenden. Die
Reinigung wird mittels feuchtem
Mikrofasertuch empfohlen.
Hinweis! Die Verwendung als Ver-
teiler für Wasser und Strom ist nicht
in allen Ländern zulässig! Beachten
Sie eventuell bestehende landesspe-
zifische Regelungen, falls Sie beab-
sichtigen, den Verteiler außerhalb
Deutschlands zu verwenden.
Achtung! Lt. VDE-Bestimmungen
muss der KEMPER TRESOR für
Strom- und Wasseranschluss durch
einen FI-Schalter (Fehlerstrom
0,03A) abgesichert werden. Dies
gilt für alle Steckdosen im Außen-
bereich.

4 / 16 – K410021000001-00 / 09.2021 – ©www.kemper-olpe.de

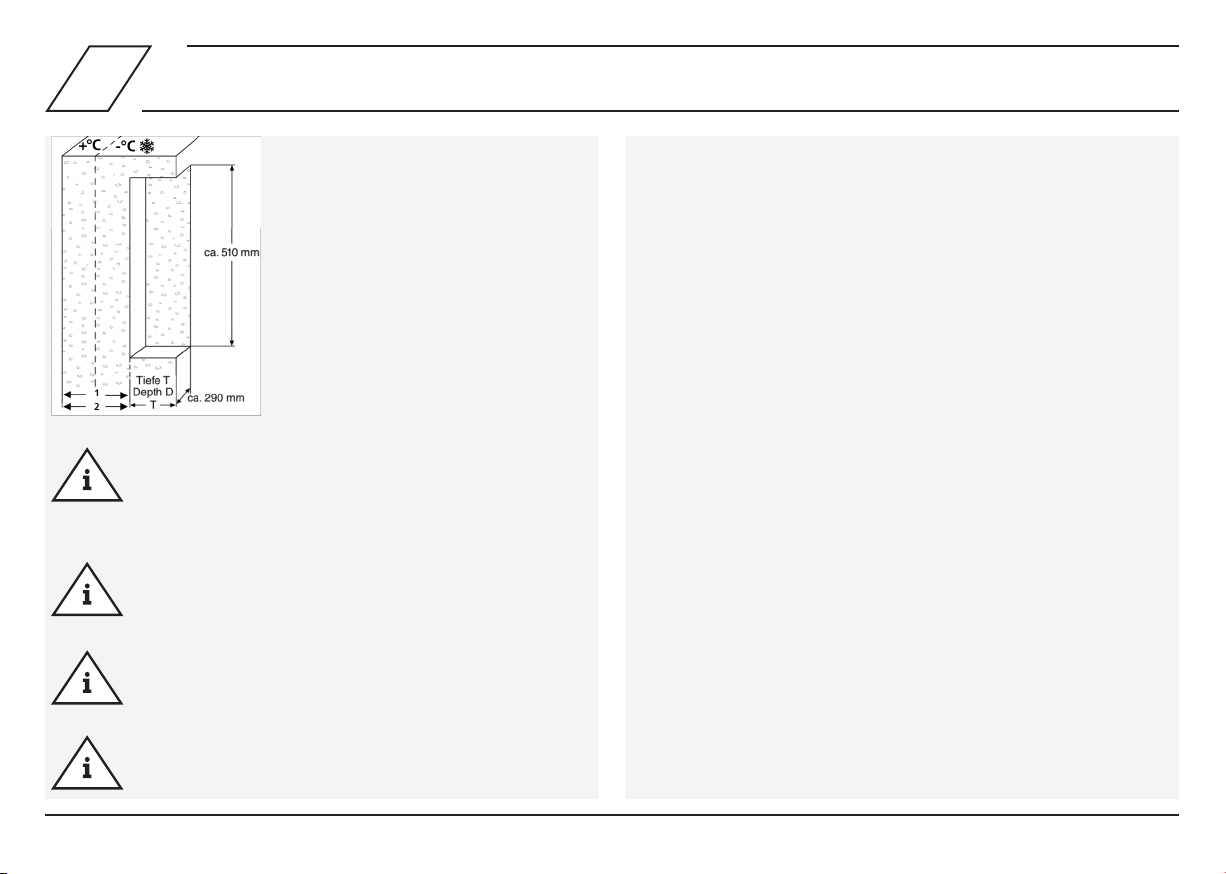

Hinweis!
Die Tiefe (T) min. 120 mm, max. 140 mm ergibt sich aus
der Wandstärke der Außenwand einschließlich Dämmung,
Klinker etc.
Hinweis!
Zur Gewährleistung der Frostsicherheit der Trinkwasserar-
matur sind 150 mm Restwandstärke (1) erforderlich.
Hinweis!
Bei Verlegung der Anschlussleitung Unterputz ist eine
Mindestwandstärke von 285 mm (2) erforderlich.
Hinweis!
Die Armatur muss mindestens 250 mm über dem höchst-
möglichen Betriebswasserspiegel eingebaut werden!
Wärmedämmung gegen Kälteeinwirkung von außen
Für die Wandaussparung ist eine entsprechend ausreichende Wärme-
dämmung in Abstimmung mit dem Architekten einzubauen! (Die Dicke
der Dämmschicht ist entsprechend zur Bestimmung der Einbautiefe zu
berücksichtigen!)
Zu berücksichtigender Brandschutz
Durch die Wandaussparung wird die Feuerwiderstandsdauer und die
Bauteilstärke der Außenwand herabgesetzt. Mit dem Statiker und dem
Brandschutzplaner ist ein Konzept zum Brandschutz für den Wandein-
bauschrank (1) zu erstellen (Lösung für eine F 90 Wand: Ummantelung
mit 40 mm Promatect H verwenden).

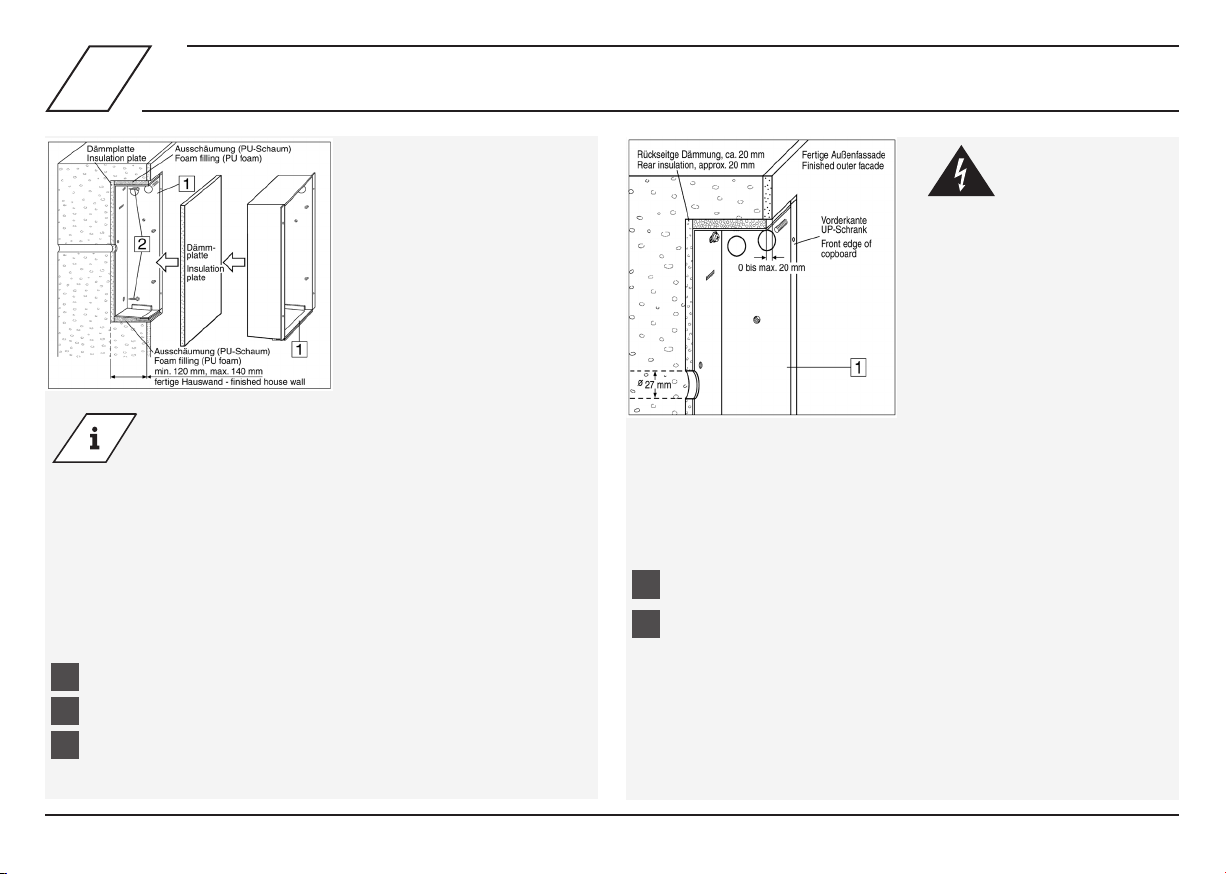

Es ist eine Maueröffnung mit den Ma-
ßen 510 x 290 mm (H x B) vorzusehen.
1Maueröffnung | Wandaussparung

5 / 16 – K410021000001-00 / 09.2021 – ©www.kemper-olpe.de
1.
2.
Metallende Gebäudeteile, zu denen auch der Tresor gehört benötigen
zwingend die Verbindung zum Potentialausgleich.
Querschnitt dieser Leitungen ist die Hälfte des Querschnitts des Haupt-
schutzleiters, mindestens jedoch 6 mm².
Falls eine Brandschutzummantelung notwendig wird
Brandschutzummantelung in die Mauerwerksaussparung
einsetzen.
Schrank (1) einsetzen.
* Für die Frostsichere Außenarmatur (3) ist eine Bohrung von
≥ Ø 27 mm erforderlich. Das im Wandeinbauschrank (1) vorgestanzte
Loch dient dabei als Schablone. Von innen nach außen ist ein Gefälle
von max. 2 % einzuhalten.
Gefahr!
Erdung
Verbindung des Potentialaus-
gleichs mit den dafür vorge-
sehenen Schrauben im oberen
Wandeinbauschrankbereich und
an der Tür herstellen (sämtliche
metallischen Teile sind somit
geerdet).
Stromzuführung vorsehen
- FI-Absicherung beachten:
Nennfehlerstrom ≤ 0,03 A und
Anschlussleistung ≤32 A
- Schutzart IP 44
Info!
Folgende Figuren werden mit der Schutzart IP 55
ausgeliefert:
21002015CH I 21003015CH I 21004015CH
21412015CH I 21413015CH I 21414015CH
Kältedämmung ohne Brandschutzummantelung
Empfehlenswert ist eine rückseitige Dämmung (z.B. Styropor).
Rückseitige Dämmung einsetzen.
Schrank einsetzen und fixieren.
Ggf. vier Löcher bohren und Schrank (1) mittels beiliegenden vier
Befestigungsschrauben (2) an der Rückwand befestigen
(vier Bohrungen, Ø 8 mm).
1.
2.
3.
Beim Einpassen des Wandeinbauschranks (1) den späteren Wandauf-
bau der Außenfassade beachten. Max.Ausgleich von 20 mm durch den
Blendrahmen möglich!
2Montage Wandeinbauschrank

6 / 16 – K410021000001-00 / 09.2021 – ©www.kemper-olpe.de

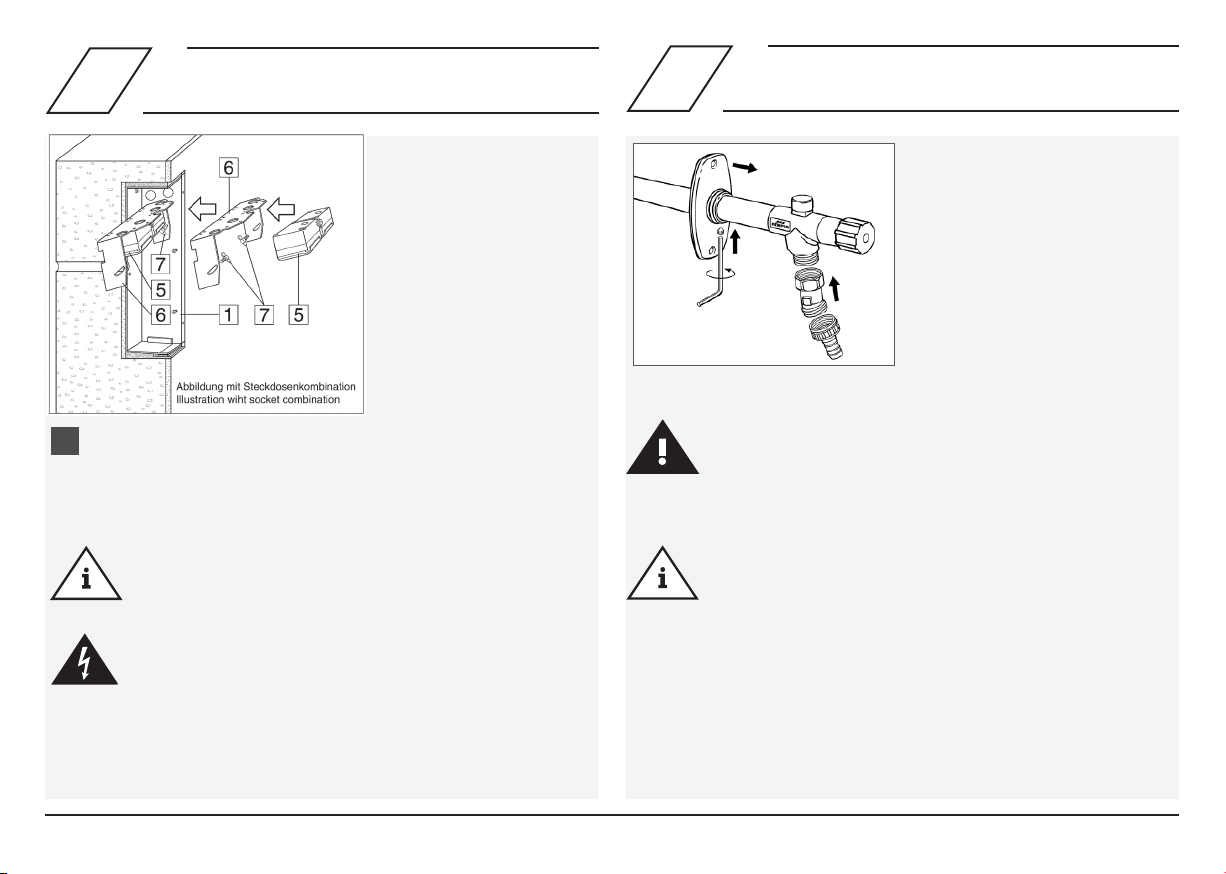

3Einbau Steckdosenkombination
Steckdosenkombination (5) (Anschlussfertig verdrahtet) auf Mon-
tageblech (6) aufschrauben, im Wandeinbauschrank (1) anschlie-
ßen und mit der Flügelschraube (7) an der Schrankwand fixieren
(20° schwenkbar).
Hinweis!
Funktionsprüfung durchführen!
Gefahr!
Elektroarbeiten dürfen nur von autorisiertem Fachperso-
nal ausgeführt werden!
1.
Hinweis!
• Wandscheibe bis zum Anschlag an das Auslaufgehäuse
schieben und mit Schraube justieren.
• Schlauchtülle und Adapter wie dargestellt montieren.
Warnung!
Montage nur durch sachkundige, qualifizierte Fachkraft!
4Montage Frostsichere Außenarmatur
und Spritzschutz

7 / 16 – K410021000001-00 / 09.2021 – ©www.kemper-olpe.de
5Montage Blendrahmen mit Tür am
Wandeinbauschrank
Montage Aufputz Montage Unterputz
Blendrahmen mit Tür (8) mit den seitlichen Führungsschlitzen
über die (vormontierten) Schrauben schieben, bis dass der Rah-
men bündig mit der Hausaußenwand anliegt.
Anschließend den Blendrahmen mit Tür (8) mit den Schrauben
sichern.
1.
2.
Die integrierte Klappe für Schlauch- und Kabelanschluss dient zur
Sicherheit während des Gebrauchs.
1.
2.
3.
Frostsichere Außenarmatur (3) in die Bohrung stecken und mittels
der zwei beiliegenden M6-Schrauben (4) befestigen.
Außenarmatur (3) an die Wasserleitung anschließen
(Cu-Rohr Ø 15 mm oder AG R ½“).
Das Spritzschutzblech (9) mit der mittigen Bohrung (Ø 35 mm)
unterhalb der frostsicheren Außenarmatur einführen und mit den
beigefügten Schrauben M6 (10) an den vorgesehenen Befesti-
gungspunkten an der Rückwand verbinden.
Hinweis!
Ventilsitz (Gewinde R ½“) muss im frostfreien Bereich
liegen.
Hinweis!
Angaben unter Punkt 1 Mindestwandstärken sind zu
beachten!
4Montage Frostsichere Außenarmatur
und Spritzschutz

8 / 16 – K410021000001-00 / 09.2021 – ©www.kemper-olpe.de
6
Hinweis!
Durch das selbständige Entleeren der Frostsicheren Au-
ßenarmatur (3) nach dem Zapfvorgang läuft das Wasser
nach dem Absperren für einige Sekunden nach (Frostsi-
cherheit). Es ist aus diesem Grunde nur leichtes Zudrehen
(Schließen) der Armatur erforderlich.
Hinweis!
Zur Sicherstellung der Funktion „Frostsicherheit“ müssen
Schläuche und sonstige Anbauteile vor Beginn der Frost-
periode entfernt werden!

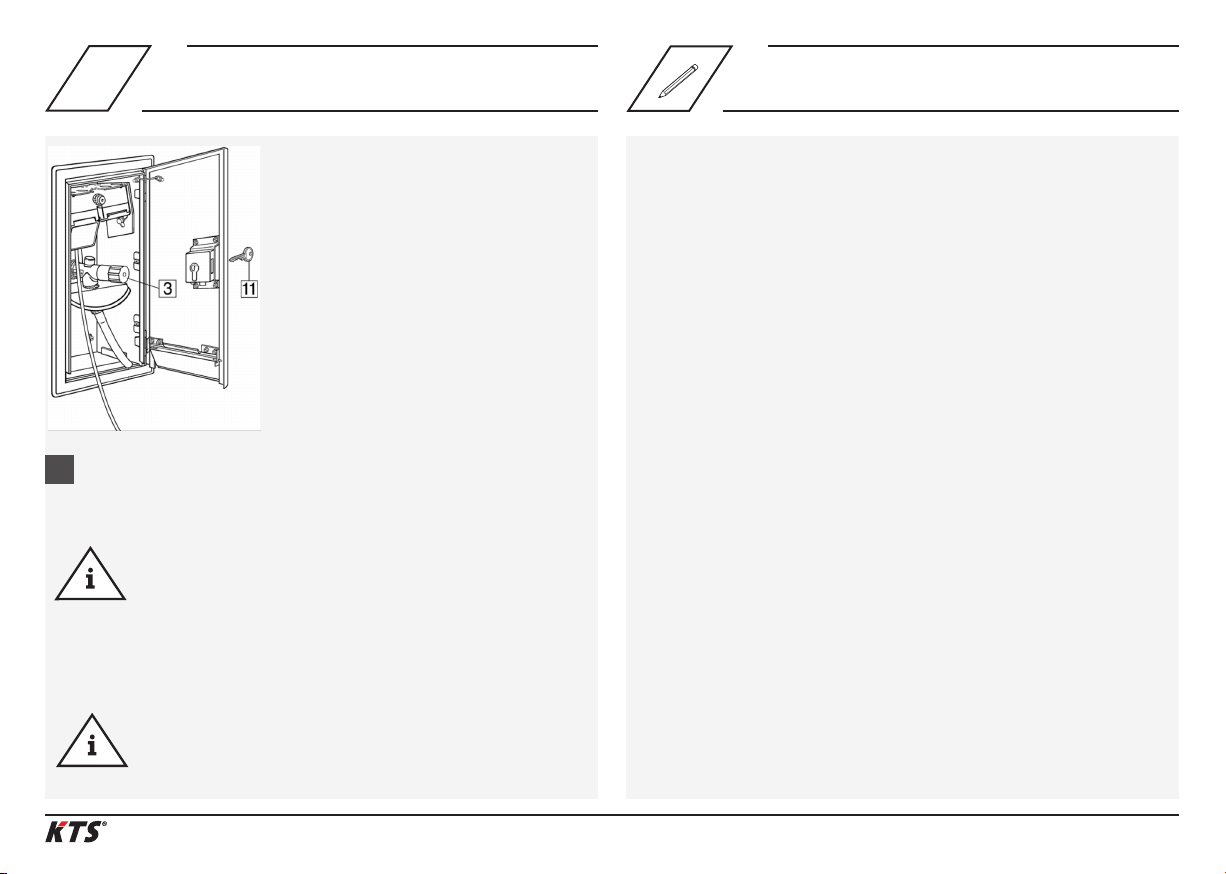

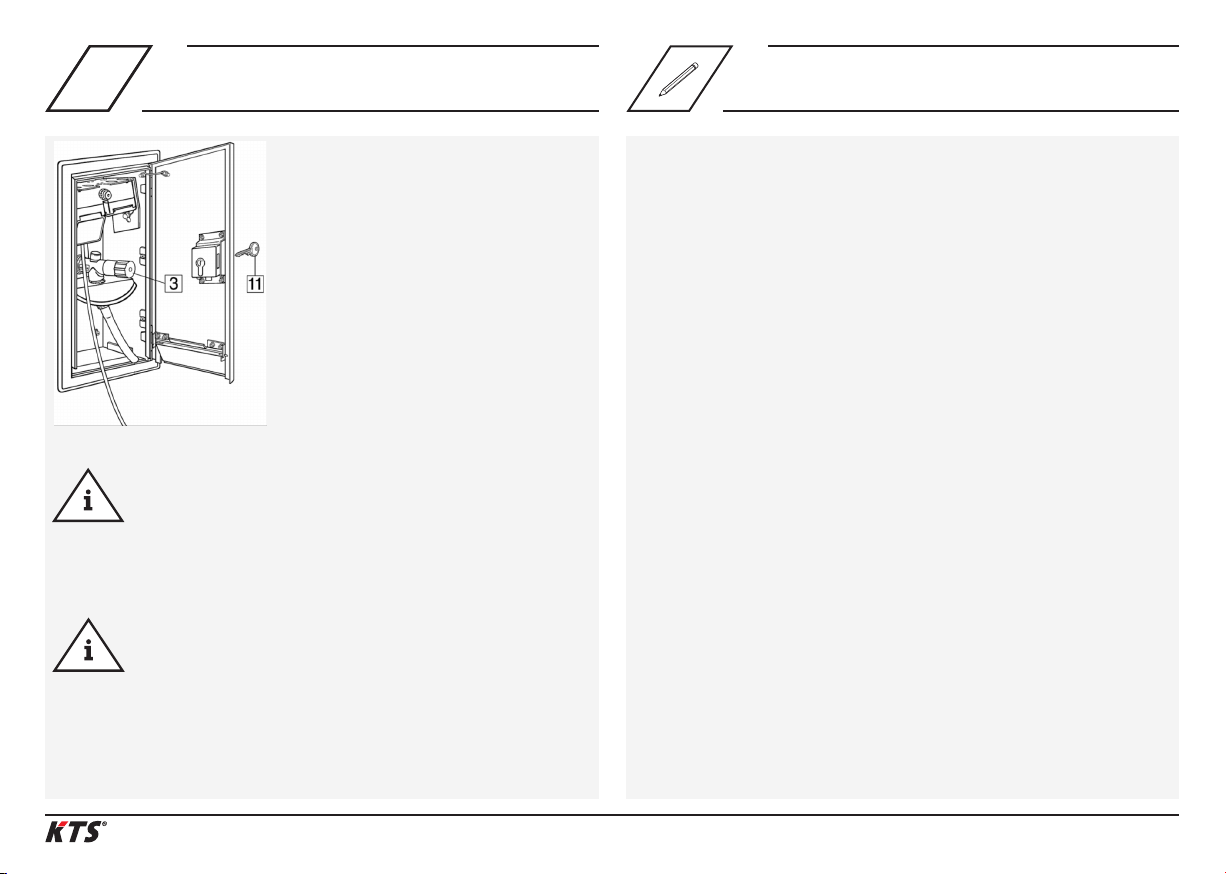

1. Funktionsprüfung der Frostsicheren Außenarmatur (3)
durchführen.
Funktionsprüfung

9 / 16 – K410021000001-00 / 09.2021 – ©www.kemper-olpe.de
Use
The built-in wall cabinet serves as a supply
station for the central water and power supply.
Any other uses constitute misuse.
Connection options: e. g. water and power
connection for 230 V / 400 V, can be expan-
ded on site, e.g. by gas, telephone, antenna
or waste water connection, for private and
commercial use.
Warning information
Please read and follow the warning informati-
on in this instruction. Disregard of the warning
information may lead to injury or material
damage!
Labelling of important warning information:
Danger! Electricity!
Indicates hazards that might result
in severe or fatal injury.
Warning! Highlights risks that
may result in injury, material da-
mage or contamination of drin-
king water.
Note! Indicates hazards that may
lead to damages to the system or
malfunctions.
Info! Indicates additional infor-
mation and tips.
Important advice to the operator
Material: Stainless steel
Pressure rate valve: PN 16
Figure 214: especially for chlorine-based
environments (e.g. swimming baths)
Only use the TRESOR
- in sound condition
- as intended
Installation and operation
Read the manual carefully and follow the
instructions before installation!
Installation and maintenance must be
carried out by qualified plumbers.
Always pass on this manual to the current
system owner and keep it in a safe place for
future reference!
Warning! Priority must be given to the natio-
nal standards and provisions on sanitary
installations and accident prevention.
Warning! The installation location must be a
closed, dry and frost-free room that cannot be
flooded.
Warning! Before completing the installation,
it is essential to carry out a leak test of the wa-
ter-bearing elements as well as a functional test.
Warranty
Warranty or liability are voided through:
- Disregard of installation instructions.
- Damage due to faulty installation.
- Unauthorised product modifications.
- Other incorrect operation.
Precautions for installation
EN
Note! The door lock can be repla-
ced with an existing locking system.
The door lock is a half cylinder
according to DIN 18252 / EN 1303,
Hz 35 / Ø17. The door lock must be
replaced for this purpose.
Note! The electrical and plumbing
installations must be carried out by
specialist installers.
Note! The complete Tresor must be
cleaned by a stainless steel cleaning
agent in regular intervals!
Care of the cabinet surface: Ag-
gressive and scour cleaning agents
can damage the surface. Don´t use
chloric or acidic, grinding or acidly
cleaning agents. Cleaning with a
damp micro-fibre cloth is recom-
mended.

10 / 16 – K410021000001-00 / 09.2021 – ©www.kemper-olpe.de
EN
Note! In some countries the use
of combination units with water
and electric is not permitted. Please
follow the specific regulations for
the relevant country, if you want
to install the product outside of
Germany.
Danger! According to VDE require-
ments KEMPER MINI-TRESOR for
power and water connection have
to fuse by a residual current circuit
breaker (residual current 0,03A).
This applies to all sockets in outdo-
or area.
Description
1
Built-in wall cabinet (basic body)
2 4 attachment screws for built-in cabinet (4.8 x 80)
3 Frost-proof outdoor valve or hose bibb
4 2 attachment screws (M6 x 12)
5 Socket to fit selected Figur type
6 Mounting plate with attachment clasp and
7 Wing-screws
8 Trim frame and door with flap
9 Spray protection plate
10 2 attachment screws (M6 x 12)
11 Door lock with 3 keys
Disposal
Local regulations on waste
recycling and disposal must be
followed. The product must not be
disposed of with household waste
but must rather be disposed of
appropriately.
Note! In case of assembly the
Tresor in swimming pools or faci-
lities with compareable ambient
conditions, a regular cleaning of
the complete Tresor is necessary as
described before.

11 / 16 – K410021000001-00 / 09.2021 – ©www.kemper-olpe.de
A wall opening must be provided with
the dimensions 510 x 290 mm (H x W).
Heat insulation against the effects of cold from outside
Heat insulation must be provided for the wall opening in consultation
with the architect! (The thickness of the insulating layer must be taken
into account accordingly for determination of the installation depth!)
Fire protection
The wall opening reduces the fire resistance duration and the structural
strength of the outer wall. A fire protection concept for the built-in wall
cabinet (1) must be produced together with the surveyor and fire-sa-
fety planner (Suggestion for an F 90 wall: Use lagging with 40 mm
Promatect H).
1Wall opening | Recess
Note!
The depth (D) min. 120 mm, max. 140 mm is calculated
from the wall thickness of the outer wall including installa-
tion, clinker etc.
Note!
In order to guarantee frost protection of the water fitting, a
wall thickness (1) of 150 mm is required.
Note!
When laying the connecting pipe within the wall, a mini-
mum wall thickness of 285 mm is required!
Note!
The valve must be attached minimum 250 mm over the
maximum of operating water surface!

12 / 16 – K410021000001-00 / 09.2021 – ©www.kemper-olpe.de
Info!
Following gures are delivered with protection type IP 55:
21002015CH I 21003015CH I 21004015CH
21412015CH I 21413015CH I 21414015CH
1.
2.
Metallic parts of the building, to which the wall cabinet belongs, have
to be earthed.
The cross section of the wire is half the cross section of the main earth
wire of the building, or at least 6 mm².
If fire protection lagging is necessary
Insert fire protection lagging into the masonry recess.
Insert the cabinet (1).
* A hole of ≥ Ø 27 mm is required for the frost-proof outer fitting (3).
The pre-stamped hole in the built-in wall cabinet (1) can be used as
a template. A slope of max. 2 % must be maintained from inside to
outside.
Danger!
Earthing
Connect the earthing with the
intended screws at the upper
part of the wall cabinet and
the door (All metallic parts are
earthed by this).
2Installation of built-in wall cabinet
Provide the power supply
- Note FI fuse:
Nominal fault current ≤ 0.03 A
and Connection current ≤ 32 A
- Protection type IP 44
When fitting the built-in wall cabinet (1), take into account the later
wall construction of the outer façade. Max. possible compensation by
the trim frame: 20 mm!
Insulation without fire protection jacket.
Insulaiton on the back side is recommended (e.g. expanded polystyrene).
Insert rear insulation.
Insert the cabinet into the opening and fix it.
If necessary, drill four holes and attach the cabinet (1) to the
rear wall using the four attachment screws provided (2)
(four holes, Ø 8 mm).
1.
2.
3.

13 / 16 – K410021000001-00 / 09.2021 – ©www.kemper-olpe.de
Note!
• Push the wall plate on to the outlet housing as far as
the stop and adjust using the screw.
• Fit the hose sleeve and adapter as illustrated
4Installation of frost-proof outer fitting
and spray protection
Screw the socket combination (5) (already wired) onto the moun-
ting plate (6), connect in the built-in wall cabinet (1) and attach to
the cabinet wall using the wing-screws (7) (20° swivel).
3Installation of socket combination
Note!
Carry out a functional check.
Danger!
Electrical work must be carried out only by authorised
specialist personnel!
1. Warning!
Installation must be carried out by qualified plumbers!

14 / 16 – K410021000001-00 / 09.2021 – ©www.kemper-olpe.de
Push the trim frame with door (8) with the lateral guide slots over
the (pre-assembled) screws, until the frame lies flush with the
outer wall of the building.
Then secure the trim frame with door (8) using the screws.
1.
2.
The integral flap for hose and cable connection is for safety purposes
during use.
5Installation of the trim frame with door
to the built-in wall cabinet
4Installation of frost-proof outer fitting
and spray protection
1.
2.
3.
Insert the frost-proof outer fitting (3) into the hole and attach
using the two M6 screws (4) provided.
Connect the outer fitting (3) to the water supply
(copper pipe Ø 15 mm or AG R ½“)
Insert the spray protection plate (9) with the central hole (Ø
35 mm) below the frost-proof outer fitting, and connect to the
attachment points provided on the rear wall using the M6 screws
provided (10).
Note!
The valve seat (thread R ½“) must be located in the frost-
free area.
Note!
The specifications given under Point 1 Minimum wall
thicknesses must be observed!
Exposed installation Concealed installation

15 / 16 – K410021000001-00 / 09.2021 – ©www.kemper-olpe.de
6
Note!
Due to the automatic draining of the frost-proof outer fit-
ting (3) after removal of water, water will continue to drain
out for a few seconds after closing the fitting (frost safety).
For this reason, the fitting only needs to be closed gently.
Note!
To ensure the correct ‘frost safety‘ function, hoses and
other attachements must be removed before the start of
the frost period!
Conduct functional testing of the
frost-proof outer fitting (3).
Functional testing

K410021000001-00 / 09.2021
Service-Hotline [phone]
www.kemper-olpe.de
[e-mail]
i
i
Gebr. Kemper GmbH + Co. KG
Harkortstraße 5
D-57462 Olpe
16 / 16 – K410021000001-00 / 09.2021 – ©www.kemper-olpe.de
