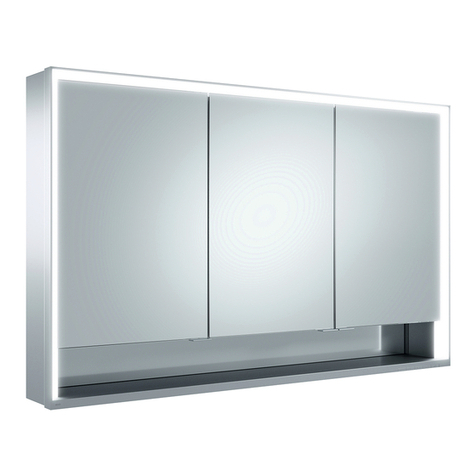

KEUCO Royal Lumos 14317 1713 5 Series User manual

DE
EN
ES
FR
IT
Gebrauchsanleitung
Instruction for use
Manual de instrucciones de uso
Instructions d'utilisation
Istruzioni per l'uso
NL
CS
PL
RU
Gebruiksaanwijzing
Návod k použití
Instrukcja użycia
Инструкция по применению
Royal Lumos
313332_000/05.2022
14317 1713X5
14312 1713X5
14313 1713X5
14314 1713X5
14318 1713X5

2
DE
EN
ES
Einbaumaße
Mounting dimensions
Dimensiones de montaje
FR
IT
NL
Cotes de montage
Ingombro
Montageafmetingen
CS
PL
RU
Montážní rozměry
Wymiary montażowe
Монтажные размеры
735
35
107
>135
727-731
100-535
X2
X
100 - X1
14317 1713X5 14312 1713X5 14313 1713X5 14314 1713X5 14318 1713X5
X700 800 900 1000 1050
X1 600 700 800 900 950
X2 680 - 696 780 - 796 880 - 896 980 - 996 1030 - 1046

3
Wichtige Informationen, bitte unbedingt lesen! DE
Verwendungszweck
DALI-steuerbarer Spiegelschrank mit dimmbarer Be-
leuchtung für den Einsatz in Feuchträumen wie Badezim-
mer und WC.
Dieser Spiegelschrank ist DALI-steuerbar und muss
entsprechend angeschlossen werden. Weitere Infor-
mationen sind dem Systemhandbuch zu entnehmen,
welches der DALI Stromversorgung (Best.-Nr.: 16899
000004) beiliegt oder unter www.keuco.com herunter-
geladen werden kann.
Produkt ausschließlich zur Montage in Innenräumen
geeignet!
Achtung! Installation nur in frostfreien Räumen.
Konformitätserklärung! Dieses Produkt erfüllt die
Anforderungen der geltenden EU-Richtlinien. Die
Konformitätserklärung für dieses Produkt kann unter der
folgenden Adresse angefordert werden:
KEUCO GmbH & Co. KG, Oesestraße 36,
D-58675 Hemer.
Technische Daten
– Spannungsversorgung: 220-240V AC 50/60Hz
– DALI Stromaufnahme: 2 mA
– Max. Leistungsaufnahme:
Prod.-Nr.: Breite Gewicht Licht Heizung
14317 1713X5: 700 mm 21,8 kg 48,5 W 60,0 W
14312 1713X5: 800 mm 24,4 kg 50,0 W 60,0 W
14313 1713X5: 900 mm 26,9 kg 51,9 W 60,0 W
14314 1713X5: 1000 mm 29,4 kg 53,4 W 60,0 W
14318 1713X5: 1050 mm 30,6 kg 54,1 W 60,0 W
– Schutzart: IP20
– Umgebungsbedingungen:
Temperatur 5° – 40° C
– Lichtfarbe 2700 – 6500 Kelvin
– Voreingestellte DALI-Gruppe: D (13)
Einbaumaße, siehe Seite 2.
Installation, siehe ab Bild 1 auf Seite 21.
Anschluss, siehe Bild 4 auf Seite 22.
L
N
DA+
DA-
= braun
= blau
= grün/gelb
= grau
= schwarz
Diese Anleitung ist für den Installateur zur Montage sowie
für den Nutzer zur Bedienung und Wartung des Produk-
tes. Bitte nach der Installation an den Nutzer zur Verwah-
rung weitergeben.
Symbole und Bedeutung
Achtung! Warnung vor Personen- oder Sachschaden.
Achtung! Warnung vor Stromschlag.
Achtung! Warnung vor Wasserschaden.
Hinweis, Tipp oder Verweis
Korrekte Montage/Funktionsprüfung
Falsche Montage
Optional/Zubehör
Schalter Ein/Aus
Front-Beleuchtung
Waschtisch-Beleuchtung
Lichtfarbe Tageslichtweiß (kaltweiß)
Lichtfarbe Warmweiß
Heizung
Sicherheitsinformationen
– Die Elektroinstallation muss von einem Elektro-Fa-
chinstallateur gemäß IEC 60364-7-701/VDE 0100
Teil 701 vorgenommen werden! Nationale sowie örtli-
che Vorschriften müssen berücksichtigt werden!
– Bei Beschädigung des Gerätes oder des Span-
nungsversorgungskabels das Gerät nicht in Betrieb
nehmen, sondern vom Hersteller, dessen Kunden-
dienst oder einer gleichermaßen qualifizierten Person
ersetzen lassen.
– Es muss sichergestellt sein, dass die Wand das Ge-
wicht des Spiegels tragen kann.
Zur Vermeidung von Personen- und Sachschäden muss
die Montage von zwei Personen durchgeführt werden.

4
Bedienung
Der Spiegelschrank wird in das DALI-System
eingebunden und kann über einen externen Taster A
mit entsprechendem Gruppencontroller oder die Taste
am Spiegelschrank Bbetätigt werden.
A
B
Tastenfunktionen
Taste Funktion
Licht Ein/Aus
• Taste antippen schaltet den Spiegelschrank mit
den ausgewählten Einstellungen ein. Die weiße
Leuchtdiode erlischt.
• Erneutes Antippen schaltet den Spiegelschrank
aus. Die weiße Leuchtdiode leuchtet.
• Die weiße Leuchtdiode kann deaktiviert werden.
– Spiegelschrank einschalten
– Taste für 10 Sekunden drücken und halten.
- Die Beleuchtung geht aus.
- Ein kurzer Lichtimpuls zeigt an, dass die weiße
Leuchtdiode deaktiviert wurde.
Zum Wiedereinschalten der weißen Leuchtdiode den
beschriebenen Vorgang wiederholen.
Front-, Wand und Waschtisch-Beleuchtung
parallel dimmen
• Taste bei eingeschaltetem Spiegelschrank und
eingeschalteter Front-, Wand und Waschtisch-Be-
leuchtung drücken und halten bis der gewünschte
Helligkeitswert oder der Endwert erreicht ist.
• Zuerst wird die Helligkeit angeglichen und
anschließend gleichmäßig geändert.
Front- und Wand-Beleuchtung
• Taste bei eingeschaltetem Spiegelschrank antippen
schaltet die Front- und Wand-Beleuchtung ein.
• Erneutes Antippen schaltet das Licht aus.
Waschtisch-Beleuchtung
• Taste bei eingeschaltetem Spiegelschrank antippen
schaltet die Waschtisch-Beleuchtung ein.
• Erneutes Antippen schaltet das Licht aus.
Wenn beide Beleuchtungen ausgeschaltet werden
schaltet sich der Spiegelschrank aus.
Taste Funktion
Front- und Waschtisch-Beleuchtung dimmen
• Taste bei eingeschaltetem Spiegelschrank drücken
und halten bis der gewünschte Helligkeitswert oder
der Endwert erreicht ist.
Lichtfarbe kälter stellen
• Taste Tageslichtweiß drücken und halten, die Licht-
farbe wird bei allen via DALI verbundenen Leuch-
ten und DALI- steuerbaren Spiegeln zu Kaltweiß
übergeblendet.
• Taste bei Erreichen der gewünschten Lichtfarbe
loslassen.
Lichtfarbe Tageslichtweiß (kaltweiß) einstellen
• Taste antippen, die Farbtemperatur wird bei allen
via DALI verbundenen Leuchten und DALI-
steuer-
baren Spiegeln auf 6500 Kelvin gestellt.
Lichtfarbe wärmer stellen
• Taste Warmweiß drücken und halten, die Lichtfarbe
wird bei allen via DALI verbundenen Leuchten und
DALI-
steuerbaren Spiegeln zu Warmweiß überge-
blendet.
• Taste bei Erreichen der gewünschten Lichtfarbe
loslassen.
Lichtfarbe Warmweiß einstellen
• Taste antippen, die Farbtemperatur wird bei allen
via DALI verbundenen Leuchten und DALI-
steuer-
baren Spiegeln auf 2700 Kelvin gestellt.
Heizung Ein/Aus
• Taste antippen, die rote Leuchtdiode leuchtet.
• Erneutes Antippen schaltet die Heizung aus, die
rote Leuchtdiode erlischt.
Die Heizung schaltet nach 20 Minuten automatisch
ab.
Ersatzteile mit Bestellnummern, siehe Seite 27.
Das Leuchtmittel darf nur vom Hersteller, dessen
Kundendienst oder einer gleichermaßen qualifizierten
Person ersetzt werden.
Hinweise zur Gewährleistung und Pflege sind dem bei-
liegendem Pflege- und Garantiepass zu entnehmen.
Entsorgungshinweis! Geräte mit dieser
Kennzeichnung dürfen nicht über den Hausmüll
entsorgt werden, sondern müssen bei einer dafür
vorgesehenen Sammelstelle abgegeben werden!
DE Wichtige Informationen, bitte unbedingt lesen!

5
These instructions are designed for the installation engi-
neer to assemble the product and for the user to operate
and maintain it. After installation, please pass them on to
the user for safekeeping.
Symbols and their meaning
Caution! Warning of personal injury or material
damage.
Caution! Warning of electric shock.
Caution! Warning of water damage.
Note, tip or reference
Correct assembly/functional test
Incorrect assembly
Optional/accessories
On/offswitch
Front lighting
Washbasin lighting
Light colour - daylight white (cool white)
Light colour warm white
Heating
Safety Information
– The electrical installations must be undertaken by a
specialist electrical installer in compliance with IEC
60364-7-701/VDE 0100 Part 701! National and local
regulations must be taken into consideration!
– Do not start the appliance if it or the power supply ca-
ble is damaged, but have it replaced by the manufac-
turer, its customer service or by an equally qualified
person.
– It must be ensured that the wall can support the
weight of the mirror cabinet.
To prevent personal injury or material damage the as-
sembly must be carried out by two persons.
Important information, please make sure to read! EN
Intended use
DALI-controllable mirror cabinet with dimmable lighting
for use in moist rooms, such as bathrooms and WCs.
This mirror cabinet is DALI-controllable and must be
connected up correspondingly. More information can be
found in the system manual which is included with the
DALI power supply (order No.: 16899 000004) or can
be downloaded at www.keuco.com.
The product is suitable only for mounting indoors!
Caution! Only install in frost-free rooms.
Declaration of conformity! This product complies with
the requirements of the valid EU Guidelines. The dec-
laration of conformity for this product can be requested
from the following address:
KEUCO GmbH & Co. KG, Oesestraße 36,
D-58675 Hemer.
Technical data
– Power supply: 220-240V AC 50/60Hz
– DALI current consumption: 2 mA
– max. Power consumption:
Prod. no.: Width
Weight Light Heating
14317 1713X5: 700 mm 21.8 kg 48.5 W 60.0 W
14312 1713X5: 800 mm 24.4 kg 50.0 W 60.0 W
14313 1713X5: 900 mm 26.9 kg 51.9 W 60.0 W
14314 1713X5: 1000 mm 29.4 kg 53.4 W 60.0 W
14318 1713X5: 1050 mm 30.6 kg 54.1 W 60.0 W
– Protection rating: IP20
– Ambient conditions:
Temperature 5°– 40° C
– Light colour 2700 - 6500 Kelvin
– Preset DALI group: D (13)
Mounting dimensions, see page 2.
Installation, see figure 1 onwards on page 21.
Connection, refer to picture 4 on page 22.
L
N
DA+
DA-
= brown
= blue
= green/yellow
= gray
= black

6
Operation
The mirror cabinet is to be integrated in the DALI
system and can be operated by an external button A
with a suitable group controller or the button on the
mirror cabinet B.
A
B
Button functions
Button Function
Light on/off
• Pressing the button switches the mirror cabinet on
with the selected settings. The white LED goes off.
• Pressing the button again switches the mirror cabi-
net off. The white LED lights up.
• The white LED can be deactivated.
– Switch on the mirror cabinet.
– Press and hold the button for 10 seconds.
- The lighting goes off.
- A short light impulse indicates that the white
LED was deactivated.
To switch the white LED back on, repeat the de-
scribed procedure.
Dimming the front, wall and washbasin lighting in
parallel
• With the mirror cabinet switched on and the front,
wall and washbasin lights switched on, press and
hold the button until the desired brightness value or
the final value has been reached.
• First, the brightness is adjusted and then changed
evenly.
Front and wall lighting
• The front and wall lighting is switched on by press-
ing the button when mirror cabinet is switched on.
• Pressing the button again switches the light off.
Washbasin lighting
• The washbasin lighting is switched on by pressing
the button when mirror cabinet is switched on.
• Pressing the button again switches the light off.
When both lightings are switched off, the mirror cabi-
net also switches off.
EN Important information, please make sure to read!
Button Function
Dimming the front and washbasin lighting
• Press the button when the mirror cabinet is
switched on and hold until the desired brightness or
the end value has been reached.
Setting the light colour cooler
• Press and hold the daylight white button and the
light colour will transition on all lights connected via
DALI and on DALI-controllable mirror cabinets to
cold white.
• Release when the desired light colour has been
reached.
Adjusting light colour - daylight white (cool white)
• Touch the button and the colour temperature on all
lights connected via DALI and on DALI-controllable
mirror cabinets will be set to 6500 kelvin.
Setting the light colour warmer
• Press and hold the warm-white button and the light
colour will transition on all lights connected via
DALI and on DALI-controllable mirror cabinets to
warm-white.
• Release when the desired light colour has been
reached.
Adjusting light colour - warm white
• Touch the button and the colour temperature on all
lights connected via DALI and on DALI-controllable
mirror cabinets will be set to 2700 kelvin.
Heating on/off
• Press button and the red LED lights up.
• Pressing the button again switches the heating off,
and the red LED goes out.
The heating switches offautomatically after 20
minutes.
Replacement parts with order numbers, see page 27.
The light sources may only be replaced by the
manufacturer, its customer service or by an equally
qualified person.
For information about warranty and maintenance, see
the enclosed Maintenance and Warranty Passport.
Disposal information! Equipment with this labelling
must not be disposed of in household refuse, but must
be disposed of at a collection centre intended for this
purpose.

7
¡Información importante de lectura obligatoria! ES
Finalidad de uso
Espejo controlable con DALI con iluminación atenuable
para la aplicación en espacios húmedos como cuartos
de baño y WC.
Este espejo es controlable con DALI y se tiene que
conectar de manera correspondiente. En el manual del
sistema que se proporciona con el suministro eléctrico
DALI se pueden consultar informaciones adicionales
(N.º de pedido: 16899 000004) o se pueden descargar
en www.keuco.com.
¡Producto exclusivamente para el montaje en interiores!
¡Atención! Instalación exclusivamente en espacios sin
hielo.
¡Declaración de conformidad! Este producto cumple
los requisitos de las Directivas UE vigentes. La decla-
ración de conformidad para este producto se puede
solicitar en la siguiente dirección:
KEUCO GmbH & Co. KG, Oesestraße 36,
D-58675 Hemer.
Datos técnicos
– Alimentación eléctrica: 220-240V AC 50/60Hz
– Consumo de corriente DALI: 2 mA
– Máx. Absorción de potencia:
Nº prod.: Anchura
Peso Luz Cale-
facción
14317 1713X5: 700 mm 21,8 kg 48,5 W 60,0 W
14312 1713X5: 800 mm 24,4 kg 50,0 W 60,0 W
14313 1713X5: 900 mm 26,9 kg 51,9 W 60,0 W
14314 1713X5: 1000 mm 29,4 kg 53,4 W 60,0 W
14318 1713X5: 1050 mm 30,6 kg 54,1 W 60,0 W
– Tipo de protección: IP20
– Condiciones del entorno:
Temperatura 5° – 40° C
– Color de luz 2700 – 6500 Kelvin
– Grupo DALI preajustado: D (13)
Medidas de montaje, véanse páginas 2.
Instalación, véase imagen 1 en la página 21.
Conexión, véase imagen 4 en la página 22.
L
N
DA+
DA-
= marrón
= azul
= verde/amarillo
= gris
= negro
Este manual está destinado al instalador para el montaje,
así al usuario para el manejo y mantenimiento del pro-
ducto. Por favor, después de la instalación este manual
se debe entregar al usuario para que lo conserve.
Símbolos y significado
¡Atención! Advertencia de daños personales o
materiales.
¡Atención! Advertencia de descarga eléctrica.
¡Atención! Advertencia de daños a causa del agua.
Indicación, consejo o referencia
Montaje correcto/Comprobación de funcionamiento
Montaje erróneo
Opcional/Accesorios
Interruptor On/Off
Iluminación frontal
Iluminación del lavabo
Color de luz blanco luz diurna (blanco frío)
Color de luz blanco cálido
Calefacción
Informaciones de seguridad
– ¡La instalación eléctrica debe ser llevada a cabo por
un instalador técnico electricista conforme a IEC
60364-7-701/VDE 0100 Parte 701! ¡Se tienen que
considerar las normas nacionales y locales!
– En caso de deterioro del aparato o del cable de ali-
mentación de tensión, no poner en servicio el equipo,
sino que debe ser sustituido por el fabricante, su
servicio técnico o una persona cualificada del mismo
modo.
– Tiene que estar asegurado, que la pared puede so-
portar el peso del espejo.
Para evitar daños personales y materiales el montaje
tiene que ser llevado a cabo con dos personas.

8
Manejo
El espejo se integra en el sistema DALI y se puede
accionar por medio de un pulsador externo Acon el
controlador de grupo correspondiente o la tecla en el
espejo B.
A
B
Funciones de las teclas
Tecla Función
Luz On/Off
• La pulsación de la tecla conecta el espejo con los
ajustes seleccionados. El diodo luminoso blanco se
apaga.
• Una nueva pulsación desconecta el espejo. El
diodo luminoso blanco se ilumina.
• Se puede desactivar el diodo luminoso blanco.
– Conectar el espejo
– Pulse y mantenga pulsada la tecla durante 10
segundos.
- La iluminación se apaga.
- Un breve impulso luminoso indica que el diodo
luminoso blanco ha sido desactivado.
Para una nueva conexión del diodo luminoso blanco,
repita el proceso descrito.
Atenuación de la iluminación frontal, de pared y
del lavabo en paralelo
• Con el espejo encendido y el panel frontal, de
pared y la iluminación del lavabo encendidos, man-
tenga presionado el botón hasta alcanzar el valor
de brillo deseado o el valor final.
• En primer lugar, se ajusta el brillo y luego cambió
de manera uniforme.
Iluminación frontal y de pared
• La pulsación de la tecla con el espejo conectado
conecta la iluminación frontal y de pared.
• Una nueva pulsación desconecta la luz.
Iluminación del lavabo
• La pulsación de la tecla con el espejo conectado
conecta la iluminación del lavabo.
• Una nueva pulsación desconecta la luz.
Cuando se desconectan ambas iluminaciones, el
espejo se desconecta.
ES ¡Información importante de lectura obligatoria!
Tecla Función
Atenuar la iluminación frontal y del lavabo
• Pulse la tecla con el espejo conectado y manténga-
la pulsada hasta que se haya alcanzado el valor de
luminosidad deseado o el valor final.
Ajustar el color de luz más frío
• Pulse y mantenga pulsada la tecla de luz diurna
blanca, el color de luz pasa a blanco frío en todas
las lámparas integradas vía DALI y espejos contro-
lables con DALI.
• Suelte la tecla al alcanzar el color de luz deseado.
Ajustar el color de luz blanco luz diurna (blanco
frío)
• Pulse la tecla, la temperatura de color se ajusta a
6500 Kelvin en todas las lámparas conectadas por
medio de DALI y espejos controlables con DALI.
Ajustar el color de luz más cálido
• Pulse y mantenga pulsada la tecla de luz diurna
cálida, el color de luz pasa a blanco cálido en todas
las lámparas integradas vía DALI y espejos contro-
lables con DALI.
• Suelte la tecla al alcanzar el color de luz deseado.
Ajustar el color de luz blanco cálido
• Pulse la tecla, la temperatura de color se ajusta a
2700 Kelvin en todas las lámparas conectadas por
medio de DALI y espejos controlables con DALI.
Calefacción On/Off
• Pulse la tecla, el diodo luminoso rojo se ilumina.
• Una nueva pulsación desconecta la calefacción, el
diodo luminoso rojo se apaga.
La calefacción se desconecta automáticamente des-
pués de 20 minutos.
Piezas de recambio con números de pedido, véase
página 27.
El medio luminoso debe ser sustituido exclusivamente
por el fabricante, su servicio técnico o una persona
cualificada del mismo modo.
En el pasaporte de cuidado y garantía adjunto encon-
trará indicaciones sobre la garantía y el cuidado.
¡Indicación de eliminación! ¡Los aparatos con esta
identificación no deben eliminarse junto con la basura
doméstica, sino que tienen que entregarse en un punto
de recogida previsto para tal efecto!

9
Ces instructions sont destinées à l'installateur, pour effec-
tuer le montage, et à l'utilisateur, pour utiliser le produit et
procéder à sa maintenance. Après l'installation, veuillez re-
mettre ces instructions à l'utilisateur pour qu'il les conserve.
Symboles et leur signification
Attention ! Mise en garde contre les dégâts de
personnes et les dégâts matériels.
Attention ! Mise en garde contre les chocs électriques.
Attention ! Mise en garde contre les endommagements
par l'eau.
Remarque, conseil ou renvoi
Montage correct/contrôle fonctionnel
Montage incorrect
Option/accessoires
Interrupteur Marche/Arrêt
Éclairage frontal
Éclairage de la vasque
Couleur de la lumière blanc lumière du jour (blanc froid)
Couleur de la lumière blanc chaud
Chauffage
Informations en matière de sécurité
– L'installation électrique doit être effectuée par un
installateur spécialisé en électricité, conformément
à l’IEC 60364-7-701/VDE 0100 partie 701 ! Les
prescriptions nationales et les prescriptions locales
doivent être prises en compte !
– En cas d'endommagement de l'appareil ou du câble
d'alimentation en tension, ne pas mettre l'appareil
en service mais le faire remplacer par le fabricant,
son service clients ou une personne ayant la même
qualification.
– Il convient de s'assurer que le mur peut supporter le
poids du miroir.
Pour éviter les les dégâts de personnes et les dégâts
matériels, le montage doit être effectué par deux per-
sonnes.
Informations importantes, à lire impérativement ! FR
Domaine d'utilisation
Miroir pouvant être commandé par DALI, avec éclairage
à intensité variable, pour une utilisation dans des pièces
humides telles que les salles de bains et les WC.
Ce miroir peut être commandé par DALI et il doit être
raccordé en conséquence. Vous trouverez d’autres
informations dans le manuel système, qui est joint à
l’alimentation électrique DALI (réf. de commande :
16899 000004) ou qui peut être téléchargé à l’adresse
www.keuco.com.
Le produit ne convient que pour un montage à
l'intérieur !
Attention ! Installation uniquement dans des pièces à
l'abri du gel
Déclaration de conformité ! Ce produit satisfait aux
exigences des directives UE en vigueur. La déclaration
de conformité relative à ce produit peut être demandée
à l'adresse suivante :
KEUCO GmbH & Co. KG, Oesestraße 36, D-58675 Hemer.
Caractéristiques techniques
– Alimentation en tension : 220-240V AC 50/60Hz
– Consommation de courant DALI: 2 mA
– Max. Puissance absorbée :
Réf. produit : Largeur
Poids Lampe
Chauf-
fage
14317 1713X5: 700 mm 21,8 kg 48,5 W 60,0 W
14312 1713X5: 800 mm 24,4 kg 50,0 W 60,0 W
14313 1713X5: 900 mm 26,9 kg 51,9 W 60,0 W
14314 1713X5: 1000 mm 29,4 kg 53,4 W 60,0 W
14318 1713X5: 1050 mm 30,6 kg 54,1 W 60,0 W
– Indice de protection : IP20
– Conditions ambiantes :
Température 5° – 40° C
– Couleur de la lumière 2 700 – 6 500 Kelvin
– Groupe DALI préréglé : D (13)
Côtes d'encombrement, voir pages 2.
Installation, voir à partir de la figure 1, à la page 21.
Raccordement, voir figure 4 à la page 22.
L
N
DA+
DA-
= brun
= bleu
= vert/jaune
= gris
= noir

10
FR Informations importantes, à lire impérativement !
Commande
Le miroir s’intègre au système DALI et peut être
actionné via un bouton externe Aavec contrôleur de
groupe correspondant, ou bien via le bouton Bdu
miroir.
A
B
Fonctions des touches
Touche Fonction
Lumière Marche/Arrêt
• Un appui sur la touche permet de mettre le miroir en
marche, dans les réglages sélectionnés. La diode
électroluminescente blanche s'éteint.
• Un nouvel appui arrête le miroir. La diode électrolu-
minescente blanche s'éclaire.
• La diode électroluminescente blanche peut être
désactivée.
– Mise en marche du miroir
– Appuyer sur la touche et maintenir l'appui pendant
10 secondes.
- L'éclairage s'éteint.
- Une brève impulsion de lumière indique que la diode
électroluminescente blanche a été désactivée.
Pour réactiver la diode électroluminescente blanche,
refaire le processus décrit.
Gradation parallèle de l'éclairage frontal, mural et
du lavabo
• Lorsque le miroir est allumé et que les éclairages
avant, mural et de lavabo sont allumés, maintenez
le bouton enfoncé jusqu'à ce que la valeur de lumi-
nosité désirée ou la valeur finale soit atteinte.
• Tout d'abord, la luminosité est ajustée et puis
changé uniformément.
Éclairage frontal et mural
• Le fait d'appuyer sur la touche, le miroir étant en
marche, a pour effet de mettre en marche l'éclairage
frontal et mural.
• Un nouvel appui arrête la lumière.
Touche Fonction
Éclairage de la vasque
• Le fait d'appuyer sur la touche, le miroir étant en
marche, a pour effet de mettre en marche l'éclairage
de la vasque.
• Un nouvel appui arrête la lumière.
Lorsque les deux éclairages sont arrêtés, le miroir
s'arrête.
Variation de l'éclairage frontal et de la vasque
• Appuyer sur la touche, le miroir étant en marche, et
maintenir l'appui jusqu'à ce que la valeur de luminosité
souhaitée ou la valeur finale soit atteinte.
Réglage d'une couleur de lumière plus froide
• Appuyer sur le bouton Blanc lumière du jour et
maintenir l’appui, la couleur de lumière passera au
blanc froid pour toutes les lampes reliées via DALI
et les miroirs pouvant être commandés par DALI.
• Relâcher la touche lorsque la couleur de lumière sou-
haitée est atteinte.
Réglage de la couleur de la lumière blanc lumière du
jour (blanc froid)
• Appuyer sur le bouton, la température de couleur
se règlera sur 6 500 Kelvin pour toutes les lampes
reliées via DALI et les miroirs pouvant être com-
mandés par DALI.
Réglage d'une couleur de la lumière plus chaude
• Appuyer sur le bouton Blanc chaud et maintenir
l’appui, la couleur de lumière passera au blanc
chaud pour toutes les lampes reliées via DALI et
les miroirs pouvant être commandés par DALI.
• Relâcher la touche lorsque la couleur de lumière sou-
haitée est atteinte.
Réglage de la couleur de lumière blanc chaud
• Appuyer sur le bouton, la température de couleur
se règlera sur 2 700 Kelvin pour toutes les lampes
reliées via DALI et les miroirs pouvant être com-
mandés par DALI.
Chauffage Marche/Arrêt
• Appuyer sur la touche, la diode électrolumines-
cente rouge s'éclaire.
• Un nouvel appui arrête le chauffage, la diode élec-
troluminescente rouge s'éteint.
Le chauffage s'arrête automatiquement au bout de 20
minutes.
Pièces de rechange avec numéros de commande, voir
page 27.
La lampe ne doit être remplacée que par le fabricant,
son service clients ou une personne ayant la même
qualification.
Les consignes relatives à la garantie et à l'entretien
figurent sur la carte d'entretien et de garantie jointe.
Consigne de destruction ! Les appareils portant cette
identification ne doivent pas être déposés dans les
ordures ménagères mais remis à un point de collecte
prévu à ces fins !

11
Scopo d’uso
Specchio controllabile con DALI e dotato di illuminazione
dimmerabile perl’impiego in ambienti umidi come bagno
e WC.
Questo specchio può essere controllato con DALI e
deve essere collegato di conseguenza. Ulteriori infor-
mazioni sono reperibili nel manuale del sistema, allega-
to all’alimentazione di corrente DALI (n. ordine: 16899
000004) o scaricabile dal sito www.keuco.com.
Prodotto adatto esclusivamente per il montaggio in
ambienti interni!
Attenzione! Installazione solo in ambienti in assenza di
gelo.
Dichiarazione di conformità Il prodotto soddisfa i
requisiti delle direttive UE in vigore. La dichiarazione di
conformità per questo prodotto può essere richiesta al
seguente indirizzo:
KEUCO GmbH & Co. KG, Oesestraße 36,
D-58675 Hemer.
Dati tecnici
– Tensione di alimentazione: 220-240V CA 50/60Hz
– Assorbimento DALI: 2 mA
– Potenza assorbita max.:
N. prod.: Larghez-
za
Peso Luce Riscalda-
mento
14317 1713X5: 700 mm 21,8 kg 48,5 W 60,0 W
14312 1713X5: 800 mm 24,4 kg 50,0 W 60,0 W
14313 1713X5: 900 mm 26,9 kg 51,9 W 60,0 W
14314 1713X5: 1000 mm 29,4 kg 53,4 W 60,0 W
14318 1713X5: 1050 mm 30,6 kg 54,1 W 60,0 W
– Grado di protezione: IP20
– Condizioni ambientali:
Temperatura 5° – 40°C
– Colore della luce 2700 – 6500 kelvin
– Gruppo DALI preimpostato: D (13)
Dimensioni di montaggio, vedi pagina 2.
Installazione, vedi dalla figura 1 a pagina 21.
Collegamento, vedi figura 4 a pagina 22.
L
N
DA+
DA-
= marrone
= blu
= verde/giallo
= grigio
= nero
Il presente manuale è indirizzato agli installatori per il
montaggio nonché agli utilizzatori per l’uso e la manu-
tenzione del prodotto. Consegnarlo all’utilizzatore dopo
l’installazione affinché lo custodisca.
Simboli e significato
Attenzione! Pericolo di lesioni o danni materiali.
Attenzione! Pericolo di folgorazione.
Attenzione! Pericolo di danni causati dall’acqua.
Avvertenza, consiglio o rimando
Montaggio corretto/verifica del funzionamento
Montaggio errato
Opzionale/accessorio
Interruttore on/off
Illuminazione frontale
Illuminazione per lavabo
Colore della luce: bianco luce diurna (bianco freddo)
Colore della luce bianco caldo
Riscaldamento
Informazioni di sicurezza
– L’impianto elettrico può essere installato solo da un
tecnico specializzato conformemente a IEC 60364-7-
701/VDE 0100 Parte 701! Vanno osservate le norme
nazionali e locali!
– In caso di danneggiamento all’apparecchio o al cavo
di alimentazione elettrica, non mettere l’apparecchio
fuori servizio ma farlo sostituire dal costruttore, dal
relativo servizio di assistenza alla clientela o da per-
sonale parimenti qualificato.
– Deve essere garantito che la parete possa supportare
il peso dello specchio.
Al fine di evitare lesioni e danni materiali il montaggio
deve essere eseguito da due persone.
Informazioni importanti! Assicurarsi di leggerle! IT

12
Comando
Lo specchio è integrato nel sistema DALI e può essere
attivato tramite un pulsante esterno Acon l'apposito
controller di gruppo o il pulsante sullo specchio B.
A
B
Funzioni dei tasti
Tasto Funzione
Luce on/off
• Premendo il tasto si accende lo specchio con le
impostazioni selezionate. Il diodo luminoso bianco
si spegne.
• Premendo nuovamente lo specchio si spegne. Il
diodo luminoso bianco si accende.
• Il diodo luminoso bianco può essere disattivato.
– Accensione dello specchio
– Tenere premuto il tasto per 10 secondi.
- L’illuminazione si spegne.
- Un breve impulso luminoso indica che il diodo
luminoso bianco è stato disattivato.
Per la riaccensione del diodo luminoso bianco
ripetere la procedura descritta.
Regolazione dell'illuminazione anteriore, della
parete e del lavabo in parallelo
• Con lo specchio acceso e l'illuminazione anteriore,
a parete e del lavabo accesa, tenere premuto il
pulsante fino a raggiungere il valore di luminosità
desiderato o il valore finale.
• Innanzitutto, la luminosità è regolata e poi cambiato
in modo uniforme.
Illuminazione antertiore e della parete
• Premendo il tasto con specchio acceso si accende
l’illuminazione frontale e della parete.
• Premendo nuovamente la luce si spegne.
Illuminazione per lavabo
• Premendo il tasto con specchio acceso si accende
l’illuminazione per lavabo.
• Premendo nuovamente la luce si spegne.
Se entrambe le illuminazioni vengono spente, lo
specchio si spegne.
IT Informazioni importanti! Assicurarsi di leggerle!
Tasto Funzione
Dimmerazione dell’illuminazione frontale e del
lavabo
• Tenere premuto il tasto con specchio acceso finché
non viene raggiunto il valore di luminosità desidera-
to o il valore finale.
Raffreddamento del colore della luce
• Premere e tenere premuto il tasto bianco luce
diurna; il colore della luce passa a bianco freddo in
tutte le lampade collegate tramite DALI e gli spec-
chi controllabili con DALI.
• Rilasciare il tasto al raggiungimento del colore della
luce desiderato.
Regolazione del colore bianco luce diurna (bianco
freddo)
• Sfiorando il tasto, la temperatura del colore viene
impostata su 6500 kelvin in tutte le lampade col-
legate tramite DALI e gli specchi controllabili con
DALI.
Riscaldamento del colore della luce
• Premere e tenere premuto il tasto bianco caldo;
il colore della luce passa a bianco caldo in tutte
le lampade collegate tramite DALI e gli specchi
controllabili DALI.
• Rilasciare il tasto al raggiungimento del colore della
luce desiderato.
Regolazione del colore della luce bianco caldo
• Sfiorando il tasto, la temperatura del colore viene
impostata su 2700 kelvin in tutte le lampade col-
legate tramite DALI e gli specchi controllabili con
DALI.
Riscaldamento on/off
• Toccando il tasto, il diodo luminoso rosso si accende.
• Toccando di nuovo si spegne il riscaldamento e il
diodo luminoso bianco si spegne.
Il riscaldamento si spegne automaticamente dopo
20 minuti.
Ricambi con numero d’ordine, vedi pagina 27.
La lampadina può essere sostituita solo dal costruttore,
dal relativo servizio di assistenza alla clientela o da
personale parimenti qualificato.
Indicazioni relative alla garanzia e al trattamento vanno
desunte dalla relativa scheda.
Istruzioni per lo smaltimento Gli apparecchi che
recano questo contrassegno non devono essere
smaltiti assieme ai rifiuti domestici, ma devono essere
conferiti a un centro di raccolta a tal fine previsto.

13
Deze handleiding is zowel voor de installatiemonteur, als
voor de gebruiker voor de bediening en het onderhoud
van het product bedoeld. Geef de handleiding na de
installatie aan de gebruiker om te bewaren.
Symbolen en betekenis
Opgepast! Waarschuwing voor lichamelijke en
materiële schade.
Opgepast! Waarschuwing voor elektrische schokken.
Opgepast! Waarschuwing voor waterschade.
Aanwijzing, tip of verwijzing
Controle van correcte montage/werking
Verkeerde montage
Optioneel/accessoire
Schakelaar aan/uit
Voorverlichting
Wastafelverlichting
Lichtkleur daglichtwit (koudwit)
Lichtkleur warmwit
Verwarming
Veiligheidsinformatie
– De elektrische installatie moet worden uitgevoerd
door een vakbekwaam elektricien conform IEC
60364-7-701/VD 0100 deel 701! Nationale en ook
lokale voorschriften moeten worden gerespecteerd!
– Bij beschadiging van het toestel of aan de stroomka-
bels het toestel niet in gebruik nemen, maar door de
fabrikant, zijn klantenservice of een een persoon die
in gelijke mate gekwalificeerd is, laten vervangen.
– Er moet worden gecontroleerd of de wand het ge-
wicht van de spiegel kan dragen.
Om schade aan personen of zaken te vermijden moet
de montage door twee personen worden uitgevoerd.
Belangrijke informatie, a.u.b. goed lezen! NL
Beoogd gebruik
DALI-bestuurbare spiegel met dimbare verlichting voor
gebruik in vochtige ruimtes, zoals badkamers en toilet-
ten.
Deze spiegel is DALI-bestuurbaar en moet dienover-
eenkomstig worden aangesloten. Meer informatie
is te vinden in de systeemhandleiding die met de
DALI-stroomvoorziening (bestelnr.: 16899 000004)
meegeleverd is of die via www.keuco.com gedownload
kan worden.
Het product is uitsluitend voor montage in
binnenruimten geschikt!
Opgepast! Installatie alleen in vorstvrije ruimten.
Conformiteitsverklaring! Dit product voldoet aan de
eisen van de geldende EU-richtlijnen. De conformiteits-
verklaring van dit product kan op het volgende adres
worden aangevraagd:
KEUCO GmbH & Co. KG, Oesestraße 36,
D-58675 Hemer.
Technische gegevens
– Stroomverzorging: 220-240V AC 50/60Hz
– DALI stroomverbruik: 2 mA
– Max. Verbruik:
Productnr.: Breedte
Gewicht Licht Verwar-
ming
14317 1713X5: 700 mm 21,8 kg 48,5 W 60,0 W
14312 1713X5: 800 mm 24,4 kg 50,0 W 60,0 W
14313 1713X5: 900 mm 26,9 kg 51,9 W 60,0 W
14314 1713X5: 1000 mm 29,4 kg 53,4 W 60,0 W
14318 1713X5: 1050 mm 30,6 kg 54,1 W 60,0 W
– Beschermklasse: IP20
– Omgevingsvoorwaarden:
Temperatuur 5° – 40 °C
– Lichtkleur 2700 – 6500 Kelvin
– Vooraf ingestelde DALI-groep: D (13)
Inbouwafmetingen, zie pagina 2.
Installatie, zie vanaf afbeelding 1 op pagina 21.
Aansluiting, zie afbeelding 4 op pagina 22.
L
N
DA+
DA-
= bruin
= blauw
= groen/geel
= grijs
= zwart

14
Bediening
De spiegel is in het DALI-systeem geïntegreerd en kan
via een externe knop Amet de juiste groepscontroller of
met de knop op spiegel Bwordt bediend.
A
B
Knopfuncties
Knop Functie
Licht aan/uit
• De knop aanraken, schakelt de spiegel in met de
gewenste instellingen. De witte lichtdiode licht op.
• Opnieuw aanraken schakelt de spiegel uit. De witte
lichtdiode licht op.
• De witte lichtdiode kan gedeactiveerd worden.
– Spiegel inschakelen
– Knop gedurende 10 seconden ingedrukt houden.
- De verlichting gaat uit.
- Een korte lichtpuls geeft aan dat de witte licht-
diode gedeactiveerd werd.
Om de witte lichtdiode opnieuw in te schakelen het
beschreven proces herhalen.
Dimensionering van de voor-, wand- en
astafelverlichting parallel
• Met de spiegel ingeschakeld de voor-, wand- en
wastafelverlichting ingeschakeld, houdt u de knop
ingedrukt totdat de gewenste helderheidswaarde of
de eindwaarde is bereikt.
• Eerst wordt de helderheid aangepast en gelijkmatig
veranderd.
Voor- en wandverlichting
• Het aanraken van de knop bij een ingeschakelde
spiegel schakelt de voor- en wandverlichting aan.
• Opnieuw aanraken schakelt het licht uit.
Wastafelverlichting
• Het aanraken van de knop bij een ingeschakelde
spiegel schakelt de wastafelverlichting aan.
• Opnieuw aanraken schakelt het licht uit.
Wanneer beide verlichtingen uitgeschakeld worden,
schakelt de spiegel uit.
NL Belangrijke informatie, a.u.b. goed lezen!
Knop Functie
Voor- en wastafelverlichting dimmen
• De knop bij ingeschakelde spiegel ingedrukt hou-
den tot de gewenste helderheid of de eindwaarde
wordt bereikt.
Lichtkleur kouder instellen
• Houd de knop voor daglicht wit ingedrukt, de licht-
kleur wordt voor alle lichten die via DALI verbonden
zijn en voor alle DALI-bestuurbare spiegels op
koudwit ingesteld.
• De knop bij het bereiken van de gewensten licht-
kleur loslaten.
Lichtkleur daglichtwit (koudwit) instellen
• Druk op de knop, de kleurtemperatuur wordt voor
alle lichten die via DALI verbonden zijn en voor
alle DALI-bestuurbare spiegels ingesteld op 6500
Kelvin.
Lichtkleur warmer instellen
• Houd de knop voor warmwit ingedrukt, de lichtkleur
wordt voor alle lichten die via DALI verbonden zijn
en voor alle DALI-bestuurbare spiegels op warmwit
ingesteld.
• De knop bij het bereiken van de gewensten licht-
kleur loslaten.
Lichtkleur warmwit instellen
• Druk op de knop, de kleurtemperatuur wordt voor
alle lichten die via DALI verbonden zijn en voor
alle DALI-bestuurbare spiegels ingesteld op 2700
Kelvin.
Verwarming aan/uit
• De knop aanraken en de rode lichtdiode licht op.
• Opnieuw aanraken schakelt de verwarming uit en
de rode lichtdiode gaat uit.
De verwarming schakelt na 20 minuten automatisch
uit.
Wisselstukken met bestelnummers, zie pagina 27.
De verlichting mag alleen door de fabrikant, zijn
klantenservice of een persoon met een gelijkwaardige
kwalificatie worden vervangen.
Aanwijzingen over de garantie en het onderhoud kun-
nen op het bijgevoegde Onderhouds- en garantief-
blad worden bekeken.
Instructies voor afvalverwijdering! Toestellen met
deze markering mogen niet bij het gewoon huisvuil
geplaatst worden, maar moeten op de gepaste wijze
worden gerecycled!

15
Důležité informace, prosíme, bezpodmínečněsi je přečtěte! CS
Účel použití
Zrcadlo, které lze ovládat pomocí systému DALI, se stmí-
vatelným osvětlením pro použití ve vlhkých místnostech,
jako je koupelna a WC.
Toto zrcadlo lze ovládat pomocí DALI a je potřeba ho
zapojit odpovídajícím způsobem. Další informace naj-
dete v příručce systému, která je přiložena k napájení
DALI (č. obj.: 16899 000004) nebo je ke stažení na
www.keuco.com.
Výrobek je vhodný výhradněk montáži ve vnitřních
prostorách!
Pozor! Instalace v prostorách, které nepromrzají.
Prohlášení o shodě! Tento produkt splňuje požadavky
platných směrnic EU. Prohlášení o shoděpro tento
produkt si lze vyžádat na následující adrese:
KEUCO GmbH & Co. KG, Oesestraße 36,
58675 Hemer, Německo.
Technické údaje
– Napájení: 220-240V AC 50/60Hz
– Spotřeba proudu DALI: 2 mA
– Max. příkon:
Č. produktu: Šířka
Hmot-
nost
Světlo Vytá-
pění
14317 1713X5: 700 mm 21,8 kg 48,5 W 60,0 W
14312 1713X5: 800 mm 24,4 kg 50,0 W 60,0 W
14313 1713X5: 900 mm 26,9 kg 51,9 W 60,0 W
14314 1713X5: 1000 mm 29,4 kg 53,4 W 60,0 W
14318 1713X5: 1050 mm 30,6 kg 54,1 W 60,0 W
– Krytí: IP20
– Okolní podmínky:
Teplota 5–40 °C
– Barva světla 2 700–6 500 kelvinů
–Přednastavená skupina DALI: D (13)
Montážní rozměry viz straně2.
Instalace viz obr. 1 na straně21.
Připojení, viz obrázek 4 na straně22.
L
N
DA+
DA-
= hnědá
= modrá
= zelená/žlutá
= šedá
= černá
Tento návod slouží instalatérům při montáži a uživate-
lům při obsluze a údržběproduktu. Po nainstalování ho
předejte uživateli, aby si ho mohl uschovat.
Symboly a jejich význam
Pozor! Výstraha před zraněním a materiálními škodami.
Pozor! Výstraha před úrazem elektrickým proudem.
Pozor! Výstraha před poškozením vodou.
Upozornění, tip nebo odkaz
Správná montáž / kontrola funkčnosti
Nesprávná montáž
Volitelná výbava / příslušenství
Vypínač
Osvětlení čelní strany
Osvětlení mycího pultu
Barva světla: bílé denní světlo (studená bílá)
Barva světla: teplá bílá
Vytápění
Informace o bezpečnosti
– Elektrickou instalaci musí provést odborný elektrikář
kvalifikovaný podle IEC 60364-7-701/VDE 0100
části 701! Musí být dodrženy národní a místní před-
pisy!
–Vpřípaděpoškození přístroje nebo napájecího kabe-
lu neuvádějte přístroj do chodu, ale nechte jej vyměnit
výrobcem, jeho zákaznickým servisem nebo osobou
s rovnocennou kvalifikací.
– Je nutné zajistit, aby stěna unesla hmotnost zrcadlo-
vé skříně.
Aby se zabránilo zraněním a materiálním škodám, musí
montáž provádět dvěosoby.

16
CS Důležité informace, prosíme, bezpodmínečněsi je přečtěte!
Obsluha
Zrcadlo se zapojí do systému DALI a lze ho zapínat
externím tlačítkem Apomocí odpovídajícího regulátoru
skupiny, nebo tlačítkem na zrcadle B.
A
B
Funkce tlačítek
Tlačít-
ko
Funkce
Světlo Zap./Vyp.
• Klepnutím na tlačítko zapnete zrcadlovou skříň
s vybraným nastavením. Bílá světelná dioda
zhasne.
• Opětovným klepnutím zrcadlovou skříňvypnete.
Bílá světelná dioda svítí.
• Bílá světelná dioda může být deaktivována.
– Zapnutí zrcadlové skříně
– Stiskněte a podržte tlačítko po dobu 10 sekund.
- Osvětlení zhasne.
- Krátký světelný impulz indikuje, že bílá světelná
dioda byla deaktivována.
Pro opětovné zapnutí bílé světelné diody opakujte
popsaný postup.
Paralelní tlumení osvětlení čelní strany, stěny
zapnete a mycího pultu
• Při zapnutém zrcátku a rozsvíceném předním,
nástěnném a umyvadlovém osvětlení stiskněte a
podržte tlačítko, dokud není dosaženo požadované
hodnoty jasu nebo konečné hodnoty.
• Nejprve se nastaví jas a pak se rovnoměrnězmění.
Přední a nástěnné osvětlení
• Pokud je zrcadlová skříňzapnutá, osvětlení čelní
strany a stěny zapnete klepnutím na toto tlačítko.
• Opětovným klepnutím světlo vypnete.
Osvětlení mycího pultu
• Pokud je zrcadlová skříňzapnutá, osvětlení mycího
pultu zapnete klepnutím na toto tlačítko.
• Opětovným klepnutím světlo vypnete.
Jakmile se vypnou oběosvětlení, zrcadlová skříňse
vypne.
Tlačít-
ko
Funkce
Stmívání osvětlení čelní strany a mycího pultu
• Pokud je zrcadlová skříňzapnutá, stiskněte tlačítko
a podržte jej, dokud není dosaženo požadované
hodnoty jasu nebo konečné hodnoty.
Nastavení studenější barvy světla
• Stiskněte a přidržte tlačítko bílé denní světlo –
barva světla se u všech pomocí DALI připojených
svítidel a zrcadel ovládaných DALI přepne na
studenou bílou.
• Tlačítko pusťte při dosažení požadované barvy
světla.
Nastavení barvy světla na bílé denní světlo (stu-
dená bílá)
• Stiskněte tlačítko – barva světla se u všech pomocí
DALI připojených svítidel a zrcadel ovládaných
DALI nastaví na 6500 Kelvinů.
Nastavení teplejší barvy světla
• Stiskněte a přidržte tlačítko teplá bílá – barva světla
se u všech pomocí DALI připojených svítidel a
zrcadel ovládaných DALI přepne na teplou bílou.
• Tlačítko pusťte při dosažení požadované barvy
světla.
Nastavení barvy světla na teplou bílou
• Stiskněte tlačítko – barva světla se u všech pomocí
DALI připojených svítidel a zrcadel ovládaných
DALI nastaví na 2700 Kelvinů.
Vytápění Zap./Vyp.
• Klepněte na tlačítko. Při zapnutí se rozsvítí červená
světelná dioda.
• Opětovným klepnutím vytápění vypnete a červená
světelná dioda zhasne.
Vytápění se po 20 minutách vypne automaticky.
Náhradní díly s objednacími čísly viz straně 27.
Svítidlo smí vyměňovat pouze výrobce, jeho zákaznický
servis nebo osoba se srovnatelnou kvalifikací.
Pokyny týkající se záruky a péče najdete v přiloženém
Návodu k údržběa záručním listu.
Pokyny týkající se likvidace! Zařízení s tímto
označením se nesmějí likvidovat s domovním
odpadem, ale musí se odevzdat na sběrné místo, které
je k tomu určeno!

17
Instrukcja przeznaczona jest dla instalatora, zapewnia-
jąc pomoc w zakresie montażu oraz dla użytkownika,
informując go o sposobie obsługi i konserwacji produk-
tu. Po instalacji należy przekazaćinstrukcjęużytkowni-
kowi, aby jąu siebie przechowywał.
Symbole i znaczenie
Uwaga! Ostrzeżenie przed szkodami osobowymi i
materialnymi.
Uwaga! Ostrzeżenie przed porażeniem prądem
elektrycznym.
Uwaga! Ostrzeżenie przed szkodami, spowodowanymi
przez wodę.
Informacja, dobra rada lub odsyłacz
Właściwy montaż/ kontrola funkcjonowania
Niewłaściwy montaż
Opcje / Osprzęt
Wyłącznik włączony / wyłączony
Oświetlenie frontu
Oświetlenie umywalki
Barwa światła światło dzienne białe (zimna biel)
Barwa światła ciepła biel
Ogrzewanie
Informacje dotyczące bezpieczeństwa
– Instalacjęelektrycznąwinien wykonaćfachowiec elek-
tryk zgodnie z IEC 60364-7-701/VDE 0100
część 701! Należy stosowaćsiędo przepisów prawa,
obowiązujących w całym kraju oraz w miejscu monta-
żu urządzenia!
– W przypadku uszkodzenia urządzenia lub kabla
zasilania prądem elektrycznym nie należy użytkować
urządzenia, lecz zlecićwymianęu producenta, w dzia-
le obsługi klienta lub przez wykwalifikowanąosobę.
– Należy upewnićsię, że ściana jest w stanie unieść
ciężar lustra.
W celu uniknięcia szkód osobowych i materialnych
montażpowinny wykonywaćdwie osoby.
Ważne informacje. Proszękoniecznie przeczytać! PL
Przeznaczenie
Lustro z systemem sterowania DALI i przyciemnianym
oświetleniem do zastosowania w wilgotnych pomieszcze-
niach jak łazienka i WC.
To lustro posiada system sterowania DALI i musi zostać
odpowiednio podłączone. Dalsze informacje można
znaleźć w instrukcji obsługi systemu, która jest dołączo-
na do zasilania prądem DALI (nr zamówienia:
16899 000004) lub którąmożna pobraćze strony inter-
netowej www.keuco.com.
Produkt przeznaczony jest wyłącznie do montażu
wewnątrz budynków!
Uwaga! Instalacja wyłącznie w pomieszczeniach, w
których temperatura nie spada poniżej zera.
Deklaracja zgodności Ten produkt spełnia wymogi obo-
wiązujących dyrektyw UE. Możliwe jest zażądanie dekla-
racji zgodności tego produktu pod poniższym adresem:
KEUCO GmbH & Co. KG, Oesestraße 36,
D-58675 Hemer
Dane techniczne
– Zasilanie energiąelektryczną:
220-240V AC 50/60Hz
– Pobór prądu DALI: 2 mA
– Maks. pobór mocy:
Nr produktu: Szero-
kość
Masa
Świa-
tło
Ogrze-
wanie
14317 1713X5: 700 mm 21,8 kg 48,5 W 60,0 W
14312 1713X5: 800 mm 24,4 kg 50,0 W 60,0 W
14313 1713X5: 900 mm 26,9 kg 51,9 W 60,0 W
14314 1713X5: 1000 mm 29,4 kg 53,4 W 60,0 W
14318 1713X5: 1050 mm 30,6 kg 54,1 W 60,0 W
– Stopieńochrony: IP20
– Warunki otoczenia:
Temperatura 5 – 40°C
– Barwa światła 2700 - 6500 K
– Pobór prądu systemu DALI: D (13)
Wymiary zabudowy, patrz stronie 2.
Instalacja, patrz rys. 1 na stronie 21 i dalsze.
Podłączenie, patrz rysunek 4 na stronie 22.
L
N
DA+
DA-
= brązowy
= niebieski
= zielony/żółty
= szary
= czarny

18
PL Ważne informacje. Proszękoniecznie przeczytać!
Obsługa
Lustro jest zintegrowane z systemem DALI i może być
uruchamiane za pomocązewnętrznego przycisku Aza
pomocąodpowiedniego kontrolera grupy lub przycisku
na lusterku B.
A
B
Funkcje przycisku
Przy-
cisk
Funkcja
Światło włącz/wyłącz
• Należy dotknąć przycisku, aby włączyćlustro we-
dług wybranych ustawień. Gaśnie biała dioda.
• Ponowne dotknięcie spowoduje wyłączenie lustra.
Świeci siębiała dioda.
• Możliwe jest deaktywowanie białej diody.
– Należy włączyćlustro
– Przycisnąć przycisk i przytrzymaćprzez 10 sekund.
-Oświetlenie wyłącza się.
- Krótki impuls światła wskazuje na deaktywację
białej diody.
W celu ponownego włączenia białej diody należy
powtórzyćopisany szereg czynności.
Paralelní tlumení předního, stěnového a márného
osvětlení
• Przy włączonym lustrze i włączonym oświetleniu
przednim, ściennym i umywalkowym naciśnij i pr-
zytrzymaj przycisk, ażosiągnięta zostanie żądana
wartość jasności lub wartość końcowa.
• Po pierwsze, jasność jest regulowana, a następnie
zmieniana równomiernie.
Oświetlenie frontu i oświetlenia ściany
• Dotknięcie przycisku przy włączonym lustrze powoduje
włączenie oświetlenia frontowego i oświetlenia ściany.
• Ponowne dotknięcie spowoduje wyłączenie lustra.
Oświetlenie umywalki
• Dotknięcie przycisku przy włączonym lustrze powo-
duje włączenie oświetlenia umywalki.
• Ponowne dotknięcie spowoduje wyłączenie lustra.
Po wyłączeniu obu systemów oświetlenia lustro
wyłącza się.
Przy-
cisk
Funkcja
Ściemnianie oświetlenia frontu i umywalki
• Należy przy włączonym lustrze wcisnąć przycisk i
przytrzymaćdo chwili osiągnięcia pożądanej jasno-
ści lub wartości końcowej.
Zmiana barwy światła na chłodniejszą
• Wcisnąć przycisk światła dziennego białego i przy-
trzymać, barwa światła wszystkich oświetleńpołąc-
zonych przez system DALI oraz luster sterowanych
za pomocąsystemu DALI zostanie zmieniona na
chłodnąbiel.
• Po osiągnięciu pożądanej barwy światła zwolnić
przycisk.
Ustawianie barwy światła dziennego białego
(zimna biel)
• Lekko dotknąć przycisk, temperatura barwowa
wszystkich oświetleńpołączonych za pomocą
systemu DALI oraz luster sterowanych za pomocą
systemu DALI zostanie ustawiona na 6500 K.
Zmiana barwy światła na cieplejszą
• Wcisnąć przycisk światła ciepłego i przytrzymać,
barwa światła wszystkich oświetleńpołączonych
przez system DALI oraz luster sterowanych za po-
mocąsystemu DALI zostanie zmieniona na ciepłą
biel.
• Po osiągnięciu pożądanej barwy światła zwolnić
przycisk.
Zmiana barwy światła na ciepłą biel
• Lekko dotknąć przycisk, temperatura barwowa
wszystkich oświetleńpołączonych za pomocą
systemu DALI oraz luster sterowanych za pomocą
systemu DALI zostanie ustawiona na 2700 K.
Ogrzewanie włącz/wyłącz
• Dotknąć przycisk, zaświeci sięczerwona dioda.
• Ponowne dotknięcie wyłączy ogrzewanie, czerwo-
na dioda zgaśnie.
Ogrzewanie wyłączy sięautomatycznie po 20 minutach.
Części zamienne z numerami zamówienia, patrz stronie 27.
Do wymiany źródła światła uprawniony jest wyłącznie
producent, obsługa klienta lub osoba, wykazująca
równorzędne kwalifikacje.
Informacje dotyczące gwarancji dostępne sąw dołączo-
nej karcie pielęgnacyjno-gwarancyjnej.
Informacja o utylizacji! Urządzenia, oznaczone tym
znakiem nie powinny byćusuwane wraz z odpadem
domowym, lecz należy je przekazaćdo punktu zbioru
odpadów, przewidzianego do takich celów!

19
Целевое назначение
Зеркало срегулируемой яркостью освещения,
подключенное ксистеме системе DALI, для
спользования вванных итуалетах.
Контроль зеркала выполняется системой
DALI; поэтому оно должно быть подключено
соответствующим образом. Дополнительную
информацию можно найти всистемном руководстве,
поставляемом систочником питания DALI (номер
заказа: 16899 000004), или на сайте www.keuco.com.
Продукт подходит только для установки внутри
помещений!
Внимание! Установка продукта возможна только в
теплых помещениях.
Декларация соответствия Данный продукт отвечает
требованиям соответствующих директив ЕС.
Декларация соответствия для данного продукта может
быть получена по следующему адресу:
Компания KEUCO GmbH & Co. KG, Oesestraße 36,
D-58675 Хемер
Технические характеристики
– Питание: 220-240Вперем. тока 50/60SГц
– DALI ток потребления: 2
– Макс. потребляемая мощность:
Продукт №:Ширина
Вес свет Нагрев
14317 1713X5: 700 мм 21,8 кг 48,5 Вт 60,0 Вт
14312 1713X5: 800 мм 24,3 кг 50,0 Вт 60,0 Вт
14313 1713X5: 900 мм 26,8 кг 51,9 Вт 60,0 Вт
14314 1713X5: 1000 мм 29,4 кг 53,4 Вт 60,0 Вт
14318 1713X5: 1050 мм 30,6 кг 54,1 Вт 60,0 Вт
– Степень защиты: IP20
– Условия окружающей среды:
Температура 5° – 40° C
– Цветовая температура 2700 – 6500 Кельвин
– Предустановленная группа DALI: D (13)
Габариты установки, см. на стр. 2.
Установка, см. рисунок 1 на стр. 21.
Подключение, см. рис. 4 на стр. 22.
L
N
DA+
DA-
= коричневый
= синий
= зеленый / желтый
= серый
= черный
Данная инструкция сборки установки составлена для
пользователя для облегчения обслуживания иупро-
щения эксплуатации. Пожалуйста, после установки
сохраните данную инструкцию.
Символы иих значение
Внимание! Опасность получения травм или
повреждений.
Внимание! Опасность поражения электрическим
током.
Внимание! Опасность получения повреждений от
воды.
Совет, подсказка или ссылка
Правильная сборка/функционирование
Неправильная сборка
Дополнительные комплектующие
Открыть / закрыть
Переднее освещение
Освещение для раковины
Дневное освещение (холодный белый)
Дневное освещение (теплый белый)
Нагрев
Информация по технике безопасности
– Монтаж электрооборудования должен
осуществляться квалифицированным электриком-
монтажником всоответствии сIEC 60364-7-701 / VDE
0100, часть 701. Во время установки должны быть
соблюдены все национальные иместные нормы и
правила.
– Ремонт неисправного устройства или кабеля
питания осуществляется специалистами
сервисного центра производителя или аналогичным
квалифицированным специалистом.
– Необходимо убедиться втом, что стена сможет
выдержать вес зеркала.
Во избежание получения травм или повреждений
установка продукта должна осуществляться двумя
специалистами.
Пожалуйста, внимательно ознакомьтесь сданной инструкцией. RU

20
Принцип работы
Зеркало встроено всистему DALI иможет
активироваться спомощью внешней кнопки Aс
помощью соответствующего группового контроллера
или кнопки на зеркале B.
A
B
Основные функции
Кноп-
ка
Функция
Свет вкл./выкл.
• Нажатие кнопки включает зеркало свыбранными
параметрами. Выключение светодиодной лампочки
белого цвета.
• Повторное нажатие выключает зеркало. Включение
светодиодной лампочки белого цвета.
• Светодиодная лампочка белого цвета может быть
выключена.
– Включение зеркала
– Нажатие иудерживание кнопки втечение 10 секунд.
- Выключение освещения.
- Короткая вспышка света указывает на то, что вы-
ключена светодиодная лампочка белого цвета.
Для поддержания светодиодной лампочки белого
цвета во включенном состоянии повторите описанную
выше процедуру.
Затемнение передней иподсветки
умывальника параллельно
• При включенном зеркале ивключенном
освещении спереди, стене иумывальнике
нажмите иудерживайте кнопку, пока не будет
достигнуто желаемое значение яркости или
конечное значение.
• Сначала яркость регулируется, азатем
изменяется равномерно.
Переднее освещение / настенного освещения
• Для включения переднего / настенного освещения
нажмите данную кнопку.
• Повторное нажатие кнопки выключит свет.
Кноп-
ка
Функция
Освещение для раковины
• Для включения освещения для раковины нажмите
данную кнопку.
• Повторное нажатие кнопки выключит свет.
Зеркало выключится, когда будут активны оба
индикатора.
Приглушение переднего освещения иосвещения
для раковины
• Для регулирования степени яркости освещения
нажмите данную кнопку.
Установка дневного освещения (холодного)
• Для включения холодного дневного освещения
нажмите данную кнопку.
• Отпустите кнопку, когда будет достигнута необходи-
мая степень яркости света.
Установка дневного освещения (холодного бело-
го)
• Нажмите кнопку; температура освещения
установлена на 6500 градусов по шкале
Кельвина для всех светильников изеркал,
подключенных ксистеме DALI.
Увеличение теплоты дневного освещения
• Нажмите иудерживайте кнопку включения
теплого белого света – цвет освещения
переключится на теплый белый на всех
светильниках изеркалах, подключенных к
системе DALI.
• Отпустите кнопку, когда будет достигнута
необходимая степень яркости света.
Установка дневного освещения (теплого белого)
• Нажмите кнопку; температура освещения
установлена на 2700 градусов по шкале
Кельвина для всех светильников изеркал,
подключенных ксистеме DALI.
Нагрев вкл./выкл.
• Для включения светодиодной лампочки красного
цвета нажмите данную кнопку.
• Повторное нажатие кнопки выключает нагрев и
светодиодную лампочку красного цвета.
Нагрев автоматически выключится через 20 минут.
Запасные части спорядковыми номерами, см. стр. 27.
Замена лампочек осуществляется специалистами
сервисного центра производителя или аналогичным
квалифицированным специалистом.
Указания по гарантийному итехническому обслужива-
нию содержатся вталоне сервисного игарантийного
обслуживания.
Информация об утилизации Устройства сданной
пометкой не следует утилизировать вместе с
бытовыми отходами. Такие устройства должны
утилизироваться спродуктами аналогичной категории.
RU Пожалуйста, внимательно ознакомьтесь сданной инструкцией.
