KEUCO Edition 11 51102 010000 User guide

DE
EN
ES
FR
IT
Montageanleitung
Mounting instruction
Instrucciones de instalación
Instructions d'installation
Istruzioni per l'installazione
NL
CS
PL
RU
Montagehandleiding
Návod k instalaci
Instrukcja montażu
Инструкция по монтажу
Edition 11
71426_002/04.2023
51102 010000
51102 030000
51102 050000
51102 130000
51102 370000
51104 010000
51104 030000
51104 050000
51104 130000
51104 370000

2
DE
EN
ES

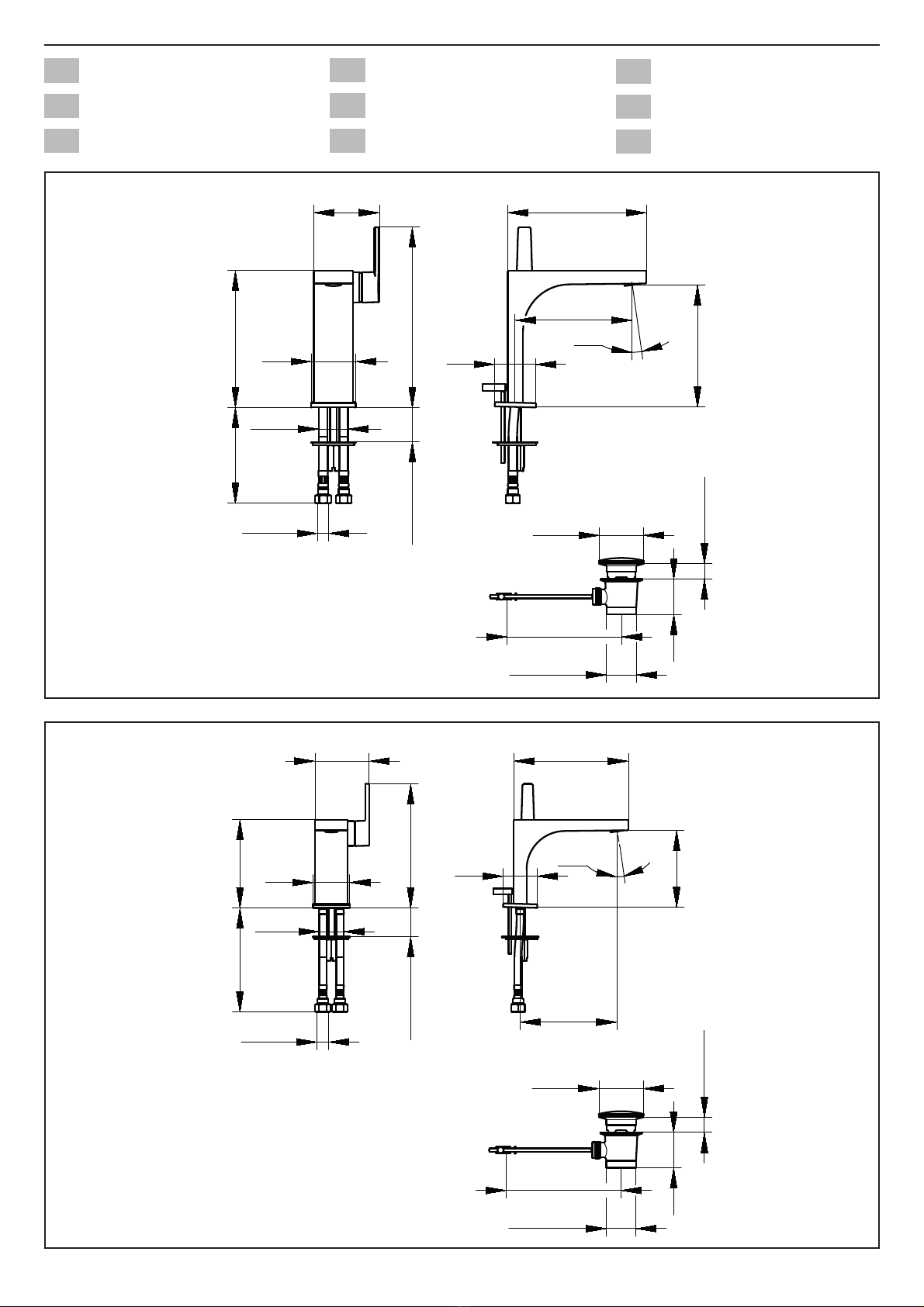

Einbaumaße
Mounting dimensions
Dimensiones de montaje
FR
IT
NL
Cotes de montage
Ingombro
Montageafmetingen
CS
PL
RU
Montážní rozměry
Wymiary montażowe
Монтажные размеры
159390
210
G3/8
52
max.40
76
48
Ø35
Ø63
30-50
50
G1 1/4
max.180
8+6°
-
162
136
143
G3/8
52
max.40
124390
76
175
48
109
162
136
Ø35
Ø63
30-50
50
G1 1/4
max.180
8+6°
-
51104 XX0000
51102 XX0000

3
Technische Daten
– Durchfluss bei 3 bar Fließdruck: ca. 7,6 l/min
– Fließdruck: min. 0,5 bar/empfohlen 1-5 bar
– Betriebsdruck: max. 10 bar
– Prüfdruck: 16 bar
– Empfohlene Warmwassereingangstemperatur:
max. 65° C
– Wasseranschluss:
kalt = Kennzeichnung blau
warm = Kennzeichnung rot
Druckdifferenzen zwischen Kalt- und Warmwas-
serzulaufleitungen vermeiden.
Bei Ruhedrücken über 5 bar Druckminderer
einbauen.
Einbaumaße, siehe Seite 2.

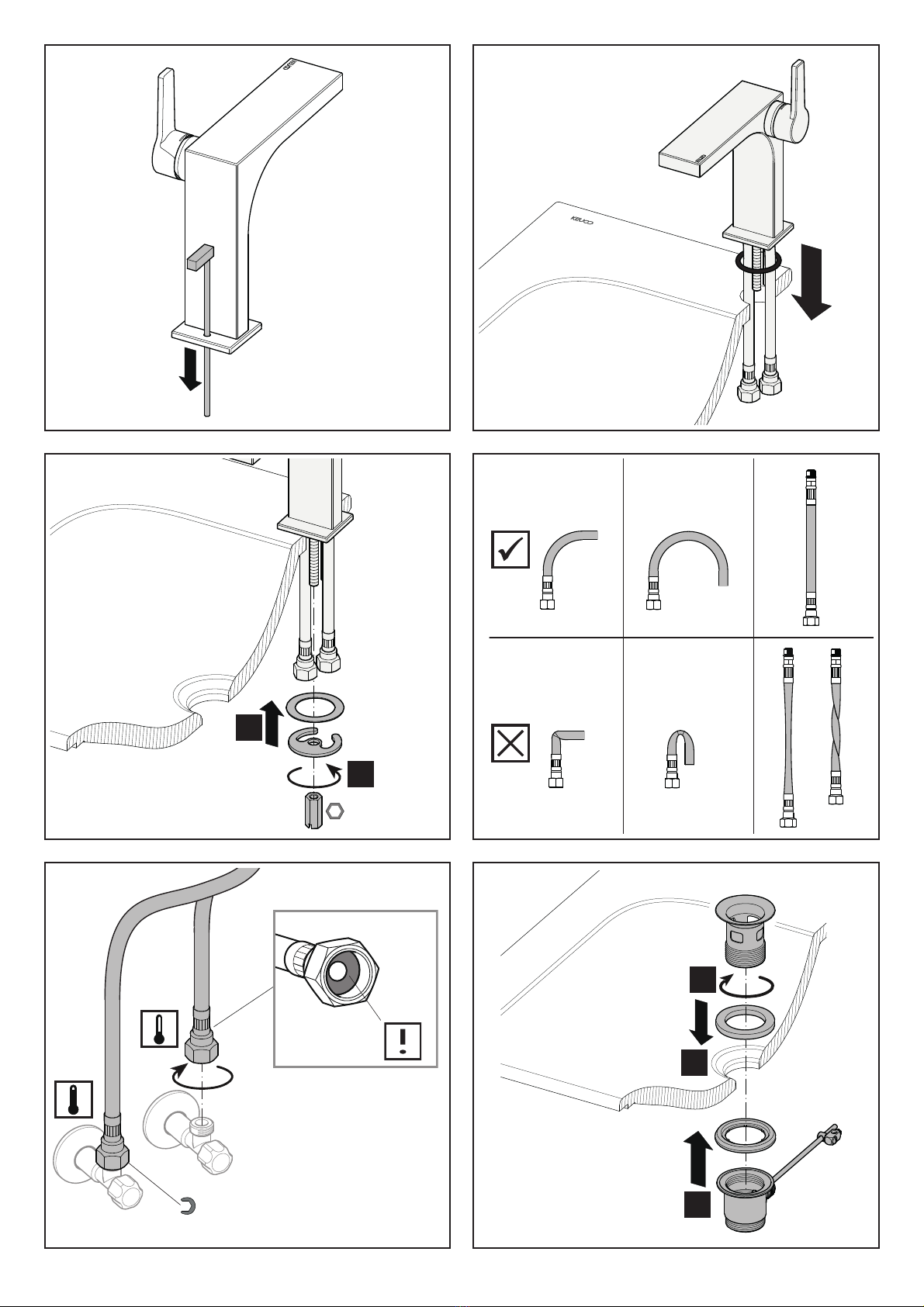

Installation, siehe ab Bild 1 auf Seite 12.
Trinkwasserleitungen vor und nach der Installa-
tion gründlich spülen (EN 806 und 1717 sowie
DIN 1988 beachten).
Nur neutral vernetzendes Silikon verwenden.
Anschlüsse mit hydraulischem Druck auf
Dichtheit prüfen.

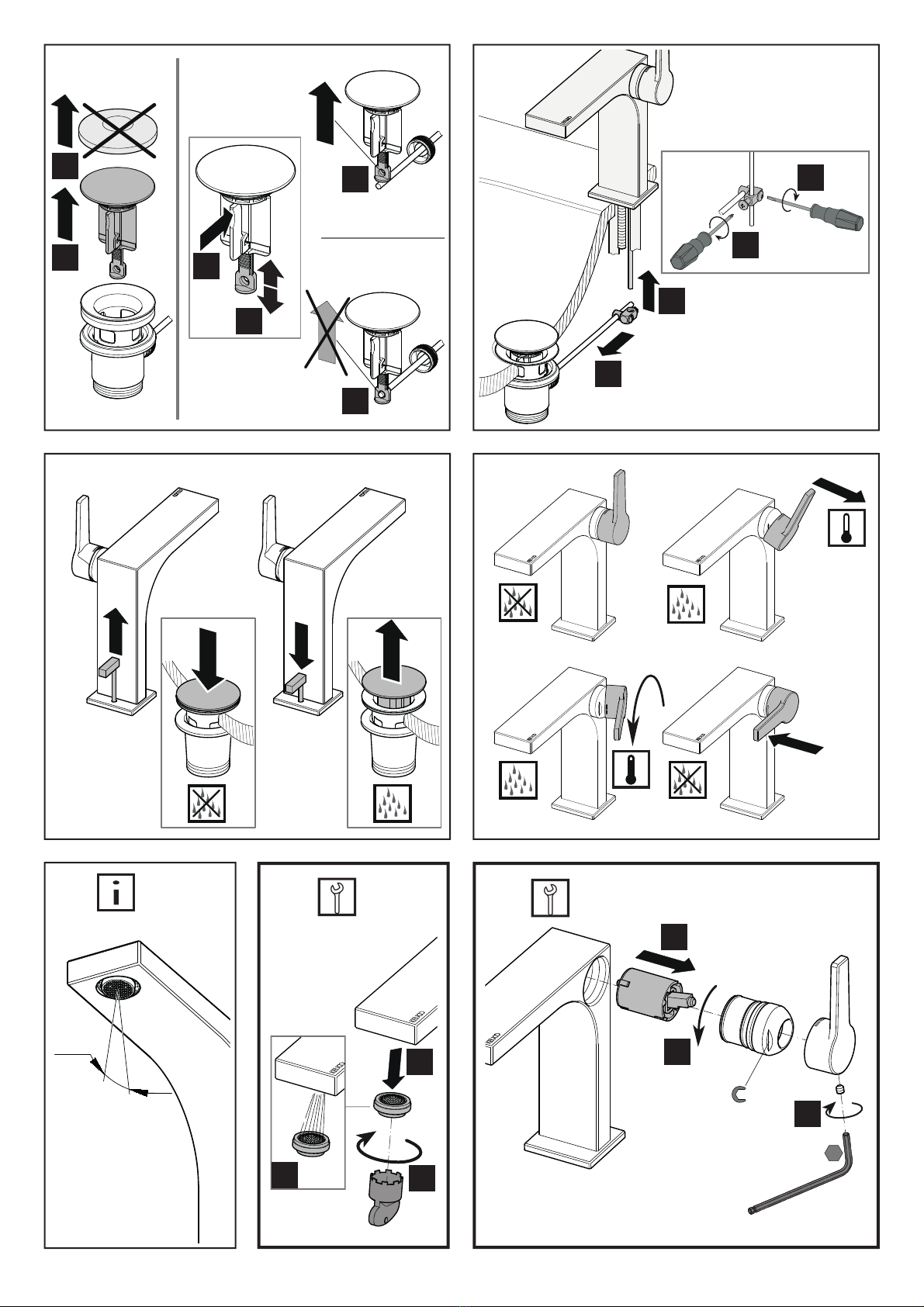

Bedienung, siehe Bild 9 bis 11 auf Seite 13
Wartung, siehe Bild 12 und 13 auf Seite 13
Montage in umgekehrter Reihenfolge.
– Anzugsmoment Kartuschenmutter: 12-13 Nm

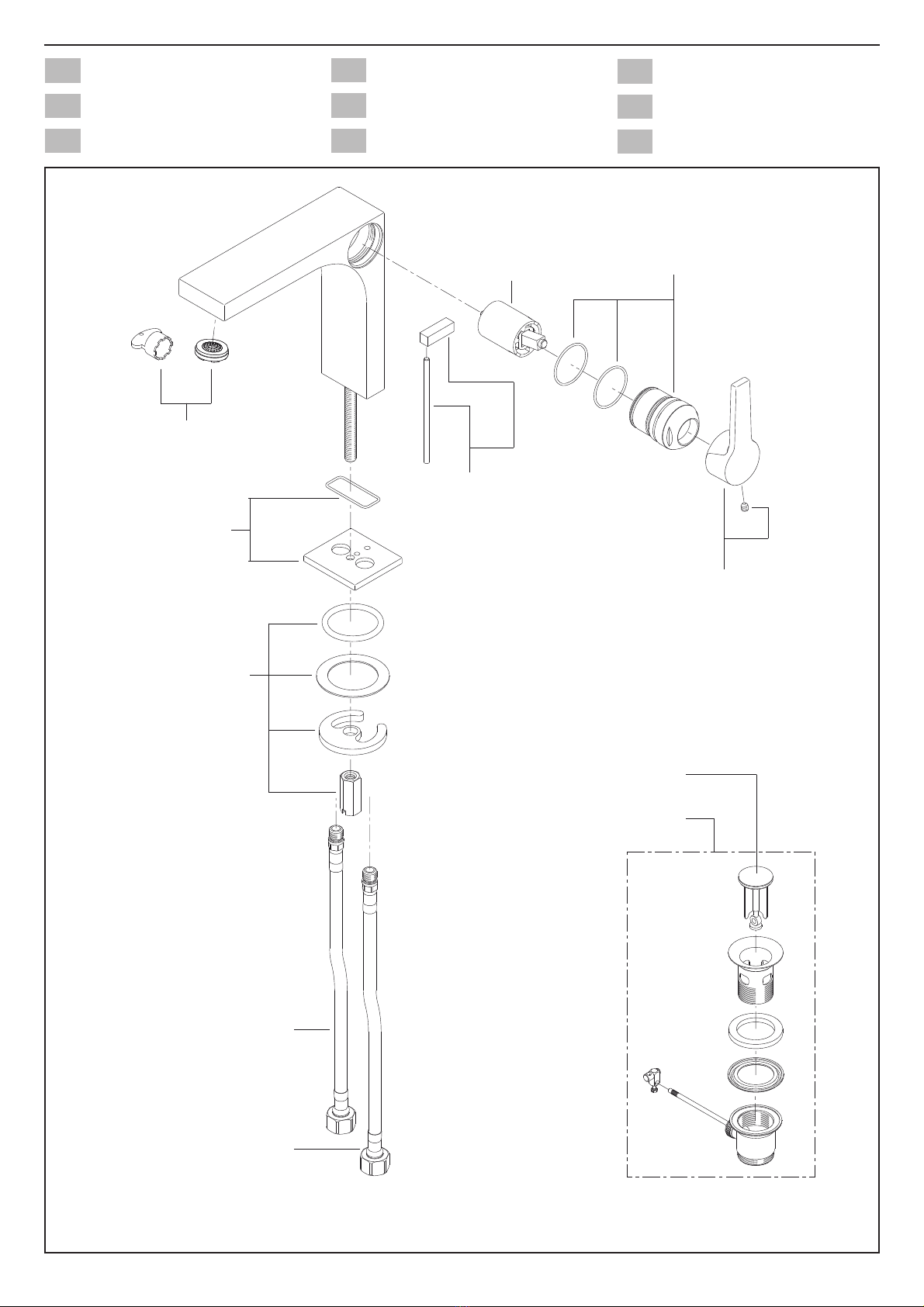

Ersatzteile mit Bestellnummern, siehe Seite 15.
Hinweise zur Gewährleistung und Pflege sind
dem beiliegendem Pflege- und Garantiepass
zu entnehmen.
Diese Anleitung ist für den Installateur zur Mon-
tage sowie für den Nutzer zur Bedienung und
Wartung des Produktes. Bitte nach der Installati-
on an den Nutzer zur Verwahrung weitergeben.
Symbole und Bedeutung
Achtung! Warnung vor Personen- oder
Sachschaden.
Hinweis, Tipp oder Verweis
Falsche Montage
Korrekte Montage/Funktionsprüfung
Montagedetail beachten
Kaltwasser Warmwasser
Wasserfluss Kein Wasserfluss
Verwendungszweck
Einhebelmischer für die Verwendung in Bade-
zimmer und WC. Betrieb mit Druckspeichern,
thermisch- und hydraulisch gesteuerten Durch-
lauferhitzern möglich. Betrieb mit drucklosen
Speichern (offenen Warmwasserbereitern) nicht
möglich!
Nur neutral vernetzendes Silikon verwenden.
Betrieb nur mit Wasser in Trinkwasserqualität.
Produkt ausschließlich zur Montage in Innen-
räumen geeignet!
Achtung! Installation nur in frostfreien Räumen.
Wichtige Informationen, bitte unbedingt lesen! DE

4
EN Important information, please read!
Technical specifications
– Flow at 3 bar pressure: approx. 7.6 l/min
– Pressure: min. 0.5 bar/recommended 1-5 bar
– Operating pressure max. 10 bar
– Test pressure: 16 bar
– Recommended hot water inlet temperature:
max. 65°C
– Water connection:
cold = blue marking
hot = red marking
Avoid pressure differences between the cold and
hot water feeds.
Install a pressure reducer for static pressures
above 5 bar.
Installation dimensions, refer to page 2
Installation, refer to picture 1 on page 12
Flush potable water pipes thoroughly before and
after installation (observe EN 806 and 1717, as
well as DIN 1988).
Use only neutrally netting silicone.
Test connections for leaks with water pressure.
Operation, refer to picture 9 to 11 on page 13
Servicing, refer to picture 12 and 13 on page 13
Assemble in reverse order.
– Cartridge nut torque: 12-13 Nm
For spare parts with order numbers, refer to page 15.
For warranty and care information please refer
to the attached warranty and care instruc-
tions.
These instructions are for both the installer for
installation and the user for operation and main-
tenance of the product. After installation, please
hand them over to the user to keep.
Symbols and explanations
Attention! Warning against bodily injury or
damage to property.
Note, tip or reference
Incorrect installation
Correct installation/test of functionality
Incorrect installation
Observe installation details
Cold water Hot water
Water flow No water flow
Intended use
Single lever mixer tap for use in bathrooms
and WCs. Operation possible with pressure
tanks and thermally and hydraulically controlled
instantaneous water heaters. Operation with
unpressurised tanks (open water heaters) is not
possible!
Use only neutrally netting silicone.
Operation only with potable water.
Product is only suitable for installation indoors!
Attention! Only install in frost-free places.

5
¡Información importante de lectura obligatoria! ES
Datos técnicos
– Paso con una presión de caudal de 3 bares:
aprox. 7,6 l/min.
– Presión de caudal: mín. 0,5 bares /
recomendado 1-5 bares
– Presión de servicio: máx. 10 bares
– Presión de comprobación: 16 bares
– Temperatura de entrada de agua recomen-
dada: máx. 65° C
– Conexión de agua:
fría = identificación azul
caliente = identificación roja
Evitar las diferencias de presión entre las
tuberías de agua fría y caliente.
En caso de presiones estáticas superiores a 5
bares, montar reductor de presión.
Medidas de montaje, véase página 2
Instalación, véase imagen 1 en la página 12
Lavar minuciosamente las tuberías de agua
potable antes y después de la instalación
(observar EN 806 y 1717).
Utilizar exclusivamente silicona de reticulación
neutra.
Comprobar la estanqueidad de las conexiones
con presión hidráulica.
Manejo, véase imagen 9 a 11 en la página 13
Mantenimiento, véase imágenes 12 y 13 en la
página 13
El montaje se efectúa en el orden inverso.
– Par de apriete de la tuerca de fijación del
cartucho: 12-13 Nm
Piezas de recambio con números de pedido, véase
página 15.
En el pasaporte de mantenimiento y garantía
adjunto encontrará indicaciones sobre la
manual de mantenimiento y tarjeta de
garantía.
Este manual está dirigido al instalador para el
montaje, así como al usuario para el manejo y
mantenimiento del producto. Por favor, después
de la instalación, este manual se debe entregar
al usuario para que lo conserve.
Símbolos y significado
¡Atención! Advertencia de daños personales o
materiales.
Indicación, consejo o referencia
Montaje erróneo
Montaje/comprobación de funcionamiento cor-
rectos
Observar el detalle de montaje
Agua fría Agua caliente
Flujo de agua Ningún flujo de
agua
Uso previsto
Mezclador monomando para la utilización en el
baño y en el WC. Es posible el funcionamiento
con acumuladores de presión, calentadores de
agua instantáneos controlados térmica e hid-
ráulicamente. ¡No es posible el funcionamiento
con acumuladores sin presión (calentadores de
agua abiertos)!
Funcionamiento sólo con agua en calidad de
agua potable.
¡Producto adecuado exclusivamente para el
montaje en interiores!
¡Atención! Instalación exclusivamente en espa-
cios sin riesgo de heladas.

6
FR Informations importantes, à lire impérativement!
Caractéristiques techniques
– Débit à une pression d'écoulement de 3 bar :
env. 7,6 l/mn
– Pression d'écoulement :
min. 0,5 bar/pression conseillée 1-5 bar
– Pression de service : max. 10 bar
– Pression de contrôle : 16 bar
– Température d'entrée d'eau chaude conseillée :
max. 65° C
– Raccordement d'eau :
froide = identification en bleu
chaude = identification en rouge
Éviter les différences de pression entre conduite
d'arrivée eau froide et conduite d'arrivée eau
chaude.
Pour des pressions de repos supérieures à 5 bar,
monter un détendeur.
Cotes de montage, voir page 2
Installation, voir figure 1 à la page 12
Rincer soigneusement les conduites d'eau
potable avant et après l'installation (respecter les
normes EN 806 et 1717).
N'utiliser que du silicone à réticulation neutre.
Vérifier l'étanchéité des raccords à la pression
hydraulique.
Utilisation, voir figure 9 à 11 à la page 13
Maintenance, voir figures 12 et 13, page 13
Le montage s’effectue dans l’ordre inverse de la
dépose.
– Couple de serrage écrou de cartouche :
12-13 Nm
Pièces de rechange avec numéros de commande,
voir page 15.
Les consignes relatives à la garantie et à l'entre-
tien figurent sur la instructions d’entretien et
carte de garantie jointe.
Ces instructions sont destinées à l'installateur,
pour effectuer le montage, et pour l'utilisateur,
pour utiliser le produit et procéder à sa
maintenance. Après l'installation, veuillez
remettre ces instructions à l'utilisateur pour qu'il
les conserve.
Symboles et leur signification
Attention ! Mise en garde contre les dégâts de
personnes et les dégâts matériels.
Remarque, conseil ou renvoi
Montage incorrect
Montage correct/contrôle fonctionnel
Respecter le détail de montage
Eau froide Eau chaude
Débit d'eau Pas de débit d'eau
Domaine d'utilisation
Mitigeur monocommande pour utilisation dans
la salle de bains et les WC. Utilisation possible
avec accumulateurs de pression, réchauffeurs à
circulation à commande thermique et hydrauli-
que. Utilisation avec accumulateurs sans pressi-
on (chauffe-eau ouverts) impossible !
Utilisation seulement avec eau de qualité eau
potable.
Le produit ne convient que pour un montage à
l'intérieur !
Attention ! Installation uniquement dans des
pièces à l'abri du gel.

7
Informazioni importanti! Assicurarsi di leggerle! IT
Dati tecnici
– Portata con pressione di flusso di 3 bar:
circa 7,6 l/min
– Pressione di flusso:
min. 0,5 bar/raccomandati 1-5 bar
– Pressione di esercizio: max. 10 bar
– Pressione di prova: 16 bar
– Temperatura d’ingresso dell’acqua calda con-
sigliata:
max. 65°C
– Collegamento dell’acqua:
fredda = marcatura blu
calda= marcatura rossa
Evitare differenze di pressione tra condotta di
mandata dell’acqua fredda e calda.
Per pressioni statiche superiori a 5 bar installare
un riduttore di pressione.
Ingombro, vedi pagina 2
Installazione, vedi dalla figura 1 a pagina 12
Prima e dopo l’installazione lavare con acqua
abbondante le condotte di acqua potabile
(osservare EN 806 e 1717).
Utilizzare solo silicone neutro.
Verificare la tenuta degli attacchi con pressione
idraulica.
Uso, vedi figura 9 a 11 a pagina 13
Manutenzione, vedi figura 12 e 13 a pagina 13
Eseguire il montaggio in ordine inverso.
– Coppia del dado della cartuccia: 12-13 Nm
Ricambi con numero d’ordine, vedi pagina 15.
Indicazioni relative alla garanzia e al
trattamento vanno desunte dalle istruzioni di
manutenzione e certificato di garanzia.
Il presente manuale è indirizzato agli installatori
per il montaggio nonché agli utilizzatori per l’uso
e la manutenzione del prodotto. Consegnarlo
all’utilizzatore dopo l’installazione affinché lo
custodisca.
Simboli e significato
Attenzione! Pericolo di lesioni o danni materiali.
Avvertenza, consiglio o rimando
Montaggio errato
Montaggio corretto/verifica del funzionamento
Prestare attenzione al dettaglio di montaggio
Acqua fredda Acqua calda
Flusso d’acqua Nessun flusso
d’acqua
Scopo d’uso
Miscelatore monocomando per l’utilizzo in
bagno e WC. Possibilità di funzionamento con
accumulatori di pressione, riscaldatori istantanei
a controllo termico o idraulico. Funzionamento
con accumulatori senza pressione (boiler con
camera aperta) non possibile!
Funzionamento solo con acqua potabile.
Prodotto adatto esclusivamente per il montaggio
in ambienti interni!
Attenzione! Installazione solo in ambienti in
assenza di gelo.

8
NL Belangrijke informatie, zorgvuldig doorlezen!
Technische gegevens
– Doorstroming bij 3 bar stromingsdruk:
ca. 7,6 l/min
– Stromingsdruk: min. 0,5 bar/aanbevolen 1-5 bar
– Bedrijfsdruk: max. 10 bar
– Testdruk: 16 bar
– Aanbevolen ingangstemperatuur heet water
max. 65° C
– Wateraansluiting:
koud = markering blauw
heet = markering rood
Drukverschillen tussen toevoerleidingen voor
koud en heet water vermijden.
Bij statische druk van meer dan 5 bar
drukverlagers inbouwen.
Montageafmetingen, zie pagina 2
Installatie, zie vanaf afbeelding 1 op pagina 12
Drinkwaterleidingen voor en na de installatie
grondig spoelen (volgens EN 806 en 1717).
Uitsluitend neutraal vernette siliconen gebruiken.
Aansluitingen met hydraulische druk controleren
op lekdichtheid.
Gebruik, zie afbeelding 9 tot 11 op pagina 13
Onderhoud, zie afbeelding 12 en 13 op pagina 13
Montage in omgekeerde volgorde.
– Aandraaimoment moer voor cartouche:
12-13 Nm
Reserveonderdelen met bestelnummers, zie
pagina 15.
Instructies voor de waarborg en het onderhoud
vindt u in de meegeleverde aanwijzigen voor
het onderhoud en garantiebewijs.
Deze handleiding is bestemd voor zowel de
installateur voor de montage alsook voor de
gebruiker voor het gebruik en het onderhoud
van het product. Gelieve na de installatie door te
geven aan de gebruiker om te bewaren.
Symbolen en betekenis
Opgepast! Gevaar voor letsel of schade.
Opmerking, tip of referentie
Verkeerde montage
Correcte montage/werkingstest
Montagedetails in acht nemen
Koud water Heet water
Waterstroom Geen waterstroom
Bestemd gebruik
Eenhendelmengkraan voor gebruik in badkamer
en wc. Bedrijf met drukluchtreservoirs, thermisch
en hydraulisch aangestuurde continuverwarmers
mogelijk. Bedrijf met drukloze reservoirs (open
heetwatertoestellen) niet mogelijk!
Gebruik uitsluitend met water van drinkwaterk-
waliteit.
Het product mag alleen binnenshuis worden
gemonteerd!
Opgepast! Installatie alleen in vorstvrije ruimten.

9
Důležité informace, přečtěte si prosím pozorně!CS
Technické údaje
–Průtok při průtokovém tlaku 3 bary:
cca. 7,6 l/min
–Průtokový tlak: min. 0,5 bar/doporučeno 1-5 bar
– Provozní tlak: max. 10 bar
– Zkušební tlak: 16 bar
– Doporučená teplota vstupní teplé vody:
max. 65° C
–Přípojka vody:
studená = označená modrou barvou
teplá = označená červenou barvou
Vyvarujte se rozdílu tlaku mezi přívodním
potrubím teplé a studené vody.
U klidového tlaku na 5 barůnainstalujte redukční
ventil.
Montážní rozměry viz strana 2
Instalace viz obrázek 1 na straně12
Potrubí na pitnou vodu před a po instalaci
důkladněvypláchněte (postupujte podle EN 806
a 1717).
Používejte pouze neutrální silikon.
Těsnost přípojek zkontrolujte hydraulickým
tlakem.
Obsluha viz obrázek 9 až 11 na straně13
Údržba, viz snímky 12 a 13 na straně13
Montáž probíhá v obráceném pořadí.
– Utahovací moment matice kartuše: 12-13 Nm
Náhradní díly s objednacími čísly viz strany 15.
Pokyny týkající se záruky a péče najdete v při-
loženém Návodu k údržběa záručním listu.
Tento návod slouží instalatérům při montáži a
uživatelům při obsluze a údržběproduktu. Po
nainstalování ho předejte uživateli, aby si ho
mohl uschovat.
Symboly a význam
Pozor! Výstraha před zraněním a věcnými
škodami.
Upozornění, tip nebo odkaz
Nesprávná montáž
Správná montáž / kontrola funkčnosti
Při montáži dbejte na tento detail
Studená voda Teplá voda
Průtok vody Žádný průtok vody
Účel použití
Páková směšovací armatura pro použití v kou-
pelnách a WC. Provoz s tlakovými zásobníky,
tepelněa hydraulicky řízenými průtokovými
ohřívači možný. Provoz s beztlakými zásobníky
(otevřené ohřívače vody) není možný!
Provoz pouze s pitnou vodou.
Výrobek je vhodný výhradněk montáži ve
vnitřních prostorách!
Pozor! Instalace v prostorách, které
nepromrzají.

10
PL Ważne informacje, proszęprzeczytaćuważnie!
Dane techniczne
– Przepływ w przypadku ciśnienia hydraulicznego
3 bar: około 7,6 l/min
–Ciśnienie hydrauliczne:
min. 0,5 bar/zalecane 1-5 bar
–Ciśnienie robocze: maks. 10 bar
–Ciśnienie kontrolne: 16 bar
– Zalecana temperatura wody gorącej na wejściu:
maks. 65° C
– Przyłącze wody:
zimna = oznaczenie niebieskie
gorąca = oznaczenie czerwone
Należy unikaćróżnic ciśnieńw przewodach
doprowadzających ciepłą i zimnąwodę.
W przypadku ciśnienia spoczynkowego ponad 5
bar należy zabudowaćreduktor ciśnienia.
Wymiary zabudowy, patrz strona 2
Instalacja, patrz rys. 1 na stronie 12
Przed instalacjąi po instalacji należy gruntownie
przepłukaćprzewody, prowadzące wodępitną
(należy stosowaćsiędo EN 806 i 1717).
Należy wykorzystywaćwyłącznie silikon,
ulegający naturalnemu usieciowaniu.
Sprawdzićprzyłącza ciśnieniem hydraulicznym w
celu potwierdzenia ich szczelności.
Obsługa, patrz rys. 9 do 11 na stronie 13
Konserwacja, patrz rys. 12 i 13 na stronie 13
Montażw odwrotnej kolejności.
– Moment obrotowy dokręcenia nakrętki
głowicy: 12-13 Nm
Części zamienne z numerami zamówienia, patrz
strona 15.
Informacje dotyczące gwarancji dostępne
sąw dołączonej karcie pielęgnacyjno-
gwarancyjnej.
Instrukcja przeznaczona jest dla instalatora,
zapewniając pomoc w zakresie montażu oraz dla
użytkownika, informując go o sposobie obsługi
i konserwacji produktu. Po instalacji należy
przekazaćinstrukcjęużytkownikowi, aby jąu
siebie przechowywał.
Symbole i znaczenie
Uwaga! Ostrzeżenie przed szkodami
osobowymi i materialnymi.
Informacja, dobra rada lub odsyłacz
Niewłaściwy montaż
Właściwy montaż/ kontrola funkcjonowania
Należy stosowaćsiędo danych, dotyczących
montażu
Woda zimna Woda gorąca
Strumieńwody Brak strumienia
wody
Przeznaczenie
Bateria jednouchwytowa do stosowania w łazien-
ce i WC. Możliwa eksploatacja przy współpracy
ze zbiornikami ciśnieniowymi lub podgrzewacza-
mi przepływowymi, sterowanymi termicznie lub
hydraulicznie. Eksploatacja przy współpracy ze
zbiornikami bezciśnieniowymi (otwartymi pod-
grzewaczami wody) nie jest możliwa!
Możliwa eksploatacja w instalacji wody, zapew-
niającej jakość typowądla wody pitnej.
Produkt przeznaczony jest wyłącznie do
montażu wewnątrz budynków!
Uwaga! Instalacja wyłącznie w pomieszczeniach,
w których temperatura nie spada poniżej zera.

11
Важная информация, просим обязательно прочесть!RU
Технические характеристики
– Пропускная способность при давлении
потока в3 бар: около 7,6 л/мин
– Давление потока:
мин. 0,5 бар/рекомендуется 1-5 бар
– Рабочее давление: макс. 10 бар.
– Расчетное давление: 16 бар.
– Рекомендуемая входная температура
горячей воды: макс. 65° C
– Подключение воды:
холодная = маркировка синим
горячая = маркировка красным
Во избежание перепадов давления между
горячей ихолодной водой при подводе
трубопровода.
Всостоянии покоя свыше 5 бар устанавливать
редуктор давления.
Монтажные размеры, см. стр. 2
Установка, см. рис. 1 на стр. 12
Водопроводы питьевой воды до ипосле
установки тщательно промыть (EN 806
и1717).
Использовать только силикон нейтрального
сшивания.
Проверьте соединения сгидравлическим
давлением на герметичность.
Эксплуатация, см. рис. 9 – 11 на стр. 13
Техническое обслуживание, см. Рисунок 12 и13 на
стр. 13
Монтаж производится вобратной
последовательности.
– Момент затяжки гайки картриджа: 12-13 Нм
Запасные части сномерами для заказа, см. стр. 15.
Информацию огарантии иуказания по уходу
см. вприлагаемом паспорте по уходу и
гарантийному обслуживанию.
Данная инструкция содержит указания по
монтажу изделия для слесаря-сантехника
иуказания по эксплуатации итехническому
обслуживанию изделия для пользователя.
После установки передайте инструкцию поль-
зователю.
Символы иих значение
Внимание! Опасность физического и
материального ущерба.
Указание, совет или ссылка
Неправильный монтаж
Правильный монтаж / проверка
работоспособности
Важная информация по монтажу
Холодная вода Горячая вода
Водный поток Нет водного
потока
Назначение
Однорычажный смеситель для использова-
ния вванной комнате итуалете. Возможна
эксплуатация гидроаккумулятора, термически
игидравлически регулируемых прямоточных
водонагревателей. Эксплуатация аккумулято-
ра без давления (открытые водонагреватели)
невозможна!
Использовать только воду питьевого качества.
Изделие предназначено исключительно для
монтажа внутри wпомещения!
Внимание! Устанавливать только в
непромерзающих помещениях.

12
2
6
4
5
1
1.
2.
13mm
17mm
1.
2.
3.
3

13
7
9
8
10
13
27mm 1.
2.
3.
1.
2.
3.
4.
A
B
4.
5.
12
2.
1.
+
-
6°
11
2,5mm
1.
2. 3.
5.
3.

14

15
DE
EN
ES
Ersatzteile
Spare parts
Piezas de recambio
FR
IT
NL
Pièces de rechange
Ricambi
Reserveonderdelen
CS
PL
RU
Náhradní díly
Części zamienne
Запчасти
50100000243
50100XX0377
50100000268
50100XX0244
50100XX0241
50100XX0242
50100000175
50100000178
50100000177
50100XX0019
50100XX0038
51102 XX0000
51104 XX0000 XX = 01, 03, 05, 13, 37

DE
KEUCO GmbH Co. KG
Oesestraße 36
D-58675 Hemer
Telefon: [phone]
E-Mail: [email protected]
AT
KEUCO GmbH
Söllheimerstraße 16
Gebäude 1
A-5020 Salzburg
Telefon: [phone]
E-Mail: offi[email protected]
FR
KEUCO S. A. R. L.
5, Rue du Martelberg
F-67700 Monswiller
Téléphone: [phone]
E-Mail: [email protected]
RU
представительство
Ленинский проспект 64/2
119296 Москва
тел. + 7 495 953 81 11
Электронная почта:
US
VELLA LLC
d. b. a. KEUCO NORTH AMERICA
4485 Tench Road / Ste 1121
Suwanee
Georgia 30024
Phone: [phone]
www.keuco.com
E-Mail: offi[email protected]
CH
KEUCO AG
Willestrasse 9
CH-8957 Spreitenbach
Telefon: [phone]
E-Mail: [email protected]
EN
KEUCO UK Ltd.
57 Sheffield Road
Dronfield
S18 2GF Derbyshire
Phone: [phone]
E-Mail: [email protected] offi[email protected]
Keuco вРоссии
