KEUCO IXMO 59517 011101 User manual

DE
EN
ES
FR
IT
Gebrauchsanleitung
Instruction for use
Manual de instrucciones de uso
Instructions d'utilisation
Istruzioni per l'uso
NL
CS
PL
RU
Gebruiksaanwijzing
Návod k použití
Instrukcja użycia
Инструкция по применению
IXMO
77046_000/05.2022
59517 011102
59517 371102
59517 011101
59517 371101

2
DE
EN
ES

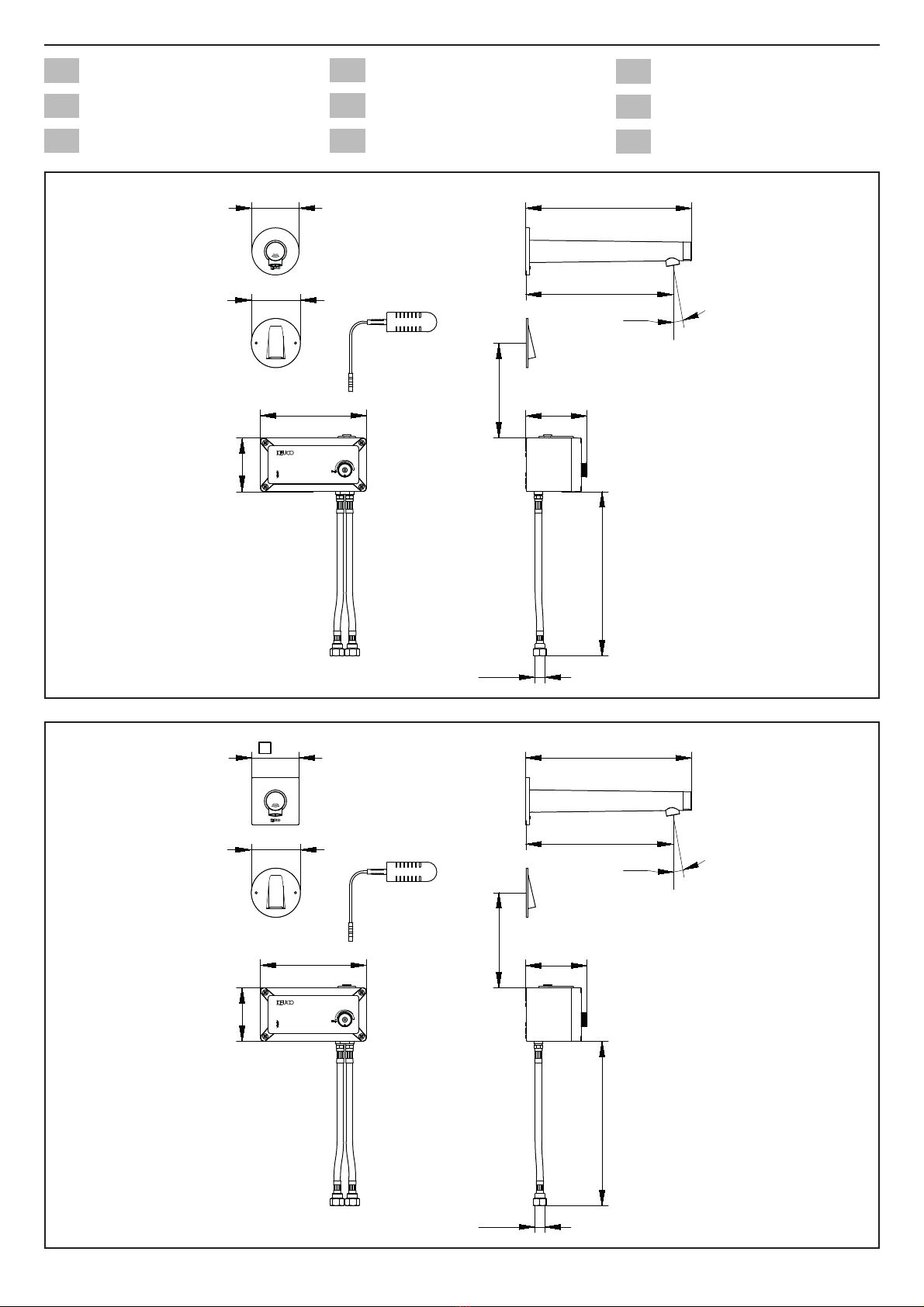

Einbaumaße
Mounting dimensions
Dimensiones de montaje
FR
IT
NL
Cotes de montage
Ingombro
Montageafmetingen
CS
PL
RU
Montážní rozměry
Wymiary montażowe
Монтажные размеры
252
225
Ø72
162
82
94
570
G3/8
Ø75
10°
80-100
59517 011101
59517 371101
252
225
162
82
94
570
G3/8
10°
80-100
72
Ø75
59517 011102
59517 371102

3
Wichtige Informationen, bitte unbedingt lesen! DE
Verwendungszweck
Sensor-Waschtischmischer für den Einsatz in priva-
ten und öffentlichen
Badezimmern und WCs .
Betrieb mit Druckspeichern, thermisch- und hy-
draulisch gesteuerten Durchlauferhitzern möglich.
Betrieb mit drucklosen Speichern (offenen Warm-
wasserbereitern) nicht möglich!
Betrieb nur mit Wasser in Trinkwasserqualität.
MIt dem optionalen Bluetooth®Adapter (Artikel-Nr.:
59911 000000) kann der Sensor-Waschtischmi-
scher per App bedient und programmiert werden.
Produkt ausschließlich zur Montage in
Innenräumen geeignet!
Achtung! Installation nur in frostfreien Räumen.
Konformitätserklärung! Dieses Produkt erfüllt
die Anforderungen der geltenden EU-Richtlinien.
Die Konformitätserklärung für dieses Produkt kann
unter der folgenden Adresse angefordert werden:
KEUCO GmbH & Co. KG, Oesestraße 36,
D-58675 Hemer.
Technische Daten
– Spannungsversorgung:
220-240V AC 50/60Hz
- Sekundärspannung: 6,75 V DC
– Max. Leistungsaufnahme 2,5 W
– Umgebungsbedingungen
Temperatur: 5° – 40° C
– Durchfluss bei 3 bar Fließdruck: max. 5 l/min
– Fließdruck: min. 0,5 bar/empfohlen 1-5 bar
– Betriebsdruck: max. 8 bar
– Prüfdruck: 16 bar
– Empfohlene Warmwassereingangstemperatur:
max. 70°
– Wasseranschluss:
kalt = Kennzeichnung blau
warm = Kennzeichnung rot
Druckdifferenzen zwischen Kalt- und Warmwas-
serzulaufleitungen vermeiden.
Bei Ruhedrücken über 5 bar Druckminderer
einbauen.
Diese Anleitung ist für den Installateur zur Montage
sowie für den Nutzer zur Bedienung und Wartung
des Produktes.
Bitte nach der Installation an den Nutzer zur
Verwahrung weitergeben.
Symbole und Bedeutung
Achtung! Warnung vor Personen- oder
Sachschaden.
Hinweis, Tipp oder Verweis
Korrekte Montage/Funktionsprüfung
Falsche Montage
Montagedetail beachten
Kaltwasser Warmwasser
Wasserfluss Kein Wasserfluss
Optional/Zubehör
Sicherheitsinformationen
– Dieses Gerät ist nicht dafür bestimmt, durch
Personen (einschließlich Kinder) mit einge-
schränkten physischen, sensorischen oder
geistigen Fähigkeiten, mangelnder Erfahrung
und/oder mangelndem Wissen benutzt zu wer-
den, es sei denn, sie werden durch eine für ihre
Sicherheit zuständige Person beaufsichtigt und
erhielten von ihr Anweisungen, wie das Gerät zu
nutzen ist.
– Kinder müssen beaufsichtigt werden, um sicher-
zustellen, dass sie nicht mit dem Gerät spielen.
– Die Elektroinstallation muss von einem Elektro-
Fachinstallateur gemäß IEC 60364-7-701/
VDE 0110 Teil 701 vorgenommen werden!
Nationale sowie örtliche Vorschriften müssen
berücksichtigt werden!
– Bei Beschädigung des Gerätes oder des Span-
nungsversorgungskabels das Gerät nicht in Be-
trieb nehmen, sondern vom Hersteller, dessen
Kundendienst oder einer gleichermaßen qualifi-
zierten Person ersetzen lassen.

4
DE Wichtige Informationen, bitte unbedingt lesen!
Werkseinstellungen
– Erfassungsbereich: ~12 cm (Werkseinstellung)
– Automatische Spülung: deaktiviert
(Werkseinstellung)
– Nachlaufzeit: 1 s
– Reinigungsmodus: 180 s*
– Dauerwasserfluss
(Thermische Desinfektion): 2 min*
– Wasserstopp: 20 s*
*= Wert nur über die KEUCO Bluetooth App mit
dem optionalen Bluetooth®Adapter (Artikel-Nr.:
59911 000000) verstellbar.
Einbaumaße, siehe Seite 2
Installation, siehe ab Bild 1 auf Seite 30
Trinkwasserleitungen vor und nach der Installa-
tion gründlich spülen (EN 806 und 1717 sowie DIN
1988 beachten).
Anschlüsse mit hydraulischem Druck auf Dichtheit
prüfen.
Nur neutral vernetzendes Silikon verwenden.
Bedienung, siehe Bild 21 auf Seite 34
Wenn der Sensor-Waschtischmischer betriebsbereit ist :
- Hand vor das Sensorfenster halten
- Wasser tritt mit der voreingestellten Temperatur aus
Temperatureinstellung, siehe Bild 22 auf Seite 35
- Temperatur durch Verstellen des Drehknopfes ändern
Wartung
Austausch des Magnetventils, siehe Bild 23 auf
Seite
35
Montage in umgekehrter Reihenfolge.
Austausch der Mischwasserkartusche, siehe Bild 24
auf Seite 35
Montage in umgekehrter Reihenfolge.
– Anzugsmoment Kartuschenmutter: 12-13 Nm
Strahlregler reinigen, ggf. austauschen, siehe
Bild 25 auf Seite
35
Montage in umgekehrter Reihenfolge.
Ersatzteile mit Bestellnummern, siehe Seite 39
Hinweise zur Gewährleistung und Pflege sind
dem beiliegendem Pflege- und Garantiepass zu
entnehmen.
Entsorgungshinweis! Geräte mit dieser Kenn-
zeichnung dürfen nicht über den Hausmüll ent-
sorgt werden, sondern müssen bei einer dafür
vorgesehenen Sammelstelle abgegeben werden!

5
Störung / Ursache / Abhilfe
Fehler Symptom Behebung
Wasser fließt nicht
Wasserzufuhr abgesperrt Wasserzufuhr öffnen
Strahlregler verstopft/verunreinigt Strahlregler reinigen oder ersetzen
Filter am Megnetventil verstopft/verunreinigt Magnetventil reinigen oder ersetzen
Magnetventil defekt Magnetventil ersetzen
Mischwasserkartusche verstopft/defekt Mischwasserkartusche reinigen oder ersetzen
Fließdruck zu gering Fließdruck erhöhen
Kabel-Steckverbindung zwischen Netzteil und
Sensor-Waschtischmischer getrennt Kabel-Steckverbindung herstellen
Verbindungskabel geknickt oder gebrochen Defektes Kabel und Komponente ersetzen
Kein Netzstrom vorhanden Netzstromversorgung prüfen,
Stromversorgung sicherstellen
Steckernetzteil defekt Steckernetzteil ersetzen
Sensor-Erfassungsbereich nicht richtig
eingestellt Erfassungsbereich anpassen
Sensorfenster zerkratzt/verunreinigt Sensorfenster vorsichtig reinigen
Störende Reflektionen vom Waschbecken Erfassungsbereich anpassen
Wasser läuft ständig
und stoppt, wenn
ein Gegenstand im
Erfassungsbereich
erscheint!
Stecker zwischen Elektronikmodul und
Magnetventil verpolt Steckverbindung richtig anschließen
Sensor-Erfassungsbereich zu klein eingestellt Sensor-Erfassungsbereich erhöhen
Wasser hört nicht auf
zu fließen!
Magnetventil defekt Magnetventil ersetzen
Störende Objekte im Erfassungsbereich Objekte aus Erfassungsbereich entfernen
Fließdruck zu hoch Fließdruck prüfen, auf 0,5 - 5,0 bar einstellen
Wasser beginnt von
alleine zu fließen!
Sensorfenster zerkratzt / verunreinigt Sensorfenster vorsichtig reinigen
Sensor-Waschtischmischer wird durch
Raumeinflüsse beeinflusst (Spiegel,
Metallflächen, Glas-Waschbecken, etc.)
Erfassungsbereich verringern
Armatur undicht,
Wasser tritt aus!
Defekte Dichtungen oder Falschmontage Montage überprüfen und ggf. defekte
Dichtungen ersetzen
Wasser tropft aus Wasserlauf, Magnetventil
schließt nicht richtig Magnetventil reinigen oder ggf. ersetzen
Temperatur kann
nicht richtig eingestellt
werden!
Kein oder zu wenig heißes oder kaltes
Wasser Eckventile vollständig öffnen
Filter in Wasserzufuhr verstopft/verunreinigt Filter reinigen oder ersetzen
Wassertemperatur zu niedrig oder zu hoch Temperatur Wasserversorung prüfen und ggf.
anpassen
Wassertemperatur zu niedrig oder zu hoch
(Mischwasserarmatur) Temperatur mit Drehknopf verstellen
Wichtige Informationen, bitte unbedingt lesen! DE

6
Intended use
Sensor washbasin mixer for use in private and
public bathrooms and WCs.
Operation possible with pressure tanks and ther-
mally and hydraulically controlled instantaneous
water heaters.
Operation with unpressurised tanks (open water
heaters) is not possible!
Operation only with potable water.
With the optional Bluetooth® adapter (article No.:
59911 000000) the sensor washbasin mixer can
be operated and programmed via app.
Product is only suitable for installation indoors!
Attention! Only install in frost-free places.
Declaration of conformity! This product complies
with the requirements of the valid EU Guidelines.
The declaration of conformity for this product can
be requested from the following address:
KEUCO GmbH & Co. KG, Oesestraße 36,
D-58675 Hemer.
Technical specifications
– Supply voltage: 220-240V AC 50/60Hz
- Secondary voltage: 6.75 V DC
– Max. Power consumption 2.5 W
– Ambient conditions:
Temperature 5°– 40° C
– Flow at 3 bar pressure: max. 5 l/min
– Pressure: min. 0.5 bar/recommended 1-5 bar
– Operating pressure max. 8 bar
– Test pressure: 16 bar
– Recommended hot water inlet temperature:
max. 70°C
– Water connection:
cold = blue marking
hot = red marking
Avoid pressure differences between the cold and
hot water feeds.
Install a pressure reducer for static pressures
above 5 bar.
These instructions are designed for the installation
engineer to assemble the product and for the user
to operate and maintain it.
After installation, please pass them on to the
user for safekeeping.
Symbols and their meaning
Caution! Warning against bodily injury or damage
to property.
Note, tip or reference
Incorrect installation
Correct installation/test of functionality
Observe installation details
Cold water Hot water
Water flow No water flow
Optional/accessories
Safety Information
– This device is not intended to be used by per-
sons (including children) with limited physical,
sensory or mental abilities, or with inadequate
experience and/or knowledge, unless they are
supervised by somebody responsible for their
safety and have received instructions from them
on how to use the device.
– Children must be supervised to ensure they do
not play with the device.
– Avoid contact with the eyes or mucous membra-
ne.
– The electrical installations must be undertaken
by a specialist electrical installer in compliance
with IEC 60364-7-701/VDE 0100 Part 701!
National and local regulations must be taken into
consideration!
– Do not start the appliance if it or the power sup-
ply cable is damaged, but have it replaced by
the manufacturer, its customer service or by an
equally qualified person.
EN Important information, please make sure to read!

7
Factory settings
– Detection zone: ~12 cm (factory setting)
– Automatic flushing: deactivated
(factory setting)
– Run-on time: 1 s
– Cleaning mode: 180 s*
– Continuous water flow
(thermal disinfection): 2 min*
– Water stop: 20 s*
*= Value can only be adjusted using the KEUCO
Bluetooth app with the optional Bluetooth® adapter
(article No.: 59911 000000).
Mounting dimensions, refer to page 2
Installation, see from picture 1 on page 30
Flush potable water pipes thoroughly before and
after installation (observe EN 806 and 1717, as
well as DIN 1988).
Test connections for leaks with water pressure.
Use only neutrally netting silicone.
Operating, see from picture 21 on page 34
When the sensor washbasin mixer is ready for use:
- Hold hand in front of sensor window
- Water comes out at the preset temperature
Temperature setting, refer to figure 22 on page 35
- Change temperature by
rotary button
Servicing
Replacing the solenoid valve, refer to figure 23 on
page 35
Assemble in reverse order.
Replacing the mixing cartridge , refer to figure 24 on
page 35
Assemble in reverse order.
– Cartridge nut torque: 12-13 Nm
Cleaning aerator, replacing if necessary, refer to figure
25 on page 35
Assemble in reverse order.
For spare parts with order numbers, refer to page 43
For information about warranty and maintenance,
see the enclosed Care Instructions and Warran-
ty Card.
Disposal information! Equipment with this
labelling must not be disposed of in household
refuse, but must be disposed of at a collection
centre intended for this purpose.
Dispose of batteries according to laws and
regulations that are applicable locally.
Important information, please make sure to read! EN

8
Malfunction / Cause / Remedy
Error Symptom Remedy
Water doesn’t flow
Water supply cut offTurn on water supply
Aerator clogged/dirty Clean or replace aerator
Filter clogged/dirty at solenoid valve Clean or replace solenoid valve
Solenoid valve defective Replace solenoid valve
Mixing cartridge clogged/defective Clean or replace mixing cartridge
Flow pressure too low Increase flow pressure
Cable plug-connector between power supply
unit and sensor washbasin mixer severed Establish cable plug-connection
Connection cable kinked or broken Replace defective cable and component
No mains power available Check mains power supply, ensure power
supply
Plug-in power supply defective Replace the plug-in power supply
Sensor detection zone not properly adjusted Adjust detection zone
Sensor window scratched/dirty Carefully clean sensor window
Interfering reflections from washbasin Adjust detection zone
Water runs
continuously and stops
when an object is in
the detection zone!
Polarity of plug between electronic module
and solenoid valve reversed Connect plug connection properly
Sensor detection zone set too small Increase size of sensor detection zone
Water doesn’t stop
flowing!
Solenoid valve defective Replace solenoid valve
Interfering objects in detection zone Remove objects from detection zone
Flow pressure too high Check flow pressure, set to 0.5 - 5.0 bar
Water starts flowing on
its own!
Sensor window scratched/dirty Carefully clean sensor window
Sensor washbasin mixer is affected by
influences from the room (mirror, metal
surfaces, glass washbasin, etc.)
Decrease size of detection zone
Fitting leaky, water
leaks out!
Defective gaskets or incorrect installation Check installation and replace defective
gaskets as necessary
Water drips from spout, solenoid not closing
properly Clean or replace solenoid valve as necessary
Temperature cannot
be properly adjusted!
Too little or no hot or cold water Open the angle valve completely
Filter clogged/dirty in water supply Clean or replace filter
Water temperature too low or too high Check temperature of water supply and adjust
as necessary
Water temperature too low or too high (mixed
water temperature cartridge) Adjust temperature with rotary button
EN Important information, please make sure to read!

9
Finalidad de uso
Mezclador de lavabo con sensor para su uso en
baños y aseos privados y públicos.
Es posible el funcionamiento con acumuladores
de presión, calentadores de agua instantáneos
controlados térmica e hidráulicamente.
¡No es posible el funcionamiento con acumulado-
res sin presión (calentadores de agua abiertos)!
Funcionamiento sólo con agua en calidad de agua
potable.
Con el adaptador Bluetooth® opcional (nº de artí-
culo: 59911 000000), el mezclador de lavabo con
ensor se puede manejar y programar a través de
una aplicación.
¡Producto adecuado exclusivamente para el
montaje en interiores!
¡Atención! Instalación exclusivamente en espa-
cios sin riesgo de heladas.
¡Declaración de conformidad! Este producto
cumple los requisitos de las Directivas UE vigen-
tes. La declaración de conformidad para este pro-
ducto se puede solicitar en la siguiente dirección:
KEUCO GmbH & Co. KG, Oesestraße 36,
D-58675 Hemer.
Datos técnicos
– Alimentación eléctrica:
220-240V AC 50/60Hz
- Tensión secundaria: 6,75 V DC
– Máx. Absorción de potencia: 2,5 W
– Condiciones del entorno:
Temperatura: 5° – 40° C
– Paso con una presión de caudal de 3 bares:
aprox. 5 l/min.
– Presión de caudal:
mín. 0,5 bares / recomendado 1-5 bares
– Presión de servicio: máx. 8 bares
– Presión de comprobación: 16 bares
– Temperatura de entrada de agua recomen-
dada: máx. 70° C
– Conexión de agua:
fría = identificación azul
caliente = identificación roja
Evitar las diferencias de presión entre las tuberías
de agua fría y caliente.
En caso de presiones estáticas superiores a 5
bares, montar reductor de presión.
Este manual está dirigido al instalador para el
montaje, así como al usuario para el manejo y
mantenimiento del producto.
Por favor, después de la instalación, este
manual se debe entregar al usuario para que lo
conserve.
Símbolos y significado
¡Atención! Advertencia de daños personales o
materiales.
Indicación, consejo o referencia
Montaje erróneo
Montaje/comprobación de funcionamiento correc-
tos
Observar el detalle de montaje
Agua fría Agua caliente
Flujo de agua Ningún flujo de agua
Opcional/Accesorios
Informaciones de seguridad
– Este dispositivo no está pensado para ser utili-
zado por personas (incluidos niños) con capaci-
dades físicas, sensoriales o mentales limitadas,
falta de experiencia y/o conocimientos, a no ser
que estén supervisadas por una persona res-
ponsable de su seguridad y que hayan recibido
sus instrucciones sobre cómo utilizar el disposi-
tivo.
– Los niños deben estar supervisados para ase-
gurarse de que no juegan con el dispositivo.
– Evitar el contacto con los ojos y con las mem-
branas mucosas.
– ¡La instalación eléctrica debe ser llevada a cabo
por un instalador técnico electricista conforme
a IEC 60364-7-701/VDE 0100 Parte 701! ¡Se
tienen que considerar las normas nacionales y
locales!
– En caso de deterioro del aparato o del cable de
alimentación de tensión, no poner en servicio
el equipo, sino que debe ser sustituido por el
fabricante, su servicio técnico o una persona
cualificada del mismo modo.
¡Información importante de lectura obligatoria! ES

10
Ajustes de fábrica
– Rango de detección: ~12 cm (ajuste de fábrica)
– Lavado automático: desactivado
(ajuste de fábrica)
– Tiempo de inercia: 1 s
– Modo de limpieza: 180 s
– Flujo de agua continuo
(desinfección térmica): 2 min*.
– Parada de agua: 20 s*
*= El valor solo puede ajustarse mediante la
aplicación Bluetooth de KEUCO con el adaptador
Bluetooth® opcional (n.º de artículo: 59911
000000).
Dimensiones de montaje, véase página 2
Instalación, véase imagen 1 en la página 30
Lavar minuciosamente las tuberías de agua
potable antes y después de la instalación
(observar EN 806 y 1717).
Comprobar la estanqueidad de las conexiones
con presión hidráulica.
Use only neutrally netting silicone.
Manejo, véase imagen 21 en la página 34
Cuando el mezclador de lavabo con sensor está listo
para funcionar:
- Mantener la mano frente a la ventana del sensor
- El agua sale a la temperatura preestablecida
Ajuste de temperatura, véase la figura 22 en la
página 35
- Cambia la temperatura ajustando el mando giratorio
Mantenimiento
Sustitución de la electroválvula, véase la figura 23 en
la página 35
El montaje se efectúa en el orden inverso.
Sustitución el cartucho de agua mezclada , véase la
figura 24 en la página 35
El montaje se efectúa en el orden inverso.
– Par de apriete de la tuerca de fijación del
cartucho: 12-13 Nm
Limpiar el limpiador de chorro, sustituirlo en caso
necesario, véase la figura 25 en la página 35
El montaje se efectúa en el orden inverso.
Piezas de recambio con números de pedido, véase
página 43
La información sobre la garantía y el cuidado se
puede encontrar en el manual de mantenimiento
y de garantía adjunto.
¡Indicación de eliminación! ¡Los aparatos con
esta identificación no deben eliminarse junto
con la basura doméstica, sino que tienen que
entregarse en un punto de recogida previsto para
tal efecto!
ES ¡Información importante de lectura obligatoria!

11
Fallo / causa / solución
Error Síntoma Solución
El agua no fluye
Suministro de agua bloqueado Abrir el suministro de agua
Regulador de chorro obstruido/contaminado Limpiar o sustituir el regulador de chorro
Filtro de la electroválvula obstruido/
contaminado Limpiar o sustituir la electroválvula
Electroválvula defectuosa Sustituir la electroválvula
Cartucho de agua mezclada obstruido/
defectuoso
Limpiar o sustituir el cartucho de agua
mezclada
Presión de flujo demasiado baja Aumentar la presión del flujo
Conexión del enchufe del cable entre la
fuente de alimentación y mezclador de lavabo
con sensor desconectado
Establecer la conexión del cable
Cable de conexión doblado o roto Sustituir el cable y otros componentes
defectuosos
No hay red eléctrica disponible
Compruebe la fuente de alimentación
principal, asegúrese de que la fuente de
alimentación
Fuente de alimentación enchufable
defectuosa
Reemplace la fuente de alimentación
enchufable
El rango de detección del sensor no está
ajustado correctamente Ajustar el rango de detección
Ventana del sensor rayada/sucia Limpiar cuidadosamente la ventana del
sensor
Interferencia por reflejos del lavamanos Ajustar el rango de detección
El agua fluye
constantemente y
se detiene cuando
aparece un objeto en
el rango de detección
Conector entre el módulo electrónico y
electroválvula con polaridad invertida Conectar correctamente el enchufe
Rango de detección del sensor demasiado
pequeño Aumentar el rango de detección del sensor
El flujo de agua no se
detiene
Electroválvula defectuosa Sustituir la electroválvula
Objetos que interfieren en el área de
detección Retirar objetos del área de detección
Presión de flujo demasiado alta Comprobar la presión de flujo, ajustar a 0,5 -
5,0 bar
El agua comienza a
fluir por sí misma
Ventana del sensor rayada / sucia Limpiar cuidadosamente la ventana del
sensor
El mezclador de lavabo con sensor se ve
afectado por las por influencias ambientales
(espejos, superficies metálicas, lavamanos de
cristal, etc.)
Reducir el rango de detección
Fugas en el grifo, sale
agua
Juntas defectuosas o instalación incorrecta Comprobar el montaje y sustituir las juntas
defectuosas, en caso necesario
Gotea agua del flujo, la electroválvula no
cierra bien
Limpiar la electroválvula o sustituirla, en caso
necesario
La temperatura no
se puede ajustar
correctamente.
No hay o sale poca agua caliente o fría Abrir completamente las válvulas de ángulo
Filtro en el suministro de agua obstruido/
contaminado Limpiar o sustituir el filtro
Temperatura del agua demasiado baja o alta Comprobar la temperatura del suministro de
agua y ajustarla en caso necesario
Temperatura del agua demasiado baja o alta
(grifo mezclador) Ajustar la temperatura con
el mando giratorio
¡Información importante de lectura obligatoria! ES

12
Domaine d'utilisation
Mitigeur de lavabo à capteur pour une utilisation
dans les salles de bains et les WC privés et pub-
lics.
Utilisation possible avec accumulateurs de pres-
sion, réchauffeurs à circulation à commande
thermique et hydraulique.
Utilisation avec accumulateurs sans pression
(chauffe-eau ouverts) impossible !
Utilisation seulement avec eau de qualité eau
potable.
Avec le système Bluetooth en option® Adaptateur
(réf : 59911 000000), le mitigeur de lavabo à cap-
teur peut être commandé et programmé depuis
une application.
Le produit ne convient que pour un montage à
l'intérieur !
Attention ! Installation uniquement dans des
pièces à l'abri du gel.
Déclaration de conformité ! Ce produit satisfait
aux exigences des directives UE en vigueur. La
déclaration de conformité relative à ce produit peut
être demandée à l'adresse suivante :
KEUCO GmbH & Co. KG, Oesestraße 36, D-58675
Hemer.
Caractéristiques techniques
– Alimentation en tension :
220-240V AC 50/60Hz
- Tension secondaire: 6,75 V DC
– Puissance absorbée max. : 2,5 W
– Conditions ambiantes :
Température : 5° – 40° C
– Débit à une pression d'écoulement de 3 bar :
env. 5 l/mn
– Pression d'écoulement :
min. 0,5 bar/pression conseillée 1-5 bar
– Pression de service : max. 8 bar
– Pression de contrôle : 16 bar
– Température d'entrée d'eau chaude conseillée :
max. 70° C
– Raccordement d'eau :
froide = identification en bleu
chaude = identification en rouge
Éviter les différences de pression entre conduite
d'arrivée eau froide et conduite d'arrivée eau
chaude.
Pour des pressions de repos supérieures à 5 bar,
monter un détendeur.
Ces instructions sont destinées à l'installateur,
pour effectuer le montage, et pour l'utilisateur,
pour utiliser le produit et procéder à sa
maintenance.
Après l'installation, veuillez remettre ces
instructions à l'utilisateur pour qu'il les
conserve.
Symboles et leur signification
Attention ! Mise en garde contre les dégâts de
personnes et les dégâts matériels.
Remarque, conseil ou renvoi
Montage incorrect
Montage correct/contrôle fonctionnel
Respecter le détail de montage
Eau froide Eau chaude
Débit d'eau Pas de débit d'eau
Option/accessoires
Informations en matière de sécurité
– L’utilisation de cet appareil est déconseillée à
toute personne (enfants compris) possédant des
capacités physiques, sensorielles ou intellec-
tuelles limitées, ou n’ayant pas connaissance
du mode de fonctionnement. L’appareil pourra
néanmoins être utilisé en présence et sous la
surveillance d’une personne familière avec le
fonctionnement de l’appareil.
– Les enfants se trouvant à proximité du dispositif
doivent être surveillés en permanence, afin de
s’assurer qu’ils ne jouent pas avec l’appareil.
– Éviter tout contact avec les yeux et les muqueu-
ses.
– L'installation électrique doit être effectuée par un
installateur spécialisé en électricité, conformé-
ment à l’IEC 60364-7-701/VDE 0100 partie 701 !
Les prescriptions nationales et les prescriptions
locales doivent être prises en compte !
– En cas d'endommagement de l'appareil ou du
câble d'alimentation en tension, ne pas mettre
l'appareil en service mais le faire remplacer par
le fabricant, son service clients ou une personne
ayant la même qualification.
FR Informations importantes, à lire impérativement !

13
Réglages par défaut
– Zone de détection : ~12 cm (réglage d'usine)
– Rinçage automatique : désactivé
(Paramétrage par défaut)
– Temps d’arrêt : 1 s
– Mode de nettoyage : 180 s*
– Débit d'eau continu
(Désinfection thermique) 2 min*
– Arrêt d'eau : 20 s*
*= valeur uniquement par l'intermédiaire de la
KEUCO Bluetooth app réglable avec l’adaptateur
Bluetooth en option® (réf. : 59911000000).
Cotes de montage, voir page 2
Installation, voir à partir de la figure 1 à la page 30
Rincer soigneusement les conduites d'eau potable
avant et après l'installation (respecter les normes
EN 806 et 1717).
Vérifier l'étanchéité des raccords à la pression
hydraulique.
N'utiliser que du silicone à réticulation neutre.
Utilisation, voir figure 21 à la page 34
Lorsque le mitigeur de lavabo à capteur est prêt à foncti-
onner :
- Tenez votre main devant la fenêtre du capteur
- L'eau sort avec la température préréglée
Réglage de la température, voir la figure 22 à la
page 35
- Modifier la température en réglant le bouton rotatif
Maintenance
Remplacer l'électrovanne, voir la figure 23 à la page 35
Le montage s’effectue dans l’ordre inverse de la
dépose.
Remplacer la cartouche d'eau mélangée , voir la figure
24 à la page 35
Le montage s’effectue dans l’ordre inverse de la
dépose.
– Couple de serrage écrou de cartouche :
12-13 Nm
Laver le nettoyeur à jet, le remplacer si nécessaire,
voir la figure 25 à la page 35
Le montage s’effectue dans l’ordre inverse de la
dépose.
Pièces de rechange avec numéros de commande, voir
page 43
Les consignes relatives à la garantie et à l'entre-
tien figurent sur la instructions d’entretien et
carte de garantie jointe.
Consigne de destruction ! Les appareils portant
cette identification ne doivent pas être déposés
dans les ordures ménagères mais remis à un point
de collecte prévu à ces fins !
Informations importantes, à lire impérativement ! FR

14
Dysfonctionnement / Cause / Solution
Erreur Cause Solution
L'eau ne coule pas !
Coupure de l'alimentation en eau Ouvrir l’approvisionnement en eau
Aération bouchée / contaminée Nettoyer ou remplacer l'aérateur
Filtre de l’électrovanne bouché / contaminé Nettoyer ou remplacer l'électrovanne
Electrovanne défectueuse Remplacer l'électrovanne
Cartouche d'eau mélangée bouchée /
défectueuse
Nettoyer ou remplacer la cartouche d'eau
mélangée
Pression d'écoulement trop faible Augmenter la pression d'écoulement
Raccordement du câble entre le bloc
d'alimentation et le mitigeur de lavabo à
capteur déconnecté
Établir la connexion de la fiche du câble
Le câble de connexion est plié ou brisé Remplacer le câble et l'élément défectueux
Pas d'alimentation secteur disponible Vérifier l'alimentation secteur, assurer
l'alimentation
Bloc d'alimentation défectueux Remplacer le bloc d'alimentation
La zone de détection du capteur n'est pas
correctement réglée Réglage de la zone de détection
Fenêtre du capteur rayée / contaminée Nettoyer soigneusement la fenêtre du capteur
Reflets troublants de la cuvette du lavabo Réglage de la zone de détection
L'eau coule
constamment et
s'arrête lorsqu’un objet
apparaît dans la zone
de détection !
Connecteur entre le module électronique et
l'électrovanne avec inversion de polarité Brancher correctement la fiche de connexion
La zone de détection du capteur est trop
petite Augmenter la portée de détection du capteur
L'eau ne cesse de
couler !
Electrovanne défectueuse Remplacer l'électrovanne
Objets gênants dans la zone de détection Retirer les objets de la zone de détection
Pression d'écoulement trop élevée Contrôler la pression d'écoulement, régler sur
0,5 – 5,0 bar
L'eau commence à
couler toute seule !
Fenêtre du capteur rayée / contaminée Nettoyer soigneusement la fenêtre du capteur
Le mitigeur de lavabo à capteur est influencé
par les objects ambiants de la pièce (miroirs,
surfaces métalliques, lavabos en verre, etc.)
Réduire la zone de détection
Fuite de la robinetterie,
l'eau s'échappe !
Joints défectueux ou montage incorrect Contrôler l'assemblage et, si nécessaire,
remplacer la pièce défectueuse ou les joints
Des gouttes fuient de l'écoulement d'eau,
l’électrovanne ne se ferme pas correctement
Nettoyer l'électrovanne ou la remplacer si
nécessaire
La température ne
peut pas correctement
être réglée !
Pas/ trop peu d'eau chaude ou froide Ouvrir complètement les vannes d'angle
Filtre dans l'alimentation en eau bouché /
contaminé Nettoyer ou remplacer le filtre
Température de l'eau trop basse ou trop
élevée
Vérifier la température de l'alimentation en
eau et la régler si nécessaire.
Température de l'eau trop basse ou trop
élevée (robinetterie d'eau mixte) Réglage de la température par bouton rotatif
FR Informations importantes, à lire impérativement !

15
Scopo d’uso
Miscelatore lavabo a sensore per l'uso in bagni e
WC privati e pubblici.
Possibilità di funzionamento con accumulatori di
pressione, riscaldatori istantanei a controllo termi-
co o idraulico.
Funzionamento con accumulatori senza pressione
(boiler con camera aperta) non possibile!
Funzionamento solo con acqua potabile.
Con l’adattatore Bluetooth® opzionale (cod. art.:
59911 000000) è possibile controllare e program-
mare il miscelatore lavabo a sensore tramite app.
Prodotto adatto esclusivamente per il montaggio
in ambienti interni!
Attenzione! Installazione solo in ambienti in as-
senza di gelo.
Dichiarazione di conformità Il prodotto soddisfa i
requisiti delle direttive UE in vigore. La dichiarazio-
ne di conformità per questo prodotto può essere
richiesta al seguente indirizzo:
KEUCO GmbH & Co. KG, Oesestraße 36,
D-58675 Hemer.
Dati tecnici
– Tensione di alimentazione:
220-240V CA 50/60Hz
- Tensione secondaria: 6,75 V DC
– Potenza assorbita max.: 2,5 W
– Condizioni ambientali:
Temperatura: 5° – 40° C
– Portata con pressione di flusso di 3 bar:
circa 5 l/min
– Pressione di flusso:
min. 0,5 bar/raccomandati 1-5 bar
– Pressione di esercizio: max. 8 bar
– Pressione di prova: 16 bar
– Temperatura d’ingresso dell’acqua
calda consigliata: max. 65°C
– Collegamento dell’acqua:
fredda = marcatura blu
calda= marcatura rossa
Evitare differenze di pressione tra condotta di
mandata dell’acqua fredda e calda.
Per pressioni statiche superiori a 5 bar installare un
riduttore di pressione.
Il presente manuale è indirizzato agli installatori
per il montaggio nonché agli utilizzatori per l’uso e
la manutenzione del prodotto.
Consegnarlo all’utilizzatore dopo
l’installazione affinché lo custodisca.
Simboli e significato
Attenzione! Pericolo di lesioni o danni materiali.
Avvertenza, consiglio o rimando
Montaggio errato
Montaggio corretto/verifica del funzionamento
Prestare attenzione al dettaglio di montaggio
Acqua fredda Acqua calda
Flusso d’acqua Nessun flusso d’ac-
qua
Opzionale/accessorio
Informazioni di sicurezza
– L’apparecchio non è destinato a essere utilizzato
da persone (bambini compresi) con ridotte capa-
cità fisiche, sensoriali o mentali oppure che non
dispongono di sufficiente esperienza e/o cono-
scenze, salvo che esse vengano supervisionate
da una persona competente per la loro sicurez-
za e che da questa abbiano ricevuto istruzioni
su come utilizzare l’apparecchio.
– I bambini devono essere supervisionati per ga-
rantire che non giochino con l’apparecchio.
– Evitare il contatto con occhi e mucose.
– L’impianto elettrico può essere installato solo
da un tecnico specializzato conformemente a
IEC 60364-7-701/VDE 0100 Parte 701! Vanno
osservate le norme nazionali e locali!
– In caso di danneggiamento all’apparecchio o
al cavo di alimentazione elettrica, non mettere
l’apparecchio fuori servizio ma farlo sostituire
dal costruttore, dal relativo servizio di assistenza
alla clientela o da personale parimenti qualifica-
to.
Informazioni importanti! Assicurarsi di leggerle! IT

16
Impostazioni di fabbrica
– Campo di rilevamento:
~12 cm (impostazione di fabbrica)
– Risciacquo automatico: disattivato
(impostazione di fabbrica)
– Tempo di esecuzione: 1 s
– Modalità di pulizia: 180 s*
– Flusso d'acqua continuo
(disinfezione termica): 2 min*
– Arresto d'acqua: 20 s*
*= Valore regolabile solamente tramite l'app
Bluetooth KEUCO con l’adattatore Bluetooth®
opzionale (cod. art.: 59911 000000).
Ingombro, vedi pagina 2
Installazione, vedi dalla figura 1 a pagina 30
Prima e dopo l’installazione lavare con acqua
abbondante le condotte di acqua potabile
(osservare EN 806 e 1717).
Verificare la tenuta degli attacchi con pressione
idraulica.
Utilizzare solo silicone neutro.
Uso, vedi figura 21 a pagina 34
Quando il miscelatore lavabo a sensore è pronto per il
funzionamento:
- Tenere la mano davanti al sensore
- L'acqua fuoriesce alla temperatura prestabilita
Impostazione della temperatura, vedi figura 22 a
pagina 35
- Modificare la temperatura regolando la manopola
Manutenzione
Sostituzione della valvola magnetica, vedi figura 23 a
pagina 35
Eseguire il montaggio in ordine inverso.
Sostituzione della cartuccia miscelatore acqua , vedi
figura 24 a pagina 35
Eseguire il montaggio in ordine inverso.
– Coppia del dado della cartuccia: 12-13 Nm
Pulire o eventualmente sostituire il filtro del getto,
vedi figura 25 a pagina 35
Eseguire il montaggio in ordine inverso.
Ricambi con numero d’ordine, vedi pagina 43
Indicazioni relative alla garanzia e al trattamento
vanno desunte dalle istruzioni di manutenzione
e certificato di garanzia.
Istruzioni per lo smaltimento Gli apparecchi che
recano questo contrassegno non devono essere
smaltiti assieme ai rifiuti domestici, ma devono
essere conferiti a un centro di raccolta a tal fine
previsto.
IT Informazioni importanti! Assicurarsi di leggerle!

17
Guasto / Causa / Rimedio
Difetto Sintomo Risoluzione
L'acqua non scorre
Alimentazione dell'acqua interrotta Aprire l'alimentazione dell'acqua
Regolatore getto d'acqua intasato/sporco Pulire o sostituire il regolatore getto d'acqua
Filtro sulla valvola magnetica intasato/sporco Pulire o sostituire la valvola magnetica
Valvola magnetica difettosa Sostituire la valvola magnetica
Cartuccia miscelatore acqua intasata/difettosa Pulire o sostituire la cartuccia miscelatore
acqua
Pressione di flusso troppo bassa Aumentare la pressione di flusso
Collegamento a spina cavo tra alimentatore e
miscelatore lavabo con sensore scollegato Stabilire l'elemento di raccordo del cavo
Cavo di collegamento piegato o rotto Sostituire il cavo o il componente difettoso
Nessuna alimentazione di rete disponibile Controllare l'alimentazione di rete, garantire
l'alimentazione
Alimentatore a spina difettoso Sostituire l'alimentatore plug-in
Campo di rilevamento del sensore non
regolato correttamente Adattare il campo di rilevamento
Sensore rigato/sporco Pulire accuratamente il sensore
Riflessi disturbanti sul lavabo Adattare il campo di rilevamento
L'acqua scorre
continuamente e si
arresta quando un
oggetto si trova nel
campo di rilevamento!
Connettore tra modulo elettrico e valvola
magnetica con polarità invertita
Collegare correttamente l'elemento di
raccordo
Campo di rilevamento impostato troppo
piccolo
Aumentare il campo di rilevamento del
sensore
L'acqua non smette di
scorrere!
Valvola magnetica difettosa Sostituire la valvola magnetica
Oggetti disturbanti nel campo di rilevamento Rimuovere gli oggetti dal campo di
rilevamento
Pressione d flusso troppo alta Controllare la pressione di flusso, impostare
su 0,5 - 5,0 bar
L'acqua comincia a
scorrere da sola!
Sensore rigato/sporco Pulire accuratamente il sensore
Il miscelatore lavabo a sensore viene
influenzato dagli oggetti nell'ambiente
(specchio, superfici metalliche, lavabo in vetro,
ecc.)
Diminuire il campo di rilevamento
La rubinetteria perde,
l'acqua fuoriesce!
Guarnizioni difettose o montaggio errato Controllare il montaggio ed eventualmente
sostituire le guarnizioni difettose
L'acqua gocciola, la valvola magnetica non
chiude correttamente
Pulire o eventualmente sostituire la valvola
magnetica
Temperatur kann
nicht richtig eingestellt
werden!
Nessuna oppure troppo poca acqua calda o
fredda Aprire completamente le valvole ad angolo
Filtro nell'alimentazione dell'acqua intasato/
sporco Pulire o sostituire il filtro
Temperatura dell'acqua troppo bassa o troppo
alta
Controllare ed eventualmente adattare la
temperatura dell'alimentazione dell'acqua
Temperatura dell'acqua troppo bassa o troppo
alta (rubinetteria del miscelatore) Regolare la temperatura con la manopola
Informazioni importanti! Assicurarsi di leggerle! IT

18
Bestemd gebruik
Wastafelmengkraan met sensor voor gebruik in
particuliere en openbare badkamers en toiletten.
Bedrijf met drukloze reservoirs (open heetwater-
toestellen) niet mogelijk!
Gebruik uitsluitend met water van drinkwaterkwa-
liteit.
Thermostaatarmaturen worden in de fabriek
uitgelijnd op een wederzijdse stromingsdruk van 3
bar.
Met de optionele Bluetooth®-adapter (art.nr.:
59911 000000) kan de wastafelmengkraan met
sensor via een app worden bediend en gepro-
grammeerd.
Het product mag alleen binnenshuis worden
gemonteerd!
Opgepast! Installatie alleen in vorstvrije ruimten.
Conformiteitsverklaring! Dit product voldoet
aan de eisen van de geldende EU-richtlijnen. De
conformiteitsverklaring van dit product kan op het
volgende adres worden aangevraagd:
KEUCO GmbH & Co. KG, Oesestraße 36,
D-58675 Hemer.
Technische gegevens
– Stroomverzorging: 220-240V AC 50/60Hz
- Secundaire spanning: 6,75 V DC
– Max. Stroomverbruik: 2,5 W
– Omgevingsomstandigheden:
Temperatuur: 5° – 40° C
– Doorstroming bij 3 bar stromingsdruk:
ca. 5 l/min
– Stromingsdruk: min. 0,5 bar/aanbevolen 1-5 bar
– Bedrijfsdruk: max. 8 bar
– Prüfdruck: 16 bar
– Aanbevolen ingangstemperatuur heet water
max. 70° C
– Wasseranschluss:
kalt = Kennzeichnung blau
warm = Kennzeichnung rot
Drukverschillen tussen toevoerleidingen voor koud
en heet water vermijden.
Bij statische druk van meer dan 5 bar drukverlagers
inbouwen.
Deze handleiding is bestemd voor zowel de ins-
tallateur voor de montage alsook voor de gebru-
iker voor het gebruik en het onderhoud van het
product.
Gelieve na de installatie door te geven aan de
gebruiker om te bewaren.
Symbolen en betekenis
Opgepast! Gevaar voor letsel of schade.
Opmerking, tip of referentie
Verkeerde montage
Correcte montage/werkingstest
Montagedetails in acht nemen
Koud water Heet water
Waterstroom Geen waterstroom
Optioneel/toebehoren
Veiligheidsinformatie
– Dit apparaat is niet bedoeld voor gebruik door
personen (inclusief kinderen) met beperkte
fysieke, sensorische of mentale vermogens,
gebrek aan ervaring en/of kennis, tenzij zij onder
toezicht staan van een persoon die verantwoor-
delijk is voor hun veiligheid en van deze persoon
instructies gekregen hebben over het gebruik
van het apparaat.
– Kinderen moeten onder toezicht staan om
ervoor te zorgen dat ze niet met het apparaat
spelen.
– Vermijd contact met ogen en slijmvliezen.
– De elektrische installatie moet worden uitge-
voerd door een vakbekwaam elektricien conform
IEC 60364-7-701/VD 0100 deel 701! Nationale
en ook lokale voorschriften moeten worden
gerespecteerd!
– Bij beschadiging van het toestel of aan de
stroomkabels het toestel niet in gebruik nemen,
maar door de fabrikant, zijn klantenservice of
een een persoon die in gelijke mate gekwalifi-
ceerd is, laten vervangen.
NL Belangrijke informatie, a.u.b. goed lezen!

19
Werkseinstellungen
– Detectiebereik: ~12 cm (fabrieksinstelling)
– Automatisch spoelen: gedeactiveerd
(fabrieksinstelling)
– Nawerkingscyclus: 1 s
– Reinigingsmodus: 180 s*
– Continue stroom van water
(thermische desinfectie): 2 min*
– Waterstop: 20 s*
*= Waarde kan alleen via de KEUCO ...... app met
de optionele Bluetooth®-adapter (art.nr.: 59911
000000) worden ingesteld.
Montageafmetingen, zie pagina 2
Installatie, zie vanaf afbeelding 1 op pagina 30
Drinkwaterleidingen voor en na de installatie
grondig spoelen (volgens EN 806 en 1717).
Aansluitingen met hydraulische druk controleren
op lekdichtheid.
Uitsluitend neutraal vernette siliconen gebruiken.
Gebruik, zie afbeelding 21 op pagina 34
Wanneer de wastafelmengkraan met sensor klaar is voor
gebruik:
- Houd uw hand voor de sensor
- Water komt met de vooraf ingestelde temperatuur uit de
kraan
Temperatuurinstelling,zie afbeelding 22 op pagina 35
- Verander de temperatuur door de draaiknop te
verstellen
Onderhoud
De magneetklep vervangen, zie afbeelding 23 op pagi-
na 35
Montage in omgekeerde volgorde.
De mengwaterpatroon vervangen, zie afbeelding 24 op
pagina 35
Montage in omgekeerde volgorde.
– Aandraaimoment moer voor cartouche:
12-13 Nm
De straalreiniger reinigen, indien nodig, vervangen,
zie afbeelding 25 op pagina 35
Montage in omgekeerde volgorde.
Reserveonderdelen met bestelnummers, zie pagina 43
Instructies voor de waarborg en het onderhoud
vindt u in de meegeleverde aanwijzigen voor het
onderhoud en garantiebewijs.
Instructies voor afvalverwijdering! Toestellen
met deze markering mogen niet bij het gewoon
huisvuil geplaatst worden, maar moeten op de
gepaste wijze worden gerecycled!
Belangrijke informatie, a.u.b. goed lezen! NL

20
Storing / oorzaak / oplossing
Storing Oorzaak Oplossing
Water stroomt niet
Watertoevoer afgesloten Open de watertoevoer
Straalregelaar verstopt/vervuild Reinig of vervang de straalregelaar
Filter van de magneetklep verstopt/vuil Reinig of vervang het magneetventiel
Magneetventiel defect Vervang het magneetventiel
Mengwaterpatroon verstopt/defect Reinig of vervang de mengwaterpatroon
Stroomdruk te laag Verhoog de stroomdruk
Kabelstekkerverbinding tussen voeding en
sensor wastafelmengkraan losgekoppeld Sluit de kabelstekkerverbinding opnieuw aan
Verbindingskabel geknikt of gebroken Vervang defecte kabels en componenten
Geen netstroom beschikbaar Controleer de netvoeding, zorg voor de
voeding!
Stekkervoeding defect Vervang de plug-in voeding
Detectiegebied van sensor onjuist ingesteld Pas het detectiegebied aan
Sensor bekrast/vuil Reinig de sensor voorzichtig
Vervelende reflecties van de wasbak Pas het detectiegebied aan
Water loopt continu
door en stopt wanneer
er een object in
het detectiegebied
verschijnt!
De polariteit van de stekker tussen de
elektronicamodule en het magneetventiel is
verkeerd aangesloten
Sluit de stekker correct aan
Sensordetectiebereik te klein ingesteld Vergroot het sensordetectiegebied
Water stopt niet met
stromen!
Magneetventiel defect Vervang het magneetventiel
Storende objecten in het detectiegebied Verwijder objecten uit het detectiegebied
Stroomdruk te hoog Controleer de stroomdruk, stel in op 0,5 - 5,0
bar
Het water begint
vanzelf te stromen!
Sensor bekrast/vuil Reinig de sensor voorzichtig
Wastafelmengkraan met sensor wordt
beïnvloed door omgevingsinvloeden (spiegels,
metalen oppervlakken, glazen wastafel enz.)
Verklein het detectiegebied
Kraan lekt, er komt
water uit!
Defecte afdichtingen of verkeerde montage Controleer de montage en vervang eventueel
defecte afdichtingen
Er druppelt water uit de kraan, magneetventiel
sluit niet goed
Reinig het magneetventiel of vervang het
indien nodig
De temperatuur kan
niet correct worden
ingesteld!
Geen of te weinig warm of koud water Open de hoekventielen volledig
Filter in watertoevoer verstopt/vuil Reinig of vervang het filter
Watertemperatuur te laag of te hoog Controleer de watertoevoertemperatuur en
pas eventueel aan
Watertemperatuur te laag of te hoog
(mengwateraansluiting) Pas de temperatuur aan met de
draaiknop
NL Belangrijke informatie, a.u.b. goed lezen!
