KEUCO Edition 400 Series User guide

DE
EN
ES
FR
IT
Montageanleitung
Mounting instruction
Instrucciones de instalación
Instructions d'installation
Istruzioni per l'installazione
NL
CS
PL
RU
Montagehandleiding
Návod k instalaci
Instrukcja montażu
Инструкция по монтажу
Edition 400
75059_000/11.2018
51572 010181
51572 020181
51572 030181
51572 040181
51572 050181
51572 120181
51572 130181

2
DE
EN
ES
Einbaumaße
Mounting dimensions
Dimensiones de montaje
FR
IT
NL
Dimensions de montage
Dimensioni di montaggio
Montageafmetingen
CS
PL
RU
Montážní rozměry
Wymiary montażowe
Установочные размеры
DE
EN
ES
Einbaumaße
Mounting dimensions
Dimensiones de montaje
FR
IT
NL
Dimensions de montage
Dimensioni di montaggio
Montageafmetingen
CS
PL
RU
Montážní rozměry
Wymiary montażowe
Установочные размеры
51572 XX0181
Ø49
15
Ø150
Ø18
61-91

3
Diese Anleitung ist für den Installateur zur Mon-
tage sowie für den Nutzer zur Bedienung und
Wartung des Produktes. Bitte nach der Installati-
on an den Nutzer zur Verwahrung weitergeben.
Symbole und Bedeutung
Achtung! Warnung vor Personen- oder
Sachschaden.
Hinweis, Tipp oder Verweis
Korrekte Montage/Funktionsprüfung
Falsche Montage
Montagedetail beachten
Kaltwasser Warmwasser
Wasserfluss Kein Wasserfluss
Optional/Zubehör
Verwendungszweck
Einhebelmischer für die Verwendung in Bade-
zimmer und WC.
Technische Daten
Durchfluss bei 3 bar Fließdruck
– Wanne: ca. 31 l/min
– Brause: ca. 29 l/min
Einbaumaße, siehe Seite 2.
Installation, siehe ab Bild 1 auf Seite 8.
Nur neutral vernetzendes Silikon verwenden.
Bedienung, siehe Bild 14 und 15 auf Seite 10
Temperaturbegrenzung, siehe Bild 16 und 17 auf
Seite 10
Montage in umgekehrter Reihenfolge.
Wartung, siehe Bild 18 auf Seite 10
Montage in umgekehrter Reihenfolge.
Ersatzteile mit Bestellnummern, siehe Seite 11.
Hinweise zur Gewährleistung und Pflege sind
dem beiliegendem Pflege- und Garantiepass
zu entnehmen.
DE Wichtige Informationen, bitte unbedingt lesen! EN Important information, please read!
These instructions are for both the installer for
installation and the user for operation and main-
tenance of the product. After installation, please
hand them over to the user to keep.
Symbols and explanations
Attention! Warning against bodily injury or
damage to property.
Note, tip or reference
Correct installation/test of functionality
Incorrect installation
Observe installation details
Cold water Hot water
Water flow No water flow
Optional/accessories
Intended use
Single lever mixer tap for use in bathrooms and
WCs.
Technical specifications
Flow at 3 bar pressure
– Bath tub: approx. 31 l/min
– Shower: approx. 29 l/min
Installation dimensions, refer to page 2

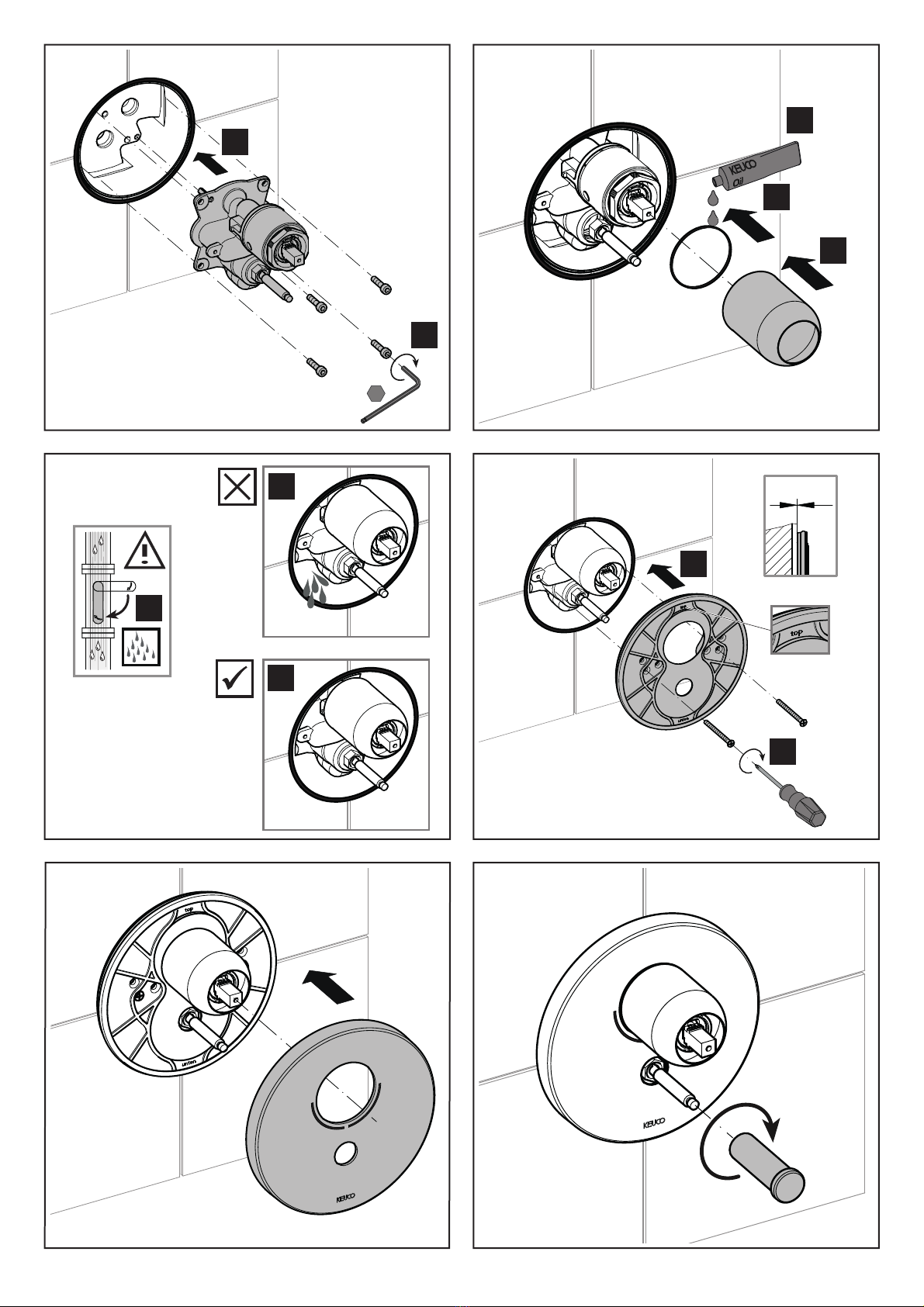

Installation, refer to picture 1 on page 8
Use only neutrally netting silicone.

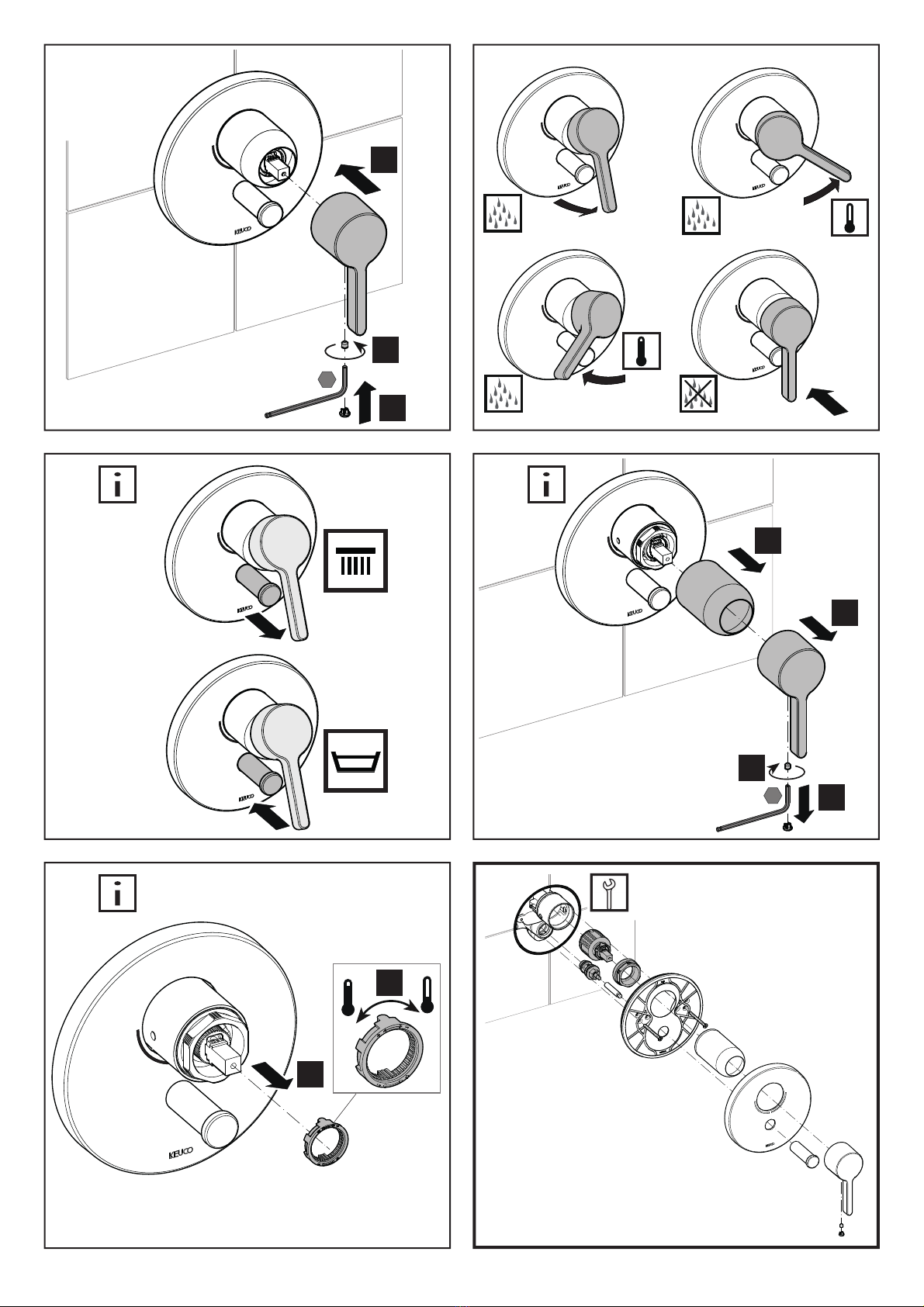

Operation, refer to picture 14 and 15 on page 10
Temperature controll, refer to picture 16 and 17 on
page 10
Assemble in reverse order.
Servicing, refer to picture 18 on page 10
Assemble in reverse order.

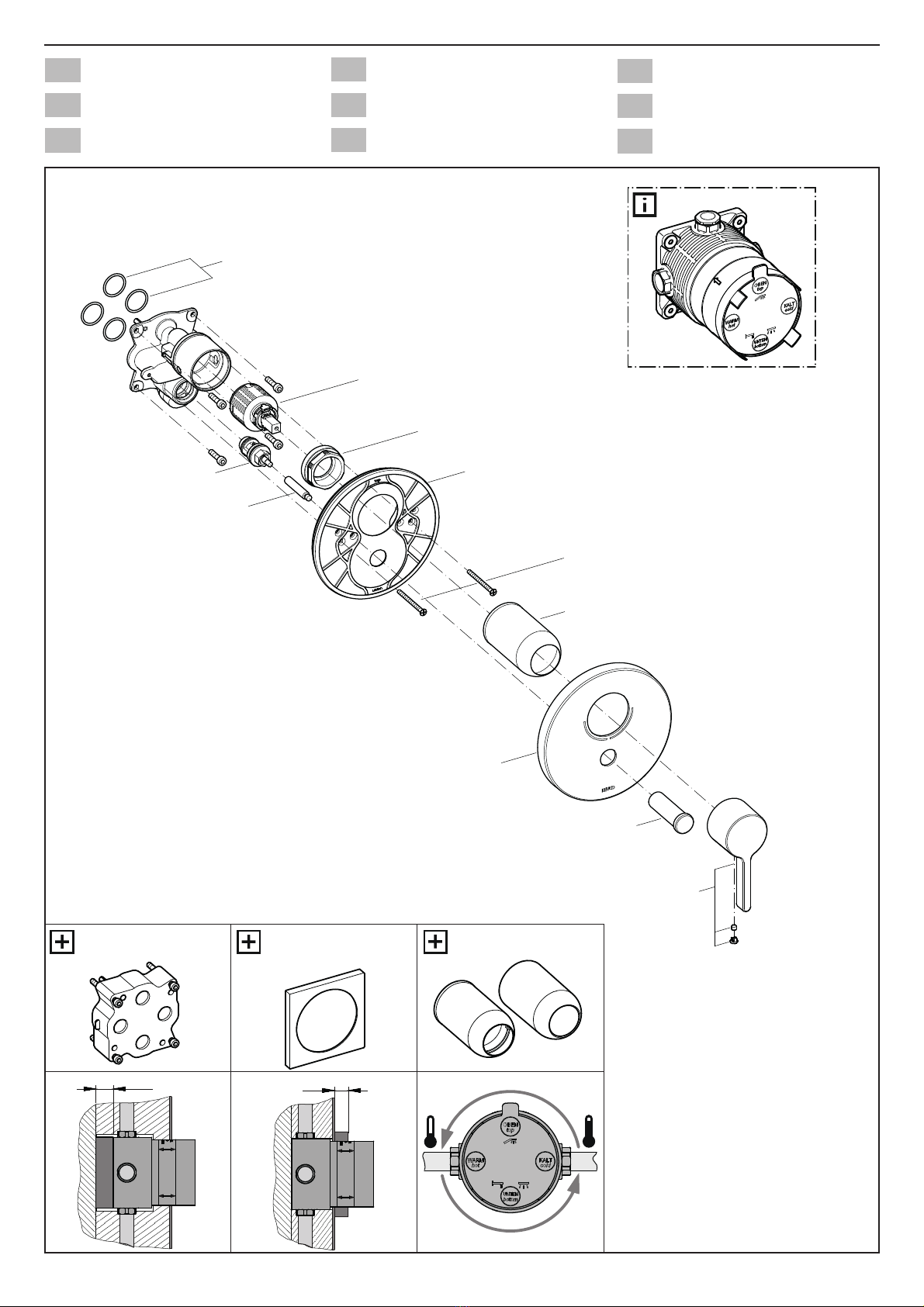

For spare parts with order numbers, refer to page 11.
For warranty and care information please refer
to the attached warranty and care instruc-
tions.

4
ES ¡Información importante de lectura obligatoria!
Este manual está dirigido al instalador para el
montaje, así como al usuario para el manejo y
mantenimiento del producto. Por favor, después
de la instalación, este manual se debe entregar
al usuario para que lo conserve.
Símbolos y significado
¡Atención! Advertencia de daños personales o
materiales.
Indicación, consejo o referencia
Montaje/comprobación de funcionamiento cor-
rectos
Montaje erróneo
Observar el detalle de montaje
Agua fría Agua caliente
Flujo de agua Ningún flujo de
agua
Opcional/Accesorios
Uso previsto
Mezclador monomando para la utilización en el
baño y en el WC.
Datos técnicos
Paso con una presión de caudal de 3 bares
– Bañera: env. 31 l/mn
– Ducha: env. 29 l/mn
Medidas de montaje, véase página 2
Instalación, véase imagen 1 en la página 8
Utilizar exclusivamente silicona de reticulación
neutra.
Manejo, véase imagen 14 y 15 en la página 10
Limitador de temperaturay, véase imágenes 16 en 17
en la página 10
El montaje se efectúa en el orden inverso.
Mantenimiento, véase imágenes 18 en la página 10
El montaje se efectúa en el orden inverso.
Piezas de recambio con números de pedido, véase
página 11.
En el pasaporte de mantenimiento y garantía
adjunto encontrará indicaciones sobre la
garantía y el mantenimiento.
FR Informations importantes, à lire impérativement!
Ces instructions sont destinées à l'installateur,
pour effectuer le montage, et pour l'utilisateur,
pour utiliser le produit et procéder à sa
maintenance. Après l'installation, veuillez
remettre ces instructions à l'utilisateur pour qu'il
les conserve.
Symboles et leur signification
Attention ! Mise en garde contre les dégâts de
personnes et les dégâts matériels.
Remarque, conseil ou renvoi
Montage correct/contrôle fonctionnel
Montage incorrect
Respecter le détail de montage
Eau froide Eau chaude
Débit d'eau Pas de débit d'eau
Option/accessoires
Domaine d'utilisation
Mitigeur monocommande pour utilisation dans la
salle de bains et les WC.
Caractéristiques techniques
Débit à une pression d'écoulement de 3 bar
– Baignoire: aprox. 31 l/min
– Douche: aprox. 29 l/min
Cotes d'encombrement, voir page 2
Installation, voir figure 1 à la page 8
N'utiliser que du silicone à réticulation neutre.
Utilisation, voir figure 14 et 15 à la page 10
Limitateur de température, voir figures 16 et 17,
page 10
Le montage s’effectue dans l’ordre inverse de la
dépose.
Maintenance, voir figure 18 à la page 10
Le montage s’effectue dans l’ordre inverse de la
dépose.
Pièces de rechange avec numéros de commande,
voir page 11.
Les consignes relatives à la garantie et à
l'entretien figurent sur la carte d'entretien et de
garantie jointe.

5
IT Informazioni importanti! Assicurarsi di leggerle!
Il presente manuale è indirizzato agli installatori
per il montaggio nonché agli utilizzatori per l’uso
e la manutenzione del prodotto. Consegnarlo
all’utilizzatore dopo l’installazione affinché lo
custodisca.
Simboli e significato
Attenzione! Pericolo di lesioni o danni materiali.
Avvertenza, consiglio o rimando
Montaggio corretto/verifica del funzionamento
Montaggio errato
Prestare attenzione al dettaglio di montaggio
Acqua fredda Acqua calda
Flusso d’acqua Nessun flusso
d’acqua
Opzionale/accessorio
Scopo d’uso
Miscelatore monocomando per l’utilizzo in bag-
no e WC.
Dati tecnici
Portata con pressione di flusso di 3 bar:
– Vascia circa 31 l/min
– Doccia circa 29 l/min
Ingombro, vedi pagina 2
Installazione, vedi dalla figura 1 a pagina 8
Utilizzare solo silicone neutro.
Uso, vedi figura 14 e 15 a pagina 10
Dischi di tenuta in ceramica limitatore di temperatu-
ra, vedi figura 16 e 17 a pagina 10
Eseguire il montaggio in ordine inverso.
Manutenzione, vedi figura 18 a pagina 10
Eseguire il montaggio in ordine inverso.
Ricambi con numero d’ordine, vedi pagina 11.
Indicazioni relative alla garanzia e al trattamento
vanno desunte dalla scheda allegata.
NL Belangrijke informatie, zorgvuldig doorlezen!
Deze handleiding is bestemd voor zowel de
installateur voor de montage alsook voor de
gebruiker voor het gebruik en het onderhoud
van het product. Gelieve na de installatie door te
geven aan de gebruiker om te bewaren.
Symbolen en betekenis
Opgepast! Gevaar voor letsel of schade.
Opmerking, tip of referentie
Correcte montage/werkingstest
Verkeerde montage
Montagedetails in acht nemen
Koud water Heet water
Waterstroom Geen waterstroom
Optioneel/toebehoren
Bestemd gebruik
Eenhendelmengkraan voor gebruik in badkamer
en wc.
Technische gegevens
Doorstroming bij 3 bar stromingsdruk:
– Bad ca. 31 l/min
– Douche ca. 29 l/min
Inbouwafmetingen, zie pagina 2
Installatie, zie vanaf afbeelding 1 op pagina 8
Uitsluitend neutraal vernette siliconen gebruiken.
Gebruik, zie afbeelding 14 en 15 op pagina 10
Temperatuurbegrenzer, zie afbeelding 16 en 17 op
pagina 10
Montage in omgekeerde volgorde.
Onderhoud, zie afbeelding 18 op pagina 10
Montage in omgekeerde volgorde.
Wisselstukken met bestelnummers, zie pagina 11.
Instructies voor de waarborg en het onderhoud
vindt u in de meegeleverde Onderhouds- en
garantiekaart.

6
CS Důležité informace, přečtěte si prosím pozorně!
Tento návod slouží instalatérům při montáži a
uživatelům při obsluze a údržběproduktu. Po
nainstalování ho předejte uživateli, aby si ho
mohl uschovat.
Symboly a význam
Pozor! Výstraha před zraněním a věcnými
škodami.
Upozornění, tip nebo odkaz
Správná montáž / kontrola funkčnosti
Nesprávná montáž
Při montáži dbejte na tento detail
Studená voda Teplá voda
Průtok vody Žádný průtok vody
Volitelná výbava / příslušenství
Účel použití
Páková směšovací armatura pro použití v kou-
pelnách a WC.
Technické údaje
Průtok při průtokovém tlaku 3 bary
– Vanové: cca. 31 l/min
– Sprchové: cca. 29 l/min
Montážní rozměry viz strana 2
Instalace viz obrázek 1 na straně8
Používejte pouze neutrální silikon.
Obsluha viz obrázek 14 a 15 na straně10
Teplotní zarážkou a průtok omezen viz snímky 16 a
17 na straně10
Montáž probíhá v obráceném pořadí.
Údržba, viz snímky 18 na straně10
Montáž probíhá v obráceném pořadí.
Náhradní díly s objednacími čísly viz strany 11
Pokyny týkající se záruky a péče najdete v při-
loženém Návodu k údržběa záručním listu.
PL Ważne informacje, proszęprzeczytaćuważnie!
Instrukcja przeznaczona jest dla instalatora,
zapewniając pomoc w zakresie montażu oraz dla
użytkownika, informując go o sposobie obsługi
i konserwacji produktu. Po instalacji należy
przekazaćinstrukcjęużytkownikowi, aby jąu
siebie przechowywał.
Symbole i znaczenie
Uwaga! Ostrzeżenie przed szkodami
osobowymi i materialnymi.
Informacja, dobra rada lub odsyłacz
Właściwy montaż/ kontrola funkcjonowania
Niewłaściwy montaż
Należy stosowaćsiędo danych, dotyczących
montażu
Woda zimna Woda gorąca
Strumieńwody Brak strumienia
wody
Opcje / Osprzęt
Przeznaczenie
Bateria jednouchwytowa do stosowania w łazien-
ce i WC.
Dane techniczne
Przepływ w przypadku ciśnienia hydraulicznego
3 bar
– Wannowy: około 31 l/min
– Prysznicowy: około 29 l/min
Wymiary zabudowy, patrz strona 2
Instalacja, patrz rys. 1 na stronie 8
Należy wykorzystywaćwyłącznie silikon,
ulegający naturalnemu usieciowaniu.
Obsługa, patrz rys. 14 i15 na stronie 10
Kontroli temperatury i ograniczenie przepływu, patrz
rys. 16 i 17 na stronie 10
Montażw odwrotnej kolejności.
Konserwacja, patrz rys. 18 na stronie 10
Montażw odwrotnej kolejności.
Części zamienne z numerami zamówienia, patrz
strona 11.
Informacje dotyczące gwarancji dostępne
sąw dołączonej karcie pielęgnacyjno-
gwarancyjnej.

7
RU Важная информация, просим обязательно прочесть!
Данная инструкция содержит указания по
монтажу изделия для слесаря-сантехника
иуказания по эксплуатации итехническому
обслуживанию изделия для пользователя.
После установки передайте инструкцию поль-
зователю.
Символы иих значение
Внимание! Опасность физического и
материального ущерба.
Указание, совет или ссылка
Правильный монтаж / проверка
работоспособности
Неправильный монтаж
Важная информация по монтажу
Холодная вода Горячая вода
Водный поток Нет водного
потока
Опция/принадлежность
Назначение
Однорычажный смеситель для использования
вванной комнате итуалете.
Технические характеристики
Пропускная способность при давлении
потока в3 бар
– ванна: около 31 л/мин
– душ: около 29 л/мин
Монтажные размеры, см. стр.2
Установка, см. рис.1 на стр. 8
Использовать только силикон нейтрального
сшивания.
Эксплуатация, см. рис.14 и 15 на стр. 10
Поток ограничен,см. Рисунок 16 и17 на стр. 10
Монтаж производится вобратной
последовательности.
Техническое обслуживание, см. Рисунок 18 на стр.
10 Монтаж производится вобратной
последовательности.
Запасные части сномерами для заказа, см. стр. 11.
Информацию огарантии иуказания по уходу
см. вприлагаемом паспорте по уходу и
гарантийному обслуживанию.

8
5
2
80-110
0-1
1
2.
1.
1.
2.
6
3
5mm
1.
2.
4
3.

9
9
27mm
2,5mm
10 0
12
2.
11
1.
2.
2.
1.
7 8
4mm
1.
2.
2.
1.
3.

10
15
14
17 18
16
3.
2.
1.
2,5mm
1.
2.
13
1.
2.
3.
2,5mm
4.

11
DE
EN
ES
Ersatzteile
Spare parts
Piezas de recambio
FR
IT
NL
Liste de pièces
Elenco delle parti
Onderdelen
CS
PL
RU
Sada náhradních
Zestaw części
Запчасти
50114000099
50114010107 50100000366
50114000025
50114000024
50114000032
50114XX0105
50100XX0207
50114XX0034
50100XX0367
50100XX0482
59970000071
+X
+30
54970XX0401
XX = 01, 02, 03, 04, 05, 12, 13
59970000070
59970010182 (15mm)
59970010282 (25mm)
51572 XX0181

DE
KEUCO GmbH Co. KG
Oesestraße 36
D-58675 Hemer
Telefon: [phone]
E-Mail: [email protected]
AT
KEUCO GmbH
Söllheimerstraße 16
Objekt 6c
A-5020 Salzburg
Telefon: [phone]
E-Mail: offi[email protected]
CH
KEUCO AG
Winkelweg 3
CH-5702 Niederlenz
Telefon: [phone]
E-Mail: [email protected]
EN
KEUCO UK Ltd
Amersham House
Mill Street
GB-Berkhamsted HP4 2DT
Phone: [phone]
E-Mail: [email protected]
FR
KEUCO SARL
5, Rue du Martelberg
F-67700 Monswiller
Téléphone: [phone]
E-Mail: [email protected]
NL
KEUCO GmbH Co. KG
Kantoor Nederland
Postbus 1286
5004 BG Tilburg
Telefoon: [phone]
E-Mail: [email protected]
RU
KEUCO GmbH Co. KG
Представительство вРоссии
Космодамианская набережная ,
дом 4 / 22, корпус Б
115035 Москва
Электронная почта:
US
KEUCO Management Inc.
3675 Crestwood Parkway NW,
Suite 222
Duluth, GA 30096
Phone: [phone]
E-Mail: offi[email protected]
[email protected]
