KEUCO IXMO 59511 011100 User manual

DE
EN
ES
FR
IT
Gebrauchsanleitung
Instruction for use
Manual de instrucciones de uso
Instructions d'utilisation
Istruzioni per l'uso
NL
CS
PL
RU
Gebruiksaanwijzing
Návod k použití
Instrukcja użycia
Инструкция по применению
IXMO
75950_001/12.2021
59511 011100
59511 371100

2
DE
EN
ES

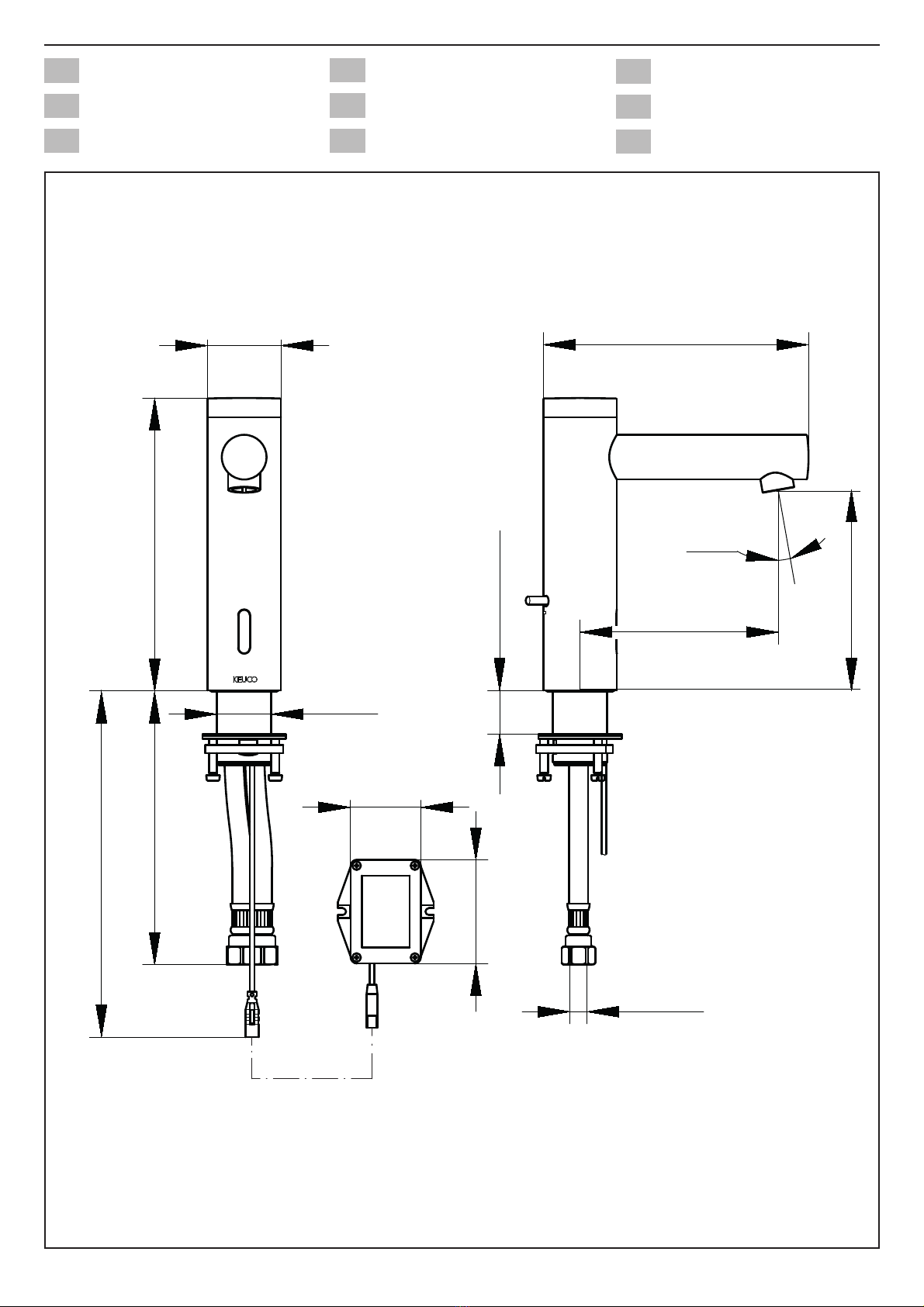

Einbaumaße
Mounting dimensions
Dimensiones de montaje
FR
IT
NL
Cotes de montage
Ingombro
Montageafmetingen
CS
PL
RU
Montážní rozměry
Wymiary montażowe
Монтажные размеры
65
44
125
124
166
183
350
Ø46
max.40
10°
Ø34
G3/8
350
360
59511 XX1100

3
Verwendungszweck
Sensor-Waschtischmischer für den Einsatz in priva-
ten und öffentlichen
Badezimmern und WCs .
Betrieb mit Druckspeichern, thermisch- und hy-
draulisch gesteuerten Durchlauferhitzern möglich.
Betrieb mit drucklosen Speichern (offenen Warm-
wasserbereitern) nicht möglich!
Betrieb nur mit Wasser in Trinkwasserqualität.
Produkt ausschließlich zur Montage in
Innenräumen geeignet!
Achtung! Installation nur in frostfreien Räumen.
Konformitätserklärung! Dieses Produkt erfüllt
die Anforderungen der geltenden EU-Richtlinien.
Die Konformitätserklärung für dieses Produkt kann
unter der folgenden Adresse angefordert werden:
KEUCO GmbH & Co. KG, Oesestraße 36,
D-58675 Hemer.
Technische Daten
– Spannungsversorgung:
6V Lithium Batterie CR-P2
– Max. Leistungsaufnahme: 2,5 W
– Umgebungsbedingungen
Temperatur: 5° – 40° C
– Durchfluss bei 3 bar Fließdruck: max. 5 l/min
– Fließdruck: min. 0,5 bar/empfohlen 1-5 bar
– Betriebsdruck: max. 8 bar
– Prüfdruck: 16 bar
– Empfohlene Warmwassereingangstemperatur:
max. 70° C
– Wasseranschluss:
kalt = Kennzeichnung blau
warm = Kennzeichnung rot
Druckdifferenzen zwischen Kalt- und Warmwas-
serzulaufleitungen vermeiden.
Bei Ruhedrücken über 5 bar Druckminderer
einbauen.
Werkseinstellungen
– Reinigungsmodus: 180 s
– Dauerwasserfluss
(Thermische Desinfektion): 2 min
– Erfassungsbereich: ~16 cm (Werkseinstellung)
– Automatische Spülung: deaktiviert
(Werkseinstellung)
– Nachlaufzeit: 1 s
– Wasserstopp: 30 s*
*= Wert nicht verstellbar.
Diese Anleitung ist für den Installateur zur Montage
sowie für den Nutzer zur Bedienung und Wartung
des Produktes.
Bitte nach der Installation an den Nutzer zur
Verwahrung weitergeben.
Symbole und Bedeutung
Achtung! Warnung vor Personen- oder
Sachschaden.
Achtung! Warnung vor Stromschlag.
Achtung! Warnung vor Wasserschaden.
Hinweis, Tipp oder Verweis
Falsche Montage
Korrekte Montage/Funktionsprüfung
Montagedetail beachten
Kaltwasser Warmwasser
Wasserfluss Kein Wasserfluss
Optional/Zubehör
Sicherheitsinformationen
– Dieses Gerät ist nicht dafür bestimmt, durch Per-
sonen (einschließlich Kinder) mit eingeschränk-
ten physischen, sensorischen oder geistigen
Fähigkeiten, mangelnder Erfahrung und/oder
mangelndem Wissen benutzt zu werden, es sei
denn, sie werden durch eine für ihre Sicherheit
zuständige Person beaufsichtigt und erhielten
von ihr Anweisungen, wie das Gerät zu nutzen
ist.
– Kinder müssen beaufsichtigt werden, um sicher-
zustellen, dass sie nicht mit dem Gerät spielen.
– Die Elektroinstallation muss von einem Elektro-
Fachinstallateur gemäß IEC 60364-7-701/
VDE 0110 Teil 701 vorgenommen werden!
Nationale sowie örtliche Vorschriften müssen
berücksichtigt werden!
– Bei Beschädigung des Gerätes oder des Span-
nungsversorgungskabels das Gerät nicht in Be-
trieb nehmen, sondern vom Hersteller, dessen
Kundendienst oder einer gleichermaßen qualifi-
zierten Person ersetzen lassen.
Wichtige Informationen, bitte unbedingt lesen! DE

4
DE Wichtige Informationen, bitte unbedingt lesen!
Einbaumaße, siehe Seite 2
Installation, siehe ab Bild 1 auf Seite 39
Trinkwasserleitungen vor und nach der Installa-
tion gründlich spülen (EN 806 und 1717 sowie DIN
1988 beachten).
Anschlüsse mit hydraulischem Druck auf Dichtheit
prüfen.
Bedienung, siehe Bild 7 auf Seite 40
Wenn der Sensor-Waschtischmischer betriebsbereit ist :
- Hand vor das Sensorfenster halten
- Wasser tritt mit der voreingestellten Temperatur aus
Temperatureinstellung, siehe Bild 8 auf Seite 40
- Temperatur durch Verstellen des Hebels ändern
Sicherung, siehe Bild 9 auf Seite 41
Um den Sensor-Waschtischmischer vor ungewollter
Temperaturverstellung zu schützen kann der Hebel durch
einen Clip ersetzt werden:
- Gewünschte Temperatur einstellen
- Hebel herausdrehen
- Clip einsetzen
Betrieb nur mit Kaltwasser
Um die Sensor-Waschtischmischer ausschließlich mit
Kaltwasser zu betreiben, muss der Warmwasserschlauch
durch den beiligenden Stopfen ersetzt werden, siehe Bild
10 auf Seite 41.
Um den größtmöglichen Durchfluss zu gewähren, muss
der Hebel der Temperaturverstellung auf Kaltwasser ge-
stellt werden , siehe Bild 11 .
Reinigungsmodus aktivieren
– Untere Hälfte des Sensorfensters mit dem Finger für
5 s abdecken. Der Wasserlauf startet und stoppt nach
5 s. Jetzt den Finger vom Sensorfenster entfernen. Der
Wasserfluss ist jetzt für 180 s unterbrochen.
Dauerwasserfluss aktivieren (Thermische Desinfektion)
Nur bei Betrieb mit Warmwasser möglich!
Temperaturwahlhebel muss auf maximalen Warm-
wasserfluss eingestellt werden.
Achtung! Verbrühgefahr!
– Untere Hälfte des Sensorfensters mit dem Finger für
10 s abdecken. Der Wasserlauf startet und stoppt nach
5 s. Das Sensorfenster weiter bedecken bis eine kurze
Spülung erfolgt. Während der Spülung den Finger vom
Sensorfenster entfernen. Der Sensor-Waschtischmi-
scher spült jetzt die Rohrleitungen für 2 min.
Bei Annäherung eines Objektes vor das Sensorfenster
wird der Dauerwasserfluss abgebrochen.
Wartung
Austausch der Batterie, siehe Bild 12 auf Seite 41
Wenn die LED im Sensorfenster blinkt ist die Batterie
bald entladen.
Montage in umgekehrter Reihenfolge.
Strahlregler reinigen, ggf. austauschen, siehe
Bild 13 auf Seite 41
Montage in umgekehrter Reihenfolge.
Austausch des Magnetventils, siehe Bild 14 auf
Seite 41
Montage in umgekehrter Reihenfolge.
Ersatzteile mit Bestellnummern, siehe Seite 43
Hinweise zur Gewährleistung und Pflege sind
dem beiliegendem Pflege- und Garantiepass zu
entnehmen.
Entsorgungshinweis! Geräte mit dieser Kenn-
zeichnung dürfen nicht über den Hausmüll ent-
sorgt werden, sondern müssen bei einer dafür
vorgesehenen Sammelstelle abgegeben werden!
Batterien gemäß der lokal geltenden Gesetze und
Vorschriften entsorgen.

5
Einstellungen
Um in den Einstellmodus zu gelangen muss die Spannungsversorgung für mindestens 10 s unterbrochen werden.
Danach die Spannungsversorgung wieder herstellen. Die LED blinkt zunächst 1x und leuchtet dann für ca. 3 s. Danach
können innerhalb der folgenden 3 min. die Einstellungen vorgenommen werden.
Modus Aktivierung Bestätigung
Automatische Spülung Untere Hälfte des Sensorfensters mit dem
Finger für 10 s abdecken bis die erste
Quittierungsspülung erfolgt und dann
vom Sensorfenster entfernen. Wurde die
gewünschte Einstellstufe nicht erreicht,
Vorgang bitte wiederholen.
Der eingestellte Zustand wird durch Blinken
der LED angezeigt:
1x blinken = 12 Stunden-Rhythmus
2x blinken = 24 Stunden-Rhythmus
3x blinken = inaktiv
Reset,
zurücksetzen auf
Werkseinstellungen
Untere Hälfte des Sensorfensters mit dem
Finger für 15 s abdecken bis die erste
Quittierungsspülung erfolgt und dann
vom Sensorfenster entfernen . Wurde die
gewünschte Einstellstufe nicht erreicht,
Vorgang bitte wiederholen.
Die LED blinkt 5x und bestätigt das
Zurücksetzen.
Erfassungsbereich
anpassen
Untere Hälfte des Sensorfensters mit dem
Finger für 20-55 s abdecken. Den Finger nach
der dritten Quitierungsspülung entfernen.
Der eingestellte Zustand wird durch Blinken
der LED angezeigt:
1x blinken = Stufe 5 (~14 cm)
2x blinken = Stufe 6 (~16 cm)
3x blinken = Stufe 7 (~18 cm)
4x blinken = Stufe 8 (~20 cm)
Nachlaufzeit einstellen Untere Hälfte des Sensorfensters mit
dem Finger für 25 s abdecken. Die vierte
Quitierungsspülung zeigt an, dass der
Modus aktiv ist. Finger nach Erreichen der
gewünschten Nachlaufzeit entfernen.
Der eingestellte Zeit wird durch Blinken der
LED angezeigt:
1x blinken = 1 s
:
10x blinken = 10 s
Wichtige Informationen, bitte unbedingt lesen! DE

6
Störung / Ursache / Abhilfe
Fehler Symptom Behebung
Wasser fließt nicht
Wasserzufuhr abgesperrt Wasserzufuhr öffnen
Strahlregler verstopft/verunreinigt Strahlregler reinigen oder ersetzen
Filter am Magnetventil verstopft/verunreinigt Magnetventil reinigen oder ersetzen
Magnetventil defekt Magnetventil ersetzen
Mischwasserkartusche verstopft/defekt KEUCO Kundendienst kontaktieren
Fließdruck zu gering Fließdruck erhöhen
Kabel-Steckverbindung zwischen Batteriefach
und Sensor-Waschtischmischer getrennt Kabel-Steckverbindung herstellen
Verbindungskabel geknickt oder gebrochen Defektes Kabel und Komponente ersetzen
Kein Batteriestrom vorhanden Batterie prüfen, ggf. ersetzen
Reinigungsmodus aktiv Ende des Reinigungsmodus abwarten
Sensor-Erfassungsbereich nicht richtig
eingestellt Erfassungsbereich anpassen
Sensorfenster zerkratzt/verunreinigt Sensorfenster vorsichtig reinigen
Störende Reflektionen vom Waschbecken Erfassungsbereich anpassen
Wasser läuft ständig
und stoppt, wenn
ein Gegenstand im
Erfassungsbereich
erscheint!
Stecker zwischen Elektronikmodul und
Magnetventil verpolt Steckverbindung richtig anschließen
Sensor-Erfassungsbereich zu klein eingestellt Sensor-Erfassungsbereich erhöhen
Wasser hört nicht auf
zu fließen!
Magnetventil defekt Magnetventil ersetzen
Störende Objekte im Erfassungsbereich Objekte aus Erfassungsbereich entfernen
Dauerwasserlauf aktiv Dauerwasserlauf abbrechen oder warten
Fließdruck zu hoch Fließdruck prüfen, auf 0,5 - 5,0 bar einstellen
Wasser beginnt von
alleine zu fließen!
Sensorfenster zerkratzt / verunreinigt Sensorfenster vorsichtig reinigen
Sensor-Waschtischmischer wird durch
Raumeinflüsse beeinflusst (Spiegel,
Metallflächen, Glas-Waschbecken, etc.)
Erfassungsbereich verringern
Armatur undicht,
Wasser tritt aus!
Defekte Dichtungen oder Falschmontage Montage überprüfen und ggf. defekte
Dichtungen ersetzen
Wasser tropft aus Wasserlauf, Magnetventil
schließt nicht richtig Magnetventil reinigen oder ggf. ersetzen
Temperatur kann
nicht richtig eingestellt
werden!
Kein oder zu wenig heißes oder kaltes
Wasser Eckventile vollständig öffnen
Filter in Wasserzufuhr verstopft/verunreinigt Filter reinigen oder ersetzen
Wassertemperatur zu niedrig oder zu hoch Temperatur Wasserversorung prüfen und ggf.
anpassen
Wassertemperatur zu niedrig oder zu hoch
(Mischwasserarmatur) Temperatur mit Hebel verstellen
DE Wichtige Informationen, bitte unbedingt lesen!

7
Important information, please make sure to read! EN
Verwendungszweck
Sensor washbasin mixer for use in private and
public bathrooms and WCs.
Operation possible with pressure tanks and ther-
mally and hydraulically controlled instantaneous
water heaters.
Operation with unpressurised tanks (open water
heaters) is not possible!
Operation only with potable water.
Product is only suitable for installation indoors!
Attention! Only install in frost-free places.
Declaration of conformity! This product complies
with the requirements of the valid EU Guidelines.
The declaration of conformity for this product can
be requested from the following address:
KEUCO GmbH & Co. KG, Oesestraße 36,
D-58675 Hemer.
Technical specifications
– Supply voltage:
6V Lithium Batterie CR-P2
– Max. Power consumption 2.5 W
– Ambient conditions:
Temperature 5°– 40° C
– Flow at 3 bar pressure: max. 5 l/min
– Pressure: min. 0.5 bar/recommended 1-5 bar
– Operating pressure max. 8 bar
– Test pressure: 16 bar
– Recommended hot water inlet temperature:
max. 70°C
– Water connection:
cold = blue marking
hot = red marking
Avoid pressure differences between the cold and
hot water feeds.
Install a pressure reducer for static pressures
above 5 bar.
Factory settings
– Cleaning mode: 180 s
– Continuous water flow
(thermal disinfection): 2 min
– Detection zone: ~16 cm (factory setting)
– Automatic flushing: deactivated
(factory setting)
– Run-on time: 1 s
– Water stop: 30 s*
*= Value not adjustable.
These instructions are designed for the installation
engineer to assemble the product and for the user
to operate and maintain it.
After installation, please pass them on to the
user for safekeeping.
Symbols and their meaning
Caution! Warning against bodily injury or damage
to property.
Caution Warning against electric shock.
Caution! Water damage warning.
Note, tip or reference
Incorrect installation
Correct installation/test of functionality
Observe installation details
Cold water Hot water
Water flow No water flow
Optional/accessories
Safety Information
– This device is not intended to be used by per-
sons (including children) with limited physical,
sensory or mental abilities, or with inadequate
experience and/or knowledge, unless they are
supervised by somebody responsible for their
safety and have received instructions from them
on how to use the device.
– Children must be supervised to ensure they do
not play with the device.
– Avoid contact with the eyes or mucous membra-
ne.
– The electrical installations must be undertaken
by a specialist electrical installer in compliance
with IEC 60364-7-701/VDE 0100 Part 701!
National and local regulations must be taken into
consideration!
– Do not start the appliance if it or the power sup-
ply cable is damaged, but have it replaced by
the manufacturer, its customer service or by an
equally qualified person.

8
EN Important information, please make sure to read!
Mounting dimensions, refer to page 2
Installation, see from picture 1 on page 39
Flush potable water pipes thoroughly before and
after installation (observe EN 806 and 1717, as
well as DIN 1988).
Test connections for leaks with water pressure.
Operating, see from picture 7 on page 40
When the sensor washbasin mixer is ready for use:
- Hold hand in front of sensor window
- Water comes out at the preset temperature
Temperature setting, refer to figure 8 on page 40
- Change temperature by adjusting lever
Safeguard, refer to figure 9 on page 41
To safeguard the sensor washbasin mixer against unin-
tended temperature adjustment, the lever can be repla-
ced with a clip:
- Set the desired temperature
- Unscrew lever
- Insert clip
Use with cold water only
To use the sensor washbasin mixer with cold water only,
the hot water hose pipe must be replaced with the inclu-
ded plug, refer to figure 10 on page 41.
To ensure the maximum flow possible, the temperature
adjustment lever must be set to cold water; refer to
figure 11.
Activate cleaning mode
– Cover the lower half of the sensor window with your
finger for 5 s. The water flow starts, and stops after 5
s. Now take your finger away from the sensor window.
The water flow is now interrupted for 180 s.
Activate continuous water flow (thermal disinfection)
Only possible when using with hot water!
The temperature selection lever must be set to
maximum hot water flow.
Attention! Risk of scalding!
– Cover the lower half of the sensor window with your
finger for 10 s. The water flow starts, and stops after 5
s. Continue to keep the sensor window covered until a
brief flush of water occurs. Remove your finger from the
sensor window during the flush of water. The sensor
washbasin mixer now flushes the water pipes for 2 min.
The continuous water flow is interrupted if an object is
moved near the front of the sensor window.
Servicing
Replacing the battery, refer to figure 12 on page 41
When the LED in the sensor window blinks, it means the
battery is soon empty.
Assemble in reverse order.
Cleaning aerator, replacing if necessary, refer to figure
13 on page 41
Assemble in reverse order.
Replacing the solenoid valve, refer to figure 14 on
page 41
Assemble in reverse order.
For spare parts with order numbers, refer to page 43
For information about warranty and maintenance,
see the enclosed Care Instructions and Warran-
ty Card.
Disposal information! Equipment with this
labelling must not be disposed of in household
refuse, but must be disposed of at a collection
centre intended for this purpose.
Dispose of batteries according to laws and
regulations that are applicable locally.

9
Important information, please make sure to read! EN
Settings
To get to settings mode, the supply voltage must be interrupted for a minimum of 10 s. After that, restore supply volta-
ge. The LED initially blinks 1x and then lights for approx. 3 s. After that the settings can be changed within the following
3 min.
Mode Activation Confirmation
Automatic flushing Cover the lower half of the sensor window
with your finger for 10 s until the first
acknowledgement flush of water occurs, and
then remove finger from sensor window. If the
desired setting level is not achieved, please
repeat the procedure.
The set state is indicated by the blinking of
the LED:
Blinking 1x = 12 hour interval
Blinking 2x = 24 hour interval
Blinking 3x = inactive
Reset to factory
settings
Cover the lower half of the sensor window
with your finger for 15 s until the first
acknowledgement flush of water occurs, and
then remove finger from sensor window. If the
desired setting level is not achieved, please
repeat the procedure.
The LED blinks 5x and confirms the reset.
Adjust detection zone Cover the lower half of the sensor window with
your finger for 20-55 s. Take away your finger
after the third acknowledgement flush of water.
The set state is indicated by the blinking of
the LED:
Blinking 1x = Level 5 (~14 cm)
Blinking 2x = Level 6 (~16 cm)
Blinking 3x = Level 7 (~18 cm)
Blinking 4x = Level 8 (~20 cm)
Adjust run-on time Cover the lower half of the sensor window
with your finger for 25 s. The fourth
acknowledgement flush of water indicates that
the mode is active. Remove your finger after
the desired run-on time is achieved.
The set time is indicated by the blinking of the
LED:
Blinking 1x = 1 s
:
Blinking 10x = 10 s

10
EN Important information, please make sure to read!
Malfunction / Cause / Remedy
Error Symptom Remedy
Water doesn’t flow
Water supply cut offTurn on water supply
Aerator clogged/dirty Clean or replace aerator
Filter clogged/dirty at solenoid valve Clean or replace solenoid valve
Solenoid valve defective Replace solenoid valve
Mixing cartridge clogged/defective Contact KEUCO customer service
Flow pressure too low Increase flow pressure
Cable plug-connector between battery
compartment and sensor washbasin mixer
severed
Establish cable plug-connection
Connection cable kinked or broken Replace defective cable and component
No battery power available Check battery, replace as necessary
Cleaning mode active Wait until end of cleaning mode
Sensor detection zone not properly adjusted Adjust detection zone
Sensor window scratched/dirty Carefully clean sensor window
Interfering reflections from washbasin Adjust detection zone
Water runs
continuously and stops
when an object is in
the detection zone!
Polarity of plug between electronic module
and solenoid valve reversed Connect plug connection properly
Sensor detection zone set too small Increase size of sensor detection zone
Water doesn’t stop
flowing!
Solenoid valve defective Replace solenoid valve
Interfering objects in detection zone Remove objects from detection zone
Continuous water flow active Cancel continuous water flow, or wait
Flow pressure too high Check flow pressure, set to 0.5 - 5.0 bar
Water starts flowing on
its own!
Sensor window scratched/dirty Carefully clean sensor window
Sensor washbasin mixer is affected by
influences from the room (mirror, metal
surfaces, glass washbasin, etc.)
Decrease size of detection zone
Fitting leaky, water
leaks out!
Defective gaskets or incorrect installation Check installation and replace defective
gaskets as necessary
Water drips from spout, solenoid not closing
properly Clean or replace solenoid valve as necessary
Temperature cannot be
properly adjusted!
Too little or no hot or cold water Open the angle valve completely
Filter clogged/dirty in water supply Clean or replace filter
Water temperature too low or too high Check temperature of water supply and adjust
as necessary
Water temperature too low or too high (mixed
water temperature cartridge) Adjust temperature with lever

11
¡Información importante de lectura obligatoria! ES
Finalidad de uso
Mezclador de lavabo con sensor para su uso en
baños y aseos privados y públicos.
Es posible el funcionamiento con acumuladores
de presión, calentadores de agua instantáneos
controlados térmica e hidráulicamente.
¡No es posible el funcionamiento con acumulado-
res sin presión (calentadores de agua abiertos)!
Funcionamiento sólo con agua en calidad de agua
potable.
¡Producto adecuado exclusivamente para el
montaje en interiores!
¡Atención! Instalación exclusivamente en espa-
cios sin riesgo de heladas.
¡Declaración de conformidad! Este producto
cumple los requisitos de las Directivas UE vigen-
tes. La declaración de conformidad para este pro-
ducto se puede solicitar en la siguiente dirección:
KEUCO GmbH & Co. KG, Oesestraße 36,
D-58675 Hemer.
Datos técnicos
– Alimentación eléctrica:
6V batería de litio CR-P2
– Máx. Absorción de potencia: 2,5 W
– Condiciones del entorno:
Temperatura: 5° – 40° C
– Paso con una presión de caudal de 3 bares:
aprox. 5 l/min.
– Presión de caudal:
mín. 0,5 bares / recomendado 1-5 bares
– Presión de servicio: máx. 8 bares
– Presión de comprobación: 16 bares
– Temperatura de entrada de agua recomen-
dada: máx. 70° C
– Conexión de agua:
fría = identificación azul
caliente = identificación roja
Evitar las diferencias de presión entre las tuberías
de agua fría y caliente.
En caso de presiones estáticas superiores a 5
bares, montar reductor de presión.
Ajustes de fábrica
– Modo de limpieza: 180 s
– Flujo de agua continuo
(desinfección térmica) 2 min.
– Rango de detección: ~16 cm (ajuste de fábrica)
– Lavado automático: desactivado
(ajuste de fábrica)
– Tiempo de inercia: 1 s
– Parada de agua: 30 s*
*= Valor no ajustable.
Este manual está dirigido al instalador para el
montaje, así como al usuario para el manejo y
mantenimiento del producto.
Por favor, después de la instalación, este
manual se debe entregar al usuario para que lo
conserve.
Símbolos y significado
¡Atención! Advertencia de daños personales o
materiales.
¡Atención! Advertencia de descarga eléctrica.
¡Atención! Advertencia de daños a causa del
agua.
Indicación, consejo o referencia
Montaje erróneo
Montaje/comprobación de funcionamiento correc-
tos
Observar el detalle de montaje
Agua fría Agua caliente
Flujo de agua Ningún flujo de agua
Opcional/Accesorios
Informaciones de seguridad
– Este dispositivo no está pensado para ser utili-
zado por personas (incluidos niños) con capaci-
dades físicas, sensoriales o mentales limitadas,
falta de experiencia y/o conocimientos, a no ser
que estén supervisadas por una persona res-
ponsable de su seguridad y que hayan recibido
sus instrucciones sobre cómo utilizar el disposi-
tivo.
– Los niños deben estar supervisados para ase-
gurarse de que no juegan con el dispositivo.
– Evitar el contacto con los ojos y con las mem-
branas mucosas.
– ¡La instalación eléctrica debe ser llevada a cabo
por un instalador técnico electricista conforme
a IEC 60364-7-701/VDE 0100 Parte 701! ¡Se
tienen que considerar las normas nacionales y
locales!
– En caso de deterioro del aparato o del cable de
alimentación de tensión, no poner en servicio
el equipo, sino que debe ser sustituido por el
fabricante, su servicio técnico o una persona
cualificada del mismo modo.

12
ES ¡Información importante de lectura obligatoria!
Dimensiones de montaje, véase página 2
Instalación, véase imagen 1 en la página 39
Lavar minuciosamente las tuberías de agua
potable antes y después de la instalación
(observar EN 806 y 1717).
Comprobar la estanqueidad de las conexiones
con presión hidráulica.
Manejo, véase imagen 7 en la página 40
Cuando el mezclador de lavabo con sensor está listo
para funcionar:
- Mantener la mano frente a la ventana del sensor
- El agua sale a la temperatura preestablecida
Ajuste de temperatura, véase la figura 8 en la
página 40
- Cambiar la temperatura moviendo la palanca
Seguridad, ver fig. 9 en la página 41
Para proteger el mezclador de lavabo con sensor de un
ajuste involuntario de la temperatura, la palanca puede
sustituirse por un clip:
- Ajustar la temperatura deseada
- Desenroscar la palanca
- Insertar clip
Funcionamiento solo con agua fría
Para hacer funcionar el mezclador de lavabo con sensor
solo con agua fría, la manguera de agua caliente debe
sustituirse por el tapón adjunto, véase la figura 10 en la
página 41.
Para garantizar el máximo caudal, la palanca de ajuste
de la temperatura debe colocarse en la posición de agua
fría, véase la figura 11.
Activar el modo de limpieza
– Cubrir la mitad inferior de la ventana del sensor con el
dedo durante 5 s. El flujo de agua se inicia y se detiene
después de 5 s. Retirar entonces el dedo de la ventana
del sensor. El flujo de agua está interrumpido ahora
durante 180 s.
Activar el flujo de agua continuo (desinfección térmica)
¡Solo es posible durante el funcionamiento con
agua caliente!
La palanca de selección de la temperatura debe
ajustarse al máximo flujo de agua caliente.
¡Atención! ¡Peligro de quemaduras!
– Cubrir la mitad inferior de la ventana del sensor con el
dedo durante 10 s. El flujo de agua se inicia y se detie-
ne después de 5 s. Continuar cubriendo la ventana del
sensor hasta que se realice un breve enjuague. Duran-
te el enjuague, retirar el dedo de la ventana del sensor.
El mezclador de lavabo con sensor enjuaga entonces
las tuberías durante 2 minutos.
Cuando un objeto se acerca delante de la ventana del
sensor, se interrumpe el flujo continuo de agua.
Mantenimiento
Sustitución de la batería, véase la figura 12 en la pági-
na 41
El LED de la ventana del sensor parpadea cuando la
batería está a punto de descargarse.
El montaje se efectúa en el orden inverso.
Limpiar el limpiador de chorro, sustituirlo en caso
necesario, véase la figura 13 en la página 41
El montaje se efectúa en el orden inverso.
Sustitución de la electroválvula, véase la figura 14 en
la página 41
El montaje se efectúa en el orden inverso.
Piezas de recambio con números de pedido, véase
página 43
La información sobre la garantía y el cuidado se
puede encontrar en el manual de mantenimiento
y de garantía adjunto.
¡Indicación de eliminación! ¡Los aparatos con
esta identificación no deben eliminarse junto
con la basura doméstica, sino que tienen que
entregarse en un punto de recogida previsto para
tal efecto!
Elimine las pilas conforme a las leyes y
normativas locales vigentes.

13
¡Información importante de lectura obligatoria! ES
Ajustes
Para entrar en el modo de ajuste, debe interrumpirse el suministro de energía durante al menos 10 segundos. A cont-
inuación, restablecer el suministro de energía. El LED primero parpadea una vez y luego se enciende durante aproxi-
madamente 3 s. Después se pueden llevar a cabo los ajustes dentro de los siguientes 3 min.
Modo Activación Confirmación
Enjuague automático Cubrir la mitad inferior de la ventana del
sensor con el dedo durante 10 s hasta que se
produzca el primer enjuague de confirmación
y luego retirarlo de la ventana del sensor.
Si no se ha alcanzado el nivel de ajuste
deseado, repita el procedimiento.
El estado ajustado se indica mediante el
parpadeo del LED:
1 vez = ritmo de 12 horas
2 veces = ritmo de 24 horas
3 veces = inactivo
restablecer la
configuración de
fábrica
Cubrir la mitad inferior de la ventana del
sensor con el dedo durante 15 s hasta que se
produzca el primer enjuague de confirmación
y luego retirarlo de la ventana del sensor.
Si no se ha alcanzado el nivel de ajuste
deseado, repita el procedimiento.
El LED parpadea 5 veces y confirma el
restablecimiento .
Ajustar rango de
detección
Cubrir la mitad inferior de la ventana del
sensor con el dedo durante 20-55 s. Retirar
el dedo después del tercer enjuague de
confirmación.
El estado ajustado se indica mediante el
parpadeo del LED:
1 vez = nivel 5 (~14 cm)
2 veces = nivel 6 (~16 cm)
3 veces = nivel 7 (~18 cm)
4 veces = nivel 8 (~20 cm)
Ajustar tiempo de
inercia
Cubrir la mitad inferior de la ventana del
sensor con el dedo durante 25 s. El cuarto
enjuague de confirmación indica que el
modo está activo. Retire el dedo después de
alcanzar el tiempo de inercia deseado.
El tiempo ajustado se indica mediante el
parpadeo del LED:
1 vez = 1 s
:
10 veces = 10 s

14
ES ¡Información importante de lectura obligatoria!
Fallo / causa / solución
Error Síntoma Solución
El agua no fluye
Suministro de agua bloqueado Abrir el suministro de agua
Regulador de chorro obstruido/contaminado Limpiar o sustituir el regulador de chorro
Filtro de la electroválvula obstruido/
contaminado Limpiar o sustituir la electroválvula
Electroválvula defectuosa Sustituir la electroválvula
Cartucho de agua mezclada obstruido/
defectuoso
Contacte con el servicio de atención al cliente
de KEUCO
Presión de flujo demasiado baja Aumentar la presión del flujo
Conexión del cable entre el compartimento de
la batería y mezclador de lavabo con sensor
desconectada
Establecer la conexión del cable
Cable de conexión doblado o roto Sustituir el cable y otros componentes
defectuosos
No hay energía de la batería Comprobar la batería, sustituirla en caso
necesario
Modo de limpieza activo Esperar a que finalice del modo de limpieza
El rango de detección del sensor no está
ajustado correctamente Ajustar el rango de detección
Ventana del sensor rayada/sucia Limpiar cuidadosamente la ventana del
sensor
Interferencia por reflejos del lavamanos Ajustar el rango de detección
El agua fluye
constantemente y
se detiene cuando
aparece un objeto en
el rango de detección
Conector entre el módulo electrónico y
electroválvula con polaridad invertida Conectar correctamente el enchufe
Rango de detección del sensor demasiado
pequeño Aumentar el rango de detección del sensor
El flujo de agua no se
detiene
Electroválvula defectuosa Sustituir la electroválvula
Objetos que interfieren en el área de
detección Retirar objetos del área de detección
Flujo continuo activo Cortar el flujo continuo de agua o esperar
Presión de flujo demasiado alta Comprobar la presión de flujo, ajustar a 0,5 -
5,0 bar
El agua comienza a
fluir por sí misma
Ventana del sensor rayada / sucia Limpiar cuidadosamente la ventana del
sensor
El mezclador de lavabo con sensor se ve
afectado por las por influencias ambientales
(espejos, superficies metálicas, lavamanos de
cristal, etc.)
Reducir el rango de detección
Fugas en el grifo, sale
agua
Juntas defectuosas o instalación incorrecta Comprobar el montaje y sustituir las juntas
defectuosas, en caso necesario
Gotea agua del flujo, la electroválvula no
cierra bien
Limpiar la electroválvula o sustituirla, en caso
necesario
La temperatura no
se puede ajustar
correctamente.
No hay o sale poca agua caliente o fría Abrir completamente las válvulas de ángulo
Filtro en el suministro de agua obstruido/
contaminado Limpiar o sustituir el filtro
Temperatura del agua demasiado baja o alta Comprobar la temperatura del suministro de
agua y ajustarla en caso necesario
Temperatura del agua demasiado baja o alta
(grifo mezclador) Ajustar la temperatura con la palanca

15
Informations importantes, à lire impérativement ! FR
Domaine d'utilisation
Mitigeur de lavabo à capteur pour une utilisation
dans les salles de bains et les WC privés et pub-
lics.
Utilisation possible avec accumulateurs de pres-
sion, réchauffeurs à circulation à commande
thermique et hydraulique.
Utilisation avec accumulateurs sans pression
(chauffe-eau ouverts) impossible !
Utilisation seulement avec eau de qualité eau
potable.
Le produit ne convient que pour un montage à
l'intérieur !
Attention ! Installation uniquement dans des
pièces à l'abri du gel.
Déclaration de conformité ! Ce produit satisfait
aux exigences des directives UE en vigueur. La
déclaration de conformité relative à ce produit peut
être demandée à l'adresse suivante :
KEUCO GmbH & Co. KG, Oesestraße 36, D-58675
Hemer.
Caractéristiques techniques
– Alimentation en tension:
6V pile au lithium CR-P2
– Puissance absorbée max. : 2,5 W
– Conditions ambiantes :
Température : 5° – 40° C
– Débit à une pression d'écoulement de 3 bar :
env. 5 l/mn
– Pression d'écoulement :
min. 0,5 bar/pression conseillée 1-5 bar
– Pression de service : max. 8 bar
– Pression de contrôle : 16 bar
– Température d'entrée d'eau chaude conseillée :
max. 70° C
– Raccordement d'eau :
froide = identification en bleu
chaude = identification en rouge
Éviter les différences de pression entre conduite
d'arrivée eau froide et conduite d'arrivée eau
chaude.
Pour des pressions de repos supérieures à 5 bar,
monter un détendeur.
Réglages par défaut
– Mode de nettoyage : 180 s
– Débit d'eau continu
(Désinfection thermique) 2 min
– Zone de détection : ~16 cm (réglage d'usine)
– Rinçage automatique : désactivé
(Paramétrage par défaut)
– Temps d’arrêt : 1 s
– Arrêt d'eau : 30 s*
*= Valeur non réglable.
Ces instructions sont destinées à l'installateur,
pour effectuer le montage, et pour l'utilisateur,
pour utiliser le produit et procéder à sa
maintenance.
Après l'installation, veuillez remettre ces
instructions à l'utilisateur pour qu'il les
conserve.
Symboles et leur signification
Attention ! Mise en garde contre les dégâts de
personnes et les dégâts matériels.
Attention ! Mise en garde contre les chocs
électriques.
Attention ! Mise en garde contre les
endommagements par l'eau.
Remarque, conseil ou renvoi
Montage incorrect
Montage correct/contrôle fonctionnel
Respecter le détail de montage
Eau froide Eau chaude
Débit d'eau Pas de débit d'eau
Option/accessoires
Informations en matière de sécurité
– L’utilisation de cet appareil est déconseillée à
toute personne (enfants compris) possédant des
capacités physiques, sensorielles ou intellec-
tuelles limitées, ou n’ayant pas connaissance
du mode de fonctionnement. L’appareil pourra
néanmoins être utilisé en présence et sous la
surveillance d’une personne familière avec le
fonctionnement de l’appareil.
– Les enfants se trouvant à proximité du dispositif
doivent être surveillés en permanence, afin de
s’assurer qu’ils ne jouent pas avec l’appareil.
– Éviter tout contact avec les yeux et les muqueu-
ses.
– L'installation électrique doit être effectuée par un
installateur spécialisé en électricité, conformé-
ment à l’IEC 60364-7-701/VDE 0100 partie 701 !
Les prescriptions nationales et les prescriptions
locales doivent être prises en compte !
– En cas d'endommagement de l'appareil ou du
câble d'alimentation en tension, ne pas mettre
l'appareil en service mais le faire remplacer par
le fabricant, son service clients ou une personne
ayant la même qualification.

16
FR Informations importantes, à lire impérativement !
Cotes de montage, voir page 2
Installation, voir à partir de la figure 1 à la page 39
Rincer soigneusement les conduites d'eau potable
avant et après l'installation (respecter les normes
EN 806 et 1717).
Vérifier l'étanchéité des raccords à la pression
hydraulique.
Utilisation, voir figure 7 à la page 40
Lorsque le mitigeur de lavabo à capteur est prêt à foncti-
onner :
- Tenez votre main devant la fenêtre du capteur
- L'eau sort avec la température préréglée
Réglage de la température, voir la figure 8 à la page 40
- Modifier la température en ajustant le levier
Fusible, voir la figure 9 à la page 41
Afin de protéger le mitigeur de lavabo à capteur contre
les risques d'accident réglage de la température, le levier
peut être remplacé par un clip :
- Régler la température souhaitée
- Dévisser le levier
- Insérer le clip
Fonctionnement uniquement avec de l'eau froide
Pour faire fonctionner les mitigeurs de lavabo à capteur
uniquement avec de l'eau froide, le tuyau d'eau chaude
doit être remplacé par le bouchon joint, voir Fig. 10 à la
page 41.
Pour assurer un débit le plus élevé possible, le levier de
réglage de la température doit être réglé sur l'eau froide,
voir la figure 11.
Activer le mode de nettoyage
– Couvrir la moitié inférieure de la fenêtre du capteur
avec votre doigt pendant 5 s. L'écoulement de l'eau
commence et s'arrête après 5 s. Retirer maintenant
votre doigt de la fenêtre du capteur. L’écoulement de
l'eau est maintenant interrompu pendant 180 s.
Activer le débit d'eau continu (Désinfection thermique)
Possible uniquement en cas d'utilisation d'eau
chaude !
Le levier de sélection de la température doit être
réglé sur le débit maximal d'eau chaude.
Attention ! Risque de brûlure !
– Couvrir la moitié inférieure de la fenêtre du capteur
avec votre doigt pendant 10 s. L'écoulement de l'eau
commence et s'arrête après 5 s. Continuez à couvrir
la fenêtre du capteur jusqu'à ce qu'un court rinçage ait
lieu. Retirer votre doigt de la fenêtre du capteur pen-
dant le rinçage. Le mitigeur de lavabo à capteur rince
maintenant les tuyaux pendant 2 minutes.
Lorsqu'un objet s'approche devant la fenêtre du capteur,
l'écoulement continu de l'eau est alors interrompu.
Maintenance
Remplacer la batterie, voir la figure 12 à la page 41
Lorsque le LED dans la fenêtre du capteur clignote, cela
signifie que la batterie sera bientôt déchargée.
Le montage s’effectue dans l’ordre inverse de la
dépose.
Laver le nettoyeur à jet, le remplacer si nécessaire,
voir la figure 13 à la page 41
Le montage s’effectue dans l’ordre inverse de la
dépose.
Remplacer l'électrovanne, voir la figure 14 à la page 41
Le montage s’effectue dans l’ordre inverse de la
dépose.
Pièces de rechange avec numéros de commande, voir
page 43
Les consignes relatives à la garantie et à l'entre-
tien figurent sur la instructions d’entretien et
carte de garantie jointe.
Consigne de destruction ! Les appareils portant
cette identification ne doivent pas être déposés
dans les ordures ménagères mais remis à un point
de collecte prévu à ces fins !
Éliminer les piles conformément aux lois et
prescriptions locales.

17
Informations importantes, à lire impérativement ! FR
Réglages
Pour entrer dans le mode de réglage, l'alimentation électrique doit être coupée pendant au moins 10 secondes.
Celle-ci doit ensuite être rétablie. Le LED clignote d'abord 1x et s'allume pendant environ 3 sec. Ensuite, les réglages
peuvent être effectués dans les 3 minutes suivantes.
Modus Aktivierung Bestätigung
Rinçage automatique Couvrir la moitié inférieure du capteur avec
votre doigt pendant 10 secondes jusqu'à ce
que le premier rinçage ait lieu, puis le retirer
du capteur. Si le niveau de réglage souhaité
n'est pas atteint, veuillez répéter le processus
L'état réglé est affiché par le clignotement du
LED :
1x clignotement = rythme de 12 heures
2x clignotements = rythme de 24 heures
3x clignotements = inactif
Remise à zéro,
réinitialisation des
paramètres par défaut
Couvrir la moitié inférieure du capteur avec
votre doigt pendant 15 secondes jusqu'à ce
que le premier rinçage ait lieu, puis le retirer
du capteur. Si le niveau de réglage souhaité
n'est pas atteint, veuillez répéter la procédure.
Le LED clignote 5x et confirme la remise à
zéro.
Adapter la zone de
couverture
Couvrir la moitié inférieure du capteur avec
le doigt pendant 20-55 secondes. Le retirer
après le troisième rinçage.
L'état réglé est affiché par le clignotement du
LED :
1x clignotement = niveau 5 (~14 cm)
2x clignotements = niveau 6 (~16 cm)
3x clignotements = niveau 7 (~18 cm)
4x clignotements = niveau 8 (~20 cm)
Définir le temps de
dépassement
Couvrir la moitié inférieure du capteur
avec votre doigt pendant 25 secondes. Le
quatrième rinçage indique que le mode est
actif. Retirer le doigt après avoir atteint le
temps d’arrêt souhaité.
L'heure programmée est affichée par le
clignotement du LED :
1x clignotement = 1 s
:
10x clignotements = 10 s

18
FR Informations importantes, à lire impérativement !
Dysfonctionnement / Cause / Solution
Erreur Cause Solution
L'eau ne coule pas !
Coupure de l'alimentation en eau Ouvrir l’approvisionnement en eau
Aération bouchée / contaminée Nettoyer ou remplacer l'aérateur
Filtre de l’électrovanne bouché / contaminé Nettoyer ou remplacer l'électrovanne
Electrovanne défectueuse Remplacer l'électrovanne
Cartouche d'eau mélangée bouchée /
défectueuse Contacter le service clientèle de KEUCO
Pression d'écoulement trop faible Augmenter la pression d'écoulement
Raccordement du câble entre le compartiment
de la batterie et le mélangeur de lavabo à
capteur à distance.
Établir la connexion de la fiche du câble
Le câble de connexion est plié ou brisé Remplacer le câble et l'élément défectueux
Pas de courant de batterie disponible Vérifier la batterie, la remplacer si nécessaire
Mode de nettoyage actif Attendre la fin du mode de nettoyage
La zone de détection du capteur n'est pas
correctement réglée Réglage de la zone de détection
Fenêtre du capteur rayée / contaminée Nettoyer soigneusement la fenêtre du capteur
Reflets troublants de la cuvette du lavabo Réglage de la zone de détection
L'eau coule
constamment et
s'arrête lorsqu’un objet
apparaît dans la zone
de détection !
Connecteur entre le module électronique et
l'électrovanne avec inversion de polarité Brancher correctement la fiche de connexion
La zone de détection du capteur est trop
petite Augmenter la portée de détection du capteur
L'eau ne cesse de
couler !
Electrovanne défectueuse Remplacer l'électrovanne
Objets gênants dans la zone de détection Retirer les objets de la zone de détection
Écoulement continu de l'eau actif Interrompre le débit d'eau continu ou attendre
Pression d'écoulement trop élevée Contrôler la pression d'écoulement, régler sur
0,5 – 5,0 bar
L'eau commence à
couler toute seule !
Fenêtre du capteur rayée / contaminée Nettoyer soigneusement la fenêtre du capteur
Le mitigeur de lavabo à capteur est influencé
par les objects ambiants de la pièce (miroirs,
surfaces métalliques, lavabos en verre, etc.)
Réduire la zone de détection
Fuite de la robinetterie,
l'eau s'échappe !
Joints défectueux ou montage incorrect Contrôler l'assemblage et, si nécessaire,
remplacer la pièce défectueuse ou les joints
Des gouttes fuient de l'écoulement d'eau,
l’électrovanne ne se ferme pas correctement
Nettoyer l'électrovanne ou la remplacer si
nécessaire
La température ne
peut pas correctement
être réglée !
Pas/ trop peu d'eau chaude ou froide Ouvrir complètement les vannes d'angle
Filtre dans l'alimentation en eau bouché /
contaminé Nettoyer ou remplacer le filtre
Température de l'eau trop basse ou trop
élevée
Vérifier la température de l'alimentation en
eau et la régler si nécessaire.
Température de l'eau trop basse ou trop
élevée (robinetterie d'eau mixte) Régler la température avec le levier

19
Informazioni importanti! Assicurarsi di leggerle! IT
Scopo d’uso
Miscelatore lavabo a sensore per l'uso in bagni e
WC privati e pubblici.
Possibilità di funzionamento con accumulatori di
pressione, riscaldatori istantanei a controllo termi-
co o idraulico.
Funzionamento con accumulatori senza pressione
(boiler con camera aperta) non possibile!
Funzionamento solo con acqua potabile.
Prodotto adatto esclusivamente per il montaggio
in ambienti interni!
Attenzione! Installazione solo in ambienti in as-
senza di gelo.
Dichiarazione di conformità Il prodotto soddisfa i
requisiti delle direttive UE in vigore. La dichiarazio-
ne di conformità per questo prodotto può essere
richiesta al seguente indirizzo:
KEUCO GmbH & Co. KG, Oesestraße 36,
D-58675 Hemer.
Dati tecnici
– Tensione di alimentazione:
6V batterie al litio CR-P2
– Potenza assorbita max.: 2,5 W
– Condizioni ambientali:
Temperatura: 5° – 40° C
– Portata con pressione di flusso di 3 bar:
circa 5 l/min
– Pressione di flusso:
min. 0,5 bar/raccomandati 1-5 bar
– Pressione di esercizio: max. 8 bar
– Pressione di prova: 16 bar
– Temperatura d’ingresso dell’acqua
calda consigliata: max. 65°C
– Collegamento dell’acqua:
fredda = marcatura blu
calda= marcatura rossa
Evitare differenze di pressione tra condotta di
mandata dell’acqua fredda e calda.
Per pressioni statiche superiori a 5 bar installare un
riduttore di pressione.
Impostazioni di fabbrica
– Modalità di pulizia: 180 s
– Flusso d'acqua continuo
(disinfezione termica): 2 min
– Campo di rilevamento:
~16 cm (impostazione di fabbrica)
– Risciacquo automatico: disattivato
(impostazione di fabbrica)
– Tempo di esecuzione: 1 s
– Arresto d'acqua: 30 s*
*= Valore non regolabile.
Il presente manuale è indirizzato agli installatori
per il montaggio nonché agli utilizzatori per l’uso e
la manutenzione del prodotto.
Consegnarlo all’utilizzatore dopo
l’installazione affinché lo custodisca.
Simboli e significato
Attenzione! Pericolo di lesioni o danni materiali.
Attenzione! Pericolo di folgorazione.
Attenzione! Pericolo di danni causati dall’acqua.
Avvertenza, consiglio o rimando
Montaggio errato
Montaggio corretto/verifica del funzionamento
Prestare attenzione al dettaglio di montaggio
Acqua fredda Acqua calda
Flusso d’acqua Nessun flusso d’ac-
qua
Opzionale/accessorio
Informazioni di sicurezza
– L’apparecchio non è destinato a essere utilizzato
da persone (bambini compresi) con ridotte capa-
cità fisiche, sensoriali o mentali oppure che non
dispongono di sufficiente esperienza e/o cono-
scenze, salvo che esse vengano supervisionate
da una persona competente per la loro sicurez-
za e che da questa abbiano ricevuto istruzioni
su come utilizzare l’apparecchio.
– I bambini devono essere supervisionati per ga-
rantire che non giochino con l’apparecchio.
– Evitare il contatto con occhi e mucose.
– L’impianto elettrico può essere installato solo
da un tecnico specializzato conformemente a
IEC 60364-7-701/VDE 0100 Parte 701! Vanno
osservate le norme nazionali e locali!
– In caso di danneggiamento all’apparecchio o
al cavo di alimentazione elettrica, non mettere
l’apparecchio fuori servizio ma farlo sostituire
dal costruttore, dal relativo servizio di assistenza
alla clientela o da personale parimenti qualifica-
to.

20
IT Informazioni importanti! Assicurarsi di leggerle!
Ingombro, vedi pagina 2
Installazione, vedi dalla figura 1 a pagina 39
Prima e dopo l’installazione lavare con acqua
abbondante le condotte di acqua potabile
(osservare EN 806 e 1717).
Verificare la tenuta degli attacchi con pressione
idraulica.
Uso, vedi figura 7 a pagina 40
Quando il miscelatore lavabo a sensore è pronto per il
funzionamento:
- Tenere la mano davanti al sensore
- L'acqua fuoriesce alla temperatura prestabilita
Impostazione della temperatura, vedi figura 8 a
pagina 40
- Modificare la temperatura spostando la leva
Bloccaggio, vedi figura 9 a pagina 41
Per proteggere il miscelatore lavabo a sensore dalla
regolazione involontaria della temperatura, la leva può
essere sostituita da una clip :
- Impostare la temperatura desiderata
- Svitare la leva
- Inserire la clip
Utilizzo con solo acqua fredda
Per far funzionare il miscelatore lavabo a sensore esclu-
sivamente con acqua fredda, il tubo dell'acqua calda
deve essere sostituito con il tappo incluso, vedi figura 10
a pagina 41.
Per garantire la massima portata, la leva di regolazione
della temperatura deve essere impostata su acqua fred-
da, vedi figura 11.
Attivare la modalità di pulizia
– Coprire la metà inferiore del sensore con il dito per 5
s. L'acqua comincia a fuoriuscire e si arresta dopo 5 s.
Rimuovere ora il dito dal sensore. Il flusso dell'acqua è
ora interrotto per 180 s.
Attivare il flusso dell'acqua continuo (disinfezione
termica)
Possibile solo con funzionamento con acqua
calda!
La leva di selezione della temperatura deve essere
impostata sul flusso massimo di acqua calda.
Attenzione! Pericolo di ustioni!
– Coprire la metà inferiore del sensore con il dito per 10
s. L'acqua comincia a fuoriuscire e si arresta dopo 5 s.
Continuare a coprire il sensore fino a quando si ha un
breve risciacquo. Rimuovere il dito dal sensore durante
il risciacquo. Il miscelatore lavabo a sensore risciacqua
ora le tubature per 2 min.
Quando si avvicina un oggetto al sensore, il flusso de-
ll'acqua continuo si interrompe.
Manutenzione
Sostituzione della batteria, vedi figura 12 a pagina 41
Quando il LED del sensore lampeggia, la batteria è quasi
scarica.
Eseguire il montaggio in ordine inverso.
Pulire o eventualmente sostituire il filtro del getto,
vedi figura 13 a pagina 41
Eseguire il montaggio in ordine inverso.
Sostituzione della valvola magnetica, vedi figura 14 a
pagina 41
Eseguire il montaggio in ordine inverso.
Ricambi con numero d’ordine, vedi pagina 43
Indicazioni relative alla garanzia e al trattamento
vanno desunte dalle istruzioni di manutenzione
e certificato di garanzia.
Istruzioni per lo smaltimento Gli apparecchi che
recano questo contrassegno non devono essere
smaltiti assieme ai rifiuti domestici, ma devono
essere conferiti a un centro di raccolta a tal fine
previsto.
Smaltire le batterie secondo le leggi e le
disposizioni locali in vigore.
