Kindermann HDMI Share Advanced 41 automatic V2 Service manual

07. 20 15
GB
D
HDMI Share Advanced 41 automatic V2
HDMI Share Advanced 41 automatic V2
Montage- und Bedienungsanleitung
Mounting and operating instructions
4 auf 1 HDMI Automatik-Umschalter
4 to 1 HDMI automatic switch
Art.-Nr. 5778000054
Ref. No. 5778000054

2

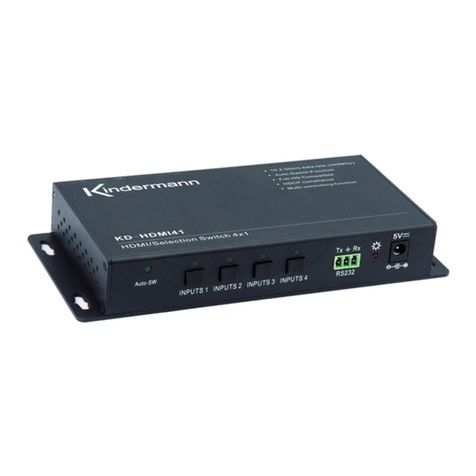

Gerätebeschreibung - Description
Der “Kindermann HDMI Share Advanced 41 automatic V2“ ist ein hochwertiger Umschalter 4 x 1 mit
Automatikfunktion, 4 HDMI Eingängen und einem HDMI Ausgang. Zusätzlich verfügt er über ein Audio
de-Embedding und ist per RS232 steuerbar.
The “Kindermann HDMI Share Advanced 41 automatic V2“ is a high quality 4 x 1 HDMI selection switch
with auto-switching, 4 HDMI inputs and one HDMI output. Additional it has an integrated audio de-embe-
dder and is controllable via RS232.
Lieferumfang - Contents
• 1 x HDMI Share Advanced 41 automatic V2
• 2 x Befestigungswinkel mit Schrauben
• 4 x Plastikfüße
• 1 x IR Empfänger
• 1 x RS232 Kabel
• 1 x IR Fernbedienung
• 1 x Steckernetzteil
• 1 x Bedienungsanleitung
• 1 x HDMI Share Advanced 41 automatic V2
• 2 x mounting ears
• 4 x Plastic cushions
• 1 x IR Receiver
• 1 x RS232 Cable
• 1 x IR Remote
• 1 x external power supply
• 1 x user manual
Sicherheitshinweise - Safety instructions
• Bitte die Anleitung sorgfältig durchlesen und aufbewahren
• Der Umschalter darf nur mit Sicherheitskleinspannung betrieben werden
• Das Gerät darf nur in trockener Umgebung gelagert und eingesetzt werden,
ohne mechanische Belastungen
• Bitte beachten Sie die Sicherheitshinweise der anzuschließenden Geräte
• Please read the instructions carefully and store them
• The switch must be operated at low voltage
• The unit may only be stored and used in a dry place without mechanical forces to the housing
• Please note the safety instructions of the connected equipment

3
Funktionen - Functions
➡4 HDMI Eingänge mit Hotplug Unterstützung
➡Statusanzeige: 7 LED’s an der Vorderseite signalisieren den Betriebszustand:
(rot für Betrieb, zweifarbig den Status der automatischen Umschaltung und Audio sowie grün für die
aktiven Eingänge)
➡Automatische Umschaltung: Drücken Sie den Taster für “Input” für drei Sekunden, so wird das Gerät
in den Automatikmodus gebracht. Erneutes Drücken für drei Sekunden schaltet das Gerät wieder in
den manuellen Modus
➡Hohe Bandbreite: Bis zu 340 MHz (10.2 Gbit/s)
➡Hohe Auflösung: bis zu 4k (unkomprimiert)
➡Unterstützt EDID Management (5 voreingestellte EDID, alternativ wird die EDID des Ausgabegerätes
automatisch ausgelesen und kopiert)
➡HDCP 1.4 kompatibel mit automatischer Erkennung des Eingangs HDCP
➡RS232-Anschluss: Kompatibel mit PC-Steuersoftware und Mediensteuerungen auch von Fremd-
herstellern
➡Antistatisches Gehäuse: Guter Langzeitschutz, stabile Funktion
➡Externes Netzteil (100 ~ 240 VAC, 50/60 Hz) für 5 V, 3 A
➡Wand- und Tischmontierbar
➡4 HDMI inputs with Hot-plug support
➡Status display: 7 LED’s on the front indicate the operating mode:
(red for power, dual color for automatic/manual mode and Audio, green for the active input)
➡Automatic switching: Press the button “input” for three seconds, to switch into the auto mode.
Press again for three seconds to switch it back to manual mode
➡High Bandwidth: up to 340 MHz (10.2 Gbit/s)
➡High Resolution range up to 4K (non-depressed)
➡supports EDID management, 5 embedded EDID or automatically captured and copied EDID data
➡HDCP1.4 compliant, support auto-detecting for input HDCP compliant status
➡RS232 interface: compatible with PC control software and media controls
➡Antistatic housing: good long-term protection, stable performance
➡External power supply (100 ~ 240 VAC, 50/60 Hz) for 5 V, 3 A
➡Universal mounting brackets

4
Bedien- und Anzeigekomponenten - Panel description
Vorderseite - Front panel
No. Name Description
Power Leuchtet rot, wenn das Gerät eingeschalten ist
Illuminate red once powered on
AUDIO Zweifarbige LED für die Tonquelle
Bi-colored LED indicator for audio source
Grün: Der Ton wird aus dem HDMI Signal ausgekoppelt
Green: audio is de-embedded from HDMI signal
Gelb: Der Ton wird über den Rückkanal geführt (ARC)
Yellow: the audio is ARC
Mode Zweifarbige LED zeigt den Umschaltmodus
Bi-colored indicator for present switch mode
Gelb: Der Umschalter ist im Automatikmodus
yellow: unit is in auto-switch mode
Grün: Der Umschalter ist im manuellen Modus
green: unit is in manual switch mode
Input Zeigt den aktiven Eingang an (grüne LED)
indicator the present input ( green LED)
SOURCE/ AUTO Umschalten des aktiven Eingangs im manuellen Modus
switches the active input source in manuell Mode
Durch Drücken >3sec. wird der Modus zwischen Manuell und Automatik
umgeschalten
press and hold for 3 seconds or more switches between auto-switch mode
and manual switch mode
FIRMWARE USB Anschluß für Firmware update und zur Stromversorgung
USB port, used for firmware update & powering
    

5
Rückseite - Rear panel
Rückseite – Rear panel
No. Name Description
IN 4x HDMI/DVI Eingänge bis zu 4k &1080p in 3D
4x HDMI/DVI input ports up to 4k& 1080p 3D
ARC Audio Ausgänge – für die Ausgabe des Rückkanals
ARC audio output ports, connect with ARC speakers
OUT HDMI Ausgang / output
AUDIO Audio Ausgang, ausgekoppelt von HDMI, bzw. ARC Ausgang
Audio output port for deembbeded HDMI audio or ARC audio output
RS232 Serieller Anschluss zum Steuern des 4K HDMI Umschalters
Serial control port to control 4K HDMI Switcher
IR IN Anschluß für einen IR Empfänger
Connect with IR receiver to collect infrared signal
EDID 4 facher DIP Schalter für die EDID Einstellung (1=On, 0=O)
4-pin EDID DIP switchers to set EDID data (1=On, 0=O)
DC 5V Stromversorgung / Power port (DC 5V)
Anschließen - Installation
1. Montieren Sie den „HDMI Share Advanced 41 automatic V2“ mit den seitlichen Haltewinkeln auf
einer festen Oberfläche
2. Verbinden Sie die HDMI Ein- und Ausgänge mit den entsprechenden Endgeräten per HDMI-Kabel
3. Schließen Sie gegebenenfalls Audio, RS232 oder Steuerleitungen an
4. Wählen Sie die gewünschte EDID Einstellung über die DIP Schalter (Tabelle siehe unten)
5. Versorgen Sie den HDMI Share Advanced 41 automatic V2 über das beiliegende Steckernetzteil mit
Spannung
1. Mount the “HDMI Share Advanced 41 automatic V2“ with it´s attached holder to a solid surface
2. Connect your HDMI units to the in- and outputs of the “HDMI Share Advanced 41 automatic V2“
3. Connect the audio, RS232 or control cables if needed
4. Set the EDID settings on the DIP switch (please find settings below)
5. Attach the supply voltage with the enclosed power supply
      

6
Technische Daten
Eingang Ausgang
Eingang 4 HDMI Ausgang 1 HDMI
Standard HDMI 1.4 Standard HDMI 1.4
IR Eingang 3,5 mm Klinke DIP Schalter EDID Einstellungen
Steuerung
RS232 3.5mm Klinke DIP Schalter EDID Einstellungen
Allgemein
HDMI Anschlüsse Type A Bandbreite 340 MHz (10,2 Gbit/s)
Video Signal Unterstützt VESA und SMPTE Video
480p/1024x768/720p//1280x800/1080p/3840x2160@30Hz
HDMI Standard HDMI 1.4, unterstützt HDMI Deep Color, full 3D & 4Kx2K@30Hz
HDCP Kompatibel mit High-bandwidth Digital Content Protection (HDCP) 1.4
Temperatur -10° C ~ +40° C
Netzteil 5V DC, 1A Feuchtigkeitsbereich -10° C ~ +40° C
Abmessungen 194 x 11,4 x 80 mm
(BxHxT)
Energieverbrauch 5 W
Gewicht 0,16 kg
Technical data
Input Output
Input 4 HDMI Output 1 HDMI
Input Connector HDMI 1.4 Output Connector HDMI 1.4
IR Input 3.5 mm Audio Out 3.5 mm, stereo
Control
RS232 3.5 mm DIP switch EDID settings
General
HDMI Connector Type A Bandwidth 340 MHz (10,2 Gbit/s)
Video Signal Support VESA and SMPTE video
480p/1024x768/720p//1280x800/1080p/3840x2160@30Hz
HDMI standard HDMI 1.4, support HDMI Deep Color, full 3D & 4Kx2K@30Hz
HDCP Compliant with High-bandwidth Digital Content Protection (HDCP) 1.4
Temperature -10° C ~ +40° C
Power Supply 5V DC, 1A Humidity -10° C ~ +40° C
Case Dimension 194 x 11,4 x 80 mm
(WxHxD)
Power Consumption 5 W
Product Weight 0,16 kg

7
Unterstützte Auflösungen
Video Format Resolution Resolution
HDMI 480I 720P
480P 1080I
576I 1080P
576P 4Kx2K
DVI 640*480@60 hz 1024x768@70Hz
640*480@72 hz 1024x768@75Hz
640*480@75 hz 1280x1024@60Hz
800*600@60 hz 1280x1024@75Hz
800*600@72 hz 1600x1200@60Hz
800*600@75 hz 1920x1080@60Hz
1024x768@60Hz 1920x1200@60Hz
RS232 Kommunikationsprotokoll
Baudrate: 9600, Daten Bits: 8, Stop Bit: 1, Parität:Keine
Befehl Funktionsbeschreibung Geräteantwort
1B1. Schaltet HDMI von Eingang 1 auf Ausgang AV: 1  1
2B1. Schaltet HDMI von Eingang 2 auf Ausgang AV: 2  1
3B1. Schaltet HDMI von Eingang 3 auf Ausgang AV: 3  1
4B1. Schaltet HDMI von Eingang 4 auf Ausgang AV: 4  1
0B0. Stummschaltung des Ausgangs Ein Mute On
0B2. Stummschaltung des Ausgangs Aus Mute O
600% Status-Überprüfung AV: 1  1
601% Auto Switch Modus aktivieren Auto Switch
602% Auto Switch Modus deaktivieren Manual Switch
ARC [x]& Ein-/Ausschalten des ARC Audio Ausgangs
x=1, Einschalten des ARC Audio Ausgangs
x=0, Ausschalten des ARC Audio Ausgangs
Audio Return System
(x=1)
Switch Device System
(x=0)

8
RS232 Communication protocol
Baud rate: 9600, Date bit: 8, Stop bit: 1, Parity: none
Command Function Description Feedback Code
1B1. Switching HDMI from input 1 to output AV: 1  1
2B1. Switching HDMI from input 2 to output AV: 2  1
3B1. Switching HDMI from input 3 to output AV: 3  1
4B1. Switching HDMI from input 4 to output AV: 4  1
0B0. Mute the Output Mute On
0B2. UnMute Output UnMute On
600% Checking the working status AV: 1  1
601% Auto switching mode Auto Switch
602% Manual switching mode Manual Switch
ARC [x]& Switch on/o ARC audio output
x=1, switch on ARC audio output
x=0, switch o ARC audio output
Audio Return System
(x=1)
Switch Device System
(x=0)
EDID Management:
Der Kindermann HDMI Share advanced 41 automatik V2 bietet ein benutzerfreundliches EDID Manage-
ment um eine stabile Kommunikation zwischen den angeschlossenen Geräten sicherzustellen.
Die Werkseinstellung der DIP Schalter ist 0000. In dieser Einstellung werden die EDID Signale direkt zwi-
schen Ein- und Ausgabegeräten durchgereicht. Sie können jedoch auch nach der unten stehenden Tabelle
EDID Parameter voreinstellen.
4K HDMI Switcher 4x1 provides with convenient EDID management to create effective communication
between the display and sources.
In factory default status (Status: 0000), 4K HDMI Switcher 4x1 pass through the signals directly, input&
output device process the signal automatically. You can change the EDID data by adjusting the 4-pin
EDID DIP switcher.
Hinterlegte EDID Voreinstellungen / Embedded EDID data:
Nr.
No.
DIP Status
Von links nach rechts
From right to left
EDID information
0 0000 EDID des Displays/Beamers
EDID form TFT/Projector
1 0001 1080P 3D 2CH
2 0010 1080P 3D Muiltichannel
3 0011 1080P 2D 2CH
4 0100 1080P 2D Muiltichannel
50101 3840x2160 2D (30Hz)

9
Infrarot Fernbedienung - IR control
Verbinden Sie den IR Empfänger mit der IR-IN Buchse. Anschließend können Sie den HDMI Share
Advanced 41 automatic V2 über die Fernbedienung steuern.
Connect an IR receiver to the IR IN port, users can control the device via the included IR remote.
Here is a brief introduction to the IR remote:
MENU:
Mute: Ein- und Ausschalten des Audio+Video Ausgangs
press to switch on/o Audio& Video output
Audio: Umschalten zwischen HDMI und ARC Ton
switch between HDMI signal and ARC audio
Source/
Auto:
ident zur Tasten an der Bedienfront
same function as SOURCE/AUTO button on the front
panel
INPUTS:
1~4: drücken um auf den entsprechenden Eingang zu
schalten
press to switch input source
Prev/ Next: Schaltet zum Vorherigen / Nächsten Eingang
weiter
switches to the previous/ next input source by the
order 1~4

10
Verfügbares Zubehör - Available accessories
• HDMI-Kabel, Typ A, 19-Pin (5809 000 1xx)
• Neets-Mediensteuerung (5555 000 0x0)
• HDMI cable, type A, 19-pin (5809 000 1xx)
• Neets media control system (5555 000 0x0)
System Diagramm - System diagram
Abmessungen Gehäuse - Case dimension
VGA VGA
21 3 4 O N
13
2
RS232
IN 3
IN 2 IN 1 AUDIO
OUT DC 5V
IR IN EDI D
IN 4
4
MOD EAUD IO
FIR MWAR E
SOURCE
AUT O
HDMI Share 41 automatic 2.0
13
24
MOD EAUD IO AUTO SOURCE
194,00 mm
12,53 mm
51,43 mm80,00 mm
11,43 mm

11

5778 000 054 D/GB 2015-07 / 842 140 Änderungen vorbehalten Printed in Germany
Kindermann GmbH · Mainparkring 3 · D-97246 Eibelstadt · E-Mail: [email protected] · www.kindermann.com
