Kinedo 361-A User manual

(1) Prevedere due tubi essibili
(2) Per pressioni superiori a 5 bar installare un riduttore di pressione a
monte della tubatura.
(3) Per garantire il corretto funzionamento la temperatura dell’acqua
deve essere di 50°C
(1) To foresse two exible pipes.
(2) If the water pressure exceeds 5 bars, a pressure reducer should be
tted upstream from the feed pipe.
(3) To ensure proper operation, minimum water temperature shouldbe
set to 50°C.
L’immagine rappresenta l’installazione SINISTRA.
L’installazione DESTRA è speculare.
Picture represents left installation.
RIGHT istallation is mirror-like.
Dimensioni “cm”
tolleranza ±5mm
Dimensions “cm”
tolerance ±5mm
ICONIK 01
Nr.
Ed. 01- 07/2021
COLONNA DOCCIA
COLONNA
Scheda tecnica di “Pre-Installazione”
“Pre-Installation” technical sheet
Dati tecnici
Voltage
Frequency
Total power absorption
Max current
Cold and hot water ttings (1)
Waste trap
Power cable
Equipotent. cable
Operatin pressure (2)
Water delivery
Pump delivery
Dynamic pressure
Net weigth (±5 kg)
Cold water temperature
Hotd water temperature (3)
Water volume
Technical data
Tensione V~
Frequenza Hz
Potenza assorbita totale W
Corrente massima A
Allaccio acqua fred. e calda (1)
Scarico ø mm
Cavo alimentazione
Cavo equipotenziale mt
Pressione di rete (2) atm
Portata acqua l/min
Portata pompa l/min
Pressione dinamica bar
Peso netto (±5 kg) kg
Temperatura acqua fredda °C
Temperatura acqua calda (3) °C
Serbatoio pompa l
361-A
Filo Shower
--
--
--
--
1/2”
--
--
--
2,5÷5
8÷13
--
2
5÷25
50÷80
--
= =
3
(altezza piatto)
48
100
60
210
20
Piatto tipo “SURF” o “ARDESIA”
per i dati tecnici e la procedura
di installazione consultare
le rispettive istruzioni.
Instruction manual cod. CDCDFS

I dati e le caratteristiche indicate non impegnano la SFA S.p.A., che si riserva il diritto di apportare tutte le modifiche ritenute opportune senza obbligo di preavviso o sostituzione
Accertarsi che l’impianto elettrico dello stabile sia conforme alle norme CEI 64.8 e protetto
da un interruttore dierenziale accertandosi che l’impianto di messa a terra sia eciente
e conforme alle disposizioni CEI. Il collegamento elettrico dell’impianto idromassaggio,
va eseguito in modo sso e permanente e deve essere controllato da un interruttore
omnipolare con apertura dei contatti di almeno 3 mm, ed avere un potere di interruzione
pari a 6A, posto fuori dalle zone 0,1,2,3 e comunque lontano da possibili erogazioni o
spruzzi d’acqua.Il cavo di alimentazione alla centralina, deve essere del tipo H05 a tre
conduttori di sezione non inferiore a 1,0mm
2
. Per il passaggio nelle pareti di detto cavo,
usare l’apposito tubo corrugato di tipo PT. La responsabilità del Costruttore decade nel
caso in cui i componenti elettrici dell’apparecchio, vengano manomessi o sostituiti con
ricambi non originali e/o non riconosciuti conformi dal Costruttore.
!!! IL COSTRUTTORE NON E’ RESPONSABILE PER I DANNI DOVUTI AD UNA ERRATA O NON CONFORME INSTALLAZIONE.
Le misure sono
in “cm”
A - Uscita cavo alimentaz. mt.2 tipo H05-3x1 mm2 -
Tensione 230V~ CA (max)
B - Uscita cavo equipotenziale mt.2
C - Attacco acqua calda per rubinetteria 1/2”
F - Attacco acqua fredda per rubinetteria 1/2”
E - Area cavi alimentazione elettrica
K - Area per attacchi tubi essibili
V - Scarico a pavimento ø 40mm
L’installazione deve avvenire a pavimento e
pareti nite.
Make sure the building electrical installation conforms to the EIC 64.8 standard and
that it is protected by a magnetic circuit breaker, ascertaining also that the grounding
terminal is ecient and fully compliant with IEC provisions. The electrical connection of
the bathtub shall be carried out permanently and be monitored by a single-pole switch,
whose contacts can open 3mm at least and featuring a cut-out capacity equal to 6A,
located outside areas 0,1, 2 and 3 and at any rate, as far as possible from water supply or
jets. The power-cord to the controller must be H05 with a three conductor cross-section
is not less than 1,0 mm
2
(based on the system type). To drive the cord through the walls,
use the appropriately supplied PT corrugated pipe.This warranty is avoid if failure has
resulted from the electrical components of the appliance being either tampered with
or replaced by second-hand spare parts,and/or spare parts whose conformity is not
acknowledged by the manufacturer.
IN NO EVENT SHALL THE MANUFACTURER BE LIABLE FOR ANY DAMAGES WHATSOEVER THAT MAY ARISE FROM INAPPROPRIATE AND NON-COMPLIANT INSTALLATION PROCEDURES.
Neither the information nor the characteristics reported are binding for SFA S.p.A. which reserves the right to make any improvements, as deemed necessary, without notice or with no liability to replacement.
All measurement
are in “cm”
A - 2 m. power cable output, H05-3x1 mm2type
- 230~V AC (max.) voltage
B - Equipotential bonding conductor output mt.2
C - Hot water tting for 1/2”tapware
F - Cold water tting for 1/2” tapware
E - Line cord area
K - Flexible hoses connection area
V - ø 40mm drain tting
Installation should occur once both the oor
and walls are completed.

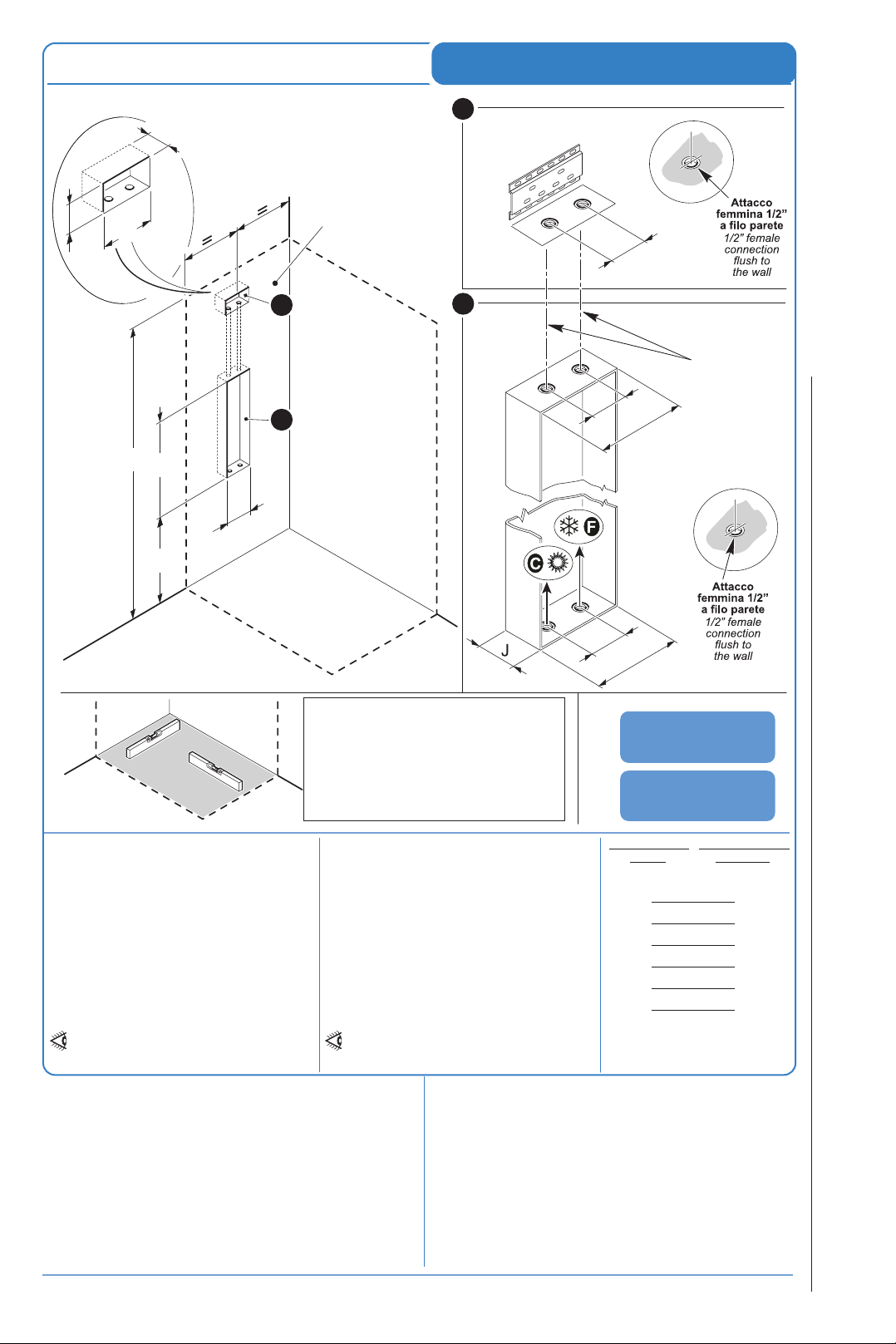

Il disegno rappresenta
una installazione SX.
La DX è speculare.
The drawing represent LEFT
installation. The RIGHT inst.
is mirror-like
Schema di installazione Installation plan
Filo Shower
T2
Parete finita
Completed wall
N
K
T1
R
S
R
S
X
S
R
Collegare
tramite 2 tubi
Connect with
2 hoses
K
X
912
6,5
Per la predisposizione e il
posizionamento piatto consultare
le rispettive istruzioni.
J = 9
N = 205
R = 18
S = 10
T1= 94
T2= 62
