King Canada 8180 User manual

COPYRIGHT © 2004 ALL RIGHTS RESERVED BY KING CANADA TOOLS INC.
INSTRUCTION MANUAL
KING CANADA TOOLS
OFFERS A 2-YEAR LIMITED WARRANTY
FOR NON-COMMERCIAL USE.
PROOF OF PURCHASE
Please keep your dated proof of purchase for warranty and servicing purposes.
LIMITED TOOL WARRANTY
KING CANADA makes every effort to ensure that this product meets high quality and
durability standards. KING CANADA warrants to the original retail consumer a 2-year
limited warranty as of the date the product was purchased at retail and that each
product is free from defects in materials. Warranty does not apply to defects due
directly or indirectly to misuse, abuse, negligence or accidents, repairs or alterations and
lack of maintenance. KING CANADA shall in no event be liable for death, injuries to
persons or property or for incidental, special or consequential damages arising from the
use of our products. To take advantage of this warranty, the product or part must be
returned for examination by the retailer. Shipping and handling charges may apply. If a
defect is found, KING CANADA will either repair or replace the product.

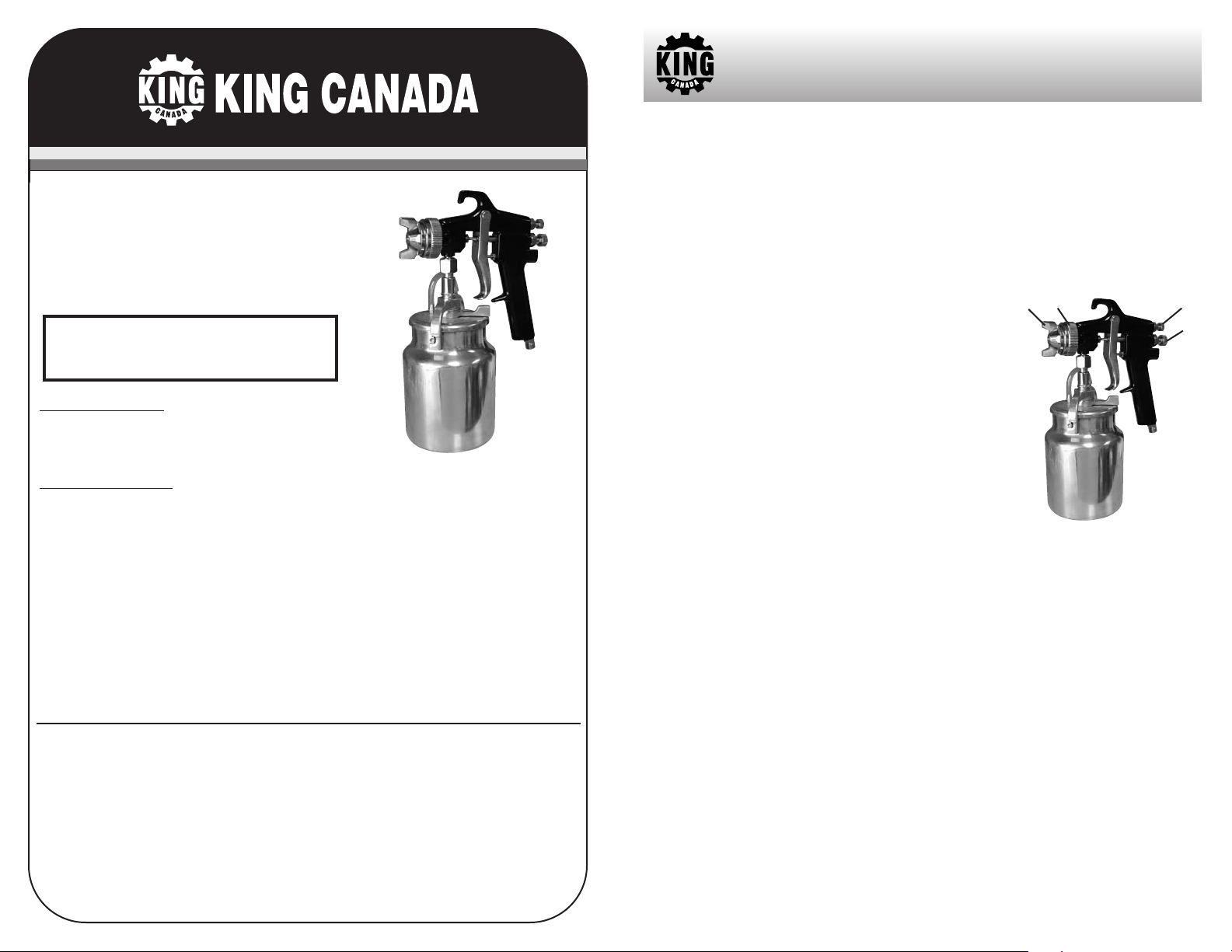

HEAVY-DUTY SPRAY GUN
MODEL: 8180
Specifications
Model ..........................................................................................................8180
Spray Gun Type ..........................................................................................Suction
Air Consumption ..........................................................................................10-13 CFM
Operating Pressure ....................................................................................50-80 PSI
Air Inlet ........................................................................................................1/4” NPT
Cup Volume ................................................................................................1 Liter
Nozzle Size..................................................................................................1.8mm
WARNINGS,
OPERATION AND MAINTENANCE
Caution! When using solvents and cleaning agents such as trichlorethylene and
methylene chloride, chemical reactions can occur on the aluminum cup, gun and on
galvanized components (small quantities of water added to trichlorethyelen produce
hydrochloric acid). This can cause oxidation of the components (in extreme cases, the
reaction can be explosive). Therefore, only use solvents and cleaning agents for your
spray gun which do not contain the substances named above. Never use acid for cleaning
purposes.
Warning! Never point spray gun at yourself or at other people. Solvents and diluting
agents can cause burns. Before any repair work may be carried out, the unit must be
disconnected from the compressed air network and pressure must be released. Before
starting to use the spray gun, particularly after repairs, ensure that screws and nuts are
correctly tightened and check that the gun and hoses do not leak.
Application
This spray gun is shipped ready for use with any tank type
compressor delivering at least 3 to 8 SCFM at 40 PSI for
intermittent use, 9.3 SCFM at 40 PSI for continuous use.
This non-bleeder type spray gun requires a compressor with
an air regulator and an automatic start/stop pressure switch.
The spray gun has a built-in air valve which shuts off the air
flow through the spray gun when the trigger is released.
The cup provided is designed for suction feed only, which
makes it ideal for applying light and medium bodied paints
(stains and lacquers). This gun is not designed for gasoline
or glues.
Setting-up your Spray Gun
Make sure the cup and air hose are properly connected
tightly to the spray gun. Set the air compressor pressure
between 50 and 80 PSI depending on the amount of pressure required. The
recommended spraying distance is 10-12”.
Adjusting the Spray Direction and Width
To obtain a horizontal or vertical spray, loosen nozzle locking ring (A) and turn the tip of the
nozzle (B) to the desired direction. When nozzle wings are horizontal, the spray pattern will
be more vertical. Retighten the nozzle locking ring.
To adjust the pattern width of spray, turn the pattern width adjustment knob (C). Turn the
knob to the left to increase the pattern width.
Adjusting the Fluid Volume Output
Turning the fluid volume output knob (D) clockwise will reduce the volume of fluid and
counterclockwise will increase the volume of fluid.
Maintenance after use
Tomaintain your spray gun, it must be cleaned thoroughly after each use. Be careful not
to damage the air cap, fluid nozzle and fluid needle. Use a brush with thinner or
compatible solvent to clean air cap and fluid nozzle. Never immerse the spray gun
completely into thinner or compatible solvent. Spray thinner to clean out the paint
passageway.
PARTS DIAGRAM & PARTS LISTS
Refer to the Parts section of the King Canada web site for the most updated parts diagram
and parts list.
D
BAC
MANUEL D’INSTRUCTIONS
EN FRANÇAIS VOIR PAGE 2

PISTOLET À PEINTURER
ULTRA ROBUSTE
MODÈLE: 8180
Spécifications
Modèle ....................................................................................................8180
Type de Pistolet ......................................................................................Succion
Débit d’air................................................................................................10-13 pi3/min
Pression d’opération ..............................................................................50-80 lb/po2
Prise d’air................................................................................................1/4” NPT
Volume du Godet....................................................................................1 Litre
Dimension de la Buse ............................................................................1.8mm
DROITS D’AUTEURS © 2004 TOUS DROITS RÉSERVÉS PAR OUTILLAGES KING CANADA INC.
MANUEL D’INSTRUCTIONS
PREUVE D’ACHAT
S.V.P. gardez votre preuve d’achat pour la garantie et
le service d’entretien de votre machine.
GARANTIE LIMITÉE
OUTILLAGES KING CANADA fait tous les effort pour s’assurer que nos produits sont
satisfaisants aux standards de qualité et de durabilité. OUTILLAGES KING CANADA
offre aux consommateurs une garantie limitée de 2-ans, dès la date d’achat, que chaque
produit est sans défauts de matériaux. La garantie ne s’applique pas aux défauts causés
directement ou indirectement à l’abus, négligences ou accidents, réparations ou
modifications et manque d’entretien. OUTILLAGES KING CANADA ne détient aucune
responsabilité envers la mort, blessures à la personne ou à la propriété ou dans le cas
d’incidents, en cas spécial ou dommages-intérêts indirects survenus pendant
l’utilisation de nos produits. Pour profiter de cette garantie, le produit ou la pièce doit
être retourné pour vérification par le détaillant ou le distributeur. Les frais de transport
et de manutention sont la responsabilité du consommateur. Si un défaut est trouvé,
OUTILLAGES KING CANADA va soit réparer ou remplacer le produit.
OUTILLAGES KING CANADA OFFRE
UNE GARANTIE LIMITÉE DE 2 ANS
POUR USAGE NON-COMMERCIALE.
AVERTISSEMENTS,
OPÉRATION ET MAINTENANCE
Attention! Lorsque vous utilisez des solvents et des agents de nettoyage tel que de la
trichloréthylène et de la chlorure de méthyle, des réactions chémiques peuvent ce produire
sur le godet en aluminium, le pistolet et les composants galvanisés (une petite quantité
d’eau ajouter au trichloréthylène produit de l’acide chlorhydrique). Ceci peut causer
l’oxidation, alors n’utilisez pas ces agents de nettoyage. N’utilisez pas de l’acide comme
agent de nettoyage.
Avertissement! Ne jamais dirigé le pistolet vers vous même ou autres personnes. Ces
solvents et agents de dilution peuvent causer des brullures. Avant toutes réparations,
débranchez du système d’air comprimé. Avant l’utilisation, surtout après une réparation,
assurez-vous que boutons et les écrous sont serrés adéquatement et que le boyau à air
et le pistolet ne contiennent aucune fuite.
Application
Ce pistolet est pres pour l’utilisation avec n’importe-quelle
compresseur à réservoir qui livre un minimum de 3 à 8
pi3/min à 40 lb/po2pour usage intermittent, 9.3 pi3/min à 40
lb/po2pour usage continue. Ce pistolet nécessite un
compresseur comprenant un régulateur et un manostat
avec arrêts/départs automatiques. Ce pistolet comprend
une soupape qui arrête la circulation d’air à travers le
pistolet lorsque vous relâchez la gâchette.
Le godet founi est conçu pour alimentation par succion
seulement, ce qui est idéale pour l’application de peintures
légères ou médium (teinture et laque). Ce pistolet n’est pas
conçu pour la gasoline et les colles.
Opération
Assurez-vous que le godet et le boyau à air soient branchés correctement au pistolet.
Règlez la pression du compresseur à air entre 50 et 80 lb/po2.Il est recommandé de
garder une distance de 10-12” entre le pistolet et la surface à peinturer.
Ajustement de la Direction et Largeur de Pulvérisation
Pour obtenir une pulvérisation horizontale ou verticale, desserrez l’anneau de verrouillage
(A) et tournez la buse d’air (B) dans la direction désirée. Resserrez l’anneau de verrouillage.
Pour ajuster la largeur de pulvérisation, tournez le bouton d’ajustement de largeur (C).
Tournez ce bouton vers la gauche pour augmenter la largeur de pulvérisation.
Ajustement du Volume de Fluide
Tournez le bouton d’ajustement du volume de fluide (D) dans le sens horaire pour réduire
le volume de fluide, tournez le bouton d’ajustement du volume de fluide (D) dans le sens
anti-horaire pour augementer le volume de fluide.
Maintenance après usage
Pour maintenir votre pistolet à peinturer, il doit être complètement nettoyer après chaque
utilisation. Soyez prudent de pas endommager l’anneau de verrouillage, la buse à air et
l’aiguille à peiture. Utilisez une brosse avec du diluant pour nettoyer l’anneau de
verrouillage et la buse à air. Ne pas tremper le pistolet au complet dans un diluant ou
solvent. Pour nettoyer le passage de peinture en pulvérisant du diluant.
DIAGRAMME DES PIÈCES ET LISTES DES PIÈCES
Pour obtenir les diagrammes et listes des pièces mise à jour, référez-vous à la section
Pièces dans le site web King Canada.
D
BAC
