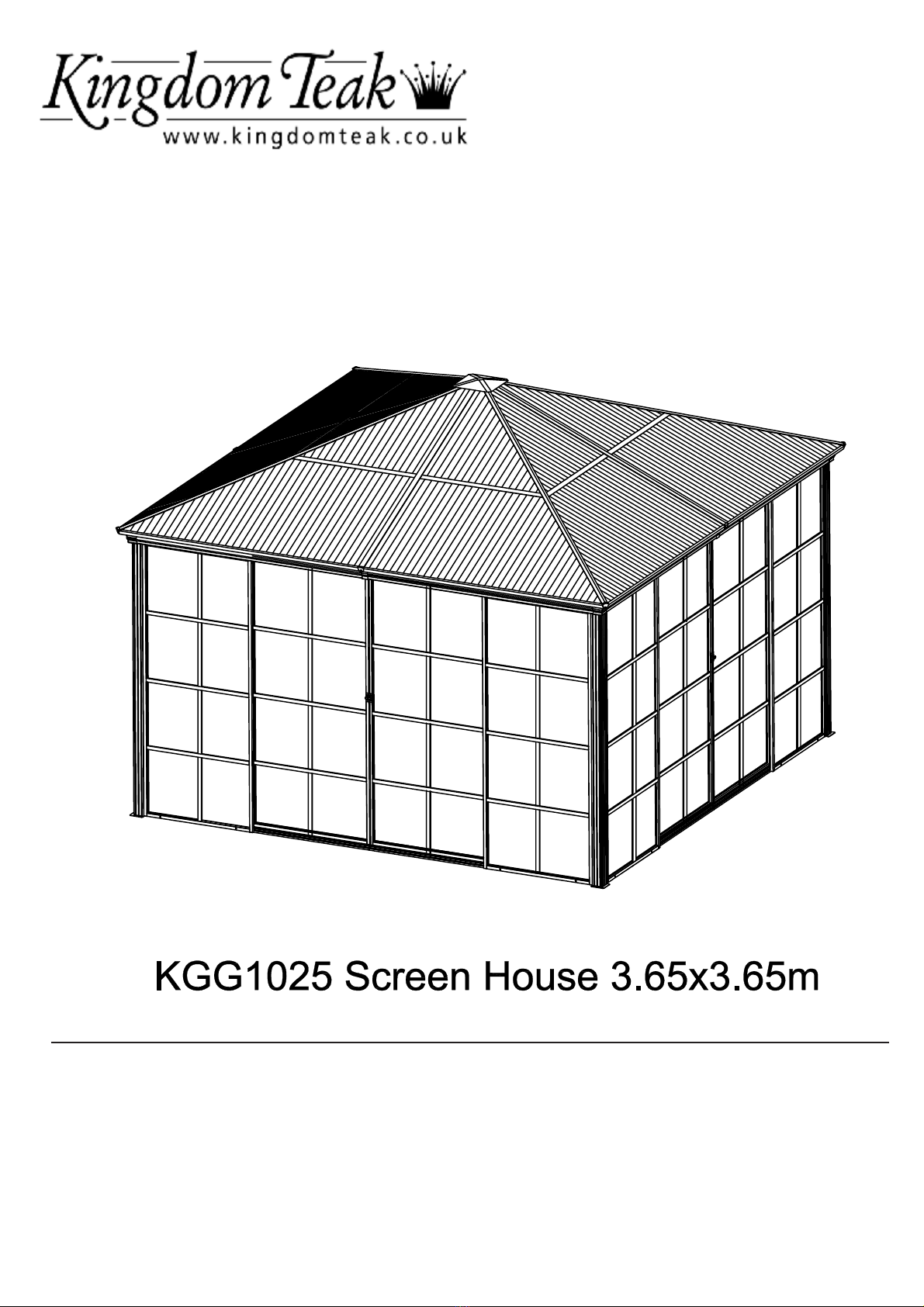

Kingdom Teak KGG1025 User manual

Assembly Manual
Four Seasons Solarium 12 x 12 ft.
Exact dimension of the roof, corner-to-corner: 142.5 x 142.5 inch
Min. dimension required for the base: 135.8 x 135.8 inch
Guide d’assemblage
Solarium quatre saisons 3,6 x 3,6 m
Dimension exacte du toit, coin à coin : 362 x 362 cm
Dimension min. requise pour la base : 345 x 345 cm

2
IMPORTANT
Read the owner’s manual and make sure all parts
are included PRIOR to the start of assembly.
IMPORTANT
Lire le guide de l’utilisateur AVANT
de débuter l’assemblage du produit.

3
HARDWARE KIT TROUSSE DE QUINCAILLERIE
NOTE:
Parts not shown to actual size and not to scale.
NOTE :
Le matériel n’est pas représenté à l’échelle.
Item Description Qty
R Screw M6X35 56
R1 Screw M6X28 16
V Screw M6X16 113
V1 Screw M6X15 8
V2 Screw St5x16 16
V3 Screw M6x20 48
V4 Screw M5x12 32
V5 Spacer 16
Z Nut 16
Z2 Allen Key 1
Pièce Description Qté
R Vis M6X35 56
R1 Vis M6X28 16
V Vis M6X16 113
V1 Vis M6X15 8
V2 Vis St5x16 16
V3 Vis M6x20 48
V4 Vis M5x12 32
V5 Entretoise 16
Z Écrou 16
Z2 Clé hexagonale 1
R
V2 V3 V4
R1
Z
V5
V
X56
X16 X48 X32
X16
X16
X16
X113
V1 X8
Z2 X1

4
Item Description Qty
A1 Door Panel (right) 4
A2 Door Panel (left) 4
B1 Corner Panel (right) 4
B2 Corner Panel (left) 4
C Column 4
D Ogee 4
D1 Ogee 4
F Roof Bar 4
G Roof Bar 4
H1 Upper Door Track (right) 4
H2 Upper Door Track (left) 4
Pièce Description Qté
A1 Panneau de porte (droite) 4
A2 Panneau de porte (gauche) 4
B1 Panneau de coin (droite) 4
B2 Panneau de coin (gauche) 4
C Colonne 4
D Moulure 4
D1 Moulure 4
F Barre de toit 4
G Barre de toit 4
H1
Rail de haut de porte (droite) 4
H2
Rail de haut de porte (gauche) 4
PARTS LIST LISTE DE PIÈCES
NOTE:
Parts not shown to actual size and not to scale.
NOTE :
Le matériel n’est pas représenté à l’échelle.
A1 X4A2 X4
FX4
H1 X4
H2 X4
GX4
B1 X4B2 X4
CX4
D1 X4
DX4

5
Item Description Qty
I1 Bottom Door Track (left) 4
I2 Bottom Door Track (right) 4
K2 Right Roof Finishing Bar 4
K3 Left Roof Finishing Bar 4
L2 Left Roof Support Bar 4
L3 Right Roof Support Bar 4
N1 Door Wheels Cover 8
O1 Outside Roof Connector 1
O2 Inside Roof Connector 1
P1 Corner Cover 4
P2 Join Cover 4
Pièce Description Qté
I1
Rail de bas de porte (gauche) 4
I2
Rail de bas de porte (droite) 4
K2 Barre de finition de toit (droite) 4
K3
Barre de finition de toit (gauche) 4
L2
Barre d’insertion de toit (gauche) 4
L3
Barre d’insertion de toit (droite) 4
N1 Couvre roues de porte 8
O1
Connecteur de toit extérieur 1
O2
Connecteur de toit intérieur 1
P1 Cache-coin 4
P2 Cache-joint 4
I2 X4
I1 X4
K2 X4
L2 X4N1 X8
K3 X4
L3 X4
O1 X1X1
O2 P1 X4
P2 X4
YVis M6X25 1
YScrew M6X25 1

6

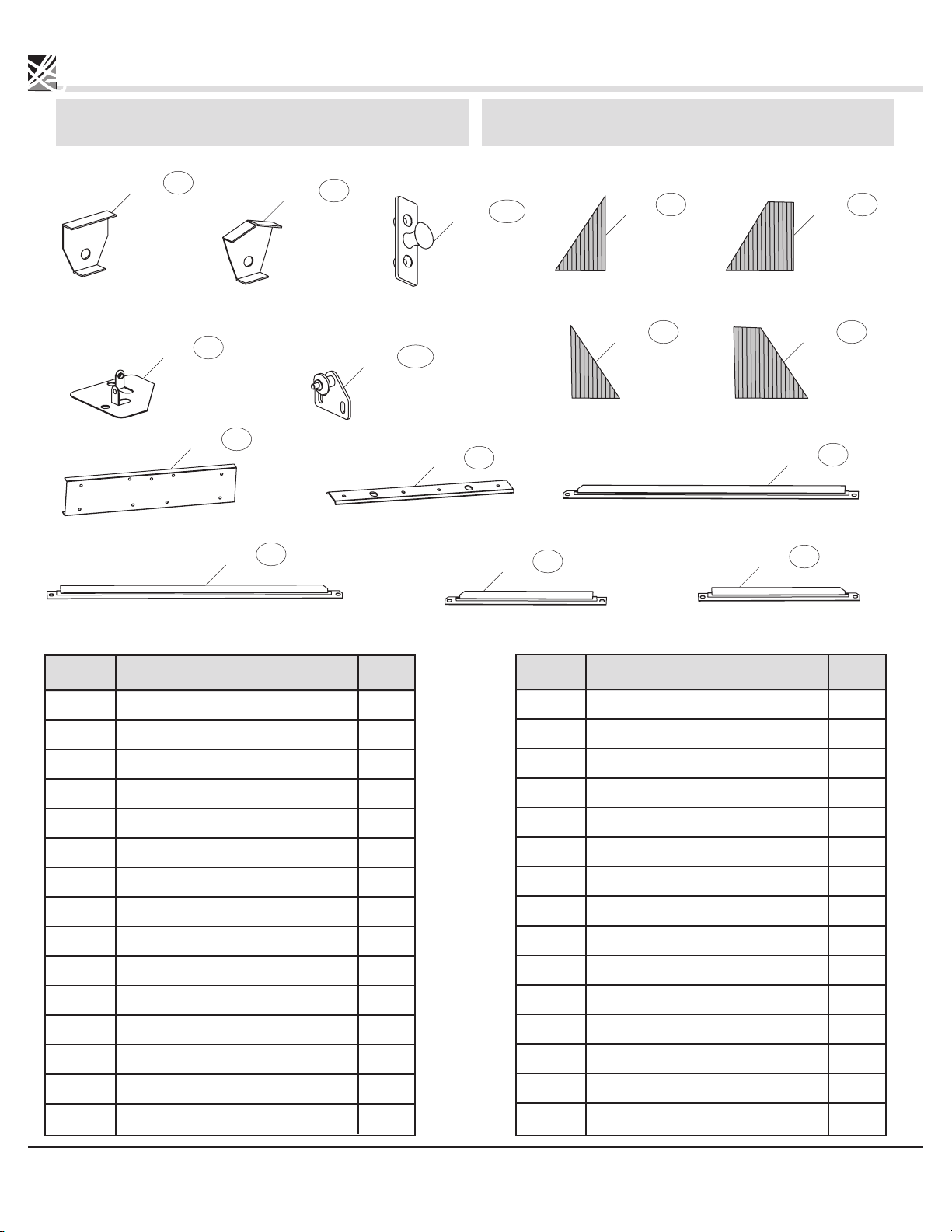

PARTS LIST (CONTINUED) LISTE DE PIÈCES (SUITE)
NOTE:
Parts not shown to actual size and not to scale.
NOTE :
Le matériel n’est pas représenté à l’échelle.
Item Description Qty
Q1 Finishing End 4
Q2 Corner Finshing End 4
Q3 Door Handle 16
S1 Roof Panel 4
S2 Roof Panel 4
S3 Roof Panel 4
S4 Roof Panel 4
T1 Base 4
T2 Door Wheel 16
T3 Union Bar 4
T4 Union Bar 4
Y1 Roof Support Bar 4
Y2 Roof Support Bar 4
Y3 Roof Support Bar 4
Y4 Roof Support Bar 4
Pièce Description Qté
Q1 Embout de finition 4
Q2 Embout de finition de coin 4
Q3 Poignée de porte 16
S1 Panneau de toit 4
S2 Panneau de toit 4
S3 Panneau de toit 4
S4 Panneau de toit 4
T1 Base 4
T2 Roue de porte 16
T3 Barre d’union 4
T4 Barre d’union 4
Y1 Barre de support de toit 4
Y2 Barre de support de toit 4
Y3 Barre de support de toit 4
Y4 Barre de support de toit 4
T1 X4
Q1 X4
Q3 X16
T2 X16
Q2 X4S1 X4S2 X4
S3 X4S4 X4
X4
T3
X4
T4 Y1 X4
Y3 X4
Y2 X4Y4 X4

7
Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
Step 1
1.1 Install the column (C) on the base (T1)
using the screws (V).
Repeat for all remaining columns (C).
Étape 1
1.1 Installer une colonne (C) sur une base (T1)
en utilisant les vis (V).
Répéter pour les colonnes (C) restantes.
T1 X4
CX4VX8
X4
T1
T1
V
C
C

8
Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
Step 2
2.1 Slide half of a union bar (T3) into a ogee (D1)
and attach using the screws (V) as illustrated.
2.2 Slide the second half of the union bar (T3) into
a ogee (D) and attach using the screws
(V) as illustrated.
2.3 Repeat this process for all remaining ogees
(D and D1).
Étape 2
2.1 Insérer la barre d’union (T3) à mi-chemin dans
la moulure (D1) et attacher en utilisant les vis (V)
tel qu’illustré.
2.2 Insérer l’autre moitié de barre d’union (T3) dans
la moulure (D) et attacher en utilisant les vis (V)
tel qu’illustré.
2.3 Répéter ce procéder pour les moulures
restantes (D et D1).
VX24
D1 X4DX4
X4
T3

9
D1
D1
D1
D1
T3
T3
V
V
D
D
D
D
X4
X4
X4
V
V
T3
D1
D1
D
1 2
1
2

10

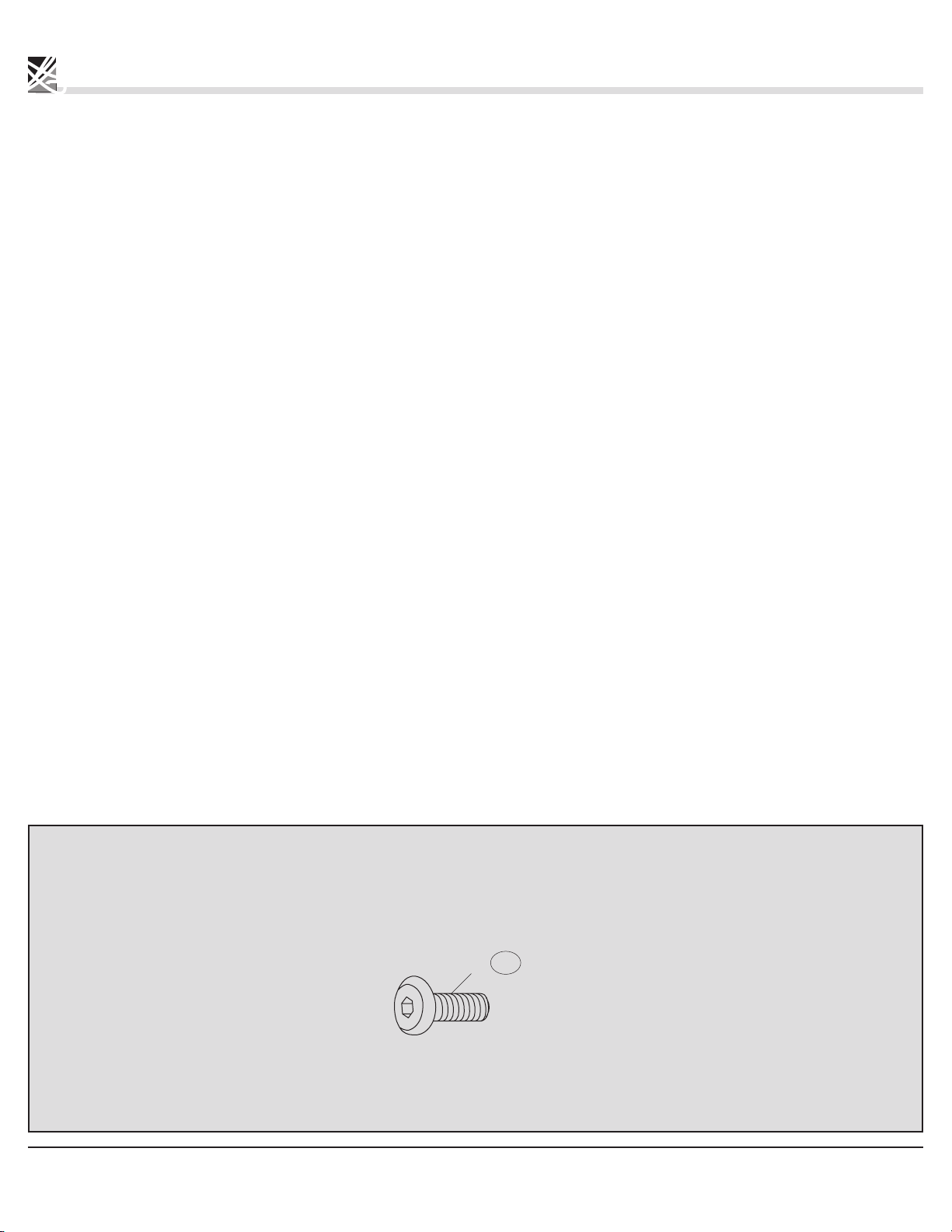

Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
Step 3
3.1 Install the ogees (D and D1) between two
columns (C) using the screws (V1) on the outside
of the ogee and the screws (V3) on the inside
of the ogee.
Repeat with remaining ogees (D and D1).
Étape 3
3.1 Installer les moulures (D et D1) entre deux
colonnes (C) en utilisant les vis (V1) à l’avant des
moulures ainsi que les vis (V3) à l’arrière des moulures.
Répéter avec les moulures restantes (D et D1).
IMPORTANT:
Always install the shelter on a level platform, wood or concrete.
IMPORTANT :
Toujours installer la structure sur une surface de niveau.
CAUTION:
Three people are required for this step.
AVERTISSEMENT :
Trois personnes sont requises pour cette étape.
V3 X16
V1 X8

11
X8
C
C
V1
V1
V1
V3
V3
V3
C
D
D
D
D1
D1
D1
C
C
C
C
D
D1
D
D1
1
1
1
1
1
1
1

12
Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
Étape 4
4.1 Attacher un cache-joint (P2) en utilisant les vis (V2 et V) sur
tous les joints unissant les moulures (D et D1).
4.2 Attacher le cache-coin (P1) en utilisant les vis (V2) sur
chacun des coins de la structure.
Step 4
4.1 Install the joint cover plates (P2) using the
screws (V2 and V) on the joint between
the ogees (D and D1).
4.2 Install the corner cover (P1) using the screws (V2)
on each corner of the structure.
VX8
V2 X16
P1 X4
P2 X4

13
X4
X4
P1
V2
V2
V
P2
D
D
D1
D1
D
D1
D
D1
Use the screws (V) under the part (P2).
Utiliser les vis (V) sous la pièce (P2).
1
1
1
1
2
2
2
2
1
2

14

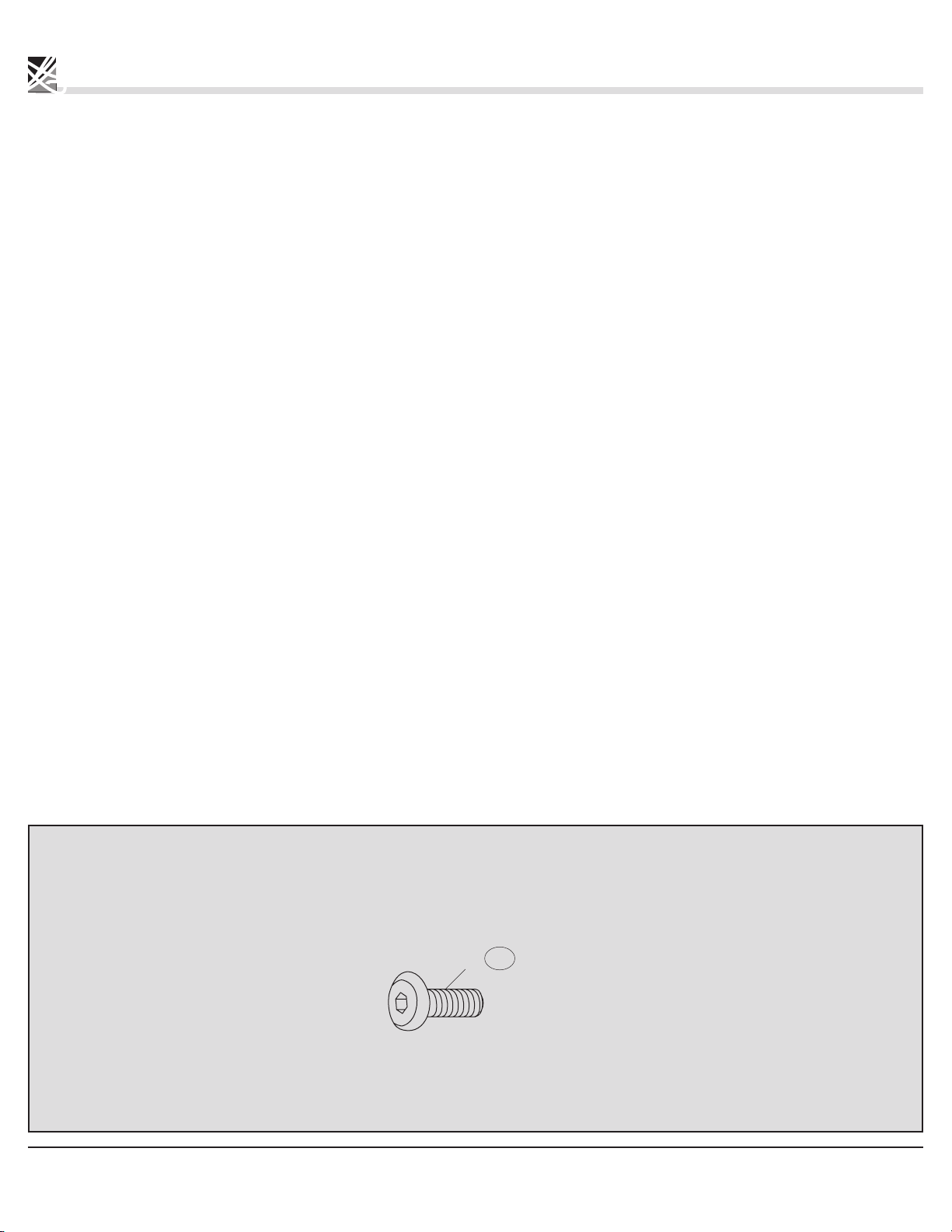

Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
Étape 6
6.1 Insérer deux écrous (Z) à l’intérieur de chaque rail
de bas de porte (I1 et I2).
6.2 Insérer la barre d’union (T4) à mi-chemin dans le rail
de bas de porte court (I1) et les attacher ensemble
à l’aide des vis (V) tel qu’illustré.
6.3 Insérer l’autre moitié de barre d’union (T4) dans
le rail de bas de porte long (I2) et les attacher
ensemble à l’aide des vis (V).
Répéter ces étapes pour les rails de bas de porte
restants (I1 et I2) tel qu’illustré.
Step 6
6.1 Insert two nuts (Z) into each of the tracks of the
bottom door tracks (I1 and I2).
6.2 Slide half of a union bar (T4) into the bottom
door track (I1) and attach using the screws (V)
as illustrated.
6.3 Slide the second half of the union bar (T4) into
the bottom door track (I2) and attach using the
screws (V) as illustrated.
Repeat this process for all remaining door
tracks (I1 and I2) as illustrated.
I2
I1
I2
Z
Z
Z
Z
I1
X4
VX16
I2 X4
ZX16
I1 X4X4
T4

15
1
I2
I2
I2
I2
T4
T4
I1
I1
I1
I1
2
V
T4
I1
1
X4X4
V
I1
I2
2

16
Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
Étape 7
7.1 Attacher les rails de bas de porte longs (I1 et I2)
aux colonnes (C) en utilisant les vis (V).
Step 7
7.1 Attach the long bottom door tracks (I1 and I2)
to the columns (C) using the screws (V).
VX8

17
X4
V
C
C
C
C
C
I2
I2
I2
I2
I1
I1
I1
I1
1
11
1
1

18
Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
Étape 8
8.1 Installer les barres de toit de coin (G) au connecteur
de toit intérieur (O2) en utilisant les vis (V).
Répéter cette étape pour les barres de toit de
coin (G) restantes.
Step 8
8.1 Install the corner roof bars (G) to the inside roof
connector (O2) using the screws (V).
Repeat this step for all remaining corner roof
bars (G).
VX8
GX4
O2 X1

19
X4
V
G
O2
O2 G
G
G
G

20
Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
Étape 9
9.1 Placer la structure du toit sur le dessus des moulures.
9.2 Visser les barres de coin de toit (G) aux colonnes (C)
en utilisant les vis (V).
Step 9
9.1 Place the roof structure on top of the ogees.
9.2 Screw the corner roof bars (G) to the
columns (C) using the screw (V).
VX4
