KIRAMI FinVision Nordic Misty User manual


KIRAMI FinVision® -sauna Nordic misty



page 2
page 38
page 74
page 110
page 146
page 182



16.6.2023 Versio: 3.1






Contents






 

1

Käyttöohjeet
KIRAMI FinVision® -sauna Nordic misty
Tarkasta toimituksen sisältö viipymättä!
Tutustu huolella ja säilytä ohjeet tulevaisuutta varten.
Kirami Oy
Villiläntie 2 tel. [phone] info@kirami.
FI-32730 Sastamala www.kirami.
Finnish
2

Kirami FinVision®-sauna Nordic mistyn toimitussisältö
Kirami FInVision® -sauna Nordic misty 1 kpl
Seuraavat osat on pakattu saunaan sisälle
1. Sokkelilauta eteen ja taakse 2 kpl
2. Terassiruuvi Ruuvi RST 4,2 x 55 mm Wubau TX20
(Ruskea) 12 kpl
3. Oven kahva 2 kpl
4. Ruuvi 80mm, Kuusiokolo 2 kpl
5. Tulppa 2 kpl
6. Oven lukko 1 kpl
7. Saunajakkara 1 kpl
8.
Lisätarvikelaatikko:
Käyttöohje, ulkoseinien sävyistä petsiä, parainiölyä, siveltimet, hanskat ja
tulitikut
3

Kirami FinVision -sauna toimitussisältö sähkökiukaalla
1. Harvia Virta Combi 1 kpl
2. Kiukaan aluspelti 1 kpl
3. Kiuaskivet (Iso) 4 kpl
Kirami FinVision -sauna toimitussisältö puukiukaalla
4. Harvia Legend 240 / Harvia Legend 240 GreenFlame 1 kpl
5. Legend-kiukaan savuputken suoja WL300
(Kivikori) 1 kpl
6. Suoja-alusta kiukaan alle 1 kpl
7. Suojapelti kiukaan eteen 1 kpl
8. Kiuaskivet (Iso) 12 kpl
9. Saunapiipun Savupeltijakso Harvia musta
(Vain Suomi ja Ruotsi) 1 kpl
10. Kiuaskivet (Pieni) 2 kpl
4

11. Piippupaketti 1 kpl
11 A.Teräspiippu 1 kpl
11 B.Savuputki 1 kpl
11 C.Läpivientilaippa sisäkattoon 2 kpl
11 D.Ruuvit läpivientilaipalle
4,2x13 wronic 8 kpl
11 E.Eristevilla 2 kpl
11 F.Kiinnityspanta villaan ja suojiin 1 kpl
11 G.Silikoni 1 kpl
11 H.Sadekaulus 1 kpl
11 I. Kiristyspanta sadekaulukseen 1 kpl
11 J. Sadekauluksen kiinnitysruuvit 1 ps
11 K. Sadehattu 1 kpl
11 L. Ruuvit teräspiipun yläpäätyyn 3 kpl
5

TOIMITUKSEN TARKISTUS
Suosittelemme aina tarkistamaan ennen rahtikirjan kuittaamista, että olet saanut ehjän pakka-
uksen. Jos huomaat myöhemmin saunan sisällöstä puuttuvan jotain, ota yhteyttä saunan toi-
mittajaan.
YLEISTÄ
Kiramin FinVision® -sauna on kädentaitajan korkealuokkaista viimeistelyä. Valmiiksi pintakäsi-
telty saunan ulkoseinät ovat kuusipaneelia ja sisätilat lämpöhaapaa. Tuote on tarkoitettu vain
ulkokäyttöön.
Saunan pinta-ala on 2,3 metriä kertaa 2,218 metriä, ja korkeutta rakennuksella on räystään
kanssa 2,55 metriä. Sauna on mitoitettu 4–6 hengelle.
6

Moduuleita on mahdollista siirrellä:
1. Nostoliinat (Suositellaan käytettäväksi kun moduulit nos-
tetaan viimeiseen paikkaansa).
Varmista että liinat kestää nostamisen.
2. Trukki (Suositellaan käytettävksi kun moduulit nostetaan
autosta pois).
Trukkipiikkien oltava vähintään 2 metriä pitkät
3. Pumppukärryt (Suositellaan käytettäväksi kun moduulei-
ta siirrellään lattialla).
Piikkien oltava vähintään 2 metriä pitkät
Saunaa siirrettäessä tulee nostoliinat, trukinpiikit tai pitkät pumppukärryt asettaa saunan alle
siten, että kuljetustuki tukee elementtejä mahdollisimman hyvin koko noston ajan ja sauna py-
syy suorassa sekä kantavuus tasaisena.
Katso esimerkkikuvista, kuinka sauna nostetaan paikoilleen trukinpiikeillä tai nostoliinojen avul-
la.
SAUNAN KULJETUS JA PAIKALLEEN NOSTO
7

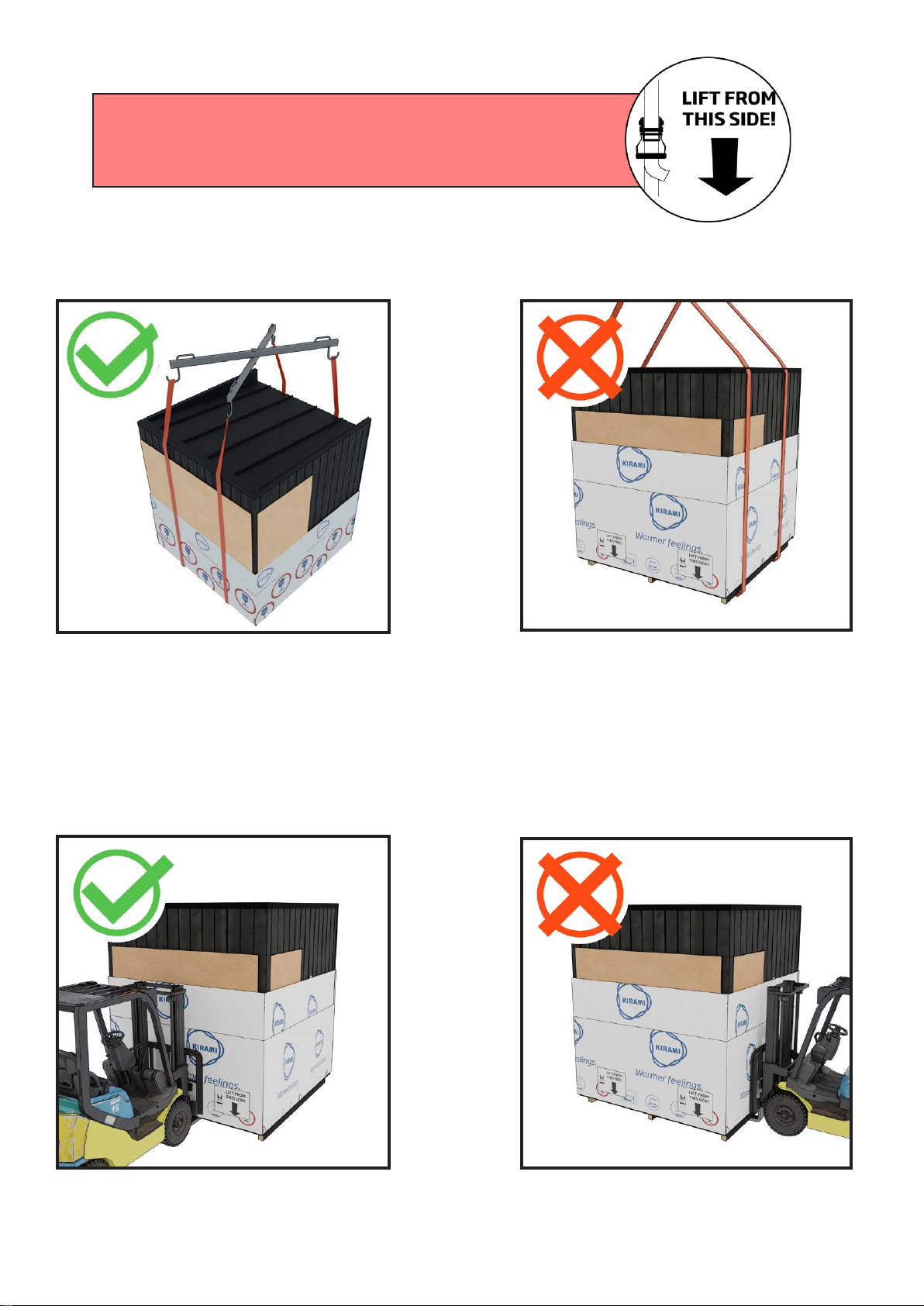

Asettele liinat siten että ne menevät etu-
seinältä takaseinälle.
Älä ikinä nosta saunan sivuseiniltä.
Tämä johtaa saunan vaurioitumiseen.
Aja trukki saunan alle etuseinän puolelta. Älä ikinä nosta saunaa sivuseinältä.
Tämä johtaa saunan vaurioitumiseen.
Nostaminen liinoilla
Nostaminen trukilla
Sauna pitää nostaa siltä seinän puolelta, josta löytyy
tämä merkki. Liinat/trukinpiikit pitää asetella merkkien
kohdalle.
8

Pohjan voi tasata kivimurskeella tai jos haluaa
kiinteämmän pohjan, sen voi valaa betonista.
Jos haluat eristää pohjan, niin suosittelemme
laittamaan vähintään 5-10 cm routalevyä soran
alle, tämä katkaisee tehokkaasti maan alta siirty-
vän kylmäsillan.
Älä ikinä sijoita saunaa suoraan maan pääl-
le.
Perustukset
Huomioi mahdolliset huoltotoimenpiteet asennuspaikkaa valitessasi. Takuu ei korvaa mitään
välillisiä kuluja kuten terassien purkua tai rakentamista. Ennen pohjien tekoa on myös hyvä val-
mistella vedenpoisto saunasta eteenpäin lopulliseen sijoituspaikkaan (saunasta on oma veden-
poisto asennettuna valmiiksi)
Ruuvipaaluilla perustaminen
Markkinoilla on erikokoisia, -pituisia ja -tyyppejä ruuvipaalu-
ja. Valikoima on laaja, sillä ruuvipaalun valintaan vaikuttavat
myös muut asiat kuin ruuvipaalun koko ja kantavuus.
Sopiva malli valitaan maaperän tyypin ja routarajan syvyyden
mukaan.
Voit asentaa ruuvipaalut itse, mutta kysy ammattilaiselta
neuvoa sopivan mallin valinnassa.
9

Suosittelemme asettamaan kovan alustan päälle betonilaattoja lisäkorotukseksi sekä laattojen
päälle kattohuopaa (bitumihuopa) laatan leveydelle.
Kun saunan pohja jää selvästi ilmaan, se tuulettuu ja kuivuu hyvin.
On tärkeää myös huolehtia, ettei sauna jää pitkän nurmikon tai heinikon ympäröimäksi, sillä se
estää puun hengityksen ja edistää mätänemistä. Saunan alaosan tulee aina päästä tuulettu-
maan.
Alapuolelta löydät tarkemmat mittatiedot betonilaattojen asettelusta.
Perustukset - Betonilaatat
10

123
45

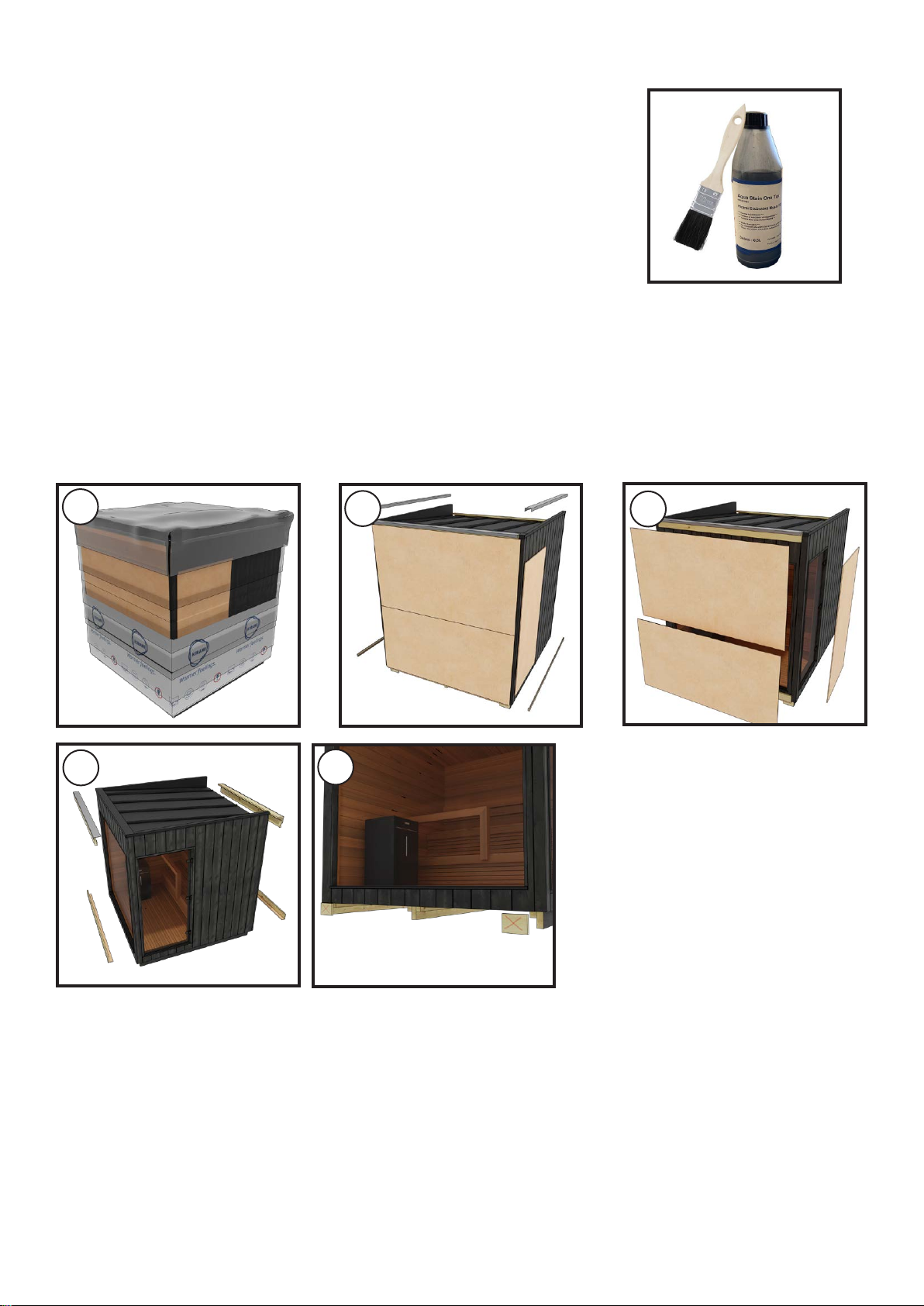

Kuljetussuojien poisto
Poista suojat kuten kuvissa. Suojavanerit (Kuva 3) ja laudat (Kuva 4) ovat kiinnitetty ruuveilla.
Saunan etu- ja takaosaan kuljetustukiin on myös kiinnitetty vanerit (Kuva 5) suojaamaan poisto-
putkea ja sähköliitäntää, poista nämä suojat.
Sauna toimitetaan muuten kokonaisena. Vain kiuas, savuhormi,
ovenkahva ja sokkelilaudat asennetaan paikoilleen asiakkaan
toimesta. Kuljetuksessa saunan oma pohja toimii kuljetusalustana,
joten saunan voi asettaa suoraan asiakkaan valmistaman pohjan
päälle.
Saunan ympärille on kuljetusta varten laitettu:
1. Suojakelmu ja kuplamuovi
2. Vanerit ja laudat (kiinnitetty ruuveilla)
3. Katon sivu- ja etuseinällä suojapellit
Poista nämä suojat vasta, kun sauna on paikoillaan lopullisella sijoi-
tuspaikallaan, jotta saunan lasit pysyisivät ehjinä.
11

Ilmanvaihto
Löylyhuoneen ilmanvaihto on toimiva: raitis ilma
johdetaan saunaan kiukaan lähellä olevan tu-
loilmaventtiilin kautta. Ilma pääsee poistumaan
saunan poistoilmaventtiilin kautta joka löytyy
takaseinältä.
Saunahuone tulee kuivattaa huolellisesti aina
kiukaan/höyrystimen käytön jälkeen. Kuivu-
misen nopeuttamiseksi voi kiuasta pitää päällä
ja samalla saunan tuuletuksen mahdollisimman
suurella. Jos kiuasta käytetään kuivatukseen on
myös varmistettava, että kiuas on mennyt pois
päältä säädetyn ajan jälkeen.
1. Vedenpoisto on aina oven
puolella.
2. Kouru lattian alla.
3. Ø50 mm PVC putki johdattaa
veden takaseinälle.
Saunassa käytetään vähäisiä
määriä vettä, joko saunan pesuun
tai omaan peseytymiseen. Valitse
saunan sijoituspaikka niin, että
veden tyhjentäminen ei aiheuta
ongelmia.
Suosittelemme tutustumaan
paikallisiin määräyksiin koskien
jätevesien käsittelyä.
Vedenpoisto
12

45
OVEN KAHVAN ASENNUS JA LUKITUS
Kiinnitä kahva saunan sisä- ja ulkopuolelle kuten yllä olevissa kuvissa (Sisäpuolelle kahva jossa
läpi asti reiät). Käytä kiinnittämiseen ruuvi, kuusiokolo (2 kpl). Peitä kahvassa olevat reiät tulpilla.
Ovessa on esiporatut reiät.
RULLASALPA
Saunan lämpö- ja kosteusolosuhteet sekä ulkoilman lämmönvaihtelu
saattaa vaikuttaa saunan oven tiukkuuteen.
Oven tiukkuutta voidaan säädellä rullasalvan ruuvia vääntämällä.
Rullasalpaa on hyvä rasvata ajoittain.
Säätöruuvi
13

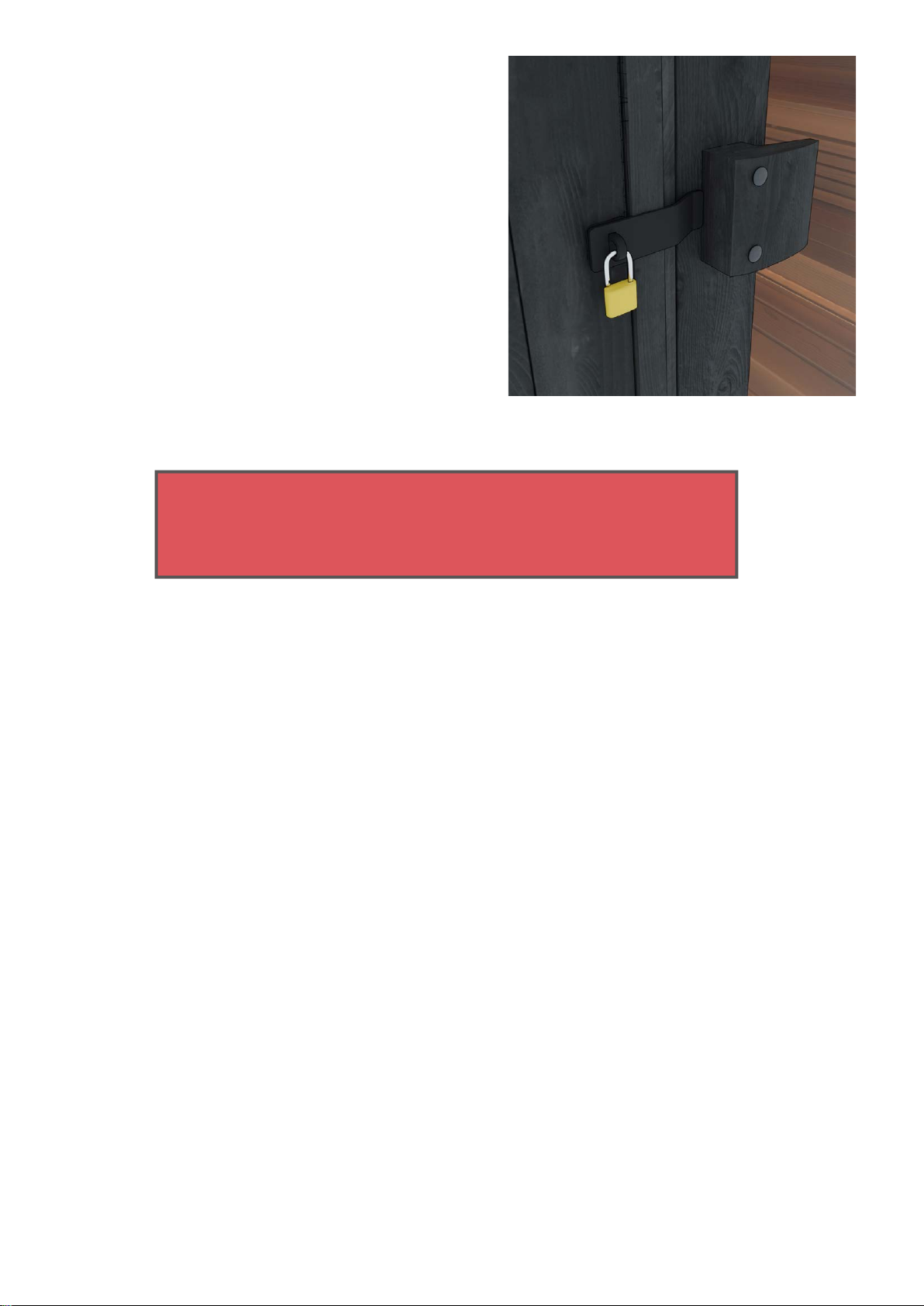

Lukitus
Oven saa lukittua mukana tulevalla ulkopuolisella
lukolla. Lukkosetti sisältää kiinnityssalvan, riippu-
lukon ja 2 avainta. Sauna lukitaan vain, kun sauna
ei ole käytössä. Lukko estää oven aukeamisen
rajummilla ilmoilla ja luo turvaa, etteivät lapset
pääse saunaan ilman aikuisten läsnäoloa.”
Sauna tulee olla lukittuna, kun sitä ei käytetä. Näin
estetään oven aukeaminen ja rikkuminen esim. myrs-
kysäässä
14

2
2
1
1
HARVIA VIRTA COMBI -HÖYRYSTINKIUAS ASENNUS JA KÄYTTÖ
Harvia Virta Combi-höyristinkiuas toimitetaan erillisessä pakkauksessa (kiuaspakkaus löytyy
saunan sisältä). Pakkauksen sisällä on tarkemmat kiukaan asennus- ja käyttöohjeet.
Huom! Älä kytke päävirtaa saunaan ennen kuin olet
asentanut kiukaan.
Saunaan tulevan liitosjohdon tulee olla 5x2,5mm
ja sulakkeiden 3x16A.
2. Asettele kiukaan aluspelti
lattialle kiuasta varten sahattuun
aukkoon.
3. Asettele kiuas aluspellin päälle.
1. Irroita nauha kiuaspaketin ympäriltä ja
poista pahvilaatikko varovasti kiukaan pääl-
tä sillä kiukaaseen on kytketty sähköjohdot
valmiiksi asennuksen helpottamiseksi.
15

4. Vedä alalauteen alla oleva lattiaritilä paikalleen. Lattiaritilöiden rungosta löytyy lovet joiden
lävitse kiukaan sähköjodot menevät takaseinälle.
5. Asettele kivet kiukaaseen. Katso tarkem-
mat ohjeet kiukaan mukana toimitettavasta
ohjeesta
6. Asettele saunajakkara paikoilleen lauteen
eteen.
16

2
1
7. Kytke virta saunalle. Liitäntä löytyy sau-
nan takaa kiukaan puolelta. Liitosjohdon
tulee olla 5x2,5mm ja sulakkeiden oltava
3x16A.
8. Asenna lopuksi sokkelilaudat kuljetustukiin eteen ja taakse, käytä kiinnittämiseen 6 kpl rus-
keita terassiruuveja per sokkelilauta.
17

Kiuas, höyrystin ja/tai valaistus päälle
Kiuas ja höyrystin kytketään päälle ja pois toisistaan riippumatta.
Kytke kiuas päälle painamalla kiukaan I/O-painiketta ohjauspaneelissa.
Kytke höyrystin päälle painamalla höyrystimen I/O-painiketta ohjauspaneelissa.
Huom! Kirami FinVision® -sauna ei sisällä mekaanista ilmastointia
Kiukaan ja/tai höyrystimen käynnistyttyä näytössä esitetään edellisellä käyttökerralla asetettu-
ja arvoja viiden sekunnin ajan. Esitettävät arvot (lämpötila/ilmankosteus/päälläoloaika) riippu-
vat siitä, mitkä laitteet on käynnistetty.
Vastukset sammuvat, kun haluttu lämpötila ja/ tai ilmankosteus saunahuoneessa on saavutet-
tu. Ylläpitääkseen haluttua lämpötilaa ja/tai ilmankosteutta ohjauskeskus syöttää virtaa vastuk-
sille jaksoittain.
KIUASTA EI SAA KÄYTTÄÄ ILMAN KIVIÄ. VAJAATÄYTTEINEN KIVITILA
AIHEUTTAA PALOVAARAN!
Kun ohjauskeskus on kytketty sähköverkkoon se on valmiustilassa ja valmiina käyttöön. I/O-pai-
nikkeiden taustavalot loistavat ohjauspaneelissa.
VAROITUS! Tarkista aina ennen kiukaan päällekytkentää, ettei kiukaan päällä tai lähietäisyydellä
ole mitään tavaroita.
KIUKAAN JA HÖYRYSTIMEN KÄYTTÖ
18

Kiuas ja/tai höyrystin pois päältä
Kiuas ja/tai höyrystin sammuu ja ohjauskeskus siirtyy valmiustilaan, kun
• I/O-painiketta painetaan
• päälläoloaika loppuu tai
• toimintaan tulee häiriö.
Jos vesisäiliöstä loppuu vesi, höyrystin sammuu, vesimäärän varoitusvalo vilkkuu ja näytössä
lukee teksti “OFF”.
Jos pinta-anturiin tulee vika, höyrystimen ylikuumenemissuoja laukeaa, vesimäärän varoitusva-
lo vilkkuu ja näytössä lukee teksti “OFF”.
Valaistus
Saunassa on valmiiksi asennetut led-valot selkänojalla ja alalauteen etuosassa.
Sytytä tai sammuta valot painamalla ohjauspaneelin painiketta.
Esilämmitys ennen saunan käyttöä
Ennen ensimmäistä lämmitystä on saunasta hyvä pyyhkiä pölyt kostealla rätillä tai suihkutta-
malla vettä esimerkiksi puutarhaletkulla. Jos käytät pesuaineita, niin käytä luontoa säästäviä ja
saunaan soveltuvia aineita, kuten Kiramin Biopesua. Tarkista vielä, että kiukaassa on tarpeeksi
kiviä ohjeistuksen mukaan ja paloturvapelti on paikoillaan eikä mitään helposti syttyvää ole
kiukaan lähettyvillä (esim. tekstiilejä ei saa kuivattaa kiukaan päällä tai välittömässä läheisyy-
dessä). Muista aina vartioida kiuasta ja huolehdi, etteivät pienet lapset tai eläimet pääse yksin
lämmitetyn kiukaan läheisyyteen.
Saunominen
Tärkeintä on huolehtia nesteytyksestä eli veden juonnista saunoessa. Huolimatta siitä, että
saunominen on hyvä terveydelle, tulee sinun aina kuunnella kehoasi. Sopiva löyly on oikean läm-
mön, kosteuden ja ilmanvaihdon yhteissumma. Suomessa on normaalia saunoa 70-80 asteen
lämmössä. Löylyjen kannattaa kuitenkin olla ainakin 70-asteiset, jotta mahdolliset bakteerit
kuolevat.
Vältä saunomista alle puolenvuoden ikäisten vauvojen kanssa, koska heidän lämmönsietoky-
kynsä ei ole vielä kehittynyt. Saunomisen voi aloittaa puolen vuoden ikäisenä pienissä määrissä,
ilman löylyn heittoa ja alalauteelta käsin. Jos sinulla on jokin sairaus, niin kuuntele aina lääkärin
suosituksia saunomisesta.
Ota huomioon, että kiuas ja sen osat kuumenevat, kun kiuasta lämmitetään. Käytä aina suoja-
käsinettä koskettaessasi kiukaan osia. Liiku saunassa varovasti, koska saunan lattia ja lauteet
saattavat olla liukkaita.
19

KATSO TARKEMMAT OHJEET OHJAUSPANEELIN MUKANA
TOIMITETTAVASTA KÄYTTÖOHJEESTA TAI OHEISESTA LINKISTÄ
https://mediabank.harvia.com/catalog/Harvia/r/964/viewmode=previewview/qsr=CX110C
20
