Klarstein 10028519 User manual

10028519 10028520 10028521
Saugroboter

2
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befol-
gen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und
unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung.
Technische Daten
Artikelnummer 10028519, 10028520
Stromversorgung Ladegerät 220-240 V ~ 50-60 Hz
Stromversorgung Hauptgerät 14,4 V / 2200 mAh NiMH-Akkublock
Sicherheitshinweise
• Bitte lesen und Sie alle Warnungen und Anweisungen durch, die in dieser Anleitung aufgeführt sind.
• Stromversorgung: Das Gerät darf nur mit der passenden Netzspannung betrieben werden.
• Halten Sie das Gerät und das Netzkabel fern von Wasser.
• Meiden Sie direktes Sonnenlicht und Hitze.
• Öffnen Sie nie das Gehäuse. Es dürfen keine metallenen Fremdkörper in das Gerät gelangen.
• Ziehen Sie bei längerer Nichtbenutzung den Netzstecker aus der Steckdose.

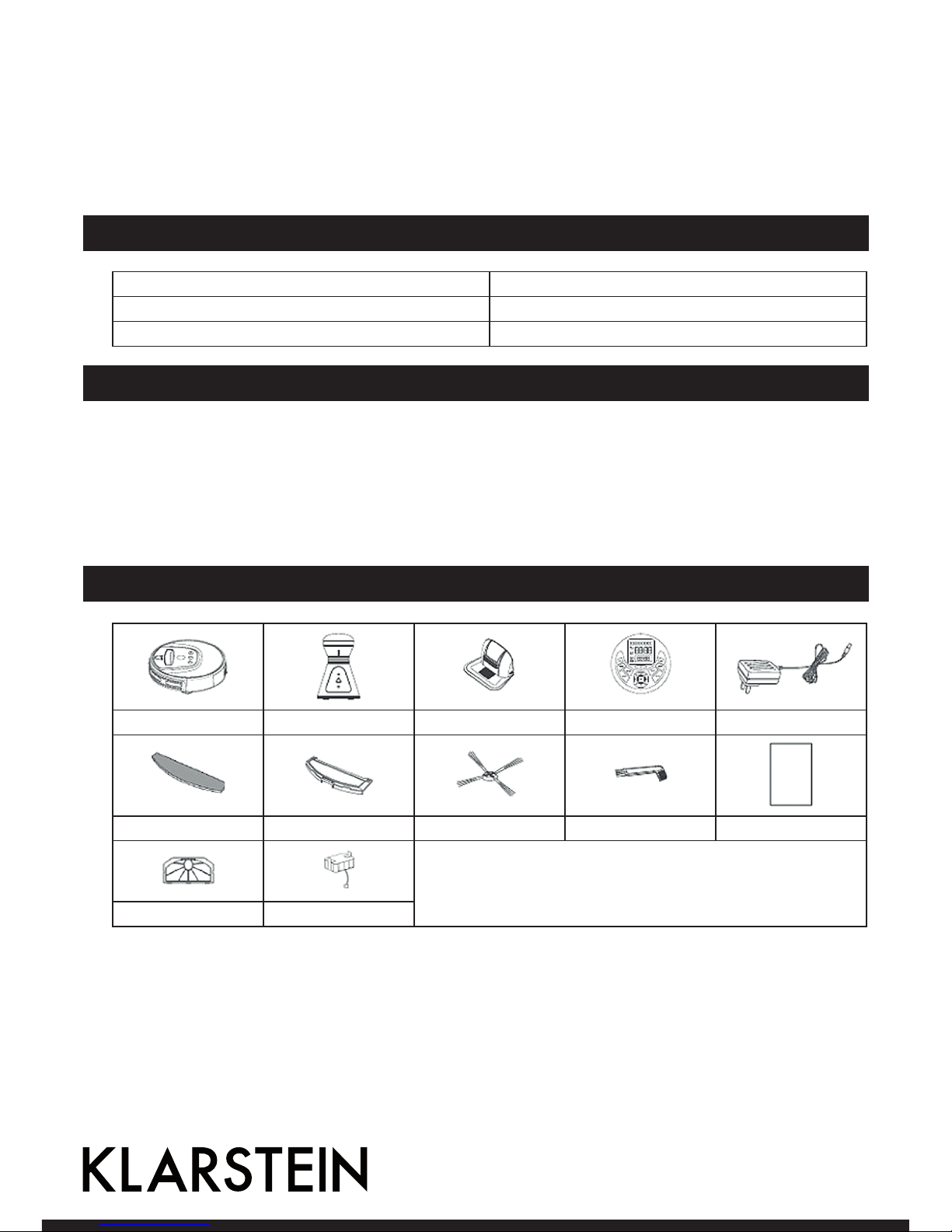

Lieferumfang
Hauptgerät Abstandshalter Ladestation Fernbedienung Netzteil
Mop Mophalter Seitenbürsten Staubpinsel Anleitung
Das Gerät verfügt über einen Ein/Aus-Schalter. Wenn Sie das
Gerät einschalten, befindet es sich im Standby-Modus und
erwartet die Befehle mittels Fernbedienung oder Bedienfeld.
Filter Akku

3

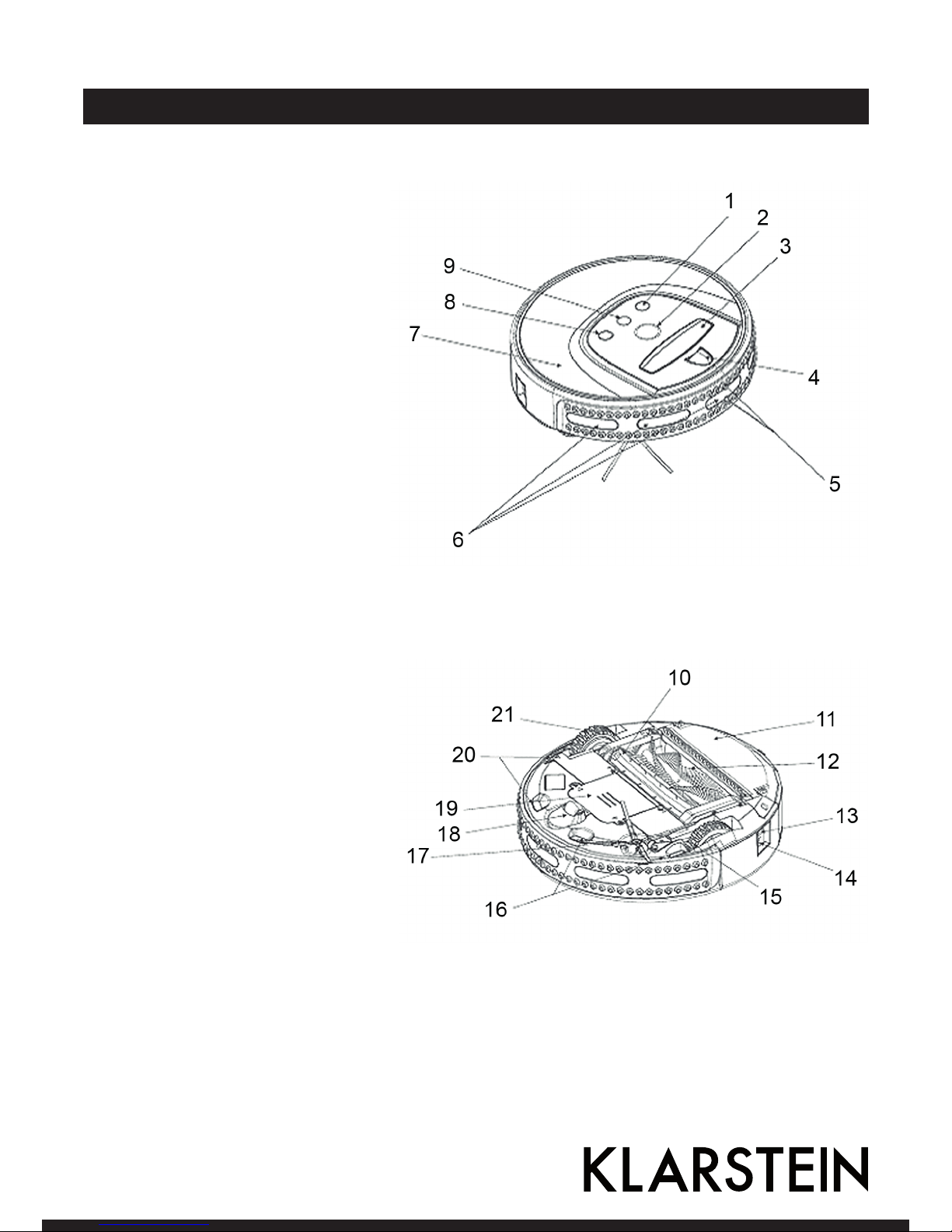

Geräteübersicht
Oberseite
1 Automatische Reinigung
2 An/Aus LED-Leuchte
3 Tragegriff
4 Signalempfänger
5 Ladeelektrode
6 Wandsensoren
7 Obere Abdeckung
8 „Aufladen“-Taste
9 Punktreinigung
Unterseite
10 Bodenbürste
11 Staubbehälter
12 Hauptbürste
13 Netzschalter
14 Netzanschluss
15 Rad links
16 Sensor
17 Seitenbürste
18 Vorderrad
19 Akku-Abedeckung
20Sensor
21 Rad links

4
Batterien einlegen
Ersetzen der Batterien/Hauptgerät
Ersetzen Sie die Batterien wie auf dem Bild zu sehen. Beachten Sie dabei die richtige Polung.
Ersetzen der Batterien/Wandabstandshalter
Ersetzen Sie die Batterien wie auf dem Bild zu sehen. Beachten Sie dabei die richtige Polung.
Ersetzen der Batterien/Fernbedienung
Ersetzen Sie die Batterien wie auf dem Bild zu sehen. Beachten Sie dabei die richtige Polung.

5
Bedienung
Ersetzen der Batterien/Wandabstandshalter
Ersetzen Sie die Batterien wie auf dem Bild zu sehen. Beachten Sie dabei die richtige Polung.
AUTO-Taste (automatische Reinigung)
Drücken Sie diese Taste, um den automatischen Reinigungsmodus zu aktivieren/deaktivieren. Sollten Sie die-
sen Modus gewählt haben, säubert der Roboter automatisch eine Fläche, wenn die Leitung des Akkus stark
nachgelassen hat, sucht das Gerät selbstständig die Ladestation auf.
SPOT-Taste (Punktreinigung)
In diesem Modus säubert das Gerät intensiv eine Fläche von ca. 1m² spiralförmig (90cm Durchmes- ser) 2-3
Minuten. Dieser Modus ist geeignet für starke Bodenverschmutzungen. Wenn die Leitung des Akkus stark
nachgelassen hat, sucht das Gerät selbstständig die Ladestation auf.
CHARGE-Taste
Drücken Sie diese Taste, damit der Roboter automatisch die Ladestation aufsucht.
Manuelle Aufladung
Sie können das Netzteil oder die Dockingstation zum Laden des Saugroboters verwenden. Verbinden Sie das
Gerät über den Netzanschluss mit dem Netzteil und einer geeigneten Steckdose.
Wenn Sie den Roboter über die Dockingstation aufladen möchten, schließen Sie zuerst die Station an das
Stromnetz an, platzieren Sie den Saugroboter auf der Ladestation und stellen Sie sicher, dass der Kontakt der
Elektroden hergestellt ist.
Während des Ladens blinkt die LED-Anzeige, sobald das Blinken aufhört, ist das Gerät geladen.
Automatische Aufladung
Ist der Batteriestand niedrig, vernehmen Sie ein Piepsen und der Roboter kehrt automatisch zur
Ladestation zurück.
Drücken Sie während des Betriebes die Taste „CHARGE“ auf dem Gerät selbst oder auf der Fernbe- dienung,
kehrt der Roboter ebenfalls zur Ladestation zurück.

6

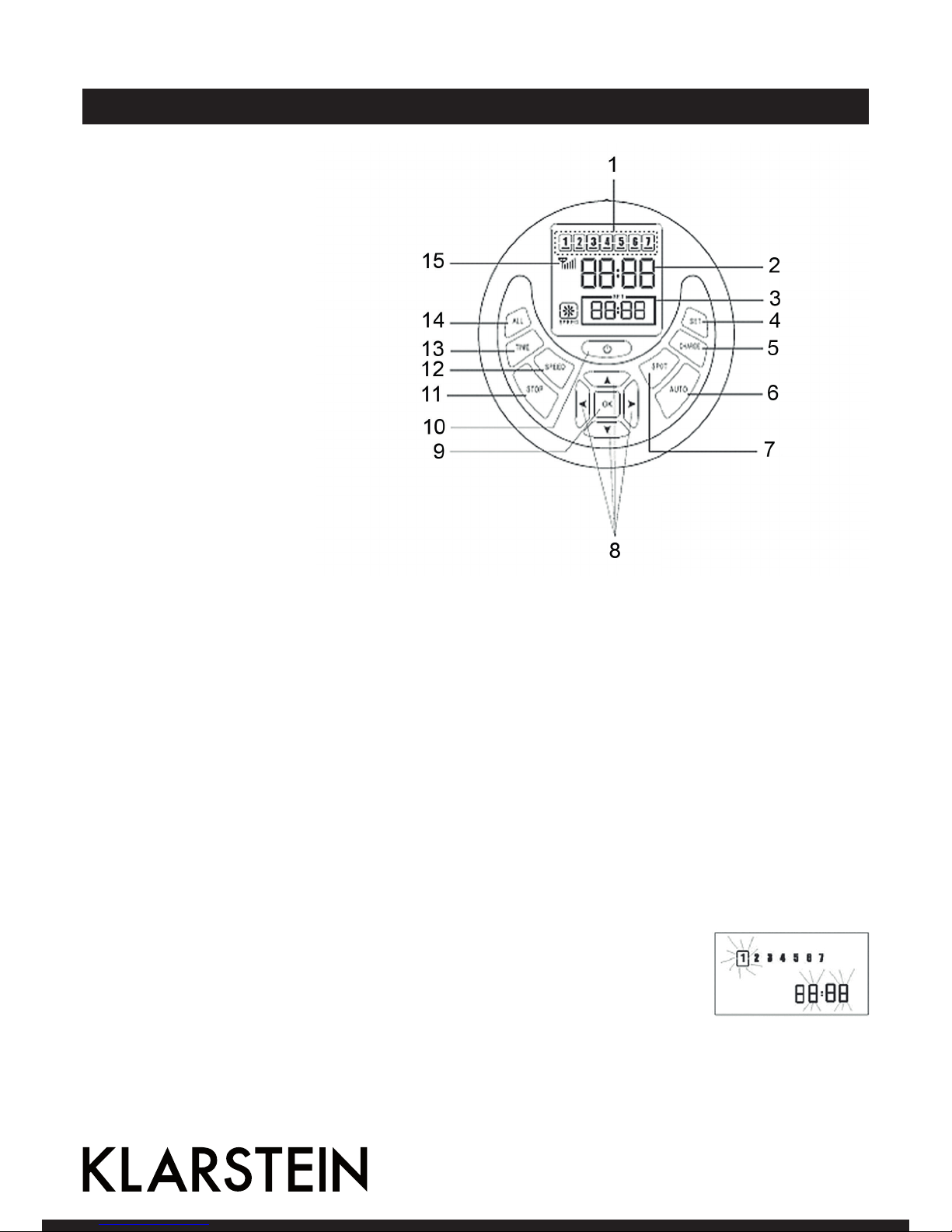

Fernbedienung
1 Wochentage
2 Zeitanzeige
3 Voreingestellte Zeit
4 Voreinstellung Reinigung
5 „Zur Ladestation“
6 Automatische Reinigung
7 Punktreinigung
8 Richtungstasten
9 Bestätigen
10 An/Aus-Taste
11 Stopp
12 Geschwindigkeitsregler
13 Aktuelle Uhrzeit einstellen
14 Voreinstellung:
Ladeindikatoren „Aus“
15 Signalstärke
Anmerkung: In einigen Fällen muss Fernbedienung mit dem Hauptgerät synchronisiert werden. Stellen Sie
sicher das Beide Geräte aufgeladen sind und befolgen Sie die nächsten Schritte:
A. Schalten Sie den Saugroboter ab.
B. Drücken und halten Sie die „OK“-Taste auf der Fernbedienung;
C. Schalten Sie den Saugroboter an.
D. Nachdem der Saugroboter zwei oder drei Mal gepiepst hat, lassen Sie die „OK“-Taste los.
E. Damit ist die Synchronisierung abgeschlossen.
F. Sollten Sie kein Piepsen hören, wiederholen Sie bitte den Vorgang.
Fernbedienung Funktionen
SPEED:
Mit Drücken dieser Taste wählen Sie zwischen zwei Geschwindigkeiten.
TIME:
Mit dieser Taste stellen Sie die aktuelle Uhrzeit und den aktuellen Wochentag ein.
Nachdem Sie die Taste gedrückt haben, stellen Sie mit Hilfe der Pfeiltasten die ge-
wünschten Parameter und Werte ein. Durch erneutes Drücken der „TIME“-Taste
bestätigen Sie Ihre Eingaben. Drücken Sie die An/Aus-Taste, um die Eingabe ab-
zubrechen.

7
SET:
Reinigungszeitpunkte erstellen Sie mit Hilfe dieser Taste. Nachdem Sie die Taste
gedrückt haben, stellen Sie mit Hilfe der Pfeiltasten die gewünschten Parameter
und Werte ein. Zuerst die Wochentage und anschließend die Uhrzeit. Bei einem
gewählten Wochentag(1-7) erscheint unter der Zahl ein Strich Durch erneutes Drü-
cken der „SET“-Taste bestätigen Sie Ihre Eingaben. Drücken Sie die An/Aus-Taste
, um die Eingabe abzubrechen. Sie können während der Eingabe der Wochentage
gleichzeitig alle Tage (1-7) auswählen/abbrechen durch Drücken der „ALL“-Taste.
FULL GO:
Ist diese Funktion eingeschaltet beginnt der Roboter mit der Reinigung sobald seine Akkus aufgeladen sind.
Drücken Sie „SET“ und anschließend die Taste „STOP“, auf dem Display erschient mit einem blinkenden „F“.
Drücken Sie die „SET“, damit das Blinken aufhört. Die „FULL GO“ Funktion ist damit aktiviert. Um diese Funkti-
on abzuschalten drücken Sie „SET“ danach „STOP“ und anschließend wieder „SET“. Anmerkung: Ist die „FULL
GO“ -Funktion aktiv sind die eingestellten Reinigungspunkte inaktiv.

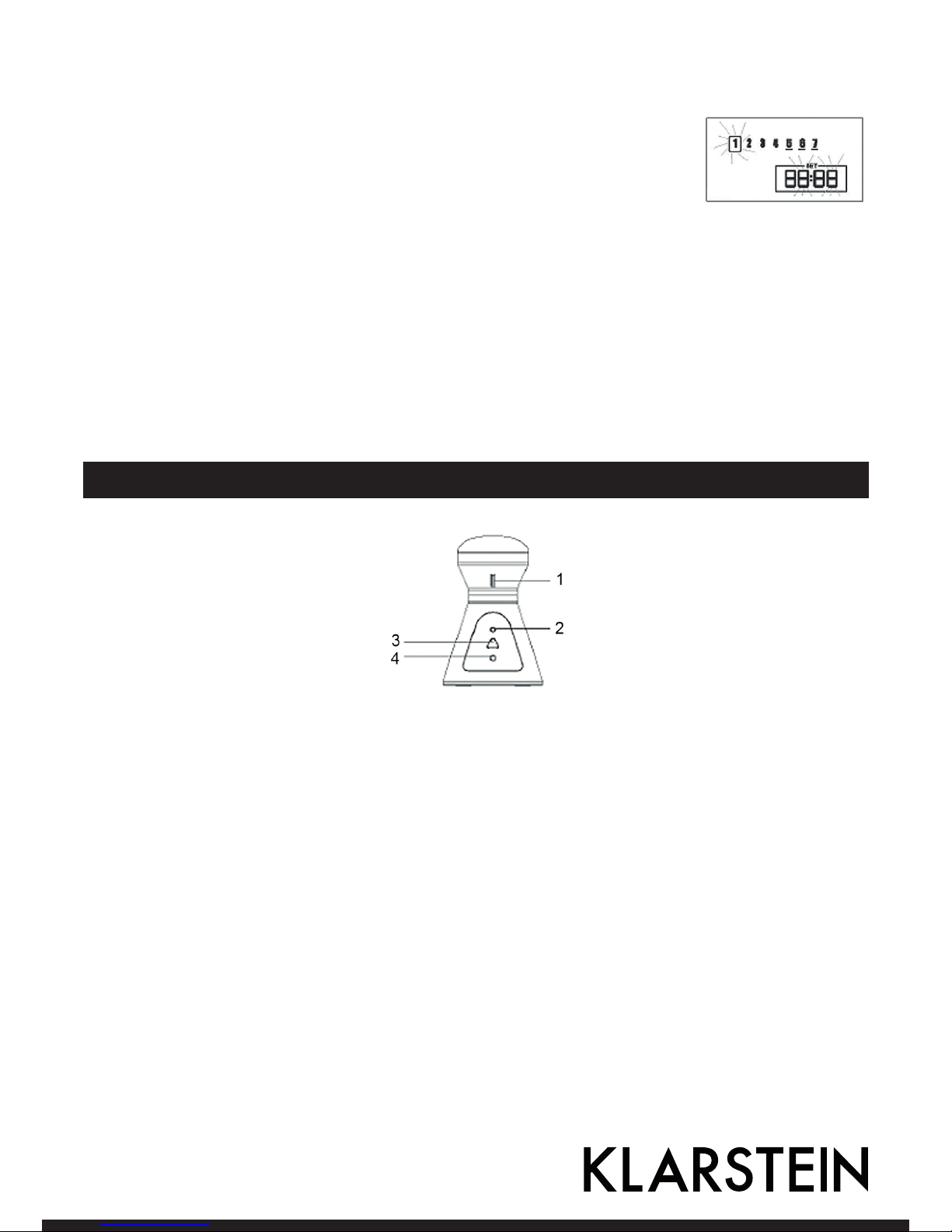

Abstandhalter
1 Infrarotsender
2 LED-Indikator
3 Ein/Aus-Schalter
4 Synchronisationstaste
Anmerkung: Der Abstandhalter muss mit dem Hauptgerät synchronisiert werden. Stellen Sie sicher das Beide
Geräte aufgeladen sind und befolgen Sie die nächsten Schritte:
A. Schalten Sie den Saugroboter ab und den Abstandshalter an.
B. Drücken und halten Sie die „Synchronisation“-Taste auf dem Abstandshalter;
C. Schalten Sie den Saugroboter an.
D. Nachdem der Saugroboter zwei oder drei Mal gepiepst hat, lassen Sie die Taste los.
E. Damit ist die Synchronisierung abgeschlossen.
F. Sollten Sie kein Piepsen hören, wiederholen Sie bitte den Vorgang.

8

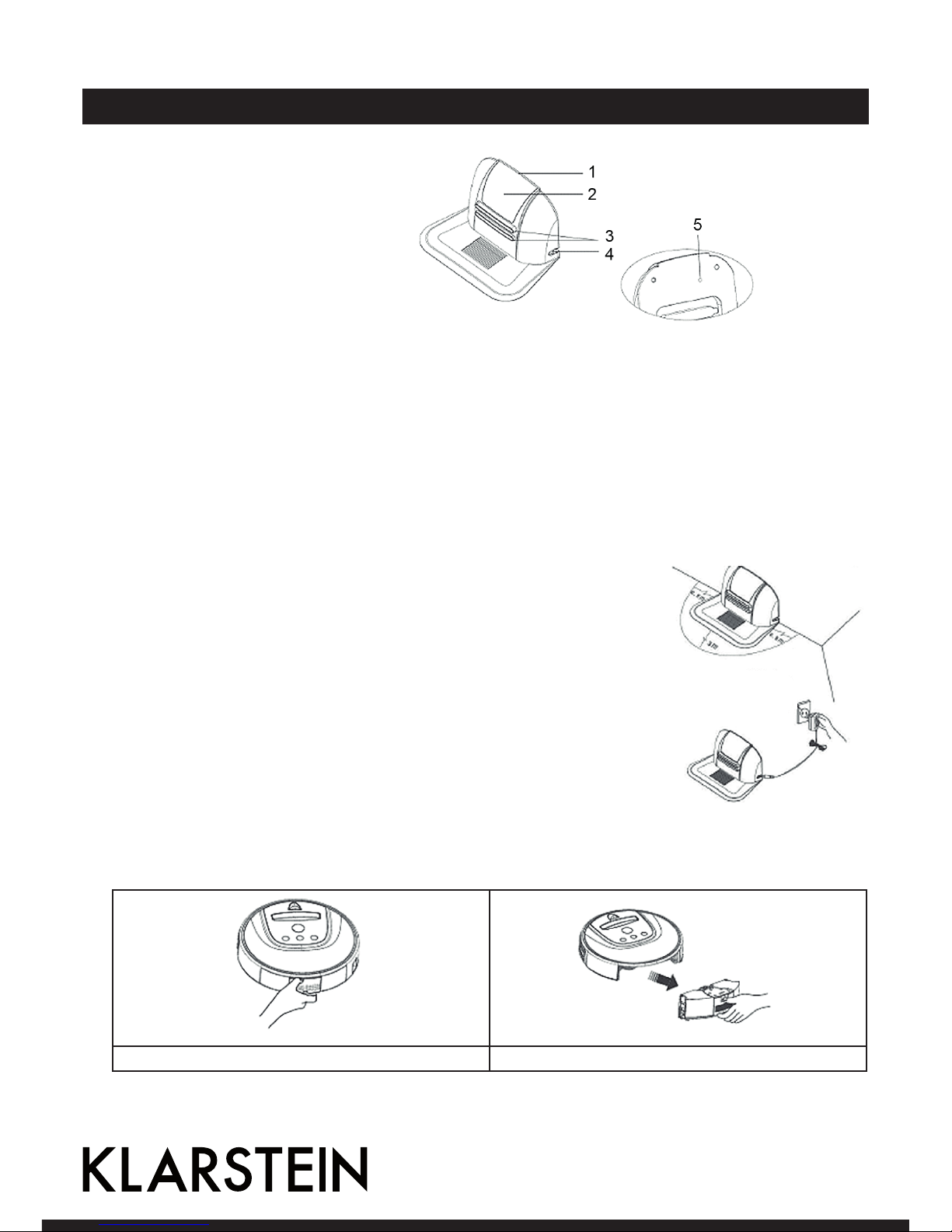

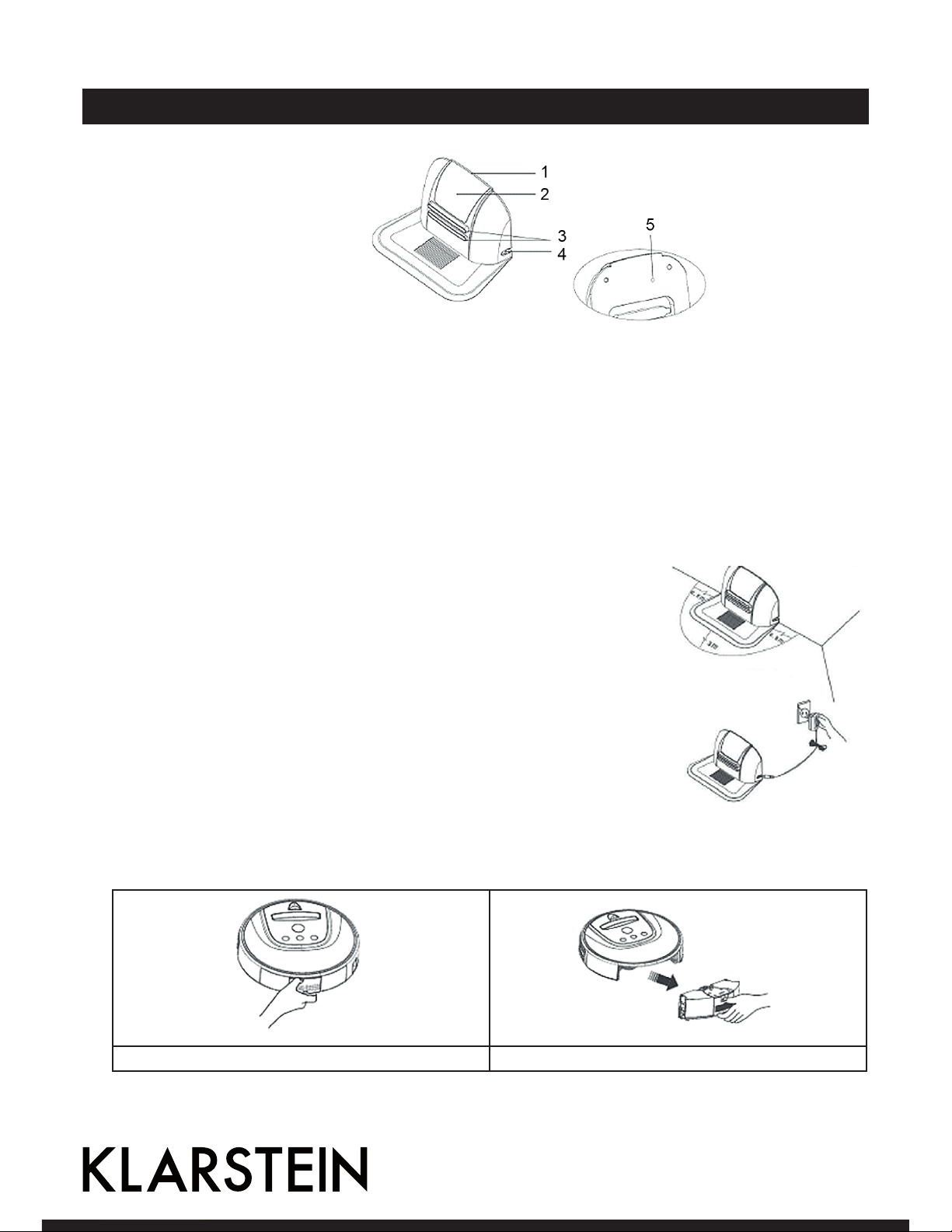

Ladestation
1 LED-Indikator
2 Infrarotsender
3 Ladeelektrode
4 Netzanschluss
5 Synchronisationstaste
Anmerkung: Die Ladestation muss mit dem Hauptgerät synchronisiert werden. Stellen Sie sicher das Beide
Geräte aufgeladen/angeschlossen sind und befolgen Sie die nächsten Schritte:
A. Schalten Sie den Saugroboter ab.
B. Drücken und halten Sie die „Synchronisation“-Taste auf der Ladestation;
C. Schalten Sie den Saugroboter an.
D. Nachdem der Saugroboter zwei oder drei Mal gepiepst hat, lassen Sie die Taste los.
E. Damit ist die Synchronisierung abgeschlossen.
F. Sollten Sie kein Piepsen hören, wiederholen Sie bitte den Vorgang.
Anschließen der Ladestation
1. Installieren Sie die Dockingstation auf dem flachen Boden und mit der
Rückseite der Station an einer Wand.
2. Bitte stellen Sie keine Hindernisse zu den Seiten im Abstand von 0,5 m
und nach vorn im Abstand vom 3 m auf.
3. Stellen Sie sicher, dass die Infrarotsensoren frei von Staub sind. Der Saugro-
boter kann die Dockingstation nicht finden, wenn das Signal versperrt wird.
4. Ist die Ladestation angeschlossen, leuchten die LEDs. Wenn Sie die Be-
leuchtung abschalten wollen, drücken Sie dafür die Taste „ALL“ auf der
Fernbedienung.
Einsetzen und Entnehmen des Staubbehälters
Schematische Darstellung: Drücken Sie den Knopf auf dem Staubbehälter und ziehen Sie diesen raus
Abbildung 1 Abbildung 2

9

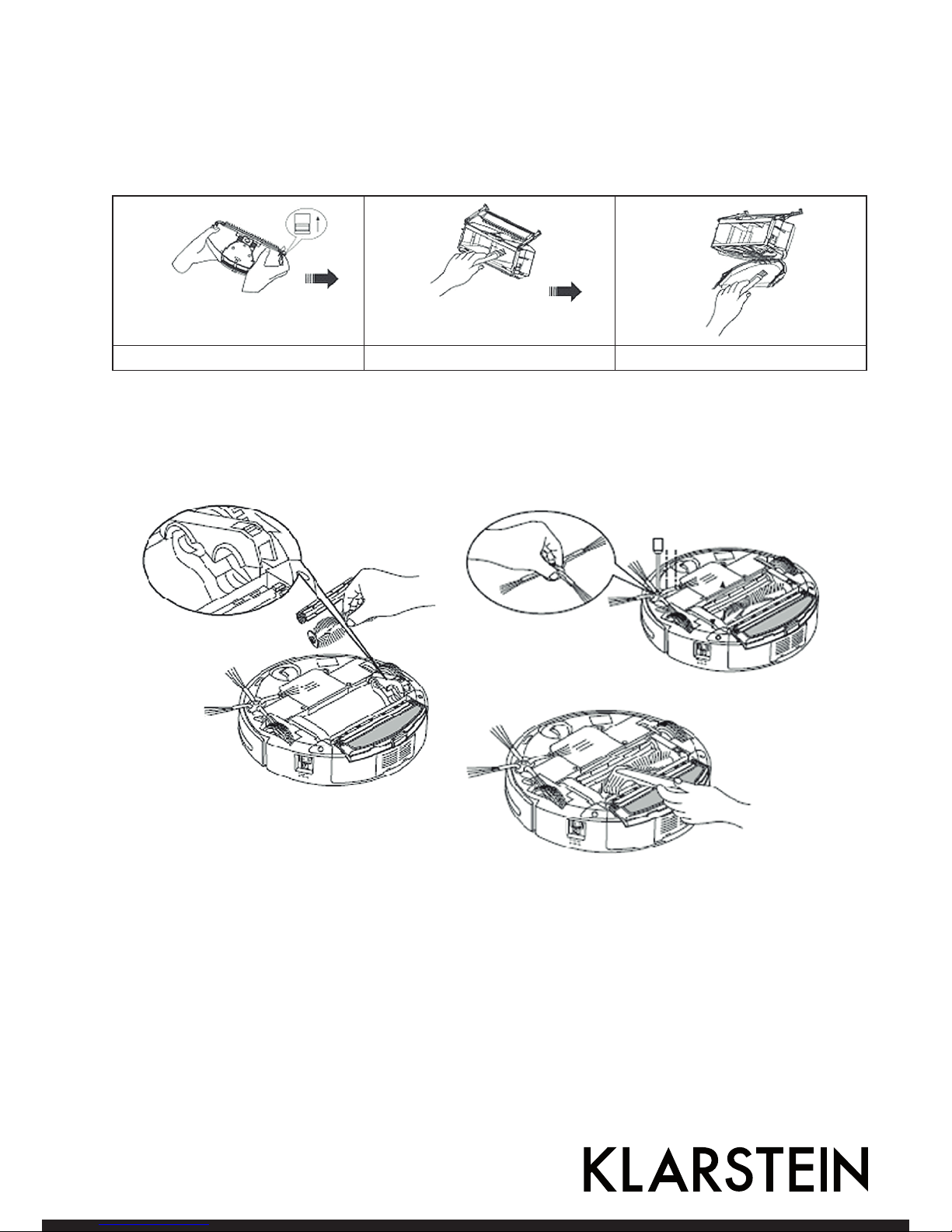

Säubern des Staubbehälters
Schematische Darstellung: Öffnen Sie den Behälter (Abb.1) und befreien Sie ihn vom groben Schmutz. Reini-
gen ihn anschließend mit dem beiliegenden Pinsel (Abb. 2-3).
Abbildung 1 Abbildung 2 Abbildung 3
Einsetzen und Entnehmen der Bürsten
• Schieben Sie den Verschlussriegel nach vorn und öffnen Sie die Abdeckung. Entnehmen Sie die Bürsten.
• Setzen Sie nach der Reinigung alle Bürsten wieder ein und schließen Sie dann die Abdeckung.

10
Fehlersuche und Fehlerbehebung
Der Saugroboter funktioniert nicht oder reinigt schlecht.
1. Schalten Sie das Gerät ein.
2. Kontrollieren Sie den Staubbehälter, Filter, die Seitenbürsten und die Schmutzaufnahme auf Verschmutzungen.
3. Kontrollieren Sie den Ladezustand der Batterien.
Die Fernbedienung funktioniert nicht.
1. Kontrollieren Sie die Batterien der Fernbedienung.
2. Kontrollieren Sie die Batterien des Saugroboters.
3. Kontrollieren Sie den eingegebenen Code mit dem auf dem Hauptgerät.
4. Vergewissern Sie sich, dass Sie sich in der Sendereichweite der Fernbedienung befinden.
Der Saugroboter lädt nicht automatisch.
1. Kontrollieren Sie, ob das Netzteil angeschlossen ist und die LED der Ladestation leuchtet.
2. Kontrollieren Sie, ob die Batterien eventuell zu schwach sind. Wenn ja laden Sie das Geréit direkt.
3. Der Weg zur Ladestation muss frei sein.
4. Benutzen Sie die Fernbedienung. um den Saugroboter zur Ladestation zu führen.
Erhöhter Lärmpegel während der Reinigung
1. Reinigen Sie den Staubbehfilter und Filter.
2. Kontrollieren Sie Bürsten und Seitenbürsten auf Verschmutzungen.
3. Falls die Geräusche immer noch vorhanden sind, wenden Sie sich an den Verkäufer.
Das Gerät hält an und klingelt unregelmäßig.
1. Kontrollieren Sie, ob die eingestellte Reinigungszeit vorbei ist.
2. Kontrollieren Sie das Display, ob dort Fehlercodes angezeigt werden.(Erklärung siehe unten)
Das Gerät fährt nur rückwärts.
1. Vermeiden Sie den Gebrauch in direktem Sonnenlicht und auf dunklen Fußböden.
2. Kontrollieren Sie die Stoßleiste.
Das Gerät ist die Treppe heruntergefallen.
Reinigen Sie den Bodensensor an der Unterseite vorne.
Der Saugroboter lädt sich nach langer Betriebspause nicht automatisch.
Laden Sie das Gerét zuerst vollständig mit dem Netzteil.
Das Gerät hört auf zu Arbeiten und zeigt keinen Fehlercode an.
Nehmen Sie das Gerät nicht selber auseinander, wenden Sie sich an den Verkäufer.

11
Hinweise zur Entsorgung
Befindet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Pro-
dukt, gilt die Europäische Richtlinie 2002/96/EG. Diese Produkte dürfen nicht mit dem
normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen
zur getrennten Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich
nach den örtlichen Regelungen und entsorgen Sie Altgeräte nicht über den Hausmüll.
Durch die regelkonforme Entsorgung der Altgeräte werden Umwelt und die Gesundheit
ihrer Mitmenschen vor möglichen negativen Konsequenzen geschützt. Materialrecycling
hilft, den Verbrauch von Rohstoffen zu verringern.
Konformitätserklärung
Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.
Dieses Produkt entspricht den folgenden Europäischen Richtlinien:
2014/30/EU (EMV)
2014/35/EU (LVD)
2011/65/EU (RoHS)

12
Dear Customer,
Congratulations on purchasing this equipment. Please read this manual carefully and take care of the following
hints to avoid damages. Any failure caused by ignoring the mentioned items and cautions mentioned in the
instruction manual are not covered by our warranty and any liability.
Technical Data
Item number 10028519, 10028520
Power supply docking station 220-240 V ~ 50-60 Hz
Power supply main body 14,4 V / 2200 mAh NiMH battery pack
Safety Instructions
• Please read and by all warnings and instructions that are listed in this manual.
• Power supply: The device may only be operated with the appropriate line voltage.
• Keep the device and the power cord away from water.
• Avoid direct sunlight and heat.
• Never open the housing. Do not use metallic foreign bodies enter the unit.
• Pull through prolonged disuse the power plug from the outlet.
Packing Content
Main Body Space Isolator Docking Station Remote Control Adapter
Mob Trailing Bar Side Brush Durst Brush Manual
The device has an on/off switch. When you turn on the device,
it is in standby mode and waits for commands by remote con-
trol or control panel.
Filter Battery

13
Product Description
Top View
1 Automatic cleaning
2 Power indicator
3 Handle
4 Signal receiver
5 Auro-charging electrodes
6 Wall detection sensors
7 Top cover
8 „Charge“ button
9 Spot cleaning
Bottom View
10 Floor brush
11 Dust box
12 Main brush
13 Power switch
14 DC socket
15 Right wheel
16 Ground detection sensor
17 Side brush
18 Front wheel
19 Battery cover
20Ground detection sensor
21 Left wheel

14
Battery Replacement & Installment
Replacement/Main body
Release the screw with a screwdriver. Place the positive and negative poles correctly for fear of the damage
due to wrong poles.
Battery replacement of the Space lsolator
Open the cover as per figure. Please the batteries (not inclued with correct polarity (+/-).
Battery replacement of the remote control
Open the cover as per figure. Please the batteries (not inclued with correct polarity (+/-).

15
Operation
Power switch:
Switch on the cleaner to enter into a standby status, the indicator would light on;
Tips:
The power indicator lights on when the cleaner is working; The power indicator blinks during charging; When
the cleaner is fully charged, the power indicator stops blinking;
AUTO (automatic cleaning):
Press AUTO button to let the cleaner automatically clean. When the battery power is at a low level, it will auto-
matically search for the docking station; Press any button on the machine panel to stop cleaning.
SPOT (spot cleaning):
Press SPOT button to automatically enter into an area of 1square meter and clean in a spiral mode for about
2-3 minutes; Press any button on the machine panel to stop cleaning.
CHARGE (charge):
Press CHARGE button, the machine automatically searches for the docking station. Press any button on the
machine panel to stop. NOTE: The default setting of the cleaner system is in fast mode , you can select fast or
slow mode by remote control.
Manual Charging
Turn on the cleaner and connect the out put terminal of the adapter with DC socket of the main boby while
using the adapter for charging. Before charging,turn on the cheaner and connect the adapter with docking
station make sure the cleaner abut against the docking station,and connect the auto- charging electrode well
with that of the docking station.
Press the CHARGE button on the remote control or the machine panel and the cleaner will search the docking
station for charging in a valid scope. When the machine is searching for the docking station, press the CHARGE
key on the machine’s panel or the STOP or CHARGE key on the remote control, to stop the cleaner searching
for the docking station immediately.
During charging, the indicator blinks. When it stops blinking, it indicates the battery is fully charged.
Automatic Charging
In case of low battery during cleaning,the cleaner would toot for 10 times and it auto- matically searches for
the docking station for charging with the CHARGE button light on
Tip: When finish cleaning, the temperature of the battery is a little high, and its charging time will be longer.

16
Remote Control
1 Weekdays
2 Current Time
3 Pre-set time
4 Pre-set cleaning
5 „Charge“
6 Automatic cleaning
7 Spot cleaning
8 Direction buttons
9 Confirm
10 Power button
11 Stop
12 Speed
13 Setting of current time
14 Pre-set to select all or turn
off charging indicators
15 Emission signal
Note: Code check is required before you use the remote control, or it will fail to work. Steps for code check: Ple-
ase ensure the power of the remote control & cleaner are enough, and then according to the following steps.
A: Turn off the cleaner;
B: Press and hold the “OK” button on the remote control;
C: Turn on the machine
D: After the cleaner toot twice or 3 times,release the “OK” button, then the code check set is finished successfully.
Note: If you fail to hear toot twice or 3 times,during the code check,just repeat the above process.
Fernbedienung Funktionen
SPEED:
press “SPEED” button on the remote control, you canchoose fast or slow speed.
TIME:
Press “TIME” button first and then press arrow buttons, you can see a shining spot
on the screen of the remote control switching among hour, minute & weekday (as
shown on Pic). Press arrow buttons to change the parameter and set the hour, mi-
nute & weekday respectively.
14 Pre-set to select all or turn

17
SET:
Press “SET” button first and then press arrow buttons, the shining spot on the
screen of the remote control will switch among hour, minute & weekday (as shown
on Pic 2). Press arrow buttons to change the parameter to a idea time that you want
the machine work. During pre-setting, when the shining happens to 1-7 press „OK“
button; the presently shining spot will have a “beam” shining or extinguished; the
weekday with the “beam” shining is the present pre-setting. Press „ALL“ button to
switch between selection of all or no selection of all.
During the setting, press the power button to quit; press the “SET” button to save the present setting.
FULL GO:
Press the “SET” button, the screen shows a shinning spot , then press the “STOP” button, you can see „FF60“
displaying with the first F flashing, press again the “SET” to stop flashing which indicates FULL GO function is
activated, so the machine can automatically clean when has been fully charged. To cancel the FULL GO func-
tion, first press the SET button to see „FF60“ displaying on the screen with the first “F” flashing,then press
STOP and after you press the SET button again, the FULL GO function is canceled.
Space Isolator
1 Signal transmitting
2 Power indicator
3 On/Off switch
4 Code check button
Note: You should check code before using the Space Isolator; otherwise it will fail to work.
Steps of code check
A: Turn off the cleaner, and turn on the Space Isolator (with power indicator on);
B: Keep holding the code check button on the Space Isolator;(Tip: the code check button is inside the hole, you
need to use auxiliary tools when hold the button)
C: Turn on the cleaner;
D: After the cleaner toots 2 or 3 times, release the code check button, then the code check set is finished
successfully.
E: If you fail to hear toot 2 or 3 times, twice during the code check, just repeat the above process.
Note: Place the space isolator against the wall, or it might be easily moved by the cleaner from side or back of
the space isolator, which would cause the machine cleans the confined area.

18
Docking Station
1 LED indicator
2 Infrared signal transmitting window
3 Charging electrode
4 DC socket
5 Code check button
Note: Before you use the docking station, code check is required; otherwise it will fail in self-charging. Steps of
code check:
A: Turn off the cleaner; Keep holding the code check button of the docking station; (Tip: the code check button
is inside the hole, you need to use auxiliary tools when hold the button). Turn on the cleaner;
B: After the cleaner toots 2 or 3 times , release the “OK” button, then the code check set is finished successfully.
C: If you fail to hear toot 2 or 3 times, during the code check, just repeat the above process.
Automatic Charging
1. Position the docking station on a hard, level surface against a wall. (Refer
to Figure 1). No obstacle or hollow areas 3m away from the docking station
in the front and 0.5m on the right and left.
3. The Robot cannot search the docking station for charging if the infrared
signal transmitting window of the docking station is covered. Connect the
output terminal of the adaptor with DC socket of the docking station. (Re-
fer to Figure 2).
5. Status of LED indicator: A: During charging to the main body, the LED light
will flash frequently at every 1 second. B: At standby status, the LED light
will light from bright to dark. Press the “ALL” button on the remote control
to turn off the LED light
Assembly & Disassembly of Dust Box:
A. Hold the machine bottom with your hand, press the button on the dust box (Refer to Figure 1)
B. Extract the dust box with the backward force.(Refer to Figure 2)
Figure 1 Figure 2

19
Cleaning of Dust Box
1. Move the two side clips of the dust box, open the fencing plate and pour off dust (as shown on Figure 1);
2. Clean it with the cleaning brush (as shown on Figure 2).
Figure 1 Figure 2 Figure 3
Assembly & Disassembly of Brushes
• Force the locking bar forward and raise the cover by your right thumb, then raise the brushes.
• Insert the main brush and floor brush into the holes before closing the cover in assembly.

20
Troubleshooting
The robotic vacuum cleaner is not working or cleans bad.
1. Turn on the device.
2. Check the dust collector, filter, the side brushes and the dirt holding on dirt.
3. Check the charge level of the batteries.
The remote does not function.
1. Check the remote control batteries.
2. Check the batteries in your robotic vacuum cleaner.
3. Check the code entered with the on the main unit.
4. Make sure that you are in the transmission range of the remote control.
The robotic vacuum cleaner does not load automatically.
1. Check if the power supply is connected and the charging station LED lights.
2. Check that the batteries may be too weak. If so, you load the Geréit directly.
3. The road to the charging station must be free.
4. Use the remote control to guide the robotic vacuum cleaner to the charging station.
Increased noise levels during cleaning
1. Clean the filter.
2. Check brush and side brush for contamination.
3. If the noise is still present, please contact the seller.
The unit stops ringing and irregular.
1. Check whether the set cleaning time is over.
2. Check the screen to see if there error codes are displayed.
The unit moves only backward.
1. Avoid use in direct sunlight or on dark floors.
2. Check the protective strip.
The equipment has dropped the stairs.
Clean the floor sensor on the bottom front.
The robotic vacuum cleaner is anti automatically after a long pause.
Charge the unit completely with the power supply.
The device stops working and displays an error code.
Do not dissassemble the appliance itself, please contact the seller.
