Klarstein Mariana User manual

10034115 10034116
Mariana
Dunstabzugshaube
Range Hood
Campana extractora
Hotte aspirante
Cappa aspirante

3
DE
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie
die folgenden Hinweise sorgfältig durch und befolgen Sie
diese, um möglichen Schäden vorzubeugen. Für Schäden,
die durch Missachtung der Hinweise und unsachgemäßen
Gebrauch entstehen, übernehmen wir keine Haftung. Scannen
Sie den folgenden QR-Code, um Zugriff auf die aktuellste
Bedienungsanleitung und weitere Informationen rund um das
Produkt zu erhalten.
INHALTSVERZEICHNIS
TECHNISCHE DATEN
Artikelnummer 10034115 10034116
Stromversorgung 220-240 V ~ 50/60 Hz
KONFORMITÄTSERKLÄRUNG
Hersteller:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.
Dieses Produkt entspricht den folgenden Europäischen
Richtlinien:
2014/30/EU (EMV)
2014/35/EU (LVD)
2011/65/EU (RoHS)
2009/125/EG (ErP)
English 15
Français25
Italiano 37
Español 49
Technische Daten3
Konformitätserklärung3
Sicherheitshinweise4
Installation6
Bedienung10
Austausch des Aktivkohlelters10
Reinigung und Pege11
Fehlerbehebung12

4
DE
SICHERHEITSHINWEISE
• Lesen Sie sich alle Hinweise vor der Benutzung sorgfältig durch und bewahren Sie
die Bedienungsanleitung zum späteren Nachschlagen gut auf.
• Die Montagearbeiten dürfen nur von einem Elektrofachmann oder einer Fachkraft
durchgeführt werden. Bevor Sie die Dunstabzugshaube verwenden, stellen Sie
sicher, dass die Spannung (V) und die auf der Dunstabzugshaube angegebene
Frequenz (Hz) der Spannung (V) und Frequenz (Hz) ihrer Stromversorgung
entsprechen.
• Für Schäden, die durch unsachgemäßen Gebrauch und unsachgemäße Installation
entstehen, übernehmen wir keine Haftung.
• Kinder unter 8 Jahren dürfen die Dunstabzugshaube nicht benutzen.
• Das Gerät ist nicht für den kommerziellen Gebrauch, sondern nur für Gebrauch im
Haushalt und in ähnlichen Umgebungen vorgesehen.
• Reinigen Sie das Gerät und den Filter regelmäßig, damit das Gerät immer efzient
arbeitet.
• Ziehen Sie vor der Reinigung immer den Stecker aus der Steckdose.
• Reinigen Sie das Gerät genau wie in der Bedienungsanleitung angegeben.
• Verwenden Sie unter der Abzugshaube kein offenes Feuer.
• Falls das Gerät nicht normal funktioniert, wenden Sie sich an den Hersteller oder
einen Fachbetrieb.
• Kinder ab 8 Jahren, psychisch, sensorisch und körperlich eingeschränkte Menschen
dürfen das Gerät nur benutzen, wenn sie vorher von einer für sie verantwortlichen
Aufsichtsperson ausführlich mit den Funktionen und den Sicherheitsvorkehrungen
vertraut gemacht wurden und die damit verbundenen Risiken verstehen.
• Falls das Netzkabel oder der Stecker beschädigt sind, müssen sie vom Hersteller,
einem autorisierten Fachbetrieb oder einer ähnlich qualizierten Person ersetzt
werden.
• Wenn die Dunstabzugshaube mit Herden verwendet wird, die Gas oder andere
Brennstoffe verbrennen, muss eine ausreichende Belüftung des Raumes vorhanden
sein.
• Flambieren Sie nicht unter der Abzugshaube.
• Achtung: Die Geräteoberäche kann während des Betriebs heiß werden.
Wichtige Hinweise zur Installation
• Die Luft darf nicht in einen Abzug abgeleitet werden, der zum Absaugen von
Rauchgasen von Gas- oder anderen Brennstoffen verwendet wird (gilt nicht für
Geräte, die nur die Luft in den Raum zurückführen).
• Beachten Sie alle regionalen Vorschriften zum Einbau von Entlüftungsanlagen.

5
DE
Wichtige Hinweise zum Abluftbetrieb
WARNUNG
Vergiftungsgefahr durch zurückgesaugte Abgase! Betreiben Sie das Gerät
nicht im Abluftbetrieb, wenn es zusammen mit einer raumluftabhängigen
Feuerstätte betrieben wird und keine ausreichende Luftzirkulation
garantiert wird.
Raumluftabhängige Feuerstätten, wie Gas-, Öl-, Holz- oder Kohleheizungen, Boiler
oder Durchlauferhitzer) beziehen die Luft aus dem Raum und führen Sie durch ein
Abluftrohr oder eine Kamin ins Freie. Im Abluftbetrieb wird der Küche und den
benachbarten Räumen Luft entzogen, ohne ausreichende Zuluft entsteht ein Unterdruck.
Giftige Gase aus dem Kamin oder Abluftrohr können dabei in die Wohnräume
zurückgesaugt werden.
• Achten Sie darauf, dass ausreichend Frischluftzufuhr garantiert ist und die Luft
zirkulieren kann.
• Ein Zuluft-/Abluftmauerkasten reicht nicht aus, um die Einhaltung des Grenzwertes
sicherzustellen.
Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck am Standort der
Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Das erreichen Sie wenn durch nicht-
verschließbare Öffnungen in Türen und Fenstern, in Verbindung mit einem Zuluft- /
Abluftmauerkasten die zur Verbrennung benötigte Luft nachströmen kann. Lassen
Sie sich in jedem Fall von einem Schornsteinfegermeister beraten und den gesamten
Lüftungsverbund des Hauses beurteilen. Er kann ihnen gegebenenfalls die nötigen
Maßnahme zur Belüftung nennen.
Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb
ohne Einschränkung möglich.
WARNUNG
Brandgefahr durch Funkenug! Installieren Sie die Abzugshaube nur über
einer Feuerstätte für feste Brennstoffe (wie z.B. Holz oder Kohle), wenn
eine geschlossene, nicht abnehmbare Abdeckung vorhanden ist.

6
DE
INSTALLATION
Vorbereitung

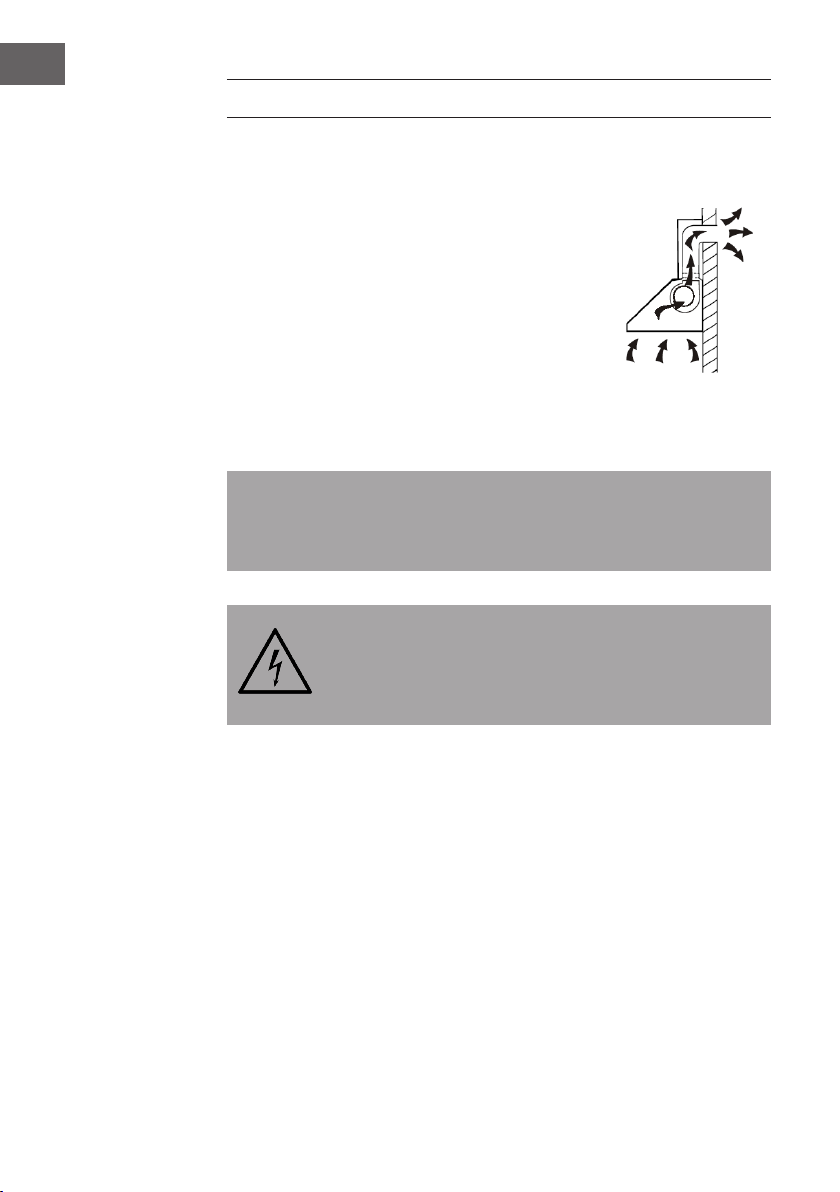

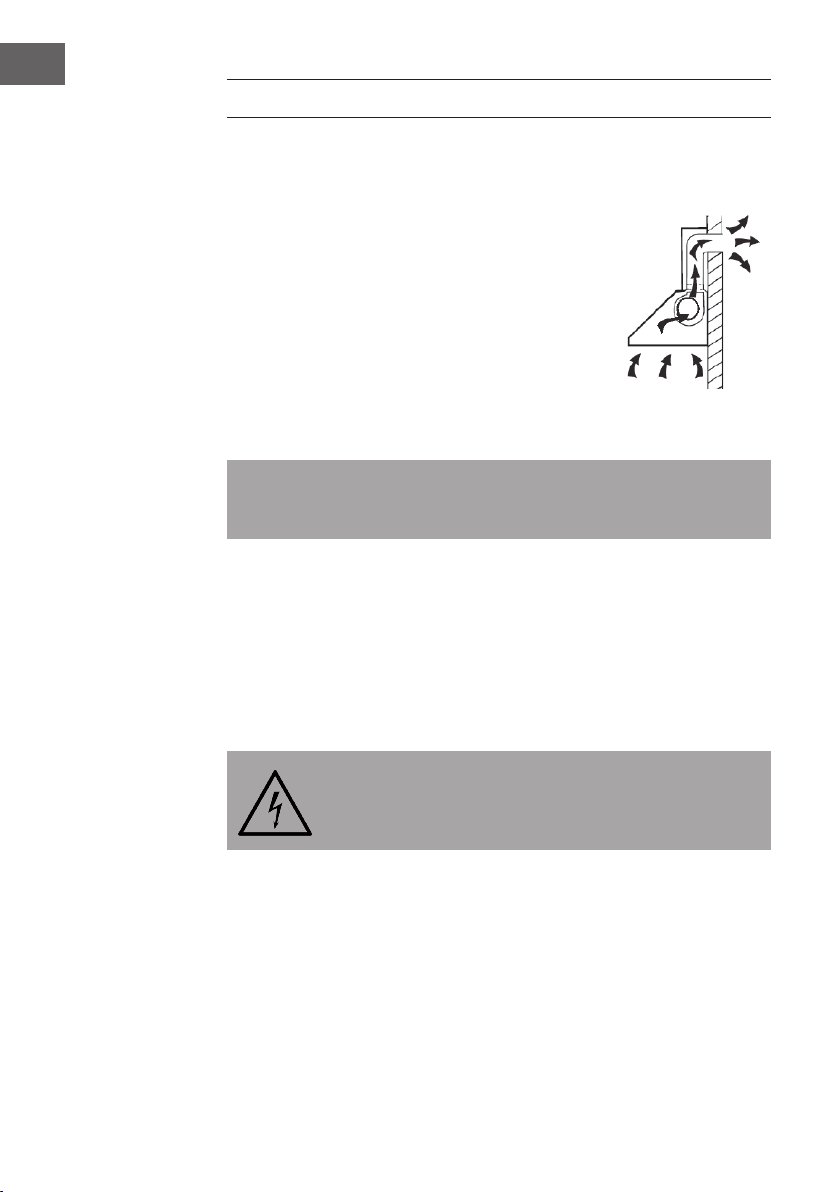

Falls sie über einen Abzug nach außen verfügen, können
Sie die Abzugshaube wie auf dem Bild rechts installieren.
Der Abzugskanal sollte einen Durchmesser von mindestens
150mm haben und aus Emaille, Aluminium oder einem
exiblen, hitzebeständigen Rohr bestehen.
• Schalten Sie das Gerät vor der Installation aus und
ziehen Sie den Stecker.
• Die Abzugshaube sollte in einer Höhe von 65-75 cm
über dem Kochfeld angebracht werden.
Installation mit Abluft
Hinweis: Beachten Sie die Sicherheitshinweise zur Bedienung des Gerätes, wenn die
Luft nach außen abgeführt wird. Wenn die Dunstabzugshaube gleichzeitig mit einem
Gerät in Betrieb ist, das seine Energie aus einer anderen Quelle als Strom bezieht,
darf der Unterdruck im Raum 4 Pa nicht übersteigen (4 x 10-5 Bar).
VORSICHT
Stromschlaggefahr! Verwenden Sie zur Montage der Abzugshaube
ausschließlich die mitgelieferten Schrauben und Befestigungs-
vorrichtungen und befolgen sie die Anweisungen in dieser Anleitung.
Ein Nichtbefolgen kann das Stromschlagrisiko erhöhen.

7
DE

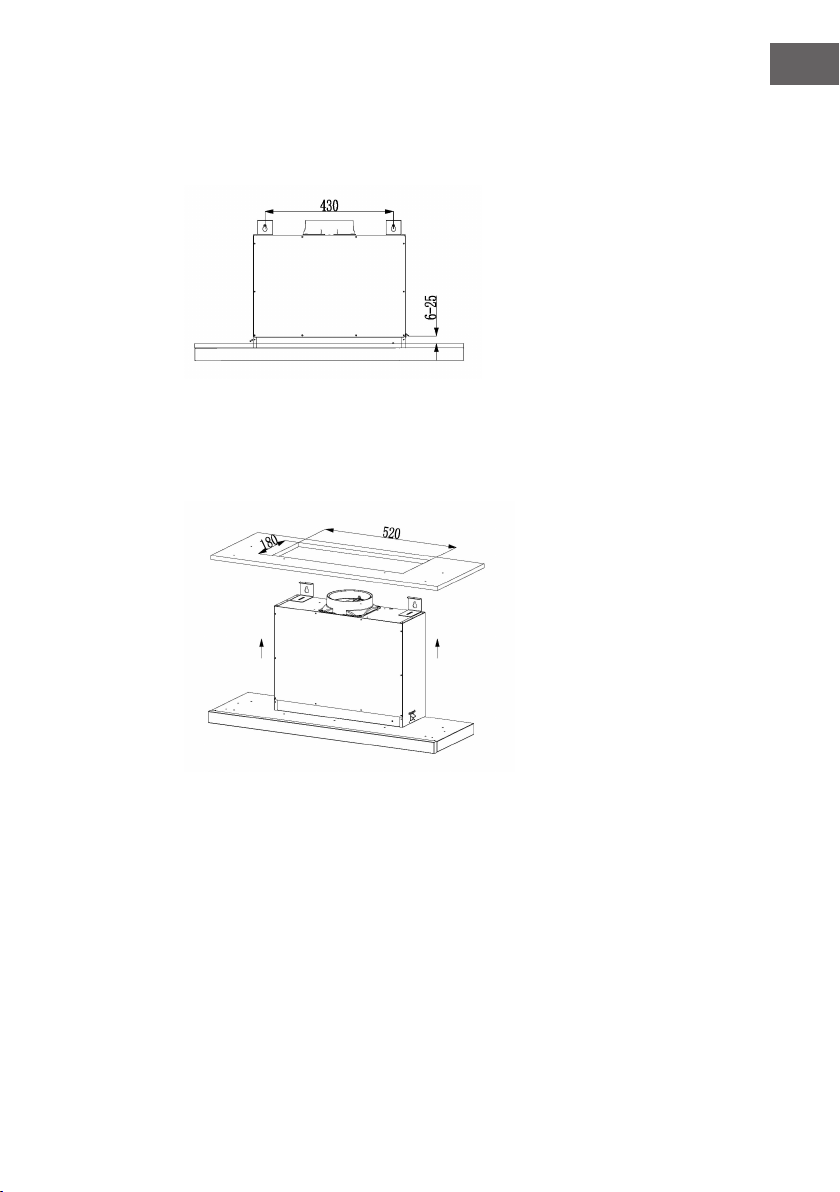

• Bohren Sie zwei Löcher am hinteren Küchenschrank. Der Abstand zwischen den
beiden Löchern sollte 430 mm betragen.
• Die Fixierhalterung kann von 6 mm auf 25 mm angepasst werden.
• Der Ausschnitt des Küchenschranks ist 520 mm x 180 mm.
• Befestigen Sie zunächst die Halterung am Korpus der Dunstabzugshaube und
schieben Sie diese in den ausgeschnittenen Bereich.
• Heben Sie die Dunstabzugshaube so an, dass die Halterung sich oberhalb des
Küchenschrankes bendet und auf diesem auiegt, wodurch ein Herunterfallen der
Dunstabzugshaube verhindert wird.
• Drehen Sie die Schraube, wie in der nächsten Abbildung dargestellt, in
Uhrzeigersinn, um die Halterung zu xieren. Wenn Sie die Halterung lockern
möchten, drehen Sie die Schrauben gegen den Uhrzeigersinn.

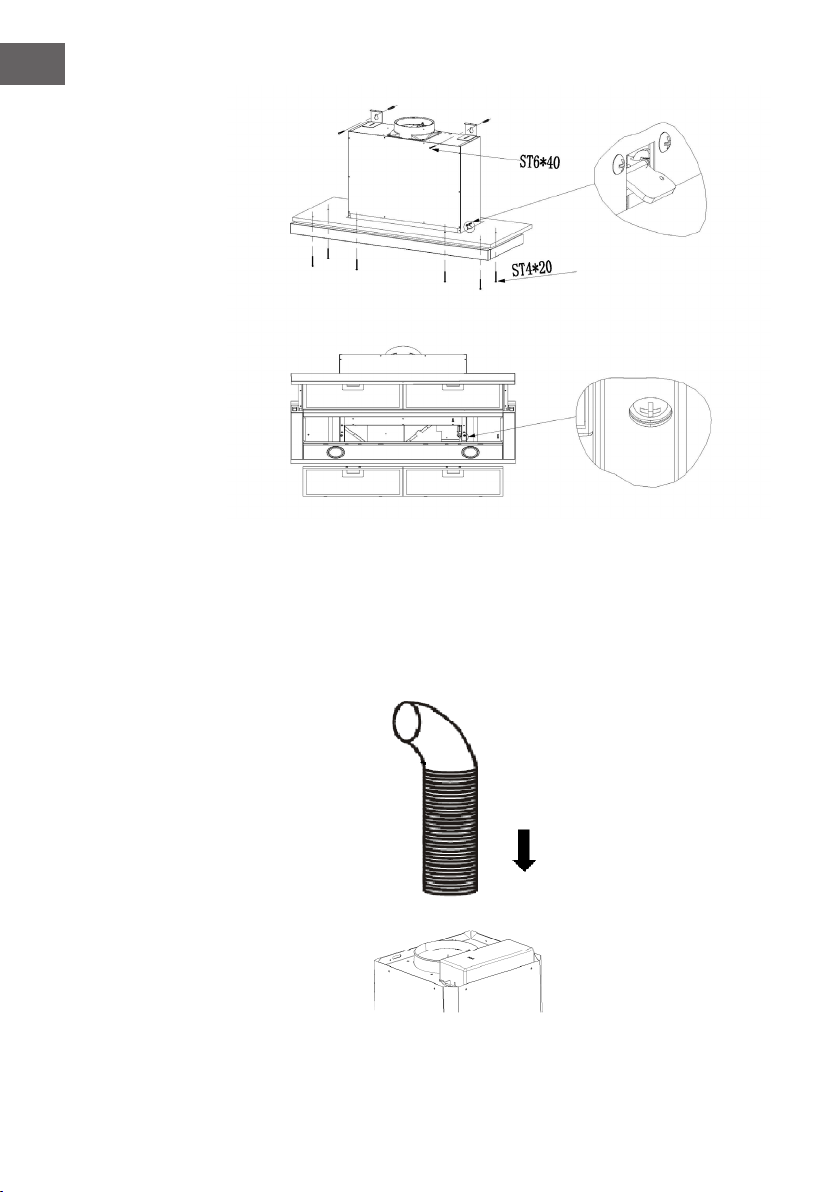

• Mit den ST6x40 mm Schrauben wird die obere Halterung an der Rückseite des
Küchenschranks xiert.
• Mit den ST4x20 mm Schrauben wird die Dunstabzugshaube an der Halterung am
Küchenschrank befestigt.

8
DE
Hinweis: Das ausziehbare Abluftrohr ist nicht im Lieferumfang enthalten, sondern ein
optionales Zubehör. Ziehen Sie die Schutzfolie vor der Installation ab.
• Befestigen Sie das Rückschlagventil am Luftauslass der Dunstabzugshaube. Bringen
Sie das Ablassrohr, wie unten gezeigt, am Rückschlagventil an.
Abluftrohr
Dunstabzugshaube

9
DE

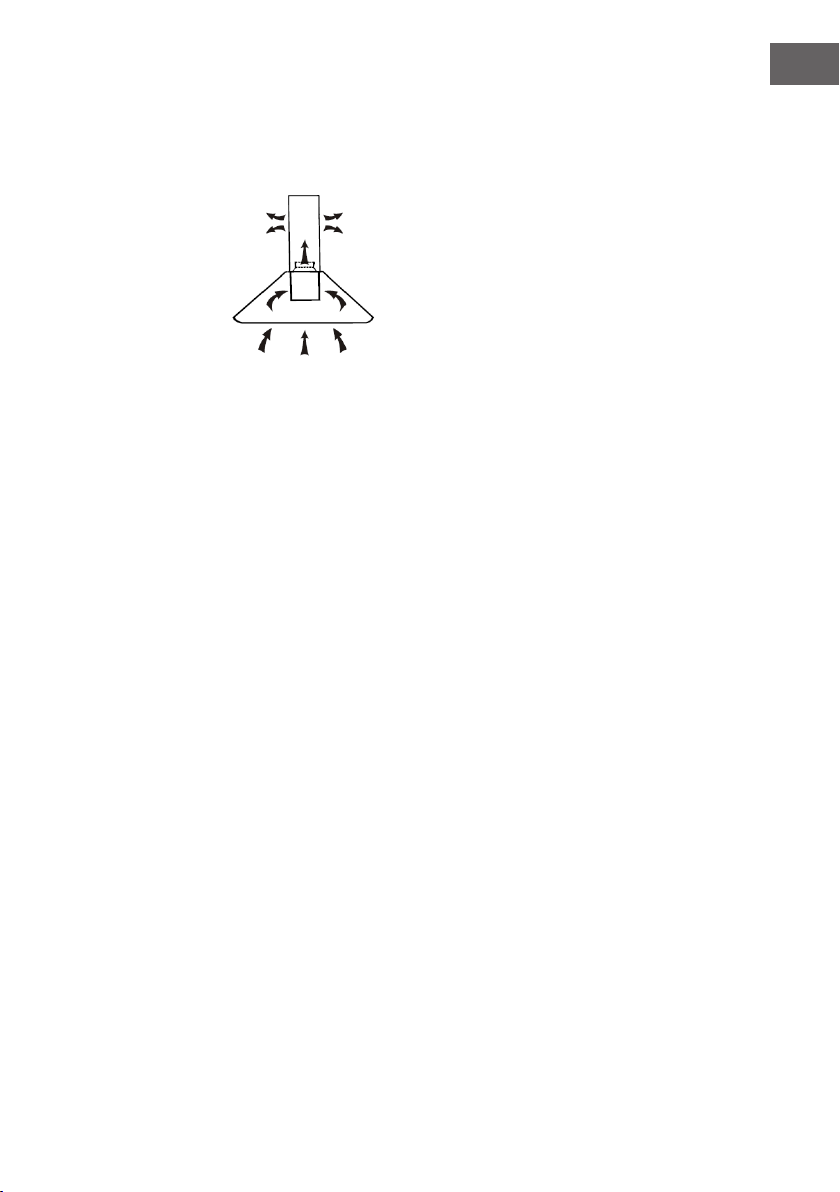

Installation mit Umuft
Falls Sie nicht über einen Außenabzug verfügen, benötigen Sie kein Abluftrohr. Die
Installation entspricht der Installation mit Außenentlüftung.

10
DE

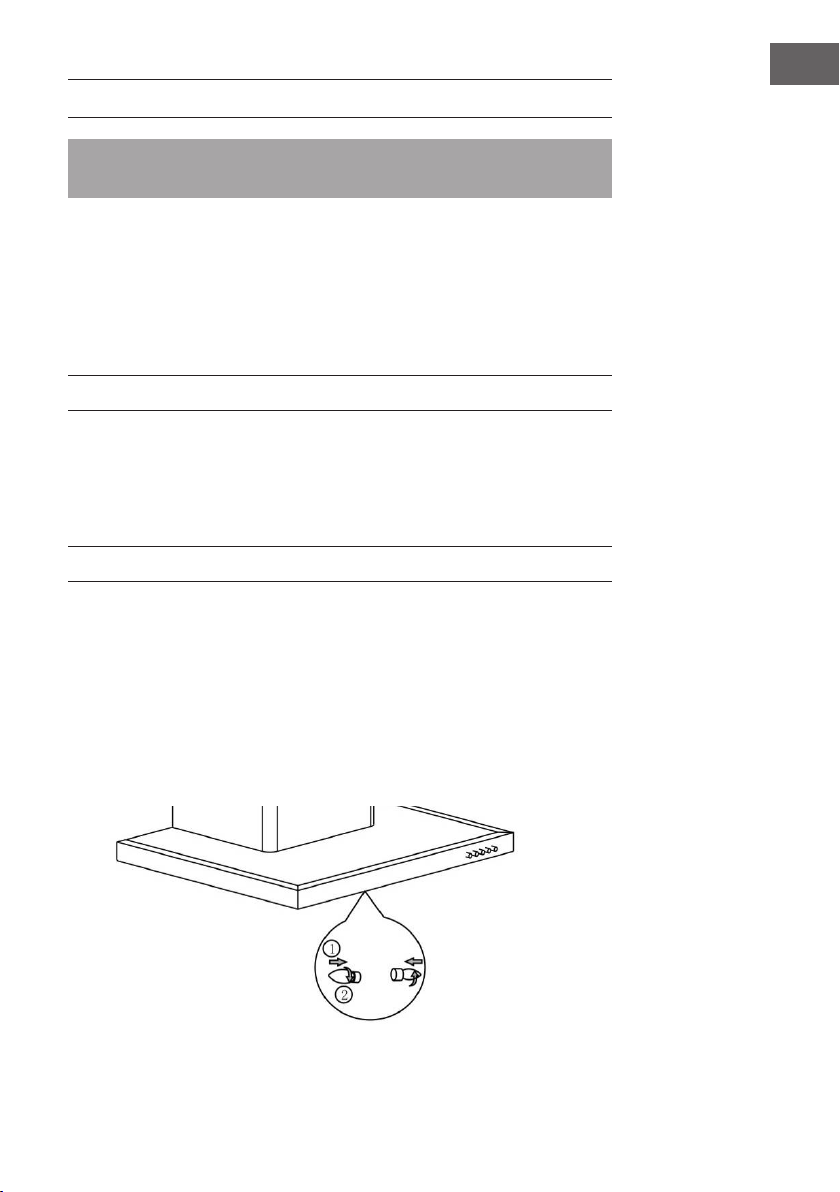

BEDIENUNG
Lichttaste
(links)
Licht ein- und ausschalten
Ventilatorstufe
(rechts)
=: hohe Stufe
-: niedrige Stufe
O: Aus
AUSTAUSCH DES AKTIVKOHLEFILTERS
Carbon filter
Outlet cover
ST4*8 screw
Aktivkohlelter
Abdeckung
4 Schrauben
ST4x8
Entfernen Sie 4 Schrauben von der Abdeckung. Nehmen Sie die Abeckung ab.
Tauschen Sie den Aktivkohlelter aus wie im Bild oben.

11
DE
REINIGUNG UND PFLEGE
Hinweis: Schalten Sie die Dunstabzugshaube vor der Reinigung und Wartung aus
und ziehen Sie den Stecker aus der Steckdose.
Regelmäßige Reinigung
Verwenden Sie ein weiches, mit handwarmem mildem Seifenwasser angefeuchtetes
Tuch oder einen milden Haushaltsreiniger. Verwenden Sie niemals Metallschwämme
oder abreibende oder chemische Materialien, um das Gerät zu reinigen.
Monatliche Reinigung des Fettlters
Hinweis: Reinigen Sie den Filter jeden Monat, um Brände zu vermeiden.
Im Filter sammeln sich Fett, Rauch, Staub etc. an. Der Filter hat also direkten Einuss
auf die Effektivität der Dunstabzugshaube. Sollte der Filter nicht gereinigt werden,
durchtränken die Fettrückstände (potentiell ammbar) den Filter. Reinigen Sie den Filter
mit einem Haushaltsreiniger.
Jährliche Reinigung des Aktivkohlelters
Hinweis: Gilt nur für Dunstabzugshauben ohne Außenauslass!
Dieser Filter ltert Gerüche und muss, abhängig von der Verwendungshäugkeit, jedoch
mindestens einmal im Jahr, ausgetauscht werden.
Wechsel der Glühbirne
1. Schalten Sie das Gerät aus und ziehen Sie den Netzstecker aus der Steckdose.
2. Entfernen Sie die Abdeckung der Lampe, indem Sie 2 Schrauben lockern.
3. Drehen Sie die defekte Glühbirne heraus.
4. Drehen Sie eine Glühbirne desselben Typs und mit derselben Wattzahl wieder
hinein.

12
DE
FEHLERBEHEBUNG
Fehler Ursache Lösung
Das Licht ist an
aber der Ventilator
läuft nicht.
Das Rotorblatt des
Ventilators ist blockiert.
Reparatur und Wartung
des Geräts darf
ausschließlich durch
hierfür qualiziertes
Servicepersonal erfolgen.
The motor is damaged
Sowohl das Licht
als auch der
Ventilator sind aus.
Die Glühbirne ist
durchgebrannt.
Ersetzen Sie die
Glühbirne.
Das Netzkabel ist locker.
Stecken Sie das
Netzkabel richtig in
die Steckdose.
Die
Dunstabzugshaube
vibriert stark.
Das Rotorblatt des
Ventilators ist beschädigt.
Reparatur und Wartung
des Geräts darf
ausschließlich durch
hierfür qualiziertes
Servicepersonal erfolgen.
Der Ventilatormotor
wurde nicht richtig xiert.
Reparatur und Wartung
des Geräts darf
ausschließlich durch
hierfür qualiziertes
Servicepersonal erfolgen.
Das Gerät wurde
nicht richtig an der
Halterung aufgehängt.
Nehmen Sie die
Dunstabzugshaube ab
und prüfen Sie, ob die
Halterung sich in der
richtigen Position bendet.
Das Gerät saugt die
Luft nicht richtig an.
Der Abstand zwischen
Kochoberäche und
Dunstabzugshaube
ist zu groß.
Reduzieren Sie den
Abstand auf 65 – 75 cm.

13
DE
HINWEISE ZUR ENTSORGUNG
Bendet sich die linke Abbildung (durchgestrichene Mülltonne
auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie
2012/19/EU. Diese Produkte dürfen nicht mit dem normalen
Hausmüll entsorgt werden. Informieren Sie sich über die
örtlichen Regelungen zur getrennten Sammlung elektrischer
und elektronischer Gerätschaften. Richten Sie sich nach
den örtlichen Regelungen und entsorgen Sie Altgeräte nicht
über den Hausmüll. Durch die regelkonforme Entsorgung
der Altgeräte werden Umwelt und die Gesundheit ihrer
Mitmenschen vor möglichen negativen Konsequenzen
geschützt. Materialrecycling hilft, den Verbrauch von
Rohstoffen zu verringern.

15
EN
Dear Customer,
Congratulations on purchasing this equipment. Please read
this manual carefully and take care of the following hints to
avoid damages. Any failure caused by ignoring the items and
cautions mentioned in the instruction manual is not covered
by our warranty and any liability. Scan the QR code to get
access to the latest user manual and other information about
the product.
CONTENTS
TECHNICAL DATA
Item number 10034115 10034116
Power supply 220-240 V ~ 50/60 Hz
DECLARATION OF CONFORMITY
Producer:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Germany.
This product is conform to the following European
Directives:
2014/30/EU (EMC)
2014/35/EU (LVD)
2011/65/EU (RoHS)
2009/125/EC (ErP)
Technical Data15
Declaration of Conformity15
Safety Instructions16
Installation18
Use22
Replacing the Carbon Filter22
Cleaning and Care23
Troubleshooting24
Hints on Disposal24

16
EN
SAFETY INSTRUCTIONS
• Thank you for purchasing this cooker hood. Please read the instruction manual
carefully before you use the cooker hood, and keep it in a safe place.
• The installation work must be carried out by a qualied electrician or competent
person. Before you use the cooker hood, make sure that the voltage (V) and the
frequency (Hz) indicated on the cooker hood are exactly the same as the voltage
(V) and the frequency (Hz) in your home.
• The manufacturer and the agent will not bear any responsibility for the damage
caused by inappropriate installation and usage.
• Never let children operate the cooker hood.
• The cooker hood is for home use only. It is not suitable for barbecues, Roast shop
and commercial purposes.
• The cooker hood and its lter mesh should be cleaned regularly in order to keep it
in good working order.
• Before cleaning, switch the power off at the main supply.
• Clean the cooker hood according to the instruction manual and keep the cooker
hood from the danger of burning.
• Prohibit putting the cooker hood by re.
• If there is any fault with the appliance, please call the service department to request
a service engineer.
• This device may be only used by children 8 years old or older and persons with
limited physical, sensory and mental capabilities and / or lack of experience
and knowledge, provided that they have been instructed in use of the device by a
responsible person who understands the associated risks.
• If the supply cord is damaged, it must be replaced by the manufacturer, its service
agent or similarly qualied persons in order to avoid a hazard.
• The instructions shall state the substance of the following: there shall be adequate
ventilation of the room when the range hood is used at the same time as appliances
burning gas or other fuels (not applicable to appliances that only discharge the air
back into the room).
• Do not ambé under the range hood. Accessible parts may become hot when used
with cooking appliances.
Important Hints on Installation
• The air must not be discharged into a ue that is used for exhausting fumes from
appliances burning gas or other fuels (not applicable to appliances that only
discharge the air back into the room).
• Regulations concerning the discharge of air have to be fullled.

17
EN
Important notes about the extraction mode
WARNING
Risk of poisoning from exhaust gases sucked back. Never operate
the device in extraction mode simultaneously with an open flue
appliance when there is not adequate airflow guaranteed.
Open ue combustion equipment (for example, gas, oil, wood or coal-red heaters,
tankless water heaters, water heaters) pulls combustion air from the room and runs
it through an exhaust pipe or chimney to the outside. In the extraction mode, indoor
air is removed from the kitchen and the adjacent rooms - without sufcient air intake
this creates a vacuum. Toxic gases from the chimney or extraction ue can thereby be
sucked back into the living spaces.
• Always ensure that a sufcient supply of fresh air is guaranteed and that the air can
circulate.
• An air supply / extractor box alone does not ensure compliance with the limit
value.
Safe operation is only possible when the negative pressure in the room where the
appliance is located does not exceed 4 Pa (0.04 mbar). This can be achieved when
the air required for combustion can ow through openings that are not closable,
for example in doors, windows, in conjunction with an air supply/ extractor box or
through other technical measures. In any case, consult a qualied chimney sweep who
can assess the entire ventilation of your house and propose appropriate measures for
adequate ventilation.
If the hood is used exclusively in the recirculation mode, unrestricted operation is
possible.
WARNING
Fire hazard from ying sparks. Only install equipment on a replace
for solid fuels (for example, wood or coal), if a closed, non-removable
cover is available.

18
EN
INSTALLATION
Preparation
If you have an outlet to the outside, your cooker hood can
be connected as below picture by means of an extraction
duct (enamel, aluminium, exible pipe or inammable
material with an interior diameter of 150 mm).
• Before installation, turn the unit off and unplug it from
the outlet.
• The cooker hood should be placed at a distance of
70-80 cm above the cooking plane for best effect.
Installation (Vent outside)
Note: When the range hood and appliance supplied with energy other than
electricity are simultaneously in operation, the negative pressure in the room must be
not exceed 4 Pa (4 x 10-5 Bar).
Installation (Vent inside)
If you do not have an outlet to the outside, exhaust pipe is not required and the
installation is similar to the installation (vent outside).
Installation
CAUTION
Risk of electric shock! Only use the supplied screws and xing devices
to install the extractor hood and follow the instructions in this manual.
Failure to do so may increase the risk of electric shock.

19
EN
Drill 2 holes of top of the back kitchen cabinet. The distance between two holes should
be 430mm.
Fixing clip can be adjust from 6mm to 25mm..
Kitchen cabinet cut out size is 520mm*180mm.
Fix the bracket on hood body rst, and then insert the body into the cut out cabinet.
Raise the hood until xing clip also come through the kitchen cabinet, so that the clip can
seat on top of the cabinet, avoid unit falling.
By rotate the screw on picture 4, same direction as clockwise, you can x this clip. When
you want to loss the clip, you can rotate the screw at opposite direction of clock.
With ST6*40mm screw to x the upper bracket on back kitchen cabinet.
With ST4*20mm screw to x the hoods on the kitchen cabinet..

20
EN
Note: The extensible pipe are optional accessory, not supplied.Take off protection lm
before installation.
Fix the one-way-valve to the air outlet of the cooker hood. Then, attached the exhaust
pipe onto the one-way-valve as shown below.
Exhaust pipe
Cooker hood
