Klarstein PURISTA User manual

www.klarstein.com
PURISTA
Dunstabzugshaube
Range Hood
Campana extractora
Hotte aspirante
Cappa aspirante
10030001

3
DE
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie
die folgenden Hinweise sorgfältig durch und befolgen Sie
diese, um möglichen Schäden vorzubeugen. Für Schäden,
die durch Missachtung der Hinweise und unsachgemäßen
Gebrauch entstehen, übernehmen wir keine Haftung.
Scannen Sie den folgenden QR-Code, um Zugri auf die
aktuellste Bedienungsanleitung und weitere Informationen
rund um das Produkt zu erhalten.
INHALTSVERZEICHNIS
Sicherheitshinweise 4
Wandmontage 7
Unterbaumontage 8
Vertikale und horizontale Umluft 9
Einstellung des Gebläses 9
Bedienfeld 10
Reinigung und Wartung 11
Produktdatenblatt 12
Hinweise zum Umweltschutz 14
Hinweise zur Entsorgung 14
Hersteller & Importeur (UK) 14
TECHNISCHE DATEN
Artikelnummer 10030001
Stromversorgung 220-240 V ~ 50/60 Hz
Hinweis: Zu dieser Dunstabzugshaube können Sie unter der Artikelnummer
10027530 zusätzlich einen Aktivkohlelter erwerben. Besuchen Sie dafür unsere
Webseite: www.elektronik-star.de
English 15
Español 27
Français 39
Italiano 51

4
DE
SICHERHEITSHINWEISE
• Lesen Sie sich alle Hinweise vor der Benutzung sorgfältig durch und bewahren
Sie die Bedienungsanleitung zum späteren Nachschlagen gut auf.
• Die Montagearbeiten dürfen nur von einer Elektrofachkraft oder einer
qualizierten Person durchgeführt werden. Bevor Sie die Dunstabzugshaube
verwenden, stellen Sie sicher, dass die Spannung (V) und die auf der
Dunstabzugshaube angegebene Frequenz (Hz) der Spannung und Frequenz
der Stromversorgung in Ihrem Haushalt entsprechen.
• Für Schäden, die durch unsachgemäßen Gebrauch und unsachgemäße
Installation entstehen, übernehmen wir keine Haftung.
• Kinder unter 8 Jahren dürfen die Dunstabzugshaube nicht benutzen.
• Das Gerät ist nicht für den kommerziellen Gebrauch, sondern nur für
Gebrauch im Haushalt und in ähnlichen Umgebungen vorgesehen.
• Reinigen Sie das Gerät und den Filter regelmäßig, damit das Gerät immer
ezient arbeitet.
• Ziehen Sie vor der Reinigung immer den Stecker aus der Steckdose.
• Reinigen Sie das Gerät genau wie in der Bedienungsanleitung angegeben.
• Verwenden Sie unter der Abzugshaube kein oenes Feuer.
• Falls das Gerät nicht normal funktioniert, wenden Sie sich an den Hersteller
oder einen Fachbetrieb.
• Kinder ab 8 Jahren, psychisch, sensorisch und körperlich eingeschränkte
Menschen dürfen das Gerät nur benutzen, wenn sie vorher von einer für
sie verantwortlichen Aufsichtsperson ausführlich mit den Funktionen und
den Sicherheitsvorkehrungen vertraut gemacht wurden und die damit
verbundenen Risiken verstehen.
• Falls das Netzkabel oder der Stecker beschädigt sind, müssen sie vom
Hersteller, einem autorisierten Fachbetrieb oder einer ähnlich qualizierten
Person ersetzt werden.
• Wenn die Dunstabzugshaube mit Herden verwendet wird, die Gas oder
andere Brennstoe verbrennen, muss eine ausreichende Belüftung des
Raumes vorhanden sein.
• Flambieren Sie nicht unter der Abzugshaube.
• Achtung: Die Geräteoberäche kann während des Betriebs heiß werden.
Wichtige Hinweise zur Installation
• Die Luft darf nicht in einen Abzug abgeleitet werden, der zum Absaugen von
Rauchgasen von Gas- oder anderen Brennstoen verwendet wird (gilt nicht
für Geräte, die nur die Luft in den Raum zurückführen).
• Beachten Sie alle regionalen Vorschriften zum Einbau von Entlüftungsanlagen.

5
DE
Wichtige Hinweise zum Abluftbetrieb
WARNUNG
Vergiftungsgefahr durch zurückgesaugte Abgase! Betreiben Sie
das Gerät nicht im Abluftbetrieb, wenn es zusammen mit einer
raumluftabhängigen Feuerstätte betrieben wird und keine
ausreichende Luftzirkulation garantiert wird.
Raumluftabhängige Feuerstätten wie Gas-, Öl-, Holz- oder Kohleheizungen, Boiler
oder Durchlauferhitzer beziehen die Luft aus dem Raum und führen sie durch
ein Abluftrohr oder einen Kamin ins Freie. Im Abluftbetrieb wird der Küche und
den benachbarten Räumen Luft entzogen. Ohne ausreichende Zuluft entsteht
ein Unterdruck. Giftige Gase aus dem Kamin oder Abluftrohr können dabei in die
Wohnräume zurückgesaugt werden.
• Achten Sie darauf, dass ausreichend Frischluftzufuhr garantiert ist und die Luft
zirkulieren kann.
• Ein Zuluft-/Abluftmauerkasten reicht nicht aus, um die Einhaltung des
Grenzwertes sicherzustellen.
Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck am
Standort der Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Das erreichen
Sie, wenn durch nicht-verschließbare Ö nungen in Türen und Fenstern in
Verbindung mit einem Zuluft- / Abluftmauerkasten die zur Verbrennung
benötigte Luft nachströmen kann. Lassen Sie sich in jedem Fall von einem
Schornsteinfegermeister beraten und den gesamten Lüftungsverbund des Hauses
beurteilen. Er kann ihnen gegebenenfalls die nötigen Maßnahme zur Belüftung
nennen.
Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der
Betrieb ohne Einschränkung möglich.
Wichtige Hinweis zur Demontage des Geräts
• Die Demontage gleicht der Installation/Montage in umgekehrter Reihenfolge.
• Nehmen Sie sich bei der Demontage eine zweite Person zu Hilfe, um
Verletzungen zu vermeiden.

6
DE
Installation mit Abluft
Hinweis: Beachten Sie die Sicherheitshinweise zur Bedienung des Gerätes,
wenn die Luft nach außen abgeführt wird. Wenn die Dunstabzugshaube
gleichzeitig mit einem Gerät in Betrieb ist, das seine Energie aus einer anderen
Quelle als Strom bezieht, darf der Unterdruck im Raum 4 Pa nicht übersteigen
(4 x 10-5 Bar).
Installation mit Umluft
Falls Sie nicht über einen Außenabzug verfügen, benötigen Sie kein Abluftrohr. Die
Installation entspricht der Installation mit Außenentlüftung.
Wichtige Hinweise für die Installation von Abluftrohren
Die folgenden Regeln müssen strikt eingehalten werden, um eine optimale
Luftabsaugung zu gewährleisten. Die Nichtbeachtung dieser Anweisungen
reduziert die Leistung und erhöht den Geräuschpegel der Dunstabzugshaube.
• Verlegen Sie das Abluftrohr möglichst kurz und gerade.
• Verwenden Sie kein kleineres Abluftrohr und engen Sie es nicht ein.
• Bei Verwendung von exiblen Rohren ist das Rohr immer stra zu montieren,
um den Druckverlust zu minimieren.
• Alle Installationsarbeiten dürfen nur von einer Elektrofachkraft oder einer
dazu befähigten Person durchgeführt werden.
• Schließen Sie das Abluftrohr der Dunstabzugshaube nicht an ein vorhandenes
Lüftungssystem an, das für ein anderes Gerät verwendet wird, beispielsweise
einen Kamin.
• Der Winkel der Biegung des Abluftrohrs sollte nicht kleiner als 120°
sein. Richten Sie das Rohr horizontal aus. Alternativ sollte das Rohr vom
Ausgangspunkt nach oben gehen und zu einer Außenwand geführt werden.
• Achten Sie nach der Installation darauf, dass die Dunstabzugshaube
waagerecht steht, um eine einseitige Fettansammlung zu vermeiden.
• Stellen Sie sicher, dass das für die Installation ausgewählten Abluftrohr den
einschlägigen Normen entspricht und feuerbeständig ist.

7
DE

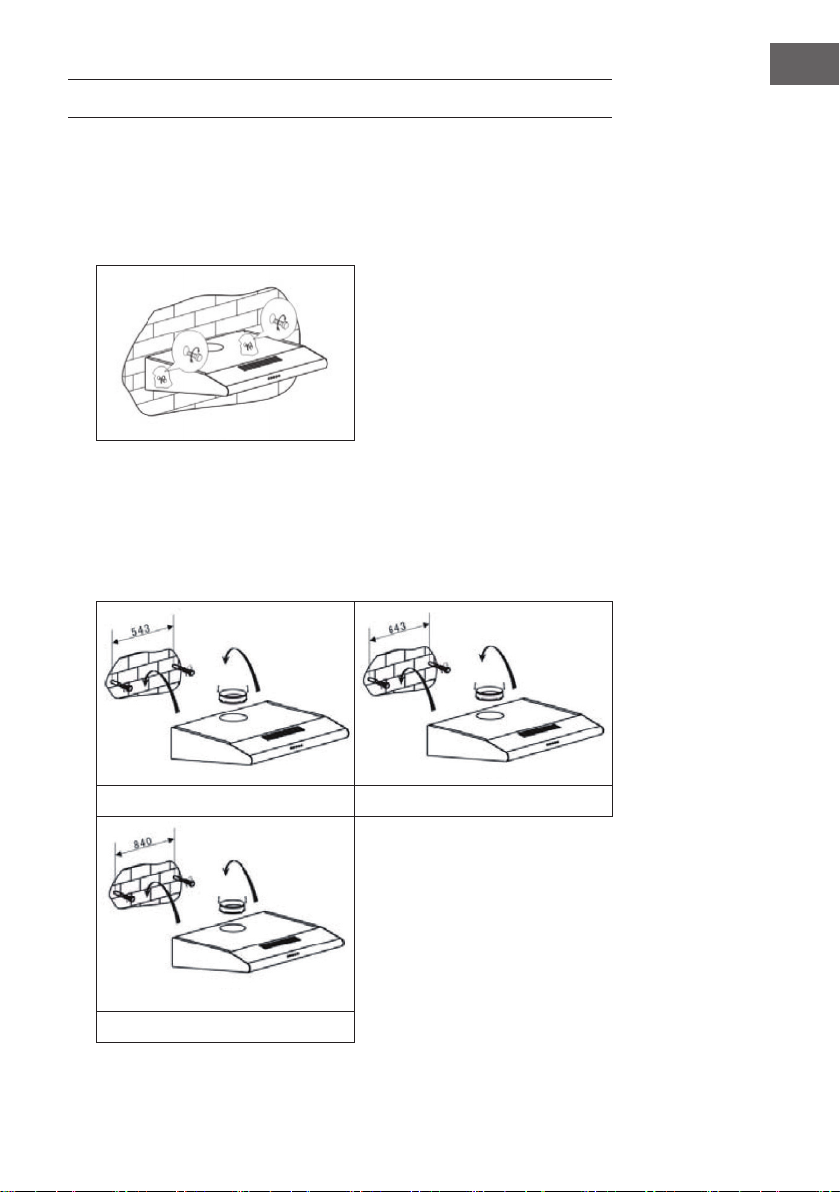

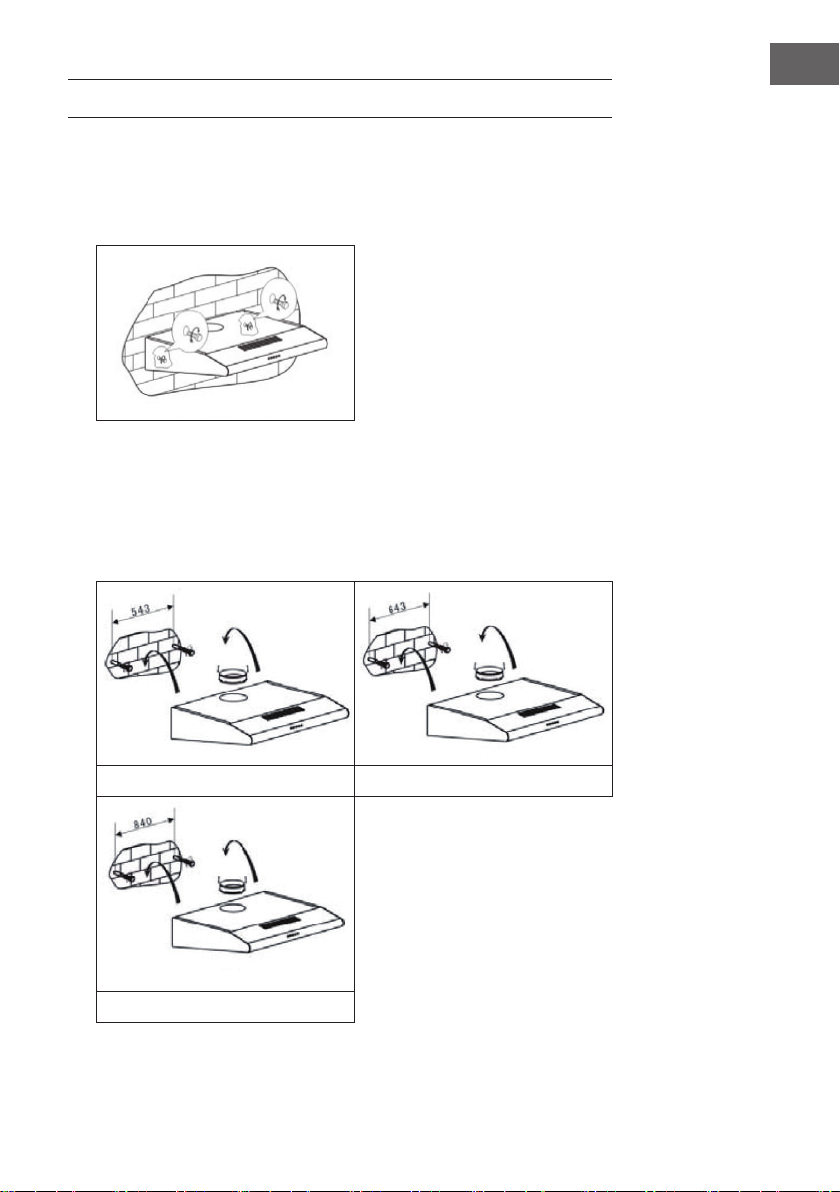

WANDMONTAGE
1. Die Dunstabzugshaube muss einen Abstand von 65-70 cm über dem Kochfeld
haben, um die beste Wirkung zu entfalten.
2. Zeichnen Sie an der Wand 2 Löcher an, die denselben Abstand der Löcher auf
der Rückseite der Dunst- abzugshaube haben. Bohren Sie zur Wandmontage
an einen geeigneten Ort 4 Löcher mit einem Durchmesser von 8 mm.
3. Legen Sie die Mutterschrauben in die Löcher.
4. Drehen Sie die Schrauben in fest die Mutterschrauben.
5. Setzen Sie die Dunstabzugshaube auf die befestigten Schrauben.
6. Verwenden Sie das beigelegte Zubehör, um die Schrauben in die beiden
Löcher der Haube zu drehen. Ziehen Sie die Schrauben fest, um die
Dunstabzugshaube an der Wand zu befestigen.
60 cm 70 cm
90 cm

8
DE

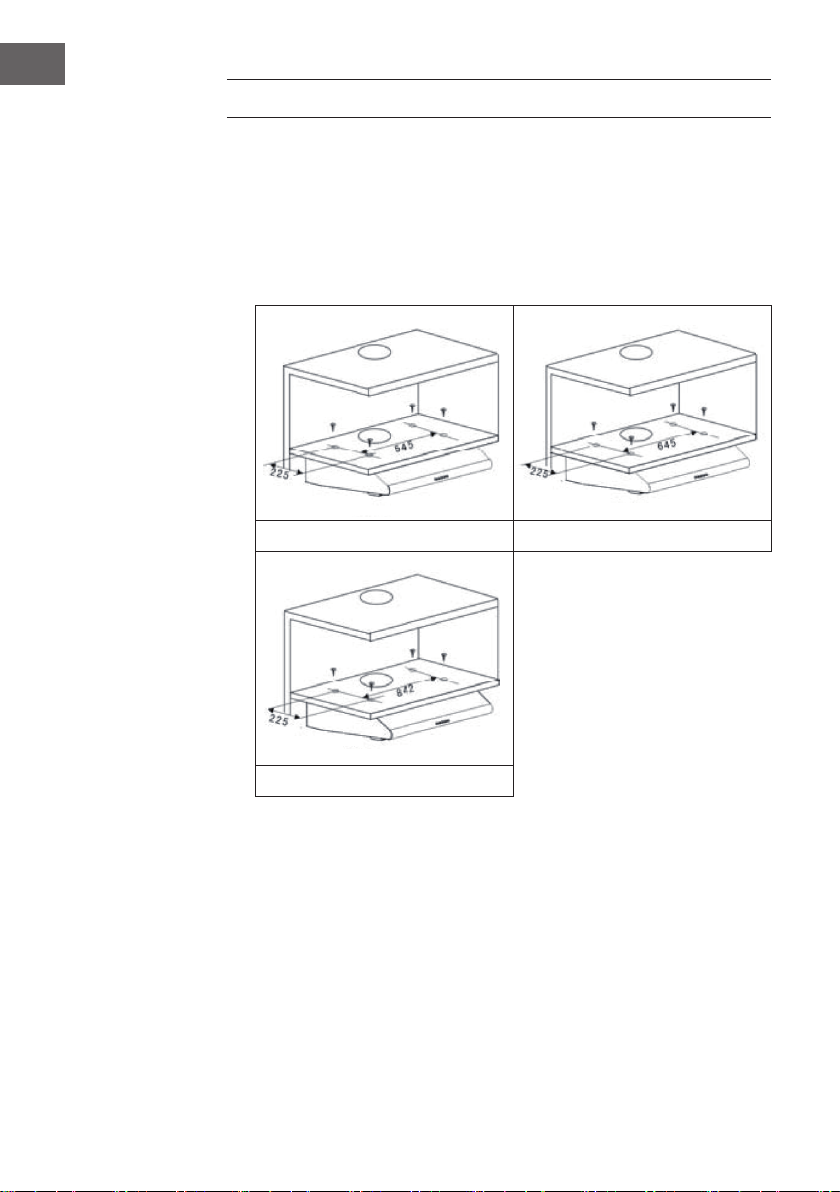

UNTERBAUMONTAGE
1. Bohren Sie auf der Unterseite des Hängeschranks 4 Löcher mit 6 mm
Durchmesser.
2. Führen Sie das Einwegventil in den Luftauslass der Dunstabzugshaube ein.
Montieren Sie die Dunstabzugs- haube unter den Hängeschrank. Befestigen
Sie die Haube mit den 4 beiliegenden Schrauben.
3. Montieren Sie das zugeschnittene Regal hinter die Dunstabzugshaube, um die
Lücke zwischen der Rückseite der Haube und dem Schrank zu schließen.
60 cm 70 cm
90 cm

9
DE
VERTIKALE UND HORIZONTALE UMLUFT
Es gibt zwei Möglichkeiten der Ventilation: die horizontale und die vertikale.
Achten Sie bei der Montage auf die Art der Ventilation.
• Horizontale Ventilation: Verwenden Sie die Abdeckung, um den Auslass oben
zu verdecken. Dann kann die Luft hinten entweichen.
• Vertikale Ventilation: Verwenden Sie die Abdeckung, um den Auslass auf der
Rückseite zu verdecken. Die Luft kann oben entweichen.
EINSTELLUNG DES GEBLÄSES
• Abluftbetrieb nach außen: Stellen Sie die Verstelleinrichtung ( im Bild A)
in die Abluftposition. Schließen Sie den Abluftschlauch an. Wenn Sie die
Dunstabzugshaube nun einschalten, wird die Abluft nach außen geführt.
• Umluftbetrieb: Stellen Sie die Verstelleinrichtung auf die Umluftposition.
Montieren Sie die Abdeckung für den Luftauslass. Nun kann die ausgehende
Luft durch die gewählte Abluftönung gesteuert werden.

10
DE
BEDIENFELD
1AUS Schalten Sie mit diesem Knopf die Lüftung aus.
2Ventilator niedrige
Stufe
Verwenden Sie die niedrige Stufe zum Durchlüften
der Küche. Sie eignet sich zum Köcheln und Kochen
ohne viel Dampf. Erneut drücken, um das Gebläse
auszuschalten.
3Ventilator mittlere
Stufe
Die mittlere Stufe ist ideal für das normale Kochen.
Erneut drücken, um das Gebläse auszuschalten.
4Ventilator hohe
Stufe
Wählen Sie die hohe Stufe, wenn schwerer Rauch
oder Dampf erzeugt wird, um den höchsten
Wirkungsgrad an Abluft zu erreichen. Erneut
drücken, um das Gebläse auszuschalten.
5Licht Ein- und Ausschalten der Lampe.

11
DE
REINIGUNG UND WARTUNG
Reinigung des Filtergitters.
• Entfernen Sie das Gitter wie im Bild unten.
• Methode 1: Legen Sie das Gitter in für 3 Minuten in warmes Wasser von 40-50
°C. Geben Sie ein Reinigungsmittel hinzu und lassen Sie das Gitter 2-3 Minuten
einweichen. Ziehen Sie am besten Handschuhe an und reinigen Sie das Gitter
mit einer weichen Bürste. Üben Sie nicht zu viel Druck aus, da das Gitter
empndlich ist und leicht beschädigt werden kann.
• Methode 2: Geben Sie das Filtergitter in einen Geschirrspüler. Stellen Sie die
Temperatur auf 60 °C.
• Verwenden Sie keine Scheuermittel, da sie die Dunstabzugshaube
beschädigen.
• Achten Sie darauf, dass das Gerät ausgeschaltet ist, wenn Sie es reinigen.
Austausch der Glühlampe
• Stellen Sie sicher, dass das Gerät nicht unter Strom steht (Ausschalten über die
Sicherung ), bevor Sie die Glühlampe wechseln.
• Drücken Sie den Gri des Aluminiumlters zum hinteren Gehäuse hin, bis der
Filter aus dem Gehäuse herauskommt. Entnehmen Sie den Filter, indem Sie
ihn nach unten drücken.
• Wechseln Sie die Glühlampe. Verwenden Sie dabei eine des Typs 28 W / E14.
Setzen Sie den Filter wieder rauf.

12
DE
PRODUKTDATENBLATT
Angaben nach Verordnung (EU) Nr. 65/2014
Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:20
14+A12:2015
Artikelnummer 10030001
Bezeichnung Symbol Wert Einheit
Jährlicher Energieverbrauch AEChood 30,6 kWh/Jahr
Energieezienzklasse C
Fluiddynamische Ezienz FDEhood 1,7
Klasse für die uiddynamische
Ezienz
E
Beleuchtungsezienz LEhood 34 Lux/W
Beleuchtungsezienzklasse A
Fettabscheidegrad GFEhood 64,7 %
Klasse für den Fettabscheidegrad E
Luftstrom bei minimaler und bei
maximaler Geschwindigkeit im
Normalbetrieb, ausgenommen
den Betrieb auf der Intensivstufe
oder Schnelllaufstufe
138,1 / 193,7 m³/h
Luftstrom im Betrieb auf
der Intensivstufe oder
Schnelllaufstufe
- m³/h
A-bewertete Luftschallemissionen
bei minimaler und maximaler
verfügbarer Geschwindigkeit im
Normalbetrieb
50 / 68 dB
A-bewertete Luftschallemissionen
im Betrieb auf der Intensivstufe
oder Schnelllaufstufe
- dB
Leistungsaufnahme im Aus-
Zustand
Po- W
Leistungsaufnahme im
Bereitschaftszustand
Ps0 W
Kontaktangaben Chal-Tec GmbH, Wallstraße 16, 10179, Berlin,
Deutschland

13
DE
Angaben nach Verordnung (EU) Nr. 66/2014
Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:20
14+A12:2015
Artikelnummer 10030001
Bezeichnung Symbol Wert Einheit
Jährlicher Energieverbrauch AEChood 30,6 kWh/Jahr
Zeitverlängerungsfaktor f 1,7
Fluiddynamische Ezienz FDEhood 8,8
Energieezienzindex EEIhood 72,3
Gemessener Luftvolumenstrom
im Bestpunkt
QBEP 74,4 m³/h
Gemessener Luftdruck im
Bestpunkt
PBEP 201 Pa
Maximaler Luftstrom Qmax 193,7 m³/h
Gemessene elektrische
Eingangsleistung im Bestpunkt
WBEP 47 W
Nennleistung des
Beleuchtungssystems
WL2,0 W
Durchschnittliche
Beleuchtungsstärke des
Beleuchtungssystems auf der
Kochoberäche
Emiddle 68 Lux
Gemessene Leistungsaufnahme
im Bereitschaftszustand
Po- W
Gemessene Leistungsaufnahme
im Aus-Zustand
Ps0 W
Schallleistungspegel LWA 68 dB
Kontaktangaben Chal-Tec GmbH, Wallstraße 16, 10179, Berlin,
Deutschland

14
DE
HINWEISE ZUM UMWELTSCHUTZ
• Achten Sie während des Kochens auf eine ausreichende Luftzufuhr, damit
die Dunstabzugshaube ezient und mit einem geringen Betriebsgeräusch
arbeiten kann.
• Passen Sie die Gebläsedrehzahl an die beim Kochen entstehende
Dampfmenge an. Verwenden Sie den Intensivmodus nur bei Bedarf. Je
niedriger die Gebläsedrehzahl ist, desto weniger Energie wird verbraucht.
• Wenn beim Garen große Mengen Dampf entstehen, wählen Sie rechtzeitig
eine höhere Gebläsedrehzahl. Wenn sich der Kochdampf bereits in der Küche
verteilt hat, muss die Dunstabzugshaube länger betrieben werden.
• Schalten Sie die Dunstabzugshaube aus, wenn Sie sie nicht mehr benötigen.
• Schalten Sie die Beleuchtung aus, wenn Sie diese nicht mehr benötigen.
• Reinigen Sie den Filter in regelmäßigen Abständen und tauschen Sie ihn ggf.
aus, um die Eektivität des Lüftungssystems zu erhöhen und Brandgefahr zu
vermeiden.
• Setzen Sie beim Kochen immer den Deckel auf, um Kochdampf und
Kondenswasser zu reduzieren.
HINWEISE ZUR ENTSORGUNG
Wenn es in Ihrem Land eine gesetzliche Regelung zur
Entsorgung von elektrischen und elektronischen Geräten
gibt, weist dieses Symbol auf dem Produkt oder auf der
Verpackung darauf hin, dass dieses Produkt nicht im
Hausmüll entsorgt werden darf. Stattdessen muss es zu
einer Sammelstelle für das Recycling von elektrischen
und elektronischen Geräten gebracht werden. Durch
regelkonforme Entsorgung schützen Sie die Umwelt
und die Gesundheit Ihrer Mitmenschen vor negativen
Konsequenzen. Informationen zum Recycling und zur
Entsorgung dieses Produkts, erhalten Sie von Ihrer örtlichen
Verwaltung oder Ihrem Hausmüllentsorgungsdienst.
HERSTELLER & IMPORTEUR (UK)
Hersteller:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.
Importeur für Großbritannien:
Chal-Tec UK limited
Unit 6 Riverside Business Centre
Brighton Road
Shoreham-by-Sea
BN43 6RE
United Kingdom

15
EN
Dear Customer,
Congratulations on purchasing this device. Please read the
following instructions carefully and follow them to prevent
possible damages. We assume no liability for damage
caused by disregard of the instructions and improper use.
Scan the QR code to get access to the latest user manual
and more product information.
CONTENT
Safety Instructions 16
Wall Mounting 19
Substructure 20
Vertical and Horizontal Indoor Ventilation 21
Air Ventilation Setting 21
Control Panel 22
Cleaning and Maintenance 23
Product Data Sheet 24
Notes on Environmental Protection 26
Disposal Considerations 26
Manufacturer & Importer (UK) 26
TECHNICAL DATA
Item number 10030001
Power supply 220-240 V ~ 50/60 Hz
Note: You can purchase an activated carbon lter separately for this cooker
hood under item number 10027530. Please visit our website: www.hi-tower.
co.uk

16
EN
SAFETY INSTRUCTIONS
• Thank you for purchasing this cooker hood. Please read the instruction
manual carefully before you use the cooker hood, and keep it in a safe place.
• The installation work must be carried out by a qualied electrician or
competent person. Before you use the cooker hood, make sure that the
voltage (V) and the frequency (Hz) indicated on the cooker hood are exactly
the same as the voltage and the frequency in your home.
• The manufacturer and the agent will not bear any responsibility for the
damage caused by inappropriate installation and usage.
• Children under the age of 8 must not use the cooker hood.
• The appliance is not intended for commercial use, but only for household and
similar environments.
• The cooker hood and its lter mesh should be cleaned regularly in order to
keep it in good working order.
• Before cleaning, switch the power o at the main supply.
• Clean the cooker hood according to the instruction manual and keep the
cooker hood from the danger of burning.
• Prohibit putting the cooker hood by re.
• If the appliance does not function normally, contact the manufacturer or a
specialist company.
• This device may be only used by children 8 years old or older and persons with
limited physical, sensory and mental capabilities and / or lack of experience
and knowledge, provided that they have been instructed in use of the device
by a responsible person who understands the associated risks.
• If the supply cord is damaged, it must be replaced by the manufacturer, its
service agent or similarly qualied persons in order to avoid a hazard.
• If the range hood is used at the same time as appliances burning gas or other
fuels, the room must be adequately ventilated.
• Do not ambé under the range hood. Accessible parts may become hot when
used with cooking appliances.
Important hints on installation
• The air must not be discharged into a ue that is used for exhausting fumes
from appliances burning gas or other fuels (not applicable to appliances that
only discharge the air back into the room).
• Regulations concerning the discharge of air have to be fullled.

17
EN
Important notes about the extraction mode
WARNING
Risk of poisoning from exhaust gases sucked back. Never
operate the device in extraction mode simultaneously with an
open  ue appliance when there is not adequate air ow
guaranteed.
Open  ue combustion equipment (for example, gas, oil, wood or coal- red
heaters, tankless water heaters, water heaters) pulls combustion air from the
room and runs it through an exhaust pipe or chimney to the outside. In the
extraction mode, indoor air is removed from the kitchen and the adjacent rooms
- without su cient air intake this creates a vacuum. Toxic gases from the chimney
or extraction  ue can thereby be sucked back into the living spaces.
• Always ensure that a su cient supply of fresh air is guaranteed and that the
air can circulate.
• An air supply / extractor box alone does not ensure compliance with the limit
value.
Safe operation is only possible when the negative pressure in the room where the
appliance is located does not exceed 4 Pa (0.04 mbar). This can be achieved when
the air required for combustion can  ow through openings that are not closable,
for example in doors, windows, in conjunction with an air supply / extractor box or
through other technical measures. In any case, consult a quali ed chimney sweep
who can assess the entire ventilation of your house and propose appropriate
measures for adequate ventilation.
If the hood is used exclusively in the recirculation mode, unrestricted operation is
possible.
Important note on disassembly of the device
• Disassembly is similar to installation/assembly in reverse order.
• Take a second person to help you during disassembly to avoid injuries.

18
EN
Important notes about the extraction mode
WARNING
Risk of poisoning from exhaust gases sucked back. Never
operate the device in extraction mode simultaneously with an
open  ue appliance when there is not adequate air ow
guaranteed.
Open  ue combustion equipment (for example, gas, oil, wood or coal- red
heaters, tankless water heaters, water heaters) pulls combustion air from the
room and runs it through an exhaust pipe or chimney to the outside. In the
extraction mode, indoor air is removed from the kitchen and the adjacent rooms
- without su cient air intake this creates a vacuum. Toxic gases from the chimney
or extraction  ue can thereby be sucked back into the living spaces.
• Always ensure that a su cient supply of fresh air is guaranteed and that the
air can circulate.
• An air supply / extractor box alone does not ensure compliance with the limit
value.
Safe operation is only possible when the negative pressure in the room where the
appliance is located does not exceed 4 Pa (0.04 mbar). This can be achieved when
the air required for combustion can  ow through openings that are not closable,
for example in doors, windows, in conjunction with an air supply / extractor box or
through other technical measures. In any case, consult a quali ed chimney sweep
who can assess the entire ventilation of your house and propose appropriate
measures for adequate ventilation.
If the hood is used exclusively in the recirculation mode, unrestricted operation is
possible.
Important note on disassembly of the device
• Disassembly is similar to installation/assembly in reverse order.
• Take a second person to help you during disassembly to avoid injuries.

19
EN
WALL MOUNTING
1. The cooker hoods should be placed at a distance of 65-75cm from the cooking
surface for best eect.
2. To install onto the wall, drill 4 holes of Ø 8mm on a suitable place ac- cording
with the centre distance of hole in the back of the cooker hood.
3. Insert the nut into the holes
4. Insert the screws into the nuts and tight.
5. Put up the cooker hood onto the xed screws.
6. Then use the attached accessories enclosed to turn the screws into the two holes
of inside the hood, and then x the screws to tighten the hood onto the wall.
7. Put the one way valve onto the cooker hood
60 cm 70 cm
90 cm

20
EN
SUBSTRUCTURE
1. Drill 4 holes of Ø 6mm at the bottom of the hanging cupboard.
2. Put the one way valve on the air outlet of cooker hood, then install the cooker
hood on the bottom of the cupboard, tighten the cooker hood with enclosed 4
screws.
3. Install the adjusted board on the bottom of the hood in order to keep out the
gap between hood back and cupboard.
60 cm 70 cm
90 cm
