KRONLEUCHTER
Dunstabzugshaube
Range Hood
Campana extractora
Hotte aspirante
Cappa aspirante
10030938 10030939

3
DE
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie
die folgenden Hinweise sorgfältig durch und befolgen Sie
diese, um möglichen Schäden vorzubeugen. Für Schäden,
die durch Missachtung der Hinweise und unsachgemäßen
Gebrauch entstehen, übernehmen wir keine Haftung. Scannen
Sie den folgenden QR-Code, um Zugriff auf die aktuellste
Bedienungsanleitung und weitere Informationen rund um das
Produkt zu erhalten.
INHALTSVERZEICHNIS
Sicherheitshinweise4
Installation6
Befestigung an der Decke7
Bedienung10
Reinigung und Pege10
Fehlerbehebung11
Produktdatenblatt12
Hinweise zum Umweltschutz14
Hinweise zur Entsorgung14
Hersteller & Importeur (UK)14
TECHNISCHE DATEN
Artikelnummer 10030938, 10030939
Stromversorgung 220-240 V ~ 50/60 Hz
English 15
Español 27
Français 39
Italiano 51

4
DE
SICHERHEITSHINWEISE
• Lesen Sie sich alle Hinweise vor der Benutzung sorgfältig durch und bewahren Sie
die Bedienungsanleitung zum späteren Nachschlagen gut auf.
• Die Montagearbeiten dürfen nur von einer Elektrofachkraft oder einer qualizierten
Person durchgeführt werden. Bevor Sie die Dunstabzugshaube verwenden, stellen
Sie sicher, dass die Spannung (V) und die auf der Dunstabzugshaube angegebene
Frequenz (Hz) der Spannung und Frequenz der Stromversorgung in Ihrem Haushalt
entsprechen.
• Für Schäden, die durch unsachgemäßen Gebrauch und unsachgemäße Installation
entstehen, übernehmen wir keine Haftung.
• Kinder unter 8 Jahren dürfen die Dunstabzugshaube nicht benutzen.
• Das Gerät ist nicht für den kommerziellen Gebrauch, sondern nur für Gebrauch im
Haushalt und in ähnlichen Umgebungen vorgesehen.
• Reinigen Sie das Gerät und den Filter regelmäßig, damit das Gerät immer efzient
arbeitet.
• Ziehen Sie vor der Reinigung immer den Stecker aus der Steckdose.
• Reinigen Sie das Gerät genau wie in der Bedienungsanleitung angegeben.
• Verwenden Sie unter der Abzugshaube kein offenes Feuer.
• Falls das Gerät nicht normal funktioniert, wenden Sie sich an den Hersteller oder
einen Fachbetrieb.
• Kinder ab 8 Jahren, psychisch, sensorisch und körperlich eingeschränkte Menschen
dürfen das Gerät nur benutzen, wenn sie vorher von einer für sie verantwortlichen
Aufsichtsperson ausführlich mit den Funktionen und den Sicherheitsvorkehrungen
vertraut gemacht wurden und die damit verbundenen Risiken verstehen.
• Falls das Netzkabel oder der Stecker beschädigt sind, müssen sie vom Hersteller,
einem autorisierten Fachbetrieb oder einer ähnlich qualizierten Person ersetzt
werden.
• Wenn die Dunstabzugshaube mit Herden verwendet wird, die Gas oder andere
Brennstoffe verbrennen, muss eine ausreichende Belüftung des Raumes vorhanden
sein.
• Flambieren Sie nicht unter der Abzugshaube.
• Achtung: Die Geräteoberäche kann während des Betriebs heiß werden.
Wichtige Hinweise zur Installation
• Die Luft darf nicht in einen Abzug abgeleitet werden, der zum Absaugen von
Rauchgasen von Gas- oder anderen Brennstoffen verwendet wird (gilt nicht für
Geräte, die nur die Luft in den Raum zurückführen).
• Beachten Sie alle regionalen Vorschriften zum Einbau von Entlüftungsanlagen.

5
DE
Wichtige Hinweise zum Abluftbetrieb
WARNUNG
Vergiftungsgefahr durch zurückgesaugte Abgase! Betreiben Sie das
Gerät nicht im Abluftbetrieb, wenn es zusammen mit einer
raumluftabhängigen Feuerstätte betrieben wird und keine
ausreichende Luftzirkulation garantiert wird.
Raumluftabhängige Feuerstätten wie Gas-, Öl-, Holz- oder Kohleheizungen, Boiler oder
Durchlauferhitzer beziehen die Luft aus dem Raum und führen sie durch ein Abluftrohr
oder einen Kamin ins Freie. Im Abluftbetrieb wird der Küche und den benachbarten
Räumen Luft entzogen. Ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige
Gase aus dem Kamin oder Abluftrohr können dabei in die Wohnräume zurückgesaugt
werden.
• Achten Sie darauf, dass ausreichend Frischluftzufuhr garantiert ist und die Luft
zirkulieren kann.
• Ein Zuluft-/Abluftmauerkasten reicht nicht aus, um die Einhaltung des Grenzwertes
sicherzustellen.
Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck am Standort der
Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Das erreichen Sie, wenn durch nicht-
verschließbare Öffnungen in Türen und Fenstern in Verbindung mit einem Zuluft-/
Abluftmauerkasten die zur Verbrennung benötigte Luft nachströmen kann. Lassen
Sie sich in jedem Fall von einem Schornsteinfegermeister beraten und den gesamten
Lüftungsverbund des Hauses beurteilen. Er kann ihnen gegebenenfalls die nötigen
Maßnahme zur Belüftung nennen.
Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb
ohne Einschränkung möglich.
Wichtige Hinweis zur Demontage des Geräts
• Die Demontage gleicht der Installation/Montage in umgekehrter Reihenfolge.
• Nehmen Sie sich bei der Demontage eine zweite Person zu Hilfe, um Verletzungen
zu vermeiden.

6
DE
INSTALLATION
Installation mit Abluft
Hinweis: Beachten Sie die Sicherheitshinweise zur Bedienung des Gerätes, wenn die
Luft nach außen abgeführt wird. Wenn die Dunstabzugshaube gleichzeitig mit einem
Gerät in Betrieb ist, das seine Energie aus einer anderen Quelle als Strom bezieht,
darf der Unterdruck im Raum 4 Pa nicht übersteigen (4 x 10-5 Bar).
Installation mit Umluft
Falls Sie nicht über einen Außenabzug verfügen, benötigen Sie kein Abluftrohr. Die
Installation entspricht der Installation mit Außenentlüftung.
Wichtige Hinweise für die Installation von Abluftrohren
Die folgenden Regeln müssen strikt eingehalten werden, um eine optimale
Luftabsaugung zu gewährleisten. Die Nichtbeachtung dieser Anweisungen reduziert die
Leistung und erhöht den Geräuschpegel der Dunstabzugshaube.
• Verlegen Sie das Abluftrohr möglichst kurz und gerade.
• Verwenden Sie kein kleineres Abluftrohr und engen Sie es nicht ein.
• Bei Verwendung von exiblen Rohren ist das Rohr immer straff zu montieren, um
den Druckverlust zu minimieren.
• Alle Installationsarbeiten dürfen nur von einer Elektrofachkraft oder einer dazu
befähigten Person durchgeführt werden.
• Schließen Sie das Abluftrohr der Dunstabzugshaube nicht an ein vorhandenes
Lüftungssystem an, das für ein anderes Gerät verwendet wird, beispielsweise einen
Kamin.
• Der Winkel der Biegung des Abluftrohrs sollte nicht kleiner als 120° sein. Richten
Sie das Rohr horizontal aus. Alternativ sollte das Rohr vom Ausgangspunkt nach
oben gehen und zu einer Außenwand geführt werden.
• Achten Sie nach der Installation darauf, dass die Dunstabzugshaube waagerecht
steht, um eine einseitige Fettansammlung zu vermeiden.
• Stellen Sie sicher, dass das für die Installation ausgewählten Abluftrohr den
einschlägigen Normen entspricht und feuerbeständig ist.

7
DE

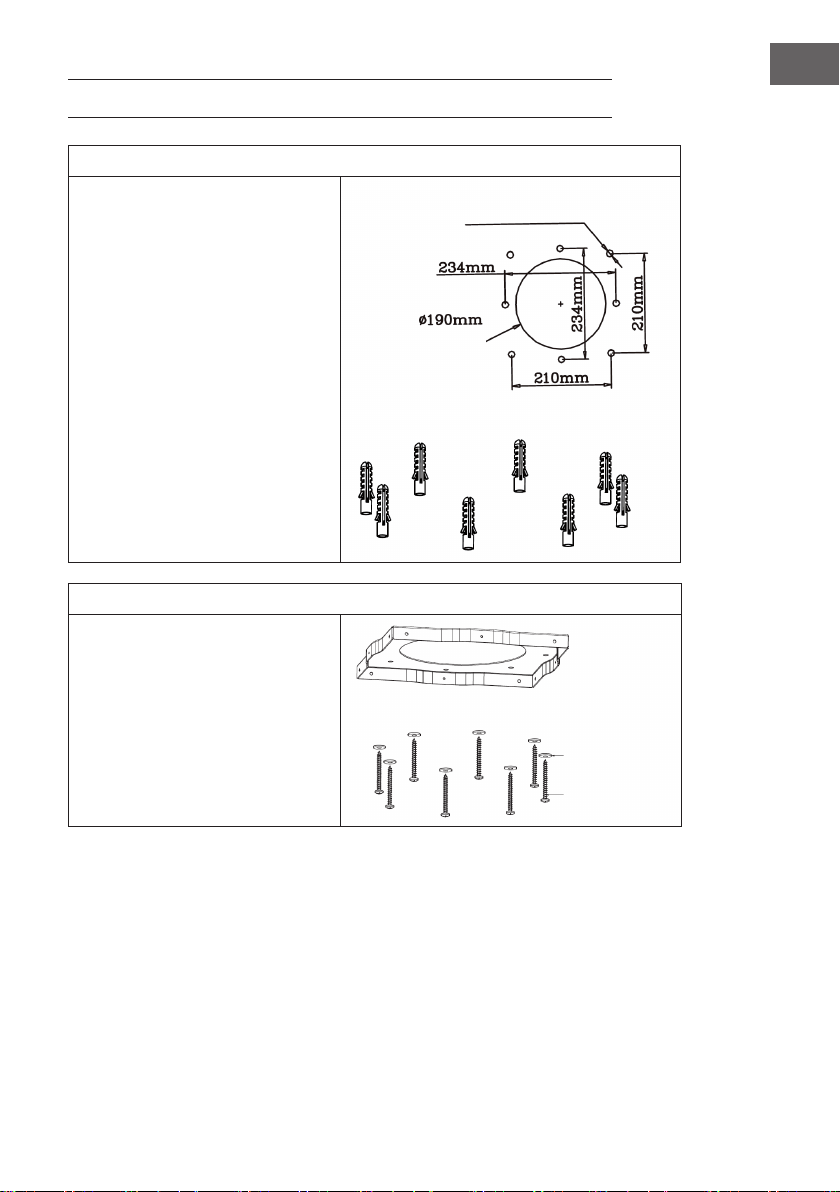

BEFESTIGUNG AN DER DECKE
1
Bringen Sie die Aufhängung der
Dunstabzugshaube an den Ort, an dem
Sie sie die Abzugshaube anbringen
mochten und bohren Sie die Locher
nach dem rechts dargestellten Schema.
Bringen Sie dann die 8Dübel an.
2
Nehmen Sie dann die Aufhängung
und befestigen Sie sie mit Hilfe von
Schrauben an der Decke. Versichern Sie
sich, dass die Aufhängung fest an der
Decke sitzt.
Loch: 0 8-10 mm
Tiefe: 65 mm
Unterlegscheibe
Ø 6 mm
Schraube
ST6*60

8
DE
3
In der Mitte der Aufhängung bendet
sich eine Aussparung für den
Stromanschluss.
4
Nehmen Sie die Abzugshaube und
stecken Sie den Stecker ein. Schieben
Sie dann die Abdeckung auf die
Aufhängung und befestigen Sie sie mit
vier M4*10 Schrauben.
Aussparung für den Stromanschluss
Stecker Abdeckung
M4*10
Schraube

9
DE
5
Nachdem Sie die Abzugshaube
angebracht haben, kann es sein, dass
Sie sie noch etwas ausbalancieren
müssen. Dazu brauchen Sie eine zweite
Person, die die Haube leicht anhebt,
während Sie die Hau- be über die
einstellbaren Verschlüsse oben an den
Drahtseilen ausbalancieren.
Einstellbarer
Verschluss des
Drahtseils
Drahtseil

10
DE
BEDIENUNG
Beleuchtung und Farben
• Die Beleuchtung wechselt
entsprechend der von Ihnen
eingestellten Geschwindigkeit: Rot >
Gelb > Blau.
• Während das Gerät in Betrieb ist,
ist dieser Teil durchgehend weiß
beleuchtet.

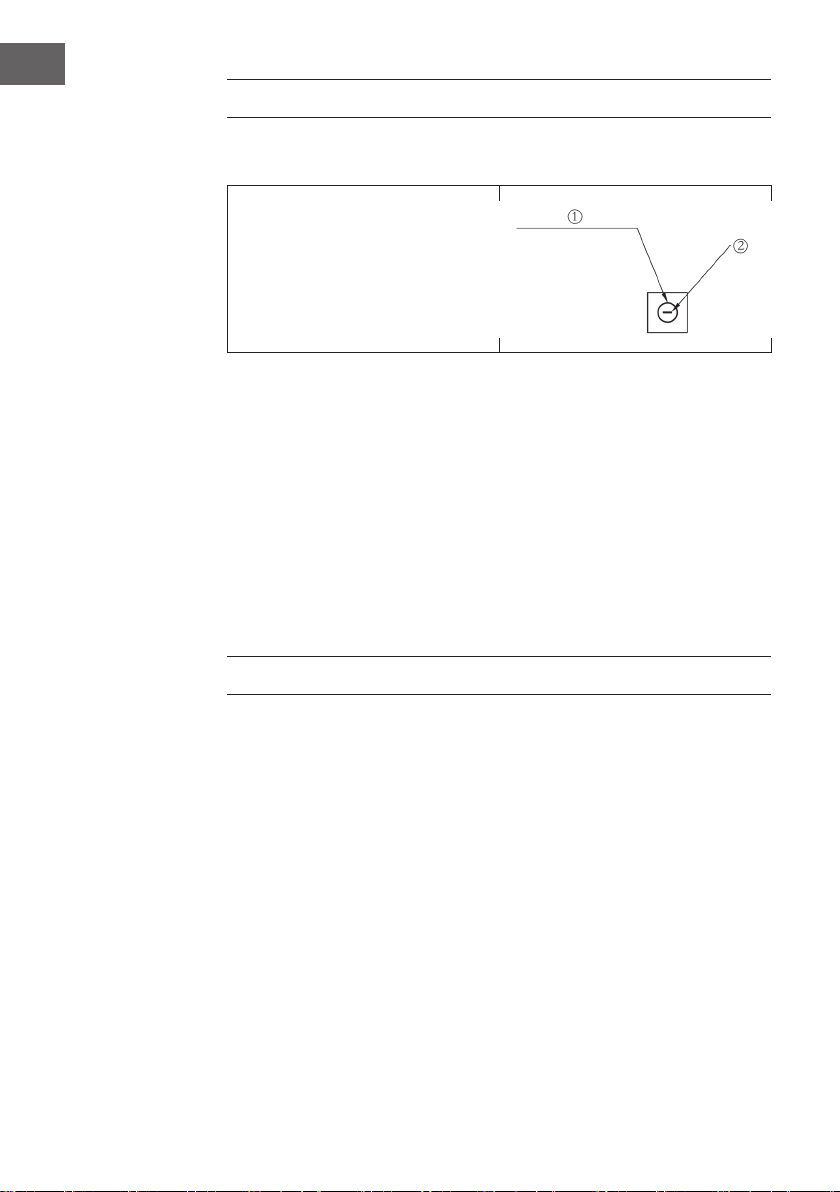

Funktionen und Bedienung
• Die Taste einmal berühren, damit die Lampe angeht.
• Halten Sie die Taste 2 Sekunden lang gedrückt. Der Motor startet und läuft mit
niedriger Geschwindigkeit, während das Licht angeht.
• Drücken Sie kurz auf die Taste, um zu mittlerer Geschwindigkeit zu wechseln, die
Beleuchtung bleibt an.
• Drücken Sie kurz auf die Taste, um zu hoher Geschwindigkeit zu wechseln, die
Beleuchtung bleibt an.
• Falls Sie die Taste erneut drücken, wechseln Sie wieder zu niedriger
Geschwindigkeit.
• Halten Sie die Taste während eines beliebigen Betriebsmodus 2 Sekunden lang
gedrückt, um Lampe und Motor auszuschalten.
REINIGUNG UND PFLEGE
• Ziehen Sie vor der Reinigung immer zuerst den Stecker aus der Steckdose.
• Um das Gehäuse zu pegen, reinigen Sie es alle zwei Monate mit etwas heißem
Wasser und einem milden Spülmittel.
• Benutzen Sie zur Reinigung keine chemischen Reiniger oder Scheuermittel.
• Achten Sie darauf, dass kein Wasser in den Motor oder andere Geräteteile
eindringt, damit die Elektronik nicht beschädigt wird.
• Der Aktivkohlelter darf nicht großer Hitze ausgesetzt werden.
• Öffnen Sie nicht den Rahmen des Aktivkohlelters.
• Falls das Netzkabel oder der Stecker beschädigt sind, müssen sie vom Hersteller,
einem autorisierten Fach- betrieb oder einer ähnlich qualizierten Person ersetzt
werden.

11
DE
FEHLERBEHEBUNG
Fehler Mögliche Ursache Lösung
Das Licht ist an, aber der
Motor läuft nicht.
Die Lüftung ist blockiert. Entfernen Sie die
Blockade.
Der Kondensator ist
kaputt.
Lassen Sie den
Kondensator ersetzen.
Der Motor ist kaputt. Lassen Sie den Motor
ersetzen.
Der Motor riecht
merkwürdig.
Lassen Sie den Motor
ersetzen.
Das Licht ist aus und der
Motor läuft nicht.
Das Licht ist kaputt. Lassen Sie das Licht
ersetzen.
Der Stecker ist lose. Stecken Sie den Stecker
fest in die Steckdose.
Das Gehäuse vibriert. Das Rotorblatt des Lüfters
ist beschädigt.
Ersetzen Sie das Blatt.
Der Motor sitzt nicht fest. Befestigen Sie den Motor.
Das Gehäuse hängt lose. Befestigen Sie das
Gehäuse.
Die Luft wird nicht richtig
abgesaugt.
Der Abstand zwischen
Herd und Abzugshaube ist
zu groß.
Verringern Sie den
Anstand.
Zu starke Luftzirkulation
durch offene Fenster und
Türen.
Achten Sie darauf, dass
kein Durchzug entsteht.

12
DE
PRODUKTDATENBLATT
Angaben nach Verordnung (EU) Nr. 65/2014
Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:201
4+A12:2015
Artikelnummer 10030938, 10030939
Bezeichnung Symbol Wert Einheit
Jährlicher Energieverbrauch AEChood 41,4 kWh/Jahr
Energieefzienzklasse A
uiddynamische Efzienz FDEhood 29,2
Klasse für die uiddynamische
Efzienz
A
Beleuchtungsefzienz LEhood 16,4 Lux/W
Beleuchtungsefzienzklasse C
Fettabscheidegrad GFEhood 68,0 %
Klasse für den Fettabscheidegrad D
Luftstrom bei minimaler und bei
maximaler Geschwindigkeit im
Normalbetrieb, ausgenommen den
Betrieb auf der Intensivstufe oder
Schnelllaufstufe
300,1/596,3 m³/h
Luftstrom im Betrieb auf der
Intensivstufe oder Schnelllaufstufe
-m³/h
A-bewertete Luftschallemissionen
bei minimaler und maximaler
verfügbarer Geschwindigkeit im
Normalbetrieb
58/69 dB
A-bewertete Luftschallemissionen
im Betrieb auf der Intensivstufe
oder Schnelllaufstufe
- dB
Leistungsaufnahme im Aus-Zustand Po0,39 W
Leistungsaufnahme im
Bereitschaftszustand
Ps- W
Kontaktangaben Chal-Tec GmbH, Wallstraße 16, 10179, Berlin,
Deutschland

13
DE
Angaben nach Verordnung (EU) Nr. 66/2014
Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:201
4+A12:2015
Artikelnummer 10030938, 10030939
Bezeichnung Symbol Wert Einheit
Jährlicher Energieverbrauch AEChood 41,4 kWh/Jahr
Zeitverlängerungsfaktor f 0,9
Fluiddynamische Efzienz FDEhood 29,2
Energieefzienzindex EEIhood 51, 0
Gemessener Luftvolumenstrom im
Bestpunkt
QBEP 291,4 m³/h
Gemessener Luftdruck im Bestpunkt PBEP 414 Pa
Maximaler Luftstrom Qmax 617 m³/h
Gemessene elektrische
Eingangsleistung im Bestpunkt
WBEP 114,9 W
Nennleistung des
Beleuchtungssystems
WL5W
Durchschnittliche
Beleuchtungsstärke des
Beleuchtungssystems auf der
Kochoberäche
Emiddle 82 Lux
Gemessene Leistungsaufnahme im
Bereitschaftszustand
Po- W
Gemessene Leistungsaufnahme im
Aus-Zustand
Ps0,39 W
Schallleistungspegel LWA 58/69 dB
Kontaktangaben Chal-Tec GmbH, Wallstraße 16, 10179, Berlin,
Deutschland

14
DE
HINWEISE ZUM UMWELTSCHUTZ
• Achten Sie während des Kochens auf eine ausreichende Luftzufuhr, damit die
Dunstabzugshaube efzient und mit einem geringen Betriebsgeräusch arbeiten kann.
• Passen Sie die Gebläsedrehzahl an die beim Kochen entstehende Dampfmenge
an. Verwenden Sie den Intensivmodus nur bei Bedarf. Je niedriger die
Gebläsedrehzahl ist, desto weniger Energie wird verbraucht.
• Wenn beim Garen große Mengen Dampf entstehen, wählen Sie rechtzeitig eine
höhere Gebläsedrehzahl. Wenn sich der Kochdampf bereits in der Küche verteilt
hat, muss die Dunstabzugshaube länger betrieben werden.
• Schalten Sie die Dunstabzugshaube aus, wenn Sie sie nicht mehr benötigen.
• Schalten Sie die Beleuchtung aus, wenn Sie diese nicht mehr benötigen.
• Reinigen Sie den Filter in regelmäßigen Abständen und tauschen Sie ihn ggf. aus,
um die Effektivität des Lüftungssystems zu erhöhen und Brandgefahr zu vermeiden.
• Setzen Sie beim Kochen immer den Deckel auf, um Kochdampf und Kondenswasser
zu reduzieren.
HINWEISE ZUR ENTSORGUNG
Wenn es in Ihrem Land eine gesetzliche Regelung zur
Entsorgung von elektrischen und elektronischen Geräten
gibt, weist dieses Symbol auf dem Produkt oder auf der
Verpackung darauf hin, dass dieses Produkt nicht im
Hausmüll entsorgt werden darf. Stattdessen muss es zu
einer Sammelstelle für das Recycling von elektrischen
und elektronischen Geräten gebracht werden. Durch
regelkonforme Entsorgung schützen Sie die Umwelt und die
Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen.
Informationen zum Recycling und zur Entsorgung dieses
Produkts, erhalten Sie von Ihrer örtlichen Verwaltung oder
Ihrem Hausmüllentsorgungsdienst.
HERSTELLER & IMPORTEUR (UK)
Hersteller:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.
Importeur für Großbritannien:
Chal-Tec UK limited
Unit 6 Riverside Business Centre
Brighton Road
Shoreham-by-Sea
BN43 6RE
United Kingdom

15
EN
Dear Customer,
Congratulations on purchasing this device. Please read the
following instructions carefully and follow them to prevent
possible damages. We assume no liability for damage caused
by disregard of the instructions and improper use. Scan the QR
code to get access to the latest user manual and more product
information.
CONTENT
Safety Instructions16
Mounting on the Ceiling19
Operation22
Cleaning and Maintenance22
Troubleshooting23
Product Data Sheet24
Notes on Environmental Protection26
Disposal Considerations26
Manufacturer & Importer (UK)26
TECHNICAL DATA
Item number 10030938, 10030939
Power supply 220-240 V ~ 50/60 Hz

16
EN
SAFETY INSTRUCTIONS
• Thank you for purchasing this cooker hood. Please read the instruction manual
carefully before you use the cooker hood, and keep it in a safe place.
• The installation work must be carried out by a qualied electrician or competent
person. Before you use the cooker hood, make sure that the voltage (V) and the
frequency (Hz) indicated on the cooker hood are exactly the same as the voltage
and the frequency in your home.
• The manufacturer and the agent will not bear any responsibility for the damage
caused by inappropriate installation and usage.
• Children under the age of 8 must not use the cooker hood.
• The appliance is not intended for commercial use, but only for household and
similar environments.
• The cooker hood and its lter mesh should be cleaned regularly in order to keep it
in good working order.
• Before cleaning, switch the power off at the main supply.
• Clean the cooker hood according to the instruction manual and keep the cooker
hood from the danger of burning.
• Prohibit putting the cooker hood by re.
• If the appliance does not function normally, contact the manufacturer or a specialist
company.
• This device may be only used by children 8 years old or older and persons with
limited physical, sensory and mental capabilities and / or lack of experience
and knowledge, provided that they have been instructed in use of the device by a
responsible person who understands the associated risks.
• If the supply cord is damaged, it must be replaced by the manufacturer, its service
agent or similarly qualied persons in order to avoid a hazard.
• If the range hood is used at the same time as appliances burning gas or other fuels,
the room must be adequately ventilated.
• Do not ambé under the range hood. Accessible parts may become hot when used
with cooking appliances.
Important hints on installation
• The air must not be discharged into a ue that is used for exhausting fumes from
appliances burning gas or other fuels (not applicable to appliances that only
discharge the air back into the room).
• Regulations concerning the discharge of air have to be fullled.

17
EN
Important notes about the extraction mode
WARNING
Risk of poisoning from exhaust gases sucked back. Never operate
the device in extraction mode simultaneously with an open flue
appliance when there is not adequate airflow guaranteed.
Open  ue combustion equipment (for example, gas, oil, wood or coal- red heaters,
tankless water heaters, water heaters) pulls combustion air from the room and runs
it through an exhaust pipe or chimney to the outside. In the extraction mode, indoor
air is removed from the kitchen and the adjacent rooms - without suf cient air intake
this creates a vacuum. Toxic gases from the chimney or extraction  ue can thereby be
sucked back into the living spaces.
• Always ensure that a suf cient supply of fresh air is guaranteed and that the air can
circulate.
• An air supply / extractor box alone does not ensure compliance with the limit
value.
Safe operation is only possible when the negative pressure in the room where the
appliance is located does not exceed 4 Pa (0.04 mbar). This can be achieved when
the air required for combustion can  ow through openings that are not closable, for
example in doors, windows, in conjunction with an air supply / extractor box or
through other technical measures. In any case, consult a quali ed chimney sweep who
can assess the entire ventilation of your house and propose appropriate measures for
adequate ventilation.
If the hood is used exclusively in the recirculation mode, unrestricted operation is
possible.
Important note on disassembly of the device
• Disassembly is similar to installation/assembly in reverse order.
• Take a second person to help you during disassembly to avoid injuries.

18
EN
Installation (Vent outside)
Note: When the range hood and appliance supplied with energy other than
electricity are simultaneously in operation, the negative pressure in the room must be
not exceed 4 Pa (4 x 10-5 Bar).
Installation (Vent inside)
If you do not have an outlet to the outside, exhaust pipe is not required and the
installation is similar to the one show in section “Installation (Vent outside)”.
Important Information for the Installation of Exhaust Air Ducts
The following rules must be strictly observed to ensure optimum air extraction. Failure
to follow these instructions will reduce performance and increase the noise level of the
cooker hood.
• Lay the exhaust pipe as short and straight as possible.
• Do not use a smaller exhaust duct and do not conne it.
• If exible ducts are used, the duct must always be mounted tightly in order to
minimise pressure loss.
• All installation work may only be carried out by a qualied electrician or a
qualied person.
• Do not connect the exhaust duct of the cooker hood to an existing ventilation system
used for another appliance, such as a chimney.
• The angle of the exhaust pipe bend should not be less than 120°. Align the pipe
horizontally. Alternatively, the duct should go up from the starting point and be led
to an outer wall.
• After installation, make sure that the cooker hood is level to prevent grease from
accumulating on one side.
• Make sure that the exhaust duct selected for the installation complies with the
relevant standards and is re-resistant.

19
EN
MOUNTING ON THE CEILING
1
Place the hood suspension in the place
where you want to install it and drill the
holes according to the scheme shown on
the right. Then attach the 8 dowels.
2
Then take the suspension and x it to the
ceiling with the help of screws. Make sure
that the suspension is rmly attached to
the ceiling.
Hole: 0 8-10 mm
Depth: 65 mm
Washer
Ø 6 mm
Screw
ST6*60

20
EN
3
In the center of the suspension is a recess
for the power connection.
4
Take the exhaust hood and plug in the
connector. Then slide the cover onto the
suspension and x it with four M4*10
screws.
Recess for the power connection
Plug Cover
M4*10
Screw
