Klein tools Vdv scout pro 3 User manual

VDV501-851

VDV ScoutTM Pro 3

1 2 345678

PassX-over Rev

Fail ShortSplit Open

Shielded

INSTRUCTION MANUAL

• VOICE, DATA AND VIDEO CABLE TESTING

• DETECTS SHORT FAULTS, OPEN FAULTS, REVERSALS,

MISWIRES, CROSSOVER WIRING AND SPLIT PAIRS

• CABLE ID

• LENGTH MEASUREMENT

• TONE GENERATOR

• EXTRA-LARGE BACKLIT LCD

• HUB BLINK

• AUTO POWER-OFF

ENGLISH pg. 2

DEUTSCH S. 11

FRANÇAIS p. 21

ESPAÑOL pág. 31

ENGLISH

GENERAL SPECIFICATIONS

The Klein Tools VDV ScoutTM Pro 3 is a portable voice-data-video cable tester. It tests and

troubleshoots RJ11, RJ12, RJ45 and F-connector terminated cables, and provides tone generation

for cable tracing. The VDV ScoutTM Pro 3 also measures cable length, tests for shield, performs hub

blink testing and traces up to 19 locations (up to 5 locations with the included remotes, additional

remotes are available separately).

PORTS AND REMOTES OVERVIEW

• Dimensions: 6.5" x 3.0" x 1.6" (16.5 x 7.6 x 4.1 cm)

• Weight: 11 oz. (312 g) with battery and remote

• Operating Temperature: 32° to 122 °F (0° to 50 °C)

• Storage Temperature: -4° to 140°F (-20° to 60°C)

• Humidity: 10% to 90%, non-condensing

• Maximum Voltage (between any two connector

pins without damage):

- RJ Jack: 66 V DC or 55 V AC

- F-Connector: 66 V DC or 55 V AC

• Battery Life (9V alkaline):

- Standby: 4 years

- Active: 50 hours (without backlight)

• Cable Types: Shielded or unshielded; Cat7a, Cat7,

Cat6a, Cat6, Cat5e, Cat3, Coaxial

• Length Measurement Method: Capacitance

• Length Measurement Range:

1.5' to 1999' (0.5 m to 610 m) with 15 pF/ft

• Length Accuracy:

(5% ft) or (5% m)

• Length Constant Range:

10 pF/ft to 40 pF/ft (33 pF/m to 132 pF/m)

WARNINGS

To ensure the safe operation and service of the tester, please follow these instructions. Failure to

observe these warnings can result in severe injury or death.

• The VDV ScoutTM Pro 3 is designed for use on unenergised cabling systems. Connecting the VDV ScoutTM Pro 3

to live AC power may damage it and pose a safety hazard for the user.

• Improperly terminated RJ plugs have the potential to damage the jacks on the VDV ScoutTM Pro 3. Visually

inspect an RJ plug before inserting it into the tester. The contacts should always be recessed into the plastic

housing of the plug. Plugging 6-position plugs into the 8-position jack on the tester has the potential to

damage the outer-most contacts of the jack, unless the plug is specifically designed for that purpose.

SYMBOLS ON THE TESTER

Warning or Caution Do NOT use on energised circuits.

Always wear approved eye protection. Read the instructions

Conformité Européenne. Conforms with European Economic Area directives.

UKCA: UK Conformity Assessment

This symbol indicates that the equipment and its accessories shall be subject to separate

collection and correct disposal.

LanMap™

Location ID Remote**

VDV526-055

RJ45

connector

RJ45 Port: Data cable, Ethernet cable, Cat5e, Cat6, Cat6a, Cat7, Cat7a.

F-Connector Port: Video cable, coaxial cable, RG6/RG6Q cable, RG59 cable.

RJ11/12 Port: Voice cable, POTS (plain old telephone service) cable, 4-wire cable, 6-wire cable,

2 twisted pair cable, 3 twisted pair cable, Cat3.

VDV SCOUTTM PRO 3 TESTER

CoaxMap™

Location ID Remote**

VDV512-056

F-connector

**Cannot be used to perform wire map or

cable length tests.

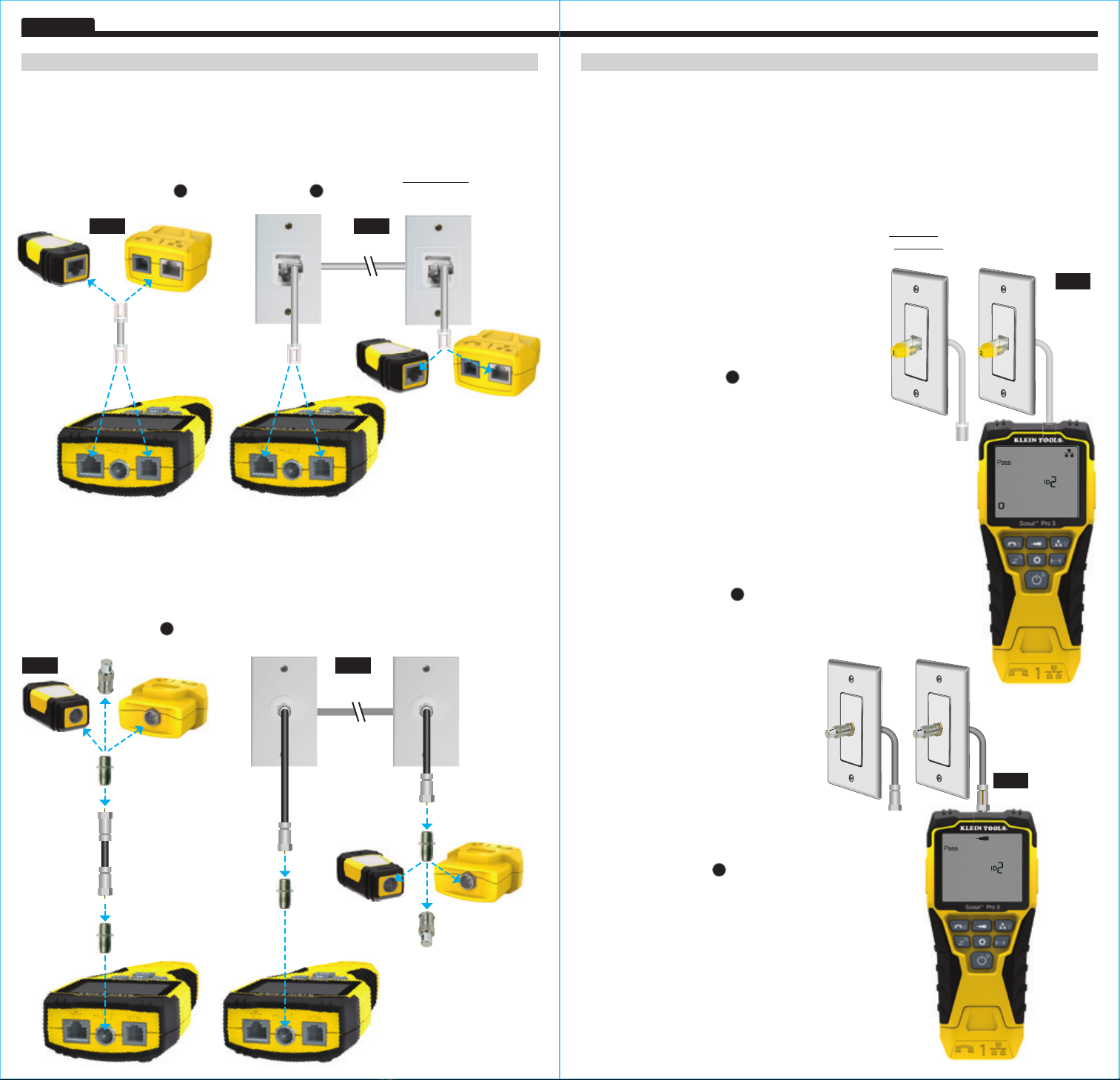

LOCATION ID REMOTES

SELF-STORING TEST + MAP™ ID REMOTE (VDV501-210)

Use for cable location identification mapping and/or continuity testing. Self-storing remotes display

on tester as Remote ID No. 1.

FRONT

RJ11/12 port

RJ45 port F-connector port

RJ11/12 port*

RJ45 port*

F-connector port

BACK

Use for cable location identification mapping.

Included in the kit or sold separately.

*The RJ jacks share internal connections, so only one RJ cable can be connected at a time for accurate cable

test results. However, an RJ cable and a coax cable may be connected at the same time. In ID mode, all

connectors on the VDV ScoutTM Pro 3 may be connected at the same time.

CONNECTORS

Barrel Connector

VDV814-609

Female-to-female F-connector

Use with F-connector port

KEYPAD FUNCTION

• VOICE / UP BUTTON

: Performs wiremap test on RJ11/RJ12

terminated cable, toggles selection upward in other modes.

• VIDEO BUTTON

:Performs continuity test on F-terminated coax cable.

• DATA / DOWN BUTTON

: Performs wiremap test on RJ45

terminated cable, toggles selection downward in other modes.

• TONE / HUB BLINK BUTTON

: Cycles through available

tone cadences, initiates Hub Blink.

• SETTINGS BUTTON

: Selects feet or metres,

enters Length Constant Edit mode.

• LENGTH BUTTON

: Measures cable length.

• POWER / BACKLIGHT BUTTON

: Turns unit on or off, turns backlight on or off.

B C

• VOICE / UP BUTTON

: Short Press: Initiates wiremap test on RJ11/RJ12 terminated cable. When in Tone or Length

Test mode, the first short press selects Voice mode, while repeated short presses will select wires orpairs of wires.

Long Press: Turns Loop mode on or off. When in Tone or Length Test mode, returns to the home screen. When in Settings

mode, changes UOM from feet to metres, or increases the length contant value.

• VIDEO BUTTON

: Short Press: Initiates continuity test on an F-terminated coax cable.

When in Tone or Length Test

mode, a short press selects Video mode.

Long Press:

Turns Loop mode on or off. When in Tone or Length Test mode,

returns to the home screen.

• DATA / DOWN BUTTON

Short Press: Initiates wiremap test on RJ45 terminated cable. When in Tone or Length Test

mode, the first short press selects Data mode, while repeated short presses select wires or pairs of wires. Long Press:

Turns Loop mode on or off. When in Tone or Length Test mode, returns to the home screen. When in Settings mode,

changes UOM from feet to metres, or increases the length contant value.

• TONE / HUB BLINK BUTTON

: Short Press: Repeated short presses will toggle through the available tone cadences.

Long Press: Initiates Hub Blink.

NOTE:DO NOT attempt to use the Hub Blink function when connected to a Power over

Ethernet (PoE) active port.

• SETTINGS BUTTON

: Short Press: Enters Length Constant edit mode (use the UP

and DOWN

buttons to

adjust the value). Default for Length Constant mode is the wire pair of pins 1 and 2 of data/RJ45 cable, and the wire pair

of pins 3 and 4 of voice/phone cable. See LENGTH CONSTANT section for more details. Second Short Press: Displays

option of feet or metres (use the UP

and DOWN

buttons to change). See the LENGTH MEASUREMENT section

for details. Long Press: Exits Settings mode and returns to the home screen.

• LENGTH BUTTON

: Short Press: Initiates cable length test. Test will default to a cable connected to the RJ45 port.

By default, the test will initiate on the first wire with no faults found. See the LENGTH MEASUREMENT and LENGTH

CONSTANT sections for more details.

• POWER / BACKLIGHT BUTTON

: Short Press: First short press turns the unit on, repeated short presses will turn

thebacklight on and off. Press the power button a second time to turn the LCD backlight on or off.

Long Press: Turns unit off.

NOTE:Unit will automatically power off after 5 minutes of inactivity, or after 60 minutes

when in Tone mode.

IN DETAIL

QUICK REFERENCE

ENGLISH

OPERATING INSTRUCTIONS

DISPLAYING/EDITING LENGTH CONSTANT:

Follow these instructions to set the length constant based on a known value (for example, as given by the cable

manufacturer). The VDV ScoutTM Pro 3 stores a separate length constant for each of the three cable types (voice,

data and video).

1. Press the Power button

to turn the tester on.

2. Press the Settings button

3. Select the cable type by pressing the Voice button

, the Coax button

or the Data button

The length constant will be displayed with the word 'EDIT'. Use the UP

and DOWN

buttons to increase or decrease the Length Constant value

in units of 0.1 pF/ft to the desired value. The decimal is not displayed, so for

example, '154' on the display means that the Length Constant is 15.4 pF/ft.

Length Constants are displayed in pF/ft or pF/m, depending on the selected

unit of measurement mode.

NOTE: The Length Constant can only be edited in the pF/ft mode. It is not editable in the pF/m mode.

NOTE: The Default for Length Constant edit for the Data cable is the wire pair of pins 1 and 2. If you wish to set

the Cable Length constant on wire pairs other than pins 1 and 2 of a data/RJ45 cable, follow Steps 1 through

3 above. Press the Length button

. Press the Data button

repeatedly until the pair you wish to edit is

displayed. Press the Edit button

again, and you will be editing the wire pair you just selected.

NOTE: The Default for Length Constant edit for the Voice cable is the wire pair of pins 3 and 4 of a voice cable.

If you wish to set the Cable Length constant on Wire pairs other than pins 3 and 4 of a voice cable, follow Steps

1 through 3 above. Press the Length button

. Press the Voice button

repeatedly until the pair you wish to

edit is displayed. Press the Edit button

again, and you will be editing the wire pair you just selected.

Cable

Type

Remote ID No.

(if terminated)

154 = 15.4 pF/ft

OPERATING INSTRUCTIONS

LENGTH MEASUREMENT: The VDV ScoutTM Pro 3 uses the capacitive properties of a cable to measure its

length. One end of the cable should be connected to the corresponding port on the top of the tester. The other

end should be left disconnected or attached to the self-storing remote.

LENGTH CONSTANT:

The length constant refers to the electrical characteristic of a cable used to characterise

its length. Every cable has an associated length constant in units of picofarads per foot (pF/ft). Setting the length

constant on the tester is important for obtaining an accurate cable length measurement from the VDV ScoutTM Pro

3. The default length constants are as follows: Voice: 17.0 pF/ft Data: 15.0 pF/ft Video: 15.0 pF/ft

The length constant can sometimes be provided by the manufacturer of the cable (see DISPLAYING/EDITING LENGTH

CONSTANT section). You may have to determine the length constant yourself (see DETERMINING AN UNKNOWN

LENGTH CONSTANT section). Length constants can range from 10 pF/ft to 40 pF/ft.

Measurement accuracy is dependent on how close the tester can be set to the length constant of the cable being

measured and the consistency of the cable along its length.

The length constant can vary from cable to cable, even if it is of the same type, produced by the same manufacturer. It can

also vary over the length of one cable, because the length constant is dependent on the physical properties of the cable,

which may not be consistent throughout the entire cable. The change in wire-pair spacing through the cable can vary the

length constant along the length of the cable.

When setting the length constant using a length of cable, the cable should be at least 50' (15.2 m) long. This will yield a

±5% uncertainty (1 in 50) in the length constant accuracy. A longer cable reduces this uncertainty.

MEASURING LENGTH – VOICE OR DATA CABLES:

1. Press the Power button

to turn the tester on.

2. Connect one end of the cable to the appropriate port: RJ45 port

(if testing data cable) or RJ12 port (if testing voice cable), located at the top

of the main tester body. Leave the other end of the cable unterminated.

3. Press the Length button

to enter Length mode.

4. Press the Data button

or Voice button

depending on the cable being tested, to begin the test.

5. Press the Data button

repeatedly to select the pair of wires that

should be measured. The first functional pair is chosen by default.

6. Read the length measurement as shown

MEASURING LENGTH – COAX CABLES:

1. Press the Power button

to turn the tester on.

2. Connect one end of the cable to the F-connector port

located at the top of the main tester body.

Leave the other end of the cable unterminated.

3. Press the Length button

to enter Length mode.

4. Press the Video button

to begin the test.

5. Read the length measurement as shown

DISPLAY

• MODE: The top line of the display shows what cable

type is being tested; voice (RJ11/RJ12)

, video

(F-terminated coax)

or data (RJ45)

, and if

HubBlink mode

or Tone mode

is activated.

• PASS/SPECIAL CABLES:'Pass'

will be displayed

if the cable is a properly wired 4-pair T568A/B data

cable, a 3-pair one-to-one wired voice cable or a

video cable with no faults. In addition, 'X-over'

illuminates if a properly wired cross-over (uplink)

cable is recognised, or 'Rev'

illuminates if the

cable is a properly wired reverse-pinned voice cable.

The wire map will show actual pin connections.

'Shielded'

illuminates when a shielded data cable

is properly connected at both ends. It will be flashing

if there is a short to a wire in the cable, along with that

pin number and the 'Short'

indicator.

• CABLE FAULTS: 'Fail'

will illuminate only if the cable is not wired to one of the cabling standards.

SeeWIRING AND DISPLAY EXAMPLES section for wire standards and failure modes.

• VOLTAGE CHECK: A check for voltage on the RJ45 terminated data cable is performed before each test and

if found, no test is run. If voltage is detected on the phone, coax or data testing ports, or if voltage over 70

Volts is detected on the PoE testing port, the lightning bolt warning symbol

will illuminate. The tester

should be disconnected immediately from the source of the voltage.

• LENGTH:

Length of the cable run in feet or metres will be displayed here.

• LOCATION ID:

The remote ID number will be displayed here.

• BATTERY STATUS: The battery low icon

illuminates when the battery is nearing depletion. The icon will

illuminate when the battery needs to be replaced. Results may be unreliable at this point.

• TESTER-END WIRE MAP:

Displays the pins on the tester end of the cable in order. These pins are mapped

to the pins on the remote-end shown directly below them on the LCD

• REMOTE-END WIRE MAP:

Displays the corresponding pin on the remote-end. Dashed lines on this row

indicate shorted pins. No pin numbers displayed on this row line are open pairs.

1 2 345678

PassX-over Rev

Fail ShortSplit Open

Shielded

3 4 51

14 17

7 8 92

15 16

Cable

Type

Indicates

Shielded

cable

Remote ID No.

(if terminated)

Measured Length = 45 ft.

Test Running

Continuously

NOTE: A voice or data cable under test can be

unterminated (open) or terminated by an RJ45

ID remote. If it is terminated by the self-storing

remote, the reading will be 1' or 2' greater than

the actual measurement. In this case, subtract

1' or 2' from the reading to obtain the actual

measurement. The coax cable under test may

beleft unterminated.

DETERMINING AN UNKNOWN LENGTH CONSTANT:

Follow these instructions to set the Length Constant based on a

sample cable of known length. For the best accuracy, the sample

cable should be 50 ft or longer. This example will use 50 ft.

1. Acquire a known length of cable at least 50 ft in length (50 ft in

this example) of the same type that you would like to measure.

2. Press the Power button

to turn tester on.

3. Follow the procedure in the MEASURING LENGTH section(s) to

set up the correct type of cable.

4. Press the Settings button

to enter Edit mode.

5. Use the Up

and Down

buttons to increase or decrease the

Length Constant, in units of 0.1 pF. Continue to adjust the Length

Constant until the Length Measurement displays the correct

known length measured earlier.

You may now measure other unknown lengths of cable using this

measured length constant.

Adjust the

Length Constant

up or down until the

Length Measurement

displays as the

known length of the

sample cable (50 ft

in this example)

CHANGING THE UNIT OF MEASUREMENT:

1. Press the Power button

to turn tester on.

2. Press the Settings button

twice; 'ft' or 'm' will be displayed.

3. Use the Up

and Down

buttons to change between feet (ft) and metres (m).

NOTE: Feet and metre unit readings display no decimal place and will read as “0 Ft” and 0 m,” respectively.

TESTING CONTINUITY:

Faults:

When testing for continuity of a cable, you are checking that all conductors within a cable are connected

properly from one end to the other. Usually, faults occur when terminations on each side are not connected

(an'open'), or when adjacent conductors are accidently connected (a 'short').

Miswires/split pairs:

8-wire data cables can have an additional set of errors. A miswire simply means that the

pin on one side of the cable is not connected to the identical pin on the other side of the cable (for example, pin 2

on one side is connected to pin 6 on the other side). Certain pairs of conductors are required to be twisted together

from end point to end point. These errors are called split pairs and can be present in cables that aren't miswired.

ENGLISH

OPERATING INSTRUCTIONS

TESTING CONTINUITY ON TERMINATED OR INSTALLED RJ45/RJ11/RJ12 CABLE (FIG. 1, FIG. 2):

1. Connect one end of the cable under test to the RJ45 port (if testing a data cable) or the RJ11/RJ12 port (if

testing a voice cable), located at the top of the main tester body. If testing a wall port, connect a known good

patch cable from the wall plate to the appropriate port at the top of the main tester body.

2. Connect the other end of the cable under test to the corresponding port on the testing remote. If testing a

wall port, connect a known good patch cable from the wall port to the appropriate port on the testing remote.

NOTE: Location-only ID remotes cannot be used.

3. Press the Data button

or the Voice button

on the keypad to begin the test.

4. Interpret the results of the test using the WIRING AND DISPLAY EXAMPLES section.

TESTING CONTINUITY ON TERMINATED OR INSTALLED COAX CABLE (FIG. 3, FIG. 4):

1. Attach female-to-female Barrel Connector to the F-connector port on the top of the tester.

2. Connect one end of the cable to be tested to this adapter.

3. If testing a terminated coax cable, attach a second Barrel Connector to the other end of the cable under test.

NOTE: This step is not necessary if testing an installed coax cable, or a cable attached to a wall plate.

4. Connect either a numbered CoaxMap™ Location ID Remote or one of the Test + Map™ ID Remotes to the

Barrel Connector.

5. Press the Video button

to begin the test.

6. Interpret the results of the test using the WIRING AND DISPLAY EXAMPLES section.

-OR-

-OR- -OR- -OR-

FIG. 1 FIG. 2

FIG. 4FIG. 3

-OR- -OR-

OPERATING INSTRUCTIONS

CABLE IDENTIFICATION – DATA AND VOICE CABLES:

It is often necessary to identify cables that branch out from the wiring closet. The VDV ScoutTM Pro 3 can assist

in two ways:

The first and most convenient way to identify installed cables is by using location ID remotes. Using location ID

remotes, you can trace up to 19 drop locations with one trip to the wiring closet or router. Identification with ID

remotes is done digitally and does not rely on any manual tracing.

The second way to identify cables is by using the VDV ScoutTM Pro 3's built-in analog tone generator. The tester

will place a low-frequency voltage on the cable. By using an analog tone probe (Klein Tools VDV500-123, sold

separately), a cable can be identified by the tone it is carrying. This technique only allows one cable to be traced

per tone generator, but has additional benefits like the ability to trace unterminated cables of non-standard types.

• LanMap™ Location ID Remotes identify location only.

• CoaxMap™ Location ID Remotes identify location only.

• Test+Map™ ID Remotes identify location, and perform wire map and length tests.

IDENTIFYING INSTALLED RJ45 CABLE (FIG. 5):

1. Insert a numbered LanMap™ Location ID Remote into the

RJ45 port of each room that needs to be identified. Write

down numbers and room names for later reference.

2. Take the VDV ScoutTM Pro 3 to the wiring closet or router

(the source of the internet connection).

3. Connect an unknown cable to the RJ45 port on the top

of the tester.

4. Press the Data button

to begin the ID test. The LCD

will read 'ID#', where '#' is the ID number of the LanMap™

Location ID Remote connected to the other side of the cable.

Compare this number to the number/room pair list you made

in Step 1 and mark the cable with a piece of labelled tape.

5. Repeat Steps 3 and 4 for each unknown cable until all have been labelled.

You can use these labels to determine which rooms should be connected

to the router, or to troubleshoot intermittent connections in the future.

IDENTIFYING INSTALLED VOICE CABLE (FIG. 5):

1. Insert a numbered LanMap™ Location ID Remote into the RJ45 port of each

room thatneeds to be identified. Write down numbers and room names for

later reference.

2. Take the VDV ScoutTM Pro 3 to the wiring closet or router (the source of the

internet connection).

3. Connect an unknown cable to the RJ45 port on the top of the tester.

4. Press the Voice button

to begin the ID test. The LCD will read 'ID#', where

'#' is the ID number of the LanMap™ Location ID Remote connected to the

other side of the cable. Compare this number to the number/room pair list you

made in Step 1 and mark the cable with a piece of labelled tape.

5. Repeat Steps 3 and 4 for each unknown cable until all have been labelled. You

can use these labels to determine which rooms should be connected to the

router, or to troubleshoot intermittent connections in the future.

FIG. 5

IDENTIFYING

INSTALLED COAX CABLE (FIG. 6):

1. Insert a numbered CoaxMap™ Location ID

Remote into the F-connector port of each

room that needs to be identified. Write down

numbers and room names for later reference.

2. Take the VDV ScoutTM Pro 3 to the wiring

closet or cable splitter (the source of the

cable connection).

3. Attach female-to-female Barrel Connector to

the F-connector port on the top of the tester,

then connect an unknown cable to the Barrel

Connector.

4. Press the Video button

to begin the

IDtest. The LCD will read 'ID#', where '#'

isthe ID number of the CoaxMap™ Location

IDRemote connected to the other side of the

cable. Compare this number to the number/

room pair list you made in Step 1 and mark

the cable with a piece of labelled tape.

5. Repeat Steps 3 and 4 for each unknown cable

until all have been labelled.

FIG. 6

ENGLISH

OPERATING INSTRUCTIONSOPERATING INSTRUCTIONS

TONE TRACING ON INSTALLED RJ45/RJ11/RJ12 CABLE (FIG. 7):

1. Connect a known working patch cable to the RJ45 port (if you are

tracing a Data cable) or RJ12 port (if you are tracing a voice cable)

at the top of the tester.

2. Connect the other end of the patch cable to the wall port at the

satellite location of the cable under test.

3. Short press the Tone button

initialise the tone generation. Press

the Tone button

repeatedly to cycle

through available solid tones (800Hz,

1000Hz, 1200Hz, 1400Hz, 1500Hz) and

alternating frequencies (800Hz/1000Hz,

1000Hz/1500Hz). For voice toning,

repeatedly pressing the Voice/Up

button will change the pins or pairs

ofpins the tone is carried on. For data

toning, repeatedly pressing the Data/

Down

button will change the pins

or pairs of pins on which the tone is

carried.

4. Use an analog tracing probe (Klein

Tools VDV500-123 recommended,

sold seperately) to determine the

wire or wires on which the tone is

being transmitted (see the Tone

Probe Instruction Manual for details).

The tone will be loudest at the cable

to which the VDV ScoutTM Pro 3 is

connected. Mark the cable with a label.

5. Repeat Steps 2-6 for each unkown

cable location.

FIG. 7

Connect the other end of the patch cable to the wall port at the

TONE TRACING ON INSTALLED COAX CABLE (FIG. 8):

1. Attach female-to-female Barrel Connector to the

F-connector port on the top of the tester.

2. Connect a known working patch cable to the Barrel

connector at the top of the main tester body.

3. Connect the other end of the patch cable to the wall

port at the satellite location of the cable under test.

4. Short Press (for less than 2

seconds) the Tone button

initialise tone generation. Press

the Tone button

repeatedly to

cycle through the available tones.

Value (in ohms) of the tone being

transmitted will be displayed on

the bottom row.

5. Use an analog tracing probe to

determine the wire on which the

tone is being transmitted (see the

Tone Probe Instruction Manual

for details). The tone will be

loudest at the cable to which the

VDV ScoutTM Pro 3 is connected.

Mark the cable with a label.

6. Repeat Steps 2-6 for each room

that has cable installed.

FIG. 8

Connect the other end of the patch cable to the wall

TESTING CONTINUITY & CABLE IDENTIFICATION SIMULTANEOUSLY – INSTALLED RJ45/RJ11/RJ12 CABLE

1. Attach a numbered Test + Map™ ID Remote to the RJ45/RJ12 port of each room that needs to be identified

using a known good patch cable‡. Write down the number of the remote and of the room number/description

in which it is placed, for comparing/identifying the cables later.

2. Take the VDV Scout

Pro 3 to the distribution point (often a wiring closet, switch or router at the other end of

the cable being tested).

3. Connect an unknown cable to the RJ45 port on the top of the tester.

4. Press the Data button

or Voice button

on the keypad to begin the test on the data or voice cable,

respectively. The LCD will display 'ID#', where '#' is the ID number of the Test + Map™ ID Remote connected

to the other side of the cable.

5. Compare this number to the remote number/room pair list you made in Step 1 and mark the cable with a

piece of labelled tape, print a label or mark with permanent marker. The LCD will also display the results of the

continuity test. These results should be interpreted using the WIRING AND DISPLAY EXAMPLES section.

6. Repeat Steps 4 and 5 for each unknown cable until all cables have been labelled. You can use these labels to determine

which rooms should be connected to the cable splitter, or to troubleshoot intermittent connections in the future.

‡NOTE: Only Klein Tools Universal RJ12 Jumper Cable (VDV726-125) or an approved equivalent should be used

in the RJ45 jack of the Test + Map™ ID Remotes. Using a standard RJ11/12 patch cable in the RJ45 port on the

tester could result in damaged contact pins.

TESTING CONTINUITY & CABLE IDENTIFICATION SIMULTANEOUSLY – INSTALLED COAX CABLE

1. Attach a numbered Test + Map™ ID Remote to the F-connector port of each room. Write down the number of

the remote and of the room number/description in which it is placed, for comparing/identifying the cables later.

2. Take the VDV Scout

Pro 3 to the distribution point (often a wiring closet, switch or router at the other end of

the cable being tested).

3. Connect an unknown cable to the Video port on top of the tester using a barrel connector.

4. Press the Video button

on the keypad to begin the test on the coax cable. The LCD will display 'ID#' where

'#' is the ID number of the Test + Map™ ID Remote connected to the other side of the cable.

5. Compare this number to the remote number/room pair list that you made in step 1 and mark the cable with a

piece of labelled tape, print a label or mark it with a permanent-ink pen. The LCD will also display the results of

the continuity test. These results should be interpreted using the Wiring and Display Example section

6. Repeat Steps 4 and 5 for each unknown cable until all have been labelled. You can use these labels to

determine which rooms should be connected to the cable splitter, or to troubleshoot intermittent connections

in the future.

WIRE MAP AND DISPLAY EXAMPLES

NOTE: An open fault or short fault takes precedence

over miswires when the appropriate icon(s) illuminates.

The Split icon illuminates if the cable wiring does not

maintain the designated pairs, an AC signal fault.

PROPERLY WIRED T568A UTP:

Tester

Remote

1 2 345678

Pass

T568A SPLIT PAIRS:

T568A SHORT AND OPEN: T568A MISWIRE & UNRECOGNISED CONTINUITY:

NOTE: Test + Map remote must be used for wire map testing.

FLASHING

TESTING CONTINUITY & CABLE IDENTIFICATION SIMULTANEOUSLY:

The VDV Scout

Pro 3 has the capability of simultaneously testing continuity and providing cable location

identification for up to twelve locations with Test + Map™ ID Remotes (sold separately). The VDV Scout

Pro 3

series testers come with the Self-Storing Test + Map™ ID Remote No. 1. Test + Map™ ID Remotes No. 2 through

No. 6 are included in some kits (VDV501-853, VDV770-850), Test + Map™ ID Remotes No. 7 through No. 12 are

sold separately in the VDV Scout

Pro 3 Test + Map™ ID Remote Kit (VDV770-851).

HUB BLINK FUNCTION

1. Insert RJ45 terminated data cable into the RJ45 port on top of tester, connect other end to the equipment

(hub, switch, router, etc.).

2. Press the Power button

to turn the tester on.

3. Long press (> 1 second) the Tone

button.

4. Signal will be transmitted from tester to equipment to illuminate the corresponding port's light.

5. "HUB" will appear on the screen and blink at the same rate as the Hub Blink signal is being transmitted.

COAX CABLE PROPERLY WIRED:

Pass

COAX CABLE WITH AN OPEN:

Open

COAX CABLE WITH A SHORT:

Short

NOTE: An

open fault

will also

occur when

no remote is

connected to

the satellite

end of a video/

coax cable.

WIRE MAP AND DISPLAY EXAMPLES

ENGLISH

WARRANTY

www.kleintools.com/warranty

CLEANING

Turn the instrument off and disconnect any cables. Clean the instrument using a damp cloth.

Do not use abrasive cleaners or solvents.

STORAGE

Remove the batteries when the instrument is not in use for a prolonged period of time. Do not

expose to high temperatures or humidity. After a period of storage in extreme conditions exceed-

ing the limits mentioned in the Specifications section, allow the instrument to return to normal

operating conditions before using it.

DISPOSAL/RECYCLING

Do not place the equipment and its accessories into a domestic rubbish bin. Items must be

properly disposed of in accordance with local regulations.

BATTERY REPLACEMENT

KLEIN TOOLS, INC.

450 Bond Street, Lincolnshire, IL 60069 1-800-553-4676

www.kleintools.com

CUSTOMER SERVICE

Use for cable location identification mapping and continuity testing.

Remotes display on tester asRemote ID Nos. 1-12.

UPGRADE REMOTES

RJ45 port F-connector port

REMOTE ID NO.

PART NO.

1 VDV501-211

2 VDV501-212

3 VDV501-213

4VDV501-214

5VDV501-215

6VDV501-216

7VDV501-217

8VDV501-218

9VDV501-219

10 VDV501-220

11 VDV501-221

12 VDV501-222

TEST + MAP™ ID REMOTES (VDV501-2## SERIES)

VDV501-851

VDV ScoutTM Pro 3

1 2 345678

PassX-over Rev

Fail ShortSplit Open

Shielded

GEBRAUCHSANLEITUNG

• PRÜFUNG VON KABELN FÜR SPRACH-, DATEN-

UND VIDEOÜBERTRAGUNG

• ERKENNT KURZSCHLÜSSE, UNTERBRECHUNGEN,

VERPOLUNG, VERDRAHTUNGSFEHLER UND

SPLITPAIRS

• KABEL-ID

• LÄNGENMESSUNG

• TONGENERATOR

• EXTRA GROSSES BELEUCHTETES LCD-DISPLAY

• HUB-BLINK-FUNKTION

• AUTOMATISCHE ABSCHALTUNG

DEUTSCH

1. Loosen screw with No. 2 Phillips screwdriver and remove

battery cover.

2. Remove and recycle exhausted battery.

3. Install new 9-volt alkaline battery, with the wires running

under the battery, towards the inside of the housing.

4. Replace battery door and tighten screw. Do not

overtighten.

12 13

DEUTSCH

ALLGEMEINE TECHNISCHE DATEN

Der Klein Tools VDV Scout

Pro 3 ist ein tragbarer Kabeltester für Sprach-, Daten- und Videokabel. Er dient zur

Prüfung und Fehlersuche bei Kabeln mit RJ11-, RJ12-, RJ45- und F-Steckern und verfügt über einen Tongenerator

zur leichten Kabelverfolgung. Der VDV Scout

Pro 3 misst zudem die Kabellänge, testet auf Schirmung, führt

Hub-Blink-Tests durch und ortet bis zu 19 Standorte (bis zu 5Standorte mit mitgelieferten Remote-Einheiten,

zusätzliche Remote-Einheiten separat erhältlich).

BUCHSEN UND REMOTE-EINHEITEN IM ÜBERBLICK

• Abmessungen: 16,5 x 7,6 x 4,1 cm (6,5 x 3,0 x 1,6Zoll)

• Gewicht:

312 g (11 oz.) einschließlich Batterie und

Remote-Einheit

• Betriebstemperatur: 0°C bis 50°C (32°F bis 122°F)

• Aufbewahrungstemperatur: -20°C bis 60°C

(-4°F bis 140°F)

• Feuchtigkeit: 10% bis 90%, nicht kondensierend

• Maximale Spannung (zwischen zwei beliebigen

Anschlussstiften ohne Beschädigung):

- RJ-Buchse: 66V DC bzw. 55VAC

- F-Steckverbindung: 66V DC bzw. 55VAC

• Batterienutzungsdauer (9-V-Alkalibatterie):

- Standby-Betrieb: 4Jahre

- Aktiver Betrieb: 50Stunden (ohne

Hintergrundbeleuchtung)

• Kabeltypen: Geschirmt oder ungeschirmt; Cat7a, Cat7,

Cat6a, Cat6, Cat5e, Cat3, Koaxial

• Längenmessverfahren: Kapazität

• Längenmessbereich:

0,5 bis 610 m (1,5 bis 1.999 Fuß) mit 15 pF/ft.

• Längengenauigkeit:

(5 % ft.) oder (5 % m)

• Längenkonstantenbereich:

10 pF/ft. bis 40 pF/ft. (33-132pF/m)

WARNUNGEN

Beachten Sie die folgenden Anweisungen, um einen sicheren Betrieb und eine sichere Wartung des Geräts zu gewährleisten.

Bei Nichtbeachtung dieser Warnungen können schwere bis lebensgefährliche Verletzungen verursacht werden.

• Das Gerät VDVTM Pro 3 darf nur bei spannungsfreiem Zustand der Kabel verwendet werden. Die Verbindung des

VDV ScoutTM Pro 3 mit spannungsführenden Wechselstromleitungen kann zur Beschädigung des Gerätes führen

unddieSicherheit des Benutzers gefährden.

• Ein unsachgemäßer Abschluss der RJ-Stecker kann zur Beschädigung der Buchsen am VDV ScoutTM Pro 3 führen.

Unterziehen Sie die RJ-Stecker vor dem Einstecken in das Prüfgerät immer einer Sichtprüfung. Die Kontakte müssen

unbedingt im Kunststoffgehäuse des Steckers versenkt sein. Werden 6-polige Stecker in die 8-polige Buchse am

Prüfgerät eingesteckt, können die äußeren Kontakte der Buchse beschädigt werden, es sei denn, der 6-polige Stecker

istspeziell für diese Verwendung ausgelegt.

SYMBOLE AUF DEM PRÜFGERÄT

Warnungen oder Vorsichtshinweis Verwenden Sie das Gerät NICHT an unter

Spannung stehenden Stromkreisen.

Tragen Sie immer einen zugelassenen Augenschutz. Lesen Sie die Anweisungen.

EG-Kennzeichnung. Das Gerät entspricht den Richtlinien im europäischen Wirtschaftsraum.

UKCA: Konformitätsbewertung GB

Das Gerät und sämtliches Zubehör müssen getrennt gesammelt und sachgerecht entsorgt werden.

LanMap™

Location Remote-

Ortungseinheit**

VDV526-055

RJ45-

Buchse

RJ45-Buchse: Datenkabel, Ethernetkabel, Cat5e, Cat6, Cat6a, Cat7, Cat7a.

F-Buchse: Videokabel, Koaxialkabel, RG6-/RG6Q-Kabel, RG59-Kabel.

RJ11/12-Buchse: Sprachkabel, POTS-Kabel, 4-adriges Kabel, 6-adriges Kabel,

verdrillte Zweidrahtleitung mit 2Paaren, verdrillte Zweidrahtleitung mit 3Paaren, Cat3.

VDV SCOUTTM PRO 3 PRÜFGERÄT

CoaxMap™

Remote-Ortungseinheit**

VDV512-056

F-Buchse

**Kann nicht zur Durchführung von Kabelortungen

oder Kabellängentests verwendet werden.

REMOTE-ORTUNGSEINHEITEN

SELBSTVERSTAUENDE TEST-N-MAP™ REMOTE-ORTUNGSEINHEIT (VDV501-210)

Ortung, Identifizierung und Zuordnung von Leitungen und/oder Durchgangsprüfungen. Die selbstverstauenden

Remote-Einheiten werden auf dem Prüfer-Display als Remote ID Nr.1 angezeigt.

VORDERSEITE

RJ11/12-Buchse

RJ45-Buchse F-Buchse

RJ11/12-Buchse*

RJ45-Buchse*

F-Buchse

RÜCKSEITE

Ortung, Identifizierung und Zuordnung von Leitungen.

Im Kit oder separat erhältlich.

*Die RJ-Buchsen haben gemeinsame interne Anschlüsse. Um die Genauigkeit der Kabelprüfungen sicherzustellen, darf daher jeweils nur

ein RJ-Kabel gleichzeitig angeschlossen sein. Dagegen können ein RJ-Kabel und ein Koaxialkabel gleichzeitig angeschlossen werden,

ohne dass die Genauigkeit beeinträchtigt wird. Im ID-Modus können alle Anschlüsse am VDV ScoutTM Pro 3 gleichzeitig verbunden sein.

STECKVERBINDER

Buchsenverbinder

VDV814-609

Verbinder F-Buchse auf F-Buchse

Zur Verwendung mit der F-Buchse

TASTENFELDFUNKTIONEN

• SPRACHTASTE/TASTE UP

: Führt eine Prüfung des Verkabelungsplans

bei einem Kabel mit RJ11-/RJ12-Stecker durch, schaltet die Auswahl aufwärts

in andere Modi um.

• VIDEOTASTE

:Führt eine Durchgangsprüfung bei einem Koaxialkabel mit

F-Steckverbinder durch.

• DATENTASTE/TASTE DOWN

: Führt eine Prüfung der Wiremap

(Verkabelungsplan) bei einem Kabel mit RJ45-Stecker durch, schaltet die

Auswahl abwärts in andere Modi um.

• TONTASTE/HUB-BLINK-TASTE

: Schaltet durch die verfügbaren

Tonarten, aktiviert die Hub-Blink-Funktion.

• EINSTELLUNGSTASTE

: Wählt Fuß oder Meter aus, schaltet in den Modus

„Längenkonstante bearbeiten“.

• LÄNGENTASTE

: Misst die Kabellänge.

• EINSCHALTTASTE/TASTE FÜR HINTERGRUNDBELEUCHTUNG

: Schaltet das Gerät ein oder aus, schaltet die

Hintergrundbeleuchtung ein oder aus.

B C

• SPRACHTASTE/TASTE UP

: Kurzes Drücken: Führt eine Prüfung der Wiremap (Verkabelungsplan) bei einem Kabel mit RJ11-/

RJ12-Stecker durch. Im Ton- oder Längenprüfmodus wählt ein erstes kurzes Drücken den Sprachmodus aus, mehrmaliges kurzes

Drücken wählt Adern oder Adernpaare aus. Langes Drücken: Schaltet den Loop-Modus (Schleifenmodus) ein oder aus. Kehrt im

Ton- oder Längenprüfmodus zur Startansicht zurück. Ändert im Einstellungsmodus die Maßeinheit von Fuß in Meter oder erhöht den

Wert der Längenkonstante.

• VIDEOTASTE

: Kurzes Drücken: Startet eine Durchgangsprüfung an einem Koaxialkabel mit F-Steckverbinder.

Im Ton- oder

Längenprüfmodus wählt ein kurzes Drücken den Videomodus aus.

Langes Drücken:

Schaltet den Loop-Modus (Schleifenmodus) ein

oder aus. Kehrt im Ton- oder Längenprüfmodus zur Startansicht zurück.

• DATENTASTE/TASTE DOWN

Kurzes Drücken: Führt eine Prüfung der Wiremap (Verkabelungsplan) bei einem Kabel mit RJ45-

Stecker durch. Im Ton- oder Längenprüfmodus wählt ein erstes kurzes Drücken den Datenmodus aus, mehrmaliges kurzes Drücken

wählt Adern oder Adernpaare aus. Langes Drücken: Schaltet den Loop-Modus (Schleifenmodus) ein oder aus. Kehrt im Ton- oder

Längenprüfmodus zur Startansicht zurück. Ändert im Einstellungsmodus die Maßeinheit von Fuß in Meter oder erhöht den Wert

derLängenkonstante.

• TONTASTE/HUB-BLINK-TASTE

: Kurzes Drücken: Mehrmaliges kurzes Drücken schaltet durch die verfügbaren Tonarten.

Langes Drücken: Aktiviert die Hub-Blink-Funktion.

HINWEIS:VERSUCHEN SIE NICHT, die Hub-Blink-Funktion zu verwenden, wenn

eine Verbindung mit einer aktiven Power-over-Ethernet(PoE)-Buchse vorliegt.

• EINSTELLUNGSTASTE

: Kurzes Drücken: Startet den Modus Längenkonstante bearbeiten (verwenden Sie die Tasten UP

und DOWN

, um den Wert zu ändern). Standardmäßig ist für den Modus Längenkonstante das Adernpaar der Stifte 1 und 2 des

Daten-/RJ45-Kabels und das Adernpaar der Stifte 3 und 4 des Sprach-/Telefonkabels ausgewählt. Weitere Informationen finden Sie

im Abschnitt zur LÄNGENKONSTANTE. Zweites kurzes Drücken: Zeigt die Option für Fuß oder Meter an (verwenden Sie die Tasten

und DOWN

, um die Einstellung zu ändern). Weitere Informationen finden Sie im Abschnitt LÄNGENMESSUNG. Langes

Drücken: Beendet den Einstellungsmodus und kehrt zur Startansicht zurück.

• LÄNGENTASTE

: Kurzes Drücken: Startet die Prüfung der Kabellänge. Bei der Prüfung wird standardmäßig ein mit der RJ45-

Buchse verbundenes Kabel gewählt. Standardmäßig startet die Prüfung bei der ersten Ader ohne vorliegende Fehler. Weitere

Informationen finden Sie in den Abschnitten zur LÄNGENMESSUNG und LÄNGSKONSTANTE.

• EINSCHALTTASTE/TASTE FÜR HINTERGRUNDBELEUCHTUNG

: Kurzes Drücken: Ein erstes kurzes Drücken schaltet das Gerät

ein, mehrmaliges kurzes Drücken schaltet die Hintergrundbeleuchtung ein und aus. Drücken Sie die Einschalttaste ein zweites Mal,

um die LCD-Hintergrundbeleuchtung ein oder auszuschalten.

Langes Drücken: Schaltet das Gerät aus.

HINWEIS:Das Gerät schaltet sich nach 5 Minuten Inaktivität bzw. nach 60Minuten

im Tonmodus automatisch aus.

AUSFÜHRLICHERE ERKLÄRUNG

SCHNELLÜBERSICHT

14 15

DEUTSCH

BETRIEBSANLEITUNG

ANZEIGEN/BEARBEITEN DER LÄNGENKONSTANTE:

Beachten Sie die folgenden Anweisungen, um die Längenkonstante anhand eines bekannten Werts (beispielsweise der

Angabe des Kabelherstellers) einzustellen. Das Prüfgerät VDV Scout

Pro 3 speichert für jeden der drei Kabeltypen

(Sprach-, Daten- und Videokabel) eine eigene Längenkonstante.

1. Drücken Sie die Einschalttaste

, um den Tester einzuschalten.

2. Drücken Sie die Einstellungstaste

3. Wählen Sie den Kabeltyp durch Drücken der Sprachtaste

der Koax-Taste

oder der Datentaste

aus.

Die Längenkonstante wird mit dem Wort „EDIT“ (Bearbeiten) angezeigt.

Verwenden Sie die Tasten UP

und DOWN

zum Erhöhen bzw.

Verringern der Längenkonstante um jeweils 0,1pF, bis der gewünschte

Wert erreicht ist. Die Dezimalstelle wird nicht angezeigt, d.h.

beispielsweise, dass „154“ auf dem Display eine Längenkonstante von 15,4 pF/ft bedeutet.

Die Längenkonstanten werden je nach ausgewähltem Maßeinheitmodus in pF/ft oder pF/m angezeigt.

HINWEIS: Die Längenkonstante kann nur im Modus „pF/ft.“ bearbeitet werden. Kann im Modus pF/m nicht

bearbeitetwerden.

HINWEIS: Standardmäßig ist für Längenkonstante bearbeiten für Datenkabel das Adernpaar von Stift 1 und 2

ausgewählt. Wenn Sie für die Längenkonstante andere Adernpaare als die für Stifte 1 und 2 des Daten-/RJ45-Kabels

festlegen möchten, führen Sie die Schritte 1 bis 3 oben aus. Drücken Sie die Längentaste

. Drücken Sie wiederholt

die Datentaste

, bis das zu bearbeitende Paar angezeigt wird. Drücken Sie erneut die Bearbeiten-Taste

, um das

ausgewählte Adernpaar zu bearbeiten.

HINWEIS: Standardmäßig ist für Längenkonstante bearbeiten für Sprachkabel das Adernpaar von Stift 3 und 4

ausgewählt. Wenn Sie für die Längenkonstante andere Adernpaare als die für Stifte 3 und 4 des Sprachkabels festlegen

möchten, führen Sie die Schritte 1 bis 3 oben aus. Drücken Sie die Längentaste

. Drücken Sie wiederholt die

Sprachtaste

, bis das zu bearbeitende Paar angezeigt wird. Drücken Sie erneut die Bearbeiten-Taste

, um das

ausgewählte Adernpaar zu bearbeiten.

Kabeltyp

Remote ID Nr.

(wenn

angeschlossen)

154 = 15,4 pF/ft.

BETRIEBSANLEITUNG

LÄNGENMESSUNG: Das Prüfgerät VDV Scout

Pro 3 misst die Kabellänge anhand der kapazitiven Eigenschaften des Kabels. Ein Kabelende

muss mit dem entsprechenden Anschluss des Prüfgeräts verbunden sein. Das andere Ende muss entweder frei bleiben oder mit der

selbstverstauenden Remote-Einheit verbunden sein.

LÄNGENKONSTANTE:

Die Längenkonstante bezieht sich auf die elektrischen Eigenschaften eines Kabels, die zur Beschreibung der Kabellänge

verwendet werden. Jedes Kabel hat eine zugehörige Längenkonstante, die in Pikofarad pro Fuß (pF/ft.) ausgedrückt wird. Um genaue

Messergebnisse der Kabellänge zu erzielen, ist es wichtig, die Längenkonstante am VDV Scout

Pro 3 einzustellen. Standardmäßig sind die

Längenkonstanten wie folgt eingestellt: Sprache: 17,0 pF/ft. Daten: 15,0 pF/ft. Video: 15,0 pF/ft.

Die Längenkonstante wird in einigen Fällen vom Hersteller bereitgestellt (siehe Abschnitt „ANZEIGEN/BEARBEITEN DER LÄNGENKONSTANTE“).

Gegebenenfalls müssen Sie die Längenkonstante selbst bestimmen (siehe Abschnitt „BESTIMMEN EINER UNBEKANNTE LÄNGENKONSTANTE“).

Diemöglichen Werte der Längenkonstante liegen zwischen 10pF/ft. und 40pF/ft.

Die Messgenauigkeit hängt davon ab, wie genau die eingestellte Längskonstante dem gemessenen Kabel entspricht und wie homogen das Kabel über

seine gesamte Länge ist.

Die Längskonstante kann bei verschiedenen Kabeln variieren, selbst wenn es sich um Kabel vom gleichen Typ handelt, die vom selben Hersteller

produziert wurden. Ferner kann die Längskonstante über die Länge eines Kabels variieren, da sie von den physikalischen Eigenschaften des Kabels

bestimmt wird und diese gegebenenfalls nicht über das gesamte Kabel einheitlich sind. Bei unterschiedlichen Abständen zwischen den Adernpaaren

kann die Längskonstante ebenfalls über den Kabelverlauf variieren.

Bei der Einstellung der Längskonstante mithilfe der Länge des Kabels sollte das Kabel mindestens 50Fuß lang sein. Für diese Kabellänge ergibt sich bei

der Genauigkeit der Längenkonstante eine Messunsicherheit von ±5% (1 von 50). Wird ein längeres Kabel verwendet, verringert sich diese Unsicherheit.

MESSUNG DER LÄNGE – SPRACH- ODER DATENKABEL:

1. Drücken Sie die Einschalttaste

, um den Tester einzuschalten.

2. Verbinden Sie ein Kabelende mit der entsprechenden Buchse: RJ45-Buchse (falls Sie ein

Datenkabel prüfen), RJ12-Buchse (falls Sie ein Sprachkabel prüfen) an der Oberseite des

Prüfgeräts. Lassen Sie das andere Kabelende frei.

3. Drücken Sie die Längentaste

, um den Modus Längenmessung aufzurufen.

4. Drücken Sie je nach zu testendem Kabel die Datentaste

oder die Sprachtaste

um die Prüfung zu starten.

5. Drücken Sie die Datentaste

mehrmals, um das Adernpaar auszuwählen, an dem

die Messung ausgeführt werden soll. Standardmäßig wird das erste funktionsfähige

Paar ausgewählt.

6. Lesen Sie den angezeigten Längenmesswert ab

MESSUNG DER LÄNGE – KOAXIALKABEL:

1. Drücken Sie die Einschalttaste

, um den Tester einzuschalten.

2. Verbinden Sie ein Kabelende mit der F-Buchse an der Oberseite

des Prüfgeräts. Lassen Sie das andere Kabelende frei.

3. Drücken Sie die Längentaste

, um den Modus

Längenmessung aufzurufen.

4. Drücken Sie die Videotaste

zum Starten des Tests.

5. Lesen Sie den angezeigten Längenmesswert ab

DISPLAY

• MODUS: Die obere Zeile des Displays zeigt an, welcher Kabeltyp

getestet wird – Sprach- (RJ11/RJ12)

, Video- (Koaxialkabel

mit F-Buchse)

oder Datenkabel (RJ45)

– und ob der

Hub-Blink-

oder Tonmodus

aktiviert ist.

• PASS/SPEZIALKABEL:„Pass“ (Bestanden)

wird angezeigt,

wenn es sich bei dem Kabel um ein ordnungsgemäß verdrahtetes

T568A/B-Datenkabel mit 4Adernpaaren, ein eins zu eins verdrahtetes

Sprachkabel mit 3Adernpaaren oder ein Videokabel ohne Fehler

handelt. Bei Erkennung eines ordnungsgemäß verdrahteten

Crossover(Uplink)-Kabels wird außerdem die Angabe „X-over“

angezeigt bzw. bei Erkennung eines ordnungsgemäß verdrahteten,

in umgekehrter Reihenfolge gepolten Sprachkabels dieAngabe

„Rev“

. Die tatsächlichen Stiftverbindungen werden in der

Wiremap (Verkabelungsplan) gezeigt. „Shielded“ (Geschirmt)

wird bei geschirmten Datenkabeln angezeigt, die an beiden Enden

ordnungsgemäß verbunden sind. Bei einem Kurzschluss eines

Drahtes im Kabel blinkt dieses Symbol und wird zusammen

mit derentsprechenden Stiftnummer und der Angabe „Short“

(Kurz)

angezeigt.

• KABELFEHLER: „Fail“ (Fehler)

wird nur angezeigt, wenn die Verdrahtung des Kabels keinem der Verkabelungsstandards entspricht. Weitere

Informationen zu Verdrahtungsstandards und Fehlermodi finden Sie im AbschnittVERDRAHTUNGEN UND DISPLAY-ANZEIGEN – BEISPIELE.

• SPANNUNGSPRÜFUNG: Vor jeder Prüfung erfolgt bei Datenkabeln mit RJ45-Anschluss zunächst ein Spannungstest. Wenn dieser

ergibt, dass Spannung anliegt, wird die Prüfung nicht ausgeführt. Wenn am Telefon oder den Koax- oder Datenprüfanschlüssen

Spannung festgestellt wird oder wenn am PoE-Prüfanschluss Spannung von über 70Volt festgestellt wird, leuchtet das Blitzsymbol

auf. In diesem Fall muss das Prüfgerät sofort von der Spannungsquelle getrennt werden.

• LÄNGE:

Hier wird die Länge der Kabelführung in Fuß oder Meter angezeigt.

• STANDORT-ID:

Die Nummer der Remote-Ortungseinheit wird hier angezeigt.

• BATTERIESTATUS: Das Symbol für niedrigen Batteriestand

wird angezeigt, wenn die Batteriekapazität zur Neige geht. Wenn die

Batterie ausgetauscht werden muss, leuchtet das Symbol auf. Bei blinkendem Batteriesymbol ist die Zuverlässigkeit der Ergebnisse

nicht mehr gewährleistet.

• WIREMAP (VERDRAHTUNGSPLAN) KABELENDE PRÜFGERÄT:

Zeigt die Stifte im Kabelende, das an das Prüfgerät angeschlossen

ist, der Reihe nach an. Diese Stifte werden den Stiftnummern des mit der Remote-Einheit verbundenen Kabelendes zugeordnet, die

jeweils direkt darunter angezeigt werden.

• WIREMAP (VERDRAHTUNGSPLAN) KABELENDE REMOTE-EINHEIT:

Zeigt die entsprechenden Stifte des mit der Remote-Einheit

verbundenen Kabelendes an. Gestrichelte Linien in dieser Zeile weisen auf kurzgeschlossene Stifte hin. Werden in dieser Zeile keine

Stiftnummern angezeigt, sind offene Stellen vorhanden.

1 2 345678

PassX-over Rev

Fail ShortSplit Open

Shielded

3 4 51

14 17

7 8 92

15 16

Kabeltyp

Bezeichnet

ein

geschirmtes

Kabel

Remote ID Nr.

(wenn angeschlossen)

Gemessene Länge = 45ft.

Kontinuierlich

ausgeführte Prüfung

HINWEIS: Sprach- oder Datenkabel können für

die Prüfung frei (offen) gelassen oder mit einem

RJ45-ID-Remote verbunden werden. Sind diese

Kabel mit der selbstverstauenden Remote-Einheit

verbunden, wird der Anzeigewert um etwa 1 bis

2Fuß über dem tatsächlichen Wert liegen. Ziehen Sie

in diesem Fall 1 bis 2Fuß vom Anzeigewert ab, um

dentatsächlichen Wert zu erhalten. Das Koaxialkabel

kann für die Prüfung frei gelassen werden.

BESTIMMEN EINER UNBEKANNTEN LÄNGSKONSTANTE:

Beachten Sie die folgenden Anweisungen, um die Längskonstante

anhand eines Musterkabels mit bekannter Länge einzustellen. Für eine

optimale Genauigkeit sollte das Kabel mindestens 50Fuß lang sein.

Beidiesem Beispiel werden 50 Fuß verwendet.

1. Verwenden Sie ein dem Kabeltyp des zu messenden Kabels

entsprechendes Kabel mit einer Länge von mindestens 50 Fuß

(50Fuß in diesem Beispiel).

2. Drücken Sie die Einschalttaste

, um den Tester einzuschalten.

3. Führen Sie die Schritte in den Abschnitten MESSEN DER LÄNGE

aus,um den richtigen Kabeltyp einzustellen.

4. Drücken Sie die Einstellungstaste

, um den Modus Bearbeiten

aufzurufen.

5. Verwenden Sie die Tasten UP

und DOWN

zum Erhöhen bzw.

Verringern der Längskonstante um jeweils 0,1pF. Passen Sie die

Längenkonstante weiter an, bis die Längenmessung die korrekte

Länge, die zuvor bestimmt wurde, anzeigt.

Nun können Sie andere unbekannte Kabellängen mithilfe dieser

bestimmten Längenkonstante messen.

Passen Sie die

Längenkonstante

nach oben oder

unten an, bis die

Längenmessung

die bekannte Länge

des Beispielkabels

anzeigt (50 Fuß in

diesem Beispiel).

ÄNDERN DER MASSEINHEIT

1. Drücken Sie die Einschalttaste

, um den Tester einzuschalten.

2. Drücken Sie die Einstellungstaste

zweimal; „ft“ oder „m“ wird angezeigt.

3. Verwenden Sie die Tasten UP

und DOWN

, um zwischen Fuß (ft) und Metern (m) umzuschalten.

HINWEIS: Messungen in Fuß und Metern werden ohne Nachkommastelle, also als „0 Ft“ bzw. „0m“ angezeigt.

DURCHGANGSPRÜFUNG:

Fehler:

Bei der Durchgangsprüfung wird ein Kabel daraufhin getestet, ob alle Leiter im Kabel ordnungsgemäß von

einem Ende zum anderen miteinander verbunden sind. Fehler treten in der Regel auf, wenn die Kabelabschlüsse

auf beiden Seiten unverbunden sind (offene Stelle: „open“) oder wenn versehentlich nebeneinander liegende Leiter

miteinander verbunden sind (Kurzschluss: „short“).

Verdrahtungsfehler/Split Pairs:

Bei 8-adrigen Datenkabeln kann eine Reihe weiterer Fehler auftreten. Bei einem

Verdrahtungsfehler („miswire“) ist ein Stift auf der einen Seite des Kabels nicht mit dem gleichen Stift am anderen

Kabelende verbunden (Beispiel: Stift2 am einen Kabelende ist mit Stift6 am anderen Ende verbunden). Bestimmte

Leiterpaare müssen über den gesamten Kabelverlauf miteinander verdrillt sein und paarig auf die Stifte aufgelegt

werden. Werden die Paare nicht korrekt auf die Stecker aufgelegt, spricht man von einem Split-Pair-Fehler. Diese

Fehlerkönnen auch in Kabeln ohne Verdrahtungsfehler auftreten.

16 17

DEUTSCH

BETRIEBSANLEITUNG

DURCHGANGSPRÜFUNG BEI ABGESCHLOSSENEM ODER VERLEGTEM RJ45-/RJ11-/RJ12-KABEL (ABB. 1, ABB. 2):

1. Verbinden Sie ein Ende des zu prüfenden Kabels mit der RJ45-Buchse (falls Sie ein Datenkabel prüfen) oder der RJ11/RJ12-

Buchse (falls Sie ein Sprachkabel prüfen) an der Oberseite des Prüfgeräts. Um eine Wandbuchse zu überprüfen, verbinden Sie ein

bekanntermaßen funktionierendes Patchkabel von der Wandplatte mit der entsprechenden Buchse an der Oberseite des Prüfgeräts.

2. Verbinden Sie das andere Ende des zu prüfenden Kabels mit der ent aßen funktionierendes Patchkabel von der Wandplatte mit der

entsprechenden Buchse an der Remote-Prüfeinheit.

HINWEIS: Die Verwendung von Remote-Ortungseinheiten allein ist nicht möglich.

3. Drücken Sie die Datentaste

oder die Sprachtaste

auf dem Tastenfeld, um die Prüfung zu starten.

4. Nun können Sie die Prüfergebnisse auswerten (siehe dazu den Abschnitt VERDRAHTUNGEN UND DISPLAY-ANZEIGEN – BEISPIELE).

DURCHGANGSPRÜFUNG BEI ABGESCHLOSSENEM ODER VERLEGTEM KOAXIALKABEL (ABB. 3, ABB. 4):

1. Schließen Sie den Buchsenverbinder (Buchse auf Buchse) an die F-Buchse an der Oberseite des Prüfgeräts an.

2. Verbinden Sie ein Kabelende, das geprüft werden soll, mit diesem Adapter:

3. Wenn Sie ein abgeschlossenes Koaxialkabel prüfen möchten, schließen Sie einen zweiten Buchsenverbinder an das andere Ende

des zu prüfenden Kabels an.

HINWEIS: Bei der Prüfung eines verlegten Koaxialkabels (oder eines Kabels, das mit einer Wandplatte

verbunden ist) ist dieser Schritt nicht erforderlich.

4. Verbinden Sie eine nummerierte CoaxMap™ Remote-Ortungseinheit oder eine der Test-n-Map™ Remote-Ortungseinheiten an den

Buchsenverbinder an.

5. Drücken Sie die Videotaste

zum Starten des Tests.

6. Nun können Sie die Prüfergebnisse auswerten (siehe dazu den Abschnitt VERDRAHTUNGEN UND DISPLAY-ANZEIGEN – BEISPIELE).

-ODER-

-ODER- -ODER- -ODER-

ABB. 1 ABB. 2

ABB. 4ABB. 3

-ODER- -ODER-

-ODER-

BETRIEBSANLEITUNG

KABELIDENTIFIZIERUNG – DATEN- UND SPRACHKABEL

Eine typische Ortungsaufgabe ist die Erkennung von Kabeln, die von einem Verteilerschrank abgehen. Das Prüfgerät

VDV ScoutTM Pro 3 kann Sie dabei auf zweierlei Weise unterstützen:

Die erste – und einfachste – Möglichkeit ist die Identifizierung verlegter Kabel mithilfe von Remote-Ortungseinheiten. Mit

Remote-Ortungseinheiten können Sie mit nur einem Gang zum Verteilerschrank oder Router bis zu 19Drop-Locations

identifizieren. Die Identifizierung mit Remote-Ortungseinheiten erfolgt digital und erfordert keine manuelle Kabelverfolgung.

Die zweite Möglichkeit ist die Verwendung des analogen Tongenerators, der im VDV ScoutTM Pro 3 integriert ist. Dabei legt

das Prüfgerät eine Niederfrequenzspannung am Kabel an. Mithilfe einer analogen Tonortungssonde (Klein Tools VDV500-123,

separat erhältlich) können Sie ein Kabel anhand des vom Kabel übertragenen Tons identifizieren. Mit diesem Verfahren lässt

sich jeweils nur ein Kabel pro Tongenerator verfolgen. Dafür bietet es zusätzliche Möglichkeiten wie die Verfolgung nicht

abgeschlossener Kabel, die keinem der Standardtypen entsprechen.

• LanMap™ Location ID Remotes nur zur Ortung.

• CoaxMap™ Location ID Remotes nur zur Ortung.

• Test-n-Map™ Remote-Ortungseinheiten zur Ortung und zur Durchführung von Kabelortungen und Längentests.

IDENTIFIZIERUNG EINES VERLEGTEN RJ45-KABELS (ABB. 5):

1. Stecken Sie jeweils ein nummeriertes LanMap™ Remote-Ortungsteil

in die RJ45-Buchse der Räume ein, in denen Sie die Verkabelung

identifizieren möchten. Schreiben Sie zur späteren Bezugnahme die

Nummern und die zugehörigen Raumbezeichnungen auf.

2. Gehen Sie mit dem Prüfgerät VDV ScoutTM Pro 3 zum Verteilerschrank

bzw. Router (von dem die Internetverbindung ausgeht).

3. Verbinden Sie ein unbekanntes Kabel mit der RJ45-Buchse an der

Oberseite des Prüfgeräts.

4. Drücken Sie die Datentaste

zum Starten der ID-Prüfung. Auf dem

LCD-Display wird „ID#“ (ID Nr.) angezeigt, wobei „#“ der Nummer

des LanMap™ Remote-Ortungsteils entspricht, das mit dem anderen

Kabelende verbunden ist. Suchen Sie die angezeigte Nummer in der Liste

der Remote-Nummer/Raum-Paare, die Sie in Schritt1 angelegt haben, und

kennzeichnen Sie das Kabel entsprechend mit einem beschrifteten Etikett.

5. Führen Sie die Schritte 3 und 4 für jedes unbekannte Kabel erneut

aus, bis alle Kabel beschriftet sind. Die Etiketten helfen Ihnen bei der

Festlegung der Räume, die an den Router angeschlossen werden

sollen, und ermöglichen Ihnen später die Fehlersuche bei zeitweise

unterbrochenen Verbindungen.

IDENTIFIZIERUNG EINES VERLEGTEN SPRACHKABELS (ABB. 5):

1. Stecken Sie jeweils ein nummeriertes LanMap™ Remote-Ortungsteil in die RJ45-Buchse der

Räume ein, in denen Sie die Verkabelung identifizieren möchten. Schreiben Sie zur späteren

Bezugnahme die Nummern und die zugehörigen Raumbezeichnungen auf.

2. Gehen Sie mit dem Prüfgerät VDV ScoutTM Pro 3 zum Verteilerschrank bzw. Router

(vondemdie Internetverbindung ausgeht).

3. Verbinden Sie ein unbekanntes Kabel mit der RJ45-Buchse an der Oberseite des Prüfgeräts.

4. Drücken Sie die Sprachtaste

zum Starten der ID-Prüfung. Auf dem LCD-Display wird

„ID#“ (ID Nr.) angezeigt, wobei „#“ der Nummer des LanMap™ Remote-Ortungsteils

entspricht, das mit dem anderen Kabelende verbunden ist. Suchen Sie die angezeigte

Nummer in der Liste der Remote-Nummer/Raum-Paare, die Sie in Schritt1 angelegt haben,

und kennzeichnen Sie das Kabel entsprechend mit

einem beschrifteten Etikett.

5. Führen Sie die Schritte 3 und 4 für jedes unbekannte

Kabel erneut aus, bis alle Kabel beschriftet sind. Die

Etiketten helfen Ihnen bei der Festlegung der Räume,

die an den Router angeschlossen werden sollen, und

ermöglichen Ihnen später die Fehlersuche bei zeitweise

unterbrochenen Verbindungen.

ABB. 5

IDENTIFIZIERUNG

EINES VERLEGTEN KOAXIALKABELS

(ABB. 6):

1. Stecken Sie jeweils ein nummeriertes LanMap™

Remote-Ortungsteil in die F-Buchse der Räume ein,

in denen Sie die Verkabelung identifizieren möchten.

Schreiben Sie zur späteren Bezugnahme die Nummern

und die zugehörigen Raumbezeichnungen auf.

2. Gehen Sie mit dem Prüfgerät VDV ScoutTM Pro 3

zum Verteilerschrank bzw. Router (von dem die

Internetverbindung ausgeht).

3. Schließen Sie den Buchsenverbinder (Buchse auf

Buchse) an die F-Buchse an der Oberseite des

Prüfgeräts an. Verbinden Sie dann ein unbekanntes

Kabel mit dem Buchsenverbinder.

4. Drücken Sie die Videotaste

zum Starten der

ID-Prüfung. Auf dem LCD-Display wird „ID#“ (ID Nr.)

angezeigt, wobei „#“ der Nummer des CoaxMap™

Remote-Ortungsteils entspricht, das mit dem anderen

Kabelende verbunden ist. Suchen Sie die angezeigte

Nummer in der Liste der Remote-Nummer/Raum-Paare,

die Sie in Schritt1 angelegt haben, und kennzeichnen Sie

das Kabel entsprechend mit einem beschrifteten Etikett.

5. Führen Sie die Schritte 3 und 4 für jedes unbekannte

Kabel erneut aus, bis alle Kabel beschriftet sind.

ABB. 6

18 19

DEUTSCH

BETRIEBSANLEITUNGBETRIEBSANLEITUNG

TONORTUNG BEI VERLEGTEM RJ45-/RJ11-/RJ12-KABEL (ABB. 7):

1. Verbinden Sie ein bekanntermaßen funktionierendes Patchkabel mit der

RJ45-Buchse (falls Sie ein Datenkabel verfolgen) oder der RJ12-Buchse

(falls Sie ein Sprachkabel verfolgen) an der Oberseite des Prüfgeräts.

2. Verbinden Sie das andere Ende des Patchkabels mit der Wandbuchse

amanderen Ende des zu prüfenden Kabels.

3. Drücken Sie die Tontaste

kurz, um die

Tonausgabe zu aktivieren. Drücken Sie

wiederholt die Tontaste

, um zwischen

den verfügbaren Volltönen (800Hz,

1000Hz, 1200Hz, 1400Hz, 1500Hz) und

alternierenden Frequenzen (800Hz/1000Hz,

1000Hz/1500Hz) zu wechseln. Drücken

Sie zur Einstellung des Sprachtons die

Sprachtaste/Taste UP

, um die Stifte oder

Stiftpaare, über die der Ton übertragen wird,

zu ändern. Drücken Sie zur Einstellung des

Datentons die Datentaste/Taste DOWN

, um die Stifte oder Stiftpaare, über die der

Ton übertragen wird, zu ändern.

4. Verwenden Sie eine analoge Ortungssonde

(Klein Tools VDV500-123 empfohlen,

separat erhältlich), um die Adern zu

bestimmen, über die der Ton übertragen

wird (weitere Informationen finden

Sie in der Gebrauchsanleitung der

Tonortungssonde). Der Ton ist am lautesten

in der Nähe des Kabels, das mit dem

Prüfgerät VDV ScoutTM Pro 3 verbunden

ist. Kennzeichnen Sie das Kabel mit

einemEtikett.

5. Wiederholen Sie die Schritte2 bis6 für

jeden unbekannten Kabelstandort.

ABB. 7

TONORTUNG BEI VERLEGTEM KOAXIALKABEL (ABB. 8):

1. Schließen Sie den Buchsenverbinder (Buchse auf Buchse) an die

F-Buchse an der Oberseite des Prüfgeräts an.

2. Verbinden Sie ein bekanntermaßen funktionierendes Patchkabel

mit dem Buchsenverbinder an der Oberseite des Prüfgeräts.

3. Verbinden Sie das andere Ende des Patchkabels mit der

Wandbuchse am anderen Ende des zu prüfenden Kabels.

4. Drücken Sie die Tontaste

kurz

(für weniger als 2 Sekunden), um

die Tonausgabe zu aktivieren. Durch

mehrmaliges Drücken der Tontaste

können Sie durch die zur Auswahl

stehenden Töne schalten. Der Wert des

übermittelten Tons (in Ohm) wird in der

unteren Zeile angezeigt.

5. Verwenden Sie eine analoge Sonde,

um die Ader zu bestimmen, über

den der Ton übertragen wird

(weitere Informationen finden Sie

in der Gebrauchsanleitung der

Tonortungssonde). Der Ton ist am

lautesten in der Nähe des Kabels, das

mit dem Prüfgerät VDV ScoutTM Pro 3

verbunden ist. Kennzeichnen Sie das

Kabel mit einem Etikett.

6. Wiederholen Sie die Schritte2 bis6 für

alle Räume, in denen Kabel verlegt sind.

ABB. 8

GLEICHZEITIGE DURCHGANGSPRÜFUNG UND KABELIDENTIFIZIERUNG – VERLEGTES RJ45-/RJ11-/RJ12-KABEL

1. Verbinden Sie jeweils eine nummerierte Test-n-Map™ Remote-Ortungseinheit mit den RJ45/RJ12-Buchsen der Räume, in denen Sie

die Verkabelung identifizieren möchten. Verwenden Sie dazu ein bekanntermaßen funktionierendes Patchkabel‡. Erstellen Sie eine

Liste mit den Nummern der Remote-Einheiten und ordnen Sie diesen Nummern jeweils die Bezeichnung bzw. Nummer des Raums

zu, in dem sich die zugehörige Remote-Einheit befindet.

2. Gehen Sie mit dem Prüfgerät VDV Scout

Pro 3 zur Verteilstelle (in der Regel ein Verteilerschrank, Switch oder Router am anderen

Ende des geprüften Kabels).

3. Verbinden Sie ein unbekanntes Kabel mit der RJ45-Buchse an der Oberseite des Prüfgeräts.

4. Drücken Sie die Datentaste

oder die Sprachtaste

auf dem Tastenfeld, um die Prüfung des Daten- bzw. Sprachkabels

zu starten. Auf dem LCD-Display wird „ID#“ (ID Nr.) angezeigt, wobei „#“ der Nummer des Test-n-Map™ Remote-Ortungsteils

entspricht, das mit dem anderen Kabelende verbunden ist.

5. Vergleichen Sie die angezeigte Nummer mit der Liste der Nummern/Räume, die Sie in Schritt1 angelegt haben, und kennzeichnen

Sie das Kabel mit einem beschrifteten Etikett oder einem Permanentmarker. Auf dem Display werden ferner die Ergebnisse der

Durchgangsprüfung angezeigt. Diese Ergebnisse müssen mithilfe des Abschnitts VERDRAHTUNGEN UND DISPLAY-ANZEIGEN –

BEISPIELE ausgewertet werden.

6. Führen Sie die Schritte 4 und 5 für jedes unbekannte Kabel erneut aus, bis alle Kabel beschriftet sind. Die Etiketten helfen Ihnen bei der

Festlegung der Räume, die an den Router angeschlossen werden sollen, und ermöglichen Ihnen später die Fehlersuche bei zeitweise

unterbrochene Verbindungen.

‡HINWEIS: Verwenden Sie für den Anschluss an die RJ45-Buchse der Test-n-Map™ ID Remote-Einheiten unbedingt das RJ12-

Universalkabel von Klein Tools (VDV726-125) oder ein zugelassenes gleichwertiges Adapterkabel. Bei Verwendung eines Standard-

RJ11/12-Patchkabels an der RJ45-Buchse am Prüfgerät können die Kontaktstifte beschädigt werden.

GLEICHZEITIGE DURCHGANGSPRÜFUNG UND KABELIDENTIFIZIERUNG – VERLEGTES KOAXIALKABEL

1. Verbinden Sie jeweils eine nummerierte Test-n-Map™ Remote-Ortungseinheit mit den F-Buchsen der verschiedenen Räume.

Erstellen Sie eine Liste mit den Nummern der Remote-Einheiten und ordnen Sie diesen Nummern jeweils die Bezeichnung bzw.

Nummer des Raums zu, in dem sich die zugehörige Remote-Einheit befindet.

2. Gehen Sie mit dem Prüfgerät VDV Scout

Pro 3 zur Verteilstelle (in der Regel ein Verteilerschrank, Switch oder Router am anderen

Ende des geprüften Kabels).

3. Verbinden Sie ein unbekanntes Kabel mit der Videobuchse an der Oberseite des Prüfgeräts. Verwenden Sie dazu einen

Buchsenverbinder.

4. Drücken Sie die Videotaste

auf dem Tastenfeld, um die Prüfung des Koaxialkabels zu starten. Auf dem LCD-Display wird „ID#“

(ID Nr.) angezeigt, wobei „#“ der D-Nummer des Test-n-Map™ Remote-Ortungsteils entspricht, das mit dem anderen Kabelende

verbunden ist.

5. Vergleichen Sie die angezeigte Nummer mit der Liste der Nummern/Räume, die Sie in Schritt1 angelegt haben, und kennzeichnen

Sie das Kabel mit einem beschrifteten Etikett oder einem Permanentmarker. Auf dem Display werden ferner die Ergebnisse der

Durchgangsprüfung angezeigt. Diese Ergebnisse müssen mithilfe des Abschnitts „Verdrahtungen und Display-Anzeigen – Beispiele“

ausgewertet werden.

6. Führen Sie die Schritte 4 und 5 für jedes unbekannte Kabel erneut aus, bis alle Kabel beschriftet sind. Die Etiketten helfen Ihnen

bei der Festlegung der Räume, die an den Router angeschlossen werden sollen, und ermöglichen Ihnen später die Fehlersuche bei

zeitweise unterbrochene Verbindungen.

VERKABELUNGSPLAN UND DISPLAY-ANZEIGEN – BEISPIELE

HINWEIS: Kurzschlussfehler („short“) und Stromkreisunterbrechungen

(„open“) haben Vorrang vor Verdrahtungsfehlern, wenn das oder die

entsprechende(n) Symbol(e) angezeigt werden. Das Symbol „Split“ wird

angezeigt, wenn die Kabeladern nicht als die vorgesehenen Paare verdrillt

sind. Dabei handelt es sich um einen Wechselspannungssignalfehler.

Prüfgerät Prüfgerät

Prüfgerät Remote-Einheit

Remote-Einheit

Prüfgerät Remote-Einheit

Remote-Einheit

KORREKT VERDRAHTETES UTP-KABEL (T568A): T568A-KABEL MIT SPLIT PAIRS:

1 2 345678

Pass

T568A-KABEL MIT KURZSCHLUSS

UND UNTERBRECHUNG: NICHT KORREKT VERDRAHTETES T568A-KABEL

UND DURCHGANG NICHT ERKANNT:

HINWEIS: Die Test-n-Map Remote-Einheit muss zur Prüfung des Verkabelungsplans verwendet werden.

BLINKEND

GLEICHZEITIGE DURCHGANGSPRÜFUNG UND KABELIDENTIFIZIERUNG:

In Verbindung mit den Test-n-Map™ Remote-Ortungseinheiten (separat erhältlich) bietet das Prüfgerät VDV Scout

Pro 3

die Möglichkeit, für bis zu zwölf Kabelstandorte gleichzeitig eine Durchgangsprüfung und die Kabelortung durchzuführen. Die

Prüfgeräte der Reihe VDV Scout

Pro 3 werden mit der selbstverstauenden Test-n-Map™ Remote-Ortungseinheit Nr.1 geliefert.

Die Test-n-Map™ Standard-Remote-Ortungseinheiten Nr.2 bis 6 sind in einigen Kits enthalten (VDV501-853, VDV770-850), die

Test-n-Map™ Standard-Remote-Ortungseinheiten Nr. 7 bis 12 sind separat im VDV Scout

Pro 3 Test-n-Map™ ID Remote-Kit

(VDV770-851) erhältlich.

HUB-BLINK-FUNKTION

1. Schließen Sie das Datenkabel mit RJ45-Stecker am RJ45-Port oben am Prüfgerät an und verbinden Sie das andere Ende mit der

Ausrüstung (Hub, Switch, Router usw.).

2. Drücken Sie die Einschalttaste

, um den Tester einzuschalten.

3. Drücken Sie länger (> 1 Sekunde) auf die Tontaste

4. Das Signal wird vom Prüfgerät an die Ausrüstung übertragen und die LED des betreffenden Anschlusses leuchtet auf.

5. Auf dem Bildschirm wird „HUB“ eingeblendet, das die gleiche Blinkrate wie das übertragene Hub-Blink-Signal aufweist.

DEUTSCH

KORREKT VERDRAHTETES

KOAXIALKABEL:

Pass

KOAXIALKABEL MIT

UNTERBRECHUNG:

Open

KOAXIALKABEL MIT

KURZSCHLUSS:

Short

HINWEIS: Eine

Leitungsunterbrechung

(„open“-Fehler) kann

auch auftreten, wenn

keine Remote-

Einheit mit dem

Satellitenende eines

Video-/Koaxialkabels

verbunden ist.

VERKABELUNGSPLAN UND DISPLAY-ANZEIGEN – BEISPIELE

GARANTIE

www.kleintools.com/warranty

REINIGUNG

Schalten Sie das Gerät aus und entfernen Sie alle Kabel. Reinigen Sie das Gerät mit einem feuchten Tuch.

Verwenden Sie keine Scheuer- oder Lösungsmittel.

LAGERUNG

Entnehmen Sie die Batterien, wenn das Gerät über einen längeren Zeitraum nicht verwendet

wird. Setzen Sie das Gerät keinen hohen Temperaturen oder Luftfeuchtigkeiten aus. Nach einem

Zeitraum der Aufbewahrung unter extremen Bedingungen, die außerhalb der in den technischen

Daten angegebenen Grenzwerte liegen, bringen Sie das Gerät zunächst wieder in eine normale

Betriebsumgebung, bevor Sie es verwenden.

ENTSORGUNG/RECYCLING

Entsorgen Sie das Gerät und sein Zubehör nicht über den Hausmüll. Gerät und Zubehör

müssen den lokalen Vorschriften entsprechend entsorgt werden. Weitere Informationen finden

Sie unter www.stiftung-ear.de oder www.bmlfuw.gv.at.

BATTERIEWECHSEL

NetPeppers GmbH

Perchastr. 8e, 82319 Starnberg Germany Tel.: +49-89-219097300

www.netpeppers.com

WEEE Reg.-Nr. DE24330012.

KUNDENSERVICE

Ortung, Identifizierung und Zuordnung von Leitungen und

Durchgangsprüfungen. Die Remote-Ortungseinheiten werden

aufdem Prüfgerät als Remote ID Nr.1–12 angezeigt.

ERWEITERUNG VON REMOTE-EINHEITEN

RJ45-Buchse F-Buchse

ID-NR. DER

REMOTE-EINHEIT

TEILE-NR.

1 VDV501-211

2 VDV501-212

3 VDV501-213

4 VDV501-214

5 VDV501-215

6 VDV501-216

7 VDV501-217

8 VDV501-218

9 VDV501-219

10 VDV501-220

11 VDV501-221

12 VDV501-222

TEST-N-MAP™ REMOTE-ORTUNGSEINHEITEN (VDV501-2XX-SERIE)

VDV501-851

VDV ScoutTM Pro3

1 2 345678

PassX-over Rev

Fail ShortSplit Open

Shielded

MODE D’EMPLOI

• TEST DE CÂBLES TÉLÉPHONIQUES, DE DONNÉES

ET VIDÉO

• DÉTECTE LES COURT-CIRCUITS, LES CIRCUITS

OUVERTS, LES INVERSIONS, LES ERREURS

DECÂBLAGE, LES CÂBLES CROISÉS ET LES

PAIRESDIVISÉES

• IDENTIFICATION DE CÂBLE

• MESURE DE LONGUEUR

• GÉNÉRATEUR DE TONALITÉ

• TRÈS GRAND ÉCRAN LCD RÉTROÉCLAIRÉ

• CLIGNOTEMENT DE CONCENTRATEUR (HUB BLINK)

• MISE HORS TENSION AUTOMATIQUE

FRANÇAIS

1. Lösen Sie die Schraube an der Batterieabdeckung mit einem

Kreuzschlitz-Schraubendreher Nr. 2. Entfernen Sie die

Batterieabdeckung.

2. Entnehmen Sie die Batterie, und entsorgen Sie sie sachgerecht.

3. Installieren Sie eine neue 9-Volt-Alkalibatterie, mit den Drähten

unter der Batterie in Richtung Gehäuseinnenseite verlaufend.

4. Bringen Sie die Batterieabdeckung wieder an und befestigen Sie

sie mit der Schraube. Überdrehen Sie die Schraube nicht.

22 23

FRANÇAIS

CARACTÉRISTIQUES GÉNÉRALES

L'appareil Klein Tools VDV Scout

Pro 3 est un testeur de câbles audio, vidéo et de données portable. Il teste et

dépanne les câbles terminés par une fiche RJ11, RJ12, RJ45 et par un connecteurF et comporte un générateur de

tonalité pour le repérage des câbles. Le VDV Scout

Pro 3 mesure également la longueur du câble, teste le blindage,

effectue des tests de clignotement du concentrateur (Hub Blink) et repère jusqu'à 19 emplacements (jusqu'à 5

emplacements avec les télécommandes fournies, télécommandes supplémentaires disponibles séparément).

APERÇU DES PORTS ET DES TÉLÉCOMMANDES

• Dimensions: 16,5×7,6×4,1 cm (6,5×3,0×1,6po)

• Poids: 312 g (11 oz) avec pile et télécommande

• Température de fonctionnement: de 0à 50°C

(de 32 à 122°F)

• Température de stockage: de -20à 60°C

(de -4 à 140°F)

• Humidité: de 10% à 90%, sans condensation

• Tension maximale (sans détérioration entre

deuxbroches de connecteur):

-Prise RJ: 66V DC ou 55V CA

- ConnecteurF: 66V DC ou 55V CA

• Autonomie de la pile (alcaline 9V):

- En veille: 4ans

- En fonctionnement: 50 heures

(sans rétroéclairage)

• Types de câbles: blindés ou non blindés: Cat7a, Cat7,

Cat6a, Cat6, Cat5e, Cat3, Coaxial

• Méthode de mesure de longueur: capacité

• Plage de mesure de longueur:

0,5m à 610m (1,5pied à 1999pieds) avec 15pF/pied

• Précision en longueur:

(5% pied) ou (5% m)

• Plage constante de longueur:

de 33pF/m à 132pF/m (de 10pF/pied à 40pF/pied)

AVERTISSEMENTS

Suivre les instructions suivantes pour utiliser le testeur en toute sécurité et garantir son bon fonctionnement.

Ignorer ces avertissements peut entraîner des blessures graves, voire mortelles.

• Le VDV Scout

Pro3 est conçu pour une utilisation sur des systèmes de câblage non-alimentés. Connecter le VDV

Scout

Pro3 à une ligne secteur sous tension peut endommager l'instrument et présente un risque pour l'utilisateur.

• Des fichesRJ mal raccordées risquent d'endommager les prises du VDV Scout

Pro3. Contrôler visuellement une

fiche RJ avant de l'insérer dans le testeur. Les contacts doivent toujours être encastrés dans le boîtier en plastique

de la fiche. Le fait de brancher des fiches à 6broches dans la prise à 8broches du testeur risque d'endommager

lescontacts situés le plus à l'extérieur de la prise, à moins que la fiche ne soit spécifiquement conçue à cet effet.

SYMBOLES PRÉSENTS SUR LE TESTEUR

Avertissement ou Attention Ne PAS utiliser sur des circuits sous

tension.

Toujours porter une protection oculaire

approuvée. Lire les instructions.

Conformité européenne. Conforme aux directives de l'Espace économique européen.

UKCA : Évaluation de la conformité au Royaume-Uni

Ce symbole indique que l'équipement et ses accessoires doivent faire l'objet d'une collecte

séparée et d'une mise au rebut appropriée.

Télécommande

d'identication de

localisation LanMap™**

VDV526-055

Connecteur

RJ45

Port RJ45: câble de données, câble Ethernet, Cat5e, Cat6, Cat6a, Cat7, Cat7a.

Port de connecteurF: câble vidéo, câble coaxial, câble RG6/RG6Q, câble RG59.

Port RJ11/12: câble téléphonique, câble POTS (ancien service téléphonique ordinaire), câble 4fils, câble

6fils, câble 2paires torsadées, câble 3paires torsadées, Cat3.

TESTEUR VDV SCOUTTM PRO3

Télécommande

d'identication de

localisation CoaxMap™**

VDV512-056

ConnecteurF

**Ne peut être utilisé pour effectuer des tests

debrochage ou de longueur de câble.

TÉLÉCOMMANDES D'IDENTIFICATION

DELOCALISATION

TÉLÉCOMMANDE D'IDENTIFICATION TEST + MAP™ EMBOÎTABLE (VDV501-210)

Utiliser pour le mappage d'identification de localisation et/ou les tests de continuité de câbles.

Lestélécommandes emboîtables s'affichent sur le testeur sous la forme Remote ID #1.

AVANT

Port RJ11/12

Port RJ45 Port du connecteurF

Port RJ11/12*

Port RJ45*

Port du connecteurF

ARRIÈRE

Utiliser pour le mappage d'identification

delocalisation de câbles.

Incluses dans le kit ou vendues séparément.

*Les prisesRJ partagent des connexions internes de sorte qu'un seul câbleRJ peut être connecté à la fois pour obtenir

des résultats de test de câble précis. Cependant, un câble RJ et un câble coaxial peuvent être connectés en même

temps. En mode d'identification, tous les connecteurs du VDV Scout

Pro 3 peuvent être connectés en même temps.

CONNECTEURS

Adaptateur F-F de connecteur typeF

VDV814-609

ConnecteurF femelle-femelle

Utiliser avec le port

de connecteurF

Adaptateur F-F de connecteur typeF

FONCTION DES TOUCHES

• TOUCHE TÉLÉPHONE/HAUT

: Permet d'effectuer un test de brochage

sur un câble terminé par connecteur RJ11/RJ12, permet de déplacer la

sélection vers le haut dans les autres modes.

• TOUCHE VIDÉO

: Permet d'effectuer un test de continuité sur un

câble coaxial terminé par connecteur F.

• TOUCHE DONNÉES/BAS

: Permet d'effectuer un test de brochage

sur un câble terminé par connecteur RJ45, permet de déplacer la

sélection vers le bas dans les autres modes.

• TOUCHE TONALITÉ/HUB BLINK

: Permet de parcourir les cadences

de tonalité disponibles, permet de lancer la fonction de clignotement

de concentrateur (Hub Blink).

• TOUCHE PARAMÈTRES

: Permet de sélectionner l'unité de longueur

(pied ou mètre), permet de passer en mode d'édition de constante de longueur.

• TOUCHE LONGUEUR

: Permet de mesurer la longueur du câble.

• TOUCHE MARCHE-ARRÊT/RÉTROÉCLAIRAGE

: Permet de mettre l'appareil sous tension ou hors tension,

permetd'allumer ou d'éteindre le rétroéclairage.

B C

• TOUCHE TÉLÉPHONE/HAUT

: Appui bref: Permet de lancer le test de brochage sur un câble terminé par connecteur

RJ11/RJ12. En mode de Tonalité ou de test de Longueur, le premier appui bref permet de sélectionner le mode Téléphone,

une succession d'appuis brefs permet de sélectionner des fils ou des paires de fils. Appui long: Permet d'activer ou

désactiver le mode Boucle. En mode de Tonalité ou de test de Longueur, permet de revenir à l'écran d'accueil. En mode

Paramètres, permet de changer l'unité de mesure (pieds en mètres) ou d'augmenter la valeur de la constante de longueur.

• TOUCHE VIDÉO

: Appui bref: Permet de lancer un test de continuité sur un câble coaxial terminé par connecteur F.

mode de Tonalité ou de test de Longueur, permet de sélectionner le mode Vidéo.

Appui long:

Permet d'activer ou désactiver

le mode Boucle. En mode de Tonalité ou de test de Longueur, permet de revenir à l'écran d'accueil.

• TOUCHE DONNÉES/BAS

:

Appui bref: Permet de lancer le test de brochage sur un câble terminé par connecteur RJ45.

En mode de Tonalité ou de test de Longueur, le premier appui bref permet de sélectionner le mode Données, une succession

d'appuis brefs permet de sélectionner des fils ou des paires de fils. Appui long: Permet d'activer ou désactiver le mode

Boucle. En mode de Tonalité ou de test de Longueur, permet de revenir à l'écran d'accueil. En mode Paramètres, permet

dechanger l'unité de mesure (pieds en mètres) ou d'augmenter la valeur de la constante de longueur.

• TOUCHE TONALITÉ/HUB BLINK

: Appui bref: Une succession d'appuis brefs permet de faire défiler les cadences de

tonalité disponibles. Appui long: Lance la fonction de clignotement de concentrateur (Hub Blink).

REMARQUE: NEPAS

essayer d'utiliser la fonction Hub Blink en présence d'une connexion à un port actif PoE (Power over Ethernet).

• TOUCHE PARAMÈTRES

: Appui bref: Permet de passer en mode d'édition de constante de longueur (utiliser les

touches HAUT

et BAS

pour régler la valeur). La valeur par défaut pour le mode de constante de longueur est la

paire de fils des broches 1 et 2 du câble de données/RJ45 et la paire de fils des broches 3 et 4 du câble téléphonique. Pour

plus de détails, voir la section CONSTANTE DE LONGUEUR. Deuxième appui bref: Permet d'afficher l'unité de longueur

(pied ou mètre) (utiliser les touches HAUT

et BAS

pour changer). Pour plus de détails, voir la section MESURE DE

LONGUEUR. Appui long: Permet de quitter le mode Paramètres et de revenir à l'écran d'accueil.

• TOUCHE LONGUEUR

: Appui bref: Permet de lancer le test de longueur de câble. Le test concernera par défaut un

câble connecté au port RJ45. Par défaut, le test commencera sur le premier fil sur lequel aucun défaut n'a été détecté.

Pourplus de détails, voir les sections MESURE DE LONGUEUR et CONSTANTE DE LONGUEUR.

• TOUCHE MARCHE-ARRÊT/RÉTROÉCLAIRAGE

: Appui bref: Le premier appui bref permet de mettre l'appareil sous

tension, une succession d'appuis brefs permet d'allumer et d'éteindre le rétroéclairage. Appuyer une deuxième fois sur la

touche Marche-Arrêt pour allumer ou éteindre le rétroéclairage.

Appui long: Permet de mettre l'appareil hors tension.

REMARQUE: L'appareil se met automatiquement hors tension

après 5 minutes d'inactivité ou après 60 minutes en mode Tonalité.

DESCRIPTION DÉTAILLÉE

RÉFÉRENCE RAPIDE

24 25

FRANÇAIS

INSTRUCTIONS D’UTILISATION

AFFICHAGE/MODIFICATION DE LA CONSTANTE DE LONGUEUR:

Suivre les instructions ci-dessous pour définir la constante de longueur en fonction d'une valeur connue (par exemple,

fournie par le fabricant du câble). Le VDV Scout

Pro 3 mémorise une constante de longueur distincte pour chacun

des trois types de câble (téléphonique, données et vidéo).

1. Appuyer sur la touche Marche/Arrêt

pour mettre le testeur sous tension.

2. Appuyer sur le bouton Paramètres

3. Sélectionner le type de câble en appuyant sur la touche Téléphone

la touche Coax

ou la touche Données

La constante de longueur s'affiche ainsi que le mot «Edit» (modifier). Utiliser

les touches HAUT

ou BAS

pour augmenter ou diminuer la valeur de la

constante de longueur par paliers de 0,1pF/pied jusqu'à la valeur souhaitée.

La décimale n'est pas affichée. Ainsi, par exemple, «154» affiché sur l'écran

signifie que la constante de longueur est égale à 15,4pF/pied.

Les constantes de longueur sont affichées en pF/pied ou en pF/m en fonction

de l'unité sélectionnée pour le mode de mesure.

REMARQUE: La constante de longueur ne peut être modifiée que dans le mode pF/pied. Elle n'est pas modifiable dans

le mode pF/m.

REMARQUE: La paire par défaut pour la modification de la constante de longueur pour le câble de données est la

paire de fils utilisant les broches 1 et 2. Pour définir la constante de longueur de câble sur des paires de fils autres que

celle reliée aux broches 1 et 2 d'un câble de données/RJ45, suivre les étapes 1 à 3 ci-dessus. Appuyer sur la touche

de longueur

. Appuyer plusieurs fois sur la touche Données

jusqu'à ce que la paire à modifier s'affiche. Appuyer

denouveau sur la touche Paramètres

. Il est maintenant possible de modifier la paire sélectionnée.

REMARQUE: La paire par défaut pour la modification de la constante de longueur pour le câble téléphonique est la paire

de fils utilisant les broches 3 et 4 du câble téléphonique. Pour définir la constante de longueur de câble sur des paires de

fils autres que celle reliée aux broches 3 et 4 d'un câble téléphonique, suivre les étapes 1 à 3 ci-dessus. Appuyer sur la

touche de longueur

. Appuyer plusieurs fois sur la touche Téléphone

jusqu'à ce que la paire à modifier s'affiche.

Appuyer de nouveau sur la touche Paramètres

. Il est maintenant possible de modifier la paire sélectionnée.

Type de

câble

N° d'identification

de télécommande

(siterminé)

154 =15,4pF/pied

INSTRUCTIONS D’UTILISATION

MESURE DE LONGUEUR: Le VDV ScoutTM Pro 3 utilise les propriétés capacitives d'un câble pour mesurer sa longueur.

Uneextrémité du câble doit être connectée au port correspondant à la partie supérieure du testeur. L'autre extrémité doit

êtredéconnectée ou connectée à la télécommande emboîtable.

CONSTANTE DE LONGUEUR:

La constante de longueur fait référence à la caractéristique électrique d'un câble utilisée pour

caractériser sa longueur. Chaque câble a une constante de longueur associée exprimée en picofarads par pied (pf/pied). Il est important

de définir la constante de longueur pour que le VDV Scout

Pro 3 puisse fournir une mesure précise de la longueur du câble. Les

constantes de longueur par défaut sont les suivantes: Téléphone: 17,0pF/pied Données: 15,0pF/pied Vidéo: 15,0pF/pied

La constante de longueur peut parfois être fournie par le fabricant du câble (voir la section AFFICHAGE/MODIFICATION DE LA CONSTANTE

DE LONGUEUR). Il se peut que l'utilisateur ait à déterminer lui-même la constante de longueur (voir la section DÉTERMINATION

D'UNE CONSTANTE DE LONGUEUR INCONNUE). Les constantes de longueur peuvent aller de 10pF/pied à 40pF/pied.

La précision de la mesure dépend de deux facteurs: il faut définir aussi précisément que possible sur le testeur la constante de longueur

du câble mesuré, et le câble doit être aussi homogène que possible sur toute sa longueur.

La constante de longueur peut varier d'un câble à l'autre, même du même type produit par le même fabricant. Elle peut également

varier sur la longueur d'un câble car la constante de longueur dépend des propriétés physiques du câble, qui peuvent ne pas être

homogènes sur toute la longueur du câble. La modification de l'écartement des paires de fils tout au long du câble peut faire varier

saconstante de longueur.

Lorsque l'on définit la constante de longueur à l'aide d'une longueur de câble, celui-ci doit avoir une longueur minimale de 50pieds.

Cela donne une incertitude de ±5% (1 sur 50) sur la constante de longueur. Un câble plus long réduit cette incertitude.

MESURE DE LONGUEUR - CÂBLE TÉLÉPHONIQUE OU CÂBLE DE DONNÉES:

1. Appuyer sur la touche Marche/Arrêt

pour mettre le testeur sous tension.

2. Connecter une extrémité du câble au port approprié: Port RJ45 (pour test d'un

câble de données), port RJ12 (pour test d'un câble téléphonique), situé en haut

ducorps principal du testeur. Laisser l'autre extrémité du câble non terminée.

3. Appuyer sur le bouton de Longueur

pour passer en mode de mesure

delongueur.

4. Selon le câble testé, appuyer sur la touche Données

ou sur la touche Téléphone

pour commencer le test.

5. Appuyer plusieurs fois sur le bouton Données

pour sélectionner la paire

defils à mesurer. La première paire fonctionnelle est choisie par défaut.

6. Lire la mesure de longueur comme illustré

MESURE DE LONGUEUR - CÂBLES COAXIAUX:

1. Appuyer sur la touche Marche/Arrêt

pour mettre

le testeur sous tension.

2. Connecter une extrémité du câble au port de connecteurF

situé à la partie supérieure du corps principal du testeur.

Laisser l'autre extrémité du câble non terminée.

3. Appuyer sur le bouton de Longueur

pour passer

en mode de mesure de longueur.

4. Appuyer sur la touche Vidéo

pour commencer le test.

5. Lire la mesure de longueur comme illustré

ÉCRAN

• MODE: La ligne supérieure de l'écran indique le type de câble

testé: téléphonique (RJ11/RJ12)

, vidéo (coaxial terminé

par connecteurF)

ou données (RJ45)

, et si le mode

Hub Blink

ou le mode Tonalité

est activé.

• PASS/CÂBLES SPÉCIAUX: «Pass» (réussite)

s'affiche

si le câble est un câble de données T568A/B à 4paires

correctement câblé, un câble téléphonique à 3 paires

câblé «un vers un» ou un câble vidéo sans défaut. De

plus, «X-over» (croisé)

s'affiche si un câble croisé

(de liaison montante) correctement câblé est reconnu, ou

«Rev»

s'affiche si le câble est un câble téléphonique

à broches inversées correctement câblé. Le brochage

montre les connexions de broches réelles. «Shielded»

(blindé)

s'affiche lorsqu'un câble de données blindé est

correctement connecté aux deux extrémités. L'icône clignote

s'il y a un court-circuit avec un fil du câble. Le numéro de

broche concerné et le témoin «Short» (court-circuit)

s'affichentégalement.

• DÉFAUTS DE CÂBLE: L'icône «Fail» (échec)

ne s'affiche que si le câble n'est pas câblé conformément à l'une des normes

de câblage. Pour les normes de fil et les modes de défaillance, voir la section EXEMPLES DE CÂBLAGE ET D'AFFICHAGE.

• CONTRÔLE DE LA TENSION: Un contrôle de présence de tension est effectué avant chaque test sur le câble de données

terminé par connecteur RJ45. Si une tension est détectée, aucun test n'est effectué. Si une tension est détectée lors du test des

ports téléphonique, coaxial ou données, ou si une tension supérieure à 70V est détectée lors du test du port PoE, le symbole

d'avertissement représentant un éclair

s'affiche. Le testeur doit immédiatement être débranché de la source de tension.

• LONGUEUR:

La longueur de câble en pieds ou en mètres s'affiche ici.

• IDENTIFICATION DE LOCALISATION (ID):

Le numéro d'identification de télécommande s'affiche ici.

• ÉTAT DE LA PILE: L'icône de pile faible

s'affiche lorsque la pile est presque épuisée. L'icône s'allume lorsque la pile

doit être remplacée. Les résultats peuvent ne pas être fiables à ce stade.

• BROCHAGE CÔTÉ TESTEUR:

Les broches à l'extrémité du câble côté testeur sont affichées dans l'ordre. Ces broches

sont mises en correspondance avec les broches côté télécommande représentées directement en dessous sur l'écran LCD.

• BROCHAGE CÔTÉ TÉLÉCOMMANDE:

Les broches correspondantes de l'extrémité du câble côté télécommande sont

affichées. Les tirets qui s'affichent sur cette ligne indiquent des broches en court-circuit. Les emplacements de cette ligne

ne comportant aucun numéro de broche indiquent des paires en circuit ouvert.

1 2 345678

PassX-over Rev

Fail ShortSplit Open

Shielded

3 4 51

14 17

7 8 92

15 16

Type de

câble

Indique

un câble

blindé

N° d'identification

de télécommande

(siterminé)

Longueur mesurée = 45pieds

Test s'exécutant

en continu

REMARQUE: Un câble téléphonique ou un câble de

données en cours de test peut être non terminé (ouvert)

ou terminé par une télécommande d'identification

RJ45. S'il est terminé par la télécommande emboîtable,

la valeur fournie sera supérieure de 1 à 2pieds à la

longueur réelle. Dans ce cas, retrancher 1 à 2pieds

dela valeur indiquée pour obtenir la longueur réelle.

Uncâble coaxial testé peut être laissé non terminé.

DÉTERMINATION D'UNE CONSTANTE DE LONGUEUR INCONNUE:

Suivre les instructions ci-dessous pour définir la constante de

longueuren fonction d'un échantillon de câble de longueur connue.

Pour une meilleure précision, utiliser un échantillon de câble d'une

longueur minimale de 50pieds. Une longueur de 50pieds est utilisée

dans cet exemple.

1. Se procurer une longueur de câble connue d'au moins 50pieds

(50pieds dans cet exemple) du même type que le câble à mesurer.

2. Appuyer sur la touche Marche/Arrêt

pour mettre le testeur

soustension.

3. Suivre la procédure donnée à la section MESURE DE LONGUEUR

pour configurer le type de câble correct.

4. Appuyer sur la touche Paramètres

pour passer en mode

demodification.

5. Utiliser les touches HAUT

ou BAS

pour augmenter ou

diminuer la valeur de la constante de longueur par paliers de

0,1pF/pied. Continuer à régler la constante de longueur jusqu'à

ceque la mesure de longueur correcte mesurée plus tôt s'affiche.

Il est maintenant possible de mesurer d'autres longueurs inconnues

ducâble en utilisant cette constante de longueur mesurée.

Ajuster la constante

de longueur

(augmenter ou

diminuer) jusqu'à

ce que la mesure de

longueur s'affiche

comme la longueur

connue du câble

échantillon (50pieds

dans cet exemple)

MODIFICATION DE L'UNITÉ DE MESURE:

1. Appuyer sur le bouton Marche/Arrêt

pour mettre le testeur sous tension.

2. Appuyer deux fois sur le bouton Paramètres

: l'unité «ft» ou «m» s'affiche.

3. Utiliser les touches Haut

ou Bas

pour basculer entre pieds (ft) et mètres (m).

REMARQUE: les mesures en pieds et en mètres ne comportent pas de décimales. Elles s'affichent respectivement

sous la forme «0 Ft» et «0 m».

TEST DE CONTINUITÉ:

Défauts:

Lorsque l'on teste la continuité d'un câble, on vérifie que tous les conducteurs du câble sont correctement

connectés d'une extrémité à l'autre. Habituellement, des défauts se produisent lorsque les terminaisons de chaque

côté ne sont pas connectées («circuit ouvert»), ou lorsque des conducteurs adjacents sont accidentellement

connectés («court-circuit»).

Erreurs de câblage/paires divisées:

Les câbles de données à 8fils peuvent comporter un jeu d'erreurs

supplémentaire. Un mauvais câblage signifie simplement que la broche à une extrémité du câble n'est pas connectée

à la broche identique à l'autre extrémité du câble (par exemple, la broche2 d'un côté est connectée à la broche6

de l'autre côté). Certaines paires de conducteurs doivent être torsadées ensemble d'un point d'extrémité à l'autre.

Ces erreurs sont appelées des paires divisées et peuvent être présentes dans des câbles qui ne comportent aucun

mauvaiscâblage.

26 27

FRANÇAIS

INSTRUCTIONS D’UTILISATION

TEST DE CONTINUITÉ SUR CÂBLES RJ45/RJ11/RJ12 TERMINÉS OU INSTALLÉS (FIG. 1, FIG. 2):

1. Connecter une extrémité du câble à tester au port RJ45 (pour un câble de données) ou au port RJ11/RJ12 (pour un

câble téléphonique). Ces ports sont situés à la partie supérieure du corps principal du testeur. Si l'on teste un port

mural, connecter un câble de raccordement réputé satisfaisant entre la prise murale et le port approprié à la partie

supérieure du corps principal du testeur.

2. Connecter l'autre extrémité du câble à tester au port correspondant de la télécommande de test. Si l'on teste un

port mural, connecter un câble de raccordement réputé satisfaisant entre la prise murale et le port approprié de

latélécommande de test.

REMARQUE: Les télécommandes dédiées à la localisation ne peuvent pas être utilisées.

3. Appuyer sur la touche Données

ou sur la touche Téléphone

sur le clavier pour commencer le test.

4. Interpréter les résultats du test en utilisant les explications de la section EXEMPLES DE CÂBLAGE ET D'AFFICHAGE.

TEST DE CONTINUITÉ SUR CÂBLE COAXIAL TERMINÉ OU INSTALLÉ (FIG. 3, FIG. 4):

1. Insérer un adaptateur F-F de connecteur typeF dans le port de connecteurF à la partie supérieure du testeur.

2. Connecter une extrémité du câble à tester à cet adaptateur:

3. Pour tester un câble coaxial terminé, placer un deuxième adaptateur F-F de connecteur typeF à l'autre extrémité

du câble à tester.

REMARQUE: Cette étape n'est pas nécessaire si l'on teste un câble coaxial installé ou un câble

raccordé à une prise murale.

4. Connecter une télécommande d'identification de localisation CoaxMap™ numérotée ou l'une des télécommandes

d'identification Test + Map™ à l'adaptateur F-F de connecteur typeF.

5. Appuyer sur la touche Vidéo

pour commencer le test.

6. Interpréter les résultats du test en utilisant les explications de la section EXEMPLES DE CÂBLAGE ET D'AFFICHAGE.

-OU-

-OU- -OU- -OU-

FIG. 1 FIG. 2

FIG. 4FIG. 3

-OU- -OU-

INSTRUCTIONS D’UTILISATION

IDENTIFICATION DES CÂBLES - CÂBLES DE DONNÉES ET TÉLÉPHONIQUE:

Il est souvent nécessaire d'identifier des câbles qui sortent de l'armoire de câblage. Le VDV ScoutTM Pro 3 peut y contribuer

dedeux façons:

Le premier moyen, qui est aussi le plus pratique, d'identifier des câbles installés consiste à utiliser des télécommandes

d'identification de localisation. À l'aide de télécommandes d'identification de localisation, il est possible de repérer jusqu'à

19emplacements de raccordement avec un trajet vers l'armoire de câblage ou le routeur. L'identification à l'aide de

télécommandes est effectuée numériquement et ne repose sur aucun repérage manuel.

La deuxième façon d'identifier des câbles consiste à utiliser le générateur de tonalité analogique intégré du VDV ScoutTM Pro 3.

Le testeur injecte une tension basse fréquence sur le câble. En utilisant une sonde de tonalité analogique (Klein Tools VDV500-123,

vendue séparément), il est possible d'identifier un câble par la tonalité qu'il transporte. Cette technique ne permet de repérer

qu'un câble par générateur de sons, mais présente des avantages supplémentaires comme la possibilité de tracer des câbles

non terminés de types non standard.

• Les télécommandes d'identification de localisation LanMap™ identifient uniquement l'emplacement.

• Les télécommandes d'identification de localisation CoaxMap™ identifient uniquement l'emplacement.

• Les télécommandes d'identification Test+Map™ identifient l'emplacement et effectuent des tests de brochage et de longueur.

IDENTIFICATION D'UN CÂBLE RJ45 INSTALLÉ (FIG. 5):

1. Insérer une télécommande d'identification de localisation LanMap™

numérotée dans le portRJ45 de chaque local qui doit être identifié.

Noter les numéros et les noms de locaux pour utilisation ultérieure.

2. Déplacer le VDV ScoutTM Pro3 jusqu'à l'armoire de câblage

ou le routeur (la source de la connexion à Internet).

3. Connecter un câble inconnu au portRJ45 à la partie supérieure

du testeur.

4. Appuyer sur la touche Données

pour commencer le test

d'identification. L'écran LCD indique «ID#» où «#» est le numéro

d'identification de la télécommande d'identification de localisation

LanMap™ connectée à l'autre extrémité du câble.

Comparer ce numéro à la liste des paires «numéro/local» obtenue

à l'étape1 et repérer le câble avec une étiquette.

5. Répéter les étapes3 et4 pour chaque câble inconnu jusqu'à ce que tous les câbles

soient étiquetés. Ces étiquettes peuvent être utilisées pour déterminer les locaux qui

doivent être connectés au routeur, ou pour résoudre des problèmes de connexions

intermittentes à l'avenir.

IDENTIFICATION D'UN CÂBLE TÉLÉPHONIQUE INSTALLÉ (FIG. 5):

1. Insérer une télécommande d'identification de localisation LanMap™ numérotée dans le

port RJ45 de chaque local qui doit être identifié. Noter les numéros et les noms de locaux

pour utilisation ultérieure.

2. Déplacer le VDV ScoutTM Pro 3 jusqu'à l'armoire de câblage ou le routeur (la source de la

connexion à Internet).

3. Connecter un câble inconnu au port RJ45 à la partie supérieure du testeur.

4. Appuyer sur la touche Téléphone

pour commencer le test. L'écran LCD indique

«ID#» où «#» est le numéro d'identification de la télécommande d'identification de

localisation LanMap™ connectée à l'autre extrémité du câble. Comparer ce numéro à la

liste des paires «numéro/local» obtenue à l'étape1 et repérer le câble avec une étiquette.

5. Répéter les étapes3 et 4 pour chaque câble inconnu jusqu'à ce que tous les câbles soient

étiquetés. Ces étiquettes peuvent être utilisées pour

déterminer les locaux qui doivent être connectés au

routeur, ou pour résoudre des problèmes de

connexions intermittentes à l'avenir.

FIG. 5

IDENTIFICATION

D'UN CÂBLE COAXIAL INSTALLÉ (FIG. 6):

1. Insérer une télécommande d'identification de localisation

CoaxMap™ numérotée dans le port de connecteurF de

chaque local à identifier. Noter les numéros et les noms

de locaux pour utilisation ultérieure.

2. Déplacer le VDV ScoutTM Pro 3 jusqu'à l'armoire de

câblage ou le séparateur de câble (la source de la

connexion au câble).

3. Insérer l'adaptateur F-F de connecteur typeF dans le

port de connecteurF à la partie supérieure du testeur,

puis connecter un câble inconnu à l'adaptateur.

4. Appuyer sur la touche Vidéo

pour commencer

le test. L'écran LCD indique «ID#» où «#» est

le numéro d'identification de la télécommande

d'identification de localisation CoaxMap™ connectée

à l'autre extrémité du câble. Comparer ce numéro à la

liste des paires «numéro/local» obtenue à l'étape1

etrepérer le câble avec une étiquette.

5. Répéter les étapes3 et 4 pour chaque câble inconnu

jusqu'à ce que tous les câbles soient étiquetés.

FIG. 6

28 29

FRANÇAIS

INSTRUCTIONS D’UTILISATIONINSTRUCTIONS D’UTILISATION

REPÉRAGE PAR TONALITÉ SUR UN CÂBLE RJ45/RJ11/RJ12 INSTALLÉ

(FIG. 7):

1. Connecter un câble de raccordement réputé satisfaisant au port RJ45

(pour repérer un câble de données) ou au port RJ12 (pour repérer un

câble de téléphone). Ces ports sont situés à la partie supérieure du testeur.

2. Connecter l'autre extrémité du câble deraccordement

auportmural à l'emplacement satellite du câble testé.

3. Appuyer brièvement sur la touche Tonalité

pour initialiser la génération de tonalité.

Appuyer sur la touche de tonalité

plusieurs reprises pour faire défiler les

tonalités continues (800 Hz, 1000 Hz,

1200 Hz, 1400 Hz, 1500 Hz) et les

fréquences alternées (800 Hz/1000 Hz,

1000 Hz/1500 Hz) disponibles. Pour un

câble téléphonique, appuyer plusieurs

fois sur la touche Téléphone/Haut

pour changer les broches ou les paires

de broches sur lesquelles la tonalité est

appliquée. Pour un câble de données,

appuyer plusieurs fois sur la touche

Données/Bas

pour changer les

broches ou les paires de broches sur

lesquelles la tonalité est appliquée.

4. Utiliser une sonde de tonalité analogique

(Klein Tools VDV500-123 recommandée,

vendue séparément) pour déterminer

le ou les fils sur lesquels la tonalité est

transmise (pour plus de détails, voir le

mode d'emploi de la sonde de tonalité).

La tonalité sera plus forte au niveau du

câble auquel le VDV Scout

Pro 3 est

connecté. Repérer le câble avec une

étiquette.

5. Répéter les étapes2 à 6 pour chaque

emplacement de câble inconnu.

FIG. 7

REPÉRAGE PAR TONALITÉ SUR UN CÂBLE COAXIAL INSTALLÉ

(FIG. 8):

1. Insérer un adaptateur F-F de connecteur typeF dans le port

deconnecteurF à la partie supérieure du testeur.

2. Connecter un câble de raccordement réputé

satisfaisant à l'adaptateur F-F de connecteur typeF

àla partie supérieure du corps principal du testeur.

3. Connecter l'autre extrémité du

câble de raccordement au port

mural à l'emplacement satellite

ducâble testé.

4. Appuyer brièvement (moins de

2secondes) sur la touche Tonalité

pour initialiser la génération de

tonalité. Appuyer plusieurs fois sur

la touche Tonalité

pour parcourir

les tonalités disponibles. La valeur

(en ohms) de la tonalité transmise

s'affiche sur la ligne inférieure.

5. Utiliser une sonde analogique

pour déterminer le fil sur lequel la

tonalité est transmise (pour plus de

détails, voir le mode d'emploi de la

sonde de tonalité). La tonalité sera

plus forte au niveau du câble auquel

le VDV Scout

Pro 3 est connecté.

Repérer le câble avec une étiquette.

6. Répéter les étapes2 à 6 pour chaque

local comportant un câble installé.

FIG. 8

TEST SIMULTANÉ DE CONTINUITÉ ET D'IDENTIFICATION DE CÂBLES RJ45/RJ11/RJ12 INSTALLÉS

1. Insérer une télécommande d'identification Test + Map™ numérotée dans le port RJ45/RJ12 de chaque local qui doit être

identifié à l'aide d'un câble de raccordement réputé satisfaisant‡. Noter le numéro de la télécommande et le numéro et la

description du local dans lequel elle est placée pour comparer/identifier les câbles ultérieurement.

2. Déplacer le VDV Scout

Pro 3 jusqu'au point de distribution (souvent une armoire de câblage, un commutateur ou un

routeur à l'autre extrémité du câble testé).

3. Connecter un câble inconnu au port RJ45 à la partie supérieure du testeur.

4. Appuyer sur la touche Données

ou la touche Téléphone

sur le clavier pour commencer le test, respectivement sur

le câble de données ou sur le câble téléphonique. L'écran LCD indique «ID#», où «#» est le numéro d'identification de la

télécommande d'identification Test + Map™ connectée à l'autre extrémité du câble.

5. Comparer ce numéro à la liste de paires «numéro de télécommande/local» obtenue à l'étape1 et repérer le câble avec une

étiquette, imprimer une étiquette ou repérer à l'aide d'un marqueur permanent. Les résultats du test de continuité s'affichent

également sur l'écran LCD. Interpréter ces résultats en utilisant les explications de la section EXEMPLE DE CÂBLAGE ET

D'AFFICHAGE.

6. Répéter les étapes4 et 5 pour chaque câble inconnu jusqu'à ce que tous les câbles soient étiquetés. Ces étiquettes peuvent

être utilisées pour déterminer les locaux qui doivent être connectés au séparateur de câble, ou pour résoudre des problèmes de

connexions intermittentes à l'avenir.

‡REMARQUE: Utiliser uniquement le câble de connexion universel RJ12 de Klein Tools (VDV726-125), ou un câble équivalent

homologué, dans la prise RJ45 des télécommandes d'identification Test + Map™. L'utilisation d'un câble de raccordement

RJ11/RJ12 standard dans le port RJ45 peut entraîner la détérioration de broches de contact.

TEST SIMULTANÉ DE CONTINUITÉ ET D'IDENTIFICATION D'UN CÂBLE COAXIAL INSTALLÉ

1. Insérer une télécommande d'identification Test + Map™ numérotée dans le port de connecteurF de chaque local. Noter le

numéro de la télécommande et le numéro et la description du local dans lequel elle est placée pour comparer/identifier les

câbles ultérieurement.

2. Déplacer le VDV Scout

Pro 3 jusqu'au point de distribution (souvent une armoire de câblage, un commutateur ou un

routeur à l'autre extrémité du câble testé).

3. Connecter un câble inconnu au port vidéo à la partie supérieure du testeur à l'aide d'un adaptateur F-F de connecteur typeF.

4. Appuyer sur la touche Vidéo

sur le clavier pour commencer le test sur le câble coaxial. L'écran LCD indique «ID#», où

«#» est le numéro d'identification de la télécommande d'identification Test + Map™ connectée à l'autre extrémité du câble.

5. Comparer ce numéro à la liste de paires «numéro de télécommande/local» obtenue à l'étape1 et repérer le câble avec une

étiquette, imprimer une étiquette ou repérer à l'aide d'un marqueur permanent. Les résultats du test de continuité s'affichent

également sur l'écran LCD. Interpréter ces résultats en utilisant les explications de la section EXEMPLE DE CÂBLAGE ET

D'AFFICHAGE.

6. Répéter les étapes4 et 5 pour chaque câble inconnu jusqu'à ce que tous les câbles soient étiquetés. Ces étiquettes peuvent

être utilisées pour déterminer les locaux qui doivent être connectés au séparateur de câble, ou pour résoudre des problèmes

de connexions intermittentes à l'avenir.

EXEMPLES DE BROCHAGE ET D'AFFICHAGE

REMARQUE: Un défaut de type circuit ouvert ou court-circuit

estprioritaire par rapport aux erreurs de câblage lorsque la ou les

icônes appropriées s'affichent. L'icône «Split» (paires divisées)

s'affiche si le câblage ne maintient pas les paires désignées, un

défaut de signal CA.

Testeur TesteurTélécommande

Testeur TesteurTélécommande Télécommande

Télécommande

1 2 345678

Pass

T568A UTP CORRECTEMENT CÂBLÉ: T568A - PAIRES DIVISÉES:

T568A - COURT-CIRCUIT

ET CIRCUIT OUVERT: T568A - MAUVAIS CÂBLAGE

ET CONTINUITÉ NONRECONNUE:

REMARQUE: La télécommande Test + Map doit être utilisée pour les tests de brochage.

CLIGNOTANT

TEST SIMULTANÉ DE CONTINUITÉ ET D'IDENTIFICATION DE CÂBLES:

Le VDV ScoutTM Pro 3 a la capacité de tester simultanément la continuité et de fournir l'identification de localisation de

câbles en détectant jusqu'à douze emplacements avec des télécommandes d'identification de localisation Test + Map™

(vendues séparément). Les testeurs de la série VDV ScoutTM Pro 3 sont livrés avec la télécommande d'identification

Test + Map™ emboîtable n°1. Les télécommandes d'identification Test + Map™ n°2 à 6 sont incluses dans certains

kits (VDV501-853, VDV770-850); les télécommandes d'identification Test + Map™ n°7 à 12 sont vendues séparément

dans le kit de télécommandes d'identification Test + Map™ (VDV770-851) pour VDV ScoutTM Pro 3.

FONCTION HUBBLINK (CLIGNOTEMENT DU CONCENTRATEUR)

1. Insérer un câble de données à terminaison RJ45 dans le port RJ45 sur le dessus du testeur, connecter l'autre

extrémité à l'équipement (concentrateur, commutateur, routeur, etc.).

2. Appuyer sur la touche Marche/Arrêt

pour mettre le testeur sous tension.

3. Faire un appui long (> 1seconde) sur la touche Tonalité

4. Le signal est transmis du testeur à l'équipement pour allumer le témoin du port correspondant.

5. «HUB» apparaît à l'écran et clignote au même rythme que la transmission du signal du mode HubBlink (Clignotement

de concentrateur).

FRANÇAIS

CÂBLE COAXIAL

CORRECTEMENT CÂBLÉ:

Pass

CÂBLE COAXIAL COMPORTANT

UN CIRCUIT OUVERT:

Open

CÂBLE COAXIALCOMPORTANT

UN COURT-CIRCUIT:

Short

REMARQUE: Un

défaut de type

circuit ouvert se

produit également

lorsqu'aucune

télécommande n'est

connectée à l'extrémité

satellite d'un câble

vidéo/coaxial.

EXEMPLES DE BROCHAGE ET D'AFFICHAGE

GARANTIE

www.kleintools.com/warranty

NETTOYAGE

Mettre l'instrument hors tension et débrancher tous les câbles. Nettoyer l'instrument à l'aide d'un

chiffon humide.

N’utiliser aucun nettoyant ou solvant abrasif.

STOCKAGE

Retirer les piles lorsque l'instrument n'est pas utilisé pendant une période prolongée. Éviter

l’exposition aux températures élevées ou à l’humidité. Après un stockage prolongé dans des

conditions extrêmes, au-delà des limites mentionnées dans la section Caractéristiques générales,

attendre que les conditions ambiantes soient celles d'un fonctionnement normal de l'instrument

avant d’utiliser ce dernier.

MISE AU REBUT/RECYCLAGE

Ne pas jeter l’équipement et ses accessoires avec les ordures ménagères. Respecter la

réglementation locale en matière de mise au rebut.

REMPLACEMENT DE LA PILE

KLEIN TOOLS, INC.

450 Bond Street Lincolnshire, IL 60069, États-Unis 1 800 553-4676

www.kleintools.com

SERVICE CLIENT

Utiliser pour le mappage d'identification de localisation et les tests

de continuité de câbles. Les télécommandes s'affichent sur le

testeur sous la forme Remote ID #1-12.

TÉLÉCOMMANDES SUPPLÉMENTAIRES

PortRJ45

testeur sous la forme Remote ID #1-12.

Port du connecteurF

N° DE

TÉLÉCOMMANDE

RÉFÉRENCE

1 VDV501-211

2 VDV501-212

3 VDV501-213

4 VDV501-214

5 VDV501-215

6 VDV501-216

7 VDV501-217

8 VDV501-218

9 VDV501-219

10 VDV501-220

11 VDV501-221

12 VDV501-222

TÉLÉCOMMANDES D'IDENTIFICATION TEST + MAP™

(SÉRIE VDV501-2##)

VDV501-851

VDV ScoutTM Pro3

1 2 345678

PassX-over Rev

Fail ShortSplit Open

Shielded

MANUAL DE INSTRUCCIONES

• COMPROBACIÓN DE CABLES DE VOZ,

DATOS Y VÍDEO

• DETECTA CORTOS, ABERTURAS, INVERSIONES,

CONEXIONES INCORRECTAS, CABLEADOS

CRUZADOS Y PARES DIVIDIDOS

• IDENTIFICACIÓN DE CABLES

• MEDICIÓN DE LONGITUD

• GENERADOR DE TONOS

• PANTALLA LCD RETROILUMINADA EXTRAGRANDE

• PARPADEO EN EL HUB

• APAGADO AUTOMÁTICO

ESPAÑOL

1. Desserrer la vis avec un tournevis cruciforme n° 2 et retirer le

couvercle du logement de la pile.

2. Retirer la pile usagée et la diriger vers un circuit de recyclage.

3. Remplacez la pile alcaline de 9V en veillant à placer les fils en

dessous de la pile neuve, vers l'intérieur du boîtier.

4. Remettre en place le couvercle de la pile et serrer la vis. Ne pas

trop serrer.

32 33

ESPAÑOL

ESPECIFICACIONES GENERALES

El comprobador VDV Scout

Pro 3 de Klein Tools es un comprobador portátil de cables de voz, datos y vídeo.

Comprueba y localiza problemas en cables con terminales RJ11, RJ12, RJ45 y conectores F, y permite generar

tonos para su localización. El VDV Scout

Pro 3 también mide la longitud del cable, comprueba el blindaje,

realiza pruebas de parpadeo en el concentrador o hub y rastrea hasta 19 ubicaciones (hasta 5 ubicaciones con los

controles remotos incluidos; se pueden adquirir más por separado).

DESCRIPCIÓN GENERAL DE LOS PUERTOS Y CONTROLES REMOTOS

• Dimensiones: 16,5 x 7,6 x 4,1 cm (6,5" x 3,0" x 1,6")

• Peso: 312 g (11 oz.) con pila y control remoto

• Temperatura de funcionamiento: entre 0 y 50 °C (32 y

122 °F)

• Temperatura de almacenamiento: entre -20 y 60 °C (-4 y

140 °F)

• Humedad: entre 10% y 90%, sin condensación

• Tensión máxima (entre dos pines de conector cualesquiera

sin daños):

- Conector RJ: 66 V CC o 55 V CA

- Conector F: 66 V CC o 55 V CA

• Duración de la pila (alcalina de 9 V):

- En espera: 4 años

- En uso: 50 horas (sin retroiluminación)

• Tipos de cables: con o sin blindaje; Cat7a, Cat7, Cat6a,

Cat6, Cat5e, Cat3, Coaxial

• Método de medición de la longitud: capacitancia

• Rango de la medición de longitud:

de 0,5 a 610 m (1,5 a 1.999 pies) con 49,2 pF/m (15pF/ft.)

• Precisión de la longitud:

(5 % pies) o (5 % m)

• Rango de la constante de longitud:

de 33 pF/m a 132 pF/m (10 a 40 pF/ft.)

ADVERTENCIAS

Para garantizar la seguridad de la utilización y el funcionamiento del comprobador, siga estas instrucciones. Si

no se tienen en cuenta estas advertencias, se pueden provocar lesiones graves o la muerte.

• El VDV Scout

Pro3 está diseñado para su uso en sistemas de cableado sin alimentación. Si el VDV Scout

Pro3 se

conecta a sistemas de cableado con tensión de CA, puede sufrir daños y suponer un peligro para la seguridad del usuario.

• Los conectores RJ mal terminados pueden dañar las conexiones del VDV Scout

Pro 3. Antes de insertar un

conector RJ en el comprobador, inspecciónelo visualmente. Los contactos deben estar siempre empotrados en

la carcasa de plástico del enchufe. Si se enchufan los conectores de 6 posiciones en el conector de 8 posiciones

del comprobador, los contactos más externos del conector podrían resultar dañados, a menos que el enchufe esté

diseñado específicamente para ese propósito.

SÍMBOLOS DEL COMPROBADOR

Advertencia o precaución NO utilizar en circuitos energizados.

Utilice siempre protección ocular adecuada. Lea las instrucciones.

Conformidad EU. Conforme a las directivas del Espacio Económico Europeo.

UKCA: Evaluación de conformidad del Reino Unido

Este símbolo indica que el equipo y sus accesorios deben ser objeto de una recogida selectiva

yde una eliminación correcta.

Control remoto de ID de

ubicación** LanMap™

VDV526-055

conector

RJ45

Puerto RJ45: cable de datos, cable Ethernet, Cat 5e, Cat 6, Cat 6a, Cat 7, Cat 7a.

Puerto para conector F: cable de vídeo, cable coaxial, cable RG6/RG6Q, cable RG59.

Puerto RJ11/12: cable de voz, cable POTS (plain old televoice service), cable de 4 hilos, cable de 6 hilos,

2 cables de par trenzado, 3 cables de par trenzado, Cat 3.

COMPROBADOR VDV SCOUTTM PRO 3

Control remoto de ID de

ubicación** CoaxMap™

VDV512-056

Conector F

**No se puede utilizar para realizar pruebas

demapa de cableado o longitud de cables.

CONTROLES REMOTOS DE ID

DE UBICACIÓN

Puerto RJ11/12*

Puerto RJ45*

Puerto para conector F

Se utilizan para la identificación de la ubicación de

los cables.

Incluido en el kit o vendido por separado.

Los conectores RJ comparten las conexiones internas, por lo que sólo se puede conectar un cable RJ cada vez para que

los resultados de las comprobaciones sean precisas. Sin embargo, sí se pueden conectar al mismo tiempo un cable RJ

y un cable coaxial. En modo ID, todos los conectores del VDV Scout

Pro 3 se pueden conectar al mismo tiempo.

CONECTORES

Conector de barril

Conector F hembra-hembra

VDV814-609

Se utiliza en el puerto para conector F

CONTROL REMOTO DE ID CON AUTOALMACENAMIENTO TEST + MAP™ (VDV501-210)

Se utiliza para la identificación de la ubicación de los cables y/o para pruebas de continuidad. Los controles

remotos con autoalmacenamiento se muestran en el comprobador con la ID remota n.

FRONTAL

Puerto RJ11/12

Puerto RJ45 Puerto para conector F

POSTERIOR

FUNCIONES DEL TECLADO

• BOTÓN DE VOZ / FLECHA ARRIBA

: Realiza pruebas de mapa

de cableado en cables con terminales RJ11/RJ12; en otros modos,

alterna hacia arriba la selección.

• BOTÓN DE VÍDEO

:Realiza pruebas de continuidad en cables

coaxiales con terminales F.

• BOTÓN DE DATOS / FLECHA ABAJO

: Realiza pruebas de mapa

de cableado en cables con terminales RJ45; en otros modos,

alterna hacia abajo la selección.

• BOTÓN DE TONO / PARPADEO EN EL HUB

: Alterna entre los tonos

disponibles; inicia el parpadeo en el hub.

• BOTÓN DE AJUSTES

: Permite seleccionar pies o metros, y acceder

al modo de edición de la constante de longitud.

• BOTÓN DE LONGITUD

: Mide la longitud del cable.

• BOTÓN DE ENCENDIDO/RETROILUMINACIÓN

: Enciende y apaga la unidad; enciende y apaga la retroiluminación.

B C

• BOTÓN DE VOZ / FLECHA ARRIBA

: Pulsación corta: Inicia una prueba de mapa de cableado en cables con terminales

RJ11/RJ12. En el modo de tono o de prueba de longitud, la primera pulsación corta selecciona el modo de voz, y las

pulsaciones cortas repetidas seleccionan cables o pares de cables. Pulsación prolongada: Activa y desactiva el modo de

bucle En modo de tono o de prueba de longitud, vuelve a la pantalla de inicio. En modo de ajustes, cambia la unidad de

medida de pies a metros, o aumenta el valor de la constante de longitud.

• BOTÓN DE VÍDEO

: Pulsación corta: Inicia la prueba de continuidad en cables coaxiales con terminales F.

En modo de

tono o de prueba de longitud, una pulsación corta selecciona el modo de vídeo.

Pulsación prolongada:

Activa y desactiva el

modo de bucle En modo de tono o de prueba de longitud, vuelve a la pantalla de inicio.

• BOTÓN DE DATOS / FLECHA ABAJO

Pulsación corta: Inicia una prueba de mapa de cableado en un cable con terminal

RJ45. En el modo de tono o de prueba de longitud, la primera pulsación corta selecciona el modo de datos, y las pulsaciones

cortas repetidas seleccionan cables o pares de cables. Pulsación prolongada: Activa y desactiva el modo de bucle En modo

de tono o de prueba de longitud, vuelve a la pantalla de inicio. En modo de ajustes, cambia la unidad de medida de pies a

metros, o aumenta el valor de la constante de longitud.

• BOTÓN DE TONO / PARPADEO EN EL HUB

: Pulsación corta: Las pulsaciones cortas repetidas alternarán entre los

tonos disponibles. Pulsación prolongada: Inicia el parpadeo en el hub.

NOTA:NO intente utilizar la función de parpadeo

enel hub si se está utilizando un puerto de alimentación a través de Ethernet (PoE) activo.

• BOTÓN DE AJUSTES

: Pulsación corta: Accede al modo de edición de la constante de longitud (utilice los botones de

flecha ARRIBA

y ABAJO

para ajustar el valor). El valor predeterminado del modo de constante de longitud es el par

de cables de los pines 1 y 2 de cable de datos / RJ45, y el par de cables de los pines 3 y 4 del cable de voz / teléfono. Para

más detalles, consulte la sección CONSTANTE DE LONGITUD. Segunda pulsación corta: Muestra la opción pies o metros

(utilice los botones de flecha ARRIBA

y ABAJO

para cambiarla). Para más detalles, consulte la sección MEDICIÓN

DE LA LONGITUD. Pulsación prolongada: Sale del modo de ajuste y vuelve a la pantalla de inicio.

• BOTÓN DE LONGITUD

: Pulsación corta: Inicia la prueba de longitud del cable. De forma predeterminada, la prueba se

hará con el cable conectado al puerto RJ45. Se iniciará en el primer cable en el que no se hayan detectado fallos. Para más

detalles, consulte las secciones MEDICIÓN DE LA LONGITUD y CONSTANTE DE LONGITUD.

• BOTÓN DE ENCENDIDO/RETROILUMINACIÓN

: Pulsación corta: La primera pulsación corta enciende la unidad, las

pulsaciones cortas repetidas encienden y apagan la retroiluminación. Pulse de nuevo el botón de encendido para apagar

oencender la retroiluminación de la pantalla LCD.

Pulsación prolongada: Apaga la unidad.

NOTA:La unidad se apagará automáticamente después de aprox. 5minutos

de inactividad, o de 60 minutos en modo de tono.

EN DETALLE

REFERENCIA RÁPIDA

34 35

ESPAÑOL

INSTRUCCIONES DE USO

MOSTRAR / EDITAR LA CONSTNATE DE LONGITUD:

Siga estas instrucciones para establecer la constante de longitud en base a un valor conocido (por ejemplo, el indicado

por el fabricante del cable). El VDV Scout

Pro 3 almacena una constante de longitud separada para cada uno de los

tres tipos de cable (voz, datos y vídeo).

1. Pulse el botón de encendido

para encender el comprobador.

2. Pulse el botón de ajustes

3. Pulse el botón de voz

, el de coaxial

o el de datos

para seleccionar el tipo de cable

La constante de longitud se mostrará con la palabra "EDIT" (Editar).

Utilice los botones de flecha ARRIBA

y ABAJO

para aumentar o disminuir el valor de la constante

en unidades de 0,1 pF/ft. (0,33 pF/m) hasta alcanzar el valor que desee.

No se muestra la coma decimal, por lo que, por ejemplo, “154” en la pantalla

indica que la constante de longitud es 15,4 pF/ft.

Las constantes de longitud se muestran en pF/ft o pF/m, según la unidad elegida para la medición.

NOTA: La constante de longitud solo se puede editar en el modo de pF/ft. No se puede editar en el modo de pF/m.

NOTA: El par de cables predeterminado para la edición de la constante de longitud en cables de datos es el de los pines

1 y 2. Si quiere establecer la constante de longitud del cable en otros pares distintos al de los pines 1 y 2 del cable de

datos / RJ45, siga los pasos 1 a 3 anteriores. Pulse el botón de longitud

. Pulse repetidamente el botón de datos

hasta que se muestre el par que quiere editar. Pulse de nuevo el botón de edición

para editar el par que se acaba

deseleccionar.

NOTA: El par de cables predeterminado para la edición de la constante de longitud en cables de voz es el de los pines 3

y 4. Si quiere establecer la constante de longitud del cable en otros pares distintos al de los pines 3 y 4 del cable de voz,

siga los pasos 1 a 3 anteriores. Pulse el botón de longitud

. Pulse repetidamente el botón de voz

hasta que se

muestre el par que quiere editar. Pulse de nuevo el botón de edición

para editar el par que se acaba de seleccionar.

Tipo de

cable

N.º de ID remoto

(si tiene terminación)

154 = 15,4 pF/ft.

DETERMINAR UNA CONSTANTE DE LONGITUD DESCONOCIDA:

Para ajustar la constante de longitud basándose en un cable de muestra

de longitud conocida, siga estas instrucciones. Para mayor precisión,

elcable de muestra debe tener una longitud de 15 m (50 pies) o más.

En este ejemplo se usarán 15 m (50 pies).

1. Consiga un cable de longitud conocida de al menos 15 m (50 pies)

del mismo tipo que el que quiere medir. En este ejemplo se utiliza

uno de 15 m.

2. Pulse el botón de encendido

para encender el comprobador.

3. Siga el procedimiento indicado en la sección MEDICIÓN DE LA

LONGITUD para configurar el tipo de cable correcto.

4. Pulse el botón de ajustes

para acceder al modo de edición..

5. Utilice los botones de flecha ARRIBA

y ABAJO

para

aumentar o disminuir la constante de longitud, en unidades

de0,1 pF/ft. (0,33 pF/m). Continúe ajustando la constante de

longitud hasta que la medición muestre la longitud correcta

conocidamedidaanteriormente.

Ahora puede medir otras longitudes desconocidas de cable usando esta

constante de longitud medida.

Ajuste la

constante de longitud

hacia arriba o hacia

abajo hasta que la

medida de longitud

coincida con la longitud

conocida del cable de

muestra (15 m (50

pies) en este ejemplo)

CAMBIAR LA UNIDAD DE MEDIDA:

1. Pulse el botón de encendido

para encender el comprobador.

2. Pulse el botón de ajustes

dos veces; se mostrará la indicación "ft" (pies) o "m" (metros).

3. Utilice los botones de flecha Arriba

y Abajo

para cambiar entre pies (ft) y metros (m).

NOTA: Las lecturas en pies y metros se muestran sin decimales y aparecerán como "0 ft" y "0 m", respectivamente.

PROBAR LA CONTINUIDAD:

Fallos:

Al probar la continuidad de un cable, se comprueba que todos los conductores del mismo estén conectados

correctamente de un extremo a otro. Por lo general, los fallos se producen cuando las terminaciones de cada lado no

están conectadas ("abierto"), o cuando accidentalmente se conectan conductores adyacentes ("cortocircuito").

Conexión incorrecta / pares divididos:

Los cables Ethernet de 8 hilos pueden tener errores adicionales. Un

cableado incorrecto significa simplemente que el pin de un lado del cable no está conectado al pin idéntico del otro

lado (por ejemplo, el pin 2 de un lado está conectado al pin 6 del otro lado). Ciertos pares de conductores deben estar

trenzados entre sí de extremo a extremo. Estos errores se denominan pares divididos y pueden estar presentes en

cables que no tienen ningún error de cableado.

INSTRUCCIONES DE USO

MEDICIÓN DE LONGITUD: El VDV ScoutTM Pro 3 utiliza las propiedades capacitivas del cable para medir su longitud. Un

extremo del cable se debe conectar al puerto correspondiente en la parte superior del comprobador. El otro extremo se debe

dejar desconectado o conectado al control remoto con autoalmacenamiento.

CONSTANTE DE LONGITUD:

La constante de longitud es la característica eléctrica de un cable que se utiliza para caracterizar

la longitud. Cada cable tiene una constante de longitud asociada en unidades de picofaradios por pie (pF/ft) o por metro (pF/m).

Es importante ajustar la constante de longitud en el comprobador para que la medición del VDV Scout

Pro 3 sea precisa.

Lasconstantes de longitud predeterminadas son las siguientes:

Voz: 55,77 pF/m (17,0 pF/ft.) Datos: 49,21 pF/m (15,0 pF/ft.) Vídeo: 49,21 pF/m (15,0 pF/ft.)

La constante de longitud la proporciona a veces el fabricante del cable (consulte la sección EDICIÓN DE LA CONSTANTE DE LONGITUD).

Es posible que tenga que determinar la constante de longitud usted mismo (consulte la sección DETERMINACIÓN DE LA CONSTANTE

DE LONGITUD). Las constantes de longitud pueden variar entre 32,80 y 131,23 pF/m (entre 10 y 40 pF/ft).

La precisión de la medición depende de la proximidad con que se pueda ajustar el comprobador a la constante de longitud del cable

que se esté midiendo y de la uniformidad del cable a lo largo de su longitud.

La constante de longitud puede variar de un cable a otro, incluso los del mismo tipo producidos por el mismo fabricante. También

puede variar a lo largo de la longitud de un cable, porque la constante de longitud depende de las propiedades físicas del cable, que

pueden no ser uniformes en todo el cable. El cambio en el espaciamiento del par de cables a través del cable puede hacer variar la

constante de longitud a lo largo del cable.

Para establecer la constante de longitud usando una longitud de cable, este debe tener al menos 15 m (50 pies) de largo. Esta

longitud producirá una incertidumbre de ±5 % (1 por 50) en la precisión de la constante de longitud. Si el cable es más largo, se

reduce esta incertidumbre.

MEDICIÓN DE LA LONGITUD DE CABLES DE VOZ O DATOS:

1. Pulse el botón de encendido

para encender el comprobador.

2. Conecte un extremo del cable al puerto correspondiente: puerto RJ45

(si se va a probar un cable de datos) o puerto RJ12 (si se va a probar un cable

de voz), en la parte superior del cuerpo principal del comprobador. Deje el otro

extremo del cable sin terminar.

3. Pulse el botón de longitud

para acceder al modo de longitud.

4. Para comenzar la prueba, pulse el botón de datos

o el de voz

en función del cable que vaya a probar.

5. Pulse repetidas veces el botón de datos

para seleccionar el par de

cables que se va a medir. De forma predeterminada, se selecciona el primer

par funcional.

6. Lea la medida de longitud que se muestra

MEDICIÓN DE LA LONGITUD DE CABLES COAXIALES:

1. Pulse el botón de encendido

para encender el comprobador.

2. Conecte un extremo del cable al puerto del conector F

en la parte superior del cuerpo principal del comprobador.

Deje el otro extremo del cable sin terminar.

3. Pulse el botón de longitud

para acceder al modo de longitud.

4. Pulse el botón de vídeo

para comenzar la prueba.

5. Lea la medida de longitud que se muestra

PANTALLA

• MODO: La línea superior de la pantalla muestra el tipo de cable

que se está probando: voz (RJ11/RJ12)

, vídeo (coaxial con

terminal F)

o datos (RJ45)

; e indica si está activado el

modo de parpadeo en el hub

o el de tono

• PASS (CORRECTO) / CABLES ESPECIALES:Si el cable

es un cable de datos T568A/B de 4 pares correctamente

cableado, un cable de voz de 3 pares cableado uno a uno

o un cable de vídeo sin fallos, se mostrará el indicador

“Pass” (Correcto)

. Además, el indicador "X-over"

(Cruzado) se ilumina si se reconoce un cable cruzado (uplink)

correctamente cableado; si es un cable de voz de pines

invertidos correctamente cableado, se ilumina el indicador

“Rev”

. El mapa de cables mostrará las conexiones reales

de los pines. El indicador “Shielded”

(Apantallado) se

ilumina cuando un cable de datos apantallado está conectado

correctamente en ambos extremos. Estará parpadeando

si hay un cortocircuito en el cable, y mostrará también ese

número de pin y el indicador “Short”

(Cortocircuito).

• FALLOS EN LOS CABLES: El icono “Fail”

(Fallo) sólo estará encendido si el cable no está conectado según una de las

normas de cableado. Consulte las normas de cableado y los modos de fallo en la sección EJEMPLOS DE CABLEADO Y

VISUALIZACIÓN.

• COMPROBACIÓN DE VOLTAJE: Antes de cada prueba se realiza una comprobación de tensión en el cable de datos con

terminación RJ45 y, si se detecta, no se realiza ninguna prueba. Si se detecta voltaje en los puertos coaxiales, de teléfono o

de prueba de datos, o si se detecta un voltaje superior a 70voltios en el puerto de prueba de PoE, se iluminará el símbolo

de advertencia

con forma de rayo. El comprobador se debe desconectar inmediatamente de la fuente de voltaje.

• LONGITUD:

La longitud del cable en pies o metros se mostrará aquí.

• ID DE UBICACIÓN:

Aquí se mostrará el número de ID del control remoto.

• CARGA DE LA PILA: El icono de carga baja

se ilumina cuando la pila está a punto de agotarse. El icono comenzará

aparpadear cuando sea necesario cambiar la pila. A partir de este momento, los resultados pueden no ser fiables.

• MAPA DEL CABLEADO DEL EXTREMO DEL COMPROBADOR:

Muestra los pines del extremo del comprobador

enorden. Estos pines se asignan a los del extremo remoto que se muestran justo debajo de ellos en la pantalla LCD.

• MAPA DEL CABLEADO DEL EXTREMO REMOTO:

Muestra el pin correspondiente en el extremo remoto. Los guiones en

esta línea indican pines en cortocircuito. Ninguno de los números de pin que se muestran en esta línea son pares abiertos.

1 2 345678

PassX-over Rev

Fail ShortSplit Open

Shielded

3 4 51

14 17

7 8 92

15 16

Tipo de

cable

Indica

cable

blindado

N.º de ID remoto

(si tiene terminación)

Longitud medida = 45 pies (13,7 m)

Prueba en

ejecución continua

NOTA: Los cables de teléfono o de datos sometidos

a comprobación pueden no tener terminación

(abiertos) o tener un terminal de ID remoto RJ45.

Si la terminación la realiza el control remoto de

autoalmacenamiento, la lectura será entre 1 y 2 pies

(30 - 60 cm) mayor que la medición real. En este

caso, se deben restar entre 1 y 2 pies (30-60 cm) a la

lectura para obtener la medición real. El cable coaxial

sometido a comprobación puede dejarse sin terminar.

36 37

ESPAÑOL

INSTRUCCIONES DE USO

IDENTIFICACIÓN DE CABLES DE VOZ Y DATOS:

A menudo es necesario identificar los cables que salen de un armario de cableado. El VDV ScoutTM Pro 3 puede ayudar de dos

maneras:

La forma más cómoda y sencilla de identificar los cables instalados es utilizar controles remotos de identificación de

ubicación. Si se utilizan controles remotos de identificación de ubicación, se pueden analizar hasta 19 tramos de cableado con

un solo desplazamiento al router o al armario de cableado. La identificación con controles remotos se realiza digitalmente, y

no se basa en ningún análisis manual.

La segunda forma de identificar los cables es utilizar el generador de tonos analógicos integrado del VDV ScoutTM Pro 3.

El comprobador suministrará un voltaje de baja frecuencia al cable. Mediante una sonda de tonos analógicos (Klein Tools

VDV500-123, que se puede adquirir por separado), se puede identificar un cable por el tono que transporta. Esta técnica sólo

permite analizar un cable por cada generador de tonos, pero presenta ventajas adicionales como la capacidad de analizar

cables sin terminación de tipos no estándar.

• Los controles remotos de ID de ubicación LanMap™ solo identifican ubicaciones.

• Los controles remotos de ID de ubicación CoaxMap™ solo identifican ubicaciones.

• Los controles remotos de ID Test + Map™ identifican ubicaciones y

realizan mapas de cableado y pruebas de longitud.

IDENTIFICAR CABLES RJ45 INSTALADOS (FIG. 5):

1. Conecte un control remoto de ID de ubicación LanMap™

numerado al puerto RJ45 de cada una de las habitaciones que

se necesite identificar. Anote

los números y los nombres de las habitaciones como referencia.

2. Lleve el VDV ScoutTM Pro 3 al router o al armario de cableado

(la fuente de conexión a Internet).

3. Conecte un cable desconocido al puerto RJ45 en la parte superior

del comprobador.

4. Pulse el botón de datos

para comenzar la prueba de ID.

La pantalla LCD mostrará "ID#", (N.º de identificación), donde "#" es el número de

ID del control remoto de ID de ubicación LanMap™ conectado al otro extremo del

cable. Compare este número con la lista de pares de números/habitaciones que

hizo en el paso 1 y marque el cable con un trozo de cinta adhesiva etiquetada.

5. Repita los pasos 3 y 4 para cada cable desconocido hasta que todos hayan sido

etiquetados. Puede utilizar estas etiquetas para determinar qué habitaciones deben

conectarse al router o para solucionar problemas de conexiones intermitentes en

elfuturo.

IDENTIFICAR CABLES DE VOZ INSTALADOS (FIG. 5):

1. Conecte un control remoto de ID de ubicación LanMap™ numerado al puerto RJ45

de cada una de las habitaciones que se necesite identificar. Anote los números y los

nombres de las habitaciones como referencia.

2. Lleve el VDV ScoutTM Pro 3 al router o al armario de cableado (la fuente de conexión a

Internet).

3. Conecte un cable desconocido al puerto RJ45 en la parte superior del comprobador.

4. Pulse el botón de voz

para comenzar la prueba de ID. La pantalla LCD mostrará

"ID#", (N.º de identificación), donde "#" es el número de ID del control remoto de ID de

ubicación LanMap™ conectado al otro extremo del

cable. Compare este número con la lista de pares de

números/habitaciones que hizo en el paso 1 y marque

el cable con un trozo de cinta adhesiva etiquetada.

5. Repita los pasos 3 y 4 para cada cable desconocido

hasta que todos hayan sido etiquetados. Puede

utilizar estas etiquetas para determinar qué

habitaciones deben conectarse al router o para

solucionar problemas de conexiones intermitentes

en el futuro.

FIG. 5

IDENTIFICAR

CABLES COAXIALES INSTALADOS (FIG. 6):

1. Conecte un control remoto de ID de ubicación

numerado CoaxMap™ al puerto para conector F de

cada habitación que se necesite identificar. Anote los

números y los nombres de las habitaciones como

referencia.

2. Lleve el VDV ScoutTM Pro 3 al armario de cableado o al

separador de cables (la fuente de conexión de cables).

3. Conecte un terminal de barril hembra-hembra al puerto

del conector F de la parte superior del comprobador y, a

continuación, un cable desconocido al conector de barril.

4. Pulse el botón de vídeo

para comenzar la prueba de

ID. La pantalla LCD mostrará "ID#", (N.º de identificación),

donde "#" es el número de ID del control remoto de ID

de ubicación CoaxMap™ conectado al otro extremo del

cable. Compare este número con la lista de pares de

números/habitaciones que hizo en el paso 1 y marque

elcable con un trozo de cinta adhesiva etiquetada.

5. Repita los pasos 3 y 4 para cada cable desconocido

hasta que todos hayan sido etiquetados.

FIG. 6

INSTRUCCIONES DE USO

PRUEBA DE CONTINUIDAD EN UN CABLE CON TERMINAL RJ45 / RJ11 / RJ12 O INSTALADO (FIG. 1, FIG. 2):

1. Conecte un extremo del cable que se va a probar al puerto RJ45 (si se está comprobando un cable Ethernet) o al puerto

RJ11 / RJ12 (si se está comprobando un cable de voz) situado en la parte superior del cuerpo principal del comprobador.

Si se está comprobando una toma de pared, conecte un cable de fiabilidad conocida desde la toma de pared al puerto

correspondiente de la parte superior del cuerpo principal del comprobador.

2. Conecte el otro extremo del cable sometido a comprobación al puerto correspondiente del control remoto de

comprobación. Si se está comprobando una toma de pared, conecte un cable de fiabilidad conocida desde el puerto de la

pared al puerto correspondiente del control remoto de comprobación.

NOTA: No se pueden utilizar controles remotos de

ID de solo ubicación.

3. Pulse el botón de datos

o el de voz

en el teclado para comenzar la prueba.

4. Interprete los resultados de la prueba como se indica en la sección EJEMPLOS DE CABLEADO Y VISUALIZACIÓN.

PRUEBA DE CONTINUIDAD EN UN CABLE CON TERMINAL COAXIAL O INSTALADO (FIG. 3, FIG. 4):

1. Conecte un terminal de barril hembra-hembra al puerto del conector F de la parte superior del comprobador.

2. Conecte a este adaptador un extremo del cable que se va a probar.

3. Si se está comprobando un cable coaxial con terminación, conecte un segundo conector de barril al otro extremo del cable

sometido a comprobación.

NOTA: Este paso no es necesario si se está comprobando un cable coaxial instalado o fijado a

una toma de pared.

4. Conecte un control remoto de ID de ubicación CoaxMap™ numerado al segundo conector de barril, o bien uno de los

controles remotos de ID Test + Map™ al conector de barril.

5. Pulse el botón de vídeo

para comenzar la prueba.

6. Interprete los resultados de la prueba como se indica en la sección EJEMPLOS DE CABLEADO Y VISUALIZACIÓN.

- o -

- o - - o - - o -

FIG. 1 FIG. 2

FIG. 4FIG. 3

- o - - o -

38 39

ESPAÑOL

INSTRUCCIONES DE USO

COMPROBACIÓN DE LA CONTINUIDAD E IDENTIFICACIÓN DE CABLES SIMULTÁNEAMENTE: CABLE RJ45/RJ11/RJ12 INSTALADO

1. Conecte un control remoto de ID Test + Map™ numerado al puerto RJ45 / RJ12 de cada habitación que sea necesario

identificar mediante un cable de fiabilidad conocida‡. Anote el número del control remoto y el número y la descripción de

lahabitación en la que se encuentra para comparar/identificar los cables posteriormente.

2. Lleve el VDV Scout

Pro 3 al punto de distribución (suele ser un armario de cableado, un switch o un router en el otro

extremo del cable que se está comprobando).

3. Conecte un cable desconocido al puerto RJ45 en la parte superior del comprobador.

4. Pulse el botón de datos

o el de voz

en el teclado para comenzar la prueba en el cable correspondiente. La pantalla

LCD mostrará “ID#” (N.º de ID de vídeo), donde "#" es el número de ID del control remoto de ID Test + Map™ conectado al

otro extremo del cable.

5. Compare este número con la lista de pares de números de control remoto / habitación que hizo en el paso 1 y marque el

cable con un trozo de cinta adhesiva etiquetada, una etiqueta impresa o un rotulador permanente. La pantalla LCD también

mostrará los resultados de la prueba de continuidad. Estos resultados se deben interpretar como se indica en la sección

EJEMPLOS DE CABLEADO Y VISUALIZACIÓN.

6. Repita los pasos 4 y 5 para cada cable desconocido hasta que todos hayan sido etiquetados. Puede utilizar estas etiquetas para

determinar qué habitaciones deben conectarse al separador de cables o para solucionar problemas de conexiones intermitentes

en el futuro.

‡NOTA: En el conector RJ45 de los controles remotos de ID Test + Map™ solo se debe utilizar el cable de conexión universal

RJ12 de Klein Tools (VDV726-125) o un equivalente aprobado. El uso de un cable de conexión RJ11 / 12 estándar en el puerto

RJ45 del comprobador podría dañar los pines de contacto.

COMPROBACIÓN DE LA CONTINUIDAD E IDENTIFICACIÓN DE CABLES SIMULTÁNEAMENTE: CABLE COAXIAL INSTALADO

1. Conecte un control remoto de ID Test + Map™ numerado al puerto del conector F de cada habitación. Anote el número del

control remoto y el número y la descripción de la habitación en la que se encuentra para comparar/identificar los cables

posteriormente.

2. Lleve el VDV Scout

Pro 3 al punto de distribución (suele ser un armario de cableado, un switch o un router en el otro

extremo del cable que se está comprobando).

3. Conecte un cable desconocido al puerto de vídeo en la parte superior del comprobador mediante un conector de barril.

4. Pulse el botón de video

en el teclado para comenzar la prueba en el cable coaxial. La pantalla LCD mostrará “ID#” (N.º

de ID de vídeo), donde "#" es el número de ID del control remoto de ID Test + Map™ conectado al otro extremo del cable.

5. Compare este número con la lista de pares de números de control remoto / habitación que hizo en el paso 1 y marque el

cable con un trozo de cinta adhesiva etiquetada, una etiqueta impresa o un rotulador permanente. La pantalla LCD también

mostrará los resultados de la prueba de continuidad. Estos resultados se deben interpretar como se indica en la sección

Ejemplos de cableado y visualización.

6. Repita los pasos 4 y 5 para cada cable desconocido hasta que todos hayan sido etiquetados. Puede utilizar estas etiquetas

para determinar qué habitaciones deben conectarse al separador de cables o para solucionar problemas de conexiones

intermitentes en el futuro.

EJEMPLOS DE CABLEADO Y VISUALIZACIÓN

NOTA: Un fallo de abertura o cortocircuito tiene prioridad

sobre los fallos de cableado cuando el icono correspondiente

se ilumina. El icono "Split" (Dividido) se ilumina si el cableado

no mantiene los pares designados, un fallo de señal de CA.

ComprobadorComprobador

Comprobador Control remoto Comprobador Control remoto

Control remotoControl remoto

1 2 345678

Pass

UTP T568A CORRECTAMENTE CABLEADO: T568A CON PARES DIVIDIDOS:

T568A EN CORTOCIRCUITO

Y ABIERTO: T568A CON CONEXIÓN INCORRECTA

Y CONTINUIDAD NO RECONOCIDA:

NOTA: Para mapas de cableado se debe utilizar el control remoto Test + Map.

PARPADEANTE

FUNCIÓN DE PARPADEO EN EL HUB

1. Introduzca un cable de datos con un terminal RJ45 en el puerto correspondiente de la parte superior del comprobador;

conecte el otro extremo al equipo (hub, switch, router, etc.).

2. Pulse el botón de encendido

para encender el comprobador.

3. Pulse de forma prolongada (más de 1 segundo) el botón de tono

4. La señal se transmitirá del comprobador al equipo para iluminar la luz del puerto correspondiente.

5. Aparecerá "HUB" en la pantalla y parpadeará a la misma velocidad que la señal del hub que se esté transmitiendo.

INSTRUCCIONES DE USO

ANÁLISIS DE TONOS EN UN CABLE CON TERMINAL RJ45 / RJ11 / RJ12

INSTALADO (FIG. 7):

1. Conecte un cable de fiabilidad conocida al puerto RJ45 (si se está

comprobando un cable de datos) o al puerto RJ12 (si se está comprobando

un cable de voz) de la parte superior del comprobador.

2. Conecte el otro extremo del cable de conexión a la toma

delapared en la ubicación satélite del cable sometido

acomprobación.

3. Pulse brevemente el botón de tono

para

iniciar la generación de tono. Pulse el botón

de tono

repetidamente para cambiar

entre los tonos fijos disponibles (800Hz,

1000Hz, 1200Hz, 1400Hz, 1500Hz) y las

frecuencias alternantes (800Hz/1000Hz,

1000Hz/1500Hz). Para tonos de voz, pulse

repetidas veces el botón de voz / flecha

arriba

para cambiar los pines o pares

de pines sobre los que se envía el tono.

Para tonos de datos, pulse repetidas veces

el botón de datos / flecha abajo

para

cambiar los pines o pares de pines sobre los

que se envía el tono.

4. Utilice una sonda de análisis analógica

(se recomienda utilizar la sonda de Klein

Tools VDV500-123, que se puede adquirir

por separado) para determinar el cable o

los cables por los que se transmite el tono

(para más detalles, consulte el manual

de instrucciones de la sonda). El tono

será más fuerte en el cable al que el VDV

ScoutTM Pro 3 esté conectado. Marque el

cable con una etiqueta.

5. Repita los pasos 2 a 6 para cada ubicación

de cable desconocida.

FIG. 7

ANÁLISIS DE TONOS EN UN CABLE COAXIAL INSTALADO (FIG. 8):

1. Conecte un terminal de barril hembra-hembra al puerto del

conector F de la parte superior del comprobador.

2. Conecte un cable de fiabilidad conocida al conector de barril en

laparte superior del cuerpo del comprobador principal.

3. Conecte el otro extremo del cable de conexión a la toma

de la pared en la ubicación satélite del cable sometido a

comprobación.

4. Pulse brevemente (menos de 2 segundos)

el botón de tono

para iniciar la

generación de tono. Pulse repetidas

veces el botón de tono

para alternar

entre los tonos disponibles. El valor

del tono que se está transmitiendo se

mostrará en la fila inferior (en ohmios).

5. Utilice una sonda de análisis analógica

para determinar el cable por el que se

transmite el tono (para más detalles,

consulte el manual de instrucciones de

la sonda). El tono será más fuerte en

el cable al que el VDV ScoutTM Pro 3

esté conectado. Marque el cable con

una etiqueta.

6. Repita los pasos 2 a 6 para cada

habitación que tenga instalado cable.

FIG. 8

COMPROBACIÓN DE LA CONTINUIDAD E IDENTIFICACIÓN DE CABLES SIMULTÁNEAMENTE:

El VDV Scout

Pro 3 puede comprobar la continuidad e identificar hasta doce ubicaciones de cable simultáneamente

con los controles remotos de ID Test + Map™ (que se pueden adquirir por separado). Los comprobadores de la serie

VDV Scout

Pro 3 incluyen el control remoto con autoalmacenamiento Test + Map™ con ID n.º 1. Los controles remotos

de ID Test + Map™ n.

2 a 6 se incluyen en algunos kits (VDV501-853, VDV770-850); los n.

7 a 12 se pueden adquirir

porseparado en el kit de controles remotos de ID (VDV770-851).

Other manuals for VDV Scout Pro 3

This manual suits for next models

Table of contents

Languages:

Other Klein Tools Cable Tester manuals

Klein Tools

Klein Tools VDV Scout Pro 3 User manual

Klein Tools

Klein Tools LAN EXPLORER User manual

Klein Tools

Klein Tools VDV Commander VDV501-097 User manual

Klein Tools

Klein Tools VDV Scout Pro 3 User manual

Klein Tools

Klein Tools VDV Commander VDV501-097 User manual

Klein Tools

Klein Tools VDV501-853 User manual

Klein Tools

Klein Tools VDV Commander VDV501-828 User manual

Klein Tools

Klein Tools VDV Scout Pro 2 User manual

Popular Cable Tester manuals by other brands

Tempo Fitness

Tempo Fitness Sidekick 7B Training manual

Triplett

Triplett CTX200 user manual

Softing

Softing WireXpert 4500 user manual

RND lab

RND lab 750-00001 user manual

Victor

Victor 668 Operation manual

Microtest

Microtest 8740 user manual

Whirlwind

Whirlwind DCT-9 connect Operation

Total Phase

Total Phase Advanced Cable Tester v2 user manual

Fluke

Fluke IT200 user manual

Faunus

Faunus BT-10 Instruction booklet

Softing

Softing WX500-PLUS user manual

JDS Uniphase

JDS Uniphase DSAM-2600B quick start guide

Aegis

Aegis CZ20250 user guide

Fluke

Fluke MicroScanner Series Getting started guide

Fluke

Fluke LinkIQ user manual

ProsKit

ProsKit MT-7057 user manual

Fluke

Fluke LinkRunner Duo Quick reference guide

Pyle

Pyle PCT60 quick start guide
