Greenlee 46053 User manual

999 3243.1 © 2000 Greenlee Textron IM 1436 REV 1 4/00
INSTRUCTION MANUAL
MANUAL DE INSTRUCCIONES
MANUEL D’INSTRUCTIONS
Read and understand all of the instructions and safety information in
this manual before operating or servicing this tool.
Lea y entienda todas las instrucciones y la información sobre seguridad
que aparecen en este manual, antes de manejar estas herramientas o
darles mantenimiento.
Lire attentivement et bien comprendre toutes les instructions et les
informations sur la sécurité de ce manuel avant d’utiliser ou de procéder
à l’entretien de cet outil.
46053
GTS-LSM
Butt-in Test Set
Aparato de prueba
de teléfonos de
interrupción
Ensemble de
raccordement pour
vérification

2
KEEP THIS MANUAL
Description
The 46053 is a test set intended to troubleshoot communication circuits. The 46053 includes
the following features:
• Three operating modes: Talk (off-hook), Monitor (on-hook and listening), and Off
• Tone or pulse dialing
• Mute function
• Monitor won’t disrupt digital or data communication
• Storage of up to 10 telephone numbers
• Two-tone ringer with adjustable pitch
• Large keys
• Loudspeaker and microphone allow
hands-free use
• Floats if dropped in water
• Sealed electronics
• Waterproof IP64 sealed
• Chemical resistant
• Lifetime limited warranty
Safety
Safety is essential in the use and maintenance of Greenlee tools and equipment. This
instruction manual and any markings on the tool provide information for avoiding hazards and
unsafe practices related to the use of this tool. Observe all of the safety information provided.
Purpose
This manual is intended to familiarize personnel with the safe operation and maintenance
procedures for the Greenlee 46053 GTS-LSM Butt-in Test Set.
Keep this manual available to all personnel.
Replacement manuals are available upon request at no charge.
Greenlee and are registered trademarks of Greenlee Textron.

46053
3
Important Safety Information
Read and understand all of the instructions and safety informa-
tion in this manual before operating or servicing this tool.
Failure to observe this warning can result in severe injury or
death.
This symbol is used to call your attention to hazards or unsafe practices which could
result in an injury or property damage. The signal word, defined below, indicates the
severity of the hazard. The message after the signal word provides information for
preventing or avoiding the hazard.
SAFETY ALERT SYMBOL
Immediate hazards which, if not avoided, WILL result in severe injury or death.
Hazards which, if not avoided, COULD result in severe injury or death.
Hazards or unsafe practices which, if not avoided, MAY result in injury or property
damage.

4
Important Safety Information
Replace weak or discharged batteries as soon as either of these conditions is detected.
Use this tool for the manufacturer’s intended purpose only. Use other than that which
is described in this manual can result in injury or property damage.
Do not perform any service or maintenance other than as instructed in this manual.
Failure to observe this precaution can result in injury or property damage.
Inspect the tester and cord for wear or damage. Replace worn, damaged or missing
components with Greenlee replacement parts. A damaged component may fail, resulting
in injury or property damage.
Electric shock hazard:
Contact with live circuits can result in severe injury or death.

46053
5
Battery Low Indication
Battery Low LED will light when the battery needs to be replaced.
High pitch, middle pitch, low pitch will sound in sequence when TALK is pressed.

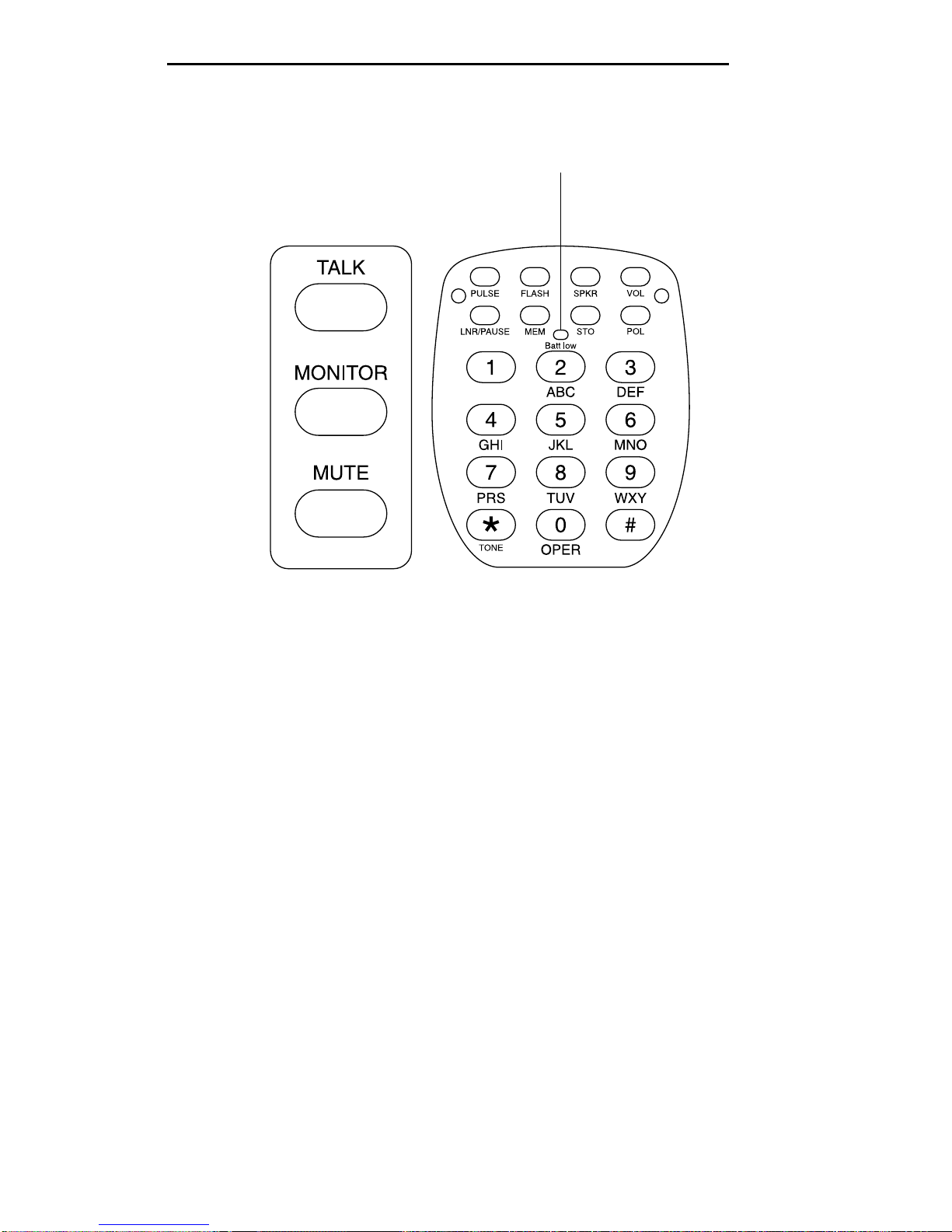

Identification
Battery Low LED
Specifications
Monitor Impedance..........................................................................................> 300 kΩ@ 1 kHz
Loop Resistance (maximum)............................................................................................ 2500 Ω
Current Draw................................................................................................................... < 15 mA
Temperature
Operating .................................................................................. –34 to 60 °C (–29 to 140 °F)
Storage...................................................................................... –50 to 75 °C (–58 to 167 °F)
Battery......................................................................... 9 V alkaline (NEDA 1604A or IEC 6LR61)

6
Operation
TALK
Press once to select Talk mode. Press repeatedly to alternate between the Talk and Monitor
modes.
MONITOR
Press once to select Monitor mode. Press repeatedly to alternate between the Monitor mode
and off.
Note: When in the Monitor mode, the test set will monitor the line until the test set is
disconnected or until another mode is selected. The Monitor mode shuts off approximately
one minute after disconnecting.
MUTE
Press and release to stop transmitting over the line or to eliminate sidetones. Press and
release again to talk.
Dialing Features
PULSE
Pulse Dialing
Connect the 46053 to the line. Press PULSE, then press TALK to go off-hook. Press to
change to tone dialing.
Note: The 46053 will default to tone dialing after the line is disconnected.
FLASH
Flash
Press FLASH once momentarily to flash the line.

46053
7
SPKR
Speaker
The loudspeaker may be used in either Monitor or Talk mode. Press once to turn on the
loudspeaker; press again to turn it off. If using the test set in the Talk mode, press to select
hands-free two-way operation.
VOL
Volume Control
Press to toggle between high and low volume.
Note: This changes the loudspeaker volume only.
LNR/PAUSE
Last Number Redial / Pause
Last Number Redial: Press LNR/PAUSE once after going off-hook to dial the most recently
called number.
Pause: Press LNR/PAUSE after any digit in a dialing sequence to insert a four-second delay.
Pauses will be repeated by the LNR function, and can be stored in memory.
MEM
Memory
Press once, then press 0–9 to dial a number stored in memory.
STO
Store
Go off-hook. Press STO and enter the telephone number. Press MEM, then press 0–9.
POL
Polarity
Used for polarity testing. See the explanation under Polarity Testing.
Dialing Features (cont’d)

8
Polarity Testing
1. Connect the test set to the line to be tested.
2. Press POL.
•The red LED indicates reversed polarity (the red line is connected to the tip [+]).
•The green LED indicates correct polarity (the red line is connected to the ring [–]).
Ground Start Operation
1. Use the polarity testing procedure to determine which wire is the tip. Connect the test set
to the line with correct polarity.
2. Press and hold the TALK button. Momentarily connect tip to ground.
3. After hearing the dial tone, disconnect the ground.

46053
9

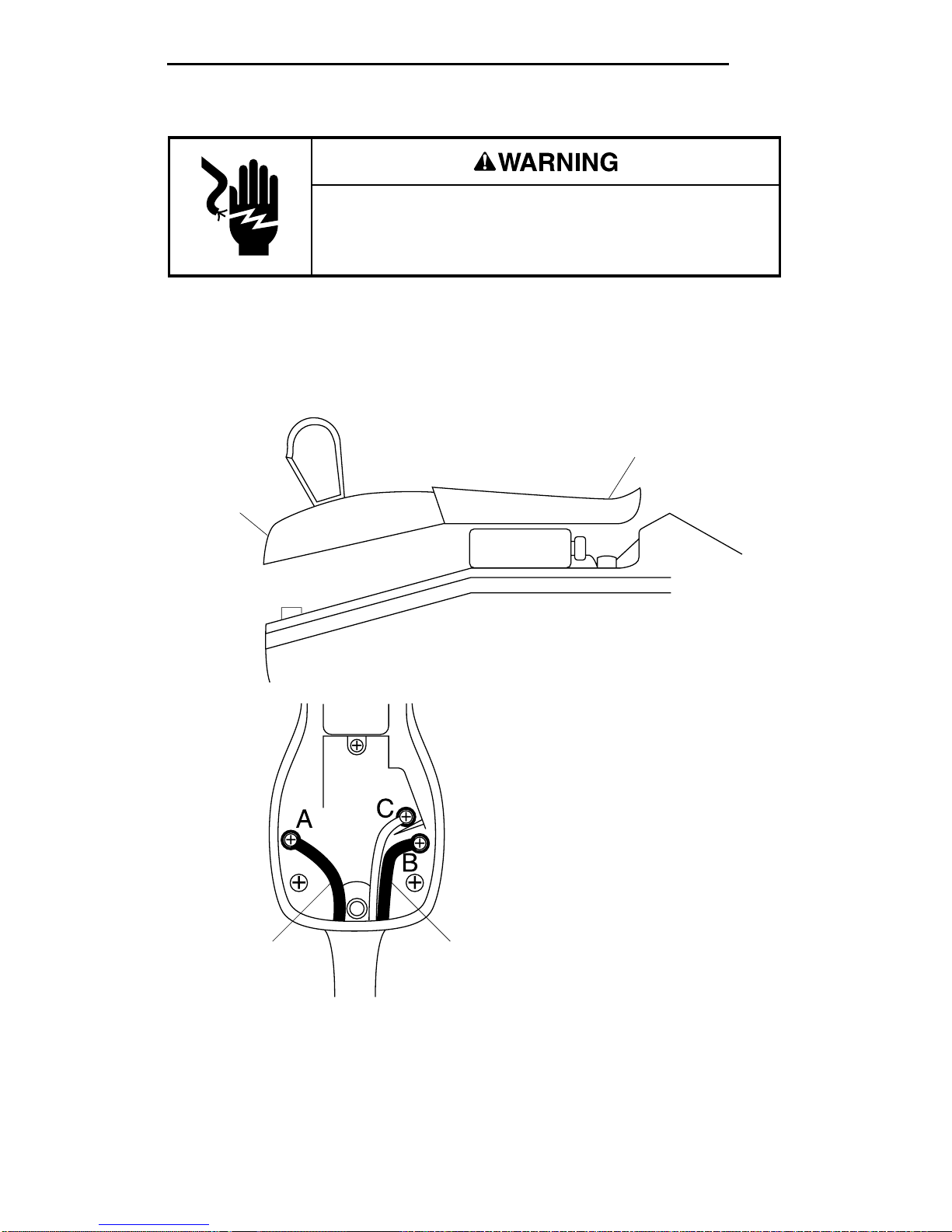

Changing the Battery or Cord Set
APositive or Tip (Black)
BNegative or Ring (Red)
CGround Start Wire (optional)
Cleaning Instructions
Periodically wipe the case with a damp cloth and mild detergent.
Do not remove the cover while the test set is connected to a
circuit.
Electric shock or damage to the test set can result.
1. Disconnect the unit from the circuit.
2. Remove the two cover screws and the cover.
3. Replace the battery or cord set as shown. Observe polarity.
4. Replace the cover and screws.
9V ALKALINE
Screw
Screw
Black Wire Red Wire

4455 Boeing Drive, Rockford, IL USA •Telephone: [phone] •Fax: [phone]

46053
11
CONSERVE ESTE MANUAL
Descripción
El modelo 46053 es un aparato de prueba diseñado para reparar averías en circuitos de
comunicaciones. El modelo 46053 incluye las siguientes funciones y características:
• Tres modos de operación: Hablar (descolgado), Monitorear (colgado y escuchando)
y Apagado
• Marcación de tonos o de pulso
• Función de silenciador
• El modo Monitorear no interrumpe las comunicaciones digitales o de datos
• Almacenamiento de hasta 10 números de teléfono
• Timbrador de dos tonos con tono ajustable
• Teclas grandes
• Altoparlante y micrófono para operación de manos libres
• Capacidad de flotar si cae al agua
• Equipo electrónico sellado
• IP64 sellado impermeable
• Resistente a sustancias químicas
• Garantía limitada válida durante la vida útil del producto
Acerca de la seguridad
Es fundamental observar métodos seguros al utilizar y dar mantenimiento a las herramientas y
equipo Greenlee. Este manual de instrucciones y todas las marcas que ostenta la herramienta
le ofrecen la información necesaria para evitar riesgos y hábitos poco seguros relacionados
con su uso. Siga toda la información sobre seguridad que se proporciona.
Propósito de este manual
Este manual de instrucciones tiene como propósito familiarizar a todo el personal con los
procedimientos de operación y mantenimiento seguros para el Aparato de prueba de teléfonos
de interrupción 46053 GTS-LSM de Greenlee.
Manténgalo siempre al alcance de todo el personal.
Puede obtener copias adicionales de manera gratuita, previa solicitud.
Greenlee y son marcas registradas de Greenlee Textron.

12
Importante Información sobre Seguridad
Lea y entienda todas las instrucciones y la información sobre
seguridad que aparecen en este manual, antes de manejar esta
herramienta o darle mantenimiento.
De no observarse esta advertencia pueden sufrirse graves
lesiones o incluso la muerte.
Este símbolo se utiliza para indicar un riesgo o práctica poco segura que podría
ocasionar lesiones o daños materiales. Cada uno de los siguientes términos denota la
gravedad del riesgo. El mensaje que sigue a dichos términos le indica cómo puede
evitar o prevenir ese riesgo.
SÍMBOLO DE ALERTA
SOBRE SEGURIDAD
Peligros inmediatos que, de no evitarse, OCASIONARÁN graves lesiones o incluso la
muerte.
Peligros que, de no evitarse, PODRÍAN OCASIONAR graves lesiones o incluso la muerte.
Peligro o prácticas peligrosas que, de no evitarse, PUEDEN OCASIONAR lesiones o
daños materiales.

46053
13
Importante Información sobre Seguridad
Si las pilas están bajas o se desgastan completamente, reemplácelas cuanto antes.
Utilice la herramienta únicamente para el propósito para el que ha sido diseñada por el
fabricante. Si se utiliza de una manera distinta a la descrita en este manual podrían
ocasionarse lesiones o daños materiales.
No realice ningún tipo de servicio o mantenimiento diferente al discutido en este
manual.
De no observarse estas precauciones pueden sufrirse graves lesiones o daños
materiales.
Inspeccione el verificador y el cable para comprobar que no están desgastados o
dañados. Reemplace los componentes desgastados, dañados o faltantes con piezas de
repuesto de Greenlee. Un componente averiado podría fallar y ocasionar lesiones o
daños materiales.
Peligro de electrocución:
El contacto con circuitos activados puede ocasionar graves
lesiones o incluso la muerte.

14
Indicación de pila baja:
El diodo emisor de luz (LED) de pila baja se enciende para indicar que la pila debe ser
reemplazada. Los tonos alto, medio y bajo sonarán en secuencia cuando se oprima TALK.
Identificación
Especificaciones
Impedancia del monitoreo ................................................................................ > 300 kΩa 1 kHz
Resistencia de bucle (máxima)......................................................................................... 2500 Ω
Toma de corriente ........................................................................................................... < 15 mA
Temperatura
Operación ....................................................................................... –34 a 60°C (–29 a 140°F)
Almacenamiento ............................................................................–50 a 75°C (–58 a 167°F)
Pila ................................................................................. 9V alcalina (NEDA 1604A o IEC 6LR61)
Diodo emisor de luz
(LED) de pila baja

46053
15
Operación
TALK (HABLAR)
Oprima una vez para seleccionar el modo Hablar. Oprima repetidamente para alternar entre los
modos Hablar y Monitorear.
MONITOR (MONITOREAR)
Oprima una vez para seleccionar el modo Monitorear. Oprima repetidamente para alternar
entre el modo Monitorear y apagado.
Aviso: Cuando se encuentre en el modo Monitorear, el aparato de prueba monitorearála línea
hasta que sea desconectado o hasta que se seleccione otro modo. El modo Monitorear se
desactiva en un lapso de un minuto después de efectuarse la desconexión.
MUTE (SILENCIADOR)
Oprima y suelte para interrumpir la transmisión a través de la línea o para eliminar tonos
laterales. Oprima y suelte nuevamente para hablar.
Funciones de marcación
PULSE
Marcación de pulso
Conecte el modelo 46053 a la línea. Oprima PULSE (Pulsar) y luego oprima TALK (Hablar)
para descolgar. Oprima para cambiar a marcación de tonos.
Aviso: El modelo 46053 conmutarápor defecto a marcación de tonos luego de que la línea
haya sido desconectada.
FLASH
Parpadeo
Oprima FLASH (Parpadeo) una vez momentáneamente para hacer parpadear la línea.

16
SPKR
Altavoz
El altavoz se puede utilizar tanto en el modo Monitorear como en el modo Hablar. Oprima una
vez para encender el altoparlante; oprima nuevamente para apagarlo. Si utiliza el aparato de
prueba en el modo Hablar, oprima para seleccionar la operación de manos libres de dos vías.
VOL
Control de volumen
Oprima para alternar entre el volumen alto y el volumen bajo.
Aviso: Esta acción cambiaráúnicamente el volumen del altoparlante.
LNR/PAUSE
Repetición del último número marcado/Pausa
Repetición del último número marcado: Oprima LNR/PAUSE una vez luego de descolgar para
discar el número marcado más recientemente.
Pausa: Oprima LNR/PAUSE luego de discar cualquier dígito en la secuencia de marcación para
insertar un retraso de cuatro segundos. Las pausas serán repetidas por la función LNR, y
podrán además ser almacenadas en la memoria.
MEM
Memoria
Oprima una vez y luego oprima del 0 al 9 para marcar un número almacenado en la memoria.
STO
Almacenamiento
Descuelgue la unidad. Oprima STO y marque el número de teléfono. Oprima MEM y luego
oprima del 0 al 9.
POL
Polaridad
Utilizada para pruebas de polaridad. Consulte la explicación bajo Prueba de polaridad.
Funciones de marcación (continuación)

46053
17
Prueba de polaridad
1. Conecte el aparato de prueba a la línea que seráverificada.
2. Oprima POL.
•El diodo emisor de luz (LED) rojo indica que la polaridad es inversa (la línea roja se
encuentra conectada a la punta [+].
•El diodo emisor de luz (LED) verde indica que la polaridad es correcta (la línea roja se
encuentra conectada al timbre [–].)
Operación de arranque a tierra
1. Utilice el procedimiento de la prueba de polaridad para determinar cuál de los cables es la
punta. Conecte el aparato de prueba a la línea cuya polaridad sea correcta.
2. Oprima y mantenga oprimido en botón TALK (Hablar). Conecte momentáneamente la
punta a la puesta a tierra.
3. Luego de escuchar el tono de marcación, desconecte la puesta a tierra.

18
APositivo o Punta (Negro)
BNegativo o Timbre (Rojo)
CCable de arranque a tierra
(opcional)
Instrucciones de limpieza
Limpie periódicamente la caja utilizando un paño húmedo y detergente suave.
Tornillo
Tornillo
9V alcalina
Cable rojoCable negro

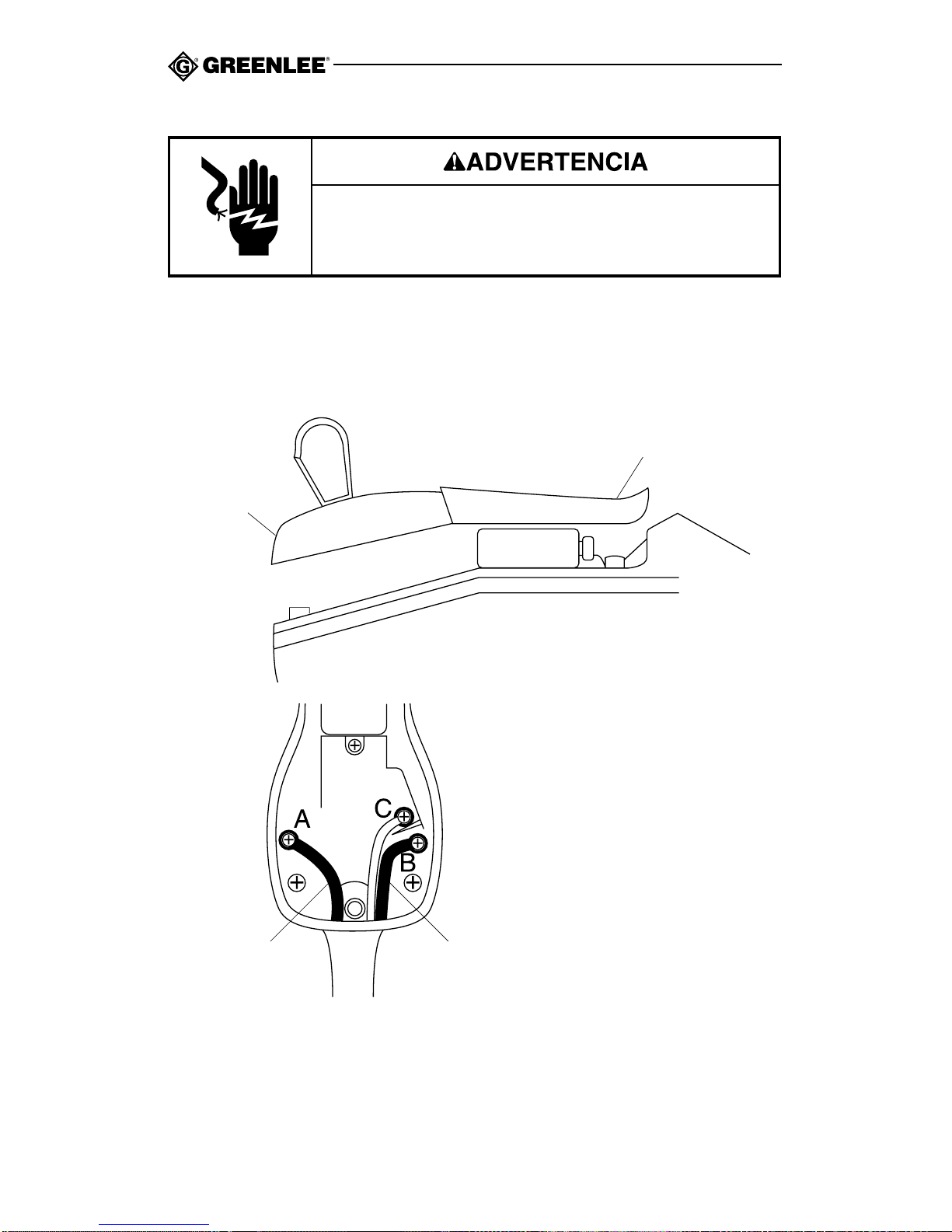

Reemplazo de la pila o del juego de cables
No retire la cubierta mientras el aparato de prueba se encuentre
conectado a un circuito.
De lo contrario, podría electrocutarse o dañar el aparato de prueba.
1. Desconecte la unidad del circuito.
2. Retire los dos tornillos de la cubierta y la cubierta.
3. Reemplace la pila o el juego de cables según se muestra. Fíjese en la polaridad.
4. Vuelva a colocar la cubierta y los tornillos.

46053
19
CONSERVER CE MANUEL
Description
Le 46053 est un ensemble de vérification conçu pour diagnostiquer les circuits de
communication. Le 46053 comprend les caractéristiques suivantes :
• Trois modes de fonctionnement : Parler (décroché), Surveillance (accroché et à l’écoute)
et Éteint
• Composition par tonalité ou par impulsion
• Fonction de sourdine
• La fonction de surveillance ne parasite pas la communication numérique ou le transfert
de données
• Mémoire pouvant retenir 10 numéros de téléphones
• Sonnerie à deux tons avec tonalité réglable
• Grandes touches
• Haut-parleur et microphone qui permettent une utilisation mains libres
• Flotte si échappé dans l’eau
• Circuits électroniques scellés
• Scellé étanche IP64
• Résistant à la corrosion chimique
• Garantie à vie limitée
Sécurité
Lors de l’utilisation et de l’entretien des outils et des équipements de Greenlee, votre sécurité
est une priorité. Ce manuel d’instructions et toute étiquette sur l’outil fournit des informations
permettant d’éviter des dangers ou des manipulations dangereuses liées à l’utilisation de cet
outil. Suivre toutes les consignes de sécurité indiquées.
Dessein
Ce manuel d’instructions est conçu pour que le personnel puisse se familiariser avec le
fonctionnement et les procédures d’entretien sûres de l’ensemble de raccordement pour
vérification 46053 GTS-LSM de Greenlee.
Mettre ce manuel à la disposition de tous les employés.
On peut obtenir des exemplaires gratuits sur simple demande.
Greenlee et sont des marques déposées de Greenlee Textron.

20
Consignes de sécurité importantes
Lire attentivement et bien comprendre toutes les instructions et
les informations sur la sécurité de ce manuel avant d’utiliser ou
de procéder à l’entretien de cet outil.
L’inobservation de cette consigne peut entraîner des blessures
graves, voire mortelles.

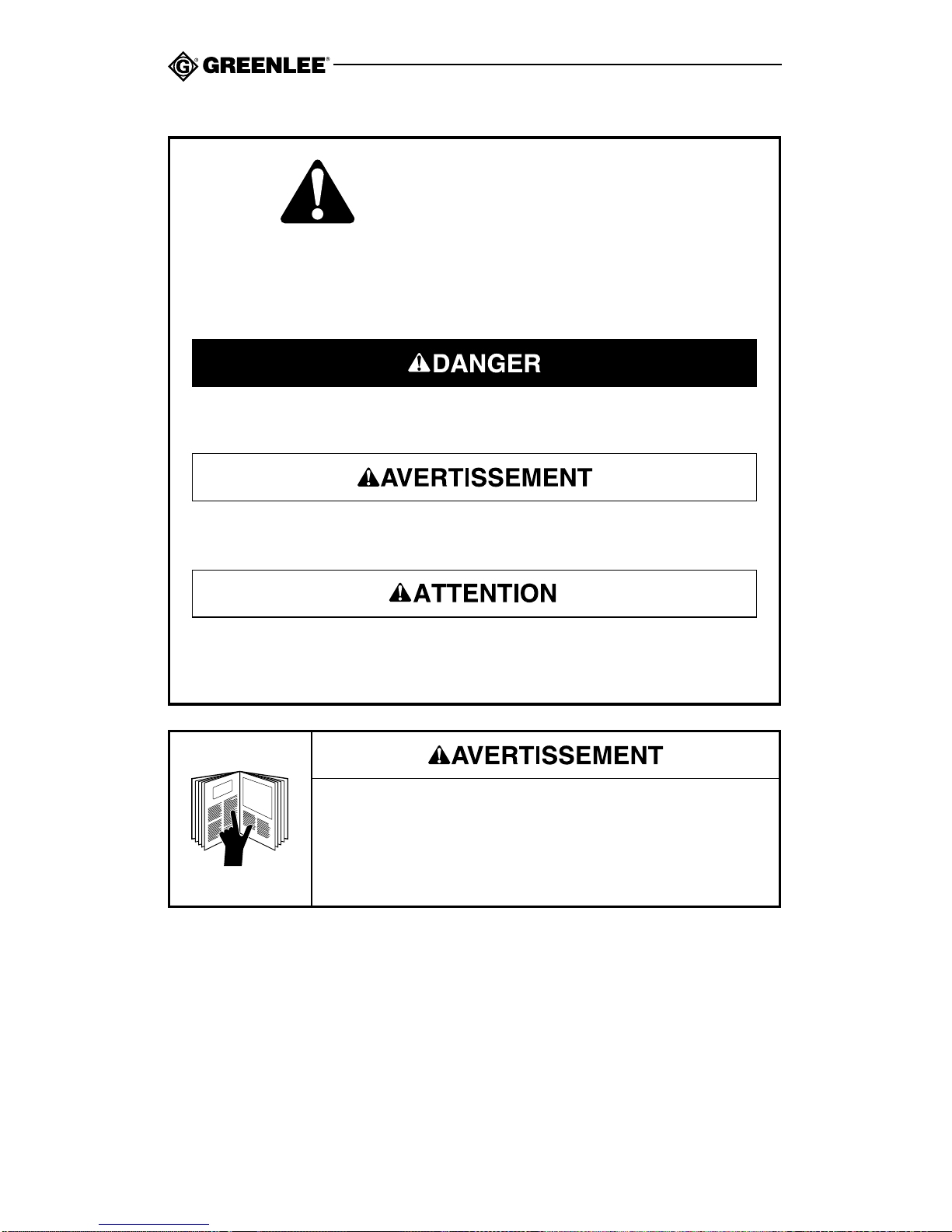

Ce symbole met en garde contre les risques et les manipulations dangereuses pouvant
entraîner des blessures ou l’endommagement du matériel. Le mot indicateur, défini ci-
dessous, indique la gravité du danger. Le message qui suit le mot indicateur indique
comment empêcher le danger.
SYMBOLE
D’AVERTISSEMENT
Danger immédiat qui, s’il n’est pas pris en considération ENTRAINERA des blessures
graves, voire mortelles.
Danger qui, s’il n’est pas pris en considération, POURRAIT entraîner des blessures
graves, voire mortelles.
Dangers ou manipulations dangereuses qui, s’ils ne sont pas pris en considération,
POURRAIENT EVENTUELLEMENT entraîner des dommages à la propriété ou causer
des blessures.
