KMS Sequential driver Specification sheet

kms.vankronenburg.nl
Sequential driver
 Manual for installation and setup
 Handleiding voor installatie en setup
 Anleitung für Installation und Setup
EN—NL—DE

Sequential driver
Part nr: 01-01-11-0080
Technical specifications and
installation manual
kms.vankronenburg.nl
EN—NL—DE
EN

__________________________________________________________
KMS Sequential driver
Part nr: 01-01-11-0080 4
Version 1.00
kms.vankronenburg.nl
EN—NL—DE
EN
This document contains detailed information about the KMS
Sequential driver. Additional information, user manuals, wiring
examples ands software can be found on our website:
kms.vankronenburg.nl or on the software CD included with the
ECU.
1. Package contents
 Sequential driver module
 CAN extension hub (2m)
 Sequential driver breakout loom
 Sequential driver module user manual
Sequential driver breakout loom CAN extension hub (2 metres)

__________________________________________________________
KMS Sequential driver
Part nr: 01-01-11-0080 5
Version 1.00
kms.vankronenburg.nl
EN—NL—DE
EN
2. Installation of the KMS Sequential driver module
2.1 Installation notes
The KMS Sequential driver module is splash waterproof. However, it is best
to place it in a dry place where temperatures don’t exceed 65 °C.
Warning: do not place the Sequential driver and it’s wires nearby any
‘high powered’ cables such as sparkplug leads, as it can cause electrical
interference resulting in malfunction.
2.2 Wiring basics
Included with the KMS Sequential driver is a breakout wiring loom which
consists out of a main connector with all wires connected. These wires are
colour-coded according to their functions which can be found in the table
on the next page.
Both the +12v power input and the power ground should be connected to
the same stable power source as the ECU. It is highly recommended to
install a 10A fuse on the +12v line to prevent further damage in case of a
malfunction.
Connect the desired injector outputs to their corresponding injectors in
either firing order or cylinder order. The resulting injection order and cyl-
inder bank can later be set in the software (chapter 4: Software settings).

__________________________________________________________
KMS Sequential driver
Part nr: 01-01-11-0080 6
Version 1.00
kms.vankronenburg.nl
EN—NL—DE
EN
2.3 Main 18-pole connector
Connect to the Sequential driver module. Pin functions are as following:
Pin Nr. KMS Colour 0.5mm 0.75mm Details
1Black XGround
2White XInjector output 8
3White XInjector output 7
4White XInjector output 6
5White XInjector output 5
6White XInjector output 4
7White XInjector output 3
8White XInjector output 2
9White XInjector output 1
10 Red X12v power input
11 White XMD35 injector 1 input (MD35 pin 11)
12 Red X12v injector power output 1
13 White/Black XMD35 injector 2 input (MD35 pin 10)
14 Red X12v injector power output 2
15 - -
16 Black XCAN ground (-)
17 Green XCAN low (-)
18 White XCAN high (+)

__________________________________________________________
KMS Sequential driver
Part nr: 01-01-11-0080 7
Version 1.00
kms.vankronenburg.nl
EN—NL—DE
EN

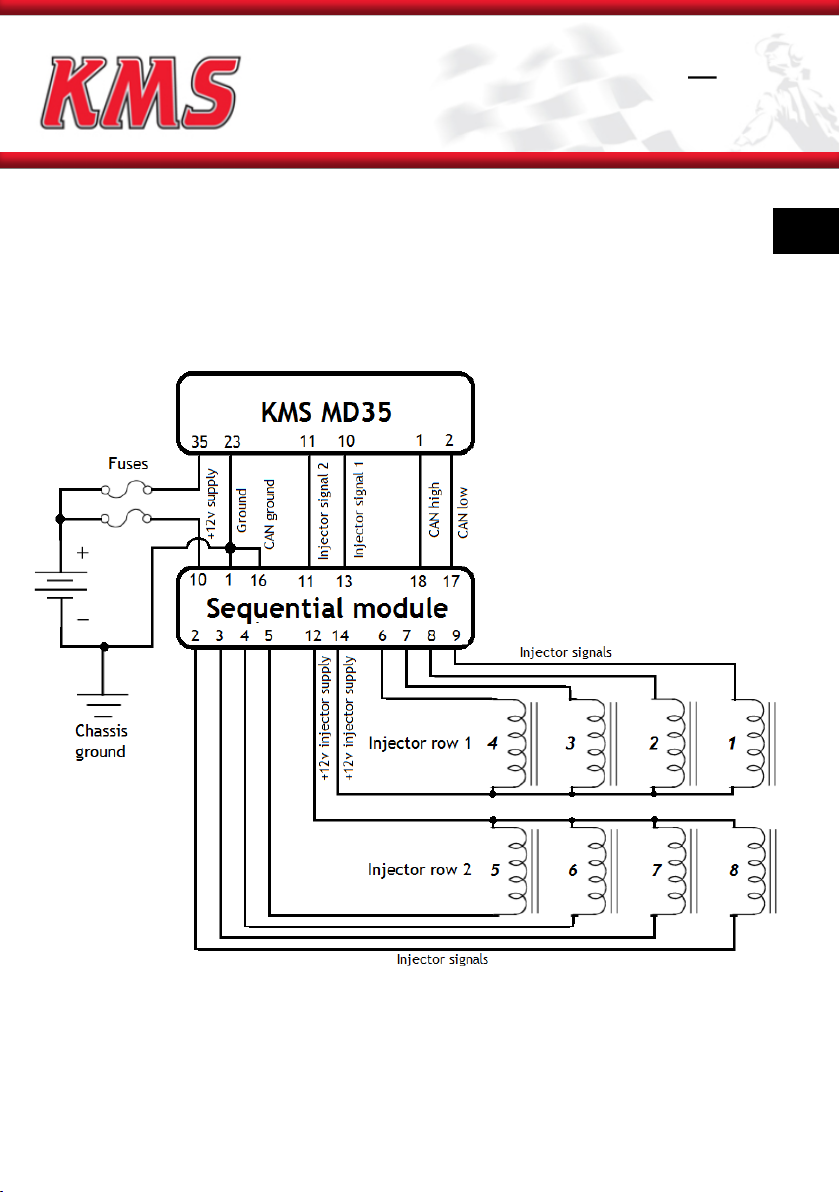

2.4 Wiring example scheme

__________________________________________________________
KMS Sequential driver
Part nr: 01-01-11-0080 8
Version 1.00
kms.vankronenburg.nl
EN—NL—DE
EN

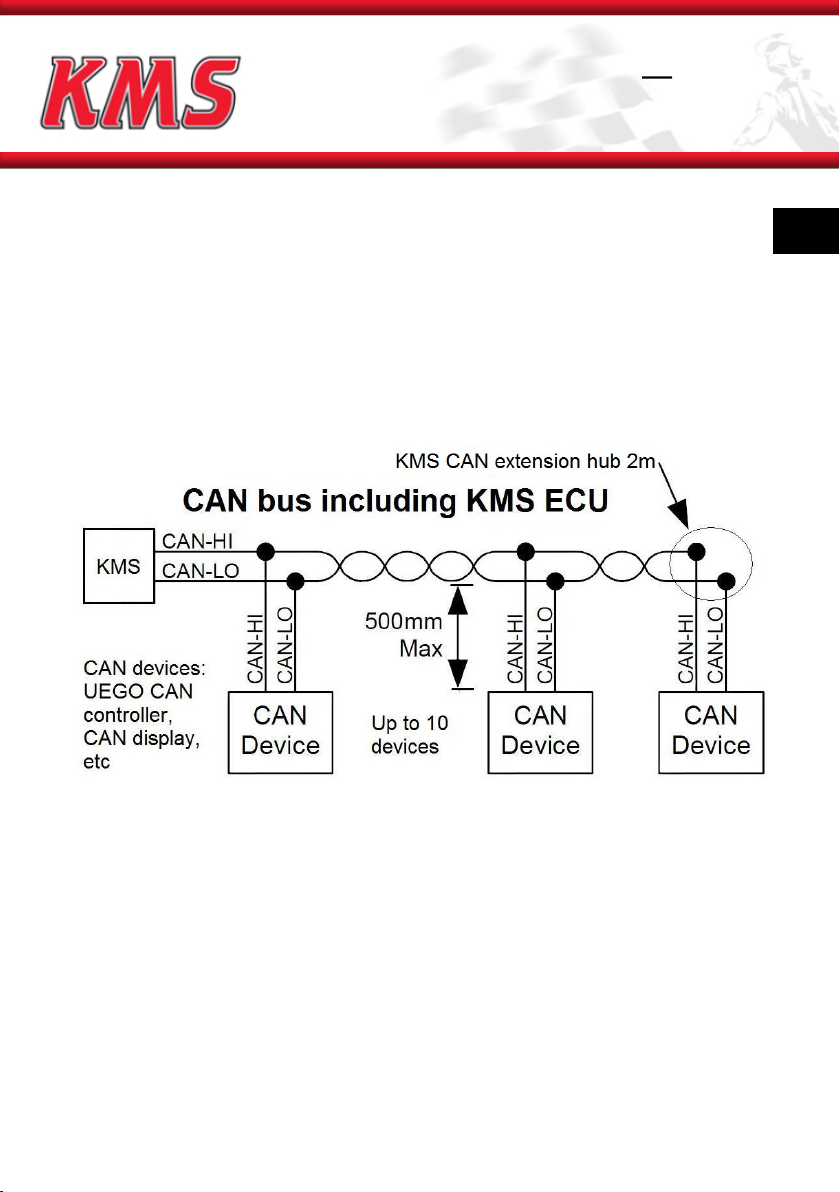

3. Wiring of de CAN bus
The KMS Sequential driver module can communicate via CAN communica-
tion through the CAN bus (grey wire) which consists of two pair of twisted
wires (green and white, red and black). Up to 10 CAN devices may be con-
nected to the CAN bus. These devices must be placed within 0,5m of the
CAN bus. See figure below for an example.

__________________________________________________________
KMS Sequential driver
Part nr: 01-01-11-0080 9
Version 1.00
kms.vankronenburg.nl
EN—NL—DE
EN

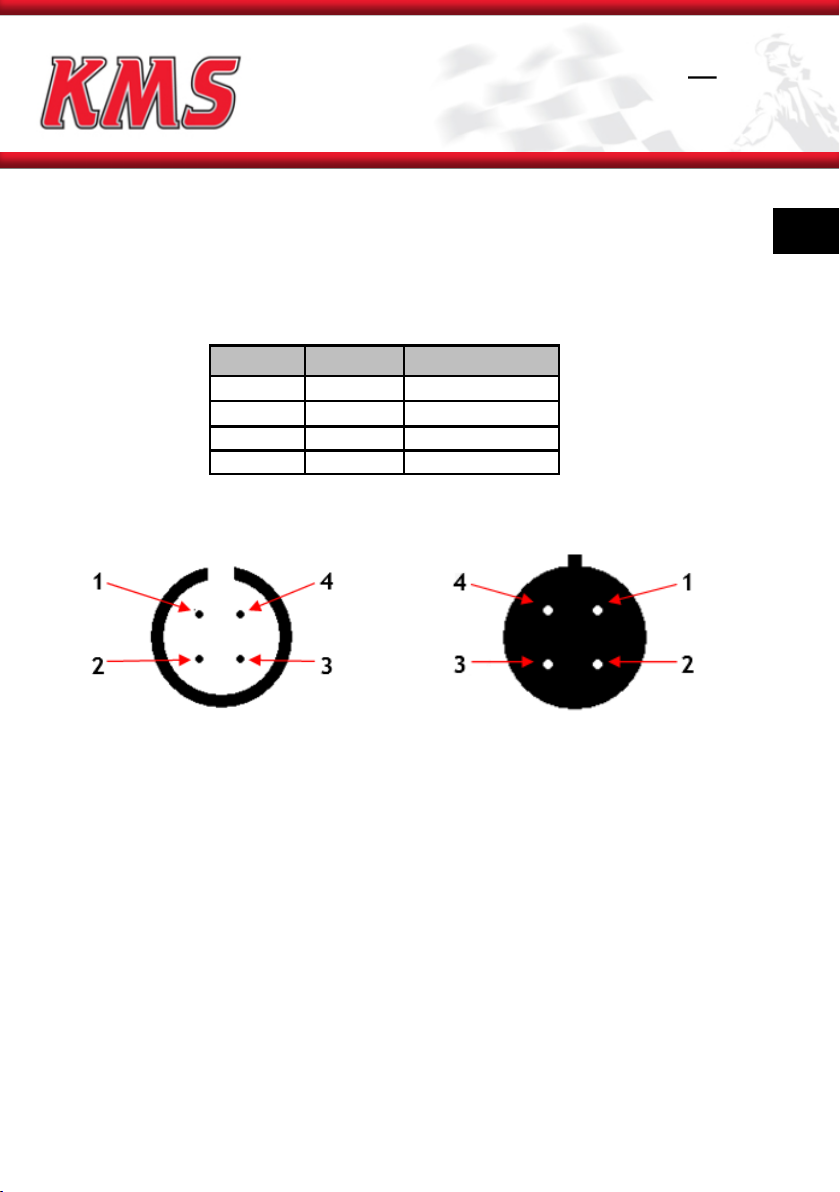

For all KMS CAN connections, the pin functions are as following:
Male CAN connector front: Female CAN connector front:
The CAN connection hub included in the package can be used to connect
the KMS Sequential driver to the CAN bus. For every CAN device that’s con-
nected to the CAN bus, a CAN connection hub will be needed.
Pin nr Colour Function
1Red 12V supply
2Black Ground
3White CAN high (+)
4Green CAN low (-)

__________________________________________________________
KMS Sequential driver
Part nr: 01-01-11-0080 10
Version 1.00
kms.vankronenburg.nl
EN—NL—DE
EN
4. Software settings
The KMS Sequential Driver has to be set up in the KMS motormanagement
software. Version 4.21 or above is required for this function. Software up-
dates can be found on the website kms.vankronenburg.nl.
Warning: To be able to fully use the KMS Sequential driver, a correct
functioning camshaft position sensor is required. If a CAM pickup sensor is
not available the module won’t know if the cylinder is in the intake or
combustion stroke.

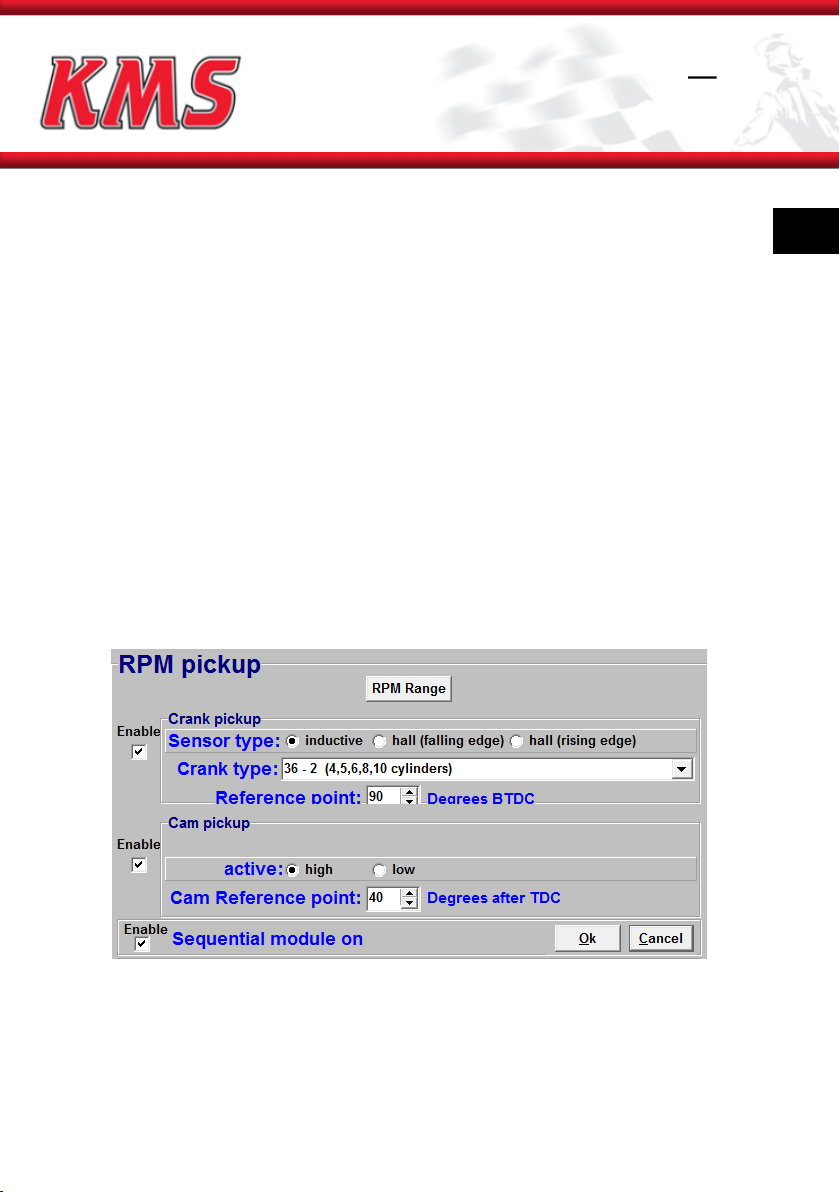

To enable the Sequential driver module, go through the following steps:
1. Press F4 for options -> open ‘options’ -> ‘RPM pickup’
2. Enable the CAM pickup sensor and enter the correct reference point
3. Enable the Sequential driver module and click ‘Ok’
4. Set CAN bus speed at 1 Mhz fixed on all devices
5. Go to ‘Injection settings’ -> ‘Sequential setup’ for the driver settings
Reminder: When a KMS Sequential Driver is used it is neccesary to set
ALL CAN Bus devices to a communication speed of 1 Mhz (fixed)!

__________________________________________________________
KMS Sequential driver
Part nr: 01-01-11-0080 11
Version 1.00
kms.vankronenburg.nl
EN—NL—DE
EN
When setting up the driver settings be sure to select the correct injection
group. For single injecton-table tuned engines only injection group 1 should
be connected ans setup. When two cylinder banks are separately tuned
using both injection tables available on the MD35 ECU, the second bank can
be setup in the ‘Sequential Setup’ menu found in the ‘Injection Settings’
menu.
For example: a sequential VAG VR6 setup.

Sequentieeldriver module
Onderdeel nr: 01-01-11-0080
Technische specificaties en
installatiehandleiding
kms.vankronenburg.nl
EN—NL—DE
NL

kms.vankronenburg.nl
__________________________________________________________
KMS Sequential driver
Onderdeel nr: 01-01-11-0080 13
Versie 1.00
EN—NL—DE
NL
Dit document bevat gedetailleerde informatie over de KMS
Sequential driver. Aanvullende informatie,
gebruikershandleidingen, bedradingsvoorbeelden en software kan
worden gevonden op onze website kms.vankronenburg.nl of op
de software CD inbegrepen bij onze ECU’s.
1. Pakket inhoud
 Sequential driver module
 CAN extensiekabel (2m)
 Sequential driver basiskabelboom
 Sequential driver module gebruikershandleiding
Sequential driver basiskabelboom CAN extensiekabel (2 meter)

kms.vankronenburg.nl
__________________________________________________________
KMS Sequential driver
Onderdeel nr: 01-01-11-0080 14
Versie 1.00
EN—NL—DE
NL
2. Installatie van de KMS Sequential driver module
2.1 Installatie opmerkingen
De KMS Sequential driver module is spatwaterdicht. Toch is het aanbevolen
om deze op een droge plaats te monteren waar de temperatuur niet hoger
dan 65 °C wordt.
Let op: plaats de Sequential driver module en de bijhorende bedrading
uit de buurt van ‘high powered’ kabels (bougiekabels etc.) om elektrische
storingen te voorkomen.
2.2 Bedrading basis
Bijgevoegd met de KMS Sequential driver is een basiskabelboom welke
bestaat uit een hoofdstekker met alle bedrading aangesloten. Deze draden
hebben een kleurcodering naar bijhorende functie staan in de tabel op de
volgende pagina.
Om te beginnen moet de Sequential Driver op een stabiele +12v voeding en
vaste massa worden aangesloten. De Sequential driver en de ECU dienen op
dezelfde voedingsbron en massa te worden aangesloten om storingen te
voorkomen. Het is aanbevolen om een 10 Ampere zekering op de +12v
voedingskabel te installeren om in geval van kortsluiting verdere schade
aan het systeem te voorkomen.
De KMS Sequential module stuurt de aangesloten injectoren aan door mid-
del van massaschakelingen (-). Daarvoor is een constant +12v voeding naar
alle injectoren nodig. Gebruik hoofdstekker pinnen 12 en 14, beide 0.75mm
dikke rode draden. Sluit de gewenste injector uitgangen op hun re-
spectievelijke injectoren aan volgens ontstekingsvolgorde of cilindervol-
gorde. De resulterende inspuitvolgorde en cilinderbank kan later in de soft-
ware worden ingesteld (hoofdstuk 4: Software instellingen).

kms.vankronenburg.nl
__________________________________________________________
KMS Sequential driver
Onderdeel nr: 01-01-11-0080 15
Versie 1.00
EN—NL—DE
NL
2.3 18-polige hoofdstekker
Verbind met de Sequential driver module. Pinfuncties zijn als volgt:
Pin Nr. KMS Kleur 0.5mm 0.75mm Details
1Zwart XMassa
2Wit XInjector uitgang 8
3Wit XInjector uitgang 7
4Wit XInjector uitgang 6
5Wit XInjector uitgang 5
6Wit XInjector uitgang 4
7Wit XInjector uitgang 3
8Wit XInjector uitgang 2
9Wit XInjector uitgang 1
10 Rood X12v voeding ingang
11 Wit XMD35 injector 1 ingang (MD35 pin 11)
12 Rood X12v injector voeding uitgang 1
13 Wit/Zwart XMD35 injector 2 ingang (MD35 pin 10)
14 Rood X12v injector voeding uitgang 2
15 - -
16 Zwart XCAN massa (-)
17 Groen XCAN laag (-)
18 Wit XCAN hoog (+)

kms.vankronenburg.nl
__________________________________________________________
KMS Sequential driver
Onderdeel nr: 01-01-11-0080 16
Versie 1.00
EN—NL—DE
NL
2.4 Bedrading voorbeeldschema

kms.vankronenburg.nl
__________________________________________________________
KMS Sequential driver
Onderdeel nr: 01-01-11-0080 17
Versie 1.00
EN—NL—DE
NL
3. Aansluiten op de CAN bus
De KMS Sequential driver module kan via CAN communicatie communiceren
over de CAN bus (grijze kabel) welke bestaat uit twee paar (groen en wit,
rood en zwart) ‘getwiste’ draden. Er mogen maximal 10 CAN apparaten
worden aangesloten op de CAN bus. Deze apparaten moeten binnen 0,5m
van de CAN bus staan. Zie het onderstaande figuur voor een voorbeeld:

kms.vankronenburg.nl
__________________________________________________________
KMS Sequential driver
Onderdeel nr: 01-01-11-0080 18
Versie 1.00
EN—NL—DE
NL
Voor alle KMS CAN verbindingen zijn de pinfuncties als volgt:
Voorkant mannelijke stekker: Voorkant vrouwelijke contra stekker:
De CAN extensiekabel welke is bijgevoegd in het pakket kan worden ge-
bruikt om de KMS Sequential driver module op de CAN bus aan te sluiten.
Voor ieder apparat dat wordt aangesloten op de CAN bus is een CAN exten-
siekabel benodigd.
Pin nr Kleur Functie
1Rood 12V voeding
2Zwart Massa
3Wit CAN hoog (+)
4Groen CAN laag (-)

kms.vankronenburg.nl
__________________________________________________________
KMS Sequential driver
Onderdeel nr: 01-01-11-0080 19
Versie 1.00
EN—NL—DE
NL
4. Software instellingen
De KMS Sequential driver moet in de KMS Motormanagement software
worden ingesteld. Versie 4.21 of hoger is benodigd voor deze functie. Soft-
wareupdates kunnen op onze website worden gevonden:
kms.vankronenburg.nl.
Let op: Om volledig gebruik te kunnen maken van de KMS Sequential
driver is een correct functionerende nokkenaspositiesensor (CAM pickup
sensor) een vereiste. Zonder CAM pickup sensor weet de module niet of de
cilinder zich in inlaatslag of ontbrandingsslag bevindt.
Doorloop de volgende stappen om de Sequential driver te activeren:
1. Druk op F4 voor opties -> open ‘options’ -> ‘RPM pickup’
1. Activeer de CAM pickup sensor en voer het correcte refenciepunt in
2. Activeer de Sequential driver module en druk op ‘Ok’
3. Stel de CAN bus snelheid op 1 Mhz gefixeerd op alle apparaten
4. Open ‘Injection settings’ -> ‘Sequential setup’ voor de driver
instellingen
Herinnering: Wanneer een KMS Sequential driver wordt gebruikt is het
noodzaak om ALLE CAN bus apparaten op een communicatiesnelheid van 1
Mhz (fixed) in te stellen!

kms.vankronenburg.nl
__________________________________________________________
KMS Sequential driver
Onderdeel nr: 01-01-11-0080 20
Versie 1.00
EN—NL—DE
NL
Bij het instellen van de driver instellingen is het selecteren van de juiste
injectiegroep noodzakelijk. Voor setups die gebruik maken van een enkel
inspuittabel moet alleen groep 1 worden gebruikt. Wanneer twee afzonder-
lijke cilinderbanken worden aangestuurd met de twee mogelijke inspuitta-
bellen van de MD35 ECU, kan de tweede bank worden geselecteerd in het
‘Sequential setup’ menu onder ‘Injection settings’.
Voorbeeld: een sequentiele VAG VR6 setup.
