KNEX EDUCATION 78630 User manual

Models!
Modéles!‡
7
78630
8+
Explore Gear Configurations
Étudier les Configurations D’engins*
AGE/ÂGE
ALTER/LEEFTIJD
WARNING:
CHOKING HAZARD - Small parts.
Not for children under 3 years.
ATTENTION :
RISQUE D’ÉTOUFFEMENT. Pièces de petite taille.
Ne convient pas aux enfants de moins de 3 ans.
ST E M
SCIENCE
LA SCIENCE
TECHNOLOGY
TECHNOLOGIE
ENGINEERING
INGÉNIERIE
MATH
MATHÉMATIQUES
STEM Building Solution
La Solution de STEM
INTRODUCTION TO
SIMPLE MACHINES: GEARS
L’INTRODUCTION DES
MACHINES SIMPLES :
ENGRENAGES
EDUCATION.COM

2
1
2
3
1 5
-
4
5
Crank Fan Ventilateur
Lüfter Zwengel ventilator
©2019 K’NEX a Division of Basic Fun, Inc. and its
licensors. All rights reserved.
©2019 K’NEX a Division of Basic Fun, Inc. et ses
concédants. Tous droits réservés.
©2019 K’NEX a Division of Basic Fun, Inc. und deren
Lizenzgeber. Alle Rechte vorbehalten.
©2019 K’NEX a Division of Basic Fun, Inc. en haar
licentiegevers. Alle rechten voorbehouden.
(EN) Make sure the 2 gears mesh.
(FR) Surveille l’engrènement.
(DE) Sicherstellen, dass die 2
Zahnräder verzahnen.
(NL) Zorg ervoor dat de 2
tandwielen aangrijpen.
WARNING: CHOKING HAZARD –
Small Parts. Not for children under 3 years.
ATTENTION : RISQUE D’ÉTOUFFEMENT –
Pièces de petite taille. Ne convient pas
aux enfants de moins de 3 ans.
ACHTUNG: ERSTICKUNGSGEFAHR – Kleinteile. Nicht
geeignet für Kinder unter 3 Jahren.
WAARSCHUWING: VERSTIKKINGSGEVAAR – Kleine
onderdelen. Niet geschikt voor kinderen jonger dan 3 jaar.

3
6
1 6
-
7
8
1 5
-
(EN) Change the speed of the fan’s spinning blades by changing the gear ratio. Try Steps 7 and 8.
(FR) Quand vous changez la grandeur des parties vous changez la vitesse des lames de fan. Suivez des instructions 7 et 8.
(DE) Ändern Sie die Geschwindigkeit der Rotorblätter des Lüfters indem Sie die Getriebeübersetzung ändern. Versuchen Sie die Schritte 7 und 8.
(NL) Verander de snelheid van de ventilator de draaiende messen door het veranderen van de versnelling.
Probeert u stap 7 en 8.
(EN) What happens when the big gear drives the small gear?
(FR) Quels changements quand le grand matériel conduit le petit matériel ?
(DE) Was passiert, wenn das große Zahnrad das kleine Zahnrad antreibt?
(NL) Wat gebeurt er als de grote versnelling drijft het kleine tandwiel?
(EN) What happens when the small gear drives the big gear?
(FR) Quels changements quand le petit matériel conduit le grand matériel ?
(DE) Was passiert, wenn das kleine Zahnrad das große Zahnrad antreibt?
(NL) Wat gebeurt er als de kleine versnelling drijft het grote tandwiel?

6
2
3
4
5
1 6
-
1
1 4
-
1
4
Car Window
Fenêtre de Portière de
Voiture
Autofenster Auto ruit
©2019 K’NEX a Division of Basic Fun, Inc. and its licensors. All rights reserved.
©2019 K’NEX a Division of Basic Fun, Inc. et ses concédants. Tous droits
réservés.
©2019 K’NEX a Division of Basic Fun, Inc. und deren Lizenzgeber. Alle Rechte
vorbehalten.
©2019 K’NEX a Division of Basic Fun, Inc. en haar licentiegevers. Alle rechten
voorbehouden.

1 6
-
7
9
10
12
11
1 12
-
1 9
-
8
5
(EN) Make sure the 2 gears mesh.
(FR) Surveille l’engrènement.
(DE) Sicherstellen, dass die 2 Zahnräder verzahnen.
(NL) Zorg ervoor dat de 2 tandwielen aangrijpen.
(EN) Do not over wind the car
window.
(FR) Ne pas trop remonter la fenêtre
de la voiture.
(DE) Überdrehen Sie das Autofenster
nicht.
(NL) Niet teveel wind de auto ruit.

2
3
4
1
1 4
-
6
(EN) Make sure the 2 gears mesh.
(FR) Surveille l’engrènement.
(DE) Sicherstellen, dass die 2 Zahnräder verzahnen.
(NL) Zorg ervoor dat de 2 tandwielen aangrijpen.
Blender Mixeur
Mixer Blender
©2019 K’NEX a Division of Basic Fun, Inc. and its
licensors. All rights reserved.
©2019 K’NEX a Division of Basic Fun, Inc. et ses
concédants. Tous droits réservés.
©2019 K’NEX a Division of Basic Fun, Inc. und deren
Lizenzgeber. Alle Rechte vorbehalten.
©2019 K’NEX a Division of Basic Fun, Inc. en haar
licentiegevers. Alle rechten voorbehouden.

1 4
-
5
6
7
8
1 8
-
1 6
-
7

2
1
1 2
-
1
8
Phonograph Phonographe
Plattenspieler
Grammofoon
©2019 K’NEX a Division of Basic Fun, Inc. and its
licensors. All rights reserved.
©2019 K’NEX a Division of Basic Fun, Inc. et ses
concédants. Tous droits réservés.
©2019 K’NEX a Division of Basic Fun, Inc. und deren
Lizenzgeber. Alle Rechte vorbehalten.
©2019 K’NEX a Division of Basic Fun, Inc. en haar
licentiegevers. Alle rechten voorbehouden.

1 2
-
1 4
-
3
4
5
6
7
1 7
-
1 4
-
9
(EN) Make sure the 2 gears mesh.
(FR) Surveille l’engrènement.
(DE) Sicherstellen, dass die 2 Zahnräder verzahnen.
(NL) Zorg ervoor dat de 2 tandwielen aangrijpen.

2
3
1 3
-
1
10
Eggbeater Fouet à œufs
Schneebesen
Eierklopper
©2019 K’NEX a Division of Basic Fun, Inc. and its
licensors. All rights reserved.
©2019 K’NEX a Division of Basic Fun, Inc. et ses
concédants. Tous droits réservés.
©2019 K’NEX a Division of Basic Fun, Inc. und deren
Lizenzgeber. Alle Rechte vorbehalten.
©2019 K’NEX a Division of Basic Fun, Inc. en haar
licentiegevers. Alle rechten voorbehouden.

1 3
-
4
5
1 5
-
11
(EN) Make sure the 2 gears mesh.
(FR) Surveille l’engrènement.
(DE) Sicherstellen, dass die 2
Zahnräder verzahnen.
(NL) Zorg ervoor dat de 2
tandwielen aangrijpen.

1
2
3
4
5
6
1 6
-
12
Stationary Bike Vélo d’exercice
Stationäres Fahrrad
Stationaire Fiets
©2019 K’NEX a Division of Basic Fun, Inc. and its licensors. All rights reserved.
©2019 K’NEX a Division of Basic Fun, Inc. et ses concédants. Tous droits réservés.
©2019 K’NEX a Division of Basic Fun, Inc. und deren Lizenzgeber. Alle Rechte vorbehalten.
©2019 K’NEX a Division of Basic Fun, Inc. en haar licentiegevers. Alle rechten voorbehouden.

1 6
-
1 7
-
7
8
9
10
11
12
1 12
-
13
(EN) Attach all chain links in the same direction.
(FR) Attachez les maillons de la chaîne dans le
même sens.
(DE) Schließen Sie die Kettenglieder in die
gleiche Richtung.
(NL) Sluit alle schakels in dezelfde richting.

1 2
-
12
3
4
1 4
-
14
Chainsaw Scie à chaîne
Kettensäge
Kettingzaag
©2019 K’NEX a Division of Basic Fun, Inc. and its licensors. All rights reserved.
©2019 K’NEX a Division of Basic Fun, Inc. et ses concédants. Tous droits réservés.
©2019 K’NEX a Division of Basic Fun, Inc. und deren Lizenzgeber. Alle Rechte vorbehalten.
©2019 K’NEX a Division of Basic Fun, Inc. en haar licentiegevers. Alle rechten voorbehouden.

1 8
-
7
6
5
8
9
1 9
-
1
1
1 4
-
5 7
-
15
(EN) Attach all chain links in the same direction.
(FR) Attachez les maillons de la chaîne dans le même sens.
(DE) Schließen Sie die Kettenglieder in die gleiche Richtung.
(NL) Sluit alle schakels in dezelfde richting.

16
21
16
2
4
16
22 9
6
9
14 4
4
19
4
12
4
10
5
1
1
2
3
13
-
4
EDUCATION.COM facebook.com/knexeducation
@knex
96365-V16-08/19
*Erforschen Sie mehr Zahnrad
Konfigurationen
Bekijk de configuraties
‡Modelle!
Modellen!
(EN) The product and colors may vary. Most models can be built one at a time. K’NEX and K’NEX Education
are registered trademarks of Basic Fun, Inc.
(FR) Le produit et ses couleurs peuvent varier. Les différents modèles ne peuvent être construits qu’un par
un. K’NEX et K’NEX Education sont des marques déposées de Basic Fun, Inc.
(DE) Produkte und Farben können abweichen. Die meisten Modelle können immer nur einzeln gebaut werden.
K’NEX und K’NEX Education sind eingetragene Marken von Basic Fun, Inc.
(NL) Product en kleuren kunnen variëren. De meeste modellen kunnen uitsluitend een voor een worden
gebouwd. K’NEX en K’NEX Education zijn gedeponeerde handelsmerken van Basic Fun, Inc.
©2019 K’NEX, a Division of
Basic Fun, Inc.,
301 Yamato Road, Suite 4200, Boca
Raton Fl 33431, USA. K’NEX UK Ltd.,
200 Brook Drive, Green Park, Reading,
RG6 2UB England; K’NEX France,
24 rue du Quatre Septembre, 75002
Paris, France.
(DE) Der Lehrplan für diesen Set kann von der
folgenden Webseite heruntergeladen werden
knexeducation.com/education-resources/
Klicken Sie auf den Namen des Sets um
automatisch ein PDF-Dokument des Lehrplans
herunter zu laden.
(NL) De Teacher’s Guide voor deze set kan worden
gedownload van de volgende website:
knexeducation.com/education-resources/. Klik
op de naam van de set voor het automatisch
downloaden van een PDF-document van de
Guide.
(EN) The Teacher’s Guide for this set can be
downloaded from the following website:
knexeducation.com/education-resources/.
Click on the name of your set to
automatically download a PDF document
of the guide.
(FR) Le Guide de l’enseignant pour cet
ensemble peut être téléchargé à partir du
site web suivant:
knexeducation.com/education-resources/.
Cliquez sur le nom de votre ensemble
pour télécharger automatiquement un
document PDF du guide.

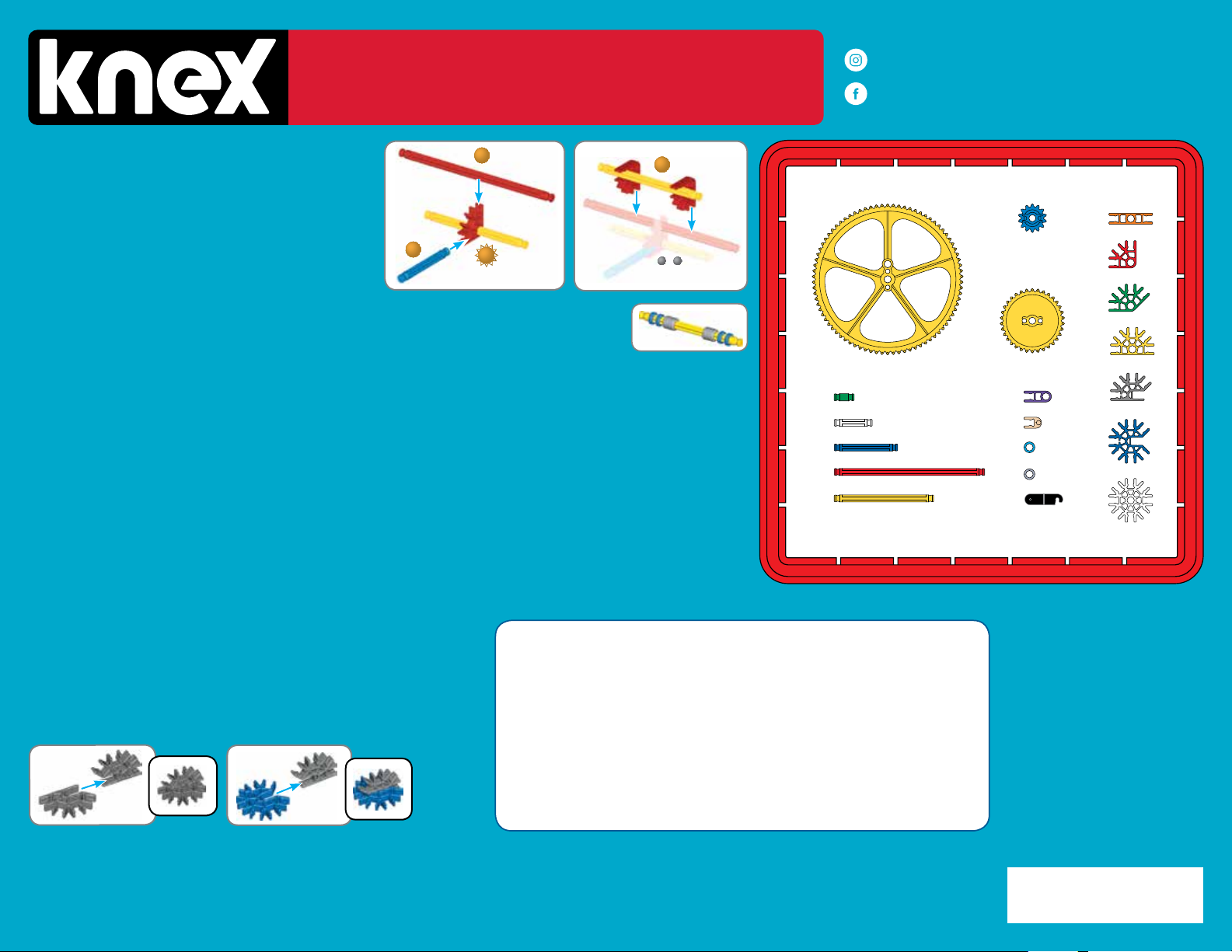

K’NEX Building Basics
To begin your model, find the 1 and follow the numbers. Each piece has its
own shape and color. Just look at the pictures, find the pieces in your set
that match and then connect them together. Try to face your model in the
same direction as the instructions while you build. The arrows show you
where the parts connect, but not all connection points have arrows. Faded
colors show you the section has already been built.
(FR) Notions De Base K’NEX Pour Le Montage
Pour commencer ton modèle, trouve l’étape numéro 1 et suis les
numéros. Chaque pièce a sa propre forme et sa propre coleur. Regarde
les illustrations, trouve les pièces qui correspondent à ce que tu vois et
assemble-les. Pour t’aider pendant que tu construis, oriente ton modèle
dans le même sens que les instructions. Les flèches t’indiquent où les pièces s’assemblent,
mais les points de raccordement n’ont pas tous des flèches. Les pièces de couleur délavée
sont celles que tu as déjà assemblées.
(DE) Grundlegende Bauanleitungen Für K’NEX
Um mit dem Bauen deines Modells zu beginnen, suche die Nummer 1 und folge den laufenden
Nummern. Jedes Teil hat seine eigene Form und Farbe. Schau dir einfach die Abbildungen an,
such die Teile in deinem Bausatz, die so aussehen wie das, was du auf der Abbildung siehst und
steck sie ineinander. Versuche, dein Modell beim Zusammenbauen so zu orientieren, dass es
in die gleiche Richtung weist, wie es in den Anleitungen beschrieben und gezeigt wird. Blasse
Farben weisen darauf hin, dass dieser Streckenabschnitt bereits zusammengebaut ist.
(NL) Bouwen met K’NEX
Om te starten met de bouw van je model begin je bij 1 en volg je de nummers. Elk onderdeel
heeft een eigen vorm en kleur. Kijk goed naar de plaatjes. Zoek de onderdelen in je set die
overeenstemmen met de onderdelen op de plaatjes en verbind ze met elkaar. Probeer tijdens
het bouwen je model in dezelfde richting te laten wijzen als in de instructies. De pijlen geven aan
waar je onderdelen met elkaar moet verbinden, al worden niet alle verbindingspunten aangeduid
door pijlen. Gedeelten in een vagere kleur zijn al gebouwd.
Spacers
There are places in your
model where you need
to use spacers. Be sure
to use the correct color and number of spacers
shown in the instructions.
(FR) Espaceurs
Il y a des endroits sur ton modèle ou tu auras
besoin de te servir d’espaceurs. Assure-toi
d’utiliser la bonne couleur et le nombre
d’espaceurs indiqué sur les instructions.
(DE) Abstandsstücke
An manchen Stellen in deinem Modell musst
du Abstandsstücke einbauen. Achte darauf, die
richtige Farbe und Anzahl von Abstandsstücken
wie in der Anleitung gezeigt zu verwenden.
(NL) Afstandhouders
Op bepaalde plekken van je model moet je
afstandhouders gebruiken. Zorg dat je het juiste
aantal afstandhouders gebruikt, zoals wordt
getoond in de instructies.
Connectors
You can slide these special connectors together.
Push tightly until you hear a “click”. Pay close
attention to the instructions and position them
horizontally or vertically exactly as they are
shown.
(FR) Connecteurs
Tu peux assembler ces connecteurs tout à fait
uniques en les faisant glisser l’un avec l’autre.
Pousse fort jusqu’à ce que tu entendes un
« clic ». Lis les instructions attentivement et
positionne les horizontalement ou verticalement,
en suivant exactement les illustrations.
(DE) Verbindungsstücke
Diese besonderen Verbindungsstücke kannst du
zusammenschieben. Drücke sie fest, bis du ein
Klicken hörst. Achte genau auf die Anleitung und
positioniere die Verbindungsstücke genau wie in
der Abbildung.
(NL) Verbindingsstukken
Je kunt deze speciale verbindingsstukken in
elkaar steken. Duw ze stevig tegen elkaar aan
tot je een ‘klik’ hoort. Let goed op de instructies
en plaats ze horizontaal en verticaal, precies
zoals wordt getoond.
91998
91317
90902
90904
90905
90906
909091
90908
90987
90953
90954
90952
90951
90950
91224
90994
90900
909011
90907
90993
