Kohler Sterling 66051100 Assembly instructions

Homeowners Guide
Whirlpool Bath
66051100, 66051101, 76051100,
76051101, 76091110, 76091120,
76101110, 76101120, 76111110,
76111120, 76131100, 76141110,
76141120, 76151110, 76151120
76261110, 76261120, 76271100
76281100
Français, page “Français-1”
Español, página “Español-1”
1016905-5-K

Important Information
INSTRUCTIONS PERTAINING TO A RISK OF FIRE,
ELECTRICAL SHOCK, OR INJURY TO PERSONS
READ AND FOLLOW ALL INSTRUCTIONS
SAVE THESE INSTRUCTIONS
WARNING: When using electrical products, basic precautions should always be followed,
including the following:
DANGER: Risk of personal injury. To reduce the risk of injury, do not permit children to use this
unit unless they are closely supervised at all times.
WARNING: Risk of personal injury. To avoid injury, exercise care when entering or exiting the
whirlpool.
WARNING: Risk of electric shock. Do not permit electric appliances (such as a hair dryer, lamp,
telephone, radio, or television) within 5’ (1.5 m) of this whirlpool.
WARNING: Risk of hyperthermia. People using medications and/or having an adverse medical
history should consult a physician before using a whirlpool equipped with a heater.
An equipment grounding terminal is provided in the field wiring compartment. To reduce the risk of electric
shock, this terminal must be connected to the grounding means provided in the electric supply panel with a
conductor equivalent in size to the circuit conductors supplying this whirlpool.
A pressure wire connector is provided on the exterior of the pump or control within this unit to permit
connection of a bonding conductor between this unit and all other exposed metal in the vicinity, as needed to
comply with local requirements.
Use this whirlpool only for its intended purpose as described in this manual. Do not use attachments not
recommended by the manufacturer.
Never drop or insert any object into any opening.
Do not operate this unit without the guard (cover) over the suction fitting.
The whirlpool must be connected only to a supply circuit that is protected by a Ground-Fault
Circuit-Interrupter (GFCI) or Residual Current Device (RCD). Such a GFCI or RCD should be provided by
the installer and should be tested on a routine basis. To test the GFCI or RCD, press the test button. The
GFCI or RCD should interrupt power. Press the reset button. Power should be restored. If the GFCI or RCD
fails to operate in this manner, the GFCI or RCD is defective. If the GFCI or RCD interrupts power to the
bath without the test button being pressed, a ground current is flowing, indicating the possibility of an
electric shock. Do not use this whirlpool bath. Disconnect the whirlpool and have the problem corrected by a
qualified service representative before using.
NOTICE: The whirlpool is provided with an electrical cord sized for the application. Do not replace the
existing cord with one of a smaller size. All repairs to the cord must be performed by qualified electricians
and in accordance with local code requirements.
WARNING: Risk of personal injury. The use of alcohol, drugs, or medication can greatly increase
the risk of fatal hyperthermia. Prolonged immersion in hot water may induce hyperthermia.
Hyperthermia occurs when the internal temperature of the body reaches a level several degrees
above the normal body temperature of 98.6°F (37°C). The symptoms of hyperthermia include an
increase in the internal temperature of the body, dizziness, lethargy, drowsiness, and fainting. The
effects of hyperthermia include: (a) failure to perceive heat, (b) failure to recognize the need to exit
the bath, (c) unawareness of impending hazard, (d) fetal damage in pregnant women, (e) physical
inability to exit the bath, and (f) unconsciousness resulting in the danger of drowning.
1016905-5-K 2 Sterling

Important Information (cont.)
IMPORTANT! Flush your whirlpool system twice a month or more depending upon usage, as described
in Care and Cleaning Instructions in this manual.
Do not allow the water temperature in the whirlpool to exceed 104°F (40°C).
Keep small objects such as bath toys and bathing accessories out of the whirlpool while the unit is running.
Repeated use of personal care products containing oils can damage plastic whirlpool components. Do not use
heavy, vegetable-based shampoos or bath oils.
Whirlpool hydro-massage action can cause even a small amount of bubble bath, bath soap, shampoo, or bath
oil to foam excessively. For this reason, please don’t use these products during whirlpool operation.
Thank You For Choosing Sterling
Thank you for choosing Sterling. Sterling craftsmanship offers you a rare combination of proven performance
and graceful sophistication that will satisfy you for years to come. The dependability and beauty of your
Sterling product will surpass your highest expectations. We’re very proud of our products here at Sterling
and we know you will be too.
Please take a few minutes to study this Homeowners Guide. Pay special attention to the care and cleaning
instructions.
All information in this manual is based upon the latest product information available at the time of
publication. At Sterling, we constantly strive to improve the quality of our products. We reserve the right to
make changes in product characteristics, packaging or availability at any time without notice.
Your Sterling Whirlpool Bath
Your whirlpool offers gentle relaxation and soothing warmth. The comforting hydro-massage action helps to
improve circulation while relieving muscle tension and stress. The air actuator control is located within easy
reach. Adjustable jets allow you to control the hydro-massage intensity and direction of flow.
Additionally, your new whirlpool or whirlpool/shower module offers you the following features:
Bathing Comfort - The solid composite material retains room temperature so your bath will never
be cold to the touch and your water temperature will not be reduced.
Secure Footing - The bath offer a slip-resistant bottom to provide a safer bathing experience.
Smooth Bathing Surface - The solid composite material retains both its smooth and textured
surfaces. It does not chip, crack, or peel.
Uniform Solid Color - The solid composite material is color-molded throughout the product. This
material resists wear, does not show tiny scratches, and is easy to clean.
Durable Performance - Strong supports are molded into each fixture. Baths retain their shape and
provide years of dependable service.
Sterling 3 1016905-5-K

Operating Your Whirlpool
NOTE: The jet nozzles can be adjusted for flow. Turn the jet trim rings clockwise to reduce the flow or
counterclockwise to increase the flow.
Position all jet nozzles so they face down toward the basin.
Turn the jet trim rings fully counterclockwise.
Close the drain, then fill the whirlpool to a level at least 2″(5.1 cm) above the top of the highest jet.
Use your hand to test the water temperature for comfort and safety, then carefully enter the bath
basin.
Press the air actuator to turn on the whirlpool.
Adjust the jets for optimum air/water mixture.
Position the jet nozzles to direct the water flow as desired to maximize your hydro-massage
experience.
Press the air actuator a second time to turn off the whirlpool.
Carefully exit the bath, and open the drain to empty the whirlpool.
NOTE: If the whirlpool does not function properly, please refer to the ″Troubleshooting″section.
Care and Cleaning
Cleaning Your Vikrell Whirlpool
For best results, keep the following in mind when caring for your STERLING product:
Always test your cleaning solution on an inconspicuous area before applying to the entire surface.
Wipe surfaces clean and rinse completely with water immediately after applying cleaner. Rinse and
dry overspray that lands on nearby surfaces.
Do not allow cleaners to sit or soak.
Use a soft, dampened sponge or cloth. Never use an abrasive material such as a brush or scouring
pad to clean surfaces.
For detailed cleaning information and products to consider, visit www.sterlingplumbing.com/support.html.
To order Care & Cleaning information, call 1-800-456-4537.
Flushing Your Whirlpool System
Flush your whirlpool system twice a month or more, depending upon usage.
Turn the large jet
trim ring clockwise
to decrease the
flow.
Position the jet nozzles
to direct the water flow
as desired.
Turn the large jet trim
ring counterclockwise
to increase the flow.
Fill with water 2" (5.1 cm)
above the highest jet.
Press the air actuator to turn
the whirlpool on or off.
1016905-5-K 4 Sterling

Care and Cleaning (cont.)
Adjust the jets fully clockwise so there is no air induction.
Fill the whirlpool with warm water to a level 2″(5.1 cm) above the highest jet, or leave water in the
whirlpool after using.
Add 2 teaspoons (10 ml) of a low-foaming, powder automatic dishwasher detergent and 20 oz. (591
ml) of household bleach (5% - 6% sodium hypochlorite) to the water.
Run the whirlpool for 5 to 10 minutes. Then shut off the whirlpool and drain the water.
If desired, rinse the whirlpool surfaces with water.
Clean whirlpool surfaces as needed with recommended cleaners.
Warranty
Bathing Fixtures and Bathroom Lavatories - 10 Years Limited Residential / 3 Years
Limited Commercial
Kitchen Sinks - Lifetime Limited Consumer / 3 Years Limited Commercial
Based on the classification specified above, Sterling
®
, a division of Kohler Co., (Sterling) bathing fixtures and
bathroom lavatories made of solid VikrellTM material are warranted to be free of manufacturing defects for 10
years from the date of sale when fixtures are used in residential (owner-occupied) buildings, or 3 years from
the date of sale when fixtures are used in commercial (hotels, motels, rental property) buildings.
Whirlpool baths are warranted to be free of manufacturing defects for the same period except for the
pump/motor assembly, which is warranted to be free of manufacturing defects for 1 year from the date of
sale.
Kitchen sinks made of solid Vikrell material are warranted to be free of manufacturing defects for as long as
the original consumer purchaser owns his/her home, or for 3 years from the date of sale when used in
commercial (hotels, motels, rental property) buildings.
Sterling will, at its election, repair, rectify or replace a fixture when Sterling’s inspection discloses any such
defects occurring in normal usage within the time period of coverage stated above. Sterling is not responsible
for removal or installation costs where replacement is indicated. Damages due to improper handling,
installation or maintenance are not considered manufacturing defects and are not covered by this warranty.
This warranty is valid for the original, consumer purchaser only.
To obtain warranty service, contact Sterling, either through your plumbing contractor, home center,
wholesaler or dealer, or by calling or writing Sterling, Consumer Services, 444 Highland Drive, Kohler,
Wisconsin, 53044, 1-800-783-7546.
To the extent permitted by law, all implied warranties including those of merchantability and fitness for a
particular purpose are hereby disclaimed. Sterling and seller hereby disclaim any liability for special,
incidental, or consequential damages. Some states/provinces do not allow limitations on how long an
implied warranty lasts, or the exclusion or limitation of special, incidental or consequential damages, so these
limitations and exclusions may not apply to you. This warranty gives you specific legal rights. You may have
other rights, which vary from state/province to state/province.
This is Sterling’s exclusive written warranty.
Warranty
KOHLER CO.
It is recommended that at the time of purchase, you verify that all accessories and components are complete
in this package.
This Sterling product is warranted to be free of defects in material and workmanship for one (1) year from
the date of purchase as shown on the invoice or receipt.
Sterling 5 1016905-5-K

Warranty (cont.)
1. Kohler Co. will only service its commercialized products through its authorized distributors.
2. To obtain warranty service, please present the invoice and corresponding warranty.
3. Through its authorized distributors, Kohler Co. promises to repair the defective product or provide a new
replacement or an equivalent model (in those cases that the model has been discontinued) when the product
is beyond repair, without any charge to the consumer.
4. The time of repair will not exceed six (6) weeks commencing on the date the product is received.
5. It is recommended that the consumer save the invoice or receipt as additional protection, as it may
substitute the warranty in the case that there is a discrepancy in the validity of the warranty.
EXCEPTIONS AND RESTRICTIONS
The Warranty will not be valid in the following cases:
1. When the product is not operated in accordance with the instructions concerning use and operation set
forth in the owner’s manual or installation instructions, and when the recommendations and warnings
included are not observed.
2. When the product has been modified or dismantled partially or totally; or has been used in a negligent
fashion and as a consequence has suffered damages attributable to the consumer, individual, or hardware not
authorized by Kohler Co.
3. This warranty does not cover the damages as a result of disaster such as fire or acts of God, including
flooding, earthquake, or electric storms, etc. To obtain a list of distributors in your area where you can
exercise your rights under this warranty, please call 001-877-680-1310.
KOHLER CO., KOHLER, WI 53044 U.S.A.
IMPORTER:
INTERNACIONAL DE CERÁMICA, S.A.B. DE C.V.
AV. CARLOS PACHECO NO. 7200
CHIHUAHUA, CHIH., MEXICO C.P. 31060
TEL: [phone]
Troubleshooting
This troubleshooting guide is for general aid only. A Sterling Authorized Service Representative or qualified
electrician should correct all electrical problems. For warranty service, contact your dealer or wholesale
distributor.
Symptoms Probable Causes Recommended Action
1. Whirlpool does not
start/stop. A. No power to the pump motor. A. Set or Reset the GFCI breaker. Check the wiring. If the problem
persists, refer to your installer or
dealer.
B. Air actuator does not work. B. Check the air tube connections.
Replace the air actuator. Refer to
your installer or dealer.
C. Pump motor does not work. C. Replace the pump motor. Refer to
your installer or dealer.
2. Motor starts, all jets are
not functioning. A. Jet is closed. A. Rotate the jet trim ring counterclockwise to open.
B. Jets are blocked. B. Remove the blockage.
1016905-5-K 6 Sterling

Troubleshooting (cont.)
Symptoms Probable Causes Recommended Action
3. Whirlpool stops by itself. A. GFCI trips. A. Identify the source of fault and
correct it. If the problem persists,
refer to your installer or dealer.
B. Suction blocked. B. Remove the obstruction.
C. Jets are blocked. C. Remove the blockage.
D. The motor has overheated and
protection device has activated. D. Check for blockage at the motor vents. Remove blockage and allow
motor to cool. Check for suction
blockage. Remove the blockage and
allow motor to cool. Check for jet
blockage. Remove the blockage and
allow motor to cool.
4. Whirlpool is noisy. A. The pump banding straps that
hold the pump to the bath have
not been cut.
A. Cut the pump banding straps with
tin snips.
Sterling 7 1016905-5-K

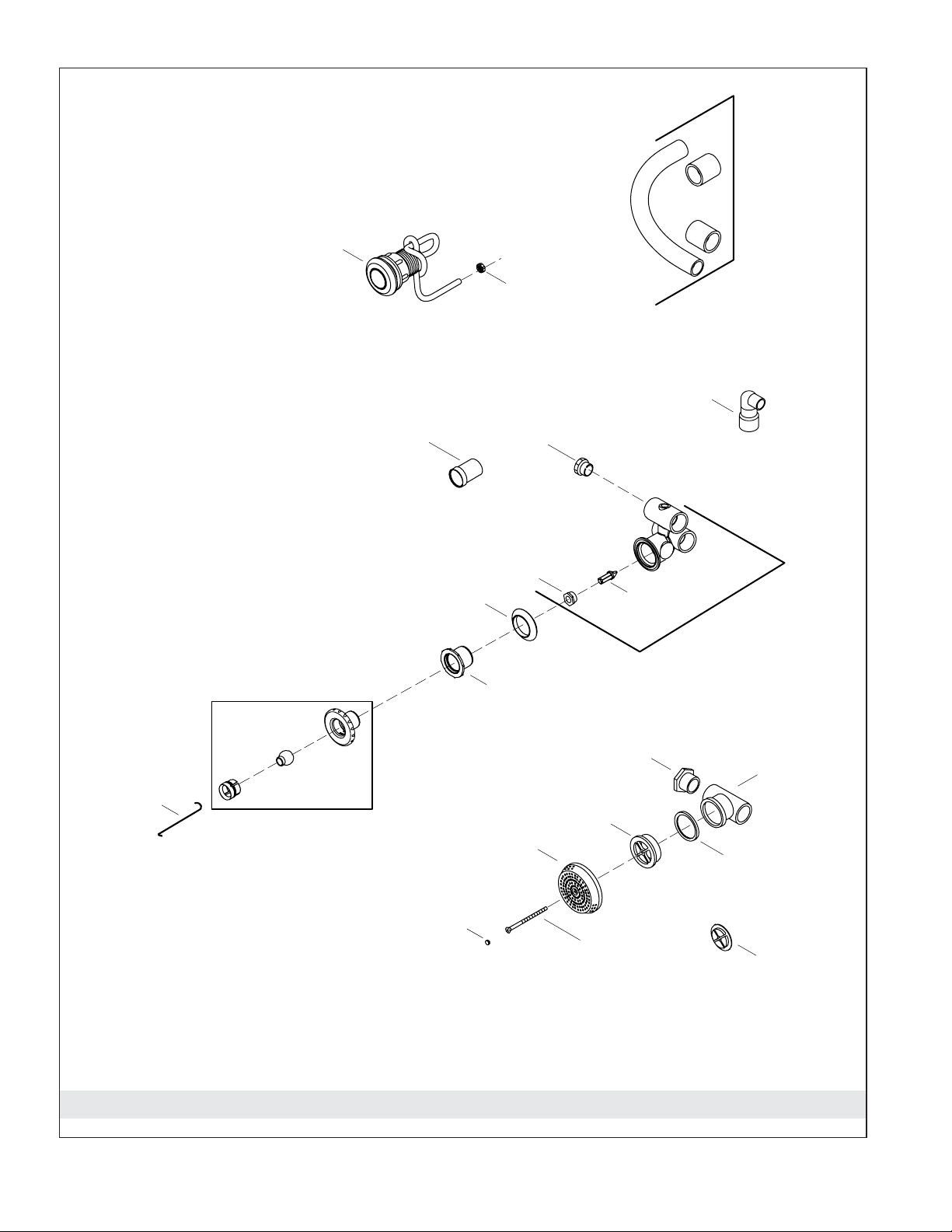

Service Parts
1041995**
Air Switch
93836 (1/2")
93838 (1")
93839 (1-1/4")
94853 (1-1/2")
Tube (w/Couplings)
93685
Housing
96708
Flange
96895**
Suction Cover
65886
Gasket
65054**
Screw
65226**
Suction Cover Plug
73518
Plug
1003065
To Pump
1008239
Flange
1008241
Gasket
1008238
Jet Housing
67665
Plug
1011001
Flange Removal Tool
1015161
Jet Trim Tool
1013249
Nozzle
1013250
Nut
1101694**
**Finish/color code must be specified when ordering.
91967
Check Valve
1042083
Tubing Nut
Jet Trim
Suction Flange
Removal Tool
1016905-5-K 8 Sterling

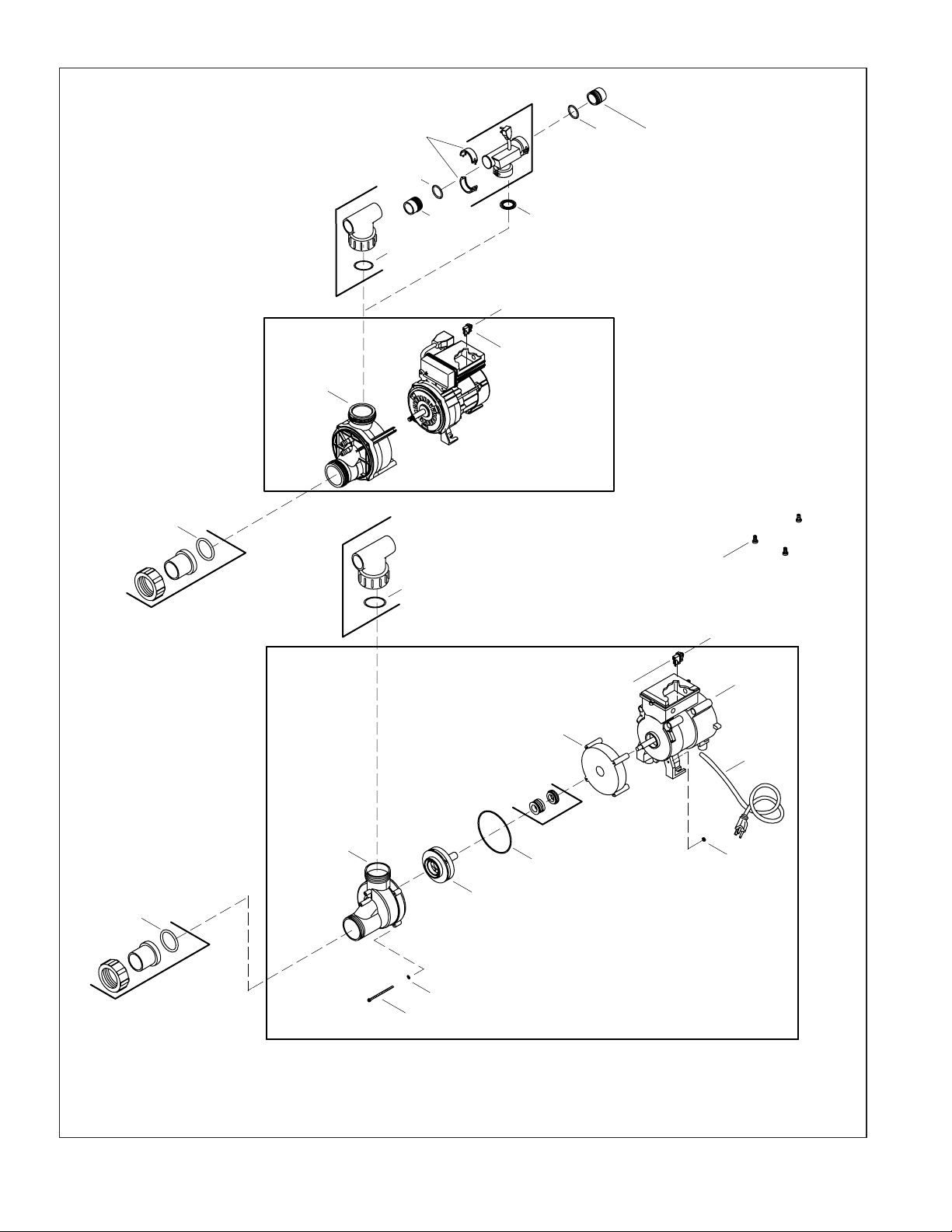

1054431
1054436 Receiver Switch
Wet End
1080774
Union Assembly
94821
O-Ring
94821
O-Ring
1012297
Impeller
1010998
O-Ring
1012298
Seal
1012299
Volute
1012857
Nut
73515-A [1-1/4" (3.2 cm)]
73515-B [1" (2.5 cm)]
[1-1/2" (3.8 cm)]
73515-C
Isolation Mount
1012300
Motor
1010672
Air Pressure Switch
1012296
Volute Cover
1012858
Cord
To Air Switch
1010999
Screw
1011002
Lock Washer
1012859
Pump
1052586
Pump
1080775
Tee Assembly
94821
O-Ring
1085397
Tee Assembly
1010031
Tee Heater
1012977
Adapter
94821
O-Ring
94821
O-Ring
1012977
Adapter
1012916
Nut w/Screws
**Finish/color code must be specified when ordering.
1011679
Gasket
1085396
Connector
94821
O-Ring
To Air Switch
Sterling 9 1016905-5-K

**Finish/color code must be specified when ordering.
1063132**
Access Panel
Access Panel
1042706**
Access Panel
1051704**
Access Panel
1096324**
1086529**
Access Panel
1016905-5-K 10 Sterling

Guide du propriétaire
Baignoire à hydromassage
Informations importantes
INSTRUCTIONS RELATIVES AUX RISQUES
D’INCENDIE, D’ÉLECTROCUTION OU DE
BLESSURES CORPORELLES
LIRE ET SUIVRE TOUTES LES INSTRUCTIONS
CONSERVER CES INSTRUCTIONS
AVERTISSEMENT : Lors de l’utilisation des produits électriques, des précautions de base
doivent toujours être observées, incluant ce qui suit :
DANGER : Risque de blessures corporelles. Afin de réduire les risques de blessures, ne jamais
permettre à un enfant d’utiliser cet appareil sans surveillance.
AVERTISSEMENT : Risque de blessures corporelles. Pour éviter les blessures corporelles, entrer
et sortir avec précaution de la baignoire à hydromassage.
AVERTISSEMENT : Risque d’électrocution. Ne pas raccorder d’appareils électriques (tels que
sèche-cheveux, lampe, téléphone, radio ou télévisions) dans les 5’ (1,5 m) de cette baignoire à
hydromassage.
AVERTISSEMENT : Risque d’hyperthermie. Les personnes sous médicaments ou qui sont en
observation médicale doivent consulter leur médecin avant d’utiliser des baignoires à hydromassage
équipées de chauffe-eau.
Une borne de mise à la terre est incluse dans le boîtier du câblage. Afin de réduire les risques
d’électrocution, ce terminal doit être raccordé à la borne de mise à la terre du panneau du service électrique,
avec un câble ayant le même calibre que celui du circuit de contrôle qui alimente cet équipement.
Un connecteur à pression par câble est prévu à l’extérieur de la pompe ou de la commande de cet appareil
afin de permettre la connexion entre l’appareil et toutes autres surfaces de métal avoisinantes, tel que requis
par les normes locales.
Utiliser cette baignoire à hydromassage uniquement pour un usage tel que décrit dans ce manuel. Ne pas
utiliser des fixations non recommandées par le fabricant.
Ne jamais faire tomber ou insérer d’objet quelconque dans les ouvertures.
Ne pas utiliser cet appareil sans ses protecteurs (couvercles) sur ses raccords d’aspiration.
La baignoire à hydromassage doit être raccordée uniquement à une prise de terre, protégée par un
disjoncteur différentiel (GFCI) ou un appareil de courant résiduel (RCD). De tels disjoncteurs GFCI ou RCD
devraient être fournis par l’installateur et vérifiés régulièrement. Appuyer sur le bouton de test pour tester
les disjoncteurs GFCI ou RCD. Le GFCI ou RCD devraient couper le courant. Appuyer sur le bouton de
ré-initialisation. L’alimentation devrait être restituée. Si les disjoncteurs GFCI or RCD ne fonctionnent pas de
cette façon, l’un ou l’autre est défectueux. Si les disjoncteurs GFCI ou RCD stoppent l’alimentation électrique
à la baignoire sans que le bouton test ne soit utilisé, il y a donc un court circuit indiquant la possibilité de
choc électrique. Ne pas utiliser pas cette baignoire à hydromassage. Débrancher la baignoire à hydromassage
et la faire réviser par un technicien qualifié avant son utilisation.
Sterling Français-1 1016905-5-K

Informations importantes (cont.)
AVIS : La baignoire à hydromassage est fournie avec un câble électrique de taille appropriée pour
l’application. Ne pas remplacer le câble existant avec un câble de taille plus petite. Toutes réparations au
câble doivent être effectuées par des électriciens qualifiés et en accord avec les exigences de codes locaux.
AVERTISSEMENT : Risque de blessures corporelles. La consommation d’alcool, de drogues ou
de médicaments peuvent augmenter considérablement le risque fatal d’hyperthermie. Une
immersion prolongée dans l’eau chaude peut provoquer l’hyperthermie. L’hyperthermie a lieu
lorsque la température corporelle interne atteint plusieurs degrés au dessus de la température
normale de 98,6°F (37°C). Les symptômes d’hyperthermie comprennent la hausse de la température
corporelle, l’étourdissement, la léthargie, la somnolence et l’évanouissement. Les effets de
l’hyperthermie comprennent: (a) défaut de percevoir la chaleur, (b) défaut de s’apercevoir du besoin
de sortir de la baignoire, (c) incapacité de reconnaître le danger, (d) dommages au foetus dans le cas
des femmes enceintes, (e) incapacité physique de sortir de la baignoire et (f) inconscience et danger
conséquent de noyade.
IMPORTANT ! Rincer le système d’hydromassage deux fois par mois ou plus souvent, selon l’usage, tel
que décrit dans la rubrique Entretien et nettoyage dans ce manuel.
Ne pas laisser la température de la baignoire à hydromassage excéder 104° F (40°C).
Ne pas laisser de petits objets tels que des jouets ou accessoires pour le bain dans la baignoire à
hydromassage lorsqu’elle est en marche.
L’utilisation répétée de produits d’hygiène et de beauté contenant des huiles peut endommager les
revêtements en plastique des composants de la baignoire à hydromassage. Ne pas utiliser de shampoings ou
d’huiles de bains à bases végétales.
L’action de la baignoire à hydromassage peut considérablement faire mousser une quantité de produit
moussant, même très petite, de savon, de shampoing ou d’huile pour le bain. Pour cette raison, nous vous
conseillons de ne pas utiliser ces produits dans votre baignoire à hydromassage.
Merci d’avoir choisi Sterling
Merci d’avoir choisi Sterling. Le travail soigné des artisans de Sterling vous fera apprécier une rare
combinaison de performances prouvées et une sophistication gracieuse, qui vous satisferont pour les années
à venir. La fiabilité et la beauté de votre produit Sterling surpasseront vos plus grandes espérances. Chez
Sterling, nous sommes fiers du rendement de nos produits et nous savons que vous le serez aussi.
Veuillez prendre s’il vous plait quelques minutes pour consulter ce guide du propriétaire. Prêter une
attention toute particulière aux instructions d’entretien et de nettoyage.
Toute l’information dans ce manuel est basée sur la dernière disponible au moment de la publication. Chez
Sterling, nous veillons toujours à améliorer la qualité de nos produits. Nous nous réservons le droit
d’apporter des modifications aux caractéristiques, emballages et disponibilités des produits à tout moment, et
ce sans préavis.
Votre Baignoire à hydromassage Sterling
La baignoire à hydromassage vous offre les bienfaits relaxants d’un bain chaud. L’action d’hydromassage
contribue à améliorer la circulation et à éliminer les tensions de la journée. La commande d’actionneur
pneumatique est située à la portée de la main. Les jets réglables permettent de contrôler l’intensité
d’hydromassage, ainsi que la direction du débit.
Votre nouvelle baignoire à hydromassage ou module baignoire à hydromassage/douche offre par ailleurs les
caractéristiques suivantes :
Confort de bain -Le matériau composite solide maintient la température de la pièce pour que la
baignoire ne soit jamais froide au toucher et pour que l’eau dans la baignoire ne se refroidisse pas.
Appui sûre -La baignoire est dotée d’un fond anti-glissant pour assurer plus de protection pendant
le bain.
1016905-5-K Français-2 Sterling

Votre Baignoire à hydromassage Sterling (cont.)
Surface de bain lisse -Le matériau composite solide conserve à la fois ses surfaces lisses et à
texture. Il résiste à l’écaillement, craquellement et ne pèle pas.
Couleur uniforme solide -Le matériau composite solide est moulé selon la couleur pour tout le
produit. Ce matériel résiste donc à l’usure, aux petites rayures et il est facile à nettoyer.
Performance durable -Des supports robustes sont moulés dans chaque dispositif. Les baignoires
conservent leur forme, en procurant de nombreuses années de service sans tracas.
Sterling Français-3 1016905-5-K

Opérer votre baignoire à hydromassage
REMARQUE : Les buses de jets peuvent être ajustées pour le débit. Tourner les bagues de garniture du jet
vers la droite pour réduire le débit, ou vers la gauche augmenter celui-ci.
Orienter toutes les buses des jets vers le fond du bassin.
Tourner les bagues de garniture du jet complètement vers la gauche.
Fermer le drain, puis remplir la baignoire à hydromassage à un niveau d’au moins 2 ″(5,1 cm)
au-dessus du jet le plus élevé.
Utiliser la main pour tester la température de l’eau pour le confort, puis entrer doucement dans la
baignoire.
Enfoncer sur l’actionneur pour activer l’hydromassage.
Ajuster les jets pour un mélange optimal de l’eau et de l’air.
Orienter les jets pour diriger le débit d’eau vers la direction désirée pour optimiser l’action
d’hydromassage.
Appuyer sur l’interrupteur d’air une seconde fois pour arrêter la baignoire à hydromassage.
Sortir doucement de la baignoire à hydromassage, et ouvrir le drain pour la vider.
REMARQUE : Si la baignoire à hydromassage ne fonctionne pas correctement, se référer à la section
″Dépannage″.
Entretien et nettoyage
Nettoyage de la baignoire à hydromassage en Vikrell
Pour de meilleurs résultats, prendre ce qui suit en considération lors de l’entretien de votre produit
STERLING:
Toujours tester la solution de nettoyage sur une surface la moins évidente avant de l’appliquer sur
la totalité de la surface.
Essuyer les surfaces et rincer complètement avec de l’eau immédiatement après l’application du
nettoyant. Rincer et sécher tout éclaboussement sur les surfaces avoisinantes.
Ne pas permettre aux nettoyants de reposer.
Utiliser une éponge ou un chiffon doux et humide. Ne jamais utiliser de matériau abrasif tel que
brosse ou éponges à récurer pour nettoyer les surfaces.
Pour une information détaillée de nettoyage et des produits à considérer, visiter
www.sterlingplumbing.com/support.html. Pour commander l’information d’entretien - nettoyage, composer
le 1-800-456-4537.
Tourner la large
bague du jet vers la
droite pour diminuer
le débit.
Orienter les jets pour
diriger le débit d'eau en
position désirée.
Tourner la bague du jet
large vers la gauche
pour augmenter le débit.
Remplir d'eau de 2" (5,1 cm)
au-dessus du jet le plus élevé.
Presser sur l'interrupteur d'air pour activer
ou arrêter la baignoire à hydromassage.
1016905-5-K Français-4 Sterling

Entretien et nettoyage (cont.)
Purger le système de baignoire d’hydromassage
Purger le système d’hydromassage deux fois par mois ou plus, selon la fréquence d’utilisation.
Régler les jets afin d’éliminer toutes inductions d’air.
Remplir la baignoire à hydromassage avec de l’eau chaude à un niveau d’au moins 2″(5,1 cm)
au-dessus du jet le plus élevé, ou laisser l’eau dans la baignoire à hydromassage après l’usage.
Ajouter à l’eau 2 petites cuillères (10 ml) d’un détergent pour lave-vaisselle peu moussant et 20
onces (591 ml) d’eau de javel domestique (5% - 6% d’hypochlorite de sodium).
Faire fonctionner la baignoire à hydromassage pendant5à10minutes. Puis mettre en arrêt la
baignoire à hydromassage et purger l’eau.
Si désiré, rincer les surfaces de la baignoire à hydromassage avec de l’eau.
Nettoyer les surfaces de la baignoire à hydromassage avec les nettoyants recommandés.
Garantie
Meubles de bain et lavabos de salles de bains - Garantie résidentielle limitée de 10
ans/Garantie commerciale limitée de 3 ans
Éviers de cuisine - Garantie consommateur limitée à vie/ Garantie commerciale.limitée 3
ans.
Sterling
®
Plumbing, une division de Kohler Co., garantit nos appareils de bains Sterling VikrellTM contre tout
défaut de fabrication pour 10 ans à partir de la date de vente où les appareils sont utilisés en building de
résidence (occupée par le propriétaire), ou 3 ans à partir de la date de vente lorsque les appareils sont des
buildings commerciaux (hôtels, motels, propriétés de location).
Sterling garantit les baignoires d’hydromassage contre tout défaut de fabrication pour la même période à
l’exception de l’ensemble moteur/pompe, qui est garantit contre tout défaut de fabrication pour 1 an à partir
de la date d’achat.
Les éviers de cuisine en matériau Vikrell sont garantis contre tout défaut de fabrication aussi longtemps que
l’acquéreur initial est propriétaire de son domicile, ou pour une durée de trois ans à partir de la date d’achat
lorsqu’ils sont utilisés dans des établissements commerciaux (hôtels, motels, maisons de location).
Sterling, à son choix, réparera, rectifiera, ou remplacera un appareil, si un défaut est décelé après inspection
Sterling en cours d’usage normal domestique pendant la période de couverture citée ci-dessus. Sterling n’est
pas responsables des coûts d’installation ou de démontage, dans le cas où un remplacement est nécessaire.
Tous dommages dus à une manipulation ou installation erronées ou à un mauvais entretien du produit ne
seront pas considérés comme défauts de fabrication, et ne seront pas couverts par la présente garantie. Cette
garantie est valide pour l’acquéreur original uniquement.
Pour obtenir un service de garantie, contacter Sterling, soit par l’intermédiaire de votre plombier,
concessionnaire, centre de rénovation, ou revendeur ou bien en appelant ou écrivant à Sterling, Consumer
Services, 444 Highland Drive, Kohler, Wisconsin 53044, 1-800-783-7546.
Dans la limite permise par la loi, toutes les garanties implicites y compris celles de qualité marchande et
d’aptitude à un emploi particulier sont déclinées ici. Sterling et le vendeur déclinent toutes
responsabilités contre tous dommages occasionnés, imprévisibles ou corrélatifs. Certains états/provinces
ne permettent pas la limitation sur la durée de la garantie implicite, ou l’exclusion ou la limitation de
dommages spéciaux, accessoires ou indirects, et, par conséquent, ces limitations et exclusions pourraient ne
pas s’appliquer dans votre cas. Cette garantie vous donne des droits légaux spécifiques. Vous pouvez
également avoir d’autres droits qui varient d’un état/province à l’autre.
Ceci constitue la garantie écrite exclusive de Sterling.
Sterling Français-5 1016905-5-K

Dépannage
Ce guide de dépannage est seulement destiné à une aide générale. Seul un technicien agréé Sterling ou un
électricien qualifié devrait corriger tous les problèmes électriques. Pour une réparation sous garantie,
contacter le vendeur ou distributeur.
Symptômes Causes probables Action recommandée
1. La baignoire à
hydromassage ne
démarre/s’arrête pas.
A. Pas d’alimentation au moteur
de la pompe. A. Initialiser ou réinitialiser le disjoncteur différentiel GFCI.
Vérifier le câblage. Si le problème
persiste, contacter l’installateur/le
concessionnaire.
B. L’interrupteur d’air ne
fonctionne pas. B. Vérifier les connexions du tube d’air. Remplacer l’interrupteur
d’air. Consulter l’installateur ou le
revendeur.
C. Le moteur de la pompe ne
fonctionne pas. C. Remplacer le moteur de la pompe. Consulter l’installateur ou le
revendeur.
2. Le moteur démarre, tous
les jets ne fonctionnent
pas.
A. Le jet est fermé. A. Tourner la bague du jet vers la
gauche pour l’ouvrir.
B. Les jets sont bloqués. B. Retirer ce qui bouche.
3. La baignoire à
hydromassage s’arrête
d’elle-même.
A. Le disjoncteur différentiel GFCI
se déclenche. A. Identifier la source du problème puis y remédier. Si le problème
persiste, contacter l’installateur/le
concessionnaire.
B. L’aspiration est bloquée. B. Retirer l’obstruction.
C. Les jets sont bloqués. C. Retirer ce qui bouche.
D. Le moteur a surchauffé et le
disjoncteur de protection est
activé.
D. Vérifier s’il y a blocage aux prises
d’air du moteur. Retirer
l’obstruction et laisser le moteur
refroidir. Vérifier si la conduite
d’aspiration n’est pas bouchée.
Retirer l’obstruction et laisser
refroidir le moteur. Vérifier si les
jets sont bouchés. Retirer
l’obstruction et laisser refroidir le
moteur.
4. La baignoire à
hydromassage est
bruyante.
A. Les sangles qui maintiennent la
pompe à la baignoire n’ont pas
été sectionnées.
A. Couper les sangles de retenue avec
une cisaille de ferblantier.
1016905-5-K Français-6 Sterling

Pièces de rechange
93836 (1/2”)
93838 (1”)
93839 (1-1/4”)
94853 (1-1/2”)
Tuyau (avec raccords)
93685
Logement
96708
Bride
65886
Joint
65054**
Vis
73518
Bouchon
1003065
Vers la pompe
1008239
Bride
1008241
Joint 1008238
Logement du jet
67665
Bouchon
1011001
Outil d'extraction de
la bride
1013249
Buse
1013250
Écrou
1101694**
**Vous devez spécifier les codes de la finition/couleur lors de la commande.
91967
Valve clapet
1042083
Écrou de tuyauterie
Garniture du jet
Outil d'extraction
de la bride
d'aspiration
65226**
Capuchon de la vis
du couvercle d'aspiration
96895**
Couvercle de l'aspiration
1015161
Outil pour
garniture du jet
1041995**
Interrupteur d'air
Sterling Français-7 1016905-5-K

1054431
1054436 Interrupteur
receveur
Extrémité
humide
1080774
Ensemble d'union
94821
Joint torique
94821
Joint torique
1012297
Roue à aubes
1010998
Joint torique
1012298
Joint
1012299
Volute
1012857
Écrou
73515-A [1-1/4” (3,2 cm)]
73515-B [1” (2,5 cm)]
[1-1/2” (3.8 cm)]
73515-C
Montant isolation
1012300
Moteur
1010672
Interrupteur de pression d'air
1012296
Couvercle
de volute
1012858
Câble
A l'interrupteur d'air
1010999
Vis
1011002
Contre-écrou
1012859
Pompe
1052586
Pompe
1080775
Ensemble du T
94821
Joint torique
1085397
Ensemble du T
1010031
Chauffe-eau en T
1012977
Adaptateur
94821
Joint torique
94821
Joint torique
1012977
Adaptateur
1012916
Écrou avec vis
**Vous devez spécifier les codes de la finition/couleur lors de la commande.
1011679
Joint
1085396
Connecteur
94821
Joint torique
A l'interrupteur d'air
1016905-5-K Français-8 Sterling

**Vous devez spécifier les codes de la finition/couleur lors de la commande.
1063132**
Panneau d'accès
Panneau d'accès
1042706**
Panneau d'accès
1051704**
Panneau
d'accès
1096324**
1086529**
Panneau d'accès
Sterling Français-9 1016905-5-K

Guía del usuario
Bañera de hidromasaje
Información importante
INSTRUCCIONES RELATIVAS AL RIESGO DE
INCENDIO, DESCARGA ELÉCTRICA O LESIONES
PERSONALES
LEA Y SIGA TODAS LAS INSTRUCCIONES
GUARDE ESTAS INSTRUCCIONES
ADVERTENCIA: Al usar aparatos eléctricos, siga siempre las precauciones básicas, incluyendo
las siguientes:
PELIGRO: Riesgo de lesiones personales. Para reducir el riesgo de lesiones, no permita que los
niños usen este producto sin la estricta supervisión en todo momento.
ADVERTENCIA: Riesgo de lesiones personales. Para evitar lesiones, tenga cuidado al entrar y
salir de la bañera de hidromasaje.
ADVERTENCIA: Riesgo de descarga eléctrica. No coloque aparatos eléctricos (como secador de
pelo, lámparas, teléfono, radio o televisión) a menos de 5’ (1,5 m) de esta bañera de hidromasaje.
ADVERTENCIA: Riesgo de hipertermia. Las personas bajo tratamiento médico o que padezcan de
alguna condición médica deben consultar con un médico antes de utilizar una bañera de
hidromasaje equipada con un calentador.
El compartimiento de cables tiene un terminal de conexión a tierra para el equipo. Para reducir el riesgo de
descarga eléctrica, este terminal se debe conectar a la conexión de tierra provista en el panel de suministro
eléctrico con un conductor del mismo tamaño que los conductores del circuito que alimentan esta bañera de
hidromasaje.
En el exterior de la bomba o control de esta unidad se incluye un conector de presión para permitir la
conexión de un conductor de puesta a tierra entre esta unidad y el metal expuesto en las proximidades, tal
como lo requieran las normas locales.
Use esta bañera de hidromasaje únicamente con el fin para el que se ha fabricado, tal como se explica en este
manual. No utilice accesorios que no estén recomendados por el fabricante.
No deje caer ni introduzca objetos en ninguna de las aberturas.
No permita que esta unidad funcione sin la tapa protectora (tapadera) en la conexión de succión.
La bañera de hidromasaje debe conectarse solamente a un circuito protegido con un interruptor de circuito
con pérdida a tierra (GFCI) o por un dispositivo de corriente residual (RCD). El instalador debe proveer el
interruptor de protección GFCI o RCD, cuyo funcionamiento debe probarse de manera rutinaria. Para probar
el interruptor de protección GFCI o RCD, oprima el botón de prueba (test). El interruptor de protección GFCI
o RCD debe interrumpir la alimentación eléctrica. Oprima el botón (reset) de restablecer la alimentación
eléctrica. Esto debe restablecer la alimentación eléctrica. Si el interruptor de protección GFCI o RCD no
funciona de este modo, significa que está averiado. Si el interruptor de protección GFCI o RCD, interrumpe
la alimentación eléctrica a la bañera sin haber oprimido el botón de prueba, significa que existe corriente a
tierra y la posibilidad de una descarga eléctrica. No utilice esta bañera de hidromasaje. Desconecte la bañera
de hidromasaje, y antes de usarla, haga que un representante de servicio autorizado solucione el problema.
Sterling Español-1 1016905-5-K
