Kohler Lakewood K-1649 Assembly instructions

Installation and Care Guide
Guide d’installation et d’entretien
Guía de instalación y cuidado
Integral Apron Baths
Baignoires à bandeau intégré
Bañeras con faldón integral
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de M
corresponden a México (Ej. K-12345M)USA: 1-800-4-KOHLER
Canada: 1-800-964-5590
México: 001-877-680-1310
kohler.com
©2007 Kohler Co.
K-1649 K-1650
K-1670
1084202-2-A

Thank You For Choosing Kohler Company
Thank you for choosing Kohler Company. Your Kohler Company product reflects the
true passion for design, craftsmanship, artistry, and innovation Kohler Company stands
for. We are confident its dependability and beauty will surpass your highest expectations,
satisfying you for years to come.
All the information in this guide is based upon the latest product information available
at the time of publication. At Kohler Company, we strive to fulfill our mission of
improving the level of gracious living for each person who is touched by our products
and services. We reserve the right to make changes in product characteristics, packaging,
or availability at any time without notice.
Please take a few minutes to review this guide. If you encounter any installation or
performance problems, please call 1-800-4-KOHLER from within the USA, 1-800-964-5590
from within Canada, or 001-877-680-1310 from within Mexico.
Merci d’avoir choisi la compagnie Kohler
Merci d’avoir choisi la compagnie Kohler. Votre produit de la compagnie Kohler reflète la
véritable passion du design, d’artisanat, d’art et d’innovation représentant la compagnie
Kohler. Nous sommes confiants que sa fiabilité et beauté surpasseront vos exigences les
plus élevées, vous satisfaisant pendant les années à venir.
Toute l’information dans ce guide est basée sur la dernière disponible au moment de la
publication. A la compagnie Kohler, nous aspirons à remplir notre mission d’améliorer le
niveau de vie gracieux pour chaque individu affecté par nos produits et services. Nous
nous réservons le droit d’apporter toutes modifications aux caractéristiques, emballages
ou disponibilités des produits, et ceci à tout moment et sans préavis.
Veuillez prendre s’il vous plaît quelques minutes pour étudier ce guide. En cas de
problème d’installation ou de performance, veuillez composer le 1-800-4-KOHLER à
partir des É.U., le 1-800-964-5590 à partir du Canada, ou le 001-877-680-1310 à partir du
Mexique.
Gracias por elegir los productos Kohler
Gracias por elegir los productos de Kohler. Su producto de Kohler Company refleja la
verdadera pasión por el diseño, la mano de obra, la artesanía y la innovación que
forman parte de Kohler Company. Estamos seguros que su confiabilidad y belleza
excederán sus más altas expectativas, dándole satisfacción por años.
Toda la información que aparece en la guía está basada en la información más reciente
disponible al momento de publicación. En Kohler Company, nos esforzamos por alcanzar
nuestra misión de mejorar el nivel del buen vivir de quienes disfrutan de nuestros
productos y servicios. Nos reservamos el derecho de efectuar cambios en las
características, embalaje o disponibilidad del producto en cualquier momento, sin previo
aviso.
Dedique unos minutos para leer esta guía. Si tiene algún problema de instalación o
funcionamiento, llámenos al 1-800-4-KOHLER desde los EE.UU., 1-800-964-5590 desde
Canadá, ó 001-877-680-1310 desde México.
1084202-2-A 2 Kohler Co.

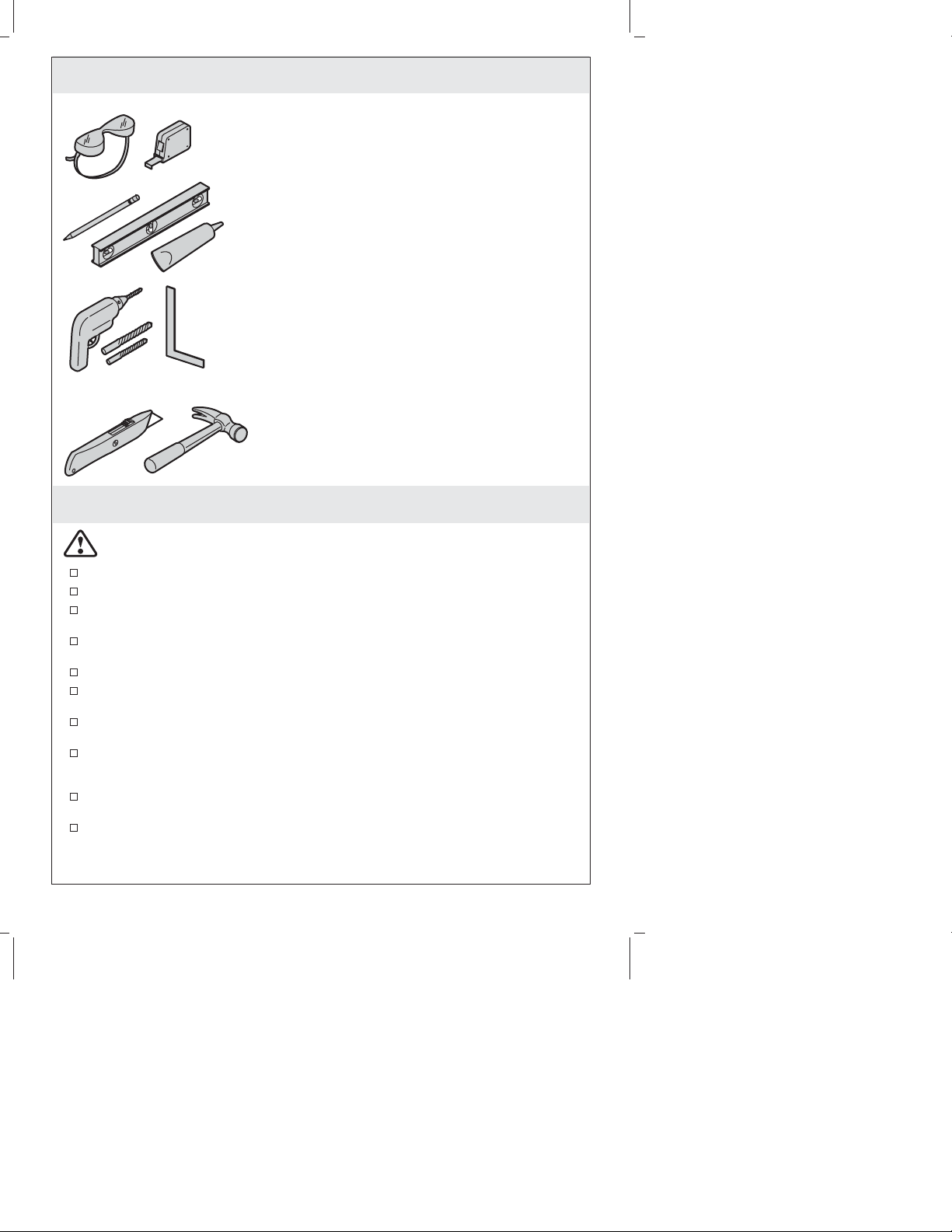

Tools/Outils/Herramientas
Before You Begin
CAUTION: Risk of property damage. Do not support the bath by the rim. The
bath must be supported by the bath base.
Observe all local plumbing and building codes.
This bath is designed for alcove installations only.
Carefully plan moving the bath into the installation area. This bath will not easily
fit through doorways.
When planning the installation area, provide access to all final plumbing
connections for servicing.
To ensure a successful installation, the floor must be level.
Adequate floor support must be provided. Consult the roughing-in sheet packed
with the bath for specific floor loading requirements.
When selecting finished floor material, do not exceed 2″(5.1 cm) thickness. This
will ensure the integral apron will be flush with the finished floor.
When selecting finished wall material, do not exceed 1-1/2″(3.8 cm) thickness.
This will ensure the finished wall material will overlap the integral apron
columns.
When applying sealant between the bath rim and the finished wall, RTV (Room
Temperature Vulcanizing) silicone sealant is recommended.
Apron baths are not reversible. If the drain and the faucet supplies are located on
the left end of the alcove area, the installation requires a left-outlet bath.
Plus:/Plus:/Más:
• #6 large-head galvanized nails
Clous galvanisés #6 à tête large
Clavos del #6 galvanizados de cabeza grande
• Conventional woodworking tools and materials
Outils et matériels conventionnels de menuiserie
Herramientas y materiales convencionales de carpintería
• Drop cloth/Bâche de protection/Lona
• Plastic liner (optional)
Revêtement en plastique (optionnel)
Cubierta de plástico (opcional)
• RTV silicone sealant (optional)
Mastic transparent à la silicone (optionnel)
Sellador de silicona RTV (opcional)
• Construction adhesive (optional)
Adhésif de construction (optionnel)
Adhesivo de construcción (opcional)
• Cement or mortar (optional)
Ciment ou mortier (optionnel)
Cemento o mortero (opcional)
• 2x4s or 2x6s/2 x 4 or 2 x 6/Listones de 2x4 ó 2x6
• Water-resistant wall material
Matériau hydrorésistant du mur
Material impermeable de la pared
• Rag/Chiffon/Trapo
• Finished wall material
Matériau du mur fini
Material de acabado de la pared
Kohler Co. 3 1084202-2-A

Before You Begin (cont.)
The basin area requires no additional support when the subfloor is level and
square with the stud framing. Consider using shims for additional support if the
subfloor is uneven.
Plan for adequate mounting and connection space for the faucet.
If a deck-mount faucet is selected, provide adequate support on the deck.
Provide properly dimensioned framing.
The illustrations shown may not represent your actual product. The installation
instructions still apply.
This bath conforms to ANSI standard Z124.1.2. All dimensions are nominal.
Kohler Co. reserves the right to make revisions in the design of products without
notice, as specified in the Price Book.
Avant de commencer
ATTENTION: Risque d’endommagement du matériel. Ne pas soulever la
baignoire par le rebord. La baignoire doit être supportée par sa base.
Respecter tous les codes de plomberie et de bâtiment locaux.
Cette baignoire est conçue pour des installations en alcôve uniquement.
Planifier avec attention le déplacement de la baignoire dans l’emplacement
d’installation. Cette baignoire ne s’ajustera pas facilement dans les passages de
portes.
Lors de la planification de l’emplacement d’installation, fournir l’accès aux
connexions de plomberie finales pour le dépannage.
Pour assurer une installation réussie, le sol doit être nivelé.
Un support adéquat doit être fourni. Consulter le plan de raccordement emballé
avec votre baignoire pour les spécifications de la préparation du sol.
Lors de la sélection du matériau du sol fini, ne pas excéder une épaisseur de 2″
(5,1 cm). Ceci assurera que le bandeau intégré sera à égalité avec le sol fini.
Lors de la sélection du matériau du sol fini, ne pas excéder une épaisseur
de1-1/2″(3,8 cm). Ceci assurera que le matériau du mur fini chevauchera les
colonnes du bandeau intégré.
Lors de l’application de mastic entre le rebord de la baignoire et le mur fini, de la
silicone RTV (Vulcanisation Température de Pièce) est recommandée.
Les baignoires à bandeaux ne sont pas réversibles. Si les alimentations du drain et
du robinet sont localisés du côté gauche de l’alcôve, l’installation requiert une
baignoire à sortie à gauche.
L’espace du bassin ne nécessite pas de support additionnel lorsque le plancher est
nivelé et d’équerre avec les montants du cadre. Considérer d’utiliser des cales
pour un support additionnel si le plancher n’est pas nivelé.
Planifier pour le montage adéquat et l’espace de connexion pour le robinet.
Si un robinet à montage sur comptoir est sélectionné, fournir un support adéquat
sur le comptoir.
Prévoir un cadrage aux dimensions appropriées.
Les illustrations peuvent être différentes de votre produit actuel. Les instructions
d’installation s’appliquent tout de même.
Cette baignoire est conforme au standard ANSI Z124.1.2. Toutes les dimensions
sont nominales.
Kohler Co. se réserve le droit d’apporter toutes modifications sur le design des
produits et ceci sans préavis, tel que spécifié dans le catalogue des prix.
1084202-2-A 4 Kohler Co.

Antes de comenzar
PRECAUCIÓN: Riesgo de daños a la propiedad. No apoye la bañera por los
bordes. La base de la bañera debe soportar la bañera.
Cumpla con todos los códigos locales de plomería y construcción.
Esta bañera está diseñada sólo para instalaciones encajonadas entre tres paredes.
Planifique con cuidado cómo va a mover la bañera al área de instalación. Esta
bañera no cabrá fácilmente a través de los marcos de las puertas.
Al planificar el área de instalación, provea acceso a todas las conexiones de
plomería finales para dar servicio.
Para asegurar una instalación exitosa, el piso debe estar a nivel.
Se debe proveer el soporte de piso adecuado. Consulte el diagrama de instalación
provisto con la bañera para obtener los requisitos de carga específicos para el piso.
Al seleccionar el material de acabado del piso, no exceda un grosor de 2″(5,1 cm).
Esto asegurará que el faldón integral quedará al ras con el piso acabado.
Al seleccionar el material de acabado de las paredes, no exceda un grosor de
1-1/2″(3,8 cm). Esto asegurará que el material de la pared acabada se
sobrepondrá a las columnas del faldón integral.
Al aplicar sellador entre el borde de la bañera y la pared acabada, se recomienda
utilizar sellador de silicona RTV (vulcanizado a temperatura ambiente).
Los faldones de bañera no son reversibles. Si el desagüe y los suministros de la
grifería se encuentran en el lado izquierdo del encajonado entre tres paredes, será
necesario una bañera con el desagüe a la izquierda.
El área del fondo no requiere ningún soporte adicional siempre que el subpiso
esté nivelado y a escuadra con la estructura de postes. Considere el uso de cuñas
como soporte adicional, en caso de que el subpiso no esté nivelado.
Planifique el espacio adecuado de montaje y conexión de la grifería.
Si se seleccione una grifería de montaje en cubierta, provee el soporte adecuado en
la cubierta.
Provea una estructura de postes de madera que tenga las dimensiones correctas.
Es posible que las ilustraciones mostradas no representen su producto real. Las
instrucciones de instalación aun aplican.
Esta bañera cumple con la norma ANSI Z124.1.2. Todas las dimensiones son
nominales.
Kohler Co. se reserva el derecho de modificar el diseño de los productos sin
previo aviso, tal como se especifica en la lista de precios.
Kohler Co. 5 1084202-2-A

1. Prepare the Site
Flooring
NOTICE: Adequate floor support must be provided. Consult the roughing-in
information packed with the bath for specific floor loading requirements.
Install adequate floor support.
NOTICE: To ensure a successful installation, it is critical that bath be installed on a
level subfloor.
Verify the subfloor is level. Adjust for level, if necessary.
Framing
NOTICE: The bath must be installed into an alcove.
NOTICE: Take into account the thickness of the finished wall materials when
constructing the framing.
Construct the framing with 2x4 or 2x6 studs according to the roughing-in
information packed with the bath.
Plumbing
NOTE: For through-the-floor drain installations: A drain hole will need to be cut to
accommodate the drain connections. For above-the-floor drain installations: A hole
will not need to be cut.
Position the plumbing according to the roughing-in sheet packed with the bath.
Cap the supplies and check for leaks.
Attach the drain to the bath according to the drain manufacturer’s instructions.
Do not connect the trap at this time.
Place a clean drop cloth on the bottom of the basin area. This will prevent the
surface of the bath from scratching during the installation process.
Verify that the subfloor offers adequate
support, and is flat and level.
Vérifier que le sous-plancher offre un support
adéquat et qu'il soit plat et nivelé.
Verifique que el subpiso proporcione suficiente
soporte y que esté plano y nivelado.
Construct 2x4 or 2x6 stud
framing according to the
roughing-in information.
Construire un cadre de
montant de 2x4 ou de 2x6
suivant l'information du plan
de raccordement.
Construya una estructura de
postes de 2x4 ó 2x6,
conforme al diagrama de
instalación.
Position the rough plumbing.
Positionner la plomberie de
raccordement.
Coloque las tuberías de
plomería.
1084202-2-A 6 Kohler Co.

Préparer le site
Sol
NOTICE: Un support adéquat doit être fourni. Consulter le plan de raccordement
emballé avec la baignoire pour les spécifications de la préparation du sol.
Installer un support de sol adéquat.
NOTICE: Pour assurer une installation réussie, il est critique que la baignoire soit
installée sur un plancher nivelé.
Vérifier que le plancher est nivelé. Ajuster la mise à niveau, si nécessaire.
Cadre
NOTICE: Cette baignoire doit être installé en alcôve.
NOTICE: Prendre en considération l’épaisseur des matériaux du mur fini lors de la
construction du cadrage.
Construire le cadrage avec des montants de 2x4 ou de 2x6 selon le guide de
raccordement emballé avec la baignoire.
Plomberie
REMARQUE: Pour des installation de drain à travers le sol: Un orifice de drain
devra être découpé pour accommoder les connexions de drain. Pour des installation
de drain au-dessus du sol: Un orifice ne devra pas être découpé.
Positionner la plomberie selon le plan de raccordement emballé avec la baignoire.
Boucher les alimentations et vérifier s’ilyadesfuites.
Attacher le drain à la baignoire selon les instructions du fabricant du drain. Ne
pas connecter le siphon à ce moment.
Placer une bache propre au fond du bassin. Ceci évitera les rayures de la surface
de la baignoire pendant l’installation.
Prepare el sitio
Revestimiento de piso
AVISO: Se debe proveer el soporte de piso adecuado. Consulte el diagrama de
instalación provisto con la bañera para obtener los requisitos de carga específicos para
el piso.
Instale el soporte de piso adecuado.
AVISO: Para asegurar una instalación exitosa, es muy importante que la bañera se
instale en un subpiso a nivel.
Verifique que el subpiso esté a nivel. Ajuste a que quede a nivel, si es necesario.
Estructura de postes
AVISO: La bañera debe instalarse en un encajonado entre tres paredes.
AVISO: Al construir la estructura de postes de madera, tome en cuenta el espesor de
los materiales de la pared acabada.
Kohler Co. 7 1084202-2-A

Prepare el sitio (cont.)
Construya una estructura de postes de 2x4 ó 2x6 conforme al diagrama de
instalación provisto con la bañera.
Plomería
NOTA: Para instalaciones de desagüe bajo el nivel del piso: Necesitará hacer un
orificio para desagüe para realizar las conexiones del desagüe. Para instalaciones de
desagüe arriba del nivel del piso: No es necesario hacer el orificio.
Instale la tubería según el diagrama de instalación provisto con la bañera.
Tape los suministros y verifique que no haya fugas.
Fije el desagüe en la bañera según las instrucciones del fabricante del desagüe.
Aún no conecte la trampa.
Coloque una lona limpia en el fondo de la bañera. Esto asegurará a evitar que la
superficie de la bañera se raye durante la instalación.
2. Secure the Bath to Subfloor
CAUTION: Risk of property damage. Do not support the bath by the rim. The
bath must be supported by the leveling blocks.
NOTICE: The bath must be secured using one of the following two methods: cement
or mortar bed or construction adhesive.
NOTICE: Ensure the subfloor is level before proceeding. If necessary, use shims to
achieve level.
Cement or Mortar Bed Method
NOTICE: Do not use gypsum cement or drywall compound, as these materials will
not provide a durable bond. Only use cement or mortar.
Spread a 2″(5.1 cm) thick later of cement or mortar on the subfloor except where
the leveling blocks will be located.
Clear any cement or mortar away from the leveling block locations.
Leveling Blocks
Blocs de mise à niveau
Bloques niveladores
Rim
Rebord
Borde
Clear spaces for leveling blocks.
Dégager les espaces pour les
blocs de mise à niveau.
Limpie los espacios para los
bloques niveladores.
Spread a 2" (5.1 cm) layer of cement or
mortar bed material.
Étaler un lit de ciment ou de mortier,
d'une épaisseur de 2" (5,1 cm)
Extienda una capa de 2" (5,1 cm) de
cemento o mortero.
1084202-2-A 8 Kohler Co.

Secure the Bath to Subfloor (cont.)
Place a plastic liner or similar material over the cement or mortar.
Construction Adhesive Method
Apply a generous amount of high-quality construction adhesive to the bottom of
the leveling blocks.
For All Methods
With help, carefully move the bath into the installation area.
Verify the leveling blocks are resting directly on the subfloor. Reposition as
needed.
Verify the bath is: (1) level across the top of the bath and (2) plumb along the
drain side. If the bath is not level, shims must be used under the leveling blocks.
Connect the drain tailpiece to the trap.
Sécuriser la baignoire au plancher
ATTENTION: Risque d’endommagement du matériel. Ne pas soulever la
baignoire par le rebord. La baignoire doit être supportée par les blocs de mise à
niveau.
NOTICE: La baignoire doit être sécurisée en utilisant une des deux méthodes
suivantes: ciment ou mortier ou adhésif de construction.
NOTICE: S’assurer que le plancher est nivelé avant de procéder. Si nécessaire, utiliser
des cales pour accomplir la mise à niveau.
Méthode de ciment ou de mortier
NOTICE: Ne pas utiliser de plâtre ou un mélange pour cloison sèche, car ces
matériaux ne fourniront pas un scellement durable. Utiliser uniquement du ciment ou
du mortier.
Étaler une couche de ciment ou mortier de 2″(5,1 cm) sur le plancher excepté où
les blocs de mise à niveau seront localisés.
Dégager tout ciment ou mortier des emplacements de blocs de mise à niveau.
Placer une couche en plastique ou matériau similaire sur le ciment ou le mortier.
Méthode adhésif de construction
Appliquer généreusement un adhésif de construction de haute qualité à la base
des blocs de mise à niveau.
Pour toutes les méthodes
Avec de l’aide, placer soigneusement la baignoire dans l’emplacement
d’installation.
Vérifier que les blocs de mise à niveau reposent directement sur le plancher.
Repositionner au besoin.
Vérifier que la baignoire est: (1) niveler le long du dessus de la baignoire et (2)
égaliser le long de l’orifice du drain. Si la baignoire n’est pas nivelée, des cales
devront être utilisées sous les blocs de mise à niveau.
Connecter la pièce de raccordement au siphon.
Kohler Co. 9 1084202-2-A

Fije la bañera al subpiso
PRECAUCIÓN: Riesgo de daños a la propiedad. No apoye la bañera por los
bordes. Los bloques niveladores deben soportar la bañera.
AVISO: La bañera debe asegurarse utilizando uno de los dos métodos siguientes:
cemento o mortero, o adhesivo de construcción.
AVISO: Asegúrese de que el subpiso esté a nivel antes de continuar. Si es necesario,
coloque cuñas para lograr poner a nivel.
Método de cemento o mortero
AVISO: No utilice cemento de yeso o pasta para paneles de yeso, estos materiales no
proporcionarán una adherencia duradera. Sólo utilice cemento o mortero.
Extienda una capa de 2″(5,1 cm) de espesor de cemento o mortero en el subpiso
excepto donde se colocarán los bloques niveladores.
Limpie todo el cemento o mortero de los lugares para los bloques niveladores.
Coloque una cubierta de plástico o material similar sobre el cemento o mortero.
Método de adhesivo de construcción
Aplique una cantidad abundante de adhesivo de construcción de alta calidad en la
parte inferior de los bloques niveladores.
Para todos los métodos
Con ayuda, mueva con cuidado la bañera al lugar de instalación.
Verifique que los bloques niveladores descansen directamente en el subpiso.
Cambie la posición según sea necesario.
Verifique que la bañera: (1) esté a nivel en la parte superior de la bañera y (2) esté
a plomo del lado del desagüe. Si la bañera no está a nivel, puede que necesite
colocar cuñas debajo de los bloques niveladores.
Conecte el tubo del desagüe a la trampa.
1084202-2-A 10 Kohler Co.

3. Secure Bath to Framing
NOTICE: Ensure the subfloor is level before proceeding. If necessary, use shims to
achieve level.
Drill a small pilot hole through the nailing-in flange at each stud location. Add
shims between the nailing-in flange and the studs to eliminate any gaps.
Nail 1/4″(6 mm) thick furring strips to the studs to shim out to the edge of the
nailing-in flange.
Use #6 large-head galvanized nails or screws to secure the nailing-in flange to the
studs.
Sécuriser la baignoire au cadrage
NOTICE: S’assurer que le plancher est nivelé avant de procéder. Si nécessaire, utiliser
des cales pour accomplir la mise à niveau.
Percer un petit trou pilote dans la bride de cloutage à chaque emplacement de
montant. Ajouter des cales entre la bride de cloutage et les montants pour éliminer
tout espace.
Clouer des planchettes de 1/4″(6 mm) sur les montants de façon à se caler contre
le rebord de la bride.
Utiliser des clous galvanisés #6 à large tête ou des vis pour sécuriser la bride de
cloutage aux montants.
Fije la bañera a la estructura de postes de madera
AVISO: Asegúrese de que el subpiso esté a nivel antes de continuar. Si es necesario,
coloque cuñas para lograr poner a nivel.
Taladre un pequeño orificio guía a través del reborde de clavado en los lugares
donde hay un poste de madera. Añada cuñas entre el reborde de clavado y los
postes de madera para eliminar la separación.
Clave los listones de enrasar de 1/4″(6 mm) de espesor en los postes para
emparejar el borde con el reborde de clavado.
#6 Large-Head Galvanized Nails
Clous galvanisés #6 à tête large
Clavos del #6 galvanizados de cabeza grande
1/4" (6 mm) Thick
Furring Strips
Coyaux de 1/4" (6 mm)
Listones de enrasar
gruesos de 1/4" (6 mm)
Drill a small hole through the nailing-in
flange at each stud.
Percer un petit trou pilote sur la bride de
cloutage à chaque montant.
Taladre un pequeño orificio a través del
reborde de clavado a la altura de cada
poste.
Stud
Montant
Poste de
madera
Kohler Co. 11 1084202-2-A

Fije la bañera a la estructura de postes de madera (cont.)
Utilice tornillos o clavos galvanizados de cabeza grande #6 para fijar el reborde de
clavado a los postes de madera.
4. Install the Plumbing
CAUTION: Risk of property damage. A watertight seal must exist on all bath
drain connections. The watertight seal will prevent property damage.
NOTE: Provide access to all final plumbing connections for servicing.
Connect the trap to the drain.
Install the faucet valving according to the faucet manufacturer’s instructions. Do
not install the faucet trim at this time.
Open the hot and cold water supplies. Check all connections for leaks.
Run water into the bath. Check the drain connections for leaks.
Fill the bath to the overflow. Check for leaks.
Installer la plomberie
ATTENTION: Risque d’endommagement du matériel. Un joint étanche doit être
présent sur toutes les connexions de drain de baignoire. Le joint étanche doit
prévenir tout dommage.
REMARQUE: Prévoir l’accès à toutes les connexions de plomberie finales pour le
dépannage.
Raccorder le siphon au drain.
Installer les valves du robinet conformément aux instructions du fabricant. Ne pas
installer la bague du robinet à ce moment.
Ouvrir les alimentations d’eau chaude et froide. Vérifier s’ilyadesfuites dans les
connexions.
Faire couler l’eau dans la baignoire. Vérifier s’ilyadesfuites.
Remplir la baignoire jusqu’au trop-plein. Vérifier s’ilyadesfuites.
Instale la plomería
PRECAUCIÓN: Riesgo de daños a la propiedad. Debe existir un sello hermético
en todas las conexiones del desagüe de la bañera. Este sello hermético evitará
daños a la propiedad.
NOTA: Provea acceso a todas las conexiones finales de plomería para dar servicio.
Conecte la trampa al desagüe.
Instale las válvulas de la grifería según las instrucciones del fabricante de la
grifería. No instale la guarnición de la grifería en este momento.
Abra los suministros del agua fría y caliente. Revise que no haya fugas en las
conexiones.
Haga circular agua en la bañera. Revise que no haya fugas en las conexiones de
desagüe.
Llene la bañera hasta el rebosadero. Verifique que no haya fugas.
1084202-2-A 12 Kohler Co.

5. Complete the Installation
Carefully remove the protective tape from the bath rim.
Apply a bead of silicone sealant to the nailing-in flange.
Cover the framing with water-resistant wall material.
Apply silicone sealant between the water-resistant wall material and the edge of
the rim.
Tape and mud the water-resistant wall material.
NOTICE: When selecting finished wall material, do not exceed 1-1/2″(3.8 cm)
thickness. This will ensure the finished wall material will overlap the integral apron
columns.
Install the finished wall material 1/4″(6 mm) above the bath deck. This will create
a groove to apply the silicone sealant.
NOTE: When applying sealant between the finished wall and the rim, RTV (Room
Temperature Vulcanizing) silicone sealant is recommended.
Apply a bead of silicone sealant in the groove between the finished wall and the
rim.
NOTICE: When selecting finished floor material, do not exceed 2″(5.1 cm) thickness.
This will ensure the integral apron will be flush with the finished floor.
Install the finished floor material.
Install the faucet trim according to the manufacturer’s instructions.
2x4 Studding
Montant 2x4
Postes de 2x4
Water-Resistant Wall
Material
Matériau
hydrorésistant du mur
Material de pared
resistente al agua
Silicone Sealant
Mastic à la silicone
Sellador de silicona
Nailing-In Flange
Bride de cloutage
Reborde de clavado
Furring Strip
Tasseau
Listón de enrasar
Finished Wall Covering
Revêtement de mur fini
Revestimiento de la
pared acabada
Kohler Co. 13 1084202-2-A

Compléter l’installation
Retirer délicatement la pellicule protectrice du rebord de la baignoire.
Appliquer du mastic sur la bride de cloutage.
Recouvrir le cadrage avec du matériau hydrorésistant.
Appliquer du mastic à la silicone entre le matériau hydrorésistant du mur et le
rebord.
Poser et appliquer le matériau hydrorésistant du mur.
NOTICE: Lors de la sélection du matériau du sol fini, ne pas excéder une épaisseur
de 1-1/2″(3,8 cm). Ceci assurera que le matériau du mur fini chevauchera les
colonnes du bandeau intégré.
Installer le matériau du mur fini de 1/4″(6 mm) au-dessus du comptoir de
baignoire. Ceci va créer une rainure pour appliquer du mastic à la silicone.
REMARQUE: Lors de l’application de mastic entre le rebord et le mur fini, de la
silicone RTV (Vulcanisation Température de Pièce) est recommandée.
Appliquer du mastic à la silicone dans la rainure entre le mur fini et le rebord.
NOTICE: Lors de la sélection du matériau du sol fini, ne pas excéder une épaisseur
de 2″(5,1 cm). Ceci assurera que le bandeau intégré sera à égalité avec le sol fini.
Installer le matériau du sol fini.
Assembler la garniture de robinet conformément à la notice du fabricant.
Termine la instalación
Retire con cuidado la cinta protectora del borde de la bañera.
Aplique una tira de sellador de silicona en el reborde de clavado.
Cubra la estructura de postes de madera con material de pared resistente al agua.
Aplique sellador de silicona entre el material de pared resistente al agua y el filo
del borde.
Adhiera el material de pared resistente al agua con cinta y yeso.
AVISO: Al seleccionar el material de acabado de las paredes, no exceda un grosor de
1-1/2″(3,8 cm). Esto asegurará que el material de la pared acabada se sobrepondrá a
las columnas del faldón integral.
Instale el material de la pared acabada 1/4″(6 mm) sobre la cubierta de la bañera.
Esto creará una ranura para aplicar el sellador de silicona.
NOTA: Al aplicar sellador entre la pared acabada y el borde de la bañera, se
recomienda utilizar sellador de silicona RTV (vulcanizado a temperatura ambiente).
Aplique una tira de sellador de silicona en la ranura entre la pared acabada y el
borde.
AVISO: Al seleccionar el material de acabado del piso, no exceda un grosor de 2″(5,1
cm). Esto asegurará que el faldón integral quedará al ras con el piso acabado.
Instale el material del piso acabado.
Instale la guarnición de la grifería según las instrucciones del fabricante.
1084202-2-A 14 Kohler Co.

Care and Cleaning
For best results, keep the following in mind when caring for your KOHLER product:
•Use a mild detergent such as liquid dishwashing soap and warm water for
cleaning. Do not use abrasive cleaners that may scratch or dull the surface.
•Carefully read the cleaner product label to ensure the cleaner is safe for use on the
material.
•Always test your cleaning solution on an inconspicuous area before applying to
the entire surface.
•Do not allow cleaners to sit or soak on the surface.
•Wipe surfaces clean and rinse completely with water immediately after cleaner
application. Rinse and dry any overspray that lands on nearby surfaces.
•Use a soft, dampened sponge or cloth. Never use an abrasive material such as a
brush or scouring pad to clean surfaces.
For detailed cleaning information and products to consider, visit www.kohler.com/clean.
To order Care & Cleaning information, call 1-800-456-4537 and press 1 for Kohler
Products and then 3 for Literature.
Entretien et nettoyage
Pour de meilleurs résultats, prendre ce qui suit en considération lors de l’entretien de
votre produit KOHLER:
•Utiliser un détergent doux tel que liquide pour vaisselle et de l’eau chaude pour
nettoyer. Ne pas utiliser de nettoyants abrasifs car ils pourraient rayer ou abîmer
la surface.
•Lire attentivement l’étiquette du produit de nettoyage pour vérifier qu’il soit
adéquat à utiliser sur le matériau.
•Toujours tester la solution de nettoyage sur une surface la moins évidente avant
de l’appliquer sur la totalité de la surface.
•Ne pas permettre aux nettoyants de reposer sur la surface.
•Essuyer les surfaces et rincer complètement avec de l’eau immédiatement après
l’application du nettoyant. Rincer et sécher tout éclaboussement sur les surfaces
avoisinantes.
•Utiliser une éponge ou un chiffon doux et humide. Ne jamais utiliser de matériau
abrasif tel que brosse ou éponges à récurer pour nettoyer les surfaces.
Pour l’information détaillée de nettoyage et des produits à considérer, visiter
www.kohler.com/clean. Pour commander des informations d’entretien et de nettoyage,
composer le 1-800-456-4537 puis presser 1 pour les produits Kohler et 3 pour littérature.
Cuidado y limpieza
Para obtener los mejores resultados, tenga presente lo siguiente al limpiar su producto
KOHLER:
•Para la limpieza, utilice solamente un detergente suave como el jabón líquido para
lavar platos y agua tibia. No utilice limpiadores abrasivos que puedan rayar u
opacar la superficie.
•Lea atentamente la etiqueta del producto de limpieza para asegurar que no
presente riesgos al usarse en el material.
•Siempre pruebe la solución de limpieza en un área oculta antes de aplicarla a toda
la superficie.
•No deje por tiempo prolongado los limpiadores en la superficie.
•Limpie con un trapo y enjuague completa e inmediatamente con agua después de
aplicar limpiadores. Enjuague y seque las superficies cercanas que se hayan
rociado.
Kohler Co. 15 1084202-2-A

Cuidado y limpieza (cont.)
•Utilice una esponja o trapo suave y húmedo. Nunca utilice materiales abrasivos
como cepillos o estropajos de tallar para limpiar las superficies.
Para obtener información detallada de limpieza y los limpiadores a considerar, visite
www.kohler.com/clean. Para solicitar información sobre el cuidado y la limpieza, llame
al 1-800-456-4537 y presione 1 para productos Kohler y luego 3 para documentos.
One-Year Limited Warranty
KOHLER plumbing products are warranted to be free of defects in material and
workmanship for one year from date of installation.
Kohler Co. will, at its election, repair, replace or make appropriate adjustment where
Kohler Co. inspection discloses any such defects occurring in normal usage within one
(1) year after installation. Kohler Co. is not responsible for removal or installation costs.
Use of in-tank toilet cleaners will void the warranty.
To obtain warranty service contact Kohler Co. either through your Dealer, Plumbing
Contractor, Home Center or E-tailer, or by writing Kohler Co., Attn.: Customer Service
Department, 444 Highland Drive, Kohler, WI 53044, USA, or by calling 1-800-4-KOHLER
from within the USA, 1-800-964-5590 from within Canada and 001-877-680-1310 from
within Mexico.
Implied warranties including that of merchantability and fitness for a particular
purpose are expressly limited in duration to the duration of this warranty. Kohler Co.
and/or seller disclaims any liability for special, incidental or consequential damages.
Some states/provinces do not allow limitations on how long an implied warranty lasts,
or the exclusion or limitation of special, incidental or consequential damages so these
limitations and exclusions may not apply to you. This warranty gives you specific legal
rights. You may also have other rights which vary from state/province to state/province.
This is Kohler Co.’s exclusive written warranty.
Garantie limitée d’un an
Les produits de plomberie KOHLER sont garantis contre tout défaut matériel et de
fabrication pour un an, à partir de la date de l’installation.
Kohler Co. jugera à sa discrétion, de la réparation, du remplacement ou du réglage
approprié et ceci après toute inspection faite par Kohler Co. de tous défauts dûs à une
utilisation normale et ceci pendant un (1) an à partir de la date d’installation. Kohler Co.
n’est pas responsable des coûts de démontage ou d’installation. L’utilisation de
nettoyants à l’intérieur du réservoir annulera la garantie.
Pour obtenir un service-garantie, contacter Kohler Co. par l’intermédiaire de votre
vendeur, plombier, centre de rénovation, revendeur par internet ou par écrit à Kohler Co.
à l’attention de: Département du service clientèle, 444 Highland Drive, Kohler, Wisconsin
53044, USA, ou en composant le 1-800-4-KOHLER à partir des É.U., le 1-800-964-5590 à
partir du Canada et le 001-877-680-1310 depuis le Mexique.
Les garanties implicites, y compris celles de qualité marchande et d’aptitude à un
emploi particulier, se limitent expressément à la durée de la présente garantie. Kohler
Co. et/ou le vendeur déclinent toutes responsabilités contre tous dommages
occasionnés, imprévisibles ou corrélatifs.
Certains états/provinces ne permettent pas la limitation sur la durée de la garantie, ou
l’exclusion ou la limitation spéciale, de dommages occasionnés, ou corrélatifs à un
accident, ainsi ces limitations ou exclusions pourraient ne pas s’appliquer dans votre cas.
1084202-2-A 16 Kohler Co.

Garantie limitée d’un an (cont.)
Cette garantie vous donne des droits légaux spécifiques. Vous pouvez également avoir
d’autres droits qui varient d’un état/province à l’autre.
Ceci constitue la garantie écrite exclusive de Kohler Co.
Garantía limitada de un año
Se garantiza que los productos de plomería KOHLER están libres de defectos de material
y mano de obra por un año a partir de la fecha de instalación.
Kohler Co., a su criterio, reparará, reemplazará o realizará los ajustes pertinentes en los
casos en que la inspección realizada por Kohler Co. determine que dichos defectos
ocurrieron durante el uso normal en el transcurso de un (1) año a partir de la fecha de la
instalación. Kohler Co. no se hace responsable de los gastos de desinstalación o
instalación. El uso de limpiadores de inodoro que se colocan dentro del tanque anulará
la garantía.
Para obtener el servicio de garantía, comuníquese con Kohler Co. a través de su
distribuidor, contratista de plomería o distribuidor a través de Internet, o escriba
directamente a: Kohler Co., Attn.: Customer Service Department, 444 Highland Drive,
Kohler, WI 53044, USA, o llame al 1-800-4-KOHLER desde los Estados Unidos, al
1-800-964-5590 desde Canadá, o al 001-877-680-1310 desde México.
Toda garantía implícita en relación a productos de uso comercial, incluyendo la
comercialización e idoneidad del producto para un uso determinado, se limita
expresamente a la duración de la presente garantía. Kohler Co. y/o el vendedor no se
hacen responsables por concepto de daños particulares, incidentales o indirectos.
Algunos estados/provincias no permiten limitaciones en cuanto a la duración de una
garantía implícitaoalaexclusión o limitación de daños particulares, incidentales o
indirectos, por lo que estas limitaciones y exclusiones pueden no aplicar a su caso. Esta
garantía le otorga ciertos derechos legales específicos. Además, usted puede tener otros
derechos que varían de estado a estado y provincia a provincia.
El presente documento constituye la garantía exclusiva por escrito de Kohler Co.
One-Year Warranty
KOHLER CO.
It is recommended that at the time of purchase, you verify that all accessories and
components are complete in this package.
This Kohler product is warranted to be free of defects in material and workmanship for
one (1) year from the date of purchase as shown on the invoice or receipt.
1. Kohler Co. will only service its commercialized products through its authorized
distributors.
2. To obtain warranty service, please present the invoice and corresponding warranty.
3. Through its authorized distributors, Kohler Co. promises to repair the defective
product or provide a new replacement or an equivalent model (in those cases that the
model has been discontinued) when the product is beyond repair, without any charge to
the consumer.
4. The time of repair will not exceed six (6) weeks commencing on the date the product
is received.
Kohler Co. 17 1084202-2-A

One-Year Warranty (cont.)
5. It is recommended that the consumer save the invoice or receipt as additional
protection, as it may substitute the warranty in the case that there is a discrepancy in the
validity of the warranty.
EXCEPTIONS AND RESTRICTIONS
The Warranty will not be valid in the following cases:
1. When the product is not operated in accordance with the instructions concerning use
and operation set forth in the owner’s manual or installation instructions, and when the
recommendations and warnings included are not observed.
2. When the product has been modified or dismantled partially or totally; or has been
used in a negligent fashion and as a consequence has suffered damages attributable to
the consumer, individual, or hardware not authorized by Kohler Co.
3. This warranty does not cover the damages as a result of disaster such as fire or acts of
God, including flooding, earthquake, or electric storms, etc. To obtain a list of
distributors in your area where you can exercise your rights under this warranty, please
call 001-877-680-1310.
KOHLER CO., KOHLER, WI 53044 U.S.A.
IMPORTER:
INTERNACIONAL DE CERÁMICA, S.A.B. DE C.V.
AV. CARLOS PACHECO NO. 7200
CHIHUAHUA, CHIH., MEXICO C.P. 31060
TEL: [phone]
Garantía de un año
KOHLER CO.
Al adquirir el producto, se recomienda verificar que todos los accesorios y componentes
estén completos en la caja.
Kohler Co. garantiza que el material y la mano de obra de este producto están libres de
defectos, por un (1) año, a partir de la fecha de compra que aparece en la factura o
recibo.
1. Kohler Co. prestará servicio únicamente a los productos comercializados a través de
sus distribuidores autorizados.
2. A fin de obtener el servicio de garantía, favor de presentar la factura de compra y la
garantía correspondiente.
3. Kohler Co., a través de sus distribuidores autorizados, se compromete a reparar el
producto defectuosooareemplazarlo por uno nuevo o equivalente (en caso de que el
producto esté descontinuado) cuando no sea posible la reparación, sin ningún cargo al
consumidor.
4. El tiempo de reparación no excederá de seis (6) semanas, a partir de la fecha de
recepción del producto.
5. Se recomienda al consumidor que conserve el recibo o factura de compra como
1084202-2-A 18 Kohler Co.

Garantía de un año (cont.)
protección adicional, pues el mismo puede sustituir a la garantía, en caso de que exista
discrepancia en cuanto a la validez de la misma.
EXCEPCIONES Y RESTRICCIONES
La garantía no tendrá validez en los siguientes casos:
1. Cuando el producto no se haya utilizado conforme a las instrucciones de uso y
funcionamiento incluidas en el manual del usuario o en las instrucciones de instalación y
cuando no se hayan observado las recomendaciones y advertencias allí contenidas.
2. Cuando el producto se haya modificado o desmantelado parcial o totalmente; o
manipulado de manera negligente y, como consecuencia, haya sufrido daños atribuibles
al consumidor, persona o herrajes no autorizados por Kohler Co.
3. Esta garantía no cubre los daños que resulten de desastres naturales, tales como
incendios o casos de fuerza mayor, incluyendo inundaciones, terremotos, tormentas
eléctricas, etc. Para obtener una lista de distribuidores cerca de usted y así hacer valer
sus derechos bajo esta garantía, llame al 001-877-680-1310.
KOHLER CO., KOHLER, WI 53044 U.S.A.
IMPORTADOR:
INTERNACIONAL DE CERÁMICA, S.A.B. DE C.V.
AV. CARLOS PACHECO NO. 7200
CHIHUAHUA, CHIH., MÉXICO C.P. 31060
TEL: [phone]
Kohler Co. 19 1084202-2-A

1084202-2-A
