Antes de comenzar
Deje estas instrucciones para el consumidor. Estas contienen información importante.
□Apague el suministro de agua potable para el montaje.
□Inspeccione el tubo de suministro en busca de daños. Sustituya si es necesario.
□Apéguese a los códigos locales de fontanería.
□La presión mínima de entrada de agua requerida para el desviador es de 0.05 MPa (0.5 bar).
□La máxima presión de trabajo para el rociador de mano y la cabeza de la ducha es de 0.5 MPa (5 bar). Si sobrepasa
esta presión, requiere un reductor de presión.
□La mayor temperatura del agua y del ambiente es de 60°C. Mantenga la regadera de mano, la cabeza de ducha y el
brazo de la ducha lejos del calentador, ya que pueden dañarse y causar lesiones al usuario.
Before You Begin
Leave these instructions for the consumer. They contain important information.
□Shut offthe water supplies to the fiing.
□Inspect the supply tubing for damage. Replace as necessary.
□Observe local plumbing codes.
□The minimum inlet water pressure for the diverter is 0.05 MPa (0.5 bar).
□The highest working pressure for the handshower and showerhead is 0.5 MPa (5 bar). If pressure exceeds this, a
pressure reducer is needed.
□The highest water and environmental temperature is 60°C. Keep handshowers, showerheads, and the shower arm
away from heat sources, as they may become damaged and can cause injury to the user.

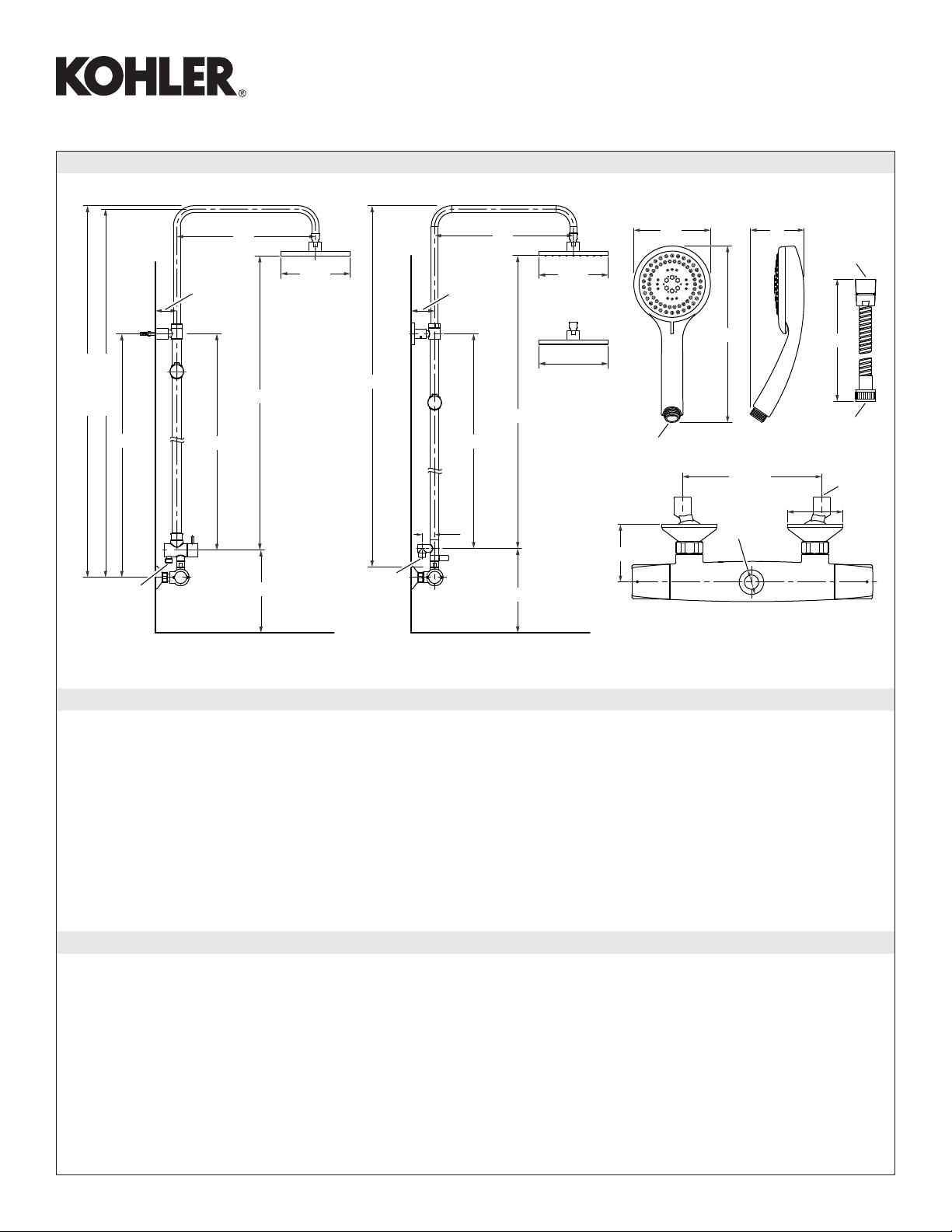

Dimensiones aproximadas / Approximate Dimensions
1124467-M2-BKohler Co.
Regadera de montaje a la pared –
incluye regadera de mano
Wall-Mount Dual Shower Faucet
72678M-7, 72678M-B7, 78298M-B7
1
INSTRUCCIONES DE INSTALACIÓN
INSTALLATION INSTRUCTIONS
234
Ø65
G1/2"
G1/2"
G1/2"
G1/2"
1500
G1/2"
400
400
68
57~68
909~1109
68~79
879~1079
1000~1100
1085~1285
36
150±15
102 71
Ø203
Ø203
Piso
Floor
72678M-7 72678M-B7, 78298M-B7
G1/2"
G1/2" 1000~1100
1133~1333
1123~1323
888
203 x 203
78298M-B7
72678M-B7
Piso
Floor
784
809

Instalar la llave
NOTA: Para realizar la instalación, el instalador debe proporcionar accesorios de suministro de agua hembra G½", con
una distancia de 150 mm y nivelados. Los accesorios de suministro de agua deben estar verticales y no estar más allá de
la pared acabada. El suministro de agua caliente debe estar localizado a la izquierda.
□Enjuague o purgue las tuberías de suministro de agua a fondo para eliminar cualquier escombro.
□Instale dos conectores de compensación en los tubos de suministro de agua fría y caliente. Utilice los selladores de
rosca o cinta especial para las roscas del tubo.
□Ajuste la distancia centro a centro entre los conectores a 150 mm y nivele.
□Enroque los chapetones en los conectores a que estén contra la pared acabada.
□Fije las arandelas en las tuercas.
□Mantenga la salida de la regadera hacia arriba, enrosque las tuercas a los conectores.
□Aprete las tuercas con una llave de lengüeta o con una tela suave entre el producto y la llave regular.

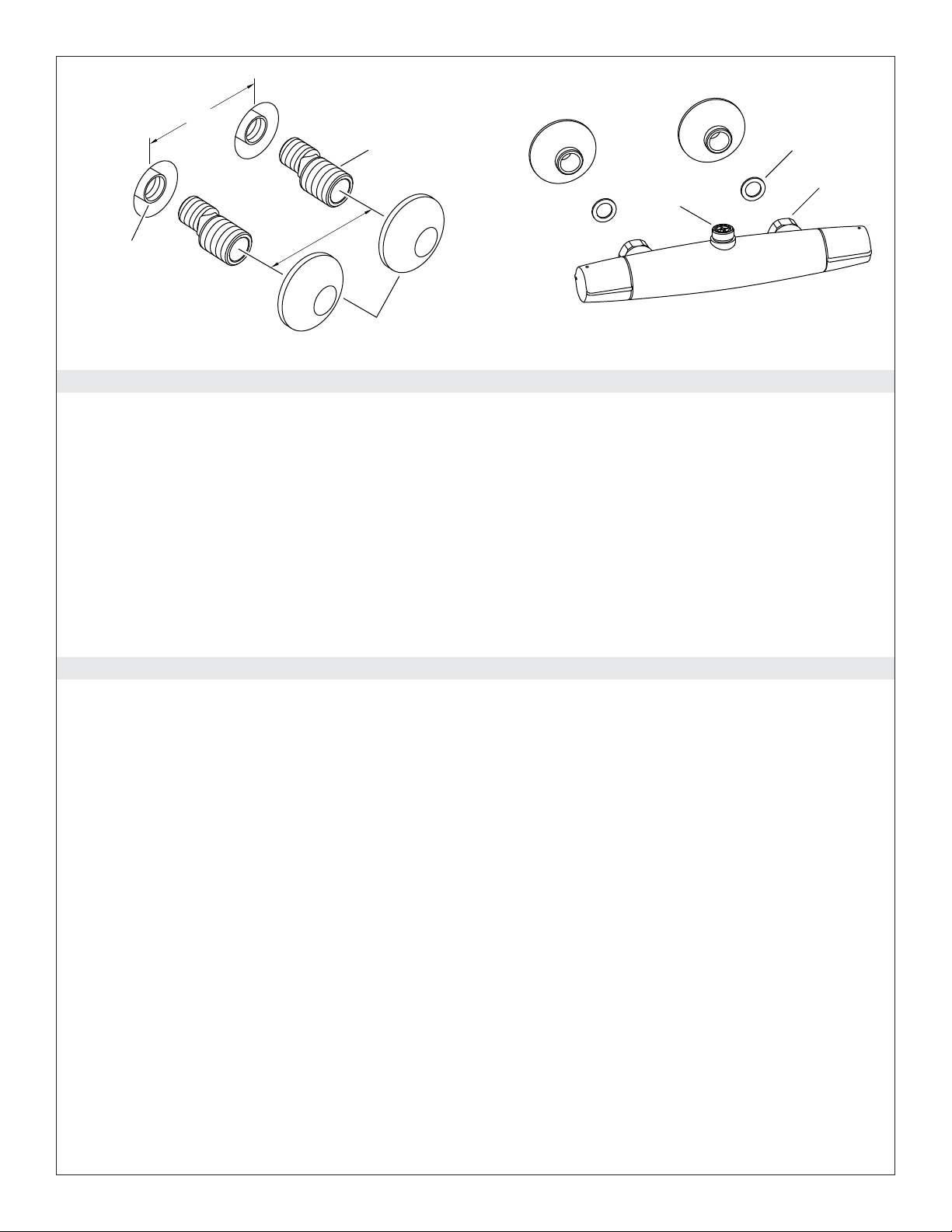

Install the Faucet
NOTE: To perform installation, the installer must provide G½" female supply fiings, spaced 150 mm apart and
horizontal. The supply fiings should be vertical and not extend beyond the finished wall. Locate the hot supply pipe
on the left.
□Flush the water supply pipes thoroughly to remove debris.
□Install the two offset connectors into the hot and cold supply pipes. Use appropriate thread sealants or thread tape on
the pipe threads.
□Adjust the center-to-center distance between the connectors to 150 mm and horizontal.
□Thread the escutcheons onto the connectors until they are flush with the finished wall.
□Place the washers into the nuts.
□Orient the shower faucet outlet upwards, and thread the nuts onto the connectors.
□Tighten the nuts with a strap wrench, or soft cloth between the product and a regular wrench.
Kohler Co. 1124467-M2-B2
Arandela
Washer
Tuerca
Nut
Salida de
la regadera
Outlet
Chapetones
Escutcheons
Fría
Cold
Caliente
Hot
Conectore
Connector
G1/2"
150 mm

Instale el montaje de ancla superior (72678M-7)
□Ensaye la instalación del kit de la barra de desplazamiento para determinar la ubicación del montaje de la ancla
superior.
□Desplace la base en el conector que se inserta en la base alrededor de 26 mm.
□Atornille la base con la llave hexagonal y aprételos.
□Ajuste manualmente la tuerca con la arandela de goma a la salida de la grifería.
□Coloque la base de la grifería sobre la pared terminada.
□Marque el diámetro de la base con un lápiz.
□Afloje la tuerca manualmente, quite la arandela de goma y remueva la barra de regadera.
□Afloje los tornillos con una llave hexagonal. (NOTA: No pierda los tornillos.) Retire la base.
□Marque el punto central del diámetro de la base con un lápiz.
□Perfore un orificio en el punto central como el diámetro de las anclas.
□Presione un ancla en el orificio.
□Asegure la base, mediante un tornillo con arandela, asegúrese que los dos orificios del tornillo de la base estén hacia
debajo de forma vertical.

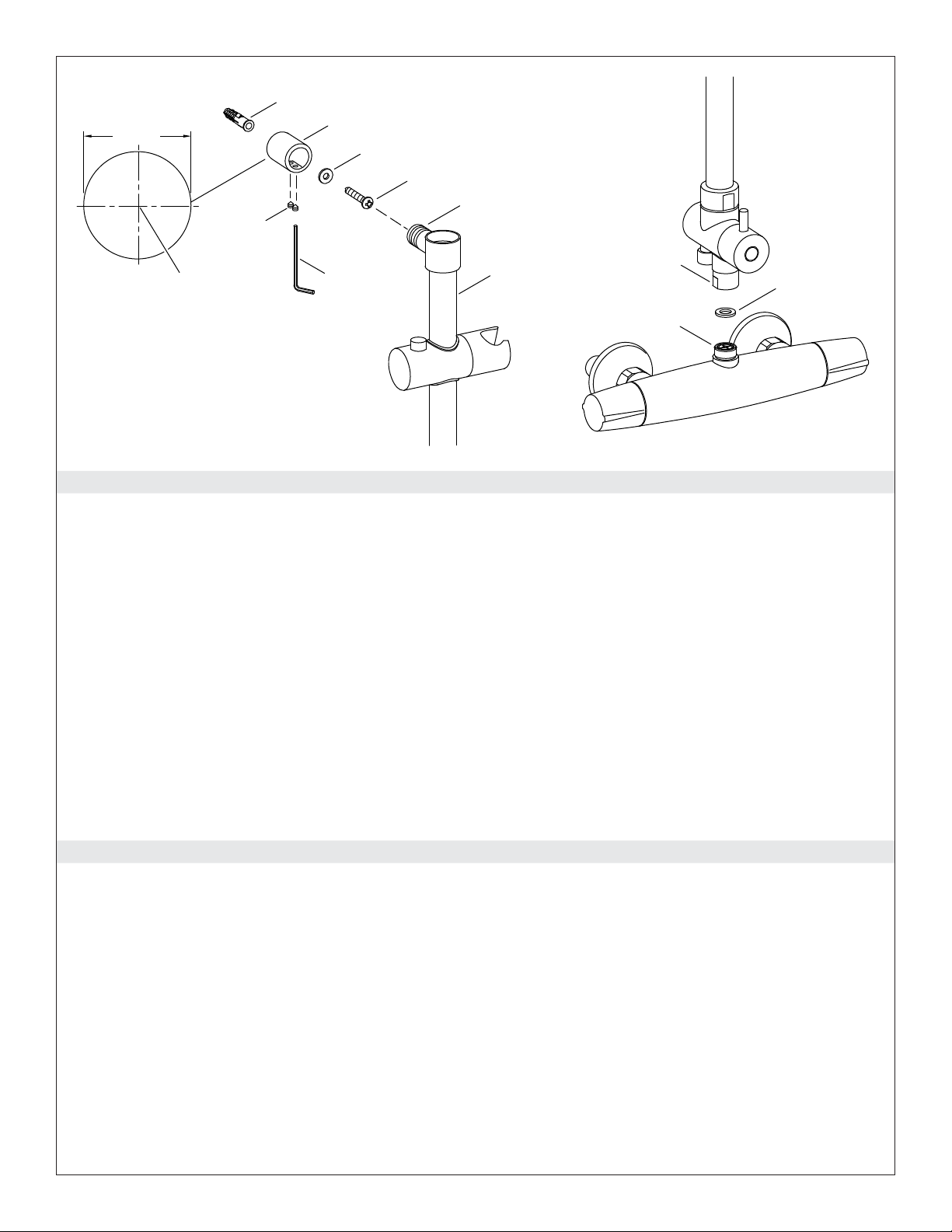

Install the Top Base Assembly (72678M-7)
□Dry fit the slidebar kit to determine the anchor mounting location.
□Slide the base onto the connector approximately 26 mm.
□Thread the setscrews into the base with the hex wrench and tighten.
□Hand-tighten the nut with the washer onto the faucet outlet.
□Place the base against the finished wall.
□Trace the diameter of the base with a pencil.
□Loosen the nut by hand, then remove the washer and slidebar kit.
□Loosen the setscrews with the hex wrench. (NOTE: Do not lose the setscrews.) Remove the base.
□Mark the centerpoint of the base diameter with a pencil.
□Drill a hole on the centerpoint to accommodate the anchor size.
□Press the anchor into the hole.
□Secure the base with the self-tapping screw and washer, making sure the two setscrew holes are facing downwards.
1124467-M2-BKohler Co.3
Ancla
Anchor Base
Base
Llave hexagonal
Hex Wrench
Tornillos
Setscrews
Tornillo
Screw Conector
Connector
Barra desplazamiento
Slidebar
Punto central
Centerpoint
Ø30 mm Arandela
Washer
Arandela
Washer
Tuerca
Nut
Salida
Outlet

Instale el montaje de ancla superior (72678M-B7, 78298M-B7)
□Seleccione una ubicación en la pared para instalar la columna de la regadera de acuerdo a las dimensiones
aproximadas.
□Ensaye la instalación del kit de la barra de desplazamiento para determinar la ubicación del montaje de la ancla
superior.
□Instale el empalme del tubo en el base y aprete los tornillos con una llave hexagonal.
□Desplace el empalme de tubo y el chapetón en el conector.
□Atornille el empalme de tubo con la llave hexagonal y aprételos.
□Ajuste manualmente la tuerca con la arandela de goma a la salida de la grifería.
□Coloque la base de la grifería sobre la pared terminada. (NOTA: La flecha en la base es hacia arriba como se muestra.)
Marque el punto central de los tres orificios del con un lápiz.
□Afloje la tuerca manualmente, quite la arandela de goma y remueva la barra de regadera.
□Afloje los tornillos con una llave hexagonal. (NOTA: No pierda los tornillos.) Retire la base y el empalme de tubo.
□Perfore tres orificios en el punto central como el diámetro de las anclas.
□Presione un ancla en el orificio.
□Asegure la base, mediante un tornillo.

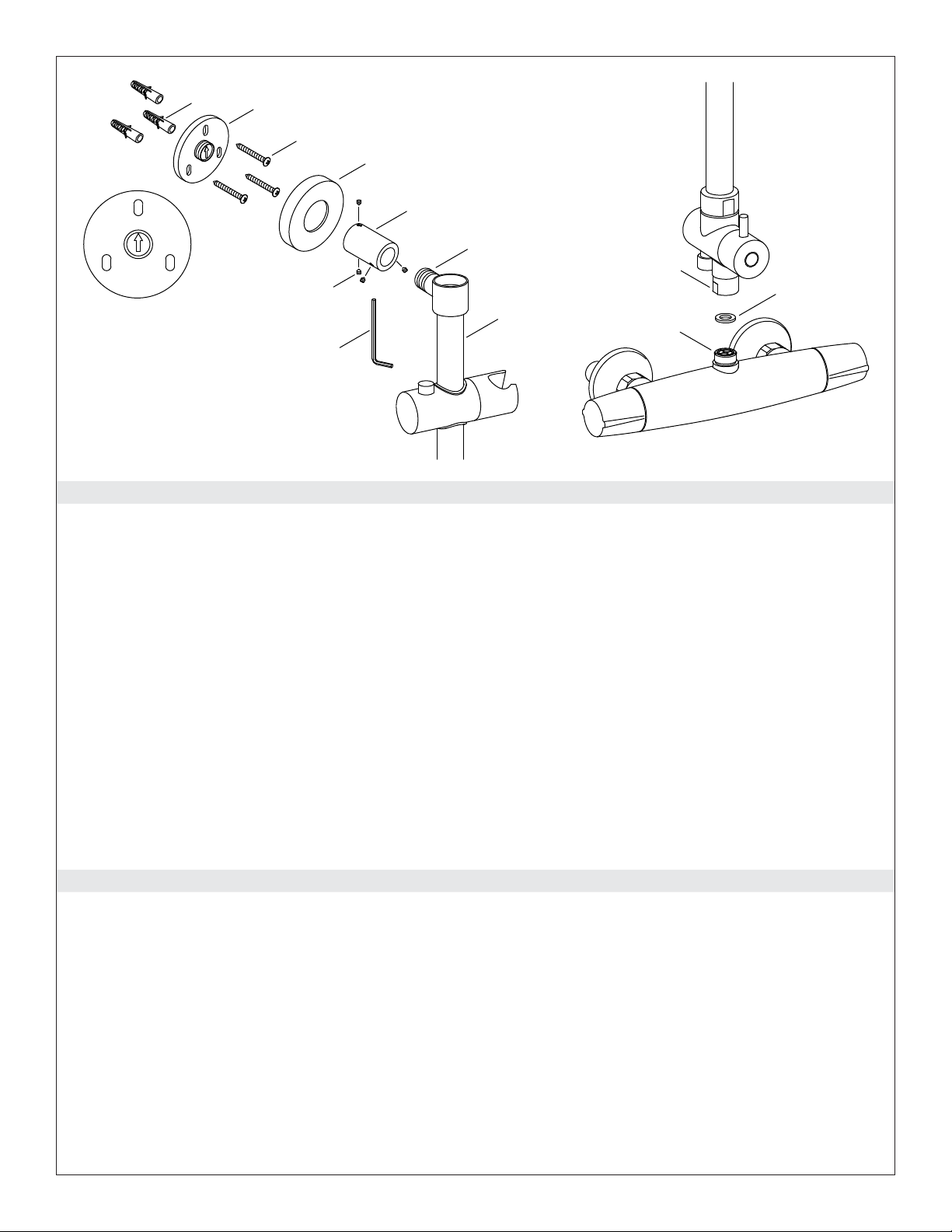

Install the Top Base Assembly (72678M-B7, 78298M-B7)
□Select a location on the wall to install the shower column according to approximate dimensions.
□Dry fit the slidebar kit to determine the anchor mounting location.
□Install the tube to the base and tighten the setscrews with the hex wrench.
□Slide the tube and the escutcheon onto the connector.
□Thread the setscrews into the tube with the hex wrench, and tighten them.
□Hand-tighten the nut with the washer onto the faucet outlet.
□Place the base against the finished wall. (NOTE: Orient the arrow up as shown.) Mark the centerpoint of the three base
holes with a pencil.
□Loosen the nut by hand, then remove the washer and slidebar kit.
□Loosen the setscrews with the hex wrench. (NOTE: Do not lose the setscrews.) Remove the base and tube.
□Drill three holes at the marked locations to accommodate the anchor size.
Kohler Co. 1124467-M2-B4
Tornillo
Screw
Tubo
Tube
Arandela
Washer
Tuerca
Nut
Salida
Outlet
Llave hexagonal
Hex Wrench
Tornillos
Setscrews
Conector
Connector
Barra desplazamiento
Slidebar
Ancla
Anchor Base
Base
Chapetón
Escutcheon

Instalar la barra de soporte
□Retire y deseche la guarda del kit del tubo, entonces instálelo en el kit de la barra de desplazamiento.
□Instale la tuerca en el kit del tubo con una tela suave entre el orificio interno de la tuerca y el kit del tubo.
□Atornille la tuerca en el kit de la barra de desplazamiento con una llave de lengüeta o una tela suave entre la llave
regular y la tuerca.
□72678M-7: Instale el conector a la base.
□72678M-B7, 78298M-B7: Desplace el empalme de tubo y el chapetón en el conector. Instale la barra de desplazamiento
en el base.
□Aprete la tuerca con la arandela de goma a la salida de la grifería.
□Asegúrese de que todos los tornillos estén ajustados.
□72678M-B7, 78298M-B7: Atornille el chapetón hasta que toque la pared.

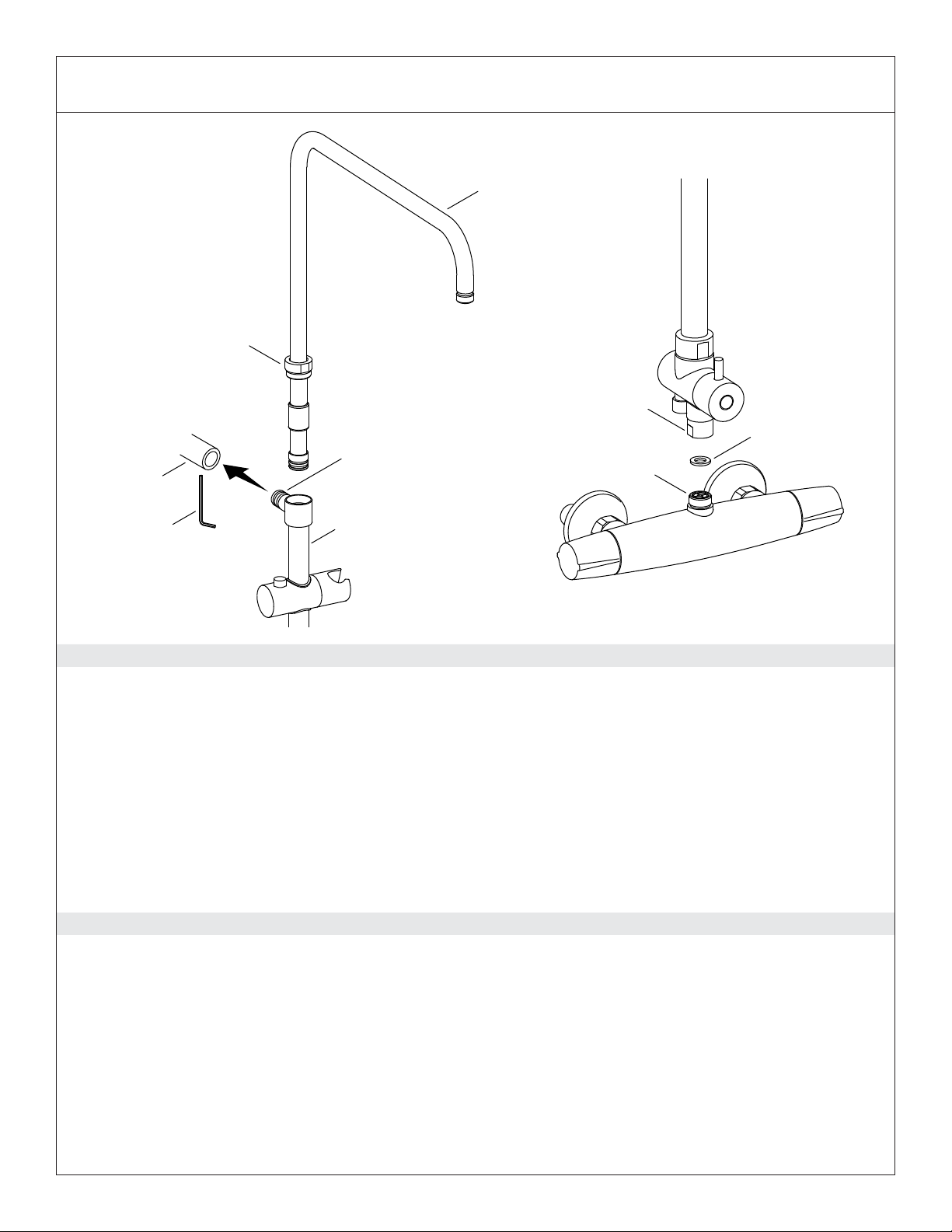

Install the Shower Column
□Remove and discard the guard from the tube kit, then install it into the slidebar kit.
□Install the nut onto the tube kit with soft cloth between the internal hole of the nut and the tube kit.
□Thread the nut onto the slidebar kit with a strap wrench or soft cloth between the nut and regular wrench.
□Hand-tighten the nut with the washer onto the faucet outlet.
□72678M-7: Install the connector onto the base.
□72678M-B7, 78298M-B7: Slide the tube and the escutcheon onto the connector. Secure the slidebar kit to the base.
□Tighten the nut with the washer onto the faucet outlet.
□Make sure all the screws are tight.
□72678M-B7, 78298M-B7: Thread the escutcheon until it is against the wall.
□Press the anchors into the holes.
□Secure the base with the self-tapping screws.
1124467-M2-BKohler Co.5
Arandela
Washer
Tuerca
Nut
Salida
Outlet
Kit de tubo
Tube Kit
Conector
Connector
Tuerca
Nut
Barra desplazamiento
Slidebar
Llave hexagonal
Hex Wrench
Base/Tubo
Base/Tube

Termine la instalación
Instalar la regadera de mano y la manguera
□Gire el maneral del desviador hacia arriba en forma vertical y deje correr el agua fría y caliente durante un minuto
para eliminar cualquier residuo.
□Aprete la manguera a la salida con arandela de filtro.
□Aprete la manguera a la regadera de mano con una arandela.
Instalar el cabezal de regadera (cebollet)
□Gire el maneral del desviador hacia abajo en forma vertical y deje correr el agua fría y caliente durante un minuto
para eliminar cualquier residuo antes de instalar el cabezal.
□Ajuste la regadera/cebolleta en la salida del tubo con una palanca.
Verificación de la instalación
□Asegúrese que todas las conexiones estén apretadas.
□Asegúrese que el maneral este en la posición cerrada.
□Abra el suministro principal de agua y verifique si hay fugas. Repare conforme sea necesario.

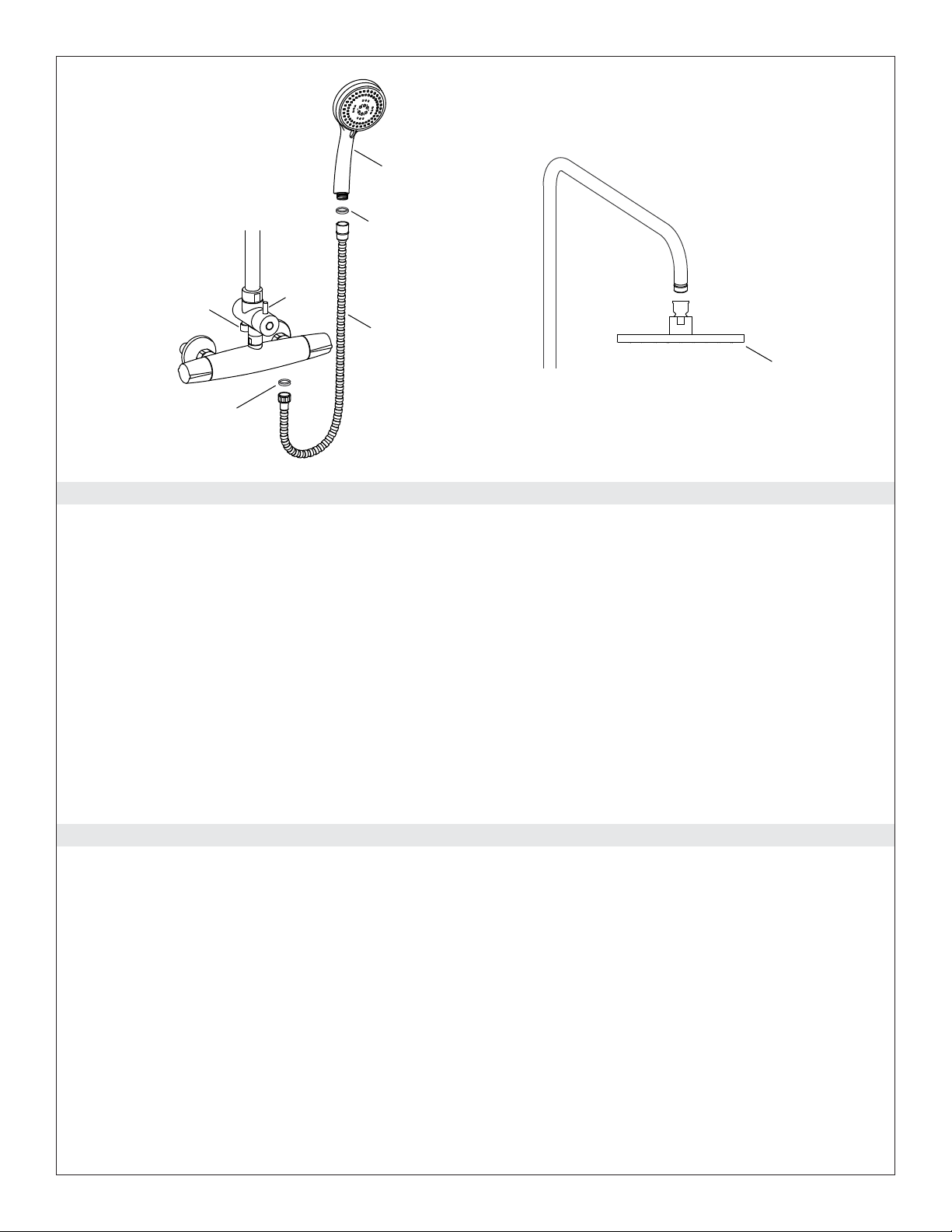

Complete the Installation
Install the Handshower and Hose
□Turn the diverter handle vertically upwards and run hot and cold water for 1 minute to remove any debris.
□Secure the hose to the outlet with the screen washer.
□Tighten the hose to the handshower with the screen washer.
Install the Showerhead
□Turn the diverter handle vertically downwards and run hot and cold water for 1 minute to remove any debris before
installing the showerhead.
□Tighten the showerhead onto the tube kit outlet with a strap wrench.
Installation Checkout
□Ensure that all connections are tight.
□Ensure that the handle is in the offposition.
□Turn on the main water supply, and check for leaks. Repair as needed.
Kohler Co. 1124467-M2-B6
Maneral
Handle
Cabezal regadera
Showerhead
Manguera
Hose
Ducha de mano
Handshower
Arandela
Screen Washer
Arandela
Screen Washer
Salida
Outlet

Cuidado y limpieza
Para obtener los mejores resultados, tenga presente lo siguiente al limpiar su producto KOHLER:
• Siempre pruebe la solución de limpieza en un área oculta antes de aplicarla a toda la superficie. Evite usar productos
en aerosol.
• Limpie con un paño las superficies, y enjuague con agua completa e inmediatamente después de haber aplicado algún
limpiador. Enjuague y seque las superficies cercanas que hayan recibido salpicaduras.
• No deje mucho tiempo los limpiadores en las superficies.
• Utilice una esponja humedecida, o un paño suave y húmedo. Para limpiar las superficies nunca utilice materiales
abrasivos, como cepillos o estropajos de tallar.
Care and Cleaning
For best results, keep the following in mind when caring for your KOHLER product:
• Always test your cleaning solution on an inconspicuous area before applying to the entire surface.
• Wipe surfaces clean and rinse completely with water immediately after cleaner application. Rinse and dry any
overspray that lands on nearby surfaces.
• Do not allow cleaners to sit or soak on the surface.
• Use a soft, dampened sponge or cloth. Never use an abrasive material such as a brush or scouring pad to clean
surfaces.
Instrucciones de operación
□Ambos manerales se abren girándolos hacia abajo, para cerrarlos girar hacia arriba.
Maneral del desviador
□Gire el maneral del desviador hacia arriba en forma vertical, el agua fluirá desde el rociador de mano
□Gírelo hacia abajo en forma vertical, el cabezal de la regadera funcionará
□Gírelo y colóquelo en medio de la posición vertical de arriba y la posición vertical de abajo, el agua fluirá del cabezal
de la regadera y la regadera de mano al mismo tiempo.
Operating Instructions
□Both faucet handles open by turning downwards, and close by turning upwards.
Diverter Handle
□Turn the diverter handle vertically upwards to turn on the handshower.
□Turn the handle vertically downwards to turn on the showerhead.
□Turn the handle vertically between the up and down position to flow water from both the showerhead and the
handshower.
1124467-M2-BKohler Co.7

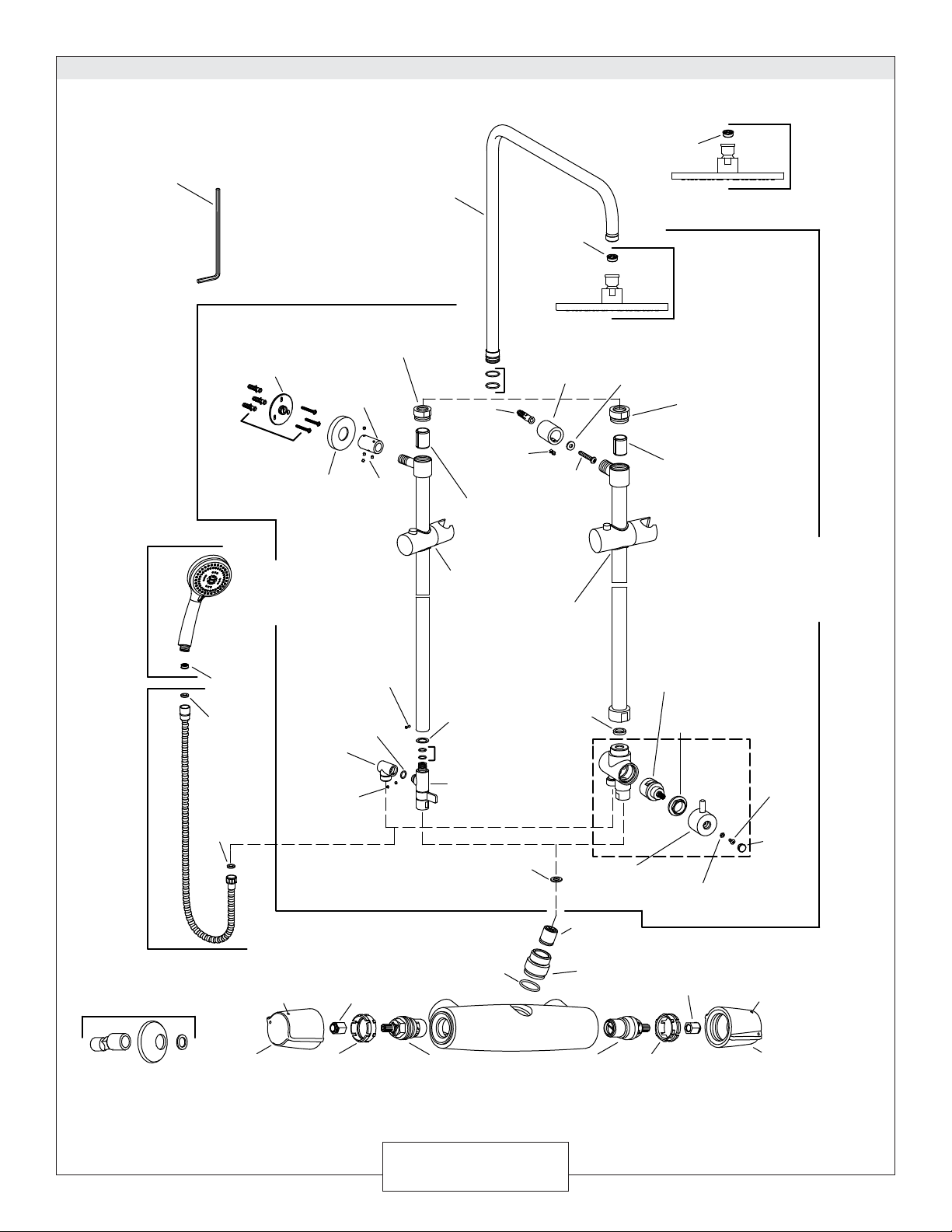

83275
Tornillo
Screw
1061576
Kit de Tornillo
Screw Kit
1196621**
Chapetón
Escutchoen
1196609**
Tuerca
Nut
1196622**
Tubo
Tube
1196610
Base
Base
(72678M-7,
72678M-B7)
1129958**
Cabezal de
la Regadera
Showerhead
1030624
Regulador de Flujo
Flow Regulator
1183428**
Ducha de
mano
Handshower
1030624
Restrictor
Restrictor
1222760**
Columna de la Regadera
Shower Column
(72678M-B7, 78298M-B7)
1183179**
Codo
Elbow
870921
Anillo O
O-Ring
832751
Tornillo
Screw
1109471**
Soporte
Bracket
880010
Arandela
Washer
832751
Tornillo
Screw
870921
Anillo O
O-Ring
1196628
Arandela
Washer
1194759**
Estuche del Desviador
Diverter Kit
831727**
Manguera
Hose
1180884**
Kit de Conexión
Connection Kit
3007075
Arandela
Washer
880010
Arandela
Washer
870721
Anillo O
O-Ring
864922**
Cojinete
Bush
831752
Válvula de Verificación
Check Valve
833405
Válvula
Valve
871413
Clavija Roja
Red Pin
871132
Adaptador
Adapter
3002320**
Maneral
Handle
870916
Anillo de Trinquete
Rachet Ring
871412
Clavija Azul
Blue Pin
834677
Válvula
Valve
3002320**
Maneral
Handle
871132
Adaptador
Adapter
870916
Anillo de Trinquete
Rachet Ring
1111579**
Kit del maneral
Handle Kit 832940
Arandela de Bloqueo
Lock Washer
831931
Tornillo
Screw
834401**
Tapa
Cap
1137478**
Tuerca
Nut
1153165**
Estuche del
Desviador
Diverter Kit
1169330
Arandela
Washer
1173737
Válvula del Desviador
Diverter Valve
1109471**
Soporte
Bracket
1092935
Arandela
Washer
1121285
Manguito de la
Abrazadera
Clamp sleeve
11145849**
Columna de la
Regadera
Shower Column
(72678M-7)
1109469
Tornillo
Screw
3013706
Tornillo
Screw
1082904
Ancla
Anchor
833730 (72678M-7)
1046290 (72678M-B7, 78298M-B7)
Llave Hexagonal
Hex Wrench
1121285
Manguito de la
Abrazadera
Clamp sleeve
1121286**
Tuerca
Nut
870992
Anillo O
O-Ring
1121284**
Base
Base
1122927**
Cabezal de
la Regadera
Showerhead
1030624
Regulador de Flujo
Flow Regulator
1121294**
Kit de Tubo
Tube Kit (78298M-B7)
©2017 Kohler Co. 1124467-M2-B
USA/Canada: 1-800-4KOHLER
México: 001-800-456-4537
kohler.com
Refacciones / Service Parts
