Kohler Purist K-T14428 User manual

Installation Guide
Bath/Deck Mount Faucet
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page ″Français-1″
Español, página ″Español-1″
K-T14428 K-T14429
K-14430
1016271-2-C

Tools and Materials
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.
Before You Begin
Please read all instructions before you begin.
Shut off the water supply.
Observe all local plumbing and building codes.
The valve is sold separately. Please read the instructions packed
with the valve for installation procedures.
Complete the finished deck material before installing.
Before installation, unpack the new faucet trim and inspect it for
damage. Return it to the carton until installation.
Kohler Co. reserves the right to make revisions in the design of
faucets without notice, as specified in the Price Book.
Adjustable
Wrench • Rag
Plus:
Tube Cutter
Tape
Measure
Hex
Wrench Assorted
Screwdrivers
File
Plumbers
Putty
1016271-2-C 2 Kohler Co.

1. Install Spout
CAUTION: Risk of product damage. Use care when installing
the spout assembly to prevent damage to the O-ring seal.
NOTE: If your installation is on a tile-covered rough deck, slide a
brass washer, flat side facing forward, onto the supply tube. The
brass washer is supplied with the spout. This washer is not needed
for rim/finished deck installations.
Wrap a towel around the pipe plug and carefully remove it.
Remove the plaster guard from the spout supply tube.
Cut off the spout supply tube 1-1/4″(3.2 cm) above the rim,
finished deck or tile.
Remove all burrs from the supply tube.
Loosen the setscrews in the sleeve.
Using a twisting motion, install the sleeve on the spout supply
tube until it contacts the deck or washer.
Align the sleeve with the setscrews offset from the center (not
facing directly forward or backward) of the supply tube.
Tighten the setscrews.
Position the spout on the sleeve, and carefully press down until
the spout contacts the finished deck.
Align the spout as desired, and tighten the setscrew.
Insert the plug button (if included) over the setscrew, flush with
the spout surface.
Spout
O-Ring
Plug Button
Setscrew
Setscrew
Sleeve
Kohler Co. 3 1016271-2-C

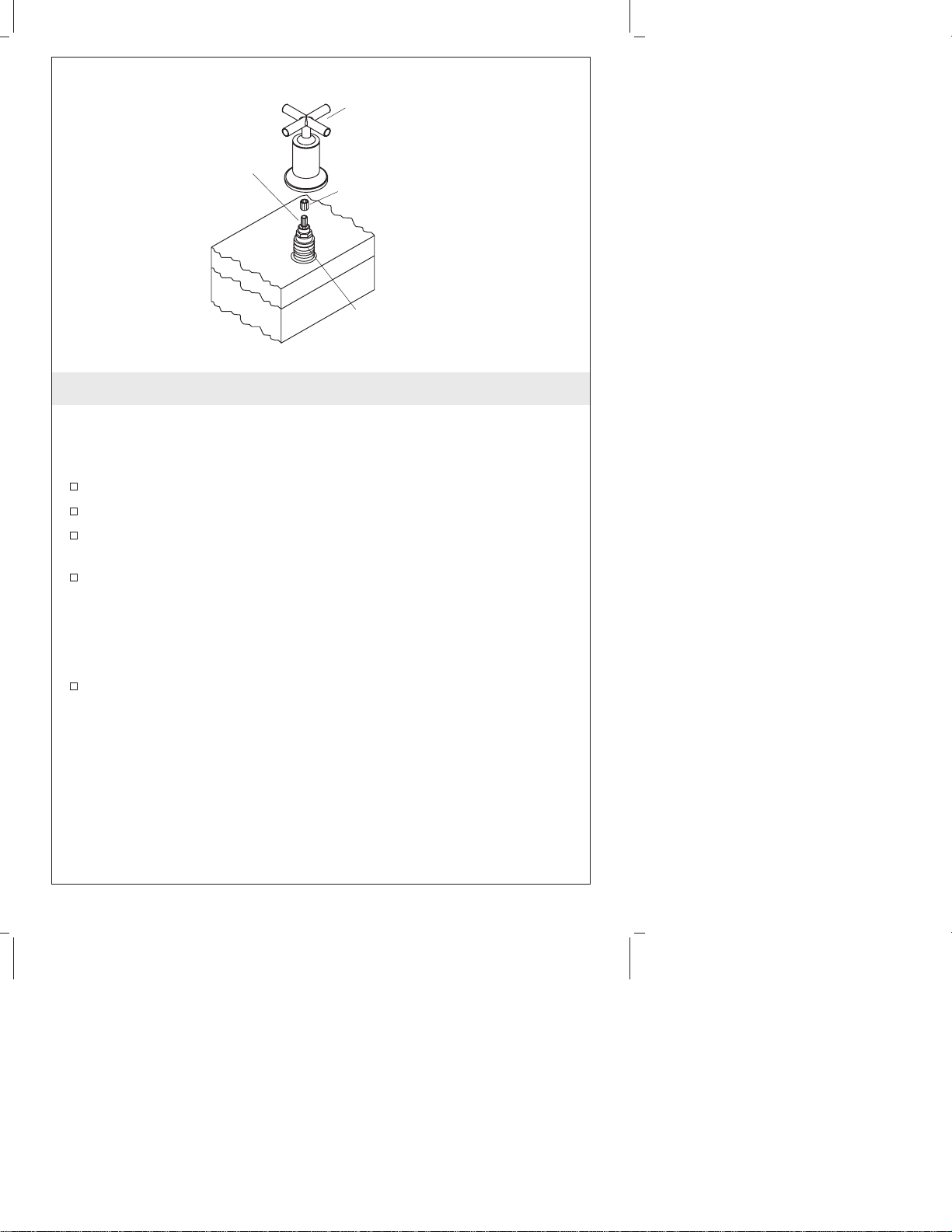

2. Install Handles
NOTE: There are different handle styles available for this product.
Only one style of handle is shown. Installation of all handle styles is
identical.
Remove the plaster guards.
Close the valves (hot = clockwise, cold = counterclockwise).
Install a stem extension onto each valve stem spline. Make sure
that the splines are engaged.
Thread a handle assembly onto each valve body. Make sure the
splines in the handle and stem extension are engaged.
NOTE: The spline adapter allows fine adjustment of the handle
alignment. To adjust, remove the handle and reposition the spline
adapter.
Reinstall the handle and check the alignment. Repeat until the
handle alignment is satisfactory.
Handle
Assembly
Valve Stem
Spline Stem
Extension
Valve
Body
1016271-2-C 4 Kohler Co.

3. Complete the Installation
Turn off the water (hot = clockwise, cold = counterclockwise).
Remove the aerator assembly.
Turn on the main water supply and check for leaks.
Turn on the hot and cold valves and run water through the spout
to remove debris. Check for leaks.
Turn off the hot and cold valves.
Remove any debris from the aerator.
Reinstall the aerator assembly.
Aerator
Kohler Co. 5 1016271-2-C

Guide d’installation
Robinet montage sur baignoire/comptoir
Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de
téléphone et notre adresse du site internet sont au verso. Merci encore
d’avoir choisi la compagnie Kohler.
Avant de commencer
Veuillez lire toutes les instructions avant de commencer.
Couper l’alimentation d’eau.
Respecter tous les codes de plomberie et de bâtiment locaux.
La valve est vendue séparément. Veuillez s’il vous plaît lire les
instructions d’installation emballées avec la valve.
Compléter le matériau du comptoir fini avant d’installer.
Avant l’installation, déballer la garniture du nouveau robinet et
l’examiner pour en déceler tout dommage. Remettre le robinet
dans l’emballage jusqu’à l’installation.
Cléà
molette • Chiffon
Plus:
Coupe-tubes
Mètre
ruban
Clé
hexagonale Tournevis
assortis
Lime
Mastic de
plombier
Kohler Co. Français-1 1016271-2-C

Avant de commencer (cont.)
Kohler Co. se réserve le droit d’apporter toutes modifications au
design des robinets et ceci sans préavis, comme spécifié dans le
catalogue des prix.
Kohler Co. Français-2 1016271-2-C

1. Installer le bec
ATTENTION : Risque d’endommagement du produit. Travailler
avec soin lors de l’installation de l’ensemble du bec afin d’éviter
d’endommager le joint torique.
REMARQUE : Dans les cas d’installations sur comptoir brut carrellé,
glisser une rondelle en laiton, le côté plat dirigé vers l’avant, sur le
tube d’alimentation. La rondelle en laiton est fournie avec le bec.
Cette rondelle n’est pas nécessaire pour des installations sur
rebord/comptoir fini.
Enrouler une serviette autour du bouchon du tuyau et le retirer
doucement.
Retirer le renfort de plâtre du tube d’alimentation du bec.
Couper le tube d’alimentation du bec à 1-1/4″(3,2 cm) au-dessus
du rebord, du comptoir fini ou du carrelage.
Retirer toutes ébarbures du tube d’alimentation.
Dévisser les vis de retenue sur le manchon.
Par un mouvement de torsion, installer le manchon sur le tuyau
d’alimentation du bec jusqu’au contact avec le comptoir ou la
rondelle.
Aligner le manchon avec les vis de retenues contre balancées du
centre (ne faisant pas directement face vers l’avant ou l’arrière)
du tube d’alimentation.
Serrer les vis de retenue.
Bec
Vis de
retenue
Vis de
retenue
Manchon
Joint
torique
Bouchon
1016271-2-C Français-3 Kohler Co.

Installer le bec (cont.)
Positionner le bec sur le manchon, et presser délicatement vers le
bas jusqu’à ce que le bec touche le comptoir fini.
Aligner le bec selon le désir et serrer la vis de retenue.
Insérer le bouchon (si inclus) sur la vis de retenue, à égalité avec
la surface du bec.
Kohler Co. Français-4 1016271-2-C

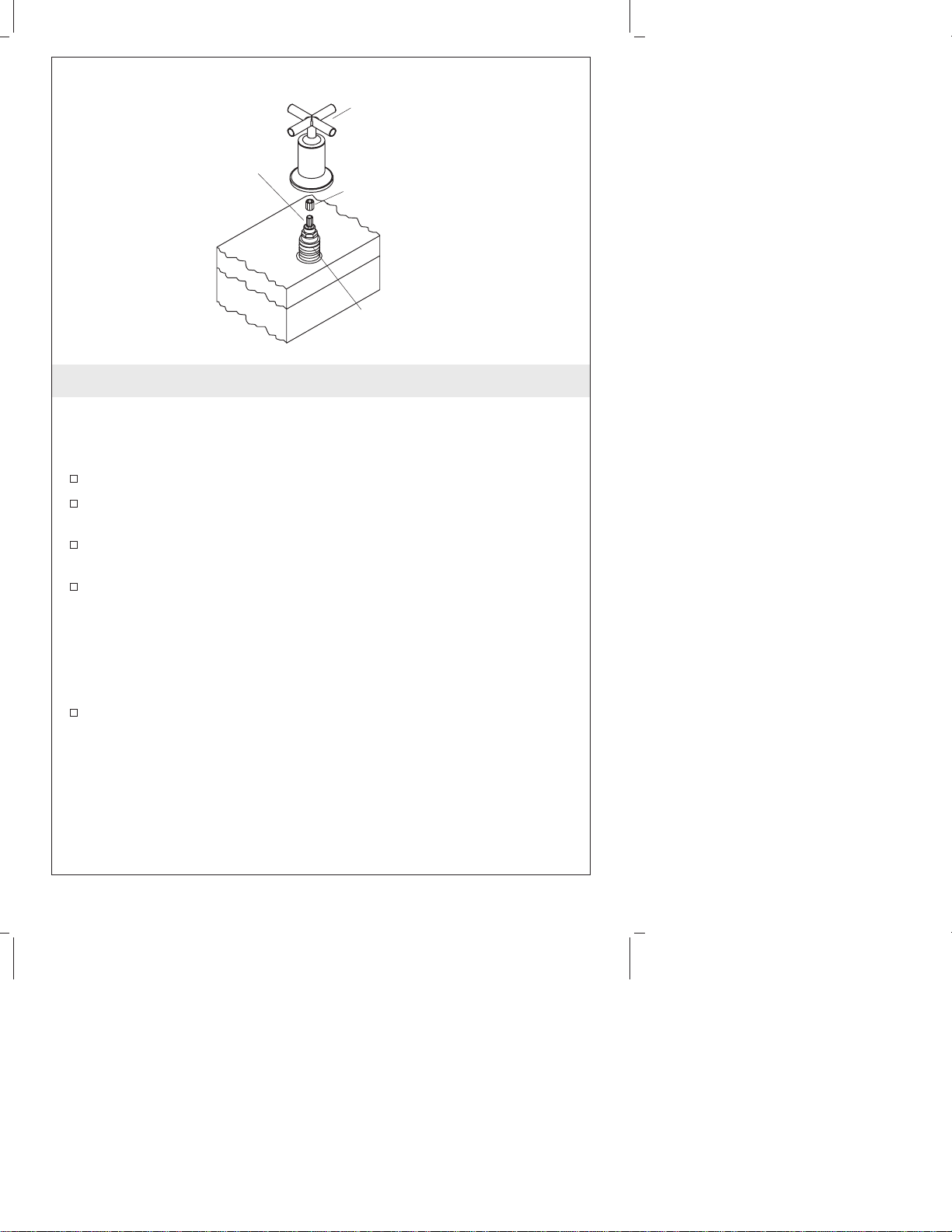

2. Installer les poignées
REMARQUE : Il y a des styles de poignée différents disponibles
pour ce produit. Un seul style de poignée est montré uniquement.
L’installation de tous les styles de poignée est identique.
Retirer les renforts en plâtre.
Fermer les valves (chaud = vers la droite, froid = vers la gauche).
Installer une extension de tige sur chaque tige à ranure de valve.
S’assurer que les ergots soient logés.
Visser l’ensemble de poignée sur chaque corps de valve. S’assurer
que les cannelures de la poignée et que l’extension de la tige
soient engagées.
REMARQUE : L’adaptateur à cannelures permet un alignement
minutieux de la poignée. Pour ajuster, retirer la poignée et
repositionner l’adaptateur à cannelures.
Réinstaller la poignée et vérifier l’alignement. Répéter jusqu’à ce
que l’alignement de la poignée soit satisfaisant.
Cannelure
de tige de
valve
Corps de
la valve
Extension
de la tige
Ensemble de
poignée
1016271-2-C Français-5 Kohler Co.

3. Compléter l’installation
Couper l’alimentation d’eau (chaud = vers la droite, froid = vers
la gauche).
Retirer l’ensemble de l’aérateur.
Ouvrir l’alimentation d’eau principale et vérifier s’ilyades
fuites.
Ouvrir les valves d’eau chaude et froide et faire couler l’eau à
travers le bec pour chasser tous les débris. Vérifier s’ilyades
fuites.
Fermer les valves d’eau chaude et froide.
Nettoyer l’aérateur de tous débris.
Réinstaller l’ensemble de l’aérateur.
Aérateur
Kohler Co. Français-6 1016271-2-C

Guía de instalación
Grifería de montaje en cubierta o bañera
Herramientas y materiales
Gracias por elegir los productos de Kohler
Apreciamos su elección por la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestra página web se
encuentran en la última página. Gracias nuevamente por escoger a
Kohler.
Antes de comenzar
Lea todas las instrucciones antes de comenzar.
Cierre el suministro principal de agua.
Cumpla con todos los códigos locales de plomería y de
construcción.
La válvula se vende por separado. Lea las instrucciones incluidas
con la válvula para obtener los procedimientos de instalación.
Termine el revestimiento de la cubierta antes de comenzar la
instalación.
Llave
ajustable • Trapo
Más:
Cortatubos
Cinta
métrica
Llave
hexagonal Surtido de
destornilladores
Lima
Masilla de
plomería
Kohler Co. Español-1 1016271-2-C

Antes de comenzar (cont.)
Antes de la instalación, desembale la guarnición de la grifería
nueva y revísela para asegurarse que no esté dañada. Vuelva a
colocarla en la caja hasta que la instale.
La empresa Kohler se reserva el derecho de modificar el diseño
de la grifería sin previo aviso, tal como se especifica en la lista de
precios.
Kohler Co. Español-2 1016271-2-C

1. Instale el surtidor
PRECAUCIÓN: Riesgo de daños al producto. Tenga cuidado al
instalar el montaje del surtidor para no causar daños al sello del
empaque de anillo (O-ring).
NOTA: Si la instalación se realiza sobre una cubierta no acabada
revestida de azulejos, deslice una arandela de latón por el tubo de
suministro, con el lado plano orientado hacia el frente. La arandela
de latón viene incluida con el surtidor. La arandela no es necesaria
para instalaciones en cubierta acabada o borde de la bañera.
Envuelva una toalla alrededor del tapón del tubo y extráigalo con
cuidado.
Retire el protector de yeso del tubo de suministro del surtidor.
Corte 1-1/4″(3,2 cm) del tubo de suministro del surtidor por
encima del borde, la cubierta acabada o el azulejo.
Elimine todas las rebabas del tubo de suministro.
Afloje los tornillos de fijación en la manga.
Instale la manga en el tubo de suministro del surtidor girándola
hasta que haga contacto con la arandela o cubierta.
Alinee la manga con los tornillos de fijación descentrados (sin
estar orientados hacia el frente o hacia atrás) del tubo del
surtidor.
Apriete los tornillos de fijación.
Tornillo de
fijación
Tornillo de
fijación
Empaque
de anillo
(O-Ring)
Surtidor
Tapón
Manga
1016271-2-C Español-3 Kohler Co.

Instale el surtidor (cont.)
Coloque el surtidor en la manga y presione hacia abajo con
cuidado hasta que el surtidor esté en contacto con la cubierta
acabada.
Alinee el surtidor a la posición deseada y apriete el tornillo de
fijación.
Inserte el tapón (si está incluido) sobre el tornillo de fijación, al
ras con la superficie del surtidor.
Kohler Co. Español-4 1016271-2-C

2. Instale las manijas
NOTA: Hay diversos estilos de manijas disponibles para este
producto. Sólo se ha ilustrado un estilo de manija. La instalación de
todos los estilos de manijas es idéntica.
Retire los protectores de yeso.
Cierre las válvulas (agua caliente=aladerecha, agua fría=ala
izquierda).
Instale una extensión de espiga en las ranuras de la espiga de
cada válvula. Asegúrese de que las ranuras estén engranadas.
Enrosque un montaje de manija en cada cuerpo de válvula.
Verifique que las ranuras en la manija y en la extensión de la
espiga estén engranadas.
NOTA: El adaptador de ranuras permite realizar ajustes en la manija
para alinearla. Para ajustarla, retire la manija y vuelva a colocar el
adaptador de ranuras.
Reinstale la manija y verifique la alineación. Repita esta operación
hasta obtener una alineación satisfactoria de la manija.
Ranuras de
la espiga de
válvula
Cuerpo de
válvula
Extensión
de espiga
Montaje
de manija
1016271-2-C Español-5 Kohler Co.

3. Termine la instalación
Cierre el agua (caliente = derecha, fría = izquierda).
Retire el montaje del aireador.
Abra el suministro principal de agua y verifique que no haya
fugas.
Abra las válvulas del agua fría y caliente y deje correr el agua por
el surtidor para eliminar los residuos. Verifique que no haya
fugas.
Cierre las válvulas del agua fría y caliente.
Elimine los desechos del aireador.
Vuelva a instalar el montaje del aireador.
Aireador
Kohler Co. Español-6 1016271-2-C

1016271-2-C

1016271-2-C

USA: 1-800-4-KOHLER
Canada: 1-800-964-5590
México: 001-877-680-1310
kohler.com
©2005 Kohler Co.
1016271-2-C
