Kohler K-T15806 User manual

Installation Guide
Bath/Deck Mount Faucet Trim
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page“ Français-1”
Español, página“ Español-1”
K–T15806
1007778-2-C

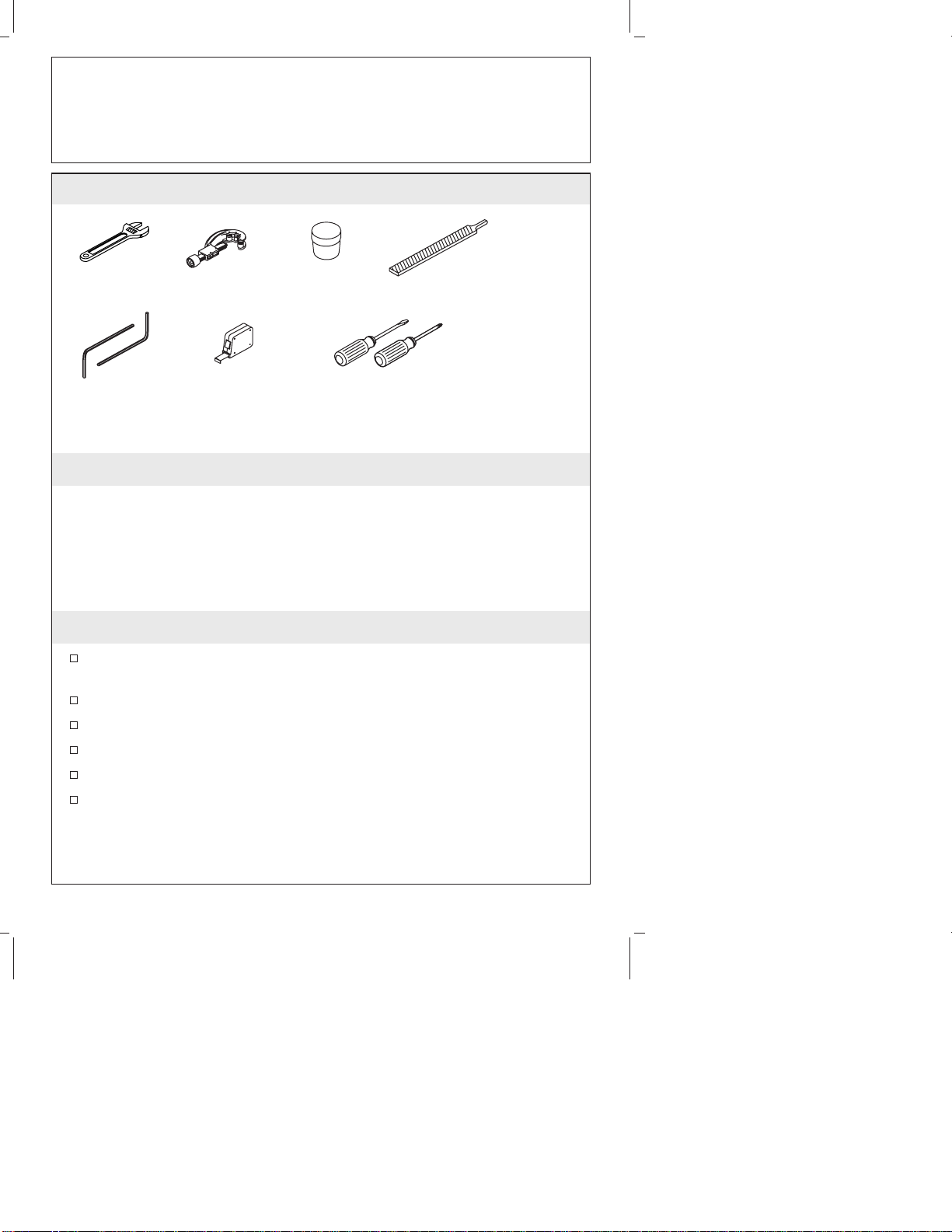

Tools and Materials
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.
Before You Begin
The valve is sold separately. Please read the instructions packed
with the valve for installation procedures.
Please read all instructions before you begin.
Shut off the main water supply.
Observe all local plumbing and building codes.
Complete the finished deck material before installing.
Before installation, unpack the new faucet trim and inspect it for
damage. Return it to the carton until installation.
Kohler Co. reserves the right to make revisions in the design of
faucets without notice, as specified in the Price Book.
Adjustable
Wrench • Rag
Plus:
Tube Cutter
Tape
Measure
Hex
Wrench Assorted
Screwdrivers
File
Plumbers
Putty
1007778-2-C 2 Kohler Co.

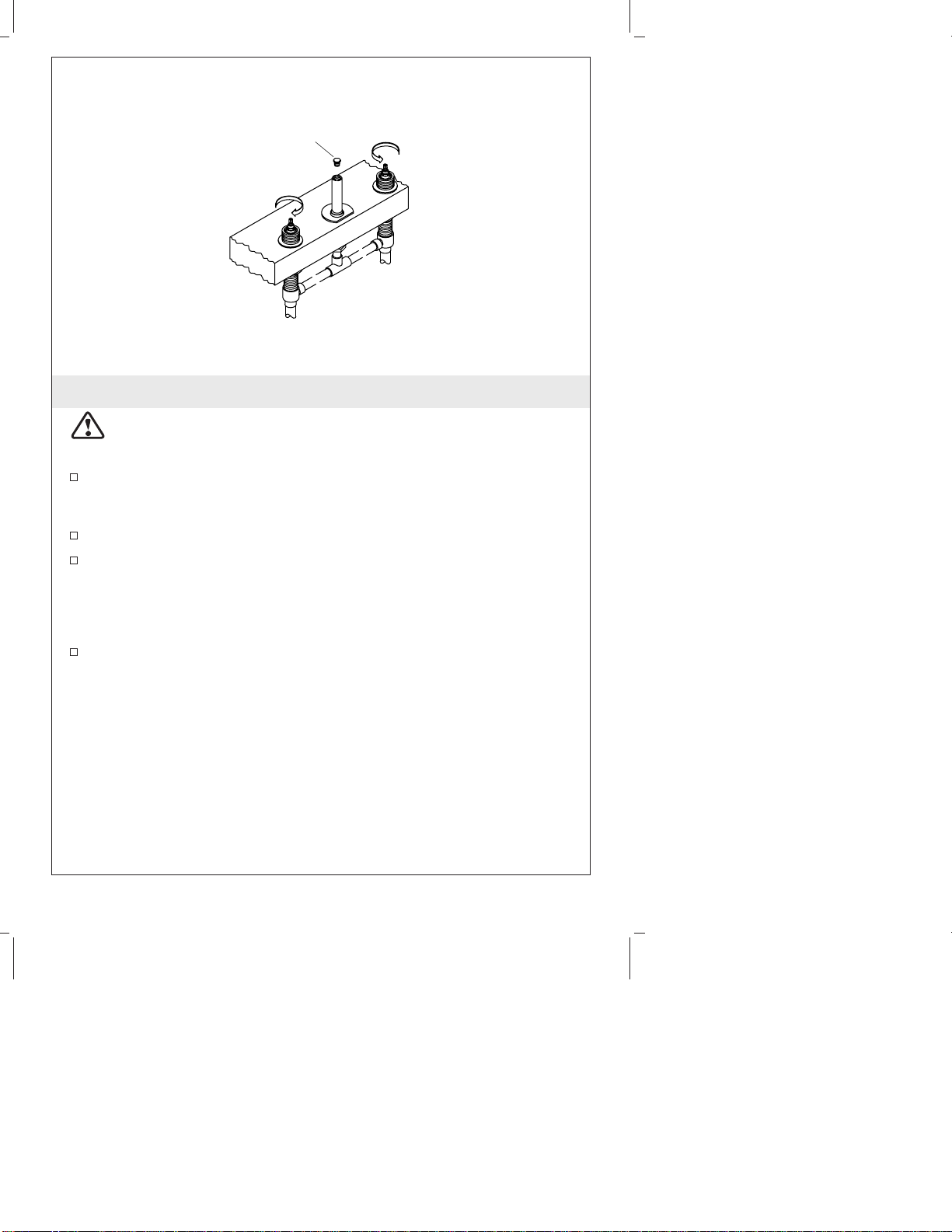

1. Remove the Pipe Plug
WARNING: Risk of personal injury. Lines may be pressurized.
Do not lean over the pipe plug when turning or removing the
plug.
Make sure the valves are closed (cold = fully counterclockwise;
hot = fully clockwise).
Turn off the main water supply.
Wrap a rag around the pipe plug to prevent water spray.
IMPORTANT! Water may purge from the supply tube when you
remove the plug.
Carefully remove the pipe plug.
Pipe Plug
Close
Hot
Close
Cold
Kohler Co. 3 1007778-2-C

2. Prepare for Spout installation
NOTE: Before installing the spout sleeve assembly, make sure the
O-ring is properly positioned in the groove on the outside of the
sleeve.
Back off the setscrews in the spout sleeve assembly.
With a twisting motion, place the spout sleeve assembly over the
spout supply assembly and push down to the deck surface.
Align the sleeve with the setscrews offset from the center (not
facing directly forward or backward) of the supply tube.
Tighten the setscrews.
If the spout supply tube needs to be cut, cover the spout sleeve
assembly before cutting to prevent the chips from being lodged in
the O-ring.
Measure and cut off the supply tube 1/2” (1.3 cm) maximum
above the top of the spout sleeve assembly.
Remove all burrs from the supply tube to prevent damage to the
O-ring seal on the sleeve.
Uncover the spout sleeve assembly.
Carefully clean off any debris.
Purge the spout supply tube of debris.
Setscrews
Spout
Supply
Tube
Spout Sleeve
Assembly Spout Supply
Tube
O-Ring
1/2"
(1.3 cm)
Max.
Spout Sleeve
Assembly
1007778-2-C 4 Kohler Co.

3. Install the Spout
IMPORTANT! Keep the spout supply tube clean above the finished
deck to avoid damage to the O-ring seal.
Apply a ring of plumbers putty or other sealant around the
underside of the spout base according to the manufacturer’s
instructions.
Position the spout on the sleeve, and carefully press down until
the spout contacts the finished deck.
Align the spout as desired, and tighten the setscrew.
Insert the plug button (if included) over the setscrew, flush with
the spout surface.
Setscrew
O-Ring
O-Ring
Plug
Button
Spout
Supply Tube
Spout
Sleeve
Assembly
Kohler Co. 5 1007778-2-C

4. Install the Stem Adapters
Remove the plaster guards.
Close the valves (hot = clockwise, cold = counterclockwise).
Install a spline adapter to each valve stem.
Thread an escutcheon over each sidebody extension until it
bottoms out. Hand tighten.
Choose the appropriate size stem adapters based on the finished
deck/tile thickness. The sizes are as follows: small deck,0–1/4″
(6 mm), medium deck 1/4″(6 mm) – 3/4″(1.9 cm), and large
decks 3/4″(1.9 cm) – 1-1/4″(3.2 cm) thick. Use a small stem
adapter for rim and non-tiled deck applications.
Place the stem adapter into the sidebody extension and push it
down over the spline adapter. Position the stem adapters with the
rounded surface (″D″) positioned as shown.
To realign the stem adapters remove them, then remove and
rotate the spline adapter until the desired alignment is found.
Spline Adapter
Escutcheon
Small Stem
Adapter
Large Stem
Adapter
Medium Stem
Adapter
Small Stem Adapter
Escutcheon
Spline Adapter
Note Direction of "D" on
Stem Adapter
1007778-2-C 6 Kohler Co.

5. Install the Handles
Use a small screwdriver to place a retaining ring over the stem
adapters inside each sidebody extension.
Assemble euro, cross, stacked, and lever style handles by aligning
the ″D″shape of the valve stem and hole in handle.
For lever handles, ensure the O-ring is behind the threads.
Secure the handles with a screw.
Escutcheon
Top View
Stem
Adapter
Sidebody
Extension
Retaining
Ring
Bonnet
Cross
ScrewScrew
Euro
Inset
Screw
Lever
O-Ring
Kohler Co. 7 1007778-2-C

6. Complete the Installation
Turn off the water (hot = clockwise, cold = counterclockwise).
Remove the aerator assembly.
Turn on the main water supply and check for leaks.
Turn on the hot and cold valves and run water through the spout
to remove debris. Check for leaks.
Turn off the hot and cold valves.
Reinstall the aerator assembly.
Spout
Aerator
1007778-2-C 8 Kohler Co.

Guide d’installation
Garniture de robinet montage sur
baignoire/comptoir
Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de
téléphone et notre adresse du site internet sont au verso. Merci encore
d’avoir choisi la compagnie Kohler.
Avant de commencer
La valve est vendue séparément. Veuillez s’il vous plaît lire les
instructions d’installation emballées avec la valve.
Veuillez lire toutes les instructions avant de commencer.
Couper l’alimentation d’eau principale.
Respecter tous les codes de plomberie et de bâtiment locaux.
Compléter le matériau du comptoir fini avant d’installer.
Avant l’installation, déballer la garniture du nouveau robinet et
l’examiner pour en déceler tout dommage. Remettre le robinet
dans l’emballage jusqu’à l’installation.
Cléà
molette • Chiffon
Plus:
Coupe-tubes
Mètre
ruban
Clé
hexagonale Tournevis
assortis
Lime
Mastic de
plombier
Kohler Co. Français-1 1007778-2-C

Avant de commencer (cont.)
Kohler Co. se réserve le droit d’apporter toutes modifications au
design des robinets et ceci sans préavis, comme spécifié dans le
catalogue des prix.
1007778-2-C Français-2 Kohler Co.

1. Retirer le bouchon du tube
AVERTISSEMENT : Risque de blessure corporelle. Les
canalisations peuvent être pressurisées. Ne pas se pencher sur le
bouchon du tube au moment de le tourner et de le retirer.
S’assurer que les robinets soient fermés (côté froid complètement
vers la gauche, côté chaud complètement vers la droite).
Fermer l’alimentation d’eau principale.
Enrouler une serviette autour du bouchon du tube pour
empêcher l’eau de gicler.
IMPORTANT ! L’eau pourrait s’écouler du tube d’alimentation
d’eau lorsque le bouchon est retiré.
Retirer le bouchon de tuyau avec précaution.
Bouchon
du tuyau
Fermer l'eau
chaude
Fermer
l'eau froide
Kohler Co. Français-3 1007778-2-C

2. Se préparer pour l’installation du bec
REMARQUE : Avant d’installer l’ensemble du manchon du bec,
s’assurer que le joint torique soit proprement positionné dans la
rainure à l’extérieur du manchon.
Desserrer les vis de retenue sur l’ensemble du manchon du bec.
En tournant légèrement, placer l’ensemble du manchon du bec
sur l’ensemble du tuyau d’alimentation du bec jusqu’au contact
avec la surface du comptoir.
Aligner le manchon avec les vis de retenues contre balancées du
centre (ne faisant pas directement face vers l’avant ou l’arrière)
du tube d’alimentation.
Serrer les vis de retenue.
Si le tube d’alimentation du bec doit être coupé, recouvrir
l’ensemble du manchon du bec avant la coupe pour empêcher les
copeaux de venir se loger dans le joint torique.
Mesurer et découper le tube d’alimentation à 1/2″(1,3 cm)
maximum au-dessus de l’ensemble du manchon du bec.
Retirer les ébarbures du tube d’alimentation afin d’éviter
l’endommagement du joint torique du manchon
Découvrir l’ensemble du manchon du bec.
Nettoyer soigneusement tous débris.
Purger le tube d’alimentation de tous débris.
Vis de
retenue
Tuyau
d'alimentation
du bec
Ensemble de
manchon du bec Tuyau
d'alimentation
du bec
Joint
torique
1/2"
(1,3 cm)
Max.
Ensemble
de manchon
du bec
1007778-2-C Français-4 Kohler Co.

3. Installer le bec
IMPORTANT ! Garder le tube d’alimentation du bec propre
au-dessus du comptoir pour éviter l’endommagement du joint
torique.
Appliquer du mastic de plombier ou équivalent au-dessous de la
base du bec selon les instructions du fabricant du mastic.
Positionner le bec sur le manchon, et presser délicatement vers le
bas jusqu’à ce que le bec touche le comptoir fini.
Aligner le bec selon le désir et serrer la vis de retenue.
Insérer le bouchon (si inclus) sur la vis de retenue, à égalité avec
la surface du bec.
Vis de retenue
Joint
torique
Joint torique
Bouchon
Tuyau
d'alimentation
du bec
Ensemble de
manchon du bec
Kohler Co. Français-5 1007778-2-C

4. Installer les adaptateurs de tige
Retirer les renforts en plâtre.
Fermer les valves (chaud = vers la droite, froid = vers la gauche).
Installer l’adaptateur à cannelures sur chaque tige de valve.
Visser une applique sur chaque extension de corps latéral jusqu’à
ce qu’il émerge. Serrer à la main.
Choisir la dimension appropriée des adaptateurs de tige d’après
l’épaisseur du comptoir/carrelage. Les dimensions sont les
suivantes: petit comptoir, 0-1/4″(6 mm), comptoir moyen 1/4″(6
mm) - 3/4″(1,9 cm), et comptoirs larges 3/4″(1,9 cm) - 1-1/4″
(3,2 cm) d’épaisseur. Utiliser un petit adaptateur de tige pour des
applications sur rebord et comptoir non carrelé.
Placer un adaptateur de tige dans l’extension de corps latéral et le
presser vers le bas sur l’adaptateur à cannelures. Positionner les
adaptateurs de tige avec la surface arrondie (″D″) positionnée tel
qu’illustré.
Pour ré-aligner les adaptateurs de tige, les retirer, puis retirer et
pivoter l’adaptateur à cannelures jusqu’à l’alignement désiré.
Adaptateur
à cannelures
Applique
Adaptateur
petit de tige
Adaptateur
large de tige
Adaptateur
moyen de tige
Adaptateur petit de tige
Applique
Adaptateur à cannelures
Noter la direction du "D" sur
l'adaptateur de tige
1007778-2-C Français-6 Kohler Co.

5. Installer les poignées
Utiliser un petit tournevis pour placer un anneau de rétention sur
les adaptateurs de tige dans chaque extension latérale de corps.
Assembler les poignées euro, empilées, et celles de style à levier,
en alignant la forme en ″D″de la tige de la valve et l’orifice dans
la poignée.
Pour les poignées de levier, s’assurer que le joint torique soit
derrière les filetages.
Sécuriser les poignées avec la vis.
Applique
Vue supérieure
Adaptateur
de tige
Rallonge
de robinet
latéral
Anneau de
retenue
Chapeau
Croix
Vis Vis
Euro
Enclave
Vis
Levier
Joint
torique
Kohler Co. Français-7 1007778-2-C

6. Compléter l’installation
Couper l’alimentation d’eau (chaud = vers la droite, froid = vers
la gauche).
Retirer l’ensemble de l’aérateur.
Ouvrir l’alimentation d’eau principale et vérifier s’ilyades
fuites.
Ouvrir les valves d’eau chaude et froide et faire couler l’eau à
travers le bec pour chasser tous les débris. Vérifier s’ilyades
fuites.
Fermer les valves d’eau chaude et froide.
Réinstaller l’ensemble aérateur.
Bec
Aérateur
1007778-2-C Français-8 Kohler Co.

Guía de instalación
Guarnición de grifería de montaje en cubierta
o bañera
Herramientas y materiales
Gracias por elegir los productos de Kohler
Apreciamos su elección por la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestra página web se
encuentran en la última página. Gracias nuevamente por escoger a
Kohler.
Antes de comenzar
La válvula se vende por separado. Lea las instrucciones incluidas
con la válvula para ver los procedimientos de instalación.
Lea estas instrucciones atentamente antes de comenzar.
Cierre el suministro principal de agua.
Cumpla con todos los códigos locales de plomería y de
construcción.
Termine el revestimiento de la cubierta antes de comenzar la
instalación.
Antes de la instalación, desembale la guarnición de la grifería
nueva y revísela para ver si está dañada. Vuelva a colocarla en la
caja hasta que la instale.
Llave
ajustable • Trapo
Más:
Cortatubos
Cinta
métrica
Llave
hexagonal Surtido de
destornilladores
Lima
Masilla de
plomería
Kohler Co. Español-1 1007778-2-C

Antes de comenzar (cont.)
La empresa Kohler se reserva el derecho de modificar el diseño
de la grifería sin previo aviso, tal como se especifica en la lista de
precios.
1007778-2-C Español-2 Kohler Co.

1. Retire el tapón de tubo
ADVERTENCIA: Riesgo de lesiones personales. Las tuberías
pueden estar presurizadas. No se incline sobre el tapón de tubo
cuando gire o retire el tapón.
Verifique que las válvulas estén cerradas (agua fría =
completamente a la izquierda; agua caliente = completamente a la
derecha).
Cierre el suministro de agua.
Envuelva el tapón de tubo en un trapo para impedir que el agua
salga a presión.
¡IMPORTANTE! Puede que salga agua del tubo de suministro
cuando se quite el tapón.
Quite el tapón de tubo con cuidado.
Tapón
de tubo
Cierre el
agua caliente
Cierre el
agua fría
Kohler Co. Español-3 1007778-2-C

2. Prepare la instalación del surtidor
NOTA: Antes de instalar montaje de la manga del surtidor,
asegúrese de que el empaque de anillo (O-ring) esté correctamente
colocado en la ranura de la parte exterior de la manga.
Desenrosque levemente los tornillos de fijación en el montaje de
la manga del surtidor.
Con un movimiento giratorio, coloque el montaje de la manga del
surtidor sobre el montaje del suministro del surtidor y presione
sobre ambos hasta tocar la superficie de la cubierta.
Alinee la manga con los tornillos de fijación descentrados (sin
estar orientados hacia el frente o hacia atrás) del tubo del
surtidor.
Apriete los tornillos de fijación.
Si es necesario cortar el tubo de suministro del surtidor, cubra el
montaje de la manga del surtidor antes de cortarlo para evitar
que se introduzcan fragmentos en el empaque de anillo (O-ring).
Mida y corte 1/2″(1,3 cm) como máximo del tubo de suministro
por encima de la parte superior del montaje de la manga del
surtidor.
Elimine las rebabas del tubo de suministro para evitar dañar el
sello del empaque de anillo (O-ring) de la manga.
Destape el montaje de la manga del surtidor.
Limpie con cuidado todos los residuos.
Tornillos de
fijación
Tubo de
suministro
del surtidor
Montaje de la
manga del
surtidor Tubo de
suministro del
surtidor
Empaque
de anillo
(O-Ring)
1/2"
(1,3 cm)
Máx.
Montaje de la
manga del
surtidor
1007778-2-C Español-4 Kohler Co.
