Kohler K-11810 User manual

Installation Guide
Widespread Lavatory Faucets
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page“ Français-1”
Español, página“ Español-1”
K-11810, K-75851
114369-2-BB

Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.

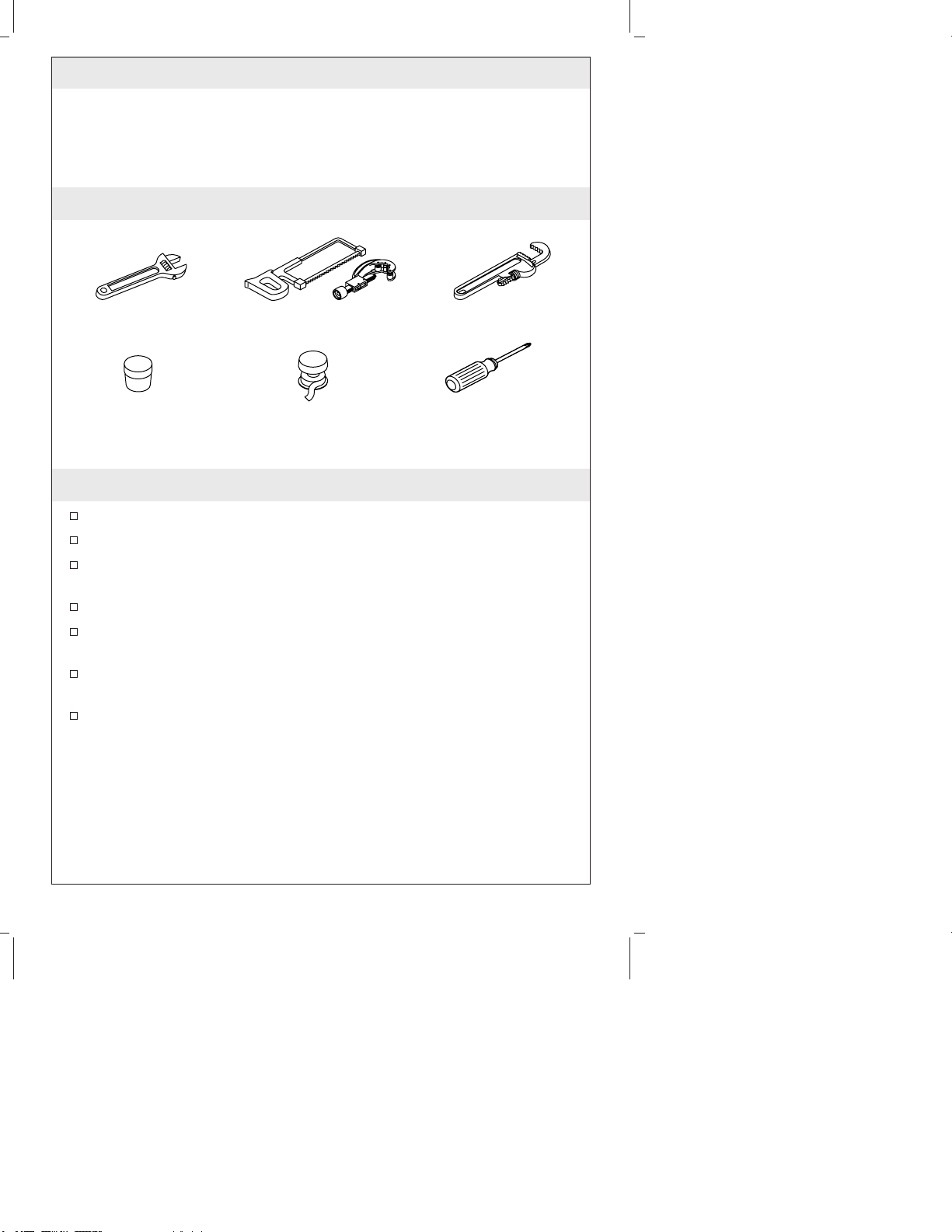

Tools and Materials
Before You Begin
Observe all local plumbing and building codes.
Shut off the main water supply.
Carefully inspect the waste and supply tubing for any sign of
damage.
Replace waste or supply tubing if necessary.
Valve inlets accommodate 1/2″O.D. tubing for slip joint
connections.
For new installations, install the faucet before installing the
lavatory.
Kohler Co. reserves the right to make revisions in the design of
faucets without notice, as specified in the Price Book.
Adjustable
Wrench Hacksaw or Tube Cutter Pipe Wrench
ScrewdriverThread
Sealant
Plumbers
Putty
114369-2-BB 2 Kohler Co.

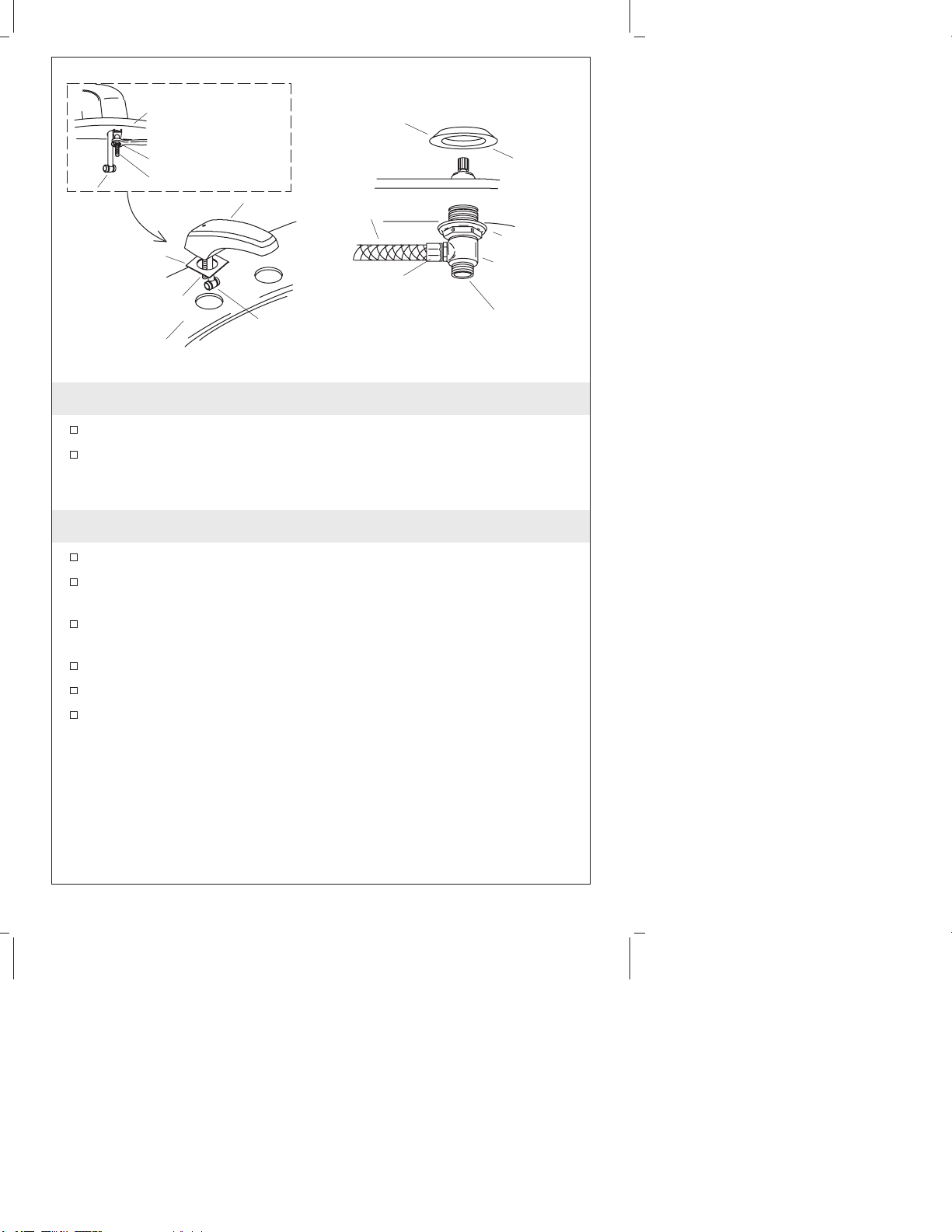

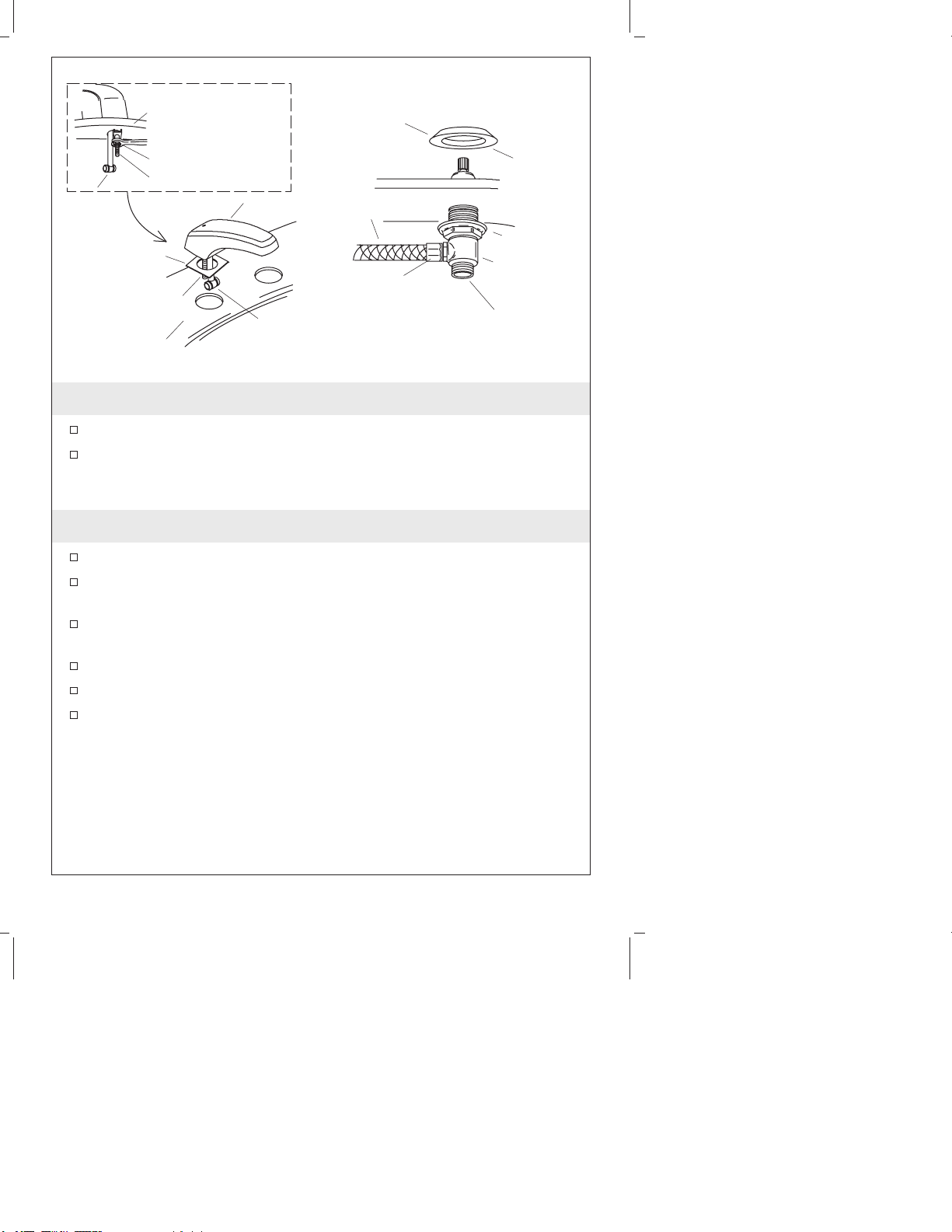

1. Spout Installation
Assemble the washer onto the spout base.
Thread the channel and hex nut onto the stud. Secure the faucet
to the lavatory by tightening the hex nut with an adjustable or
open end wrench. Do not overtighten.
2. Valve Body Installation
Turn the locknuts down onto each valve body.
Insert the valve bodies from underneath fixture so the valve
outlets face the spout.
Apply a bead of plumbers putty to the underside of the flanges
according to the manufacturer’s instructions.
Hand tighten the flanges.
Attach the hoses to the valve outlets and wrench tighten.
Tighten the locknuts.
Lavatory
Channel
Hex Nut
Stud
Tee Spout
Washer
Lavatory Tee
Stud
Apply
plumbers
putty.
Valve Inlet
Valve Body
Locknut
Flange
Hose
Valve Outlet
Kohler Co. 3 114369-2-BB

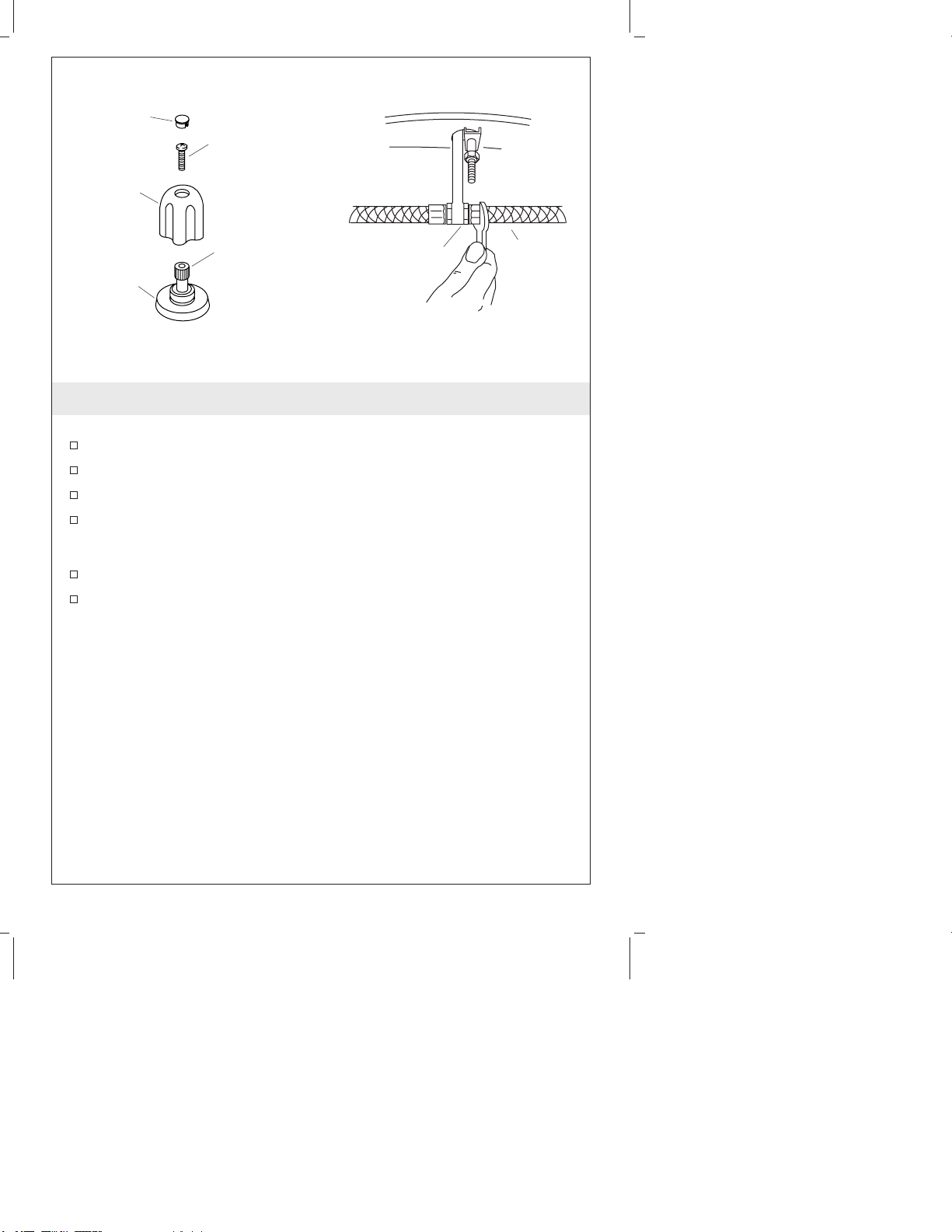

3. Handle Installation and Tee Connection
Handle Installation
Slip the handle over the valve and onto the flange.
Secure the handle by threading the screw into the valve stem.
Press the plug button into place.
Repeat for the second handle.
Tee Connection
Attach the hoses to the spout tee outlets.
Tighten securely with an adjustable or open end wrench.
Plug Button
Screw
Valve Stem
Flange
Handle
Hose
Spout Tee
114369-2-BB 4 Kohler Co.

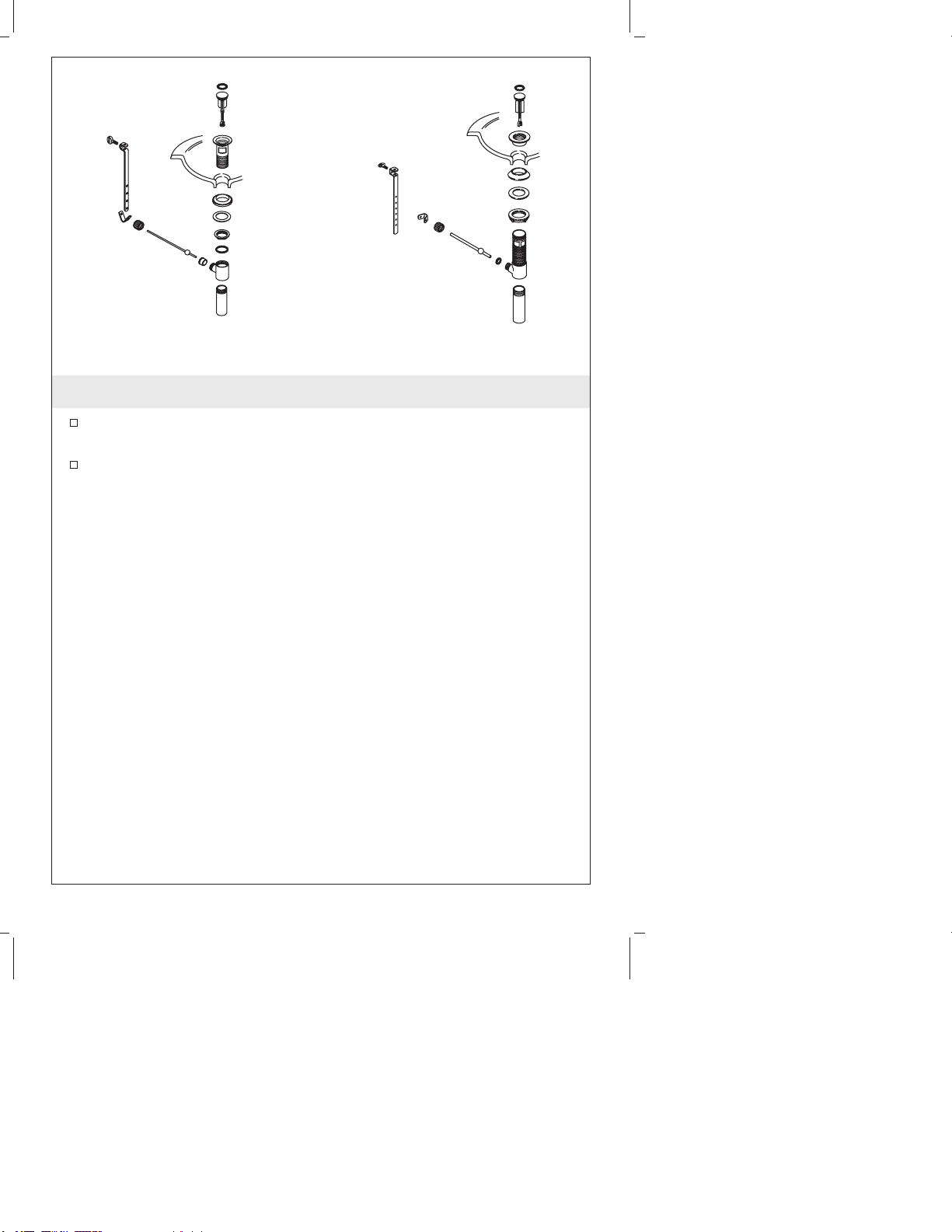

4. Drain Style
Refer to the illustrations above to determine the drain style you
received with your faucet.
Please follow the instructions for your drain style.
Style A Drain Style B Drain
Kohler Co. 5 114369-2-BB

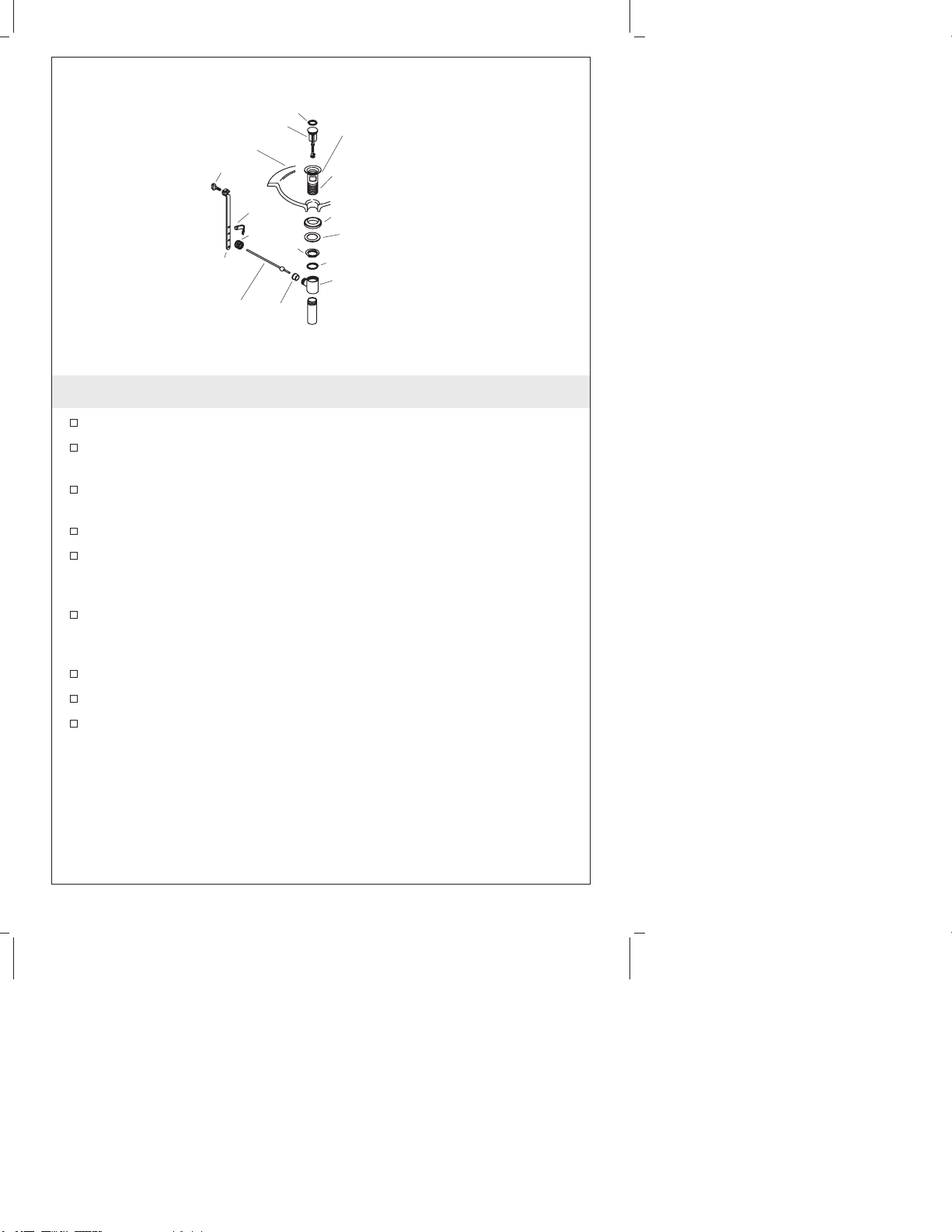

5. Drain Installation-Style A
Remove the protective material from the flange.
Wrap the bottom 2/3 of the flange threads with three layers of
sealant tape.
Apply a ring of plumbers putty or other sealant to the underside
of the flange according to the putty manufacturer’s instructions.
Insert the flange into the fixture drain hole.
Assemble the gasket (tapered side up) and washer to the flange
and partially thread the nut to the flange. Do not fully tighten the
nut at this time.
Install the body washer and drain body with the seal hole facing
the back of the fixture and securely tighten the nut. Use care to
avoid scratching the finish.
Remove any excess putty or sealant.
Insert the stopper into the flange.
Insert the seal into the seal hole on the body.
Seal
Stopper
Lavatory
Screw
Spring
Clip Gasket
NutNut
Link
Rod Seal
Flange
Apply plumbers
putty.
Apply 3 layers of
sealant tape to
bottom 2/3.
Washer
Body Washer
Drain Body
114369-2-BB 6 Kohler Co.

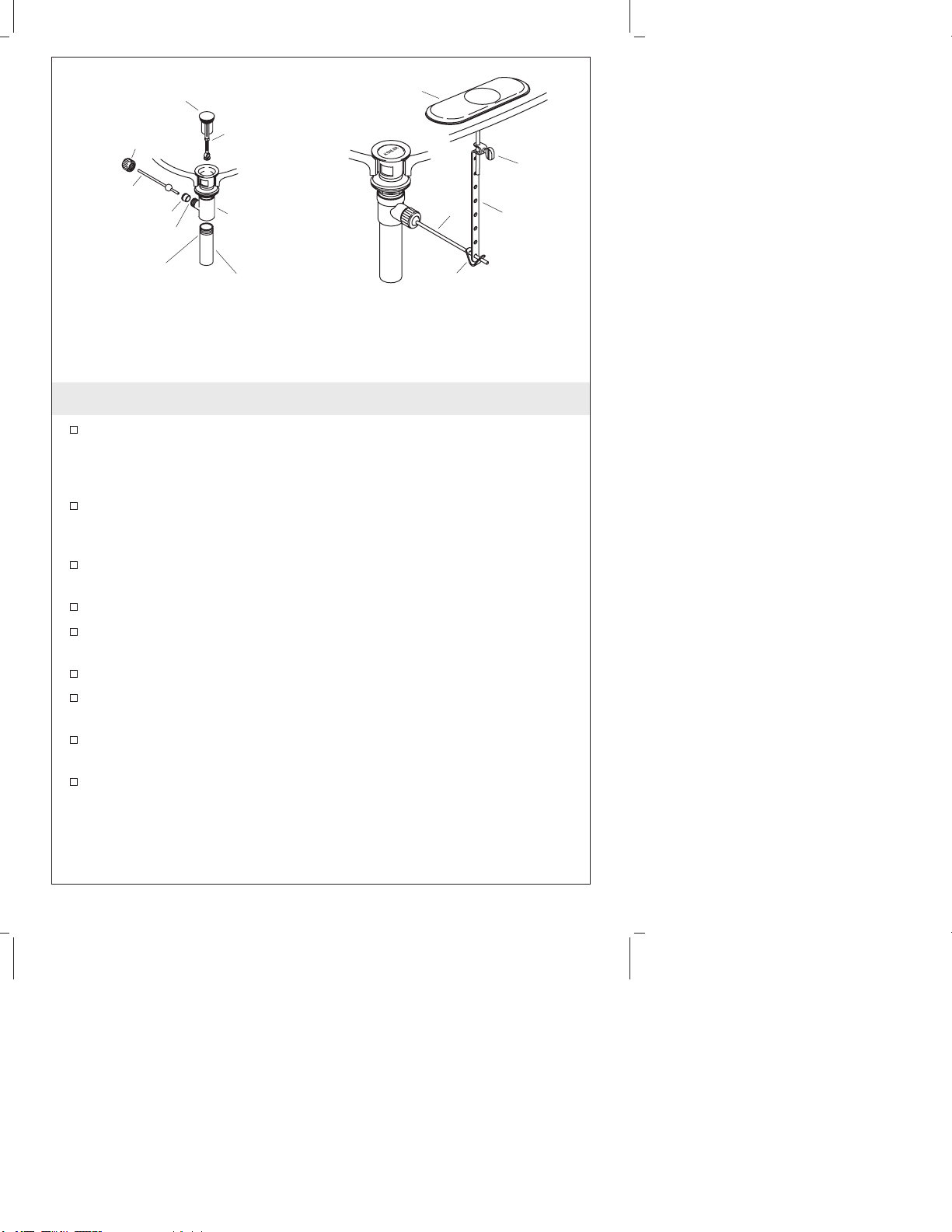

6. Complete Drain Installation-Style A
For regular installations, insert the short end of the rod into the
body seal hole and under the stopper. For vandal-resistant
installations, fit the rod through the hole in the stopper. Secure
with the body nut.
Remove and adjust the stopper so it lifts about 3/8″(1 cm) when
opened. To adjust, loosen the stopper nut and shorten or lengthen
the stopper as needed. Tighten the stopper nut.
Apply three layers of thread tape and a small bead of pipe
sealant to the tailpiece threads.
Thread the tailpiece to the body and tighten securely.
Slide one end of the clip onto the rod. Slide the link onto the rod
with the thumbscrew facing the back of the fixture.
Squeeze the other end of the clip, aligning the hole with the rod.
Move the link to the proper position by squeezing the clip and
sliding it along the rod.
Insert the lift rod into the hole in the faucet and then into the
hole in the link.
Tighten the thumbscrew onto the link so the lift rod knob extends
above the lift rod hole.
Body Nut
Stopper
Body
Tailpiece
Seal
Seal Hole
Rod
Apply 3 layers of
sealant tape and a
small bead of pipe
sealant to threads.
Stopper
Nut
Faucet
Rod
Clip
Thumb
Screw
Link
Kohler Co. 7 114369-2-BB

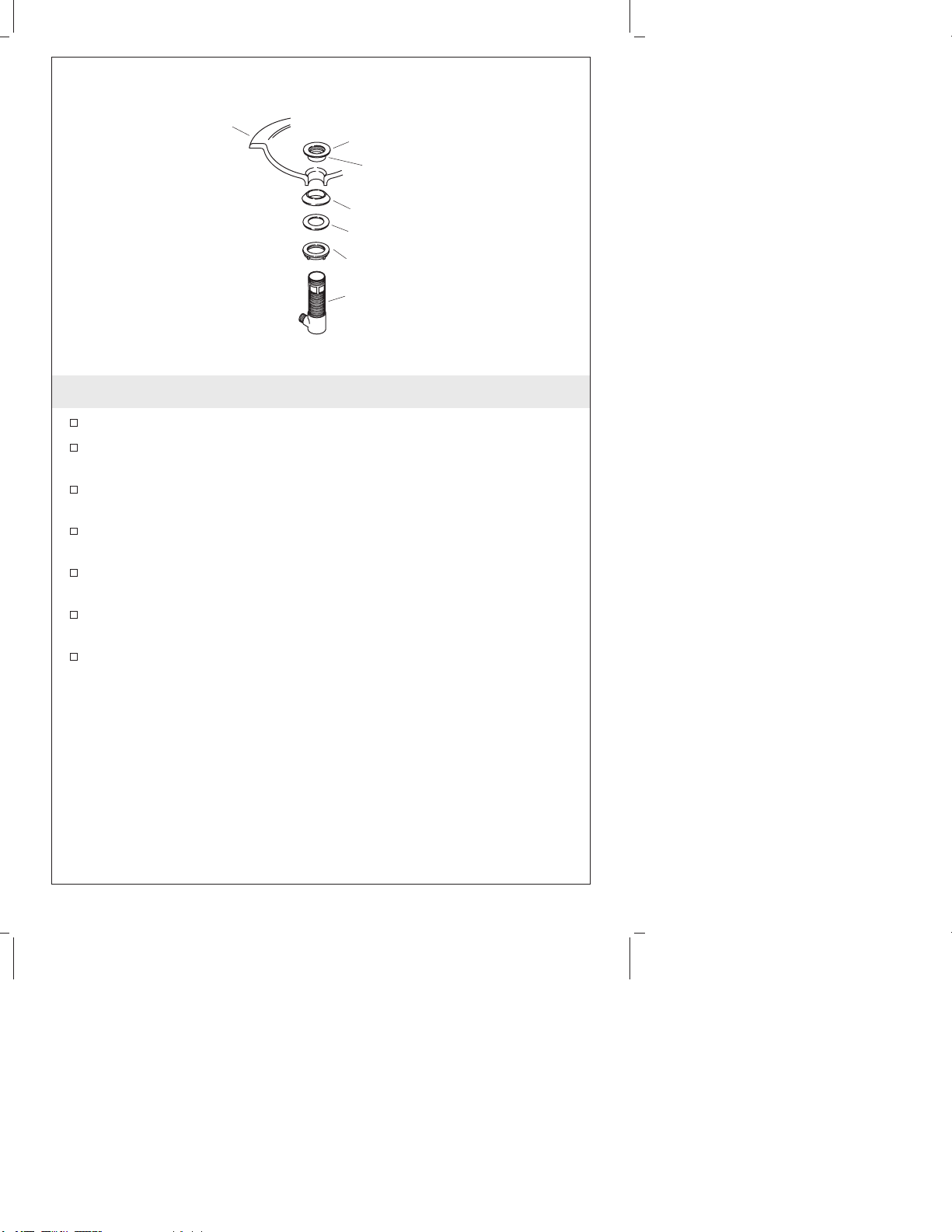

7. Drain Installation-Style B
Remove the protective cover from the flange.
Apply a ring of plumbers putty or other sealant to the underside
of the flange according to the putty manufacturer’s instructions.
Assemble the nut, flat washer, and tapered gasket (tapered side
up) fully onto the body.
From the underside of the fixture, insert the drain body up into
the drain hole.
From the top of the fixture, securely hand tighten the flange onto
the drain body.
Make sure the drain body seal hole is facing the back of the
fixture, and securely tighten the nut.
Remove any excess putty or sealant.
Apply plumbers putty.
Flange
Gasket
Washer
Nut
Drain Body
Fixture
114369-2-BB 8 Kohler Co.

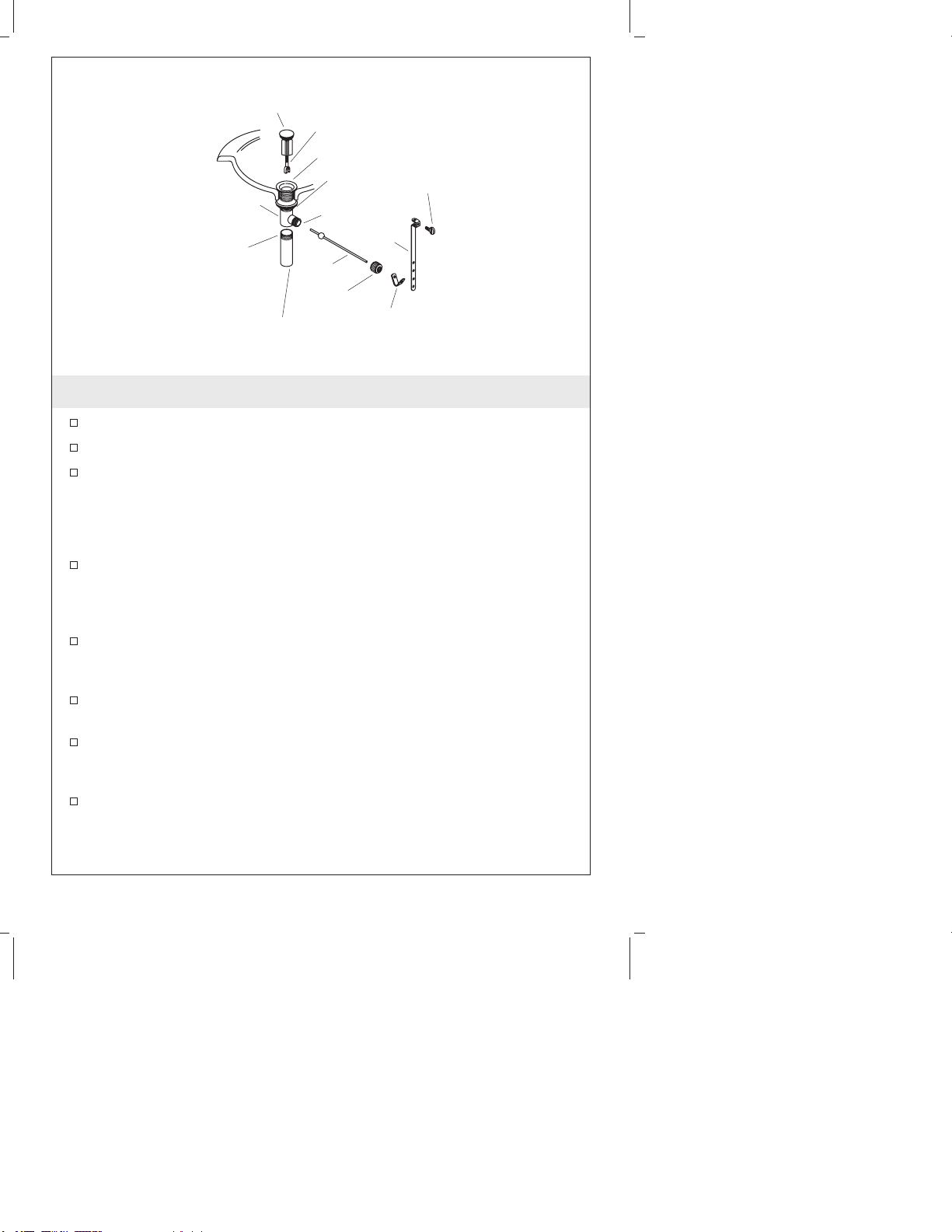

8. Complete Drain Installation-Style B
Press the seal into the seal hole on the body.
Insert the stopper into the flange.
For regular installations, insert the short end of the rod into the
body seal hole and under the stopper. For vandal-resistant
installations, fit the rod through the hole in the stopper. Hand
tighten the body nut.
Remove and adjust the stopper as needed so it lifts about 3/8″(1
cm) when opened. To adjust, rotate the threaded stopper rod in or
out as needed. Retighten the stopper nut.
Apply thread sealant tape to the tailpiece threads, and thread the
tailpiece to the body. Tighten the tailpiece securely.
Slide one end of the clip onto the rod. Slide the link onto the rod
with the thumbscrew facing the back of the fixture.
Squeeze the other end of the clip, aligning the hole with the rod.
Move the link to the proper position by squeezing the clip and
sliding it along the rod.
Insert the lift rod into the hole in the faucet and then into the
hole in the link.
Tighten the thumbscrew onto the link so the lift rod knob extends
1/2″(1.3 cm) above the lift rod hole.
Body
Rod
Clip
Stopper
Nut
Flange
Seal
Nut
Tailpiece
Apply
thread
sealant.
Thumb
Screw
Stopper Rod
Link
Kohler Co. 9 114369-2-BB

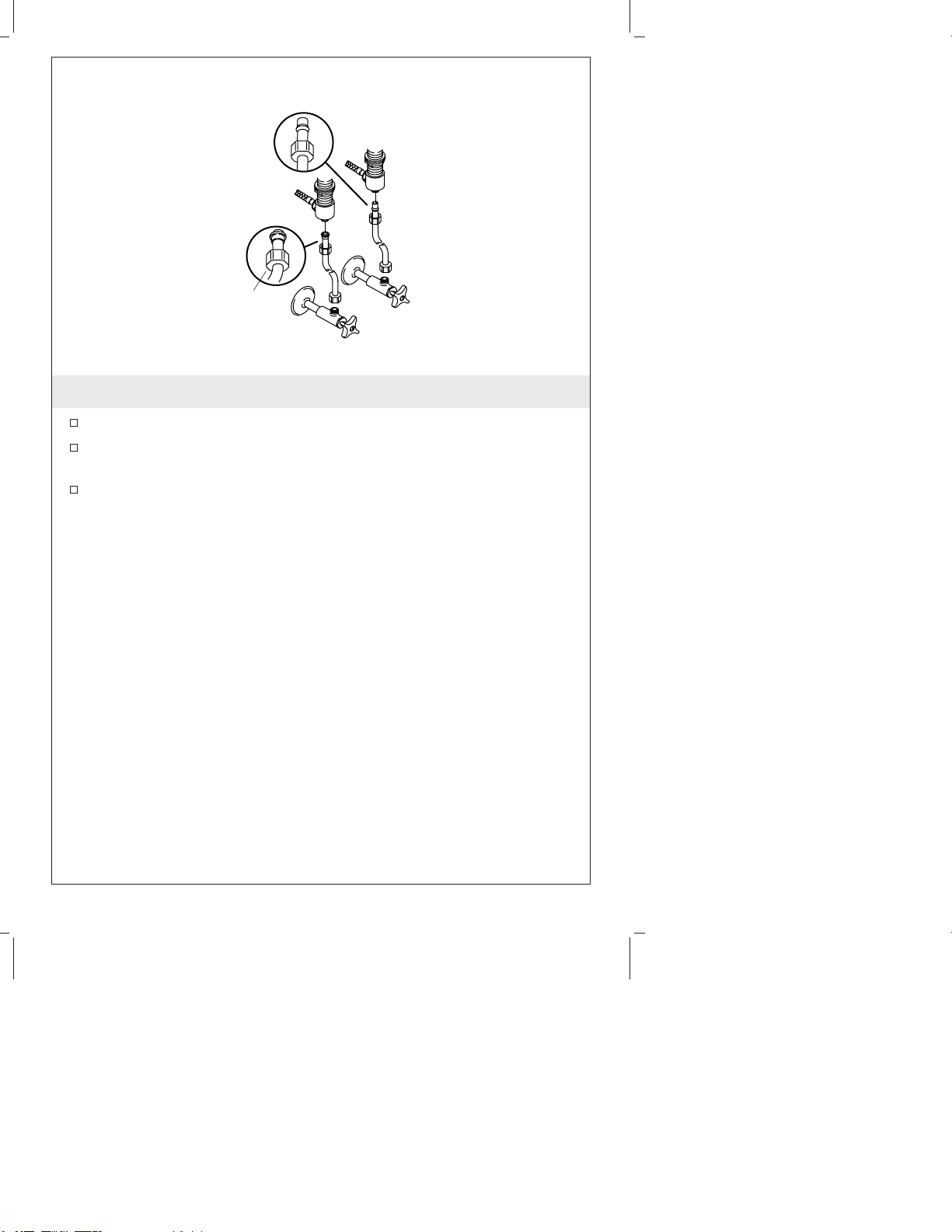

9. Supply Connections
Install the lavatory using the lavatory manufacturer’s instructions.
Connect the supply tubes to the handle valves, and the supply
stops. Left is hot and right is cold.
Tighten all connections.
Compression
Union
Cold
Nut
114369-2-BB 10 Kohler Co.

10. Installation Checkout
Connect the tailpiece and P-trap (as needed).
Ensure that all connections are tight.
Remove the aerator by turning it counterclockwise.
Open the drain.
Turn on the main water supply and check for leaks. Repair as
needed.
Open both hot and cold valves and run water through the spout
for about a minute to remove debris. Check for leaks. Turn valves
off.
Remove any debris from the aerator and reinstall.
Faucet
Aerator
Kohler Co. 11 114369-2-BB

Guide d’installation
Robinets de lavabo à entraxe large

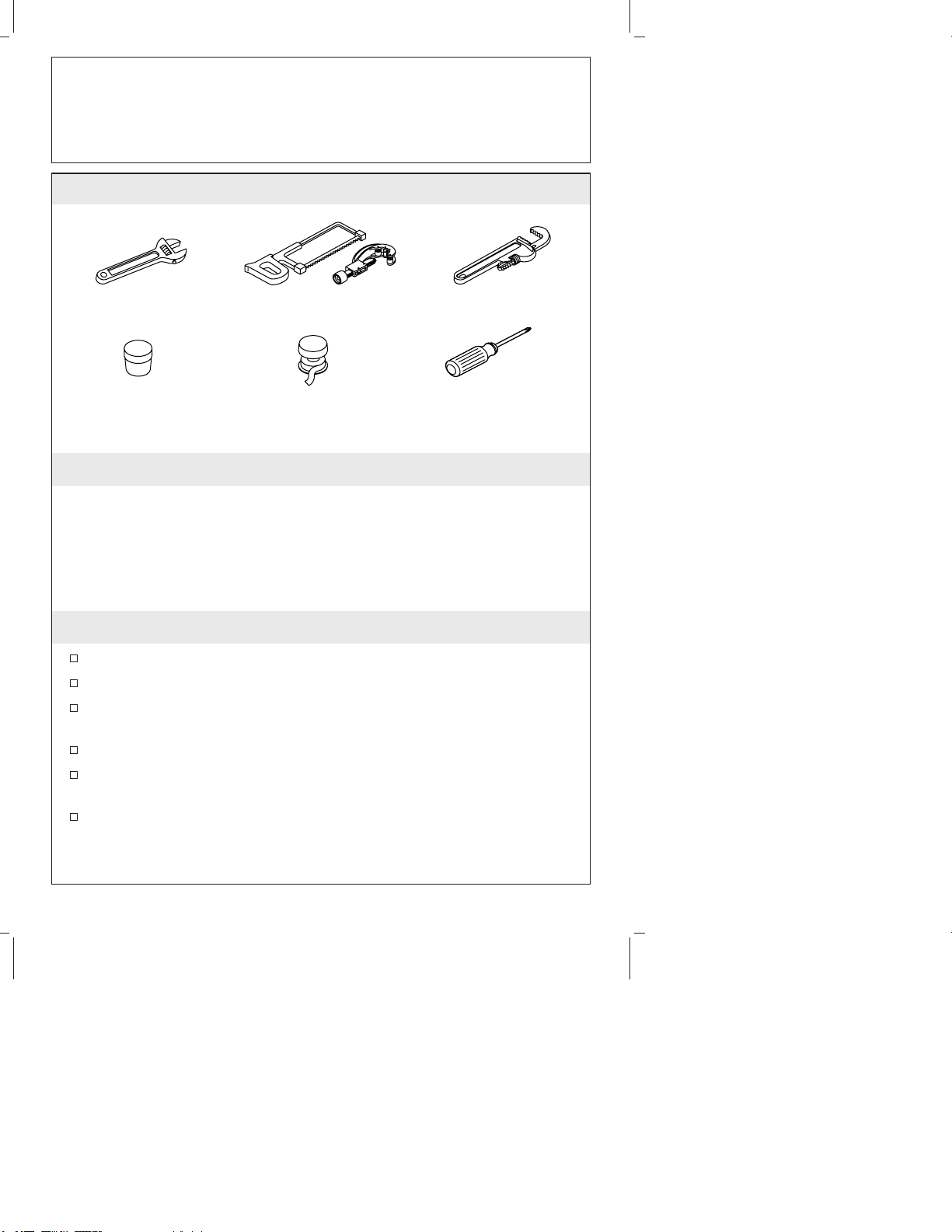

Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de
téléphone et notre adresse du site internet sont au verso. Merci encore
d’avoir choisi la compagnie Kohler.
Avant de commencer
Respecter tous les codes de plomberie et de bâtiment locaux.
Couper l’alimentation d’eau principale.
Vérifier avec soin si les tubes d’évacuation ou d’alimentation
d’eau sont endommagés.
Replacer les tubes d’alimentation ou d’évacuation si nécessaire.
Entrées de valve reçoivent une tuyauterie de Ø 1/2″Ext. pour
des connexions à joint coulissant.
Pour les nouvelles installations, installer le robinet avant
d’installer le lavabo.
Clé à molette Scie à métaux ou
coupe tube Clé à tubes
TournevisRuban d'étanchéité
pour filets
Mastic
d'étanchéité
Kohler Co. Français-1 114369-2-BB

Avant de commencer (cont.)
Kohler Co. se réserve le droit d’apporter toutes modifications au
design des robinets et ceci sans préavis, comme spécifié dans le
catalogue des prix.
Kohler Co. Français-2 114369-2-BB

1. Installation du bec
Assembler la rondelle sur la base du bec.
Visser la cannelure et l’écrou hexagonal sur le montant. Sécuriser
le robinet au lavabo en serrant l’écrou hexagonal avec une clé
ajustable ou clé à molette. Ne pas trop serrer.
2. Installation du corps de valve
Tourner les contre-écrous vers le bas sur chaque corps de valve.
Insérer les corps de valve d’en-dessous de l’appareil de manière à
ce que les sorties de valve soient face au bec,
Appliquer un boudin de mastic de plombier au-dessous des
brides selon les instructions du fabricant.
Serrer les brides à la main.
Raccorder les flexibles aux sorties de valve et serrer avec une clé.
Serrer les contre-écrous.
Lavabo
Rainure
Écrou hexagonal
Montant
TBec
Rondelle
Lavabo T
Montant
Appliquer
du mastic
de
plomberie.
Entrée
de valve
Corps de valve
Contre-écrou
Bride
Tuyau
Valve de sortie
114369-2-BB Français-3 Kohler Co.

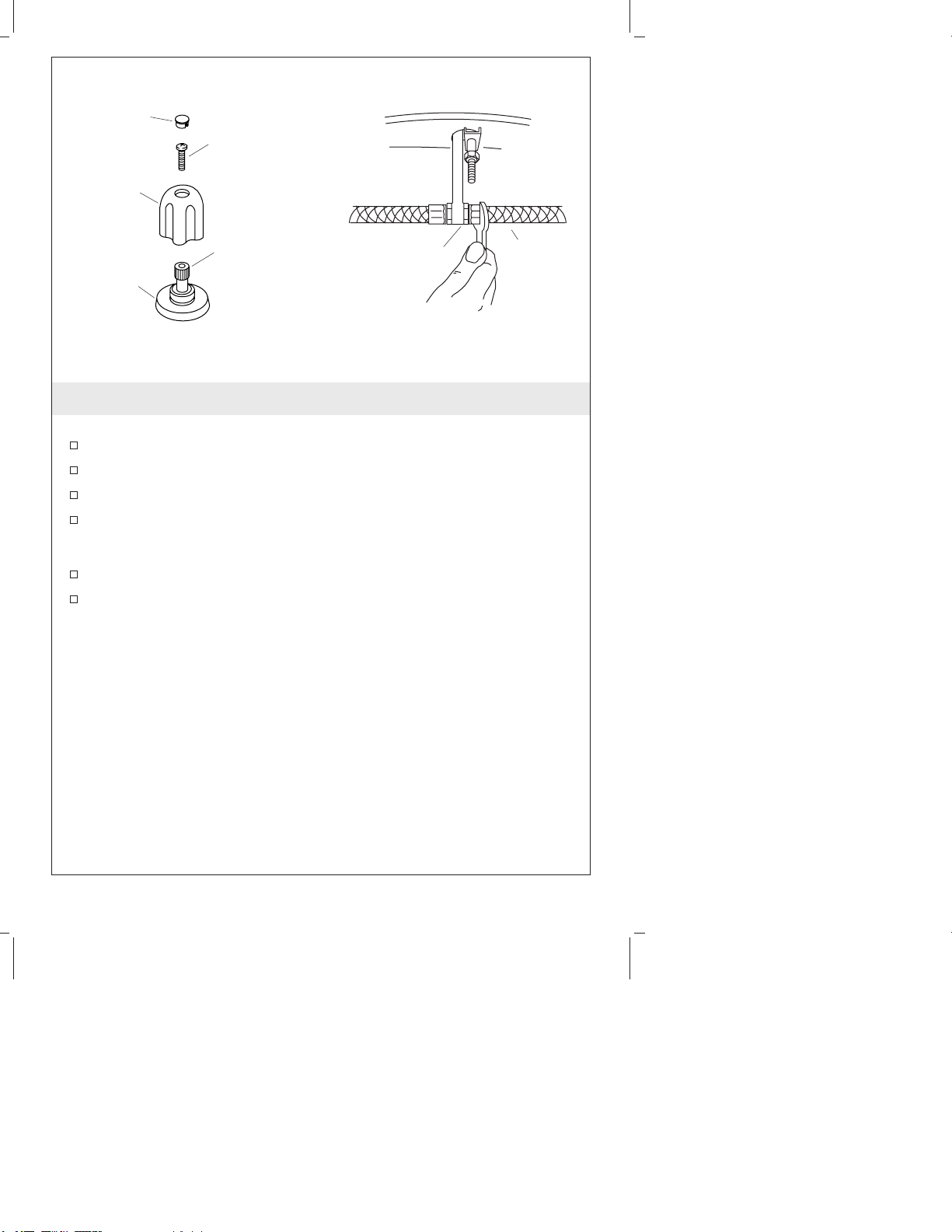

3. Installation de poignée et connexion du T
Installation des poignées
Glisser la poignée sur la valve et dans la bride.
Sécuriser la poignée en vissant la vis dans la tige de valve.
Presser le bouchon en place.
Répéter pour la seconde poignée.
Connexion du T
Raccorder les flexibles au T des sorties du bec.
Bien serrer avec une clé ajustable ou à molette.
Bouchon
Vis
Tige de
la valve
Bride
Poignée
Tuyau
T de bec
Kohler Co. Français-4 114369-2-BB

4. Style de drain
Se référer aux illustrations ci-dessus pour déterminer le style de
drain reçu avec votre robinet.
Veuillez s’il vous plaît suivre les instructions relatives à votre
style de drain.
Drain de style BDrain de style A
114369-2-BB Français-5 Kohler Co.

5. Installation du drain - Style A
Retirer la pellicule protectrice de la bride.
Couvrir les 2/3 du filetage de la bride avec trois couches de
ruban d’étanchéité.
Appliquer un anneau de mastic d’étanchéité ou un produit
semblable sur le dessous de la bride selon les instructions du
fabricant du mastic.
Insérer la bride dans l’orifice du drain de l’appareil sanitaire.
Assembler le joint (côté biseauté vers le haut) et la rondelle sur la
bride et visser partiellement l’écrou sur la bride. Ne pas serrer
l’écrou pour le moment.
Installer la rondelle du corps et le corps du drain avec l’orifice du
joint faisant face à l’appareil sanitaire et serrer fermement l’écrou.
Travailler soigneusement pour éviter de rayer la finition.
Retirer tout excédent de mastic de plombier ou de joint
d’étanchéité.
Insérer le bouchon d’arrêt dans la bride.
Introduire le joint d’étanchéité dans son orifice sur le corps.
Bouchon
Lavabo
Vis
Joint d'étanchéité
Écrou
Écrou
Raccord
Tige
Rondelle
Clip à
ressort
Joint
d'étanchéité
Joint
d'étanchéité Bride
Appliquer du mastic
de plomberie.
Appliquer 3
couches de ruban
d'étanchéité sur
2/3 de la base.
Rondelle du corps
Corps du drain
Kohler Co. Français-6 114369-2-BB

6. Installation complète de drain - Style A
Pour les installations courantes, introduire l’extrémité courte de la
tige dans l’orifice du joint du corps et sous le bouchon d’arrêt.
Pour les installations anti-vandalisme, passer la tige à travers
l’orifice dans le bouchon d’arrêt. Sécuriser avec l’écrou du corps.
Retirer et ajuster le bouchon pour qu’il puisse s’élever à peu près
de 3/8″(1 cm) en position d’ouverture. Pour ajuster, desserrer
l’écrou du bouchon et raccourcir ou rallonger au besoin. Serrer
l’écrou du bouchon.
Appliquer trois couches de ruban d’étanchéité pour tige filetées et
de la pâte à joint sur le filetage de la pièce de raccordement.
Visser la pièce de raccordement au corps et bien serrer.
Glisser une extrémité du clip sur la tige. Glisser le raccord sur la
tige avec la vis de serrage faisant face à l’arrière de l’appareil.
Comprimer l’autre extrémité du clip, en alignant le trou avec la
tige.
Déplacer le raccord vers la position appropriée en comprimant le
clip et en le faisant glisser sur la tige.
Insérer la tige de levage dans le trou du robinet et à travers celui
du raccord.
Serrer la vis de serrage sur le raccord de manière à ce que le
bouton de la tige de levage s’étende au dessus de l’orifice de la
tige de levage.
Écrou du corps
Corps
Joint d'étanchéité
Orifice du joint
Tige
Appliquer 3 couches
de ruban
d'étanchéité et un
petit boudin de
mastic aux filetages.
Écrou
d'arrêt
Bouchon d'arrêt
Pièce de
raccordement
Vis en clé
de violon
Clip
Tringle
réglable
Tige
Robinet
114369-2-BB Français-7 Kohler Co.

7. Installation de drain - Style B
Retirer la pellicule protectrice de la bride.
Appliquer un anneau de mastic d’étanchéité ou un produit
semblable sur le dessous de la bride selon les instructions du
fabricant du mastic.
Assembler l’écrou, la rondelle plate et la bague d’étanchéité
biseautée (biseau vers le haut) complètement sur le corps.
D’en dessous de l’appareil, insérer le corps du drain dans l’orifice
du drain.
Du dessus de l’appareil, bien serrer à la main la bride sur le corps
du drain.
S’assurer que l’orifice d’étanchéité du corps du drain soit de face
à l’appareil et serrer délicatement l’écrou.
Retirer tout excédent de mastic de plombier ou de joint
d’étanchéité.
Appliquer du mastic
de plomberie.
Bride
Joint d'étanchéité
Rondelle
Écrou
Corps du drain
Appareil Sanitaire
Kohler Co. Français-8 114369-2-BB

8. Installation complète du drain-Style B
Presser le joint d’étanchéité dans son orifice sur le corps.
Insérer le bouchon d’arrêt dans la bride.
Pour les installations courantes, insérer l’extrémité courte de la
tige dans l’orifice d’étanchéité du corps et sous le bouchon
d’arrêt. Pour les installations anti-vandalisme, passer la tige à
travers l’orifice du bouchon d’arrêt. Serrer à la main l’écrou du
corps.
Retirer et ajuster le bouchon selon le besoin pour qu’il s’élève à
peu près de 3/8″(1 cm) en position d’ouverture. Pour ajuster,
pivoter la tige d’arrêt filetée selon le besoin. Resserrer l’écrou du
bouchon d’arrêt.
Appliquer du ruban d’étanchéité au filetage de la pièce de
raccordement et visser celui-ci au corps. Serrer fermement la pièce
de raccordement.
Glisser une extrémité du clip sur la tige. Glisser le raccord sur la
tige avec la vis de serrage faisant face à l’arrière de l’appareil.
Comprimer l’autre extrémité du clip, en alignant le trou avec la
tige. Déplacer le raccord vers la position appropriée en
comprimant le clip et en le faisant glisser sur la tige.
Insérer la tige de levage dans le trou du robinet et à travers celui
du raccord.
Corps
Tige
Clip
Bouchon d'arrêt
Écrou
Bride
Écrou
Appliquer
un ruban
d'échantéité
pour tige
filtée.
Vis de
serrage
Tige d'arrêt
Raccord
Pièce de
raccordement
Joint
d'étanchéité
114369-2-BB Français-9 Kohler Co.
