Kohler Cabriole K-T14640 Assembly instructions

Homeowners Guide
Single-Control Bath and Shower Trim
K-T14640, K-T14641, K-T14642
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
115824-5-B

Thank You For Choosing Kohler Company
Thank you for choosing the Bold Look of Kohler. Kohler craftsmanship
offers you a rare combination of proven performance and graceful
sophistication that will satisfy you for years to come. The
dependability and beauty of your Kohler product will surpass your
highest expectations. We’re very proud of our products here at Kohler
and we know you will be too.
Please take a few minutes to study this Homeowners Guide. Pay
special attention to the care and cleaning instructions.
All information in this manual is based upon the latest product
information available at the time of publication. At Kohler, we
constantly strive to improve the quality of our products. We reserve
the right to make changes in product characteristics, packaging or
availability at any time without notice.
Your Kohler Bath and Shower Faucet
Your new bath and shower trim blends elegant styling and beauty
with exceptional performance and reliability. Each trim kit is precision
engineered and constructed of premium quality materials to provide
trouble-free operation even under the hardest water conditions.
Care and Cleaning
For best results, keep the following in mind when caring for your
KOHLER product:
•Use a mild detergent such as liquid dishwashing soap and warm
water for cleaning. Do not use abrasive cleaners that may scratch
or dull the surface.
•Carefully read the cleaner product label to ensure the cleaner is
safe for use on the material.
•Always test your cleaning solution on an inconspicuous area
before applying to the entire surface.
•Do not allow cleaners to sit or soak on the surface.
•Wipe surfaces clean and rinse completely with water immediately
after cleaner application. Rinse and dry any overspray that lands
on nearby surfaces.
•Use a soft, dampened sponge or cloth. Never use an abrasive
material such as a brush or scouring pad to clean surfaces.
115824-5-B 2 Kohler Co.

Care and Cleaning (cont.)
For detailed cleaning information and products to consider, visit
www.kohler.com/clean. To order Care & Cleaning information, call
1-800-456-4537 and press 1 for Kohler Products and then 3 for
Literature.
Kohler Co. 3 115824-5-B

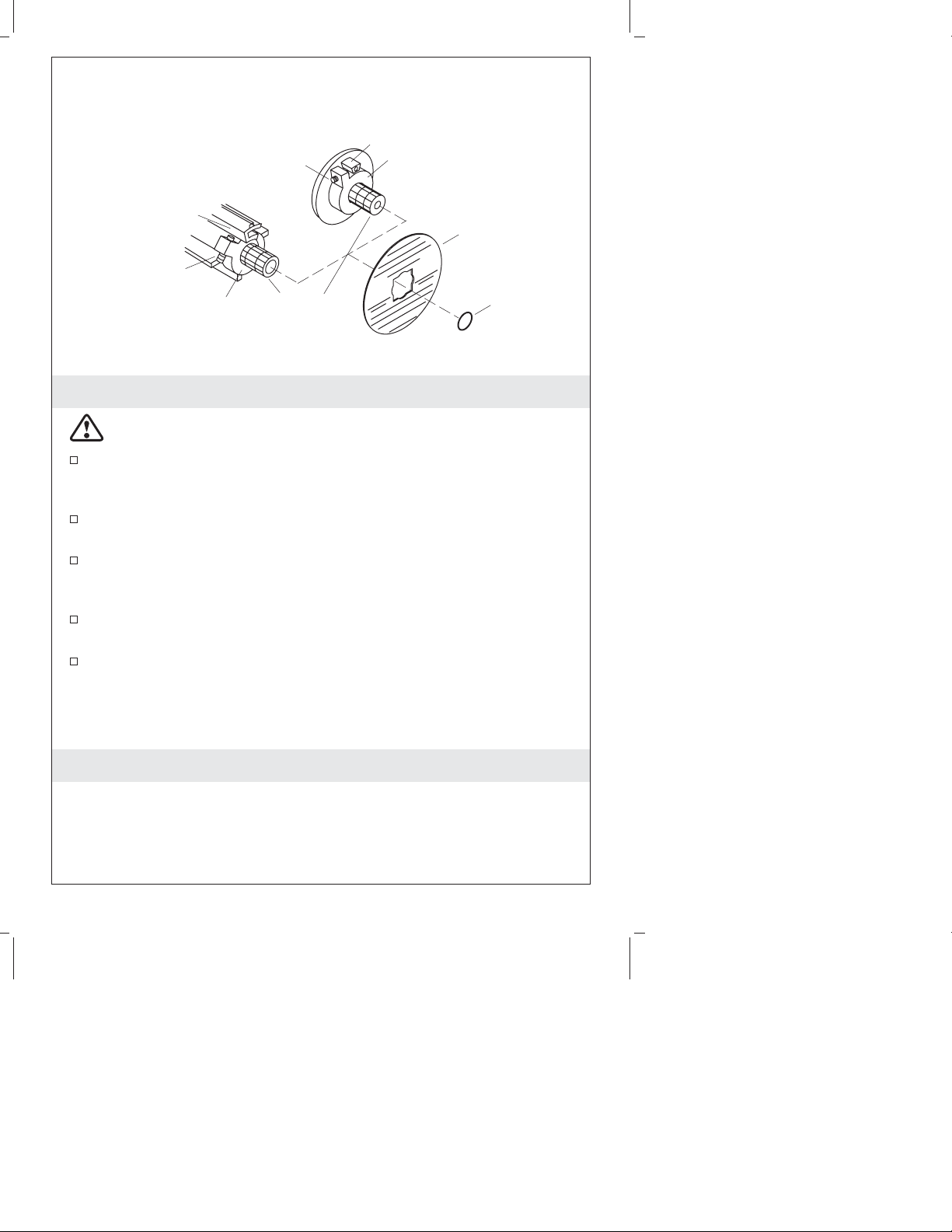

Adjustments
CAUTION: Risk of personal injury. The water temperature
should never be set above 120°F (49°C).
Turn the valve clockwise to the full open position and let the hot
water run for several minutes. Position a thermometer in the
water stream and check the temperature.
For minor water temperature changes, adjust the setscrew, and
recheck the water temperature.
For major water temperature changes, remove the O-ring and
collar from the valve stem. Slowly rotate the valve stem until the
desired water temperature is reached.
Reinstall the collar on the valve stem with the setscrew against
the side of the tab.
Reinstall the O-ring, rotate the valve stem counterclockwise to
shut the water off, and recheck the water temperature.
NOTE: After adjustment, complete the required information on the
valve label.
Lifetime Limited Warranty
For the USA and Canada Only
Kohler Co. warrants its faucets manufactured after January 1, 1997, to
be leak and drip free during normal residential use for as long as the
original consumer purchaser owns his/her home. *If the faucet should
Setscrew
Tab
Valve Stem
Collar
Valve Label
O-Ring
Tab
Collar
Setscrew
HiFlow Valve
All Other Valves
115824-5-B 4 Kohler Co.

Lifetime Limited Warranty (cont.)
leak or drip during normal use, Kohler will, free of charge, mail to the
purchaser the cartridge necessary to put the faucet in good working
condition.
Kohler also warrants all other aspects of the faucet, except gold finish,
to be free of defects in material and workmanship during normal
residential use for as long as the original consumer purchaser owns
his/her own home. If a defect is found in normal residential use,
Kohler Co. will, at its election, repair, provide a replacement part or
product, or make appropriate adjustment. Damage to a product caused
by accident, misuse, or abuse is not covered by this warranty. Proof of
purchase (original sales receipt) must be provided to Kohler with all
warranty claims. Kohler Co. is not responsible for labor charges,
installation, or other consequential costs. In no event shall the liability
of Kohler exceed the purchase price of the faucet.
If the faucet is used commercially, Kohler warrants the faucet to be free
from defects in material and workmanship for one (1) year from the
date the product is installed, with all other terms of this warranty
applying except duration.
If you believe that you have a warranty claim, contact Kohler Co.,
either through your Dealer, Plumbing Contractor, Home Center or
E-tailer, or by writing: Kohler Co., Attn.: Customer Service Department,
444 Highland Drive, Kohler, WI 53044, USA. Please be sure to provide
all pertinent information regarding your claim, including a complete
description of the problem, the product, model number, color, finish,
the date the product was purchased and from whom the product was
purchased. Also include your original invoice. For other information,
or to obtain the name and address of the service and repair facility
nearest you, call 1-800-4-KOHLER from within the USA, 1-800-964-5590
from within Canada and 001-877-680-1310 from within Mexico.
The foregoing warranties are in lieu of all other warranties, express
or implied, including but not limited to the implied warranties of
merchantability and fitness for a particular purpose.
Seller disclaims any liability for special, incidental or consequential
damages. Some states/provinces do not allow limitations of how long
an implied warranty lasts or the exclusion or limitation of such
damages, so these limitations and exclusions may not apply to you.
This warranty gives the consumer specific legal rights. You may also
have other rights that vary from state/province to state/province. This
warranty is to the original consumer purchaser only, and excludes
product damage due to installation error, product abuse, or product
misuse, whether performed by a contractor, service company, or the
consumer.
Kohler Co. 5 115824-5-B

Lifetime Limited Warranty (cont.)
This is our exclusive written warranty.
*Trend
®
faucets, MasterShowerTM Tower, polished gold finish, all items
within the ″Fixture Related″section of the KOHLER Faucets Price
Book, drains, Duostrainer
®
sink strainers, soap/lotion dispensers and
faucets used in commercial settings are covered by Kohler’s one-year
limited warranty.
One-Year Warranty
For Mexico Only
KOHLER CO.
It is recommended that at the time of purchase, you verify that all
accessories and components are complete in this package.
This Kohler product is warranted to be free of defects in material and
workmanship for one (1) year from the date of purchase as shown on
the invoice or receipt.
1. Kohler Co. will only service its commercialized products through its
authorized distributors.
2. To obtain warranty service, please present the invoice and
corresponding warranty.
3. Through its authorized distributors, Kohler Co. promises to repair
the defective product or provide a new replacement or an equivalent
model (in those cases that the model has been discontinued) when the
product is beyond repair, without any charge to the consumer.
4. The time of repair will not exceed six (6) weeks commencing on the
date the product is received.
5. It is recommended that the consumer save the invoice or receipt as
additional protection, as it may substitute the warranty in the case that
there is a discrepancy in the validity of the warranty.
EXCEPTIONS AND RESTRICTIONS
The Warranty will not be valid in the following cases:
1. When the product is not operated in accordance with the
instructions concerning use and operation set forth in the owner’s
manual or installation instructions, and when the recommendations
and warnings included are not observed.
2. When the product has been modified or dismantled partially or
totally; or has been used in a negligent fashion and as a consequence
has suffered damages attributable to the consumer, individual, or
115824-5-B 6 Kohler Co.

One-Year Warranty (cont.)
hardware not authorized by Kohler Co.
3. This warranty does not cover the damages as a result of disaster
such as fire or acts of God, including flooding, earthquake, or electric
storms, etc. To obtain a list of distributors in your area where you can
exercise your rights under this warranty, please call 001-877-680-1310.
KOHLER CO., KOHLER, WI 53044 U.S.A.
IMPORTER:
INTERNACIONAL DE CERÁMICA, S.A.B. DE C.V.
AV. CARLOS PACHECO NO. 7200
CHIHUAHUA, CHIH., MEXICO C.P. 31060
TEL: [phone]
Kohler Co. 7 115824-5-B

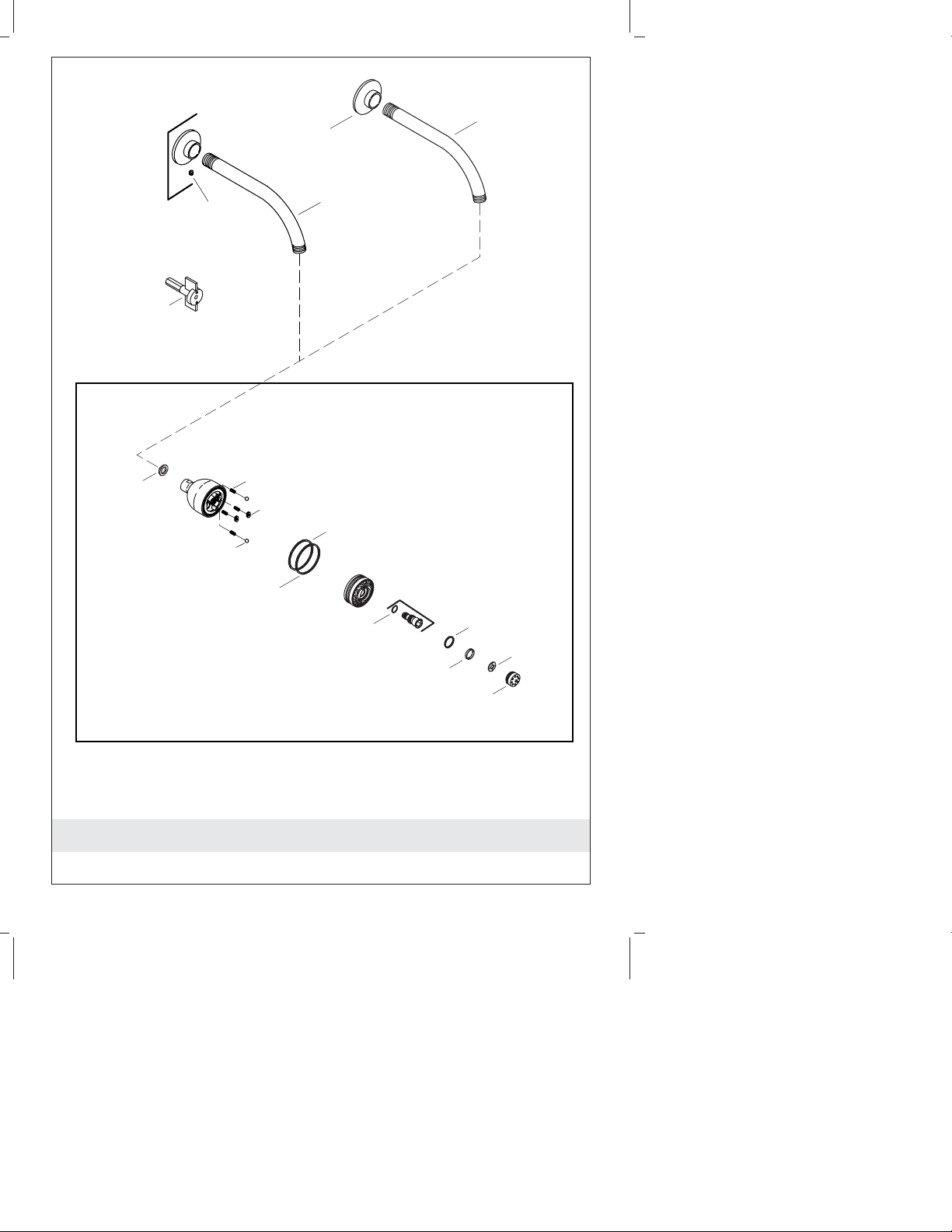

Service Parts
**Finish/color code must be specified when ordering.
1020007**
32966**
Setscrew
20345**
Flange &
Setscrew
Shower Arm
79682**
79676
Screen
Grip Ring
79682**
Grip Ring
85611
O-Ring
79670
Post 85929
Gasket
85590
Plate
85928
Screen
85587
Housing
87614
Tool
85918**
Showerhead
20429**
Flange
1020006**
Shower Arm
79671
Spring
79669
Inlet Seal
79674
Ball Bearing
115824-5-B 8 Kohler Co.

**Finish/color code must be specified when ordering.
52375
Gasket
75462
Cover
73455**
Escutcheon
52705**
Screw
77664**
Sleeve
833438
Screw 834705
Plug Button
800065**
Handle
77665
Stem
53382
Screw
20536**
Lift Rod
38808
Stream Breaker
50713
Cup Washer 73646
Bushing
1059027
Spring
59391
Washer
51290
Gasket
59347
Seal Plate
41517
Nut
38676
O-Ring
38711
Cap
73744**
Spout
85555**
Spout
Kohler Co. 9 115824-5-B

Guide du propriétaire
Garniture mono-contrôle de baignoire et de
douche
Merci d’avoir choisi la compagnie Kohler
Merci d’avoir choisi la ligne the Bold Look of Kohler. Le travail soigné
des artisans de Kohler vous fera apprécier une rare combinaison de
performances prouvées et une sophistication gracieuse, qui vous
satisferont pour les années à venir. La fiabilité et la beauté de votre
produit Kohler surpasseront vos plus grandes espérances. Chez Kohler,
nous sommes fiers du rendement de nos produits et nous savons que
vous le serez aussi.
Veuillez prendre s’il vous plaît quelques minutes pour consulter ce
guide du propriétaire. Prêter une attention toute particulière aux
instructions d’entretien et de nettoyage.
Toute l’information dans ce manuel est basée sur la dernière disponible
au moment de la publication. Chez Kohler, nous veillons constamment
à améliorer la qualité de nos produits. Nous nous réservons le droit
d’apporter des modifications aux caractéristiques, emballages et
disponibilités des produits à tout moment, et ce sans préavis.
Votre robinet de baignoire Kohler
Votre nouvelle garniture de baignoire et de douche combine élégance
et beauté avec une performance et une fiabilité exceptionnelles. Chaque
kit de garniture est conçu avec précision et fabriqué avec des
matériaux de première qualité pour garantir un fonctionnement sans
problème, et ceci même dans des conditions d’eau les plus extrêmes.
Entretien et nettoyage
Pour de meilleurs résultats, prendre ce qui suit en considération lors de
l’entretien de votre produit KOHLER:
•Utiliser un détergent doux tel que liquide pour vaisselle et de
l’eau chaude pour nettoyer. Ne pas utiliser de nettoyants abrasifs
car ils pourraient rayer ou abîmer la surface.
•Lire attentivement l’étiquette du produit de nettoyage pour
vérifier qu’il soit adéquat à utiliser sur le matériau.
•Toujours tester la solution de nettoyage sur une surface la moins
évidente avant de l’appliquer sur la totalité de la surface.
Kohler Co. Français-1 115824-5-B

Entretien et nettoyage (cont.)
•Ne pas permettre aux nettoyants de reposer sur la surface.
•Essuyer les surfaces et rincer complètement avec de l’eau
immédiatement après l’application du nettoyant. Rincer et sécher
tout éclaboussement sur les surfaces avoisinantes.
•Utiliser une éponge ou un chiffon doux et humide. Ne jamais
utiliser de matériau abrasif tel que brosse ou éponges à récurer
pour nettoyer les surfaces.
Pour l’information détaillée de nettoyage et des produits à considérer,
visiter www.kohler.com/clean. Pour commander des informations
d’entretien et de nettoyage, composer le 1-800-456-4537 puis presser 1
pour les produits Kohler et 3 pour littérature.
Kohler Co. Français-2 115824-5-B

Réglages
ATTENTION : Risque de blessures corporelles. La température
de l’eau ne devrait jamais être supérieure à 120°F (49°C).
Tourner la valve vers la droite à la position ouverte et laisser
couler l’eau chaude pendant quelques minutes. Placer un
thermomètre dans le courant d’eau et vérifier la température.
Pour de petits changements de température,ajuster la vis de
serrage, et re-vérifier la température d’eau.
Pour de grands changements de température, retirer les joints
toriques et le collier de la tige de la valve. Tourner lentement la
tige de la valve jusqu’à atteindre la température désirée.
Réinstaller le collier sur la tige de la valve de manière à placer la
vis de retenue contre la languette.
Réinstaller le joint torique, tourner la tige de la valve vers la
gauche pour arrêter l’eau, et re-vérifier la température d’eau.
REMARQUE : Après le réglage, compléter les informations requises
sur l’étiquette de la valve.
Garantie limitée à vie
Pour les É.U. et le Canada
Kohler Co. garantit que ses robinets fabriqués après le 1 Janvier 1997
ne goutteront pas, et seront sans fuites pendant leur utilisation normale
à domicile, aussi longtemps que l’acquéreur initial en soit le
Vis de retenue
Languette
Tige valve
Collier
Etiquette valve
Joint torique
Languette
Collier
Vis de retenue
Valve haut débit
Toutes les autres valves
115824-5-B Français-3 Kohler Co.

Garantie limitée à vie (cont.)
propriétaire. *Si le robinet gouttait ou présentait des fuites en cours
d’utilisation normale, Kohler vous enverra par courrier, sans frais, la
cartouche nécessaire pour réparer le robinet.
Kohler garantit aussi que toutes les autres caractéristiques du robinet, à
l’exception de la finition dorée, sont exemptes de défauts de matériau
et de fabrication durant l’utilisation résidentielle normale, aussi
longtemps que l’acquéreur initial soit propriétaire de son domicile. Si
un défaut est décelé en cours d’usage normal domestique, Kohler Co.
décidera à sa discrétion, de réparer, de remplacer ou d’effectuer les
réglages appropriés. Cette garantie n’offre pas de protection contre les
dommages causés par accident, mauvais usage ou mauvais traitement.
Une preuve d’achat (ticket de caisse original) doit être présentée à
Kohler avec tous les recours en garantie. Kohler Co. n’est pas
responsable des coûts de main-d’oeuvre, d’installation ou d’autres frais
qui en découlent. La responsabilité de Kohler n’excédera en aucun cas
le prix d’achat du robinet.
Si le produit est utilisé dans un commerce, Kohler garantit le produit
contre tout défaut de matériel et de fabrication pour un (1) an à partir
de la date d’installation du produit, en plus de tous les autres termes
de cette garantie appliquée excepté la durée.
Pour vous prévaloir d’une indemnisation en vertu de cette garantie,
veuillez contacter Kohler Co. par l’intermédiaire de votre vendeur,
plombier, centre de rénovation ou revendeur par internet, ou bien par
écrit à l’adresse suivante: Kohler Co., A l’attention de: Customer
Service Department, 444 Highland Drive, Kohler, WI 53044, USA.
Veuillez vous assurer de fournir tous les renseignements pertinents à
votre demande d’indemnité, y compris une description complète du
problème, produit, modèle, couleur, finition, date et lieu de l’achat.
Joindre également l’original de la facture. Pour plus de renseignements
ou pour demander les coordonnées du centre de réparation le plus
proche, composer le 1-800-4-KOHLER à partir des É.U., le
1-800-964-5590 à partir du Canada ou le 001-877-680-1310 à partir du
Mexique.
Les garanties données ci-dessus remplacent toutes les autres
garanties, expresses ou tacites, y compris, mais sans s’y limiter, à
celles marchandes et d’aptitude à un emploi particulier.
Le vendeur décline toute responsabilité contre les dommages
particuliers, directs ou indirects. Certains états/provinces ne
permettent pas de limitations de durée ou l’exclusion ou limitation de
tels dommages qui pourraient ne pas s’appliquer dans votre cas. La
présente garantie accorde au consommateur des droits légaux
spécifiques. Vous pouvez également avoir d’autres droits qui varient
Kohler Co. Français-4 115824-5-B

Garantie limitée à vie (cont.)
d’un état/province à l’autre. Cette garantie est accordée uniquement à
l’acquéreur initial et exclut tous dommages dûs à une installation
erronée, un usage abusif ou une mauvaise utilisation du produit, qu’ils
soient effectués par un entrepreneur, une société de services ou le
consommateur.
Ceci constitue notre garantie écrite exclusive.
*Les robinets Trend
®
, la Tour MasterShowerTM, les finitions en or poli,
tous les articles contenus dans la section ″Relatif à l’appareil″du
catalogue des prix des robinets Kohler, drains, Duostrainer
®
,
distributeurs de savon/lotion et les robinets utilisés dans des
environnements commerciaux sont couverts par la garantie limitée
d’un an de Kohler.
115824-5-B Français-5 Kohler Co.

Pièces de rechange
1020007**
32966**
Vis de
retenue
20345**
Bride & Vis
de fixation
Bras de douche
79682**
79676
Grille
79671
Ressort
79669
Joint
d'enclave
79674
Roulement
à billes
Anneau
de serrage
79682**
Anneau de serrage
85611
Joint torique
79670
Montant 85929
Joint
85590
Plaque
85928
Grille
85587
Logement
87614
Outil
85918**
Pomme de douche
20429**
Bride
1020006**
Bras de douche
**Vous devez spécifier les codes de la finition et/ou de la couleur
quand vous passez votre commande.
Kohler Co. Français-6 115824-5-B

52375
Joint
75462
Couvercle
73455**
Applique
52705**
Vis
77664**
Manchon
833438
Vis 834705
Bouchon
800065**
Poignée
77665
Tige
53382
Vis
20536**
Tige de
levage
38808
Brise jet
50713
Rondelle coupelle 73646
Bague
1059027
Ressort
59391
Rondelle
51290
Joint
59347
Plaque d'étanchéité
41517
Écrou
38676
Joint torique
38711
Capuchon
73744**
Bec
85555**
Bec
**Vous devez spécifier les codes de la finition et/ou de la couleur
quand vous passez votre commande.
115824-5-B Français-7 Kohler Co.

Guía del usuario
Guarnición de grifería monomando para
bañera y ducha
Gracias por elegir los productos de Kohler
Gracias por elegir la línea de productos de The Bold Look of Kohler.
La artesanía de Kohler le ofrece una rara combinación de rendimiento
comprobado y agraciada elegancia capaces de satisfacer sus exigencias
durante muchos años. La fiabilidad y belleza de su producto Kohler
sobrepasarán sus mayores expectativas. En Kohler, nos sentimos
orgullosos de nuestros productos y sabemos que usted también lo
estará.
Dedique unos minutos para leer esta Guía del usuario. Preste especial
atención a las instrucciones de cuidado y limpieza.
Toda la información contenida en este manual está basada en la
información más reciente disponible al momento de su publicación. En
Kohler, nos esforzamos constantemente por mejorar la calidad de
nuestros productos. Por lo tanto, Kohler se reserva el derecho de
efectuar cambios en las características del producto, embalaje o
disponibilidad en cualquier momento, sin previo aviso.
La grifería para bañera y ducha Kohler
Su nueva guarnición para bañera y ducha armoniza elegancia y belleza
con un rendimiento y fiabilidad excepcionales. Cada kit de guarnición
se ha diseñado con la mayor precisión y fabricado con materiales de la
más alta calidad, para ofrecer un funcionamiento sin problemas,
incluso en zonas de agua dura.
Cuidado y limpieza
Para obtener los mejores resultados, tenga presente lo siguiente al
limpiar su producto KOHLER:
•Para la limpieza, utilice solamente un detergente suave como el
jabón líquido para lavar platos y agua tibia. No utilice
limpiadores abrasivos que puedan rayar u opacar la superficie.
•Lea atentamente la etiqueta del producto de limpieza para
asegurar que no presente riesgos al usarse en el material.
•Siempre pruebe la solución de limpieza en un área oculta antes
de aplicarla a toda la superficie.
Kohler Co. Español-1 115824-5-B

Cuidado y limpieza (cont.)
•No deje por tiempo prolongado los limpiadores en la superficie.
•Limpie con un trapo y enjuague completa e inmediatamente con
agua después de aplicar limpiadores. Enjuague y seque las
superficies cercanas que se hayan rociado.
•Utilice una esponja o trapo suave y húmedo. Nunca utilice
materiales abrasivos como cepillos o estropajos de tallar para
limpiar las superficies.
Para obtener información detallada de limpieza y los limpiadores a
considerar, visite www.kohler.com/clean. Para solicitar información
sobre el cuidado y la limpieza, llame al 1-800-456-4537 y presione 1
para productos Kohler y luego 3 para documentos.
115824-5-B Español-2 Kohler Co.

Ajustes
PRECAUCIÓN: Riesgo de lesiones personales. La temperatura
del agua nunca debe ajustarse a más de 120°F (49°C).
Gire la válvula a la derecha, a la posición completamente abierta,
y deje correr el agua caliente durante varios minutos. Coloque un
termómetro en el chorro de agua y verifique la temperatura.
Para cambios menores de la temperatura del agua, ajuste el
tornillo de fijación y vuelva a verificar la temperatura del agua.
Para cambios mayores de la temperatura del agua, quite el
arosello (O-ring) y el collarín de la espiga de válvula. Gire
lentamente la espiga de válvula hasta obtener la temperatura del
agua deseada.
Vuelva a instalar el collarín en la espiga de válvula colocando el
tornillo de fijación contra el lado de la lengüeta.
Vuelva a instalar el arosello (O-ring), gire la espiga hacia la
izquierda para cerrar el suministro de agua y compruebe otra vez
la temperatura del agua.
NOTA: Después del ajuste, llene la información requerida en la
etiqueta de la válvula.
Lengüeta
Collarín
Lengüeta
Collarín
Válvula HiFlow
El resto de las válvulas
Tornillo de
fijación
Tornillo de
fijación
Arosello
Etiqueta de
la válvula
Espiga de la
válvula
Kohler Co. Español-3 115824-5-B

Garantía limitada de por vida
Sólo para Estados Unidos y Canadá
Kohler Co. garantiza que la grifería fabricada después del 1 de enero
de 1997 está libre de problemas de fugas y goteo durante el uso
residencial normal, mientras el comprador consumidor original sea el
propietario de la casa. *En caso de que la grifería presente fugas o
goteo durante el uso normal, Kohler enviará por correo y sin ningún
cargo al comprador original, el cartucho necesario para que la grifería
funcione correctamente.
Kohler también garantiza que todas las demás características de la
grifería, excepto el acabado en oro, están libres de defectos de material
y mano de obra, durante el uso residencial normal, mientras el
comprador consumidor original sea el propietario de la casa. Si el
producto presenta defectos durante el uso residencial normal, Kohler
Co., a su criterio, reparará, proveerá el repuesto o el producto, o
realizará los ajustes pertinentes. Esta garantía no cubre daños causados
por accidentes, abuso o uso indebido del producto. Al presentar las
reclamaciones de garantía a Kohler, es necesario incluir la prueba de
compra (recibo original). Kohler Co. no se hace responsable de los
gastos de mano de obra, instalación u otros gastos indirectos. En
ningún caso la responsabilidad de Kohler excederá el precio de la
grifería.
Si la grifería es para uso comercial, Kohler garantiza que la grifería está
libre de defectos de material y mano de obra por un (1) año, a partir
de la fecha de instalación, estando en efecto todas las demás
condiciones de la presente garantía, excepto la duración.
Si usted considera que tiene una reclamación en virtud de la garantía,
comuníquese con Kohler Co., ya sea a través de su distribuidor,
contratista de plomería o distribuidor a través de Internet, o escriba a
la siguiente dirección: Kohler Co., Attn.: Customer Service Department,
444 Highland Drive, Kohler, WI 53044, USA. Por favor, asegúrese de
proporcionar toda la información pertinente a su reclamación,
incluyendo una descripción completa del problema, producto, número
de modelo, color, acabado, fecha y lugar de compra del producto.
También incluya el recibo de compra original. Para información
adicional, o para obtener el nombre y dirección del lugar de reparación
y servicio más cercano a usted, llame al 1-800-4-KOHLER desde los
Estados Unidos, al 1-800-964-5590 desde Canadá y al 001-877-680-1310
desde México.
Las garantías anteriormente mencionadas sustituyen todas las demás
garantías, expresas o implícitas, incluyendo, entre otras, las garantías
implícitas de comercialización e idoneidad para un propósito en
particular.
115824-5-B Español-4 Kohler Co.
