Kohler K-T16237 User manual

Installation Guide
High-Flow Bath Faucet Trim
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-T16237 K-T16248
1054538-2-C

Tools and Materials
Before You Begin
Observe all local plumbing and building codes.
Shut off the water supply.
Install the required valves (K-300-K-NA, K-300-KR-NA, or
K-301-K-NA) prior to installing the product. Refer to the
installation instructions packed with the valves.
Deep rough-in kit #1071648 accommodates an additional 1/2″
(1.3 cm) of tile thickness for faucet installations using 1/2″valve
systems.
Deep rough-in kit #1071651 accommodates an additional 1/2″
(1.3 cm) of tile thickness for faucet installations using 3/4″valve
systems.
Complete the finished deck material before installing the bath
faucet trim.
Kohler Co. reserves the right to make revisions in the design of
faucets without notice, as specified in the Price Book.
Adjustable
Wrench
Plumbers
Putty
Assorted
Screwdrivers
Tape
Measure
Hex
Wrench
Plus:
• Rag
1054538-2-C 2 Kohler Co.

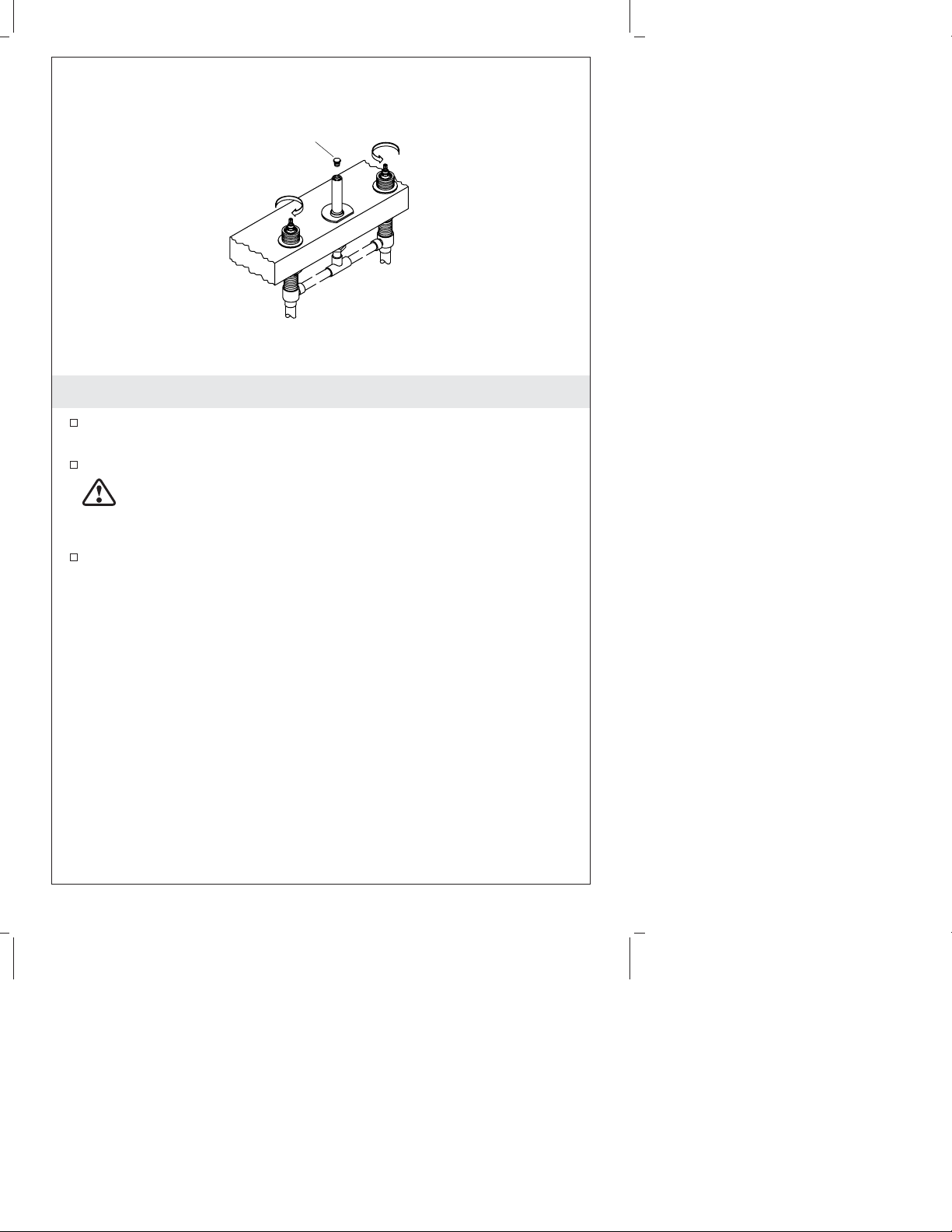

1. Remove the Plug
Make sure the valves are closed (cold = fully counterclockwise;
hot = fully clockwise).
Turn off the main water supply.
WARNING: Risk of personal injury. Do not lean over the
pipe plug when turning or removing the pipe plug. The
water supply lines may be pressurized, causing water to
spray or purge when removing the pipe plug.
Carefully remove and discard the pipe plug.
Pipe Plug
Close
Hot
Close
Cold
Kohler Co. 3 1054538-2-C

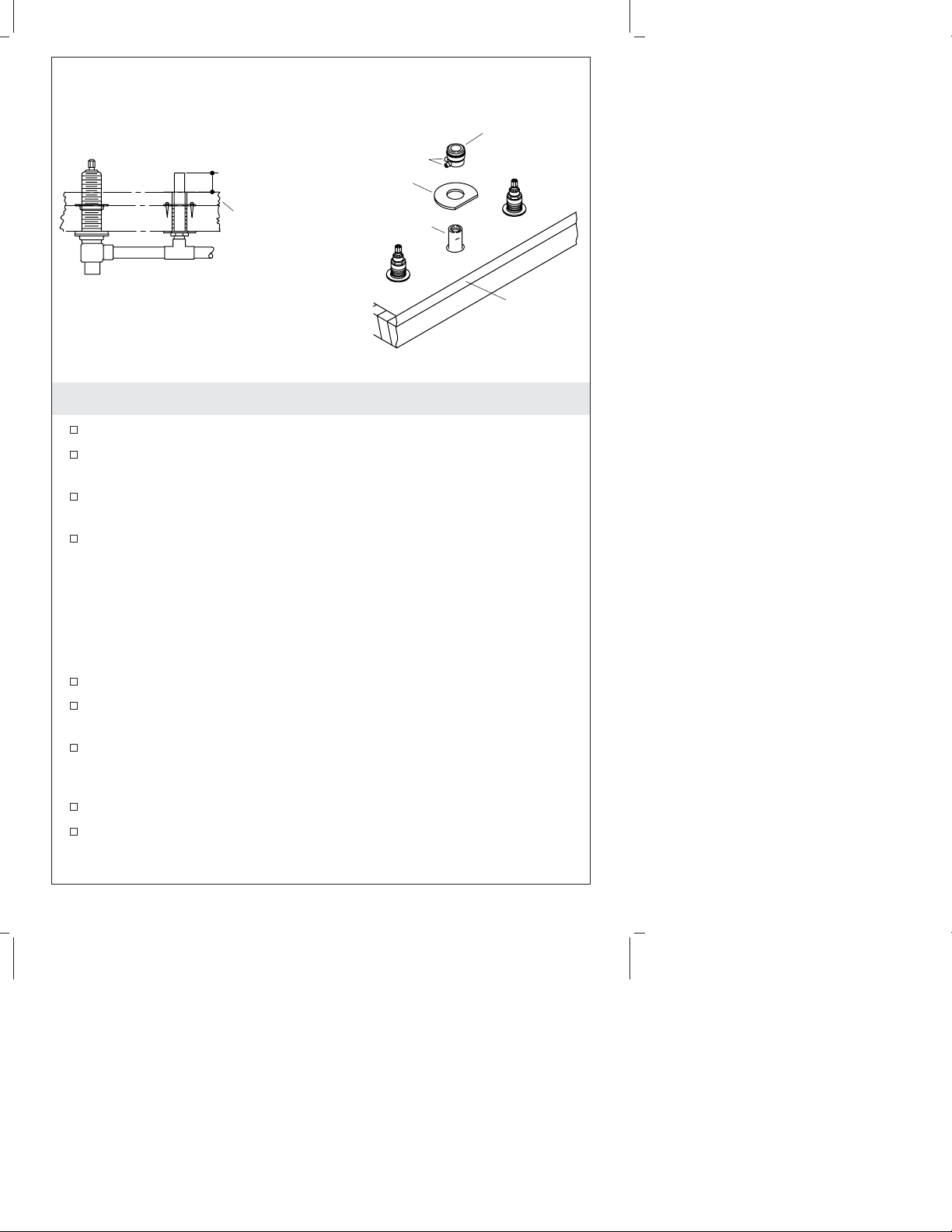

2. Install the Spout Supply Tube
Remove the plaster guard from the spout supply tube.
Ensure that the spout supply tube projects a minimum of 1-1/4”
(3.2 cm) above the finished deck.
Using a file, remove all burrs from the spout supply tube. This
will prevent damage to the O-ring inside the sleeve.
For tile-covered deck installations: With the flat side of the
washer facing the edge of the finished deck (as shown), slide the
washer onto the spout supply tube. For all other installations:
Discard the brass washer.
NOTE: Before installing the spout sleeve assembly, make sure the
O-ring is properly positioned in the groove on the outside of the
sleeve.
Loosen the setscrews in the spout sleeve assembly.
Using a twisting motion, slide the spout sleeve assembly onto the
spout supply tube until it contacts the finished deck.
Align the spout sleeve assembly with the setscrews offset from
the center (not facing directly forward or backward) of the spout
supply tube.
Retighten the setscrews.
Purge the spout supply tube of debris.
1-1/4"
(3.2 cm)
Finished
Deck
Setscrews
Spout Sleeve
Assembly
Finished
Deck
Washer
Spout
Supply Tube
1054538-2-C 4 Kohler Co.

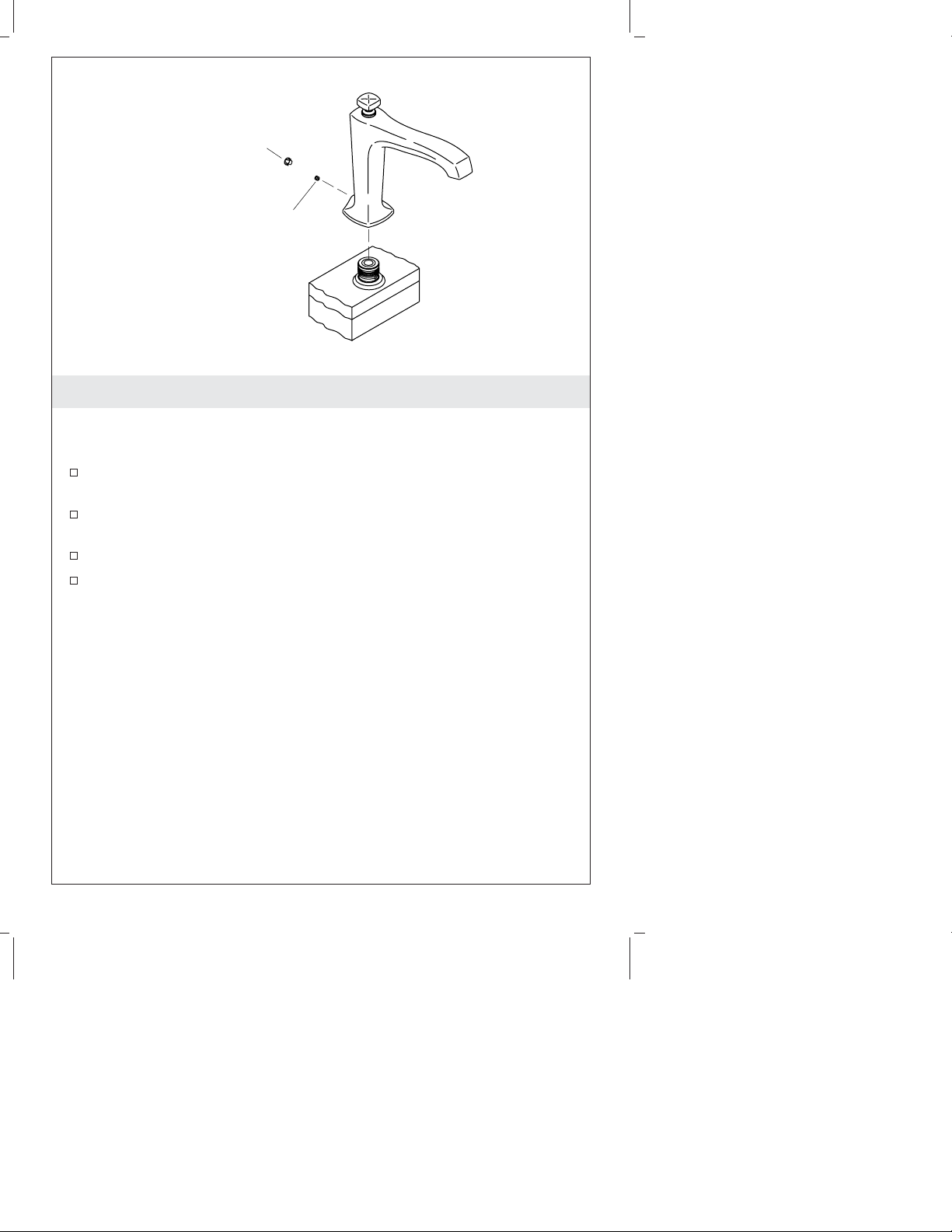

3. Install the Spout
NOTICE: To avoid damage to the seal in the base of the spout, use
care when installing the spout.
Position the spout on the spout sleeve assembly, then carefully
press down until the spout contacts the finished surface.
Rotate the spout until it is aligned to face straight toward the
user.
Tighten the setscrew.
Insert the plug button over the setscrew so it is flush with the
surface of the spout.
Setscrew
Plug Button
Kohler Co. 5 1054538-2-C

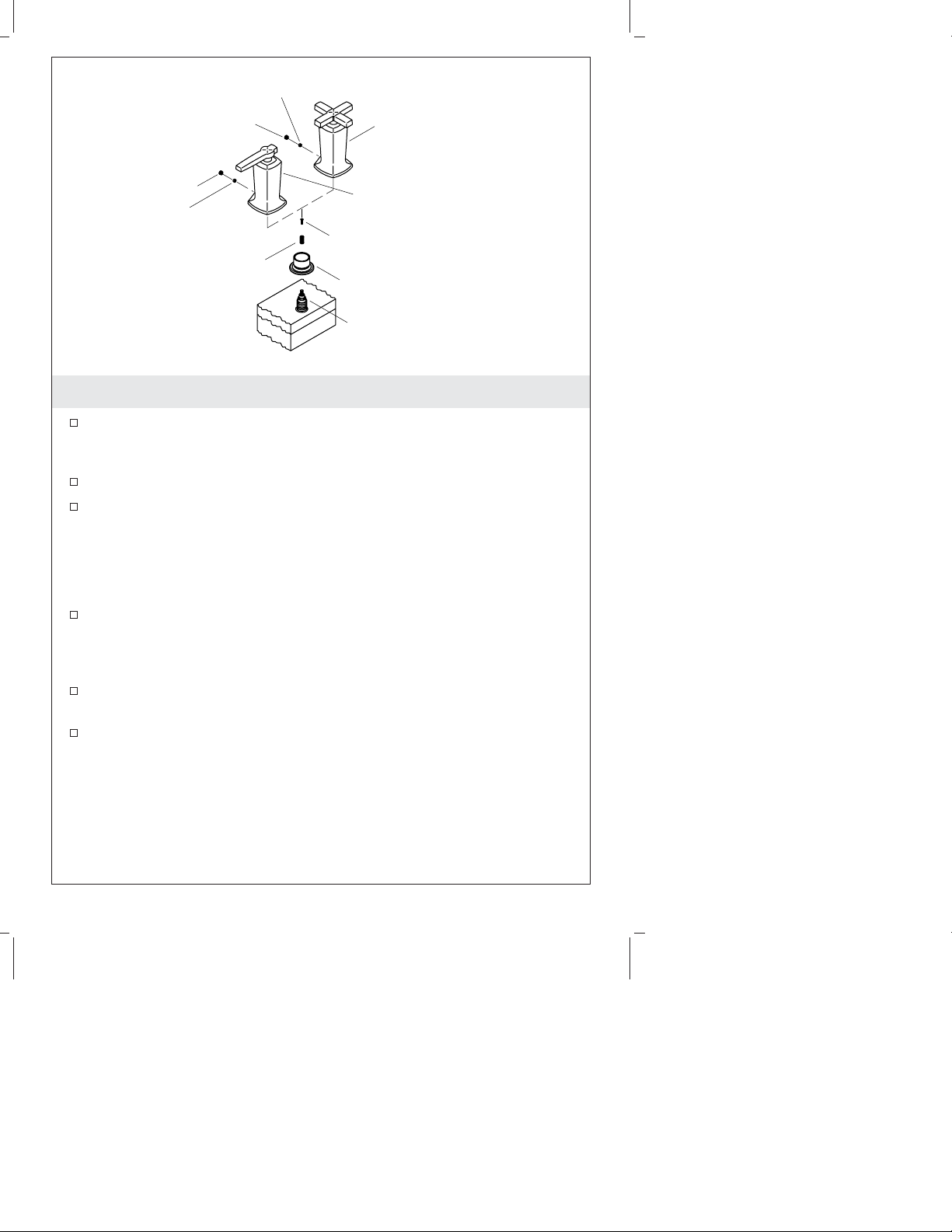

4. Install the Handles
Apply a bead of plumbers putty or other sealant around the
bottom of each adapter according to the sealant manufacturer’s
instructions.
Thread an adapter onto each valve.
Install a stem extension onto each valve, then securely tighten
with a screw.
NOTE: For lever handle assemblies: The lever handle must point
away from the spout when in the closed position.
Position each handle assembly with the setscrew hole away from
the user (as shown), then slide each handle assembly over each
valve.
Tighten each handle assembly with a setscrew, then cover each
setscrew with a plug button.
Remove any excess plumbers putty or sealant.
Valve
Setscrew
Setscrew
Adapter
Screw
Cross Handle Assembly
Lever Handle Assembly
Stem Extension
Plug Button
Plug Button
1054538-2-C 6 Kohler Co.

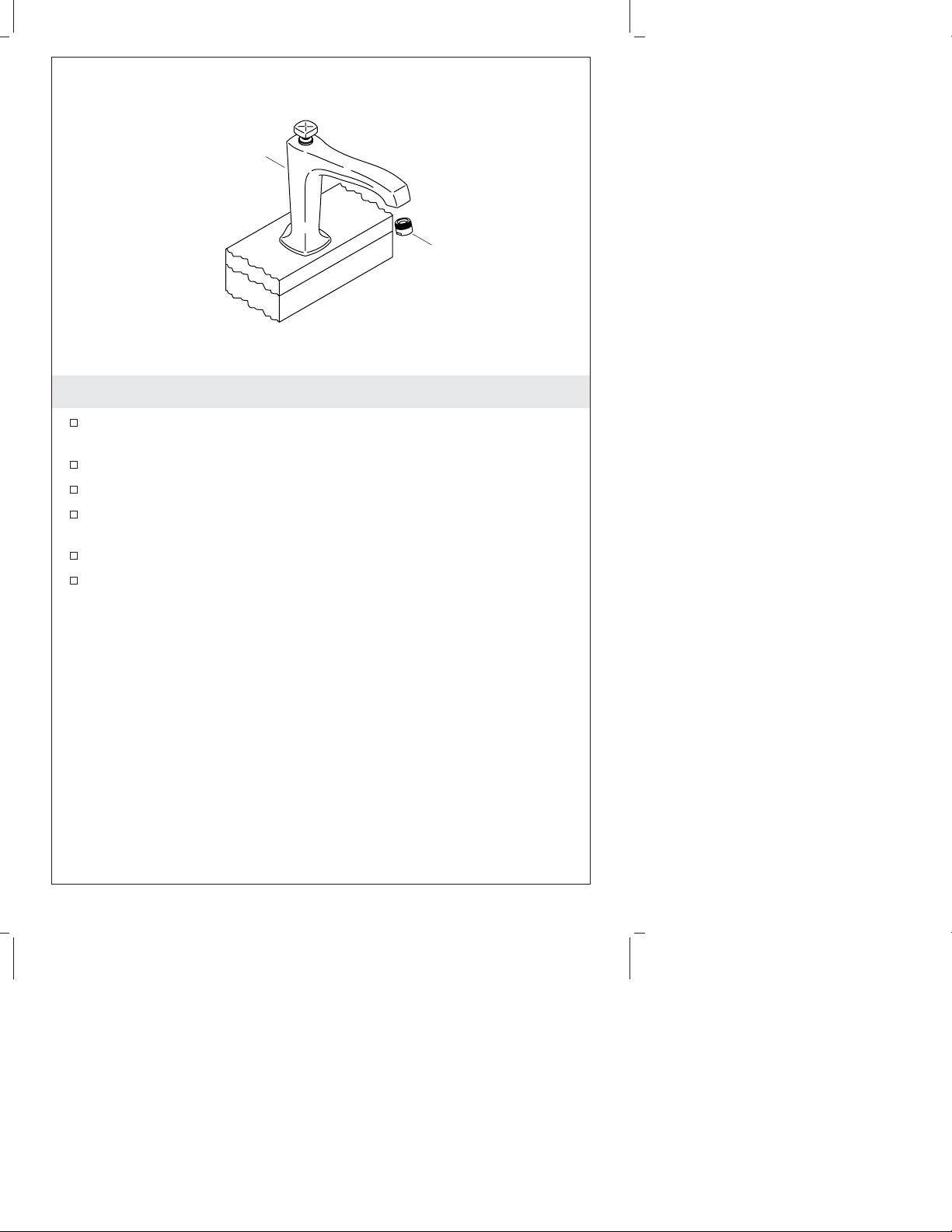

5. Complete the Installation
Ensure that both handles are turned off (hot = clockwise, cold =
counterclockwise).
Remove the aerator.
Turn on the main water supply and check for leaks.
Turn on the hot and cold valves and run water through the spout
to remove debris. Check for leaks.
Turn off the hot and cold valves.
Reinstall the aerator.
Spout
Aerator
Kohler Co. 7 1054538-2-C

Guide d’installation
Garniture de robinet de baignoire High-Flow

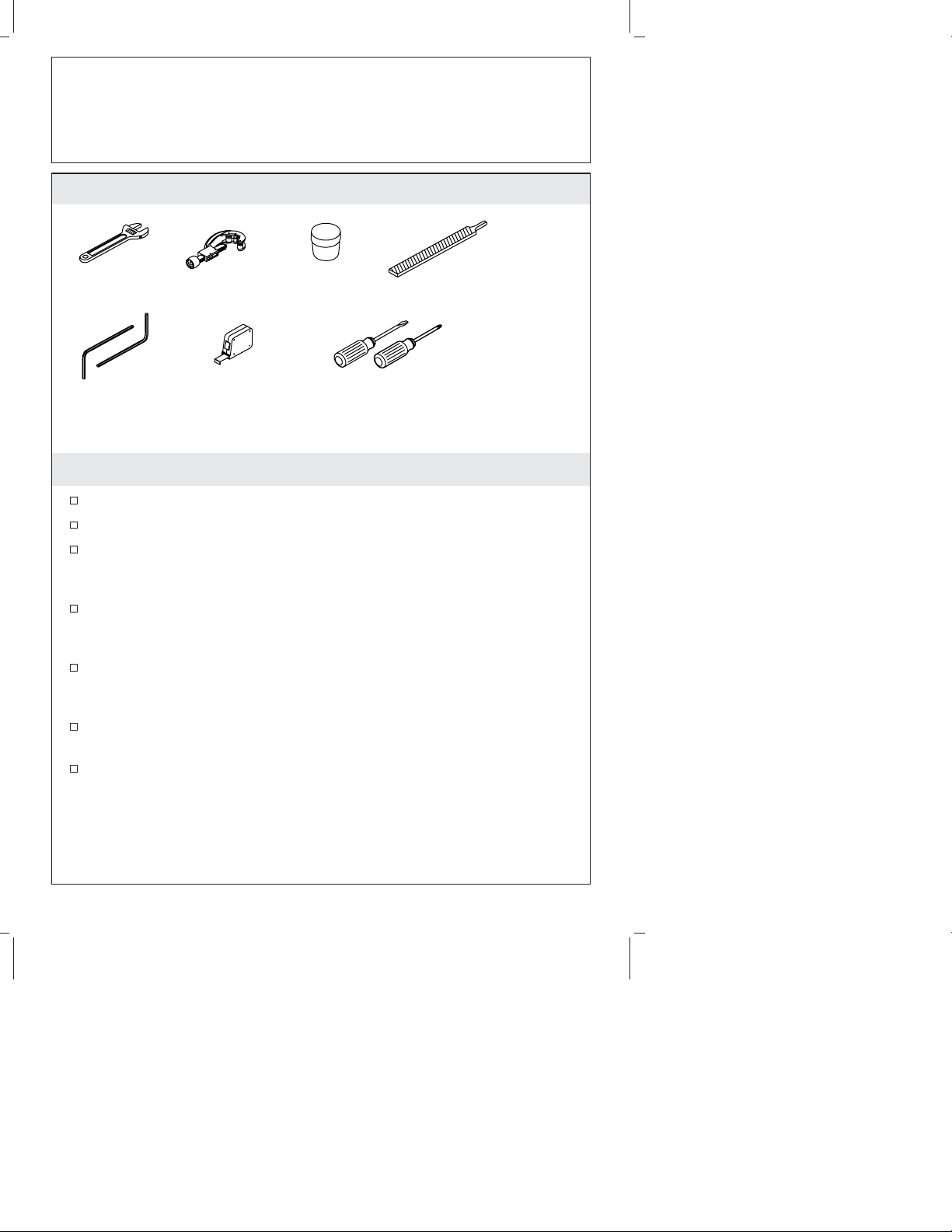

Outils et matériels
Avant de commencer
Respecter tous les codes de plomberie et de bâtiment locaux.
Couper l’alimentation d’eau.
Installer les valves requises (K-300-K-NA, K-300-KR-NA ou
K-301-K-NA) avant d’installer le produit. Se référer aux
instructions d’installation emballées avec les valves.
Kit de raccordement #1071648 accommode une épaisseur
supplémentaire de carrelage de 1/2″(1,3 cm) pour des
installations de robinet utilisant des systèmes de valve de 1/2″.
Kit de raccordement #1071651 accommode une épaisseur
supplémentaire de carrelage de 1/2″(1,3 cm) pour des
installations de robinet utilisant des systèmes de valve de 3/4″.
Compléter le matériau du comptoir fini avant d’installer la
garniture de robinet de baignoire.
Kohler Co. se réserve le droit d’apporter toutes modifications au
design des robinets et ceci sans préavis, comme spécifié dans le
catalogue des prix.
Clé à molette Mastic
de plombier
Tournevis assortis
Mètre rubanClé
hexagonale
Plus:
• Chiffon
Kohler Co. Français-1 1054538-2-C

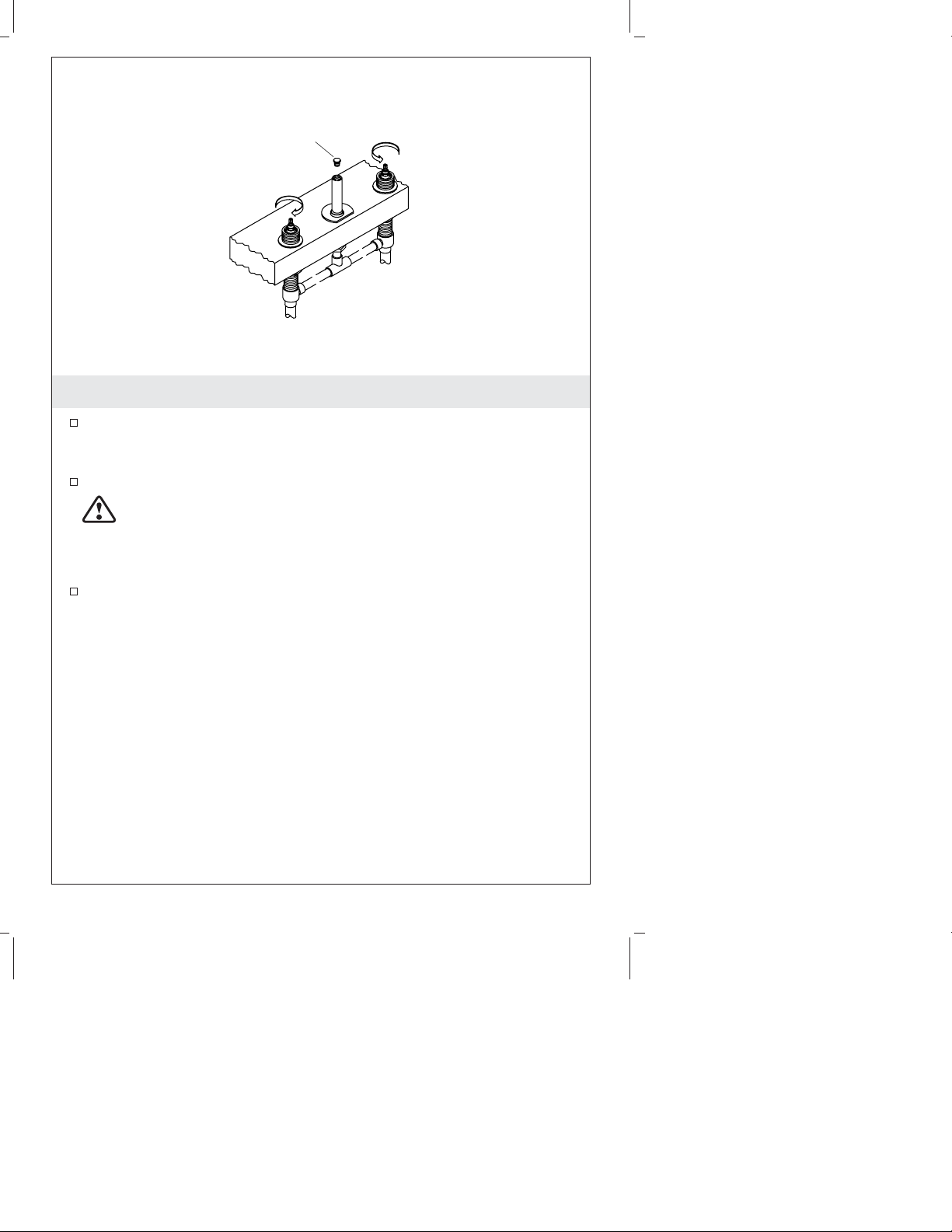

1. Retirer le bouchon
S’assurer que les robinets sont fermés (côté froid complètement
vers la gauche, côté chaud complètement vers la droite).
Fermer l’alimentation d’eau principale.
AVERTISSEMENT : Risque de blessures corporelles. Ne pas
se pencher sur le bouchon du tuyau au moment de le tourner
ou lors de son retrait. Les canalisations d’alimentation d’eau
peuvent être sous pression, ce qui cause des jets ou des
purges d’eau lors du retrait du bouchon du tuyau.
Retirer le bouchon du tuyau avec précaution et le jeter.
Bouchon
du tuyau
Fermer l'eau
chaude
Fermer
l'eau froide
Kohler Co. Français-2 1054538-2-C

2. Installer le tube d’alimentation du bec
Retirer le renfort de plâtre du tube d’alimentation du bec.
S’assurer que le tube d’alimentation du bec est projeté à un
minimum de 1-1/4″” (3,2 cm) au-dessus du comptoir fini.
Utiliser une lime pour supprimer toutes les ébarbures du tube
d’alimentation du bec. Ceci préviendra tout endommagement du
joint torique à l’intérieur du manchon.
Pour les installations sur comptoir recouvert de carrelage : Avec
le côté plat de la rondelle tourné vers le bord du comptoir fini (tel
qu’illustré), faire glisser la rondelle sur le tube d’alimentation du
bec. Pour toutes les autres installations: Jeter la rondelle en
laiton.
REMARQUE : Avant d’installer l’ensemble du manchon du bec,
s’assurer que le joint torique soit proprement positionné dans la
rainure à l’extérieur du manchon.
Dévisser les vis de retenue sur le manchon du bec.
Utiliser un mouvement de rotation pour faire glisser le manchon
du bec sur le tube d’alimentation du bec jusqu’à ce qu’il contacte
le comptoir fini.
Aligner le manchon du bec avec les vis de retenues décalées du
centre (ne faisant pas directement face vers l’avant ou l’arrière)
du tube d’alimentation du bec.
Resserrer les vis de retenue.
1-1/4"
(3,2 cm)
Comptoir
fini
Vis de
retenue
Ensemble de
manchon du
bec
Tuyau
d'alimentation
du bec
Comptoir
fini
1054538-2-C Français-3 Kohler Co.

Installer le tube d’alimentation du bec (cont.)
Purger le tube d’alimentation de tous débris.
Kohler Co. Français-4 1054538-2-C

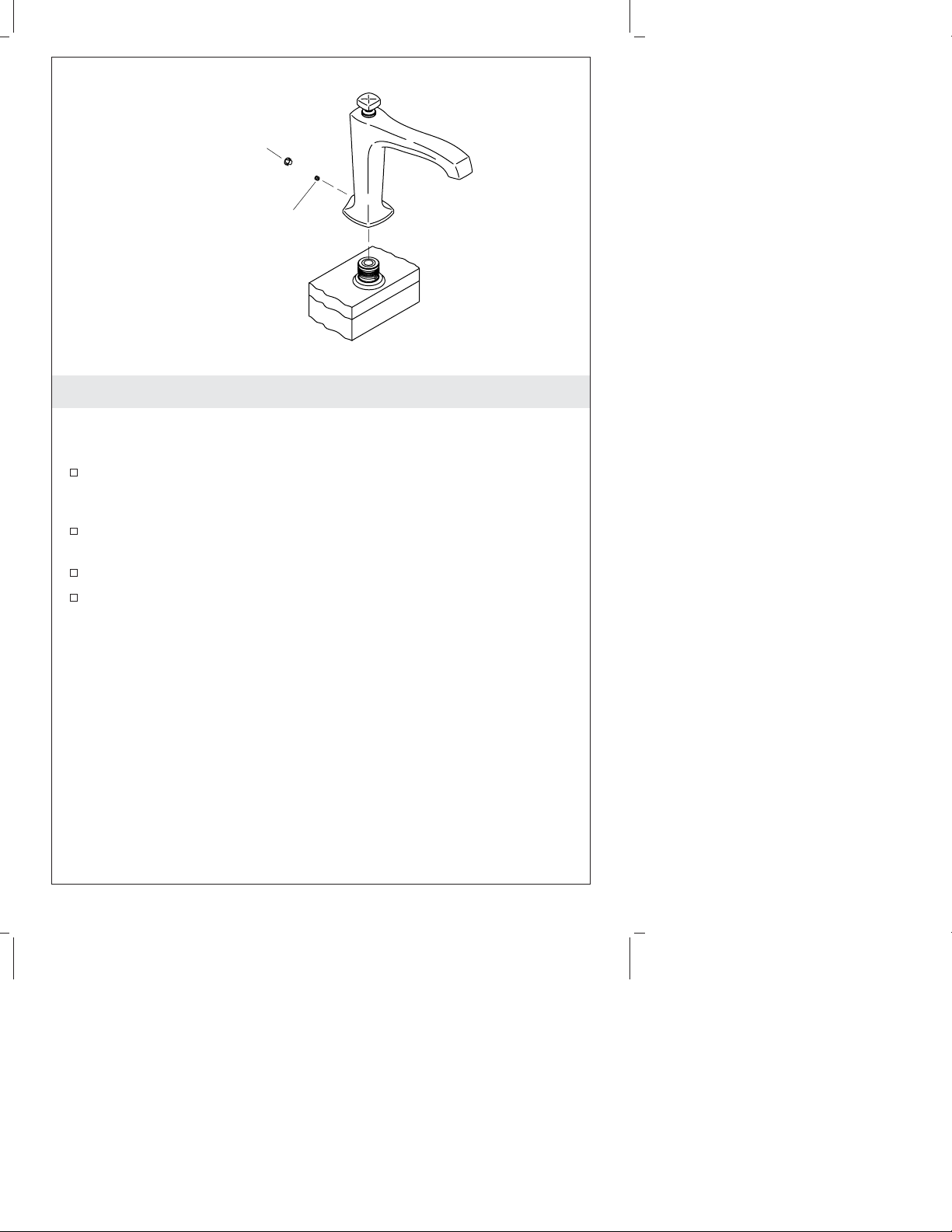

3. Installer le bec
AVIS : Afin d’empêcher tout dommage du joint préinstallé dans la
base du bec, procéder avec soin lors de l’installation du bec.
Positionner le bec sur son manchon, puis appuyer dessus
délicatement jusqu’à ce que le bec touche la surface finie.
Faire pivoter le bec jusqu’à ce qu’il soit aligné de manière à être
tourné vers l’utilisateur.
Serrer la vis de retenue.
Insérer le bouton du bouchon sur la vis de retenue, jusqu’à ce
qu’il soit à ras de la surface du bec.
Vis de retenue
Bouchon
1054538-2-C Français-5 Kohler Co.

4. Installer les poignées
Appliquer un boudin de mastic de plombier ou un autre produit
d’étanchéité autour du bas de chaque adaptateur selon les
instructions du fabricant du mastic.
Visser un adaptateur sur chaque valve.
Installer une extension de tige sur chaque valve, puis bien serrer
avec une vis.
REMARQUE : Pour les ensembles de manettes à volant : La
manette à volant doit être dirigée dans la direction contraire du bec
lorsqu’elle est en position fermée.
Placer chaque ensemble de mannette avec l’orifice de la vis de
retenue dirigé vers la direction opposée de l’utilisateur (tel
qu’indiqué), puis faire glisser chaque ensemble de manette sur
chaque valve.
Serrer chaque ensemble de manette avec une vis de retenue, puis
recouvrir chaque vis de retenue avec un bouton de bouchon.
Retirer tout excès de mastic de plombier ou de joint d’étanchéité.
Valve
Vis de retenue
Vis de retenue
Adaptateur
Vis
Ensemble poignée
en croix
Bouchon
Bouchon
Extension de
la tige
Ensemble de poignée
levier
Kohler Co. Français-6 1054538-2-C

5. Terminer l’installation
S’assurer que les deux poignées de robinet sont fermées (chaud =
dans les sens des aiguilles d’une montre, froid = dans le sens
contraire des aiguilles d’une montre).
Retirer l’aérateur.
Ouvrir l’alimentation d’eau principale et rechercher des fuites.
Ouvrir les valves d’eau chaude et froide et faire couler l’eau à
travers le bec pour chasser tous les débris. Vérifier s’ilyades
fuites.
Fermer les valves d’eau chaude et froide.
Réinstaller l’aérateur.
Bec
Aérateur
1054538-2-C Français-7 Kohler Co.

Guía de instalación
Guarnición de grifería de bañera de alto flujo
Herramientas y materiales
Antes de comenzar
Cumpla con todos los códigos locales de plomería y construcción.
Cierre el suministro de agua.
Antes de instalar el producto, instale las válvulas requeridas
(K-300-K-NA, K-300-KR-NA o K-301-K-NA). Consulte las
instrucciones de instalación que se incluyen con las válvulas.
El kit de instalación profunda #1071648 permite un espesor
adicional azulejo de 1/2″(1,3 cm) para instalaciones de grifería
que utilizan los sistemas de válvula de 1/2″.
El kit de instalación profunda #1071651 permite un espesor
adicional azulejo de 1/2″(1,3 cm) para instalaciones de grifería
que utilizan los sistemas de válvula de 3/4″.
Termine el material de acabado de la cubierta antes de instalar la
guarnición de la grifería de la bañera.
Kohler Co. se reserva el derecho de modificar el diseño de la
grifería sin previo aviso, tal como se especifica en la lista de
precios.
Llave
ajustable
Masilla
de plomería
Destornilladores
surtidos
Cinta
para medir
Llave
hexagonal
Más:
• Trapo
Kohler Co. Español-1 1054538-2-C

1. Retire el tapón
Verifique que las válvulas estén cerradas (agua fría =
completamente a la izquierda; agua caliente = completamente a la
derecha).
Cierre el suministro de agua.
ADVERTENCIA: Riesgo de lesiones personales. Al girar o
retirar el tapón de tubo, no se incline sobre el tapón de tubo.
Las líneas de suministro de agua pueden estar presurizadas,
lo que puede causar que el agua se rocíe o se purgue al
quitar el tapón de tubo.
Retire con cuidado y deseche el tapón de tubo.
Tapón
de tubo
Cierre el
agua caliente
Cierre el
agua fría
1054538-2-C Español-2 Kohler Co.

2. Instale el tubo de suministro del surtidor
Retire el protector de yeso del tubo de suministro del surtidor.
Asegúrese de que el tubo de suministro del surtidor se proyecte
un mínimo de 1-1/4″(3,2 cm) arriba de la cubierta acabada.
Con una lima, retire todas las rebabas del tubo de suministro del
surtidor. Esto evitará dañar el arosello (O-ring) dentro de la
manga.
Para instalaciones en cubierta con revestimiento de azulejo: Con
el lado plano de la arandela hacia el filo de la cubierta acabada
(como se muestra), deslice la arandela en el tubo de suministro
del surtidor. Para todas las demás instalaciones: Deseche la
arandela de latón.
NOTA: Antes de instalar montaje de la manga del surtidor,
asegúrese de que el arosello (O-ring) esté correctamente colocado en
la ranura del exterior de la manga.
Afloje los tornillos de fijación del montaje de la manga del
surtidor.
Con un movimiento de giro, deslice el montaje de la manga del
surtidor en el tubo de suministro del surtidor hasta que haga
contacto con la cubierta acabada.
Alinee la manga del surtidor con los tornillos de fijación
descentrados (sin estar orientados hacia el frente o hacia atrás) del
tubo de suministro del surtidor.
1-1/4"
(3,2 cm)
Cubierta
acabada
Tornillos
de fijación
Montaje de la
manga del
surtidor
Cubierta
acabada
Tubo de
suministro
del surtidor
Arandela
Kohler Co. Español-3 1054538-2-C

Instale el tubo de suministro del surtidor (cont.)
Vuelva a apretar los tornillos de fijación.
Purgue el tubo de suministro del surtidor para eliminar la
suciedad.
1054538-2-C Español-4 Kohler Co.

3. Instale el surtidor
AVISO: Para evitar daño al sello de la base del surtidor, tenga
cuidado al instalar el surtidor.
Coloque el surtidor en el montaje de la manga del surtidor, luego
presione con cuidado hacia abajo hasta que el surtidor haga
contacto con la superficie acabada.
Gire el surtidor hasta que esté alineado y quede recto hacia el
usuario.
Apriete el tornillo de fijación.
Inserte el tapón botón sobre el tornillo de fijación de manera que
quede al ras con la superficie del surtidor.
Tornillo de fijación
Tapón botón
Kohler Co. Español-5 1054538-2-C

4. Instale las manijas
Aplique una tira de masilla de plomería u otro sellador alrededor
del dorso de cada adaptador, según las instrucciones del
fabricante del sellador.
Enrosque un adaptador en cada válvula.
Instale una extensión de espiga en cada válvula, luego apriete
bien con un tornillo.
NOTA: Para montajes de manija de palanca: La manija de palanca
debe apuntar al lado opuesto del surtidor cuando esté en la posición
cerrada.
Coloque cada montaje de manija con el orificio para tornillo de
fijación hacia el lado opuesto del usuario (como se muestra),
luego deslice cada montaje de manija sobre cada válvula.
Apriete cada montaje de manija con un tornillo de fijación, luego
cubra cada tornillo de fijación con un tapón botón.
Limpie el exceso de masilla de plomería o de sellador.
Válvula
Tornillo de fijación
Tornillo de fijación
Adaptador
Tornillo
Montaje de la manija
de palanca
Montaje de la manija
de cruz
Tapón botón
Tapón botón
Extensión de
espiga
1054538-2-C Español-6 Kohler Co.
