Installation Guide
Bath Drain
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page“ Français-1”
Español, página“ Español-1”
K–7167
112035-2-AB

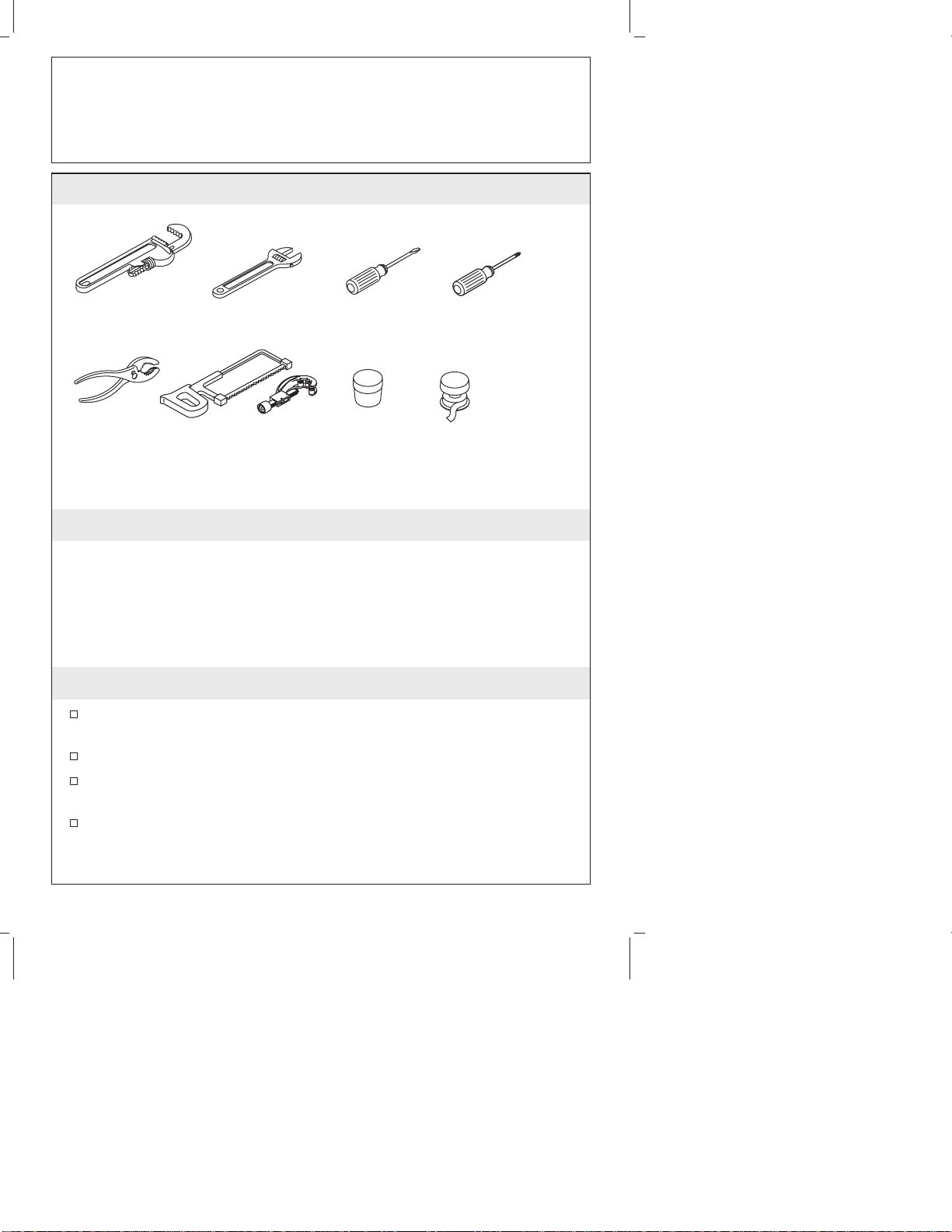

Tools and Materials
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.
Before You Begin
Observe all local plumbing and building codes.
Turn off the main water supplies.
Carefully inspect the fittings for damage before installing.
For replacement installations, remove the wall covering from the
drain end of the bath and remove the existing drain.
If installing a new bath, install the drain before installing the
bath.
If the tubes are cut, remove any burrs.
The adjustable pop-up drain has removable parts.
The drain tee is reversible for vertical or horizontal drainage.
The overflow ell and drain ell tubes may need to be cut for
proper fit. Dry fit or measure and cut them to the proper length.
Hacksaw or
Tubing Cutter
Plus:
• Trap
Pipe
Wrench Adjustable Wrench Flat Blade Screwdriver
Plumbers
Putty Thread Sealant
Tape
Phillips
Screwdriver
Pliers
112035-2-AB 2 Kohler Co.

Before You Begin (cont.)
Kohler Co. reserves the right to make revisions in the design of
drains without notice, as specified in the Price Book.
Kohler Co. 3 112035-2-AB

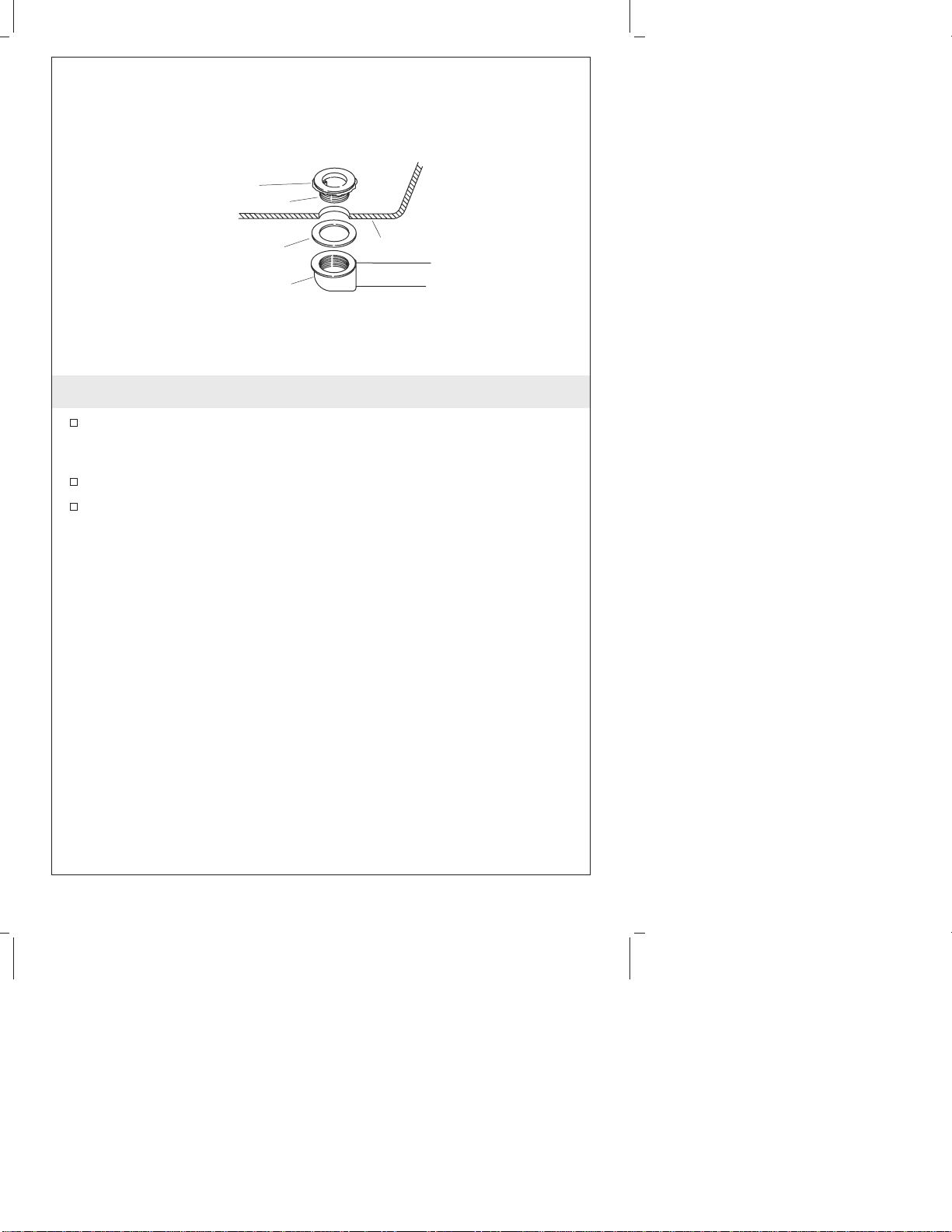

1. Install the Drain Ell
Apply a ring of plumbers putty or other sealant around the
underside of the strainer according to the manufacturer’s
instructions.
Set the gasket between the drain ell and the underside of the
bath.
Thread the strainer into the drain ell until snug. Do not fully
tighten at this time.
Drain
Ell
Apply
plumbers
putty.
Strainer
Gasket Bath
112035-2-AB 4 Kohler Co.

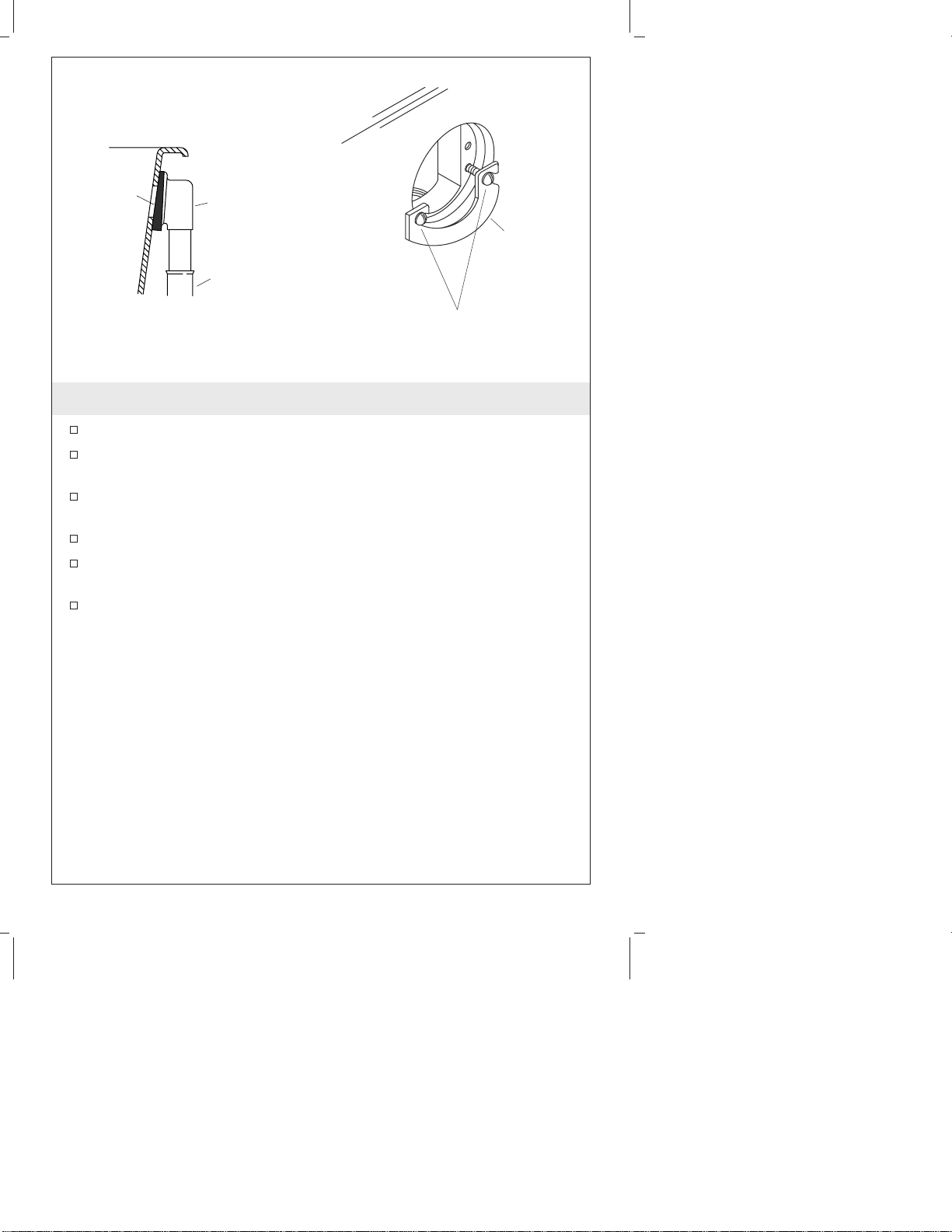

2. Install the Overflow Ell
Attach the gasket to the overflow ell.
The tapered side should be facing out, and the thin edge should
be on top when the gasket is properly positioned.
Lubricate the O-rings on the overflow ell and insert the overflow
ell into the overflow tube.
Align the overflow ell with the overflow hole in the bath.
From inside the bath, thread two screws through the retainer
plate and into the two lower holes in the overflow ell.
Tighten the screws.
Tube
Gasket Overflow
Ell
Retainer
Plate
Screws
Kohler Co. 5 112035-2-AB

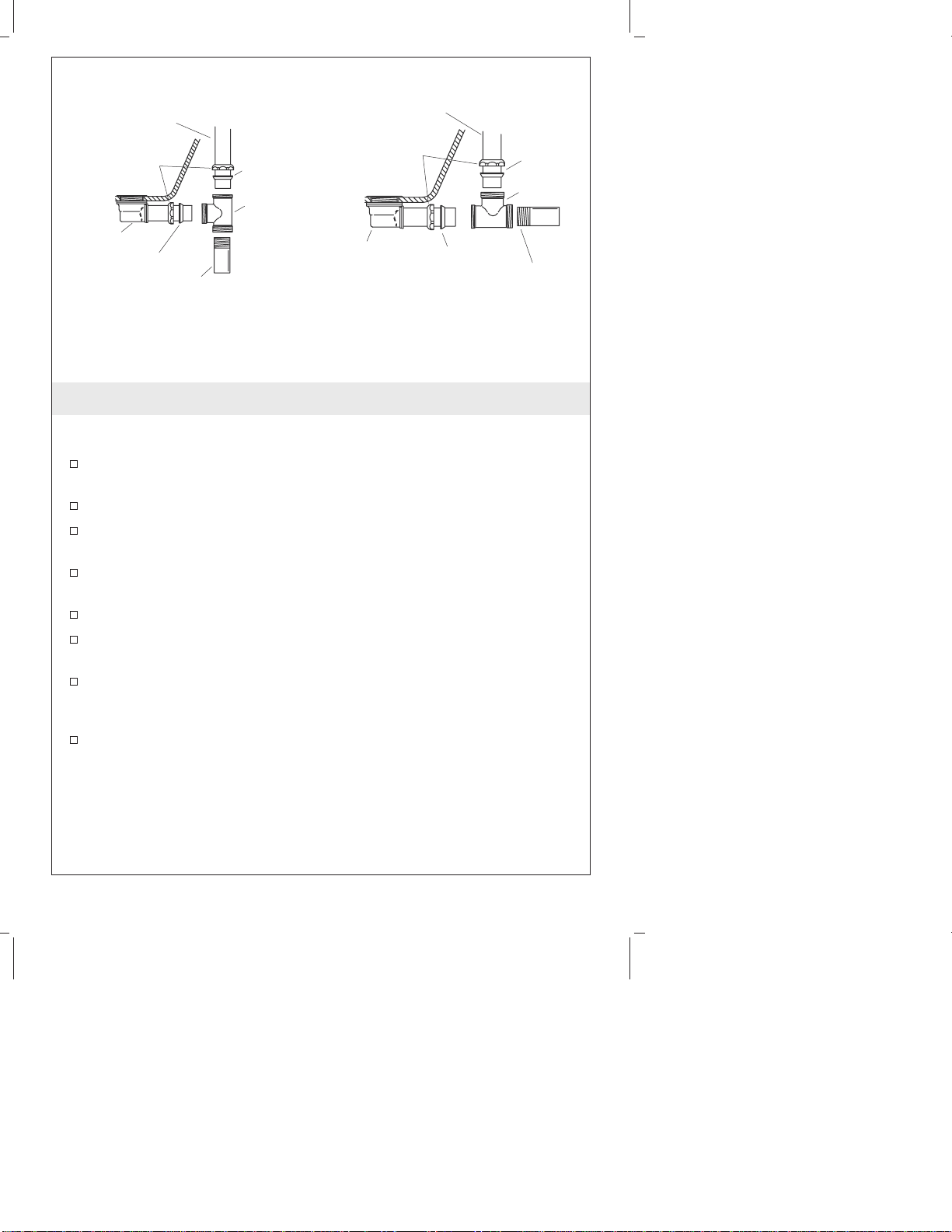

3. Install the Tubing
NOTE: The same steps apply to both above-the-floor and
below-the-floor installations, but the tee is aligned differently. Align
as shown in the illustration.
Slide a coupling nut, then gasket onto the overflow tube.
Slide a coupling nut, then gasket onto the drain ell.
Align the overflow tube and drain ell with the tee. Align the tee
following the illustration for your style of installation.
Insert the tubes completely into the tee. If necessary cut the
overflow tube to the correct length.
Align the tubes and tighten the nuts.
Apply thread sealant to the threads on the tailpiece.
Insert the tailpiece into the trap inlet, with 1” (2.5 cm) to 2” (5.1
cm) inside the trap. The tailpiece may need to be cut for proper
fit.
Attach the tailpiece to the tee and tighten.
Tee
Tailpiece
Overflow Tube
Gasket
Gasket
Coupling Nuts
Through-the-Floor Installations
Drain Ell
Tee
Tailpiece
Gasket
Gasket
Overflow Tube
Coupling Nuts
Drain Ell
Above-the-Floor Installations
112035-2-AB 6 Kohler Co.

4. Tighten the Drain Ell
CAUTION: Risk of property damage. Do not reposition the
drain ell after the strainer is tightened. Moving the drain ell may
damage the seal created when the strainer was tightened,
increasing the risk of leaking.
Tighten the drain ell securely by inserting pliers handles into the
top of the strainer.
Turn the strainer into the drain ell.
Remove any excess sealant.
Kohler Co. 7 112035-2-AB

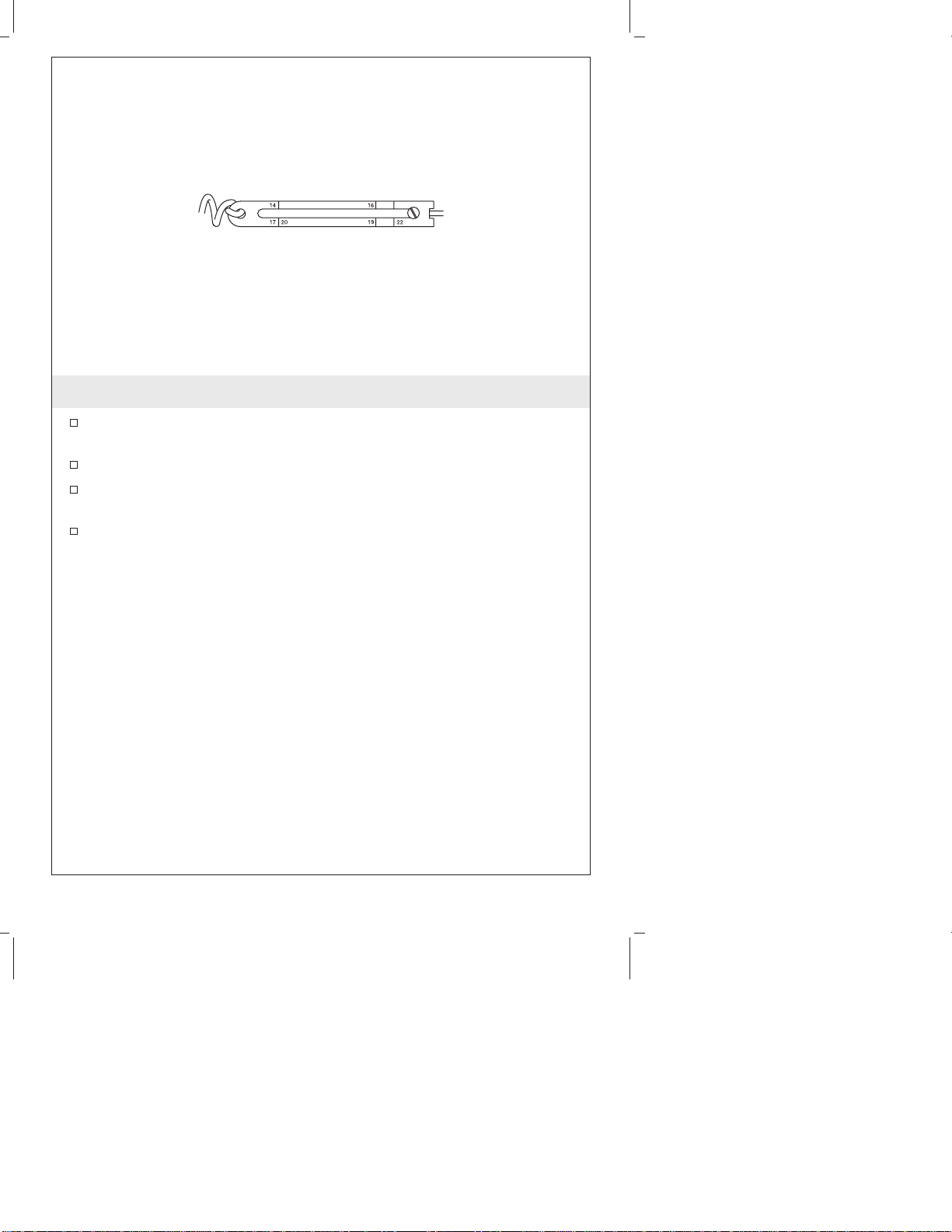

5. Adjust the Lift Rod
Refer to the bath installation instructions to determine your bath
size.
If necessary, loosen the screw and adjust the linkage.
The screw should be aligned with the 16 for 16″(40.6 cm) baths,
14 for 14″(35.6 cm) etc.
Tighten the screw after adjusting.
112035-2-AB 8 Kohler Co.

6. Install the Overflow Hood
Insert the lift rod assembly into the overflow ell.
Tighten the overflow hood to the overflow ell with the two
screws provided.
Assemble the handle to the overflow hood with the provided
screws.
It may be necessary to adjust the handle to the desired position.
Screws
Overflow
Hood
Handle
Overflow
Hood
Kohler Co. 9 112035-2-AB

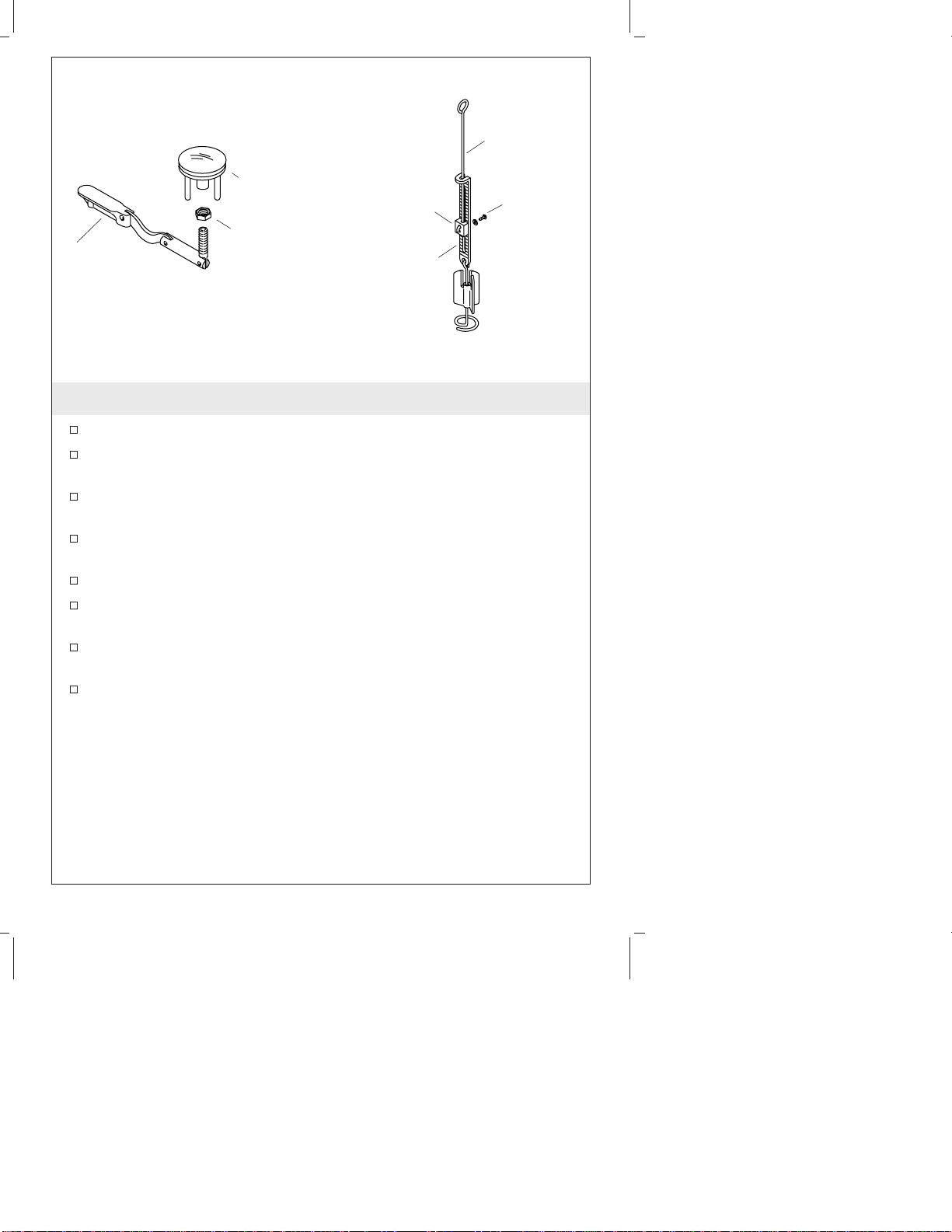

7. Install the Stopper
Insert the drain stopper into the drain ell.
The drain stopper should rise approximately 3/8″(1 cm) above
the strainer. Adjust if needed.
If adjustment is required, remove the stopper and loosen the nut
below the stopper.
Raise the stopper by turning it counterclockwise, or lower by
turning it clockwise.
Tighten the nut.
If sufficient clearance cannot be obtained by adjusting the stopper,
remove the lift rod assembly.
Loosen the screw and slide the adjusting block up onto the
adjusting rail to increase clearance or down to decrease clearance.
Tighten the screw and insert the lift rod assembly back into the
overflow ell.
Stopper
Nut
Toggle
Lift Rod
Assembly
Screw
Adjusting
Block
Adjusting
Rail
112035-2-AB 10 Kohler Co.

Guide d’installation
Drain de baignoire
Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de
téléphone et notre adresse du site internet sont au verso. Merci encore
d’avoir choisi la compagnie Kohler.
Avant de commencer
Respecter tous les codes de plomberie et de bâtiment locaux.
Fermer les alimentations d’eau principales.
Examiner soigneusement les raccords pour en déceler tout
dommage avant l’installation.
Pour des installations de remplacement, retirer le revêtement du
mur autour de l’extrémité du drain de la baignoire puis retirer le
drain existant.
Scie à métaux
ou coupe tubes
Plus:
• Siphon
Clé à tuyau Clé à molette Tournevis à
lame plate
Mastic de
plombier Ruban d'étanchéité
pour filetage
Tournevis
cruciforme
Pinces
Kohler Co. Français-1 112035-2-AB

Avant de commencer (cont.)
Si une nouvelle baignoire est installée, installer le drain avant
d’installer la baignoire.
Si les tubes sont coupés, retirer toute ébarbure.
Le drain mécanique réglable est doté de pièces amovibles.
Le T du drain est réversible pour permettre un montage vertical
ou horizontal.
Le coude de trop plein et les tubes de coude du drain peuvent
nécessiter d’être coupés pour un ajustage correct. Ajuster à sec ou
mesurer et les couper à la bonne longueur.
Kohler Co. se réserve le droit d’apporter toutes modifications au
design des drains et ceci sans préavis, comme spécifié dans le
catalogue des prix.
112035-2-AB Français-2 Kohler Co.

1. Installer le coude du drain
Appliquer du mastic de plombier ou autre produit d’étanchéité
sur le dessous de la crépine selon les instructions du fabricant du
mastic.
Placer le joint entre le coude du drain et la base de la baignoire.
Visser la crépine dans le coude de drain jusqu’au serrage. Ne pas
serrer complètement à ce moment.
Coude
d'évacuation
Appliquer du
mastic de
plomberie.
Crépine
Joint Baignoire
Kohler Co. Français-3 112035-2-AB

2. Installer le coude de trop-plein
Attacher le joint au coude du trop plein.
Le côté conique devrait faire face à l’extérieur, et le rebord fin
devrait être au-dessus lorsque le joint est proprement positionné.
Lubrifier les joints toriques sur le coude de trop plein et insérer ce
dernier dans le tube.
Aligner le coude du trop-plein avec l’orifice de trop-plein dans la
baignoire.
De l’intérieur de la baignoire, visser deux vis à travers la plaque
de rétention puis dans les deux trous inférieurs du coude du trop
plein.
Serrer les vis.
Tuyau
Joint Coude du
trop-plein
Plaque de
retenue
Vis
112035-2-AB Français-4 Kohler Co.

3. Installer la tuyauterie
REMARQUE : Les mêmes étapes s’appliquent aux installations sur
et sous sol, mais le T est aligné différemment. Aligner tel qu’illustré.
Glisser un écrou de couplage, puis le joint sur le tube de trop
plein.
Glisser un écrou de couplage, puis le joint sur le coude du drain.
Aligner le tube de trop plein et le coude du drain avec le T.
Aligner le T en suivant l’illustration de votre style d’installation.
Insérer complètement les tubes dans le T. Si nécessaire, couper le
tube de trop plein à la longueur correcte.
Aligner les tubes et serrer les écrous.
Appliquer un ruban d’étanchéité sur le filetage de la pièce de
raccordement.
Insérer la pièce de raccordement dans l’entrée du siphon, de 1”
(2,5 cm) to 2” (5,1 cm). La pièce de raccordement doit être coupé
pour un ajustement correct.
Fixer la pièce de raccordement au T et serrer.
T
Pièce de
raccordement
Tube de trop-plein
Joint
Joint
Écrous de
raccordement
Installations à travers le sol
Coude
d'évacuation
T
Pièce de
raccordement
Joint
Joint
Tube de trop-plein
Écrous de
couplage
Coude
d'évacuation
Installations au-dessus du sol
Kohler Co. Français-5 112035-2-AB

4. Serrer le coude du drain
ATTENTION : Risque d’endommagement du matériel. Ne pas
repositionner le coude du drain une fois la crépine serrée.
Bouger le coude du drain pourrait endommager le joint créé
lorsque la crépine était serrée, augmentant le risque de fuite.
Serrer le coude de drain solidement en insérant les poignées
d’une paire de pinces dans la crépine.
Tourner la crépine dans le coude du drain.
Retirer tout excédent de mastic.
112035-2-AB Français-6 Kohler Co.

5. Installer la tige de levage
Se référer aux instructions d’installation de la baignoire pour
déterminer la taille de celle-ci.
Si nécessaire, desserrer la vis et ajuster la liaison.
La vis devrait être alignée avec les baignoires 16 pour 16″(40,6
cm), 14 pour 14″(35, 6 cm) etc.
Serrer la vis après réglage.
Kohler Co. Français-7 112035-2-AB

6. Installer le couvercle de trop plein
Insérer l’ensemble de la tige de levage dans le coude du
trop-plein.
Serrer le couvercle de trop-plein sur le coude de ce dernier à
l’aide des vis fournies.
Assembler le levier au couvercle de trop-plein à l’aide des vis
fournies.
Le réglage du levier à la position désirée peut être requis.
Vis
Couvercle
de trop-plein
Poignée
Couvercle de
trop-plein
112035-2-AB Français-8 Kohler Co.

7. Installer l’arrêt
Insérer l’arrêt de drain dans le coude de drain.
L’arrêt de drain devrait se soulever d’environ 3/8″(1 cm)
au-dessus de la crépine. Régler au besoin.
Si un réglage est requis, retirer l’arrêt et desserrer l’écrou sous
l’arrêt.
Soulever l’arrêt en le tournant vers la gauche, le baisser en
tournant vers la droite.
Serrer l’écrou.
Si un dégagement suffisant ne peut pas être obtenu en ajustant
l’arrêt, retirer l’ensemble de la tige de levage.
Desserrer la vis et glisser le bloc de réglage sur le rail de réglage
pour augmenter ou diminuer l’espace.
Serrer la vis et insérer l’ensemble de la tige de levage dans le
coude de trop-plein.
Arrêt
Écrou
Attache
Ensemble
de tige de
levage
Vis
Bloc de
réglage
Rail
réglable
Kohler Co. Français-9 112035-2-AB

Guía de instalación
Desagüe de bañera
Herramientas y materiales
Gracias por elegir los productos de Kohler
Apreciamos su elección por la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestra página web se
encuentran en la última página. Gracias nuevamente por escoger a
Kohler.
Antes de comenzar
Cumpla con todos los códigos locales de plomería y de
construcción.
Cierre los suministros de agua.
Revise con cuidado las conexiones antes de la instalación para
determinar si están dañadas.
Para sustituir la instalación, retire el revestimiento de la pared del
lado de desagüe de la bañera y desmonte el desagüe existente.
Sierra para
metales o
cortatubos
Más:
• Sifón
Llave para
tubo Llave ajustable Destornillador plano
Masilla de
plomería Cinta selladora
de roscas
Destornillador
de punta de
cruz (Phillips)
Pinzas
Kohler Co. Español-1 112035-2-AB
