Kohler Digital Interface K-683 User manual

Installation Guide
Digital Interface
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de Mcorresponden a México
(Ej. K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-683, K-685 K-684, K-686
1043184-2-B

IMPORTANT INSTRUCTIONS
WARNING: When using electrical products, basic precautions should always be followed, including
the following:
DANGER: Risk of electric shock. Connect only to circuits protected by a Ground-Fault
Circuit-Interrupter (GFCI) or Earth-Leakage Circuit Breaker (ELCB). Grounding is required. The unit
should be installed and grounded by a qualified service representative.
WARNING: Risk of electric shock. A licensed electrician should route all electrical wiring.
WARNING: Risk of electric shock. Disconnect power before servicing.
WARNING: Risk of injury or property damage. Please read all instructions thoroughly before
beginning installation.
NOTICE: Follow all plumbing, electrical, and building codes.
Specifications
Pressures
Maximum Static Pressure 125 psi, 862 kPa, 8.6 bar
Supply Pressure Differential* Max 5 psi, 34.5 kPa, 0.34 bar (Equal pressures recommended.)
Minimum Flow Rate 1.6 gpm (Less than 72 psi dynamic pressure.)
6 lpm (Less than 500 kPa maintaining pressure.)
2.1 gpm (Greater than 72 psi dynamic pressure.)
8 lpm (Greater than 500 kPa maintaining pressure.)
Temperatures
Programmable Temperature Max 120°F (49°C) Min 79°F (26°C) Full cold may also be selected.
Default Temperature at Start-up 102°F (39°C)
Minimum Mixed Temperature
Differential from Hot Supply 3.6°F (2°C)
Optimum Thermostatic Control Range 86°F (30°C) to 120°F (49°C)
Temperature Stability at Recommended
Supply Conditions +/- 1.6°F (1°C)
Ambient Temperature Greater than 34°F (1°C), Max 104°F (40°C)
Maximum Relative Humidity 95% non-condensing
Electrical
Electrical Service 100-240 VAC, 50-60 Hz, 1.5 A
User Interface Cable Length (supplied) 30 ft (9.14 m)
* In commercial applications where there is a large difference in hot and cold supply pressures or frequent
fluctuation in either supply line is anticipated, it is strongly recommended that pressure regulators be
installed.
1043184-2-B 2 Kohler Co.

Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few minutes to review this manual before
you start installation. If you encounter any installation or performance problems, please don’t hesitate to
contact us. Our phone numbers and website are listed on the back cover. Thanks again for choosing Kohler
Company.

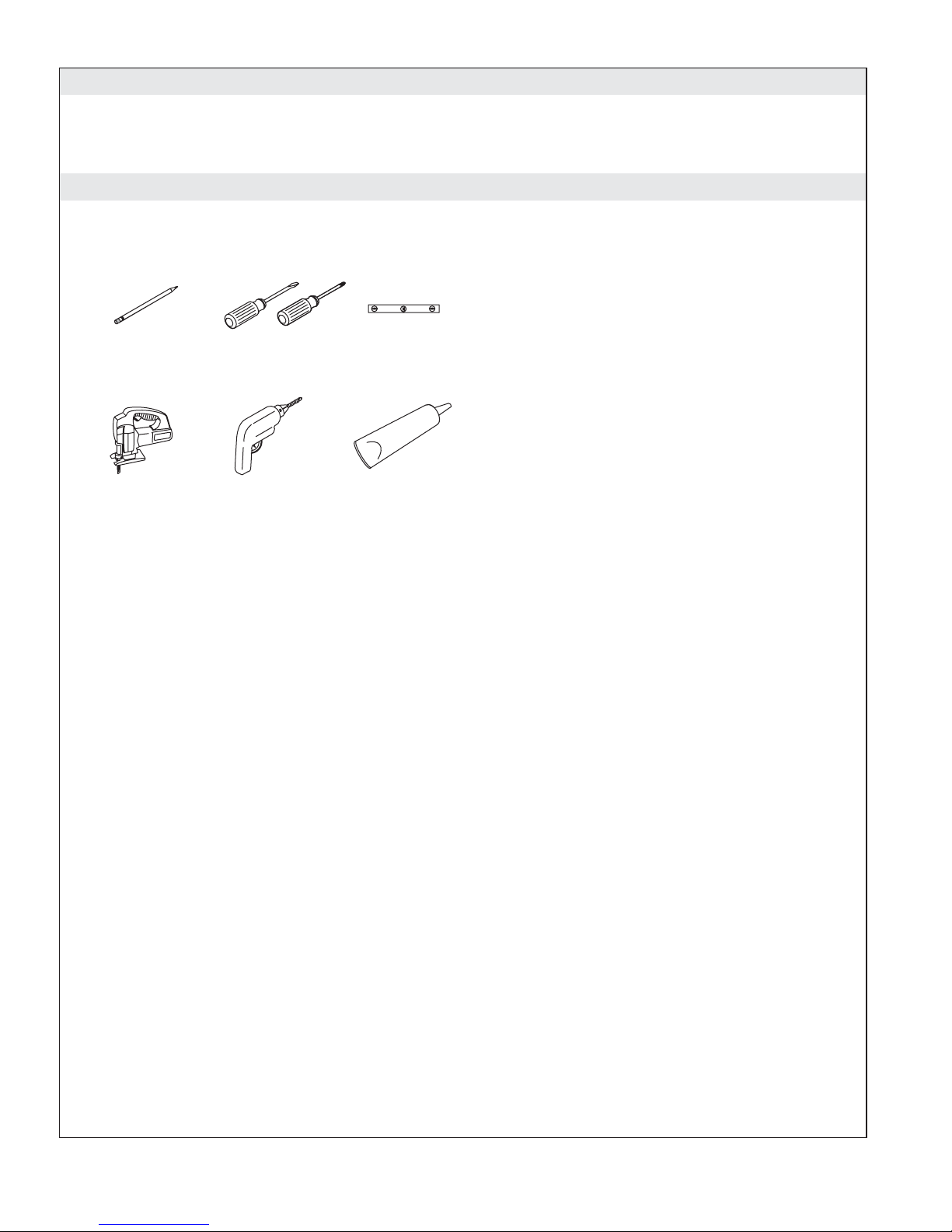

Tools and Materials
Screwdrivers
Jigsaw/Saber
Saw
Sealant
LevelPencil
Drill
Plus:
• Shims
• Suction Cup (Provided)
Kohler Co. 3 1043184-2-B

Roughing-In
Before You Begin
Observe all local plumbing, building, and electrical codes.
Read these instructions and determine all required components along with their installation
locations before beginning this installation.
A licensed electrician should install a 120 V GFCI electrical outlet, within the stud framing, in close
proximity to the electronic valve. The interface(s) is/are powered through the connection(s) with the
valve.
Install the valve prior to installing the interface(s).
Kohler Co. reserves the right to make revisions in the design of faucets without notice, as specified
in the Price Book.
7-5/8"
(19.4 cm)
3-5/8" (9.2 cm)
4-1/2" (11.4 cm)
30' (9.14 m)
30' (9.14 m)
8-Pin Interface Cable
4-Pin Auxiliary Interface Cable
Cutout
7-11/16"
(19.5 cm)
3-11/16" (9.4 cm)
Cutout Detail
1/2" (1.3 cm) Min Clamp
Arm Clearance
1/4" (6 mm) Min
Interface Lip
Clearance
Clamp Arm
8-1/2"
(21.6 cm)
3-5/8" (9.2 cm) –
4-5/8" (11.7 cm)
Wall Cavity
Depth
3/16" (5 mm) Min –
2" (5.1 cm) Max Depth
1043184-2-B 4 Kohler Co.

1. Preparation
If not already installed, install the digital valve at this time according to the instructions packed
with the product.
NOTE: The optional auxillary interface, with the 4-pin cable, is located outside the showering enclosure,
while the primary interface, with the 8-pin cable, is located inside the showering enclosure.
Determine all required components along with their installation locations before beginning this
installation.
Custom showering experiences other than the preprogrammed options must be programmed into
the interface prior to use. Refer to the ″Digital Interface Homeowners Guide.″
NOTE: The 8-pin cable is used for the primary interface and the 4-pin for the auxillary interface.
Verify that both the primary and auxillary interface are located so the interface cable easily spans
the distance between the valve and interface connection.
30' (9.14 m) 8-Pin Interface Cable
30' (9.14 m) 4-Pin Interface Cable
Connector
Drip Loop
Drip Loop
Drip Loop
Drip Loops
Power Supply
Outlet
Primary Interface
(Inside Shower)
Auxiliary Interface
(Outside Shower)
Kohler Co. 5 1043184-2-B

2. Prepare the Site
NOTE: Portrait interface shown, landscape interface also available.
NOTE: Allow for a 1/4″(6 mm) overlap for the lip of the wall sleeve and a minimum clearance of 1/2″
(1.3 cm) around the back of the opening to enable the clips to fully engage.
Refer to the rough-in information. With a pencil, mark the cut lines onto the finished wall.
Carefully cut out the opening in the finished wall following the penciled guidelines.
For thin finished wall materials of less than 3/16″(5 mm), shim around the back of the opening to
provide adequate support for mounting the interface wall sleeve.
1/4" (6 mm)
Interface lip
Cutout Wall Shim
Clamp Arm
7-11/16"
(19.5 cm)
3-11/16"
(9.4 cm)
Shim thin walls if
necessary.
52" (132.1 cm)
1/2" (1.3 cm) Min
Clamp Arm
Clearance
3/16" (5 mm) Min –
2" (5.1 cm) Max Depth
1043184-2-B 6 Kohler Co.

3. Install the Interface
CAUTION: Risk of product damage. Do not use power screwdrivers to install the interface.
NOTE: The clamp arms can be removed and turned upside down to allow installation to thicker walls.
Measure the finished wall thickness.
If appropriate, flip the clip arms to accommodate thicker wall materials. Refer to the above
illustration.
Secure the interface cable, from the valve, with a zip tie to the back of the wall sleeve allowing
approximately 18″(45.7 cm) of cable to hang free.
Insert the free end of the interface cable into the opening of the wall sleeve.
Tuck the clamp arms into the slots of the sleeve.
Apply a bead of silicone sealant into the groove around the backside of the sleeve lip.
Insert the sleeve into the cutout.
Turn the clamp arms so that they are perpendicular to the opening.
Handtighten the screws. Do not overtighten.
Wipe away any excess sealant from around the front of the sleeve. Use care not to get sealant on the
outer surface of the sleeve.
Remove the cap from the interface cables.
Connect the interface to the interface cable.
Carefully feed the connection through the hole in the wall sleeve and into the wall cavity. A drip
loop will automatically be formed in the cable.
Flip clamp arms for
thicker wall material,
1-1/4" (3.2 cm) – 2"
(5.1 cm).
Thinner Wall, 3/16" (5 mm) –
1-1/4" (3.2 cm)
Apply silicone
sealant.
Tuck clamp
arms into slots.
Do not use power
screwdriver.
Insert sleeve and
untuck clamp arms.
Sleeve
Cable
Drip Loop
Interface
Secure cable.
18"
(45.7 cm)
Min
Control
Knob
Kohler Co. 7 1043184-2-B

Install the Interface (cont.)
Verify the gasket is in place on the interface.
Slide the body of the interface into the sleeve.
Firmly press on the interface with the palms of your hands until it snaps into place.
Install the control knob.
1043184-2-B 8 Kohler Co.

4. Complete the Installation
IMPORTANT! Make drip loops in all cables and cords.
Press the clips to release and open the access door on the valve.
Slide the hinge side of the door in either direction until one side slips free.
Remove the door.
Connect the interface cable(s) to the valve.
Connect the power supply to the valve.
Verify all molded grommets are in place before closing the access cover.
Reinstall the access door.
To close the access door, press on the tabs until the clips snap into place.
Plug the power supply into the outlet.
5. Installation Checkout
Turn on the water supply to the valve.
Check all connections for leaks and make any adjustments as needed.
Turn on the main power supply. You should hear the valve power up and the power icon on the
user interface will be lit with a green pulsing light.
If not already completed, refer to the ″Digital Interface Homeowners Guide″to set up the interface.
Screws
Molded Grommets
Internal Interface Cable
Optional External
Interface Cable
Drip Loop
Drip Loop
Clip
Tab Door
Drip Loop
Power Supply
Power Supply
Kohler Co. 9 1043184-2-B

Installation Checkout (cont.)
NOTE: For more information about using the user interface and its menus, refer to the user interface
Homeowners Guide.
At the main menu of the interface select SHOWER > Options > All On. This will select all connected
components and purge the air from the system.
Check for leaks and make any adjustments as needed.
Verify that the water flow is sufficient for your showering needs.
6. Troubleshooting
CAUTION: Risk of personal injury. The valve may contain hot water; be careful when draining any
residual water.
IMPORTANT! Turn off the power and water supply to the valve before performing any maintenance.
It is recommended that any valve maintenance should be performed by an authorized Kohler service
representative.
This troubleshooting guide is for general aid only. For service and installation issues or concerns, call
1-800-4-KOHLER.
Troubleshooting Table
Symptoms Probable Cause Recommended Action
1. Control panel is not lit. A. Power supply is not plugged
into the outlet.
A. Plug the power supply into the
outlet.
B. Power supply connection to the
valve may be loose or
disconnected.
B. Check power supply connections to
the valve and reconnect if needed.
C. Interface cable connections may
be loose or disconnected.
C. Check all interface cable
connections, connect if needed.
D. Circuit breaker has been
tripped.
D. Reset the circuit breaker.
E. The valve memory may require
resetting.
E. Disconnect and reconnect the
power supply from the valve.
F. If none of the recommended
actions for the above issues
correct the symptom, the valve
or interface requires servicing.
F. Contact your Kohler Co. authorized
service representative.
2. The interface power
indicator pulses but does
not turn on.
A. Interface cable connections may
be loose or disconnected.
A. Check all interface cable
connections, connect if needed.
B. If the above recommended
action does not correct the
symptom, the interface or valve
requires servicing.
B. Contact your Kohler Co. authorized
service representative.
3. The interface functions
normally but no water
flows from the
components.
A. Inlet/outlet fittings may be
blocked.
A. Check the inlets and outlets for
blockage or debris. Clean the inlet
screens. Refer to the ″Clean the
Inlet Screens″section in the Valve
Homeowners Guide.
B. Hot and cold water supplies are
not turned on.
B. Turn on the water supply to the
valve.
C. The valve memory may require
resetting.
C. Disconnect and reconnect the
power supply from the valve.
D. System error. D. Check the user interface for an
error code. Refer to the
″Diagnostics″section in the Digital
Interface Homeowners Guide.
1043184-2-B 10 Kohler Co.

Troubleshooting (cont.)
Troubleshooting Table
Symptoms Probable Cause Recommended Action
E. If none of the recommended
actions for the above issues
correct the symptom, the valve
requires servicing.
E. Contact your Kohler Co. authorized
service representative.
4. Maximum blend
temperature too hot or
too cold.
A. Incorrect maximum temperature
setting.
A. Refer to the ″Set the Maximum
Temperature″section in the Digital
Interface Homeowners Guide.
B. If the above recommended
action does not correct the
symptom, the interface or valve
requires servicing.
B. Contact your authorized Kohler
service representative.
5. Continuous flow. A. System will not switch off. A. Turn off the water and power
supply and contact your Kohler Co.
authorized service representative.
6. Massage mode shuts
down but water continues
to run from
showerhead(s).
A. Unequal flow rates between
valve outlets.
A. Verify the installation has one
bodyspray per valve outlet and
uses bodysprays with the same
flow rate. If needed, contact the
installer to revise the installation.
B. Fluctuation of inlet pressure. B. Install pressure regulators in the
supply lines.
C. Pressure difference greater than
5 psi (34.5 kPa) between the hot
and cold supply lines.
C. Install pressure regulators to bring
the supplies with 5 psi (34.5 kPa)
of each other.
7. Only cold water flows
from the outlets.
A. Hot water supply is either not
turned on or not connected to
the valve inlet.
A. Check if the hot water supply is
turned on and connected to the
valve inlet.
B. Hot water inlet is blocked. B. Check if the hot water inlet screen
for blockage. Clean or replace the
inlet screen. Refer to the Valve
Homeowners Guide.
C. If none of the recommended
actions for the above issues
correct the symptom, the valve
requires servicing.
C. Contact your Kohler Co. authorized
service representative.
8. Fluctuating or reduced
flow rate. Valve is
functioning properly.
A. Inlet/outlet fittings may be
blocked.
A. Check the inlets and outlets for
blockage or debris. Clean the inlet
screens. Refer to the ″Clean the
Inlet Screens″section.
B. Water outlet pressure is low. B. Check that the flow rate is at or
above the minimum rate required.
Refer to ″Specifications″section in
the Valve Homeowners Guide.
C. Fluctuating flow. C. Verify that the dynamic inlet
pressures are within specifications.
Refer to ″Specifications″section.
D. If none of the recommended
actions for the above issues
correct the symptom, the valve
requires servicing.
D. Contact your Kohler Co. authorized
service representative.
9. Blend temperature drift or
temperature cycling.
A. Fluctuating water temperature. A. Check the inlet temperature
differentials and verify they are
sufficient. Refer to ″Specifications″
section.
B. Hot water supply temperature
fluctuation.
B. Check and make adjustments as
needed.
Kohler Co. 11 1043184-2-B

Troubleshooting (cont.)
Troubleshooting Table
Symptoms Probable Cause Recommended Action
C. Pressure difference greater than
5 psi (34.5 kPa) between the hot
and cold supply lines.
C. Install pressure regulators to bring
the supplies with 5 psi (34.5 kPa)
of each other.
D. If none of the recommended
actions for the above issues
correct the symptom, the valve
requires servicing.
D. Contact your Kohler Co. authorized
service representative.
10. Water leaking from the
valve.
CAUTION: Risk of
personal injury or
product damage. Turn off
the main power and
water supply.
A. Connections are not secure. A. Check all connections. Make
adjustments as needed.
B. Seals are worn or damaged. B. Order a seal service pack and
replace all seals.
C. Internal leak. C. Unit requires overhaul. Contact
your Kohler Co. authorized service
representative.
11. Hot water only, the valve
shuts down.
A. Hot and cold lines are reversed. A. Switch hot and cold water supply
connections. Verify the hot water
supply is connected to the inlet
marked ″H″and the cold water
supply is connected to the inlet
marked ″C.″
1043184-2-B 12 Kohler Co.

Guide d’installation
Interface digitale
Renseignements importants
AVERTISSEMENT : Lors de l’utilisation des produits électriques, des précautions de base devraient
toujours être observées, incluant ce qui suit:
DANGER : Risque d’électrocution. Raccorder uniquement à des circuits protégés par un Disjoncteur
de Fuite de Terre (GFCI) ou à un Disjoncteur de Mise à la Terre (ELCB). Une mise à la terre est
requise. L’unité devrait être installée et mise à la terre par un représentant technicien qualifié.
AVERTISSEMENT : Risque d’électrocution. Tout le câblage électrique devrait être réalisé par un
électricien qualifié.
AVERTISSEMENT : Risque d’électrocution. Débrancher l’alimentation avant de procéder à l’entretien.
AVERTISSEMENT : Risque de blessures ou d’endommagement du matériel. Veuillez lire toutes les
instructions avant de commencer l’installation.
AVIS : Respecter tous les codes de plomberie, d’électricité et de bâtiment.
Spécifications
Pressions
Pression statique maximum 125 psi, 862 kPa, 8,6 bar
Différentiel de pression d’alimentation* Max 5 psi, 34,5 kPa, 0,34 bar (Pressions égales recommandées.)
Calibrage de débit minimum 1,6 gpm (moins de 72 psi de pression dynamique.)
6 lpm (moins de 500 kPa de pression maintenue.)
2,1 gpm (plus de 72 psi de pression dynamique.)
8 lpm (plus de 500 kPa de pression maintenue.)
Températures
Température programmable Max 120° F (49°C) Min 79°F (26°C) Froid total peut aussi être
sélectionné.
Température de base au démarrage 102°F (39°C)
Différentiel de température mixte
minimum de l’alimentation d’eau chaude 3.6°F (2°C)
Option de contrôle de portée
thermostatique 86°F (30°C) to 120°F (49°C)
Stabilité de température aux conditions
d’alimentation recommandées +/- 1.6°F (1°C)
Température ambiante Plus que 34° F (1°C) Min 104°F (40°C)
Humidité relative maximum 95% non-condensé
Électrique
Service électrique 100-240 VAC, 50-60 Hz, 1,5 A
Longueur de câble d’interface (fourni) 914,40 cm (9,14 m)
* Dans des applications commerciales où il y a une large différence de pressions d’alimentation chaude et
froide ou une fréquente fluctuation dans les lignes d’alimentations est anticipée, il est fortement recommandé
d’installer des régulateurs de pression.
Kohler Co. Français-1 1043184-2-B

Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez prendre s’il vous plaît quelques
minutes pour lire ce manuel avant de commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de performance. Nos numéros de téléphone et notre adresse du site internet sont
au verso. Merci encore d’avoir choisi la compagnie Kohler.
Outils et matériels
Tournevis
Scie sauteuse/
baïonnette
Mastic
Niveau à bulleCrayon à papier
Perceuse
Plus:
• Cales
• Ventouses (fournies)
1043184-2-B Français-2 Kohler Co.

Raccordement
Avant de commencer
Respecter tous les codes électriques, de plomberie et de bâtiment locaux.
Lire ces instructions et déterminer tous les composants requis avec leurs emplacements d’installation
avant de commencer cette installation.
Un électricien agréé devrait installer une prise électrique de 120 V GFCI, aux environs du cadrage
de support, à proximité de la valve électronique. La(les) interface(s) est/sont alimentées à travers
la(les) connexion(s) avec la valve.
Installer la valve avant d’installer la(les) interface(s).
Kohler Co. se réserve le droit d’apporter toutes modifications au design des robinets et ceci sans
préavis, comme spécifié dans le catalogue des prix.
7-5/8"
(19,4 cm)
3-5/8" (9,2 cm)
4-1/2" (11,4 cm)
30' (9,14 m)
30' (9,14 m)
Câble d'interface à 8 broches
Câble d'interface à 4 broches auxilliaire
Découpe
7-11/16"
(19,5 cm)
3-11/16" (9,4 cm)
Détail de découpe
Dégagement minimum du
bras de la pince 1/2" (1,3 cm)
Dégagement
minimum de la
lèvre de
l'interface de 1/4"
(6 mm)
Bras de la pince
8-1/2"
(21,6 cm)
Profondeur de
cavité du mur de
3-5/8" (9,2 cm) –
4-5/8" (11,7 cm)
3/16" (5 mm) Min –
Profondeur 2" (5,1 cm) max
Kohler Co. Français-3 1043184-2-B

1. Préparation
Installer l’ensemble la valve digitale si celà n’a pas déjà été fait à ce moment selon les instructions
emballées avec le produit.
REMARQUE : L’interface auxilliaire optionnelle, avec un câbleà4broches, est localisé à l’extérieur de la
cabine de douche, alors que l’interface primaire, avec le câbleà8broches, est localisé à l’intérieur de la
cabine de douche.
Déterminer tous les composants requis avec leurs emplacements d’installation avant de commencer
cette installation.
Les expériences personnalisées de douche autres que les options préalablement programmées
doivent être programmées dans l’interface avant l’utilisation. Se référer au ″guide du propriétaire de
l’interface digitale.″
REMARQUE : Le câbleà8broches est utilisé pour l’interface primaire et celui de 4 pour l’interface
auxilliaire.
Vérifier que l’interface primaire et auxilliaire sont localisées de manière à ce que le câble d’interface
s’adapte facilement à la distance entre la valve et la connexion de l’interface.
Câble d'interface à
8 broches de 30' (9.14 m)
Câble d'interface à
4 broches de 30' (9.14 m)
Connecteur
Anneau d'écoulement
Anneau
d'écoulement
Anneau d'écoulement
Anneaux d'écoulement
Alimentation
électrique
Sortie
Interface primaire
(intérieur de la
douche)
Interface auxilliaire
(extérieur de la
douche)
1043184-2-B Français-4 Kohler Co.

2. Préparer le site
REMARQUE : L’interface portrait est illustrée, l’interface panorama aussi disponible.
REMARQUE : Permettre un chevauchement de 1/4″(6 mm) de la lèvre du manchon du mur et un
dégagement minimum de 1/2″(1,3 cm) autour de l’arrière de l’ouverture pour permettre aux clips de
s’engager entièrement.
Se référer à l’information de raccordement. Avec un crayon, marquer les lignes de découpe sur le
mur fini.
Découper l’ouverture dans le mur fini en suivant les guides au crayon.
Pour des matériaux de mur fini de moins de 3/16″(5 mm), le rebord autour de l’arrière de
l’ouverture pour fournir un support adéquat pour le montage du manchon du mur d’interface.
1/4" (6 mm)
Lèvre de
l'interface
Découpe Mur Cale
Bras de la pince
7-11/16"
(19,5 cm)
3-11/16"
(9,4 cm)
    

52" (132,1 cm)
Dégagement
minimum du bras
de la pince 1/2"
(1,3 cm)
3/16" (5 mm) Min –
Profondeur 2" (5,1 cm) max
Kohler Co. Français-5 1043184-2-B

3. Installer l’interface
ATTENTION : Risque d’endommagement du produit. Ne pas utiliser de tournevis électriques pour
installer l’interface.
REMARQUE : Les bras de pince peuvent être retirés et retournés pour permettre l’installation sur des
murs plus épais.
Mesurer l’épaisseur du mur fini.
Si approprié, retourner les bras du clip pour accommoder les matériaux de mur plus épais. Se
référer à l’illustration ci-dessus.
Sécuriser le câble d’interface, à partir de la valve, avec un serre fils à l’arrière du manchon du mur
permettant approximativement à 18″(45,7 cm) de câble de se suspendre librement.
Insérer l’extrémité libre du câble d’interface dans l’ouverture du manchon du mur.
Engager les bras de pince dans les rainures du manchon.
Appliquer un ruban de mastic à la silicone dans la rainure autour de l’arrière de la lèvre du
manchon.
Insérer le manchon dans la découpe.
Pivoter les bras de pince de manière à ce qu’ils soient perpendiculaires à l’ouverture.
Serrer les vis à la main. Ne pas trop serrer.
Nettoyer tout excès de mastic de l’avant du manchon. Faire attention de ne pas mettre de mastic sur
la surface extérieure du manchon.
Retirer le capuchon des câbles de l’interface.
Connecter l’interface au câble d’interface.
Pivoter les bras de la
pince pour un matériau
de mur plus épais, 1-1/4"
(3,2 cm) – 2" (5,1 cm).
Mur plus fin, 3/16" (5 mm) – 1-
1/4" (3,2 cm)
Appliquer du
mastic à la
silicone.
Engager les
bras de la pince
dans les
rainures.
Ne pas utiliser de
tournevis électrique.
Insérer le manchon
et déployer les bras
de la pince.
Manchon
Câble
Anneau
d'écoulement
Interface
Sécuriser
le câble.
18"
(45,7 cm)
Min
Bouton
de
contrôle
1043184-2-B Français-6 Kohler Co.

Installer l’interface (cont.)
Alimenter avec précaution la connexion à travers l’orifice du manchon du mur et dans la cavité. Un
anneau d’écoulement se formera automatiquement dans le câble.
Vérifier que le joint est en place sur l’interface.
Glisser le corps de l’interface dans le manchon.
Presser fermement sur l’interface avec les paumes des mains jusqu’à engager en place.
Installer le boutons de contrôle.
Kohler Co. Français-7 1043184-2-B

4. Compléter l’installation
IMPORTANT ! Former des anneaux d’écoulement dans tous les câbles et cordons.
Presser les clips pour libérer et ouvrir la porte d’accès sur la valve.
Glisser le côté charnière de la porte dans une des directions jusqu’à ce qu’un côté se libère.
Retirer la porte.
Connecter le(s) câble(s) d’interface de la valve.
Connecter l’alimentation électrique à la valve.
Vérifier que tous les oeillets moulés sont en place avant de fermer le couvercle d’accès.
Réinstaller la porte d’accès.
Pour fermer la porte d’accès, presser les languettes jusqu’à ce que les clips se mettent en place.
Brancher l’alimentation électrique dans la prise.
5. Vérification de l’installation
Ouvrir l’alimentation d’eau à la valve.
Vérifier s’il y a des fuites dans les connexions et faire tous les réglages au besoin.
Ouvrir l’alimentation électrique principale. Le son de mise sous tension de la valve devrait être
entendu et l’icône d’alimentation de l’interface de l’utilisateur clignotera en vert.
Si ce n’est pas déjà fait, se référer au ″Guide du propriétaire de l’interface digitale″pour initialiser
l’interface.
Vis
Oeillets moulés
Câble d'interface intérieur
Câble d'interface
extérieur optionnel
Anneau
écoulement
Anneau d'écoulement
Clip
Languette Porte
Anneau
écoulement
Alimentation
électrique
Alimentation
électrique
1043184-2-B Français-8 Kohler Co.
