Kohler Fairfax K-12265-4-BN Assembly instructions

Installation and Care Guide
Guide d’installation et d’entretien
Guía de instalación y cuidado
Widespread Faucet
Robinet à large entraxe
Grifería de orificios separados
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de M
corresponden a México (Ej. K-12345M)USA: 1-800-4-KOHLER
Canada: 1-800-964-5590
México: 001-877-680-1310
kohler.com
©2008 Kohler Co.
K-12265
1097760-2-B

Thank You For Choosing Kohler Company
Thank you for choosing Kohler Company. Your Kohler Company product reflects the
true passion for design, craftsmanship, artistry, and innovation Kohler Company stands
for. We are confident its dependability and beauty will surpass your highest expectations,
satisfying you for years to come.
All the information in this guide is based upon the latest product information available
at the time of publication. At Kohler Company, we strive to fulfill our mission of
improving the level of gracious living for each person who is touched by our products
and services. We reserve the right to make changes in product characteristics, packaging,
or availability at any time without notice.
Please take a few minutes to review this guide. If you encounter any installation or
performance problems, please call 1-800-4-KOHLER from within the USA, 1-800-964-5590
from within Canada, or 001-877-680-1310 from within Mexico.
Merci d’avoir choisi la compagnie Kohler
Merci d’avoir choisi la compagnie Kohler. Votre produit de la compagnie Kohler reflète la
véritable passion du design, d’artisanat, d’art et d’innovation représentant la compagnie
Kohler. Nous sommes confiants que sa fiabilité et beauté surpasseront vos exigences les
plus élevées, vous satisfaisant pendant les années à venir.
Toute l’information dans ce guide est basée sur la dernière disponible au moment de la
publication. A la compagnie Kohler, nous aspirons à remplir notre mission d’améliorer le
niveau de vie gracieux pour chaque individu affecté par nos produits et services. Nous
nous réservons le droit d’apporter des modifications aux caractéristiques, emballages et
disponibilités des produits à tout moment, et ce sans préavis.
Veuillez prendre s’il vous plaît quelques minutes pour étudier ce guide. En cas de
problème d’installation ou de performance, veuillez composer le 1-800-4-KOHLER à
partir des É.U., le 1-800-964-5590 à partir du Canada, ou le 001-877-680-1310 à partir du
Mexique.
Gracias por elegir los productos Kohler
Gracias por elegir los productos de Kohler. Su producto de Kohler Company refleja la
verdadera pasión por el diseño, la mano de obra, la artesanía y la innovación que
forman parte de Kohler Company. Estamos seguros que su confiabilidad y belleza
excederán sus más altas expectativas, dándole satisfacción por años.
Toda la información que aparece en la guía está basada en la información más reciente
disponible al momento de publicación. En Kohler Company, nos esforzamos por alcanzar
nuestra misión de mejorar el nivel del buen vivir de quienes disfrutan de nuestros
productos y servicios. Nos reservamos el derecho de efectuar cambios en las
características, embalaje o disponibilidad del producto en cualquier momento, sin previo
aviso.
Dedique unos minutos para leer esta guía. Si tiene algún problema de instalación o
funcionamiento, llámenos al 1-800-4-KOHLER desde los EE.UU., 1-800-964-5590 desde
Canadá, ó 001-877-680-1310 desde México.
1097760-2-B 2 Kohler Co.

Important Information
NOTE: The faucet pictured in these instructions may not have the same appearance
as the faucet you are installing. The installation procedures are the same. The ″Service

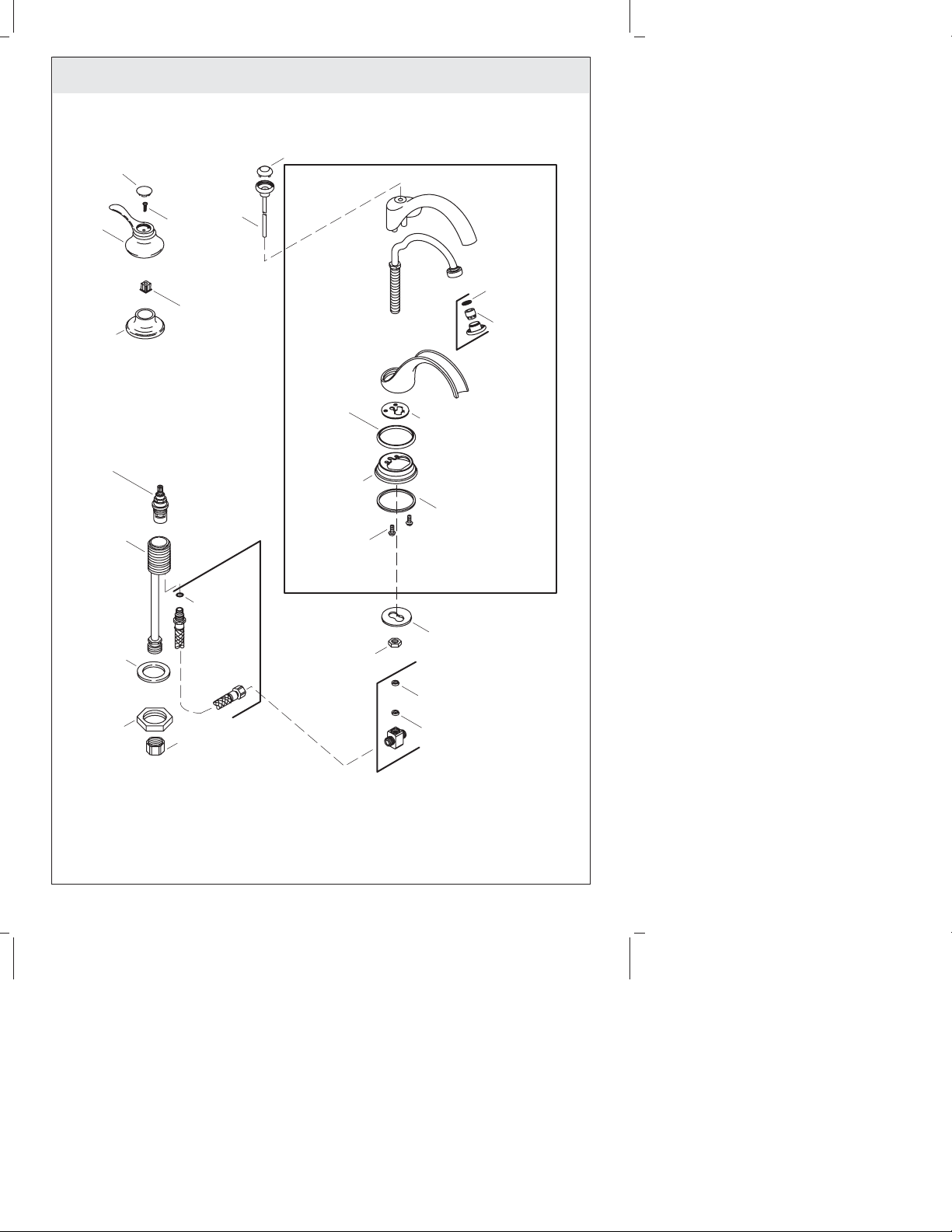

Parts″section at the back of these instructions shows the correct faucet.
Observe all local plumbing and building codes.
Shut off the main water supply.
For new installations, install the faucet before installing the lavatory.
Kohler Co. reserves the right to make revisions in the design of faucets without
notice, as specified in the Price Book.
Renseignements importants
REMARQUE: Le robinet illustré dans ces instructions peut différer en apparance du
robinet à installer. Les procédures d’installation sont les mêmes. La section ″Pièces de
rechange″au dos de ces instructions illustre le robinet correct.
Respecter tous les codes de plomberie et de bâtiment locaux.
Couper l’alimentation d’eau principale.
Pour les nouvelles installations, installer le robinet avant d’installer le lavabo.
Kohler Co. se réserve le droit d’apporter toutes modifications au design des
robinets et ceci sans préavis, comme spécifié dans le catalogue des prix.
Información importante
NOTA: La grifería ilustrada en estas instrucciones puede parecer diferente de la
grifería que va a instalar. Los procedimientos de instalación son los mismos. La
sección ″Piezas de repuesto″que se encuentra al final de estas instrucciones muestra
la grifería correcta.
Cumpla con todos los códigos locales de plomería y construcción.
Cierre el suministro principal de agua.
En instalaciones nuevas, instale la grifería antes de instalar el lavabo.
Kohler Co. se reserva el derecho de modificar el diseño de la grifería sin previo
aviso, tal como se especifica en la lista de precios.
Kohler Co. 3 1097760-2-B

Installation/Installation/Instalación
1
23
Plumbers Putty
Mastic de plombier
Masilla de plomería
Sealant Tape
Joint d'étanchéité pour filetage
Cinta selladora de roscas
Putty Ring (if included)
Anneau de mastic (si inclut)
Anillo para masilla (si se incluye)
Install and tighten nut.
Installer et serrer l'écrou.
Instale y apriete la
tuerca.
Wipe away the
excess sealant.
Essuyer l'excès
d'étanchéité.
Limpie el exceso
de sellador.
Apply plumbers putty.
Appliquer du mastic de plomberie.
Aplique masilla de plomería.
Apply plumbers putty.
Appliquer du mastic de plomberie.
Aplique masilla de plomería.
Notice:
Do not overtighten!
Notice: Ne pas trop serrer !
Aviso: ¡No apriete demasiado!
Notice:
Do not overtighten!
Notice: Ne pas trop serrer !
Aviso: ¡No apriete demasiado!
Tighten the nut.
Serrer l'écrou.
Apriete la tuerca.
Rags
Chiffons
Trapos
Faucet Install
Installation de robinet
Instalación de la grifería
1097760-2-B 4 Kohler Co.

Installation/Installation/Instalación
45
67
9
8
Thread supply tee to shank with supply
tee aligned as shown.
Visser le T d'alimentation sur le manche
avec le T d'alimentation aligné comme
illustré.
Enrosque la T de suministro al vástago
con la T de suministro alineada como se
muestra.
Insert rubber washer and gasket into
supply tee.
Insérer la rondelle en caoutchouc et le joint
d'étanchéité dans le T d'alimentation.
Inserte la arandela de goma y el empaque
en la T de suministro.
Gasket/Joint/Empaque
Rubber Washer
Rondelle en caoutchouc
Arandela de goma
Thread hose into handle
valves.
Visser le tuyau sur les valves
de poignées.
Enrosque la manguera dentro
de las válvulas de las manijas .
Connect hoses to tee.
Raccorder les tuyaux au T.
Conecte las mangueras a la T.
Notice: Do not overtighten!
Notice: Ne pas trop serrer !
Aviso: ¡No apriete demasiado!
Notice:
Do not overtighten!
Notice: Ne pas trop serrer !
Aviso: ¡No apriete demasiado!
Kohler Co. 5 1097760-2-B

Installation/Installation/Instalación
1
2
34
Remove excess putty.
Retirer tout excès de mastic
de plombier.
Limpie el exceso de masilla
de plomería.
a
a
Hold drain body in place and
tighten the nut.
Maintenir le corps du drain en
place serrer l'écrou.
Sostenga el cuerpo del desagüe
en su lugar y apriete la tuerca.
b
Rotate drain body so lift rod hole
faces back of fixture.
Pivoter le corps du drain de manière
à ce que l'orifice de la tige de levage
soit face à l'appareil.
Gire el cuerpo del desagüe de
manera que el orificio del tirador
quede orientado hacia atrás de la
unidad.
a
c
b
Apply plumbers
putty to flange.
Appliquer du mastic
de plombier sur
bride.
Aplique masilla de
plomería a la brida.
Attach flange.
Attacher bride.
Conecte la
brida.
Insert the assembly.
Insérer l'ensemble.
Inserte el montaje.
Disassemble stopper,
cap, and the flange.
Retirer couvercle en
plastique et bride.
Desensamble la tapa,
el obturador y la
brida.
Connect the trap.
Connecter le siphon.
Conecte la trampa.
b
Cap
Couvercle
Tapa
Stopper
Arrêt
Obturador
Flange
Bride
Brida

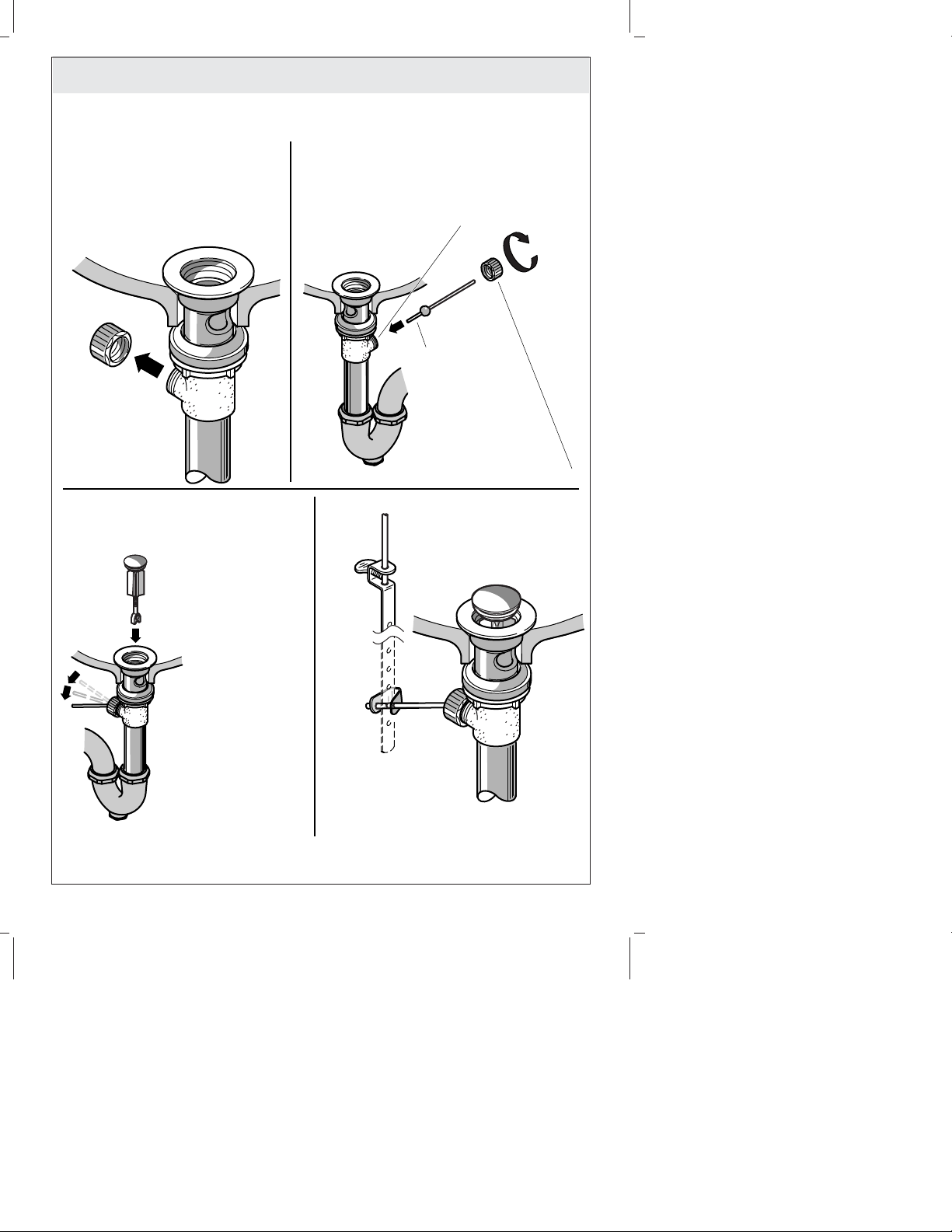

Pop-Up Drain
Drain escamotable
Desagüe automático
1097760-2-B 6 Kohler Co.

Installation/Installation/Instalación
Remove rod nut.
Retirer l'écrou de la tige.
Retire la tuerca de la varilla.
Make sure seal is in place.
(Metal drains only)
S'assurer que le joint soit en place. ( Drains
métalliques uniquement)
Asegúrese de que el sello esté en su lugar.
( Sólo desagües de metal)
Insert rod.
Insérer la tige.
Inserte la varilla.
Push rod down to
open drain.
Pousser la tige vers le
bas pour ouvrir le
drain.
Presione la varilla
hacia abajo para abrir
el desagüe.
Tighten thumbscrew.
Serrer la vis de serrage.
Apriete el tornillo de mariposa.
b
a
Tighten rod nut.
Serrer l'écrou de la tige.
Apriete la tuerca de la varilla.
c
b
Insert stopper.
Insérer l'arrêt.
Inserte el obturador.
b
Connect using clip.
Connecter avec un clip.
Conecte utilizando el clip.
a
a
5
6
78
Pop-Up Drain cont.
Drain escamotable cont.
Desagüe automático cont.
Kohler Co. 7 1097760-2-B

Installation/Installation/Instalación
Care and Cleaning
For best results, keep the following in mind when caring for your KOHLER product:
•Always test your cleaning solution on an inconspicuous area before applying to
the entire surface.
•Wipe surfaces clean and rinse completely with water immediately after applying
cleaner. Rinse and dry any overspray that lands on nearby surfaces.
•Do not allow cleaners to soak on surfaces.
•Use a soft, dampened sponge or cloth. Never use an abrasive material such as a
brush or scouring pad to clean surfaces.
•The ideal cleaning technique is to rinse thoroughly and blot dry any water from
the surface after each use.
For detailed cleaning information and products to consider, visit www.kohler.com/clean.
To order Care & Cleaning information, call 1-800-456-4537.
Entretien et nettoyage
Pour de meilleurs résultats, prendre ce qui suit en considération lors de l’entretien de
votre produit KOHLER:
•Toujours tester la solution de nettoyage sur une surface la moins évidente avant
de l’appliquer sur la totalité de la surface.
•Éssuyer les surfaces et rincer complètement avec de l’eau immédiatement après
l’application de nettoyant. Rincer et sécher tout éclaboussement sur les surfaces
avoisinantes.
a

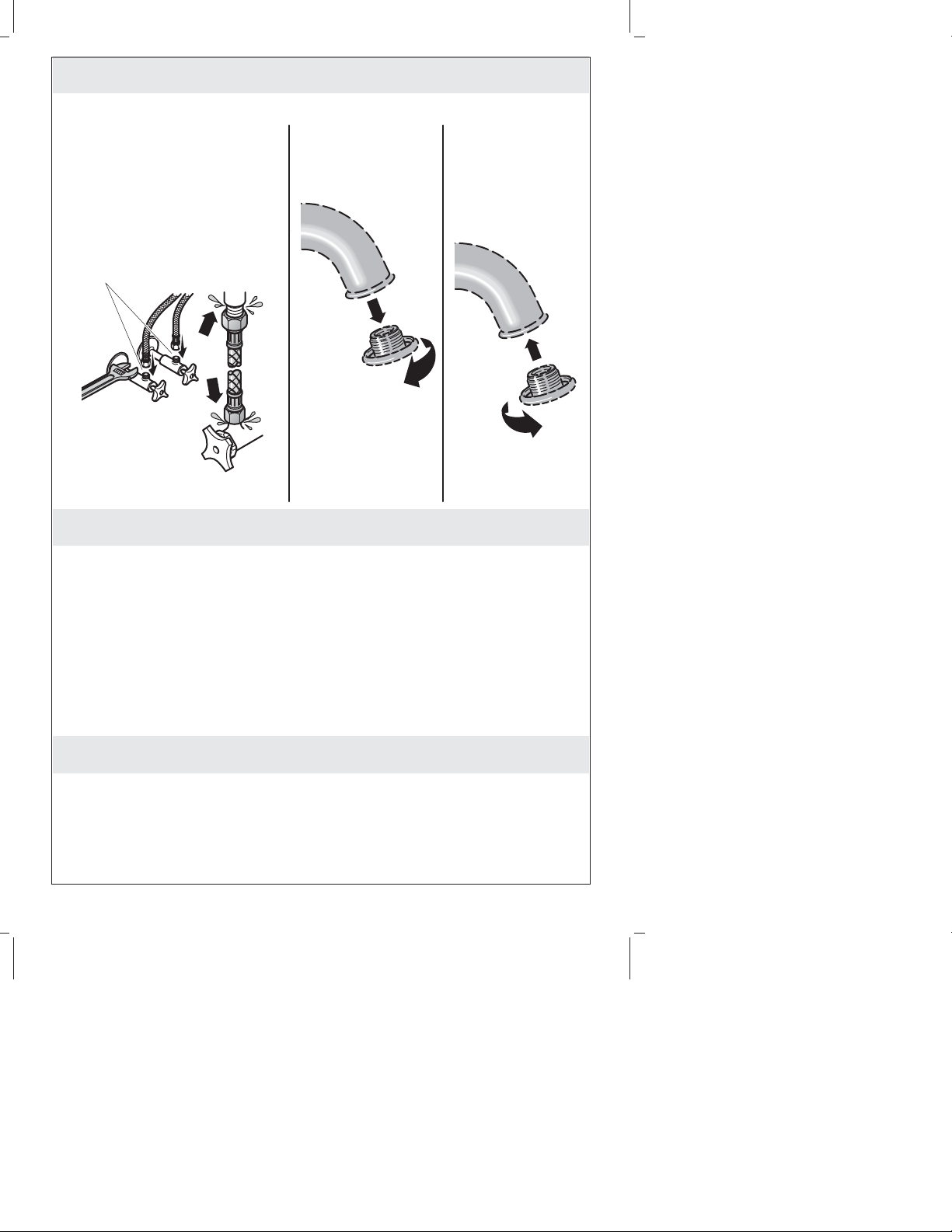

Check for leaks.
Vérifier s'il y a des fuites.
Verifique que no haya fugas.
Cold
Froid
Fría
Hot
Chaud
Caliente
Connect and tighten the
supply hoses.
Connecter et serrer les
tuyaux d'alimentation.
Conecte y apriete las
mangueras de suministro.
10 11Reinstall aerator.
Réinstaller
l'aérateur.
Vuelva a instalar
el aireador.
a
b
b
9
Remove aerator.
Retirer l'aérateur.
Quite el aireador.
Flush lines.
Vidangez les
conduites.
Haga circular agua
en las líneas.
Install Faucet cont.
Installer robinet cont.
Instale la grifería cont.
1097760-2-B 8 Kohler Co.

Entretien et nettoyage (cont.)
•Ne pas laisser les nettoyants sur les surfaces.
•Utiliser une éponge ou un chiffon doux et humide. Ne jamais utiliser de matériau
abrasif tel que brosse ou éponges à récurer pour nettoyer les surfaces.
•La technique idéale de nettoyage est de bien rincer et de sécher toute eau de la
surface après chaque usage.
Pour l’information détaillée de nettoyage et des produits à considérer, visiter
www.kohler.com/clean. Pour commander des informations d’entretien et de nettoyage,
composer le 1-800-456-4537.
Cuidado y limpieza
Para obtener los mejores resultados, tenga presente lo siguiente al limpiar su producto
KOHLER:
•Siempre pruebe la solución de limpieza en un área oculta antes de aplicarla a toda
la superficie.
•Limpie con un trapo las superficies y enjuague completa e inmediatamente con
agua después de aplicar el limpiador. Enjuague y seque las superficies cercanas
que se hayan rociado.
•No deje por tiempo prolongado los limpiadores en las superficies.
•Utilice una esponja o trapo suave y húmedo. Nunca utilice materiales abrasivos
como cepillos o estropajos de tallar para limpiar las superficies.
•La técnica de limpieza ideal es enjuagar completamente y secar dando toques
suaves el agua de la superficie después de cada uso.
Para obtener información detallada de limpieza y los limpiadores a considerar, visite
www.kohler.com/clean. Para solicitar información sobre el cuidado y la limpieza, llame
al 1-800-456-4537.
Lifetime Limited Warranty
Kohler Co. warrants its faucets manufactured after January 1, 1997, to be leak and drip
free during normal residential use for as long as the original consumer purchaser owns
his/her home. *If the faucet should leak or drip during normal use, Kohler will, free of
charge, mail to the purchaser the cartridge necessary to put the faucet in good working
condition.
Kohler also warrants all other aspects of the faucet, except gold finish, to be free of
defects in material and workmanship during normal residential use for as long as the
original consumer purchaser owns his/her own home. If a defect is found in normal
residential use, Kohler Co. will, at its election, repair, provide a replacement part or
product, or make appropriate adjustment. Damage to a product caused by accident,
misuse, or abuse is not covered by this warranty. Proof of purchase (original sales
receipt) must be provided to Kohler with all warranty claims. Kohler Co. is not
responsible for labor charges, installation, or other consequential costs. In no event shall
the liability of Kohler exceed the purchase price of the faucet.
If the faucet is used commercially, Kohler warrants the faucet to be free from defects in
material and workmanship for one (1) year from the date the product is installed, with
all other terms of this warranty applying except duration.
If you believe that you have a warranty claim, contact Kohler Co., either through your
Dealer, Plumbing Contractor, Home Center or E-tailer, or by writing: Kohler Co., Attn.:
Customer Service Department, 444 Highland Drive, Kohler, WI 53044, USA. Please be
sure to provide all pertinent information regarding your claim, including a complete
description of the problem, the product, model number, color, finish, the date the
product was purchased and from whom the product was purchased. Also include your
original invoice. For other information, or to obtain the name and address of the service
Kohler Co. 9 1097760-2-B

Lifetime Limited Warranty (cont.)
and repair facility nearest you, call 1-800-4-KOHLER from within the USA,
1-800-964-5590 from within Canada and 001-877-680-1310 from within Mexico.
The foregoing warranties are in lieu of all other warranties, express or implied,
including but not limited to the implied warranties of merchantability and fitness for
a particular purpose.
Seller disclaims any liability for special, incidental or consequential damages. Some
states/provinces do not allow limitations of how long an implied warranty lasts or the
exclusion or limitation of such damages, so these limitations and exclusions may not
apply to you. This warranty gives the consumer specific legal rights. You may also have
other rights that vary from state/province to state/province. This warranty is to the
original consumer purchaser only, and excludes product damage due to installation error,
product abuse, or product misuse, whether performed by a contractor, service company,
or the consumer.
This is our exclusive written warranty.
*Trend
®
faucets, MasterShowerTM Tower, polished gold finish, all items within the
″Fixture Related″section of the KOHLER Faucets Price Book, drains, Duostrainer
®
sink
strainers, soap/lotion dispensers and faucets used in commercial settings are covered by
Kohler’s one-year limited warranty.
Garantie limitée à vie
Kohler Co. garantit que ses robinets fabriqués après le 1 Janvier 1997 ne goutteront pas,
et seront sans fuites pendant leur utilisation normale à domicile, aussi longtemps que
l’acquéreur initial en soit le propriétaire. *Si le robinet gouttait ou présentait des fuites en
cours d’utilisation normale, Kohler vous enverra par courrier, sans frais, la cartouche
nécessaire pour réparer le robinet.
Kohler garantit aussi que toutes les autres caractéristiques du robinet, à l’exception de la
finition dorée, sont exemptes de défauts de matériau et de fabrication durant l’utilisation
résidentielle normale, aussi longtemps que l’acquéreur initial soit propriétaire de son
domicile. Si un défaut est décelé en cours d’usage normal domestique, Kohler Co.
décidera à sa discrétion, de réparer, de remplacer ou d’effectuer les réglages appropriés.
Cette garantie n’offre pas de protection contre les dommages causés par accident,
mauvais usage ou mauvais traitement. Une preuve d’achat (ticket de caisse original) doit
être présentée à Kohler avec tous les recours en garantie. Kohler Co. n’est pas
responsable des coûts de main-d’oeuvre, d’installation ou d’autres frais qui en découlent.
La responsabilité de Kohler n’excédera en aucun cas le prix d’achat du robinet.
Si le robinet est utilisé dans un commerce, Kohler garantit le produit contre tout défaut
de matériel et de fabrication pour un (1) an à partir de la date d’installation du produit,
en plus de tous les autres termes de cette garantie appliquée excepté la durée.
Pour vous prévaloir d’une indemnisation en vertu de cette garantie, veuillez contacter
Kohler Co. par l’intermédiaire de votre vendeur, plombier, centre de rénovation ou
revendeur par internet, ou bien par écrit à l’adresse suivante: Kohler Co., A l’attention
de: Customer Service Department, 444 Highland Drive, Kohler, WI 53044, USA. Veuillez
vous assurer de fournir tous les renseignements pertinents à votre demande d’indémnité,
y compris une description complète du problème, produit, modèle, couleur, finition, date
et lieu de l’achat. Joindre également l’original de la facture. Pour plus de renseignements
ou pour demander les coordonnées du centre de réparation le plus proche, composer le
1-800-4-KOHLER à partir des É.U., le 1-800-964-5590 à partir du Canada ou le
001-877-680-1310 à partir du Mexique.
Les garanties données ci-dessus remplacent toutes les autres garanties, expresses ou
tacites, y compris, mais sans s’y limiter, à celles marchandes et d’aptitude à un emploi
particulier.
1097760-2-B 10 Kohler Co.

Garantie limitée à vie (cont.)
Le vendeur décline toute responsabilité contre les dommages particuliers, directs ou
indirects. Certains états/provinces ne permettent pas de limitations de durée ou
l’exclusion ou limitation de tels dommages qui pourraient ne pas s’appliquer dans votre
cas. La présente garantie accorde au consommateur des droits légaux spécifiques. Vous
pouvez également avoir d’autres droits qui varient d’un état/province à l’autre. Cette
garantie est accordée uniquement à l’acquéreur initial et exclut tous dommages dûs à
une installation erronée, un usage abusif ou une mauvaise utilisation du produit, qu’ils
soient effectués par un entrepreneur, une société de services ou le consommateur.
Ceci constitue notre garantie écrite exclusive.
*Les robinets Trend®, la Tour MasterShowerTM, les finitions en or poli, tous les articles
contenus dans la section ″Relatif à l’appareil″du catalogue des prix des robinets
KOHLER, drains, Duostrainer®, distributeurs de savon/lotion et les robinets utilisés
dans des environnements commerciaux sont couverts par la garantie limitée d’un an de
Kohler.
Garantía limitada de por vida
Kohler Co. garantiza que la grifería fabricada después del 1 de enero de 1997 está libre
de problemas de fugas y goteo durante el uso residencial normal, mientras el comprador
consumidor original sea el propietario de la casa. *En caso de que la grifería presente
fugas o goteo durante el uso normal, Kohler enviará por correo y sin ningún cargo al
comprador original, el cartucho necesario para que la grifería funcione correctamente.
Kohler también garantiza que todas las demás características de la grifería, excepto el
acabado en oro, están libres de defectos de material y mano de obra, durante el uso
residencial normal, mientras el comprador consumidor original sea el propietario de la
casa. Si el producto presenta defectos durante el uso residencial normal, Kohler Co., a su
criterio, reparará, proveerá el repuesto o el producto, o realizará los ajustes pertinentes.
Esta garantía no cubre daños causados por accidentes, abuso o uso indebido del
producto. Al presentar las reclamaciones de garantía a Kohler, es necesario incluir la
prueba de compra (recibo original). Kohler Co. no se hace responsable de los gastos de
mano de obra, instalación u otros gastos indirectos. En ningún caso la responsabilidad de
Kohler excederá el precio de la grifería.
Si la grifería es para uso comercial, Kohler garantiza que la grifería está libre de defectos
de material y mano de obra por un (1) año, a partir de la fecha de instalación, estando
en efecto todas las demás condiciones de la presente garantía, excepto la duración.
Si usted considera que tiene una reclamación en virtud de la garantía, comuníquese con
Kohler Co., ya sea a través de su distribuidor, contratista de plomería o distribuidor a
través de Internet, o escriba a la siguiente dirección: Kohler Co., Attn.: Customer Service
Department, 444 Highland Drive, Kohler, WI 53044, USA. Por favor, asegúrese de
proporcionar toda la información pertinente a su reclamación, incluyendo una
descripción completa del problema, producto, número de modelo, color, acabado, fecha y
lugar de compra del producto. También incluya el recibo de compra original. Para
información adicional, o para obtener el nombre y dirección del lugar de reparación y
servicio más cercano a usted, llame al 1-800-4-KOHLER desde los Estados Unidos, al
1-800-964-5590 desde Canadá y al 001-877-680-1310 desde México.
Las garantías anteriormente mencionadas sustituyen todas las demás garantías,
expresas o implícitas, incluyendo, entre otras, las garantías implícitas de
comercialización e idoneidad para un propósito en particular.
El vendedor no se hace responsable por concepto de daños particulares, incidentales o
indirectos. Algunos estados/provincias no permiten limitaciones en cuanto a la duración
de una garantía implícitaoalaexclusiónolimitación de tales daños, por lo que estas
limitaciones y exclusiones pueden no aplicar a su caso. La presente garantía otorga al
consumidor ciertos derechos legales específicos. Además, usted puede tener otros
derechos que varían de estado a estado y provincia a provincia. Esta garantía está
Kohler Co. 11 1097760-2-B

Garantía limitada de por vida (cont.)
destinada únicamente para el comprador consumidor original y excluye todo daño al
producto como resultado de errores de instalación, abuso del producto o uso indebido
del mismo, bien sea por parte de un contratista, compañía de servicios o el consumidor
mismo.
Ésta es nuestra garantía exclusiva por escrito.
*La grifería Trend
®
, la torre MasterShowerTM, los productos con acabado en oro, todos los
artículos contenidos en la sección ″Fixture Related″del KOHLER Faucets Price Book, los
desagües, las coladeras de fregadero Duostrainer
®
, los dispensadores de jabón y loción, y
la grifería de uso comercial están cubiertos por la garantía limitada de un año de Kohler.
1097760-2-B 12 Kohler Co.

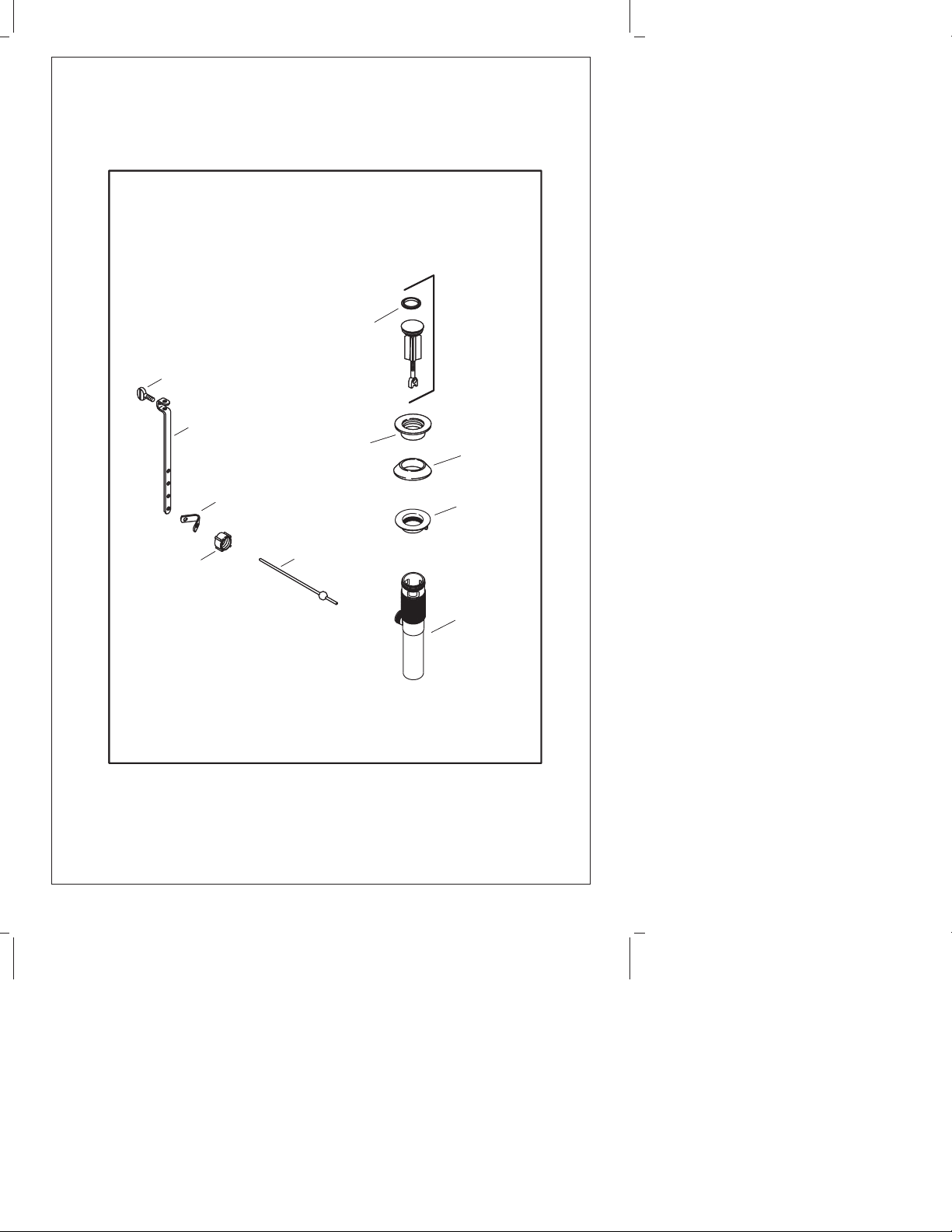

Service Parts/Pièces de rechange/Piezas de repuesto
40015
Washer/Rondelle/Arandela
40014
78662**
78663**
31491
Screw
Vis
Tornillo
79207**
79404
Insert
Insert
Inserto
78148**
32751
1094177
77005**
77006**
Valve/Valve/Válvula
40001
Washer
Rondelle
Arandela
40005
Nut
Écrou
Tuerca
74369
Valve Body
Corps de valve
Cuerpo de
válvula
77950
73858
40013
40097
Washer/Rondelle/Arandela
**Finish/color code must be specified when ordering.
**Vous devez spécifier les codes de la finition et/ou de la couleur
quand vous passez votre commande.
**Se debe especificar el código del acabado/color con el pedido.
CouplingNut
Écroudecouplage
Tuerca de acoplamiento
Nut
Écrou
Tuerca
O-Ring
Joint torique
Arosello
(Hot/Chaud/Caliente)
(Cold/Froid/Fría)
Plug Button
Bouchon
Tapón botón
Gasket
Joint d'étanchéité
Empaque
Supply Tee
T d'alimentation
T de suministro
Hose
Tuya u
Manguera
Escutcheon
Applique
Chapetón
Handle
Poignée
Manija
(Counterclockwise Close
Fermeture vers la gauche
Cierre a la izquierda)
(Clockwise Close
Fermeture vers la droite
Cierre a la derecha)
79361
79415**
77945**
Escutcheon
Applique
Chapetón
Mounting Plate
Plaque de fixation
Placa de montaje
Ring
Anneau
Anillo
1097763**
Spout
Bec
Surtidor
1003813
Screw
Vis
Tornillo
77806
Gasket
Joint
d'étanchéité
Empaque
1097180
Insert
Insertion
Inserto
79441
Washer
Rondelle
Arandela
1103119**
Aerator
Aérateur
Aireador
79403**
Lift Rod
Tige de
levage
Tirador
1024303**
Plug Button/Bouchon/Tapón botón
Kohler Co. 13 1097760-2-B

Service Parts/Pièces de rechange/Piezas de repuesto (cont.)
1036994**
1025637**
1037346
1035564
40228
1034578
1057718
1025650
1025656
Screw/Vis/Tornillo
Body
Corps
Cuerpo
Nut
Écrou
Tuerca
Seal
Joint
Sello
1034579
1057717
1061375**
Clip/Clip/Clip
**Finish/color code must be specified when ordering.
**Vous devez spécifier les codes de la finition et/ou de la couleur quand
vous passez votre commande.
**Se debe especificar el código del acabado/color con el pedido.
Retainer
Bague de retenue
Retén
Rod/Tige/Varilla
O-Ring
Joint torique
Arosello
Stopper
Arrêt
Obturador
Link
Tringle
Eslabón
Trim Ring
Anneau de garniture
Anillo decorativo
Plastic Drain
Drain plastique
Desagüe de plástico
1097760-2-B 14 Kohler Co.

Service Parts/Pièces de rechange/Piezas de repuesto (cont.)
1037022**
1036932**
1037346
1035564
40228
1025645**
1037390
1025642
1030925
1025639**
1035348**
1025678
1025650
1035350**
Stopper/Arrêt/Obturador
Screw/Vis/Tornillo
Link
Tringle
Eslabón
Clip/Clip/Clip
Nut
Écrou
Tuerca
Rod
Tige
Varilla
Washer
Rondelle
Arandela
Washer
Rondelle
Arandela
Body/Corps/Cuerpo
Nut/Écrou/Tuerca
Washer/
Rondelle/Arandela
Fin
Ailette
Aspa
1037023**
Drain/Drain/Desagüe
(Metal/Métal/Metal)
1037021** (Plastic/Plastique/Plástico) 1025656
O-Ring/Joint torique/Arosello
1035351**
(With Overflow/Avec trop-plein/Con rebosadero)
1032296**
Body/Corps/Cuerpo
(Without Overflow
Sans trop-plein
Sin rebosadero)
1025654
Washer
Rondelle
Arandela
**Finish/color code must be specified when ordering.
**Vous devez spécifier les codes de la finition et/ou de la couleur
quand vous passez votre commande.
**Se debe especificar el código del acabado/color con el pedido.
Tailpiece
Pièce de raccordement
Tubo final
1036351**
(Metal stopper fins with overflow/Ailettes d'arrêt en métal avec trop-plein/
Aspas metálicas del obturador con rebosadero)
(Plastic stopper fins with overflow/Ailettes d'arrêt en plastique avec trop-plein/
Aspas de plástico del obturador con rebosadero)
(Metal stopper fins without overflow/Ailettes d'arrêt en métal sans trop-plein/
Aspas metálicas del obturador sin rebosadero)
Seal/Joint /Sello
Trim Ring
Bague de garniture
Anillo decorativo
Kohler Co. 15 1097760-2-B

1097760-2-B
