Kohler K-13132 Assembly instructions

Homeowners Guide
Widespread Lavatory Faucet
Français, page “Français-1”
Español, página “Español-1”
K-13132
1107962-5-A

Thank You For Choosing Kohler Company
Thank you for choosing Kohler Company. Your Kohler Company
product reflects the true passion for design, craftsmanship, artistry, and
innovation Kohler Company stands for. We are confident its
dependability and beauty will surpass your highest expectations,
satisfying you for years to come.
All information in this guide is based upon the latest product
information available at the time of publication. At Kohler Company,
we strive to fulfill our mission of improving the level of gracious living
for each person who is touched by our products and services. We
reserve the right to make changes in product characteristics, packaging,
or availability at any time without notice.
Please take a few minutes to review this guide. Pay special attention to
the care and cleaning instructions.
Care and Cleaning
For best results, keep the following in mind when caring for your
KOHLER product:
•Always test your cleaning solution on an inconspicuous area
before applying to the entire surface.
•Wipe surfaces clean and rinse completely with water immediately
after applying cleaner. Rinse and dry any overspray that lands on
nearby surfaces.
•Do not allow cleaners to soak on surfaces.
•Use a soft, dampened sponge or cloth. Never use an abrasive
material such as a brush or scouring pad to clean surfaces.
•The ideal cleaning technique is to rinse thoroughly and blot dry
any water from the surface after each use.
For detailed cleaning information and products to consider, visit
www.kohler.com/clean. To order Care & Cleaning information, call
1-800-456-4537.
Lifetime Limited Warranty
Kohler Co. warrants its faucets manufactured after January 1, 1997, to
be leak and drip free during normal residential use for as long as the
original consumer purchaser owns his/her home. *If the faucet should
leak or drip during normal use, Kohler will, free of charge, mail to the
purchaser the cartridge necessary to put the faucet in good working
1107962-5-A 2 Kohler Co.

Lifetime Limited Warranty (cont.)
condition.
Kohler also warrants all other aspects of the faucet, except gold finish,
to be free of defects in material and workmanship during normal
residential use for as long as the original consumer purchaser owns
his/her own home. If a defect is found in normal residential use,
Kohler Co. will, at its election, repair, provide a replacement part or
product, or make appropriate adjustment. Damage to a product caused
by accident, misuse, or abuse is not covered by this warranty. Proof of
purchase (original sales receipt) must be provided to Kohler with all
warranty claims. Kohler Co. is not responsible for labor charges,
installation, or other consequential costs. In no event shall the liability
of Kohler exceed the purchase price of the faucet.
If the faucet is used commercially, Kohler warrants the faucet to be free
from defects in material and workmanship for one (1) year from the
date the product is installed, with all other terms of this warranty
applying except duration.
If you believe that you have a warranty claim, contact Kohler Co.,
either through your Dealer, Plumbing Contractor, Home Center or
E-tailer, or by writing: Kohler Co., Attn.: Customer Service Department,
444 Highland Drive, Kohler, WI 53044, USA. Please be sure to provide
all pertinent information regarding your claim, including a complete
description of the problem, the product, model number, color, finish,
the date the product was purchased and from whom the product was
purchased. Also include your original invoice. For other information,
or to obtain the name and address of the service and repair facility
nearest you, call 1-800-4-KOHLER from within the USA, 1-800-964-5590
from within Canada and 001-877-680-1310 from within Mexico.
The foregoing warranties are in lieu of all other warranties, express
or implied, including but not limited to the implied warranties of
merchantability and fitness for a particular purpose.
Seller disclaims any liability for special, incidental or consequential
damages. Some states/provinces do not allow limitations of how long
an implied warranty lasts or the exclusion or limitation of such
damages, so these limitations and exclusions may not apply to you.
This warranty gives the consumer specific legal rights. You may also
have other rights that vary from state/province to state/province. This
warranty is to the original consumer purchaser only, and excludes
product damage due to installation error, product abuse, or product
misuse, whether performed by a contractor, service company, or the
consumer.
This is our exclusive written warranty.
Kohler Co. 3 1107962-5-A

Lifetime Limited Warranty (cont.)
*Trend
®
faucets, MasterShowerTM Tower, polished gold finish, all items
within the ″Fixture Related″section of the KOHLER Faucets Price
Book, drains, Duostrainer
®
sink strainers, soap/lotion dispensers and
faucets used in commercial settings are covered by Kohler’s one-year
limited warranty.
1107962-5-A 4 Kohler Co.

Service Parts
1033928**
Lift Rod
1033930-A**
1033930-B**
(Plain)
(Grooved)
Spout
73231
Tee
73262
Washer
73677
Washer
33505
Nut
73233
Nut
73860
Tee
1021085**
Spout Base 42414
Screw
1104957
Insert
73261
Gasket
20960
O-Ring
**Finish/color code must be specified when ordering.
A
75442
Washer
1103468**
Aerator Kit
Kohler Co. 5 1107962-5-A

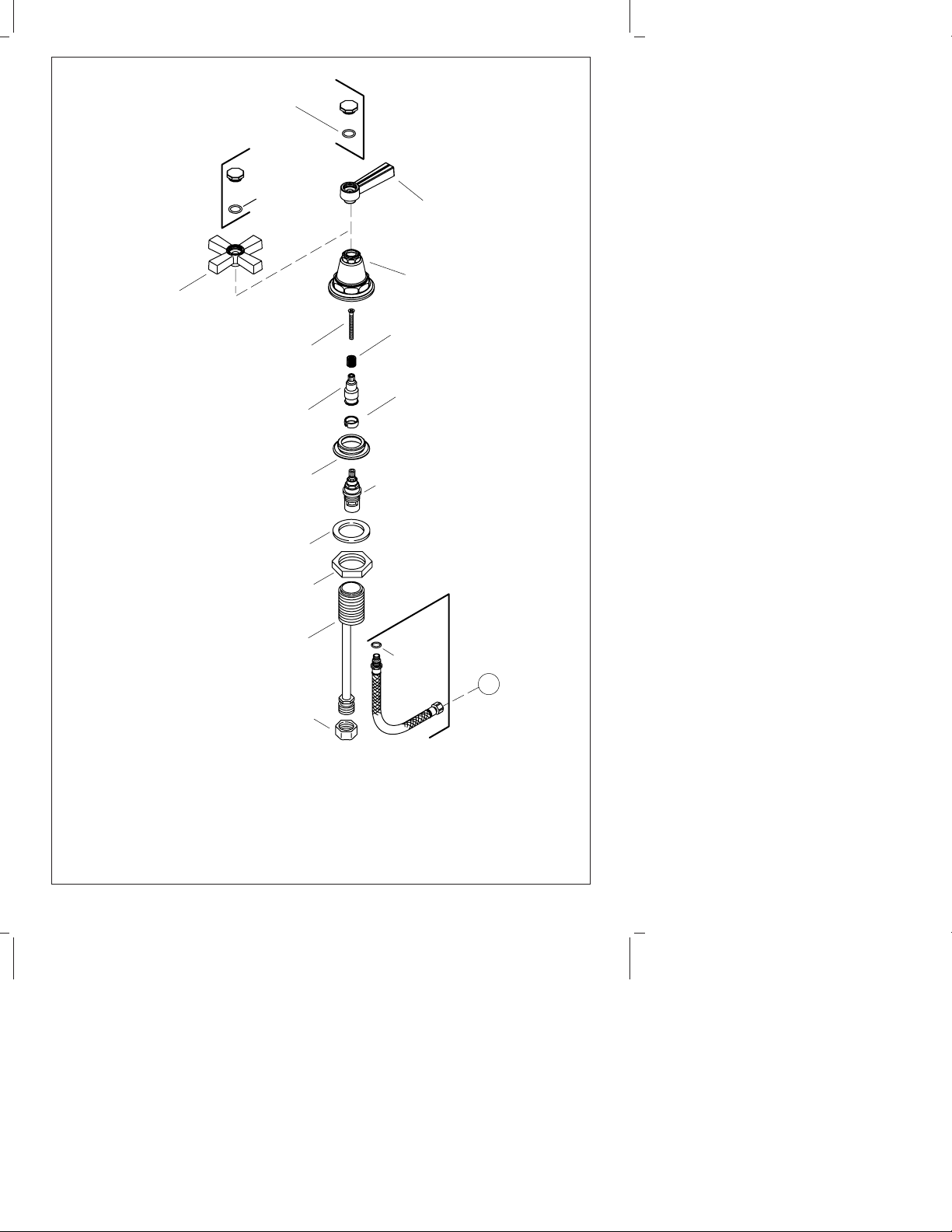

GP77005** (Clockwise Close)
GP77006** (Counterclockwise Close)
Valve
40005
Nut
40001
Washer
32751
Coupling Nut
1094177
Hose
1023218-A**
1023218-B**
(Plain)
(Grooved)
Handle
1030991**
Bonnet
1030994**
Stem Extension
1032706
Screw
59425
Nut
77950
Washer
GP1074231
Spline Adapter
74369
Valve Body
A
42160
O-Ring
1036904-H**
1036904-C**
Plug
75604
Bearing
**Finish/color code must be specified when ordering.
(Hot)
(Cold) 1025000-A**
1025000-B**
(Plain)
(Grooved)
Handle
1049271-H**
1049271-C**
Plug
(Hot)
(Cold)
42160
O-Ring
(2 ea.)
1107962-5-A 6 Kohler Co.

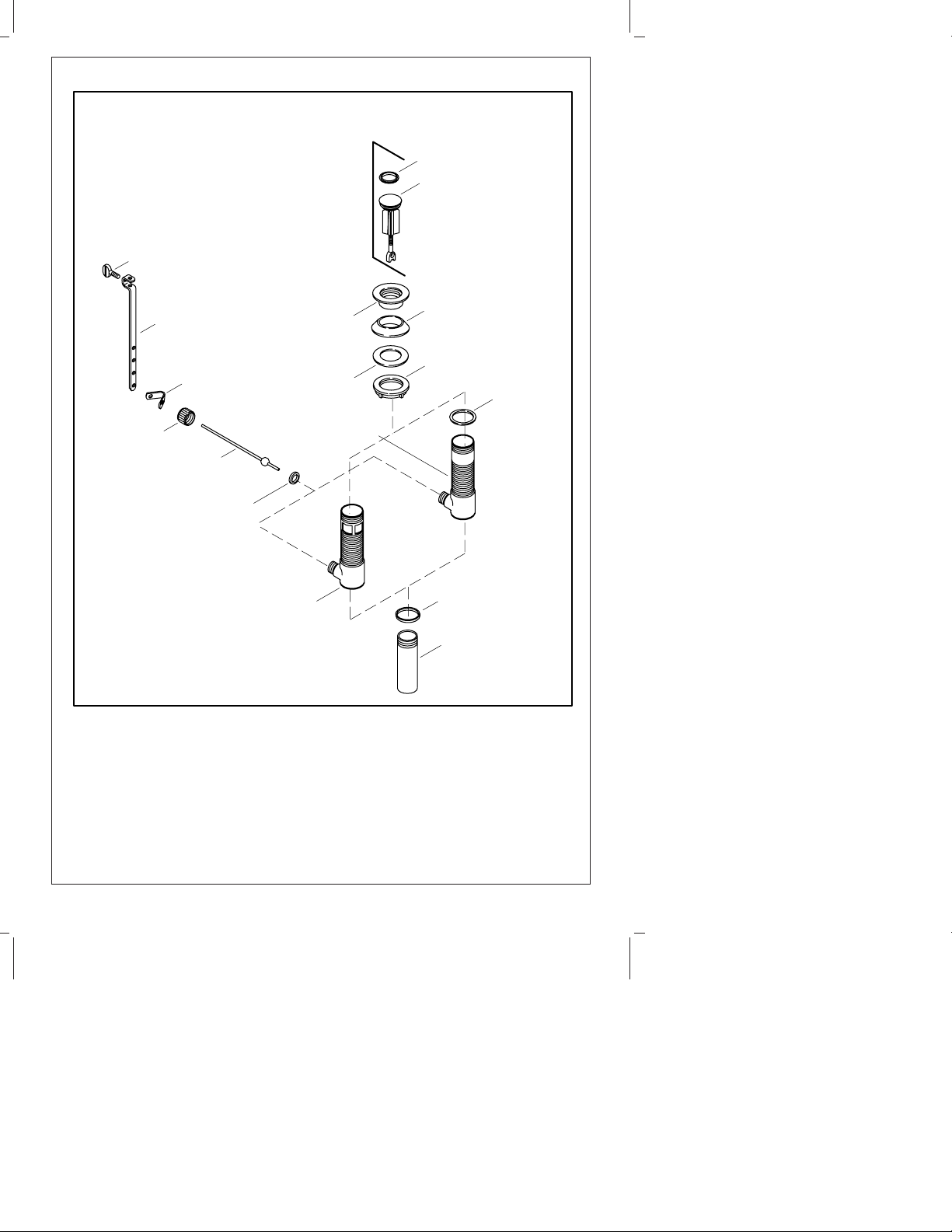

1037022**
1036932**
1037346
1035564
40228
1025645**
1037390
1025642
1036351**
1030925
1025639**
1035348**
1025678
1025650
1035350**
Stopper
Trim Ring
Screw
Link
Clip
Nut
Rod
Washer
Tailpiece
Washer
Body
Nut
Washer
Seal
Fin
(Metal stopper fins with overflow)
1037023** (Plastic stopper fins with overflow)
Drain
(Metal)
1037021** (Plastic)
1025656
O-Ring
1035351** (Metal stopper fins without overflow)
(With Overflow)
1032296**
Body
(Without Overflow)
1025654
Washer
**Finish/color code must be specified when ordering.
Kohler Co. 7 1107962-5-A

Guide du propriétaire
Robinet de lavabo à large entraxe
Merci d’avoir choisi la compagnie Kohler
Merci d’avoir choisi la compagnie Kohler. Votre produit de la
compagnie Kohler reflète la véritable passion du design, d’artisanat,
d’art et d’innovation représentant la compagnie Kohler. Nous sommes
confiants que sa fiabilité et beauté surpasseront vos exigences les plus
élevées, vous satisfaisant pendant les années à venir.
Toute information contenue dans ce guide est basée sur l’information
la plus récente du produit disponible au moment de la publication. A
la compagnie Kohler, nous aspirons à remplir notre mission
d’améliorer le niveau de vie gracieux pour chaque individu affecté par
nos produits et services. Nous nous réservons le droit d’apporter des
modifications aux caractéristiques, emballages et disponibilités des
produits à tout moment, et ce sans préavis.
Veuillez prendre s’il vous plaît quelques minutes pour étudier ce
guide. Prêter une attention toute particulière aux instructions
d’entretien et de nettoyage.
Entretien et nettoyage
Pour de meilleurs résultats, prendre ce qui suit en considération lors de
l’entretien de votre produit KOHLER:
•Toujours tester la solution de nettoyage sur une surface la moins
évidente avant de l’appliquer sur la totalité de la surface.
•Essuyer les surfaces et rincer complètement avec de l’eau
immédiatement après l’application de nettoyant. Rincer et sécher
tout éclaboussement sur les surfaces avoisinantes.
•Ne pas laisser les nettoyants sur les surfaces.
•Utiliser une éponge ou un chiffon doux et humide. Ne jamais
utiliser de matériau abrasif tel que brosse ou éponges à récurer
pour nettoyer les surfaces.
•La technique idéale de nettoyage est de bien rincer et de sécher
toute eau de la surface après chaque usage.
Pour l’information détaillée de nettoyage et des produits à considérer,
visiter www.kohler.com/clean. Pour commander des informations
Kohler Co. Français-1 1107962-5-A

Entretien et nettoyage (cont.)
d’entretien et de nettoyage, composer le 1-800-456-4537.
Garantie limitée à vie
Kohler Co. garantit que ses robinets fabriqués après le 1 Janvier 1997
ne goutteront pas, et seront sans fuites pendant leur utilisation normale
à domicile, aussi longtemps que l’acquéreur initial en soit le
propriétaire. *Si le robinet gouttait ou présentait des fuites en cours
d’utilisation normale, Kohler vous enverra par courrier, sans frais, la
cartouche nécessaire pour réparer le robinet.
Kohler garantit aussi que toutes les autres caractéristiques du robinet, à
l’exception de la finition dorée, sont exemptes de défauts de matériau
et de fabrication durant l’utilisation résidentielle normale, aussi
longtemps que l’acquéreur initial soit propriétaire de son domicile. Si
un défaut est décelé en cours d’usage normal domestique, Kohler Co.
décidera à sa discrétion, de réparer, de remplacer ou d’effectuer les
réglages appropriés. Cette garantie n’offre pas de protection contre les
dommages causés par accident, mauvais usage ou mauvais traitement.
Une preuve d’achat (ticket de caisse original) doit être présentée à
Kohler avec tous les recours en garantie. Kohler Co. n’est pas
responsable des coûts de main-d’oeuvre, d’installation ou d’autres frais
qui en découlent. La responsabilité de Kohler n’excédera en aucun cas
le prix d’achat du robinet.
Si le robinet est utilisé dans un commerce, Kohler garantit le produit
contre tout défaut de matériel et de fabrication pour un (1) an à partir
de la date d’installation du produit, en plus de tous les autres termes
de cette garantie appliquée excepté la durée.
Pour vous prévaloir d’une indemnisation en vertu de cette garantie,
veuillez contacter Kohler Co. par l’intermédiaire de votre vendeur,
plombier, centre de rénovation ou revendeur par internet, ou bien par
écrit à l’adresse suivante: Kohler Co., A l’attention de: Customer
Service Department, 444 Highland Drive, Kohler, WI 53044, USA.
Veuillez vous assurer de fournir tous les renseignements pertinents à
votre demande d’indémnité, y compris une description complète du
problème, produit, modèle, couleur, finition, date et lieu de l’achat.
Joindre également l’original de la facture. Pour plus de renseignements
ou pour demander les coordonnées du centre de réparation le plus
proche, composer le 1-800-4-KOHLER à partir des É.U., le
1-800-964-5590 à partir du Canada ou le 001-877-680-1310 à partir du
Mexique.
Les garanties données ci-dessus remplacent toutes les autres
garanties, expresses ou tacites, y compris, mais sans s’y limiter, à
celles marchandes et d’aptitude à un emploi particulier.
Kohler Co. Français-2 1107962-5-A

Garantie limitée à vie (cont.)
Le vendeur décline toute responsabilité contre les dommages
particuliers, directs ou indirects. Certains états/provinces ne
permettent pas de limitations de durée ou l’exclusion ou limitation de
tels dommages qui pourraient ne pas s’appliquer dans votre cas. La
présente garantie accorde au consommateur des droits légaux
spécifiques. Vous pouvez également avoir d’autres droits qui varient
d’un état/province à l’autre. Cette garantie est accordée uniquement à
l’acquéreur initial et exclut tous dommages dûs à une installation
erronée, un usage abusif ou une mauvaise utilisation du produit, qu’ils
soient effectués par un entrepreneur, une société de services ou le
consommateur.
Ceci constitue notre garantie écrite exclusive.
*Les robinets Trend®, la Tour MasterShowerTM, les finitions en or poli,
tous les articles contenus dans la section ″Relatif à l’appareil″du
catalogue des prix des robinets KOHLER, drains, Duostrainer®,
distributeurs de savon/lotion et les robinets utilisés dans des
environnements commerciaux sont couverts par la garantie limitée
d’un an de Kohler.
1107962-5-A Français-3 Kohler Co.

Pièces de rechange
1033928**
Tige de levage
1033930-A**
1033930-B**
(Lisse)
(Rainuré)
Bec
73231
T
73262
Rondelle
73677
Rondelle
33505
Écrou
73233
Écrou
73860
T
1021085**
Base de bec 42414
Vis
1045477**
Kit d'aérateur
73261
Joint d'étanchéité
20960
Joint torique
A
**Vous devez spécifier les codes de la finition et/ou de la couleur quand vous
passez votre commande.
Rondelle
Insertion
75442
1104957
Kohler Co. Français-4 1107962-5-A

GP77005**(Fermeture vers la droite)
GP77006**(Fermeture vers la gauche)
Valve
40005
Écrou
40001
Rondelle
32751
Écrou de couplage
1094177
Tuyau
1023218-A**
1023218-B**
(Lisse)
(Rainuré)
Poignée
1030991**
Chapeau
1030994**
1032706
Vis
59425
Écrou
77950
Rondelle
74369
A
42160
Joint torique 1049271-H**
1049271-C**
Bouchon
(Chaud)
(Froid)
42160
Joint torique
1036904-H**
1036904-C**
Bouchon
(Chaud)
(Froid) 1025000-A**
1025000-B**
(Lisse)
(Rainuré)
Poignée
Extension
de la tige
Corps de
la valve
**Vous devez spécifier les codes de la finition et/ou de la couleur
quand vous passez votre commande.
(2 ch.)
75604
Bague de rotation
GP1074231
Adaptateur à cannelures
1107962-5-A Français-5 Kohler Co.

1037022**
1036932**
1037346
1035564
40228
1025645**
1037390
1025642
1036351**
1030925
1025639**
1035348**
1025678
1025650
1035350**
Arrêt
Bague de
garniture
Vis
Tringle
Clip
Écrou
Tige
Rondelle
Pièce de raccordement
Rondelle
Corps
Écrou
Rondelle
Joint d'étanchéité
Ailette
(Ailettes d'arrêt en métal avec trop-plein)
1037023** (Ailettes d'arrêt en plastique avec trop-plein)
Drain
(Métal)
1037021** (Plastique)
1025656
Joint torique
1035351** (Ailettes d'arrêt en métal sans trop-plein)
(avec trop-plein)
1032296**
Corps
(Sans trop-plein)
1025654
Rondelle
**Vous devez spécifier les codes de la finition et/ou de la couleur
quand vous passez votre commande.
Kohler Co. Français-6 1107962-5-A

Guía del usuario
Grifería de lavabo de orificios separados
Gracias por elegir los productos de Kohler
Gracias por elegir los productos de Kohler. Su producto de Kohler
Company refleja la verdadera pasión por el diseño, la mano de obra, la
artesanía y la innovación que forman parte de Kohler Company.
Estamos seguros que su confiabilidad y belleza excederán sus más altas
expectativas, dándole satisfacción por años.
Toda la información que aparece en la guía está basada en la
información más reciente disponible al momento de publicación. En
Kohler Company, nos esforzamos por alcanzar nuestra misión de
mejorar el nivel del buen vivir de quienes disfrutan de nuestros
productos y servicios. Nos reservamos el derecho de efectuar cambios
en las características, embalaje o disponibilidad del producto en
cualquier momento, sin previo aviso.
Dedique unos minutos para leer esta guía. Preste especial atención a
las instrucciones de cuidado y limpieza.
Cuidado y limpieza
Para obtener los mejores resultados, tenga presente lo siguiente al
limpiar su producto KOHLER:
•Siempre pruebe la solución de limpieza en un área oculta antes
de aplicarla a toda la superficie.
•Limpie con un trapo las superficies y enjuague completa e
inmediatamente con agua después de aplicar el limpiador.
Enjuague y seque las superficies cercanas que se hayan rociado.
•No deje por tiempo prolongado los limpiadores en las superficies.
•Utilice una esponja o trapo suave y húmedo. Nunca utilice
materiales abrasivos como cepillos o estropajos de tallar para
limpiar las superficies.
•La técnica de limpieza ideal es enjuagar completamente y secar
dando toques suaves el agua de la superficie después de cada
uso.
Para obtener información detallada de limpieza y los limpiadores a
considerar, visite www.kohler.com/clean. Para solicitar información
Kohler Co. Español-1 1107962-5-A

Cuidado y limpieza (cont.)
sobre el cuidado y la limpieza, llame al 1-800-456-4537.
Garantía limitada de por vida
Kohler Co. garantiza que la grifería fabricada después del 1 de enero
de 1997 está libre de problemas de fugas y goteo durante el uso
residencial normal, mientras el comprador consumidor original sea el
propietario de la casa. *En caso de que la grifería presente fugas o
goteo durante el uso normal, Kohler enviará por correo y sin ningún
cargo al comprador original, el cartucho necesario para que la grifería
funcione correctamente.
Kohler también garantiza que todas las demás características de la
grifería, excepto el acabado en oro, están libres de defectos de material
y mano de obra, durante el uso residencial normal, mientras el
comprador consumidor original sea el propietario de la casa. Si el
producto presenta defectos durante el uso residencial normal, Kohler
Co., a su criterio, reparará, proveerá el repuesto o el producto, o
realizará los ajustes pertinentes. Esta garantía no cubre daños causados
por accidentes, abuso o uso indebido del producto. Al presentar las
reclamaciones de garantía a Kohler, es necesario incluir la prueba de
compra (recibo original). Kohler Co. no se hace responsable de los
gastos de mano de obra, instalación u otros gastos indirectos. En
ningún caso la responsabilidad de Kohler excederá el precio de la
grifería.
Si la grifería es para uso comercial, Kohler garantiza que la grifería está
libre de defectos de material y mano de obra por un (1) año, a partir
de la fecha de instalación, estando en efecto todas las demás
condiciones de la presente garantía, excepto la duración.
Si usted considera que tiene una reclamación en virtud de la garantía,
comuníquese con Kohler Co., ya sea a través de su distribuidor,
contratista de plomería o distribuidor a través de Internet, o escriba a
la siguiente dirección: Kohler Co., Attn.: Customer Service Department,
444 Highland Drive, Kohler, WI 53044, USA. Por favor, asegúrese de
proporcionar toda la información pertinente a su reclamación,
incluyendo una descripción completa del problema, producto, número
de modelo, color, acabado, fecha y lugar de compra del producto.
También incluya el recibo de compra original. Para información
adicional, o para obtener el nombre y dirección del lugar de reparación
y servicio más cercano a usted, llame al 1-800-4-KOHLER desde los
Estados Unidos, al 1-800-964-5590 desde Canadá y al 001-877-680-1310
desde México.
Las garantías anteriormente mencionadas sustituyen todas las demás
garantías, expresas o implícitas, incluyendo, entre otras, las garantías
Kohler Co. Español-2 1107962-5-A

Garantía limitada de por vida (cont.)
implícitas de comercialización e idoneidad para un propósito en
particular.
El vendedor no se hace responsable por concepto de daños
particulares, incidentales o indirectos. Algunos estados/provincias no
permiten limitaciones en cuanto a la duración de una garantía implícita
o a la exclusión o limitación de tales daños, por lo que estas
limitaciones y exclusiones pueden no aplicar a su caso. La presente
garantía otorga al consumidor ciertos derechos legales específicos.
Además, usted puede tener otros derechos que varían de estado a
estado y provincia a provincia. Esta garantía está destinada únicamente
para el comprador consumidor original y excluye todo daño al
producto como resultado de errores de instalación, abuso del producto
o uso indebido del mismo, bien sea por parte de un contratista,
compañía de servicios o el consumidor mismo.
Ésta es nuestra garantía exclusiva por escrito.
*La grifería Trend
®
, la torre MasterShowerTM, los productos con
acabado en oro, todos los artículos contenidos en la sección ″Fixture
Related″del KOHLER Faucets Price Book, los desagües, las coladeras
de fregadero Duostrainer
®
, los dispensadores de jabón y loción, y la
grifería de uso comercial están cubiertos por la garantía limitada de un
año de Kohler.
1107962-5-A Español-3 Kohler Co.

Piezas de repuesto
1033928**
Varilla del tirador
1033930-A**
1033930-B**
(Liso)
(Ranurado)
Surtidor
73231
T
73262
Arandela
73677
Arandela
33505
Tuerca
73233
Tuerca
73860
T
1021085**
Base del surtidor 42414 Tornillo
75442
73261
Empaque
20960
Arosello
**Se debe especificar el código del acabado/color con el pedido.
A
Inserto
Arandela
1104957
1103468**
Kit de aireador
Kohler Co. Español-4 1107962-5-A

GP77005**(Cierre hacia la derecha)
GP77006**(Cierre hacia la izquierda)
Válvula
40005
Tuerca
40001
Arandela
32751
Tuerca de acoplamiento
1094177
Manguera
1023218-A**
1023218-B**
(Liso)
(Ranurado)
Manija
1030991**
Bonete
1030994**
1032706
Tornillo
59425
Tuerca
77950
Arandela
GP1074231
Adaptador de ranuras
74369
A
42160
1036904-H**
1036904-C**
Tapón
75604
Cojinete
(Caliente)
(Fría)
**Se debe especificar el código del acabado/color con el pedido.
1049271-H**
1049271-C**
Tapón
(Caliente)
(Fría)
42160
1025000-A**
1025000-B**
(Liso)
(Ranurado)
Manija
Arosello
Arosello
Extensión de
espiga
Cuerpo de
válvula
(2 c/u)
1107962-5-A Español-5 Kohler Co.

1037022**
1036932**
1037346
1035564
40228
1025645**
1037390
1025642
1036351**
1030925
1025639**
1035348**
1025678
1025650
1035350**
Obturador
Anillo
decorativo
Tornillo
Eslabón
Clip
Tuerca
Varilla
Arandela
Tubo final
Arandela
Cuerpo
Tuerca
Arandela
Sello
Aspa
(Aspas metálicas del obturador con rebosadero)
1037023** (Aspas de plástico del obturador con rebosadero)
Desagüe
(Metal)
1037021** (Plástico)
1025656
Arosello
1035351** (Aspas metálicas del obturador sin rebosadero)
(Con rebosadero)
1032296**
Cuerpo
(Sin rebosadero)
1025654
Arandela
**Se debe especificar el código del acabado/color con el pedido.
Kohler Co. Español-6 1107962-5-A

USA: 1-800-4-KOHLER
Canada: 1-800-964-5590
México: 001-877-680-1310
kohler.com
©2008 Kohler Co.
1107962-5-A
