Kohler Iron Works K-2822 User manual

Installation
Guide
Iron Works™
Enameled Cast Iron Lavatory
Mproduct numbers are for Mexico (i.e.
K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-2822
1018372–2–A

Tools and Materials
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.
Before You Begin
Observe all local plumbing and building codes.
Prior to installation, unpack the new lavatory and inspect it for
damage. Return the lavatory to its protective carton until you are
ready to install it.
Inspect the drain and supply tubing. Replace if necessary.
These instructions are for installing the lavatory to wood frame
construction. For other installations, supply suitable bracing and
fastening devices of sufficient size and strength.
The walls and floor must be square, plumb, and level.
If possible, assemble the faucet and drain to the lavatory before
installing the lavatory.
Other tools and materials may be required for your particular
installation.
CAUTION: Risk of personal injury. Cast iron lavatories are
extremely heavy. Wear appropriate safety equipment when
installing this product.
1018372–2–A 2 Kohler Co.

1. Preparation
Existing Construction
Remove the existing finished wall and wallboard materials from a
36″(91.4cm)(H) x 24″(61cm)(W) area at the installation location.
Make sure the existing framing is sound and secure. Repair as
needed.
New Construction
Use 2x4 lumber to construct suitable stud framing for the
installation.
Poured Concrete Construction
Measure, level, and draw a pencil line across the concrete surface at
a height of 30-3/4″(78.1cm) from the finished floor. Mark two bolt
hole locations 7-7/16″(18.9cm) apart on the pencil line.
Drill 3/8″holes in the concrete at the marked locations. Install the
concrete anchors included.
Continue to the “Install the Lavatory” section.
New and Existing Construction
Kohler Co. 3 1018372–2–A

Preparation (cont.)
NOTE: The following steps assume 2x4 stud framing is nominal
3-1/2″(8.9cm) x 1-1/2″(3.8cm). Make appropriate rip cut
modifications as necessary for other sized lumber.
Cut two 2x4 support studs to 36″(91.4cm). Rip cut these support
studs so they are 2-3/4″(7cm) deep.
Measure and cut a 1-1/2″(3.8cm) x 9-1/4″(23.5cm) notch in each
support stud so the bottom of the notch is 23-7/8″(60.6cm) from the
bottom of each support stud.
Position the support studs so a 3/4″(1.9cm) offset exists between
the front edge of the stud framing and the support studs.
Use nails or screws (not provided) of sufficient size and quantity,
and securely fasten the support studs to the stud framing. Space the
fasteners carefully in rows, and include a row to within 1″(2.5cm) of
both the top and bottom of the notch.
Measure and cut a piece of 2x10 to fit securely into the notch in the
support studs. Cut the 2x10 so it extends to both stud frame
sections, as shown. Temporarily fit the 2x10 into the notch.
Measure, level, and draw a pencil line across the 2x10 with a pencil
at a of height 30-3/4″(78.1cm) from the finished floor. Mark two
bolt hole locations 7-7/16″(18.9cm) apart on the 2x10 pencil line.
Remove the 2x10 from the support studs, and use a 1/2” drill to
carefully drill through the 2x10 at the marked bolt hole locations.
Fit the threaded inserts into the bolt holes in the 2x10 from the front.
Assemble the fender washers to the bolts, and thread the bolts into
the threaded inserts from the back. Securely wrench tighten the bolts
to the threaded inserts.
Fit the 2x10 assembly into the notches in the support studs so the
bolt shanks face outward. Use minimum 2-1/2″(6.4cm) wood
screws (not provided) to secure the 2x10 to the support studs. Use
four wood screws in each end, and space the screws no more than
2-1/2″(6.4cm) apart.
Use wood screws (not provided) of sufficient size and quantity to
securely fasten the plywood to the support studs.
Install the water supply and drain lines according to the roughing-in
information.
Install the wallboard and finished wall materials according to the
established installation procedures.
1018372–2–A 4 Kohler Co.

2. Install the Lavatory
CAUTION: Risk of personal injury or product damage. Cast
iron lavatories are very heavy. Get help lifting the lavatory into
place.
CAUTION: Risk of personal injury or product damage. You
must install this lavatory to either a poured concrete wall or a
stud wall reinforced exactly as described in the “Prepare the
Site” section of this instruction.
Install the faucet and drain to the lavatory according to the
manufacturer’s instructions.
Wall-Mount Bracket Installations
With help, carefully lift the lavatory onto the bolt shanks. Start the
washers and nuts on the bolt shanks. Level the lavatory, then
securely wrench tighten the nuts.

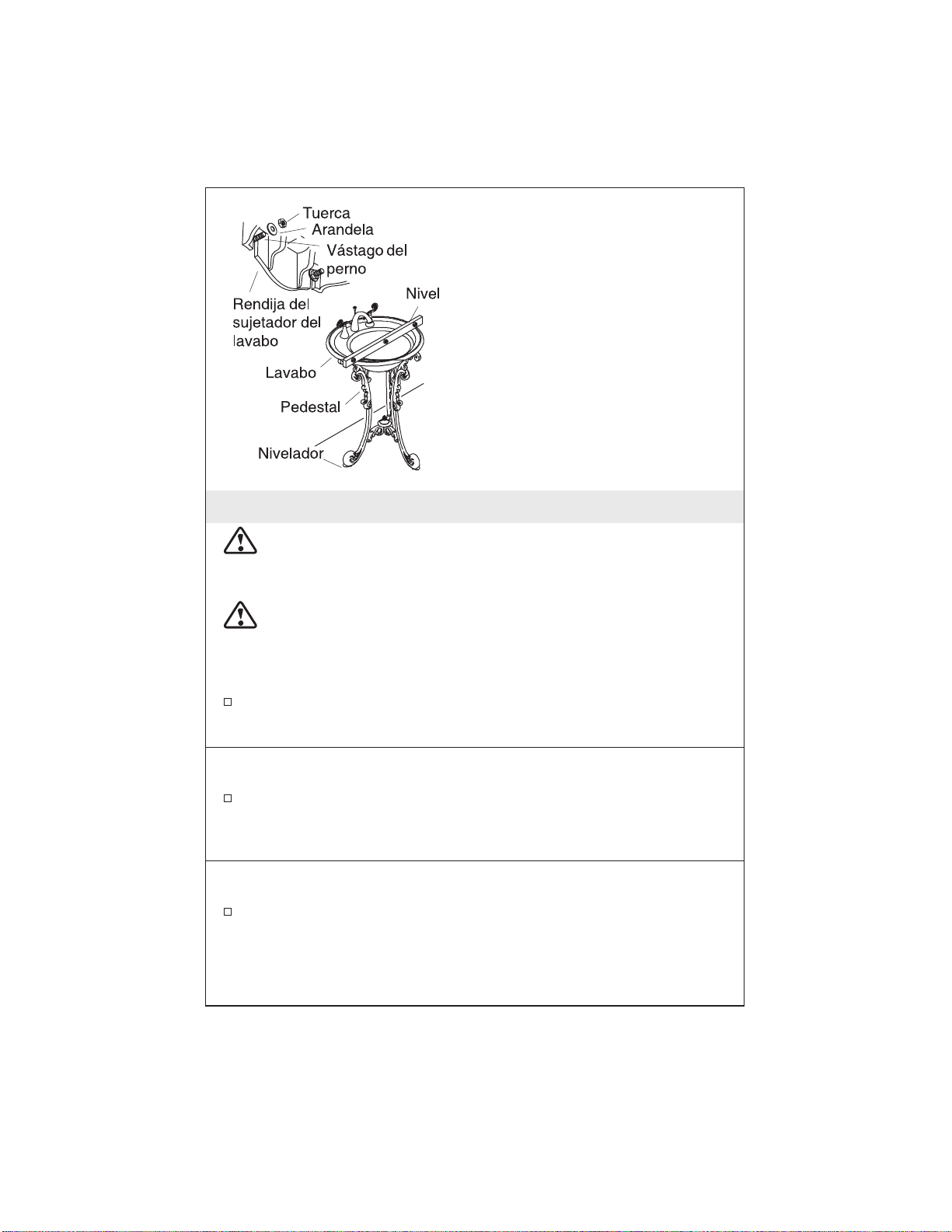

Table or Pedestal Installations
Move the assembled table or pedestal (sold separately) into position.
Refer to the installation instructions included with the table or
pedestal.
With help, carefully lift the lavatory onto the table or pedestal so the
slots in the lavatory brace fit over the bolt shanks. Start the washers
and nuts on the bolt shanks, but do not tighten securely at this time.
Kohler Co. 5 1018372–2–A

Install the Lavatory (cont.)
Make sure the lavatory is level. Adjust the table or pedestal levelers
as needed.
Securely wrench tighten the nuts.
Connect and tighten the trap to the drain, and complete the water
supply connections to the faucet according to the instructions
packed with the faucet.
Run water into the lavatory and check for leaks.
Clean up with a non-abrasive cleaner.
1018372–2–A 6 Kohler Co.

Guide d’Installation
Lavabo sur mur
Outils et matériaux
Merci d’avoir opté pour les produits de la Société Kohler
Nous apprécions votre engagement envers la qualité de Kohler.
Veuillez lire attentivement ce guide avant de commencer l’installation.
En cas de problèmes d’installation ou de fonctionnement, n’hesitez pas
à nous contacter. Nos numéros de téléphone et site web sont contenues
au plat verso. Merci encore d’avoir choisi des produits Kohler.
Avant de commencer
Respecter tous les codes de plomberie et de bâtiment locaux.
Avant l’installation, déballer le nouveau lavabo et l’examiner pour
déceler tout dommage. Remettre le lavabo dans l’emballage de
protection en attendant de commencer l’installation.
Vérifier l’état des tubes d’évacuation et d’alimentation. Remplacer
les composants au besoin.
Ces instructions visent l’installation du lavabo contre un mur en
ossature de bois. Pour les autres types d’installation, fournir les
dispositifs d’entretoisement et d’attache ayant les dimensions et la
résistance appropriées.
Kohler Co. Français-1 1018372–2–A

Avant de commencer (cont.)
Les murs et le plancher doivent être d’aplomb, à l’équerre et de
niveau.
Ce lavabo peut être installé avec le support inclus ou avec un bras
occulte de renfort. Suivez les étapes qui s’appliquent
particulièrement à votre installation.
S’il est possible, assembler le robinet et le tuyau d’évacuation au
lavabo avant d’installer celui-ci.
Il se peut que vous ayez à utiliser des outils et matériaux
additionnels pour votre installation.
ATTENTION : Risque de blessures. Les lavabos en fonte sont
très lourds. Utilisez l’équipement de sécurité nécessaire pour
l’installation de ce produit.
Si un mastic est fourni avec le lavabo, ne pas en utiliser d’autre.
Ce lavabo offre au consommateur de multiples possibilités
d’installation.
Utiliser ces instructions pour des installations murales, à rebord
intégré et sur comptoir. Suivez les étapes qui s’appliquent
particulièrement à votre installation.
Vous pouvez choisir entre un robinet sur mur ou sur comptoir, selon
le style désiré. Il est conseillé installer un robinet sur mur.
1018372–2–A Français-2 Kohler Co.

1. Préparation
Construction existante
Retirer 36 po (91,4 cm) (H) x 24 po (61 cm) (L) du mur fini et
matériaux du mur, à l’emplacement de l’installation. S’assurer que
l’ossature soit solide et bien fixée. Réparer au besoin.
Nouvelle construction
Construire l’ossature appropriée avec des montants de 2x4.
Construction de béton
Mesurer et marquer un ligne de crayon d’un côté à l’autre de la
surface en béton, à une hauteur de 30-3/4 po (78,1 cm) par rapport
au plancher fini. Marquer l’emplacement de deux trous de boulon à
7-7/16 po (18,9 cm) l’un de l’autre, sur la ligne marquée
précedemment.
Percer des trous de 3/8 po aux emplacements repérés. Installer les
dispositifs d’ancrage pour béton inclus.
Poursuivre à la Section “Installer le lavabo”.
Construction nouvelle et existante
Kohler Co. Français-3 1018372–2–A

Préparation (cont.)
REMARQUE : Les étapes suivantes se rapportent à une ossature de
montants de 2x4 nominale de 3-1/2 po x 1-1/2 po (8,9 cm x 3,8 cm).
Faire les modifications nécessaires pour les montants de dimensions
différentes.
Couper deux montants de 2x4 de renfort à 36 po (91,4 cm) de
longueur. Faire une coupe longitudinale aux montants de renfort de
2-3/4 po (7 cm) de profondeur.
Mesurer et couper une encoche de 1-1/2 po (3,8 cm) x 9-1/4 po
(23,5 cm) sur chaque montant de renfort, de façon à ce que chaque
encoche soit à 23-7/8 po (60,6 cm) de hauteur par rapport à la base
de chaque montant de renfort.
Positionner les montants de renfort de façon à ce qu’il y ait un
dégagement de 3/4 po (1,9cm) entre le bord vant de l’ossature en
montants et les montants de renfort.
Utiliser des clous ou des vis (non fournis) des dimensions
appropriées pour assujettir les montants de renfort à l’ossature.
Écarter les dispositifs d’ancrage soigneusement, et inclure une
rangéeà1po(2,5 cm) par rapport au dessus et dessous de
l’encoche.
Mesurer et couper une pièce de montant de 2x10 capable de
s’adapter à l’encoche sur les montants de renfort. Couper le montant
de 2x10 pour qu’il s’étende contre les deux sections de l’ossature, tel
qu’illustré. Positionner temporairement le montant de 2x10 dans
l’encoche.
Mesurer et marquer un ligne de crayon d’un côté à l’autre de la
surface, à une hauteur de 30-3/4 po (78,1 cm) par rapport au
plancher fini. Marquer l’emplacement de deux trous de boulon à
7-7/16 po (18,9 cm) l’un de l’autre, sur la ligne marquée
précedemment.
Retirer le montant de 2x10 du renfort et percer les trous de boulons
aux emplacement repérés précedemment.
Placer les douilles taraudées dans les trous de boulon, sur le
montant de 2x10. Visser les rondelles de protection aux boulons,
puis visser les boulons sur les douilles taraudées. Assujettir les
boulons aux douilles taraudées à l’aide d’une clé.
Placer l’ensemble de montant de 2x10 sur les encoches des montants
de renfort, de façon à ce que les tiges de boulon soient orientées
vers l’extérieur. Utiliser des vis à bois d’un minimum de 2-1/2 po
(6,4 cm) (non inclus) pour assujettir le montant de 2x10 aux
montants de renfort. Utiliser quatre vis à bois de chaque côté, et
écarter les vis à une distance maximale de 2-1/2 po (6,4 cm) l’une
de l’autre.
1018372–2–A Français-4 Kohler Co.

Préparation (cont.)
Utiliser des vis à bois (non fournies) de dimensions appropriées
pour assujettir la pièce de bois composite aux montants de renfort.
Installer les tuyaux d’arrivée d’eau et d’évacuation, selon
l’information du diagramme de raccordement.
Installer les matériaux du mur fini en respectant les méthodes
d’installation établies.
Kohler Co. Français-5 1018372–2–A

2. Installer le Lavabo
ATTENTION : Risque de blessures ou d’endommagement du
produit. Les lavabos en fonte sont très lourds. Demander de
l’aide pour soulever et mettre en place le lavabo.
ATTENTION : Risque de blessures ou d’endommagement du
produit. Il faut installer ce lavabo sur un mur en béton ou sur
un mur à montants renforcé. tel que décrit dans la Section
“Préparation du site” de ce guide.
Assembler le robinet et le tuyau d’évacuation au lavabo
conformément à la notice du fabricant.
Installation avec supports muraux
Avec de l’aide, placer soigneusement le lavabo sur les tiges de
boulon. Visser les rondelles et écrous de laiton sur les boulons.
Mettre le lavabo de niveau, puis assujettir les écrous avec une clé.
Installation sur meuble ou sur colonne
Placer le meuble ou la colonne (vendus séparement) à sa place. Se
reporter à la notice d’installation fournie avec le meuble ou la
colonne.
1018372–2–A Français-6 Kohler Co.

Installer le Lavabo (cont.)
Avec del’aide, positionner le lavabo sur le meuble ou sur la colonne,
de façon à ce que les rainures du renfort de lavabo s’ajustent sur les
tiges de boulon. Visser les rondelles et les écrous sur les tiges de
boulon, sans serrer complétement.
Vérifier que le lavabo soit de niveau. Régler les patins réglables du
meuble ou de la colonne au besoin.
Serrer les écrous à fond au moyen de la clé à molette.
Raccorder et fixer le siphon au drain, puis compléter les raccords
d’arrivée d’eau au robinet, selon la notice qui accompagne le
robinet.
Laisser couler l’eau dans le lavabo et vérifier s’il y a des fuites.
Utiliser de nettoyants non abrasifs.
Kohler Co. Français-7 1018372–2–A

Guía de Instalación
Lavabo de montaje mural
Herramientas y materiales
Gracias por elegir los productos de Kohler
Apreciamos su elección por la calidad de Kohler. Por favor, tome unos
minutos para leer este manual, antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestra página web se
encuentran en la solapa posterior. Gracias nuevamente por escoger a
Kohler.
Antes de Comenzar
Cumpla con todos los códigos locales de plomería y de construcción.
Antes de la instalación, revise con cuidado todas las piezas para ver
si están dañadas. Después, coloque el lavabo nuevamente en su
empaque como protección, hasta el momento de la instalación.
Inspeccione el tubo de suministro y de desagüe. Reemplace de ser
necesario.
Estas instrucciones son para la instalación del lavabo en un marco
de madera. Para otras instalaciones, suministre soporte adecuado y
sujetadores de suficiente tamaño y solidez.
Las paredes y los pisos deben haber sido nivelados y plomados.
Kohler Co. Español-1 1018372–2–A

Antes de Comenzar (cont.)
Este lavabo puede ser instalado con el soporte incluido o con un
brazo de soporte oculto. Siga las instrucciones correspondientes a su
instalación.
De ser posible, monte la grifería y el desagüe antes de instalar el
lavabo.
Es posible que su instalación requera el uso de otras herramientas y
materiales.
PRECAUCIÓN: Riesgo de lesiones personales. Los lavabos de
hierro fundido son muy pesados. Utilice el equipo de seguridad
apropiado al instalar estos productos.
Si se incluye un sellador con el lavabo no utilice otro sellador como
sustituto.
Este lavabo le permite ser creativo y flexible con la instalación.
Utilice estas instrucciones para instalaciones murales, con borde
terminado o de sobreponer. Siga las instrucciones correspondientes a
su instalación.
El cliente puede elegir entre una instalación de grifería mural o
sobre el mostrador, dependiendo del decorado y estilo deseado. Se
recomienda el uso de grifería mural.
Kohler Co. Español-2 1018372–2–A

1. Preparación
Construcción existente
Remueva la pared acabada existente y el cartón tabla en un área de
36″(Altura) (91,4cm) x 24″(Profundidad) (61cm) en el lugar de la
instalación. Verifique que la estructura existente sea firme y segura.
Repare de ser necesario.
Construcción nueva
Utilice tablas de 2x4 para construir una estructura adecuada para la
instalación.
Construcción sobre concreto
Mida, marque y trace una línea a través de la superficie de concreto,
a una altura de 30-3/4″(78,1cm) a partir del piso acabado. Marque
dos orificios para pernos, a una distancia de 7-7/16″(18,9cm) a
partir de la línea trazada.
Perfore orificios de guía de 3/8″en el lugar marcado. Instale los
sujetadores para concreto incluidos.
Prosiga a la sección “Instale el lavabo”.
Construcción nueva y existente
1018372–2–A Español-3 Kohler Co.

Preparación (cont.)
NOTA: Para seguir los siguientes pasos, la estructura de travesaños
de 2x4 debe ser nominal, es decir, de 3-1/2″(8,9cm) x 1-1/2″(3,8cm).
Realice las modificaciones necesarias para los listones de medidas
distintas.
Corte dos travesaños de 2x4 como soporte a 36″(91,4cm). Corte los
travesaños de soporte, de manera que tengan 2-3/4″(7cm) de
profundidad.
Mida y corte una ranura de 1-1/2″(3,8cm) x 9-1/4″(23,5cm) en cada
travesaño de soporte, de manera que la parte inferior de la ranura
esté 23-7/8″(60,6cm) encima de cada travesaño de soporte.
Coloque los travesaños de soporte de manera que exista una
separación de 3/4″(1,9cm) entre el borde frontal de la estructura de
travesaños y los travesaños de soporte.
Utilice la cantidad necesaria de clavos o tornillos (no inluidos) de
suficiente tamaño y asegure los travesaños de soporte a la estructura
de travesaños. Disponga los sujetadores en filas e incluya una fila a
1″(2,5cm) de la parte superior e inferior de la ranura.
Mida y corte una pieza de 2x10 que engrane en la ranura de los
travesaños de soporte. Corte la pieza de 2x10 de manera que se
extienda hacia arriba, contra ambas secciones de la estructura de
travesaños, tal como se ilustra. Encaje temporalmente la pieza de
2x10 en la ranura.
Mida, marque y trace una línea a través de la pieza de 2x10, a una
altura de 30-3/4″(78,1cm) a partir del piso acabado. Marque dos
orificios para pernos, a una distancia de 7-7/16″(18,9cm) a partir de
la línea trazada.
Remueva la pieza de 2x10 de los travesaños de soporte y con una
broca de 1/2″perfore a través de la pieza de 2x10, en el lugar
marcado para los pernos.
Coloque los insertos roscados en los orificios para los pernos, en la
pieza de 2x10, desde el frente. Monte las arandelas de amortiguación
a los pernos y enrosque los pernos en los insertos roscados, desde la
parte posterior. Asegure los pernos a los insertos roscados.
Encaje el montaje de 2x10 en las ranuras ubicadas en los travesaños
de soporte, de manera que los vástagos de los pernos estén
orientados hacia afuera. Utilice tornillos para madera de 2-1/2″
(6,4cm) (no incluidos) como mínimo, para asegurar la pieza de 2x10
a los travesaños de soporte. Utilice cuatro tornillos para madera en
cada extremo y coloque los tornillos a una distancia no mayor a
2-1/2″(6,4cm) entre ellos.
Kohler Co. Español-4 1018372–2–A

Preparación (cont.)
Utilice la cantidad necesaria de clavos para madera (no inluidos) de
suficiente tamaño para asegurar la madera laminada a los
travesaños de soporte.
Instale las líneas de suministro y desagüe, de acuerdo al diagrama
de instalación.
Instale el cartón tabla y los materiales de la pared acabada según los
métodos establecidos en la instalación.
1018372–2–A Español-5 Kohler Co.

2. Instale el lavabo
PRECAUCIÓN: Riesgo de lesiones personales o daños al
producto. Los lavabos de hierro fundido son muy pesados.
Obtenga ayuda para colocar el lavabo en su lugar.
PRECAUCIÓN: Riesgo de lesiones personales o daños al
producto. Este lavabo debe ser instalado bien sea contra una
pared de concreto o una pared reforzada con travesaños,
exactamente como se describe en la Sección “Preparación del
sitio” de estas instrucciones.
Instale la grifería y el desagüe al lavabo según las instrucciones del
fabricante.
Instalaciones con abrazadera de montaje mural
Con ayuda, levante en lavabo y colóquelo sobre los pernos.
Enrosque las arandelas y tuercas sobre los vástagos. Alinee el lavabo
y asegure las tuercas con una llave.
Instalación sobre mesa o pedestal
Coloque la mesa o el pedestal ensamblado (vendidos por separado)
en su lugar. Consulte las instrucciones de instalación incluidas con la
mesa o el pedestal.
Kohler Co. Español-6 1018372–2–A

Instale el lavabo (cont.)
Con ayuda, coloque el lavabo con cuidado sobre la mesa o el
pedestal, de manera que las rendijas en el soporte del lavabo
engranen sobre los vástagos de los pernos. Enrosque las arandelas y
las tuercas sobre los vástagos de los pernos.
Verifique que el lavabo esté nivelado. Ajuste los niveladores de la la
mesa o del pedestal de ser necesario.
Asegure las tuercas con una llave.
Conecte y asegure el sifón al drenaje y complete las conexiones del
suministro de agua a la grifería, de acuerdo a las instrucciones que
acompañan a la grifería.
Abra los suministros de agua y verifique que no haya fugas.
Utilice limpiadores que no sean abrasivos.
1018372–2–A Español-7 Kohler Co.
