Kohler K-2816 Operating and maintenance instructions

Installation Guide
Undercounter/Tile-In Lavatories/Sinks
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page ″Français-1″
Español, página ″Español-1″
K-2816 K-2330
1018893-2-D

Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.

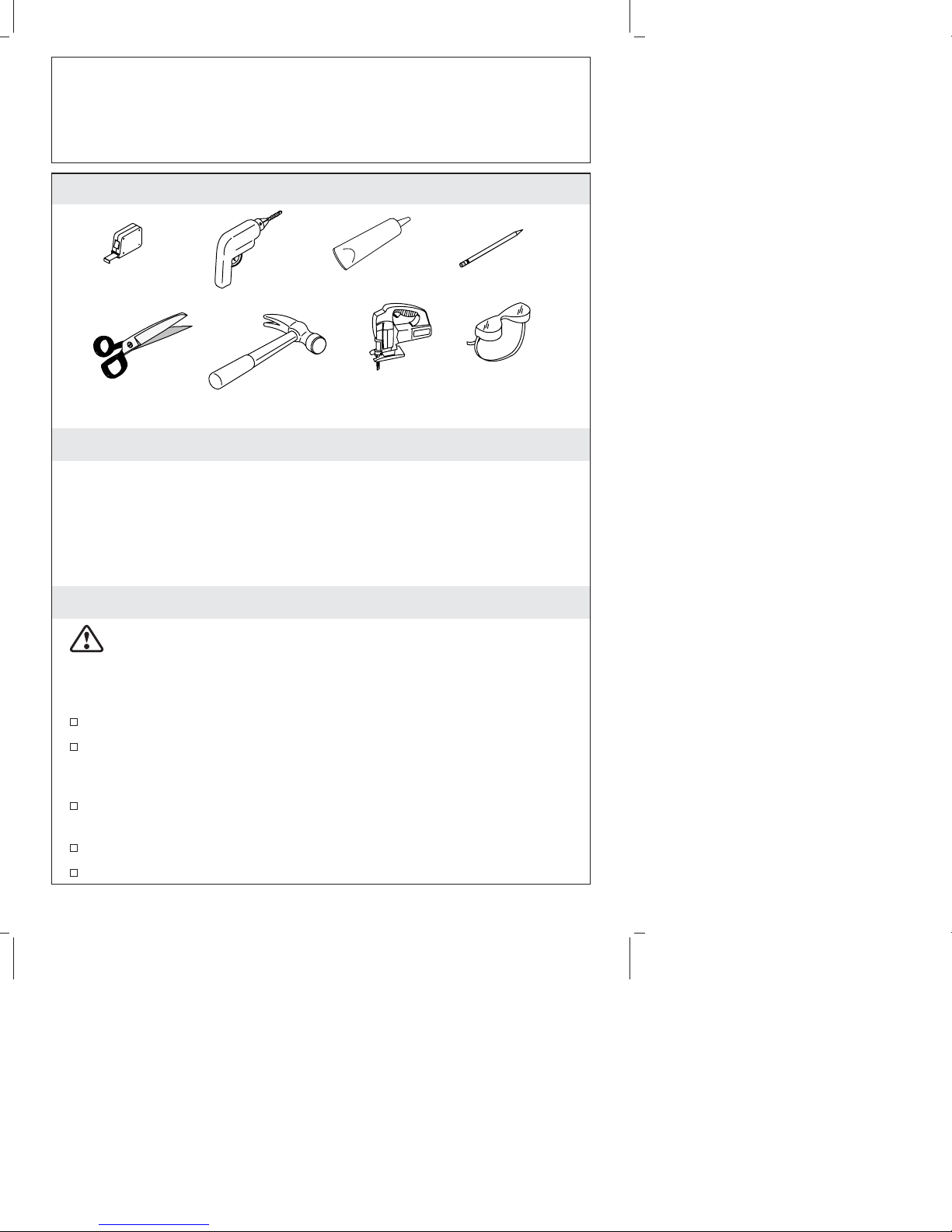

Tools and Materials
Before You Begin
CAUTION: Risk of personal injury or product damage. Handle
with care. Product can break, chip or cause injury if handled
carelessly. Get help lifting the lavatory.
Observe all local plumbing and building codes.
Prior to installation, unpack the new lavatory and inspect it for
damage. Return the lavatory to its protective carton until you are
ready to install it.
Inspect the existing drain and supply tubing. Replace if necessary.
Do not substitute another sealant if one is supplied with this
lavatory.
Use the template supplied with the lavatory.
Refer to the roughing-in information to ensure proper installation
for ADA applications.
Use these instructions for both undercounter and tile-in
installations. Follow only the instructions that apply to your
installation.
Failure to follow these precautions may result in a poor
installation.
Pencil
Scissors
Drill Sealant
Tape
Measure
Claw
Hammer Jigsaw Safety
Glasses
1018893-2-D 2 Kohler Co.

Before You Begin (cont.)
Kohler Co. reserves the right to make revisions in the design of
products without notice, as specified in the Price Book.
For Undercounter Installations
Undercounter lavatories should be installed by experienced
installers.
Do not use adhesives or adhesive sealants with this product.
Install so future removal from underneath the countertop is
possible. This will avoid countertop damage.
For Tile-in Installations
Due to the variety of installations possible with this lavatory, you
may need to use procedures other than those described.
Remember, because of the variety of tile available, you must take
careful measurements prior to installation.
It is very important that the proper materials are used with your
lavatory. Proper selection of tile is critical for a good installation.
3/8″(1 cm) tile is recommended. Because of the variance in tile
thickness, your carpenter, tiler, and plumber must all be aware of
the exact type of tile you choose.
After selecting the tile, provide a sample to each contractor
involved in the project. It is very important that the carpenter,
tiler, and plumber maintain good communication and discuss
requirements.
1. Preparation
Install the water supplies and drain piping according to the
roughing-in information.
Undercounter Installation
NOTE: You may require different, more specialized tools to install
this lavatory to countertop materials other than wood or wood
composites.
NOTE: Install so future removal from underneath the countertop is
possible to avoid countertop damage.
Check the desired lavatory location for clearance between the
backsplash, faucet and lavatory.
Verify cabinet clearance beneath the countertop.
Kohler Co. 3 1018893-2-D

Preparation (cont.)
Cut out the template where indicated for countertop opening. Cut
along the inside of the cutting line.
Position and trace around the template on the countertop with a
pencil.
Mark the faucet hole centerline on the countertop.
Tile-In Installation
NOTE: Tile backer board installed over plywood is the
recommended underlayment for installing this lavatory. Tile should
be bonded to the backer board with dry set or latex Portland mortar.
Acceptable underlayments include:
•Tile backer board over 3/4″(2 cm) exterior grade plywood
•3/4″(2 cm) exterior grade plywood
IMPORTANT! Do not use:
•Flakeboard
•Interior grade plywood
•Gypsum wallboard
NOTE: Consult with the tile contractor to determine the material to
be used.
Check the desired lavatory location for clearance between the
backsplash, faucet, lavatory, and cabinet.
Verify cabinet clearance beneath the countertop.
Cut out the template where indicated for countertop opening. Cut
along the inside of the cutting line.
Position and trace around the template on the countertop with a
pencil.
1018893-2-D 4 Kohler Co.

2. Install the Lavatory/Sink
Undercounter Installation
Cut out the opening by carefully following the pencil line traced
from the template.
NOTE: The screws and anchors provided should be used on
countertops with a minimum 1″(2.5 cm) thickness. For thinner
countertops, use appropriate anchors and fasteners (not provided).
For Wood Countertops
Mark and pre-drill the wood screw holes at the locations shown
on the template.
Waterproof any exposed areas of wood.
For Marble/Stone Countertops
Position the countertop upside down on foam padding to protect
the surface. Mark and drill 3/8″holes 5/8″(1.6 cm) deep at the
locations shown on the template.
Use a setting tool and hammer to secure the anchors.
For All Undercounter Installations
If the countertop has not been installed, install it at this time.
Drill the faucet holes according to the faucet installation
instructions.
Foam
Padding
Wood
Screw
Apply
sealant.
Anchor
Screw
Undercounter Installation
Marble Setting Tool
Anchor
Clamp
Mortar or
Adhesive
Water Resistant Underlayment or
Backing Material 3/4" (1.9 cm)
Minimum
Route or shim
as required to
level tile.
Tile-In Installation
Lavatory
Sealant
Tile
Kohler Co. 5 1018893-2-D

Install the Lavatory/Sink (cont.)
Install the faucet to the countertop according to the faucet
manufacturer’s instructions.
Install the drain to the lavatory according to the drain
manufacturer’s instructions.
NOTE: Do not use adhesives or adhesive sealants.
Apply a continuous bead of quality sealant to the top surface of
the lavatory rim where it will contact the countertop.
IMPORTANT! Risk of personal injury or product damage. Handle
with care. Product can break, chip or cause injury if handled
carelessly. Get help lifting the lavatory.
For marble countertops, install the lavatory to the countertop
with the clamps and screws provided. For other countertop
materials, refer to the countertop manufacturer’s instructions for
recommended fasteners.
Position the lavatory squarely under the cutout before tightening
the clamps. Draw the lavatory rim up against the countertop until
it is snug. Do not overtighten.
Immediately wipe away any excess sealant and fill any voids as
needed.
Allow the sealant to set for 30 minutes before proceeding.
Connect and tighten the trap to the drain, and complete the water
supply connections to the faucet according to the instructions
packed with the faucet.
Run water into the lavatory and check for leaks.
Clean up with a non-abrasive cleaner.
Tile-In Installation
Cut out the opening by carefully following the pencil line traced
from the template.
Drill the faucet holes according to the faucet installation
instructions.
Measure and compare the thickness of the lavatory rim and tile.
The lavatory rim thickness is 3/8″(1 cm) plus or minus 1/32″
(1 mm). Because of the varying thickness of the tile and lavatory,
or if adhesive or mortar bed installation is used, make allowances
to shim the lavatory, or route the underlayment as required.
1018893-2-D 6 Kohler Co.

Install the Lavatory/Sink (cont.)
NOTE: The lavatory is designed to be installed flush or slightly
lower than the surrounding tile.
Provide shims, or route the underlayment, as needed.
IMPORTANT! Risk of personal injury or product damage. Handle
with care. Product can break, chip or cause injury if handled
carelessly. Get help lifting the lavatory.
Position the lavatory in the countertop opening. Verify the fit and
position.
Carefully remove the lavatory.
Install the drain to the lavatory according to the drain
manufacturer’s instructions.
Place a 1″(2.5 cm) spot of sealant at each corner of the frame
where it will contact the lavatory.
NOTE: Apply additional sealant if using shims.
Carefully re-position the lavatory.
Press down firmly.
Tile and grout to allow an acceptable space between the tile and
lavatory.
Use sealant in the space between the lavatory and tile.
Install the faucet to the countertop according to the faucet
manufacturer’s instructions.
Connect and tighten the trap to the drain, and complete the water
supply connections to the faucet according to the instructions
packed with the faucet.
Run water into the lavatory and check for leaks.
Clean up with a non-abrasive cleaner.
Kohler Co. 7 1018893-2-D

Guide d’installation
Lavabos/éviers sous comptoir/à carreler

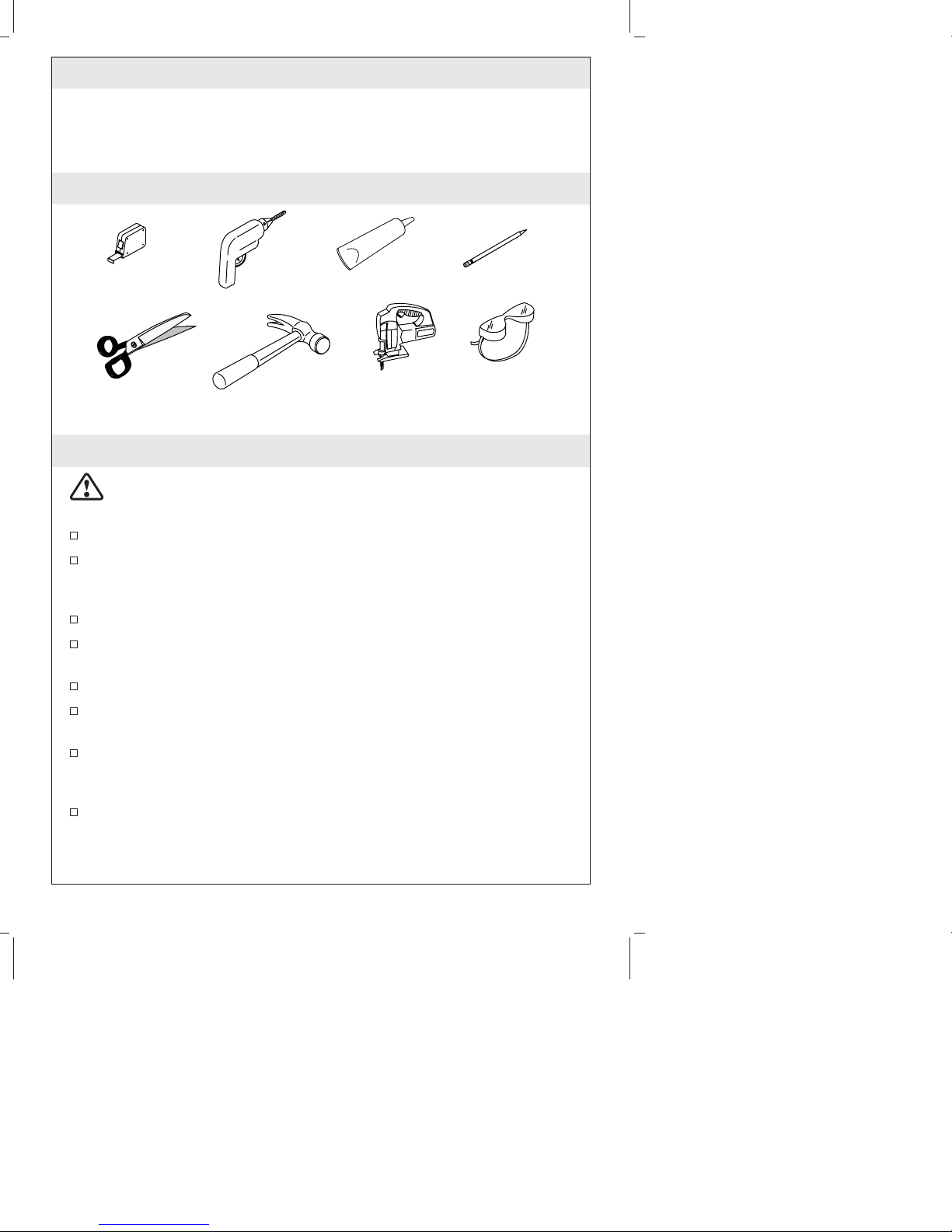

Outils et matériaux
Merci d’avoir choisi un produit Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de performance. Nos numéros de téléphone
et notre adresse du site internet sont au verso. Merci encore d’avoir
choisi la compagnie Kohler.
Avant de commencer
ATTENTION : Risque de blessure corporelle ou
d’endommagement du produit. Manipulez avec précaution. Le
produit peut se casser, se fendre ou blesser quelqu’un si il est
manipulé sans précaution. Demander de l’aide pour soulever le
lavabo.
Respecter tous les codes de plomberie et de bâtiment locaux.
Avant son installation, déballer le nouveau lavabo et l’examiner
pour en déceler tout dommage. Remettre le lavabo dans son
emballage de protection jusqu’à être prêt à l’installer.
Inspecter le drain existant et la tuyauterie d’alimentation.
Remplacer si nécessaire.
N’utiliser uniquement que le mastic fourni avec ce lavabo.
Utiliser le gabarit de découpe fourni avec le lavabo.
Crayon
à papier
Perceuse
Ciseaux Marteau de
charpentier
Matériau
d'étanchéité
Mètre
ruban
Lunettes de
protection
Scie
sauteuse
Kohler Co. Français-1 1018893-2-D

Avant de commencer (cont.)
Se réferer au plan du raccordement pour garantir une installation
conforme aux applications ADA.
Utiliser ces instructions pour des installations sous comptoir et
carrelées. Suivre uniquement les instructions qui s’appliquent à
votre installation.
Le non-respect de ces instructions peut entraîner une installation
erronée.
Kohler Co. se réserve le droit d’apporter toutes modifications sur
le design des produits et ceci sans préavis, tel que spécifié dans le
catalogue des prix.
Pour des installations sous comptoir
Les lavabos sous comptoir devraient être installés par des
installateurs qualifiés.
Ne pas utiliser pas de matériaux d’étanchéité ou adhésifs avec ce
produit.
Installer de façon à ce qu’un démontage futur d’en-dessous du
comptoir soit possible. Ceci évitera d’endommager le comptoir.
Pour des installation carrelées
Étant donné le nombre d’installations possibles pour ce type de
lavabo, des procédures autres que celles décrites peuvent être
nécessaires. Parce qu’il y a une variété de carreaux disponibles,
une prise de mesures précise est à prendre en compte avant
l’installation.
Il est très important d’utiliser les matériels appropriés avec votre
lavabo. La bonne selection des carreaux est importante pour une
bonne installation. Un carreau de 3/8″(1 cm) est recommandé. À
cause des diverses épaisseurs des carreaux, votre charpentier,
carreleur, et plombier doit connaître le type exact du carreau
choisi.
Après avoir sélectionné le carreau, fournir un échantillon aux
différents entrepreneurs participant au projet. Il est trés important
que les entrepreneurs mantiennent une bonne communication, à
fin de discuter du projet entre eux.
1. Préparation
Installer les alimentations d’eau et tuyauterie du drain selon
l’information du plan de raccordement.
Kohler Co. Français-2 1018893-2-D

Préparation (cont.)
Installation sous comptoir
REMARQUE : Des outils plus spécialisés peuvent être nécessaires
pour installer le lavabo sur des matériaux de comptoirs autres que
ceux en bois ou en bois composites.
REMARQUE : Installer de façon à ce que le démontage futur soit
effectué sans endommager le comptoir.
A l’endroit de l’installation désirée, vérifier les espaces entre le
dosseret, robinet, lavabo et de l’élément inférieur.
Vérifier l’espace requis pour le meuble sous le comptoir.
Découper le plan aux indications d’ouverture du comptoir.
Découper le long de la ligne intérieure du découpage.
Positionner et tracer à l’aide d’un crayon le pourtour du comptoir.
Marquer l’axe central de l’orifice du robinet sur le comptoir.
Installation du carrelage
REMARQUE : Pour l’installation de ce lavabo, nous vous
conseillons de poser le panneau d’appui pour carreaux sur du
contreplaqué. Les carreaux doivent être collés avec un ciment sec ou
du mortier de Portland en latex. Les sous-couches acceptables
incluent:
•Plaque d’appui de 3/4″(2 cm) en contreplaqué extérieur
•Contreplaqué extérieur de 3/4″(2 cm)
IMPORTANT ! Ne pas utiliser:
•Aggloméré
•Contreplaqué pour intérieur
•Panneau de revêtement en plâtre
REMARQUE : Consulter le fabriquant des carreaux afin de
déterminer le matériau à utiliser.
A l’endroit de l’installation désiré, vérifier le dégagement entre le
dosseret, robinet, lavabo et le meuble.
Vérifier l’espace requis pour le meuble sous le comptoir.
Découper le plan aux indications d’ouverture du comptoir.
Découper le long de la ligne intérieure du découpage.
1018893-2-D Français-3 Kohler Co.
