Kohler K-6350 Assembly instructions

Homeowners Guide
Pull-Out Kitchen Sink Faucet
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-6350 K-6352
1108715-5-A

Thank You For Choosing Kohler Company
Thank you for choosing Kohler Company. Your Kohler Company
product reflects the true passion for design, craftsmanship, artistry, and
innovation Kohler Company stands for. We are confident its
dependability and beauty will surpass your highest expectations,
satisfying you for years to come.
All information in this guide is based upon the latest product
information available at the time of publication. At Kohler Company,
we strive to fulfill our mission of improving the level of gracious living
for each person who is touched by our products and services. We
reserve the right to make changes in product characteristics, packaging,
or availability at any time without notice.
Please take a few minutes to review this guide. Pay special attention to
the care and cleaning instructions.
Care and Cleaning
For best results, keep the following in mind when caring for your
KOHLER product:
•Always test your cleaning solution on an inconspicuous area
before applying to the entire surface.
•Wipe surfaces clean and rinse completely with water immediately
after applying cleaner. Rinse and dry any overspray that lands on
nearby surfaces.
•Do not allow cleaners to soak on surfaces.
•Use a soft, dampened sponge or cloth. Never use an abrasive
material such as a brush or scouring pad to clean surfaces.
•The ideal cleaning technique is to rinse thoroughly and blot dry
any water from the surface after each use.
For detailed cleaning information and products to consider, visit
www.kohler.com/clean. To order Care & Cleaning information, call
1-800-456-4537.
Lifetime Limited Warranty
Kohler Co. warrants its faucets manufactured after January 1, 1997, to
be leak and drip free during normal residential use for as long as the
original consumer purchaser owns his/her home. *If the faucet should
leak or drip during normal use, Kohler will, free of charge, mail to the
purchaser the cartridge necessary to put the faucet in good working
1108715-5-A 2 Kohler Co.

Lifetime Limited Warranty (cont.)
condition.
Kohler also warrants all other aspects of the faucet, except gold finish,
to be free of defects in material and workmanship during normal
residential use for as long as the original consumer purchaser owns
his/her own home. If a defect is found in normal residential use,
Kohler Co. will, at its election, repair, provide a replacement part or
product, or make appropriate adjustment. Damage to a product caused
by accident, misuse, or abuse is not covered by this warranty. Proof of
purchase (original sales receipt) must be provided to Kohler with all
warranty claims. Kohler Co. is not responsible for labor charges,
installation, or other consequential costs. In no event shall the liability
of Kohler exceed the purchase price of the faucet.
If the faucet is used commercially, Kohler warrants the faucet to be free
from defects in material and workmanship for one (1) year from the
date the product is installed, with all other terms of this warranty
applying except duration.
If you believe that you have a warranty claim, contact Kohler Co.,
either through your Dealer, Plumbing Contractor, Home Center or
E-tailer, or by writing: Kohler Co., Attn.: Customer Service Department,
444 Highland Drive, Kohler, WI 53044, USA. Please be sure to provide
all pertinent information regarding your claim, including a complete
description of the problem, the product, model number, color, finish,
the date the product was purchased and from whom the product was
purchased. Also include your original invoice. For other information,
or to obtain the name and address of the service and repair facility
nearest you, call 1-800-4-KOHLER from within the USA, 1-800-964-5590
from within Canada and 001-877-680-1310 from within Mexico.
The foregoing warranties are in lieu of all other warranties, express
or implied, including but not limited to the implied warranties of
merchantability and fitness for a particular purpose.
Seller disclaims any liability for special, incidental or consequential
damages. Some states/provinces do not allow limitations of how long
an implied warranty lasts or the exclusion or limitation of such
damages, so these limitations and exclusions may not apply to you.
This warranty gives the consumer specific legal rights. You may also
have other rights that vary from state/province to state/province. This
warranty is to the original consumer purchaser only, and excludes
product damage due to installation error, product abuse, or product
misuse, whether performed by a contractor, service company, or the
consumer.
This is our exclusive written warranty.
Kohler Co. 3 1108715-5-A

Lifetime Limited Warranty (cont.)
*Trend
®
faucets, MasterShowerTM Tower, polished gold finish, all items
within the ″Fixture Related″section of the KOHLER Faucets Price
Book, drains, Duostrainer
®
sink strainers, soap/lotion dispensers and
faucets used in commercial settings are covered by Kohler’s one-year
limited warranty.
1108715-5-A 4 Kohler Co.

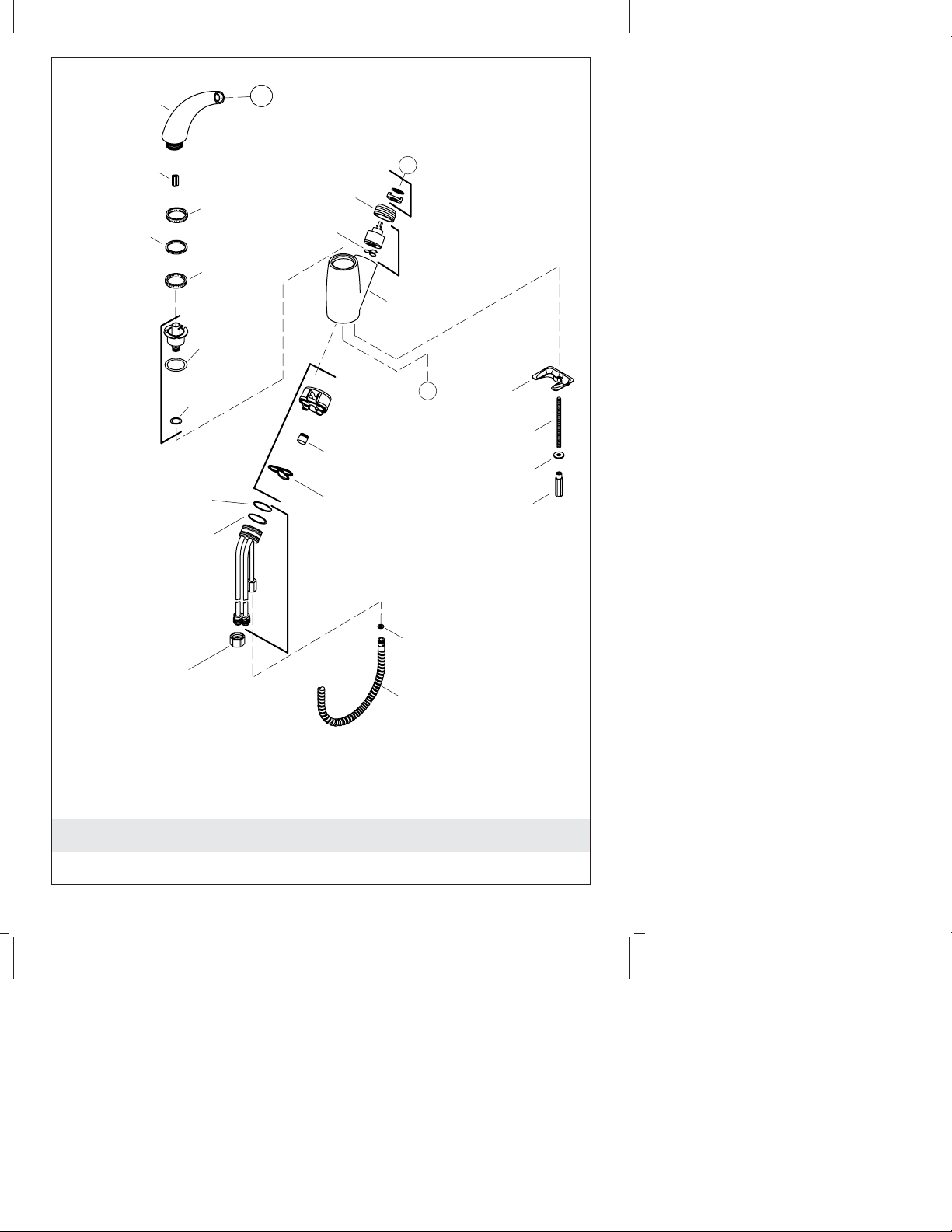

Service Parts

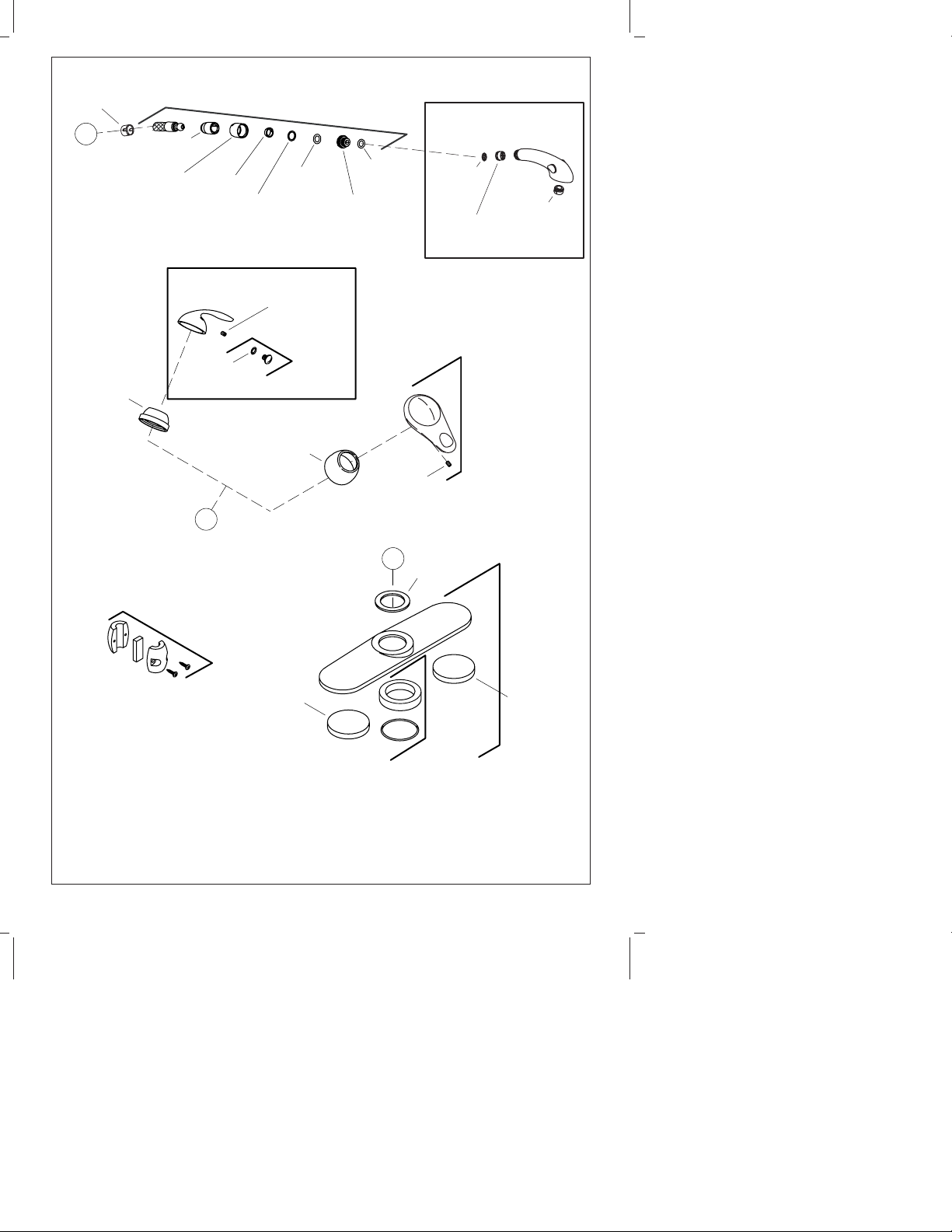

A
B
**Finish/color code must be specified when ordering.
C
Limit Stop
Spacer
Kit
86828
Seal
77457**
Nut
1036606**
Spout
1094204**
Body
78338
Washer
77548
Valve
77555
1002856
Bracket
1021038
Stud
52202
Washer
78150
Nut
97221
O-Ring
97221
O-Ring
1001475
Valve Body
32751
Coupling Nut
1108711
1042948
Check Valve
77114
Bearing
75032
Ring
75033
Ring
75033
Ring
77948
O-Ring
34353
O-Ring
78925-A(Black)
Hose Guide
78925
1054559** (Includes 78338)
Hose
1071995
Seal
Kohler Co. 5 1108715-5-A

A
B
75022**
Bonnet
1032105**
Handle
75044**
Bonnet
78381**
Handle 76713
Setscrew
36449
O-Ring
76712**
Plug Button
34037
Gasket
75039
Gasket
1052379
Weight & Screws
86771 75039
Gasket
77091**
Escutcheon
**Finish/color code must be specified when ordering.
76713
Setscrew
Spacer with
O-Ring
1031189
Insert 1054559** (Includes 78338)
Hose
1022688
Cover
1010355**
Nut 1011119
Retainer 1011608
Washer
34263
O-Ring
1034589
Retainer
1036389
O-Ring
C
86125**
Aerator
36689
Screen
1036940**
1036942** (Mexico)
Spray
1038969
1016373 (Mexico)
Check Valve
1108715-5-A 6 Kohler Co.

Guide du propriétaire
Robinet d’évier de cuisine rétractable
Merci d’avoir choisi la compagnie Kohler
Merci d’avoir choisi la compagnie Kohler. Votre produit de la
compagnie Kohler reflète la véritable passion du design, d’artisanat,
d’art et d’innovation représentant la compagnie Kohler. Nous sommes
confiants que sa fiabilité et beauté surpasseront vos exigences les plus
élevées, vous satisfaisant pendant les années à venir.
Toute information contenue dans ce guide est basée sur l’information
la plus récente du produit disponible au moment de la publication. A
la compagnie Kohler, nous aspirons à remplir notre mission
d’améliorer le niveau de vie gracieux pour chaque individu affecté par
nos produits et services. Nous nous réservons le droit d’apporter des
modifications aux caractéristiques, emballages et disponibilités des
produits à tout moment, et ce sans préavis.
Veuillez prendre s’il vous plaît quelques minutes pour étudier ce
guide. Prêter une attention toute particulière aux instructions
d’entretien et de nettoyage.
Entretien et nettoyage
Pour de meilleurs résultats, prendre ce qui suit en considération lors de
l’entretien de votre produit KOHLER:
•Toujours tester la solution de nettoyage sur une surface la moins
évidente avant de l’appliquer sur la totalité de la surface.
•Éssuyer les surfaces et rincer complètement avec de l’eau
immédiatement après l’application de nettoyant. Rincer et sécher
tout éclaboussement sur les surfaces avoisinantes.
•Ne pas laisser les nettoyants sur les surfaces.
•Utiliser une éponge ou un chiffon doux et humide. Ne jamais
utiliser de matériau abrasif tel que brosse ou éponges à récurer
pour nettoyer les surfaces.
•La technique idéale de nettoyage est de bien rincer et de sécher
toute eau de la surface après chaque usage.
Pour l’information détaillée de nettoyage et des produits à considérer,
visiter www.kohler.com/clean. Pour commander des informations
Kohler Co. Français-1 1108715-5-A

Entretien et nettoyage (cont.)
d’entretien et de nettoyage, composer le 1-800-456-4537.
Garantie limitée à vie
Kohler Co. garantit que ses robinets fabriqués après le 1 Janvier 1997
ne goutteront pas, et seront sans fuites pendant leur utilisation normale
à domicile, aussi longtemps que l’acquéreur initial en soit le
propriétaire. *Si le robinet gouttait ou présentait des fuites en cours
d’utilisation normale, Kohler vous enverra par courrier, sans frais, la
cartouche nécessaire pour réparer le robinet.
Kohler garantit aussi que toutes les autres caractéristiques du robinet, à
l’exception de la finition dorée, sont exemptes de défauts de matériau
et de fabrication durant l’utilisation résidentielle normale, aussi
longtemps que l’acquéreur initial soit propriétaire de son domicile. Si
un défaut est décelé en cours d’usage normal domestique, Kohler Co.
décidera à sa discrétion, de réparer, de remplacer ou d’effectuer les
réglages appropriés. Cette garantie n’offre pas de protection contre les
dommages causés par accident, mauvais usage ou mauvais traitement.
Une preuve d’achat (ticket de caisse original) doit être présentée à
Kohler avec tous les recours en garantie. Kohler Co. n’est pas
responsable des coûts de main-d’oeuvre, d’installation ou d’autres frais
qui en découlent. La responsabilité de Kohler n’excédera en aucun cas
le prix d’achat du robinet.
Si le robinet est utilisé dans un commerce, Kohler garantit le produit
contre tout défaut de matériel et de fabrication pour un (1) an à partir
de la date d’installation du produit, en plus de tous les autres termes
de cette garantie appliquée excepté la durée.
Pour vous prévaloir d’une indemnisation en vertu de cette garantie,
veuillez contacter Kohler Co. par l’intermédiaire de votre vendeur,
plombier, centre de rénovation ou revendeur par internet, ou bien par
écrit à l’adresse suivante: Kohler Co., A l’attention de: Customer
Service Department, 444 Highland Drive, Kohler, WI 53044, USA.
Veuillez vous assurer de fournir tous les renseignements pertinents à
votre demande d’indémnité, y compris une description complète du
problème, produit, modèle, couleur, finition, date et lieu de l’achat.
Joindre également l’original de la facture. Pour plus de renseignements
ou pour demander les coordonnées du centre de réparation le plus
proche, composer le 1-800-4-KOHLER à partir des É.U., le
1-800-964-5590 à partir du Canada ou le 001-877-680-1310 à partir du
Mexique.
Les garanties données ci-dessus remplacent toutes les autres
garanties, expresses ou tacites, y compris, mais sans s’y limiter, à
celles marchandes et d’aptitude à un emploi particulier.
1108715-5-A Français-2 Kohler Co.

Garantie limitée à vie (cont.)
Le vendeur décline toute responsabilité contre les dommages
particuliers, directs ou indirects. Certains états/provinces ne
permettent pas de limitations de durée ou l’exclusion ou limitation de
tels dommages qui pourraient ne pas s’appliquer dans votre cas. La
présente garantie accorde au consommateur des droits légaux
spécifiques. Vous pouvez également avoir d’autres droits qui varient
d’un état/province à l’autre. Cette garantie est accordée uniquement à
l’acquéreur initial et exclut tous dommages dûs à une installation
erronée, un usage abusif ou une mauvaise utilisation du produit, qu’ils
soient effectués par un entrepreneur, une société de services ou le
consommateur.
Ceci constitue notre garantie écrite exclusive.
*Les robinets Trend
®
, la Tour MasterShowerTM, les finitions en or poli,
tous les articles contenus dans la section ″Relatif à l’appareil″du
catalogue des prix des robinets KOHLER, drains, Duostrainer
®
,
distributeurs de savon/lotion et les robinets utilisés dans des
environnements commerciaux sont couverts par la garantie limitée
d’un an de Kohler.
Kohler Co. Français-3 1108715-5-A

Pièces de rechange
A
B
**Vous devez spécifier les codes de la finition et/ou de la couleur
quand vous passez votre commande.
C
Butée
86828
Joint
77457**
crou
1036606**
Bec
1094204**
Corps
78338
Rondelle
77548
Valve
77555
1002856
Support
1021038
Montant
52202
Rondelle
78150
Écrou
97221
Joint
torique
97221
Kit des
espaceurs
1001475
Corps de valve
32751
crou de
couplage
1108711
1042948
Valve clapet de non-retour
1071995
Joint
77114
Bague de
rotation
75032
Anneau
75033
Anneau
75033
Anneau
77948
Joint torique
34353
Joint
torique
78925-A (Noir)
Guide du tuyau
78925
1054559** (Inclut 78338)
Tuyau
Joint
torique
1108715-5-A Français-4 Kohler Co.

A
B
75022**
Chapeau
1032105**
Poignée
75044**
Chapeau
78381**
Poignée 76713
Vis de retenue
36449
Joint torique
76712**
Bouchon
34037
Joint
75039
Joint
1052379
Poids et vis
86771 75039
Joint
77091**
Applique
**Vous devez spécifier les codes de la finition et/ou de la couleur
quand vous passez votre commande.
76713
Vis de retenue
Espaceur
avec joint
torique
1031189
Insertion 1054559** (Inclus 78338)
Tuyau
1022688
Couvercle
1010355**
Écrou 1011119
Bague de
retenue 1011608
Rondelle
34263
Joint torique
1034589
Bague de
retenue
1036389
Joint
torique
C
86125**
Aérateur
36689
Grille
1036940**
1036942** (Méxique)
Vaporisateur
1038969
1016373 (Méxique)
Valve clapet de non-retour
Kohler Co. Français-5 1108715-5-A

Guía del usuario
Grifería extraíble de fregadero de cocina
Gracias por elegir los productos de Kohler
Gracias por elegir los productos de Kohler. Su producto de Kohler
Company refleja la verdadera pasión por el diseño, la mano de obra, la
artesanía y la innovación que forman parte de Kohler Company.
Estamos seguros que su confiabilidad y belleza excederán sus más altas
expectativas, dándole satisfacción por años.
Toda la información que aparece en la guía está basada en la
información más reciente disponible al momento de publicación. En
Kohler Company, nos esforzamos por alcanzar nuestra misión de
mejorar el nivel del buen vivir de quienes disfrutan de nuestros
productos y servicios. Nos reservamos el derecho de efectuar cambios
en las características, embalaje o disponibilidad del producto en
cualquier momento, sin previo aviso.
Dedique unos minutos para leer esta guía. Preste especial atención a
las instrucciones de cuidado y limpieza.
Cuidado y limpieza
Para obtener los mejores resultados, tenga presente lo siguiente al
limpiar su producto KOHLER:
•Siempre pruebe la solución de limpieza en un área oculta antes
de aplicarla a toda la superficie.
•Limpie con un trapo las superficies y enjuague completa e
inmediatamente con agua después de aplicar el limpiador.
Enjuague y seque las superficies cercanas que se hayan rociado.
•No deje por tiempo prolongado los limpiadores en las superficies.
•Utilice una esponja o trapo suave y húmedo. Nunca utilice
materiales abrasivos como cepillos o estropajos de tallar para
limpiar las superficies.
•La técnica de limpieza ideal es enjuagar completamente y secar
dando toques suaves el agua de la superficie después de cada
uso.
Para obtener información detallada de limpieza y los limpiadores a
considerar, visite www.kohler.com/clean. Para solicitar información
Kohler Co. Español-1 1108715-5-A

Cuidado y limpieza (cont.)
sobre el cuidado y la limpieza, llame al 1-800-456-4537.
Garantía limitada de por vida
Kohler Co. garantiza que la grifería fabricada después del 1 de enero
de 1997 está libre de problemas de fugas y goteo durante el uso
residencial normal, mientras el comprador consumidor original sea el
propietario de la casa. *En caso de que la grifería presente fugas o
goteo durante el uso normal, Kohler enviará por correo y sin ningún
cargo al comprador original, el cartucho necesario para que la grifería
funcione correctamente.
Kohler también garantiza que todas las demás características de la
grifería, excepto el acabado en oro, están libres de defectos de material
y mano de obra, durante el uso residencial normal, mientras el
comprador consumidor original sea el propietario de la casa. Si el
producto presenta defectos durante el uso residencial normal, Kohler
Co., a su criterio, reparará, proveerá el repuesto o el producto, o
realizará los ajustes pertinentes. Esta garantía no cubre daños causados
por accidentes, abuso o uso indebido del producto. Al presentar las
reclamaciones de garantía a Kohler, es necesario incluir la prueba de
compra (recibo original). Kohler Co. no se hace responsable de los
gastos de mano de obra, instalación u otros gastos indirectos. En
ningún caso la responsabilidad de Kohler excederá el precio de la
grifería.
Si la grifería es para uso comercial, Kohler garantiza que la grifería está
libre de defectos de material y mano de obra por un (1) año, a partir
de la fecha de instalación, estando en efecto todas las demás
condiciones de la presente garantía, excepto la duración.
Si usted considera que tiene una reclamación en virtud de la garantía,
comuníquese con Kohler Co., ya sea a través de su distribuidor,
contratista de plomería o distribuidor a través de Internet, o escriba a
la siguiente dirección: Kohler Co., Attn.: Customer Service Department,
444 Highland Drive, Kohler, WI 53044, USA. Por favor, asegúrese de
proporcionar toda la información pertinente a su reclamación,
incluyendo una descripción completa del problema, producto, número
de modelo, color, acabado, fecha y lugar de compra del producto.
También incluya el recibo de compra original. Para información
adicional, o para obtener el nombre y dirección del lugar de reparación
y servicio más cercano a usted, llame al 1-800-4-KOHLER desde los
Estados Unidos, al 1-800-964-5590 desde Canadá y al 001-877-680-1310
desde México.
Las garantías anteriormente mencionadas sustituyen todas las demás
garantías, expresas o implícitas, incluyendo, entre otras, las garantías
Kohler Co. Español-2 1108715-5-A

Garantía limitada de por vida (cont.)
implícitas de comercialización e idoneidad para un propósito en
particular.
El vendedor no se hace responsable por concepto de daños
particulares, incidentales o indirectos. Algunos estados/provincias no
permiten limitaciones en cuanto a la duración de una garantía implícita
o a la exclusión o limitación de tales daños, por lo que estas
limitaciones y exclusiones pueden no aplicar a su caso. La presente
garantía otorga al consumidor ciertos derechos legales específicos.
Además, usted puede tener otros derechos que varían de estado a
estado y provincia a provincia. Esta garantía está destinada únicamente
para el comprador consumidor original y excluye todo daño al
producto como resultado de errores de instalación, abuso del producto
o uso indebido del mismo, bien sea por parte de un contratista,
compañía de servicios o el consumidor mismo.
Ésta es nuestra garantía exclusiva por escrito.
*La grifería Trend
®
, la torre MasterShowerTM, los productos con
acabado en oro, todos los artículos contenidos en la sección ″Fixture
Related″del KOHLER Faucets Price Book, los desagües, las coladeras
de fregadero Duostrainer
®
, los dispensadores de jabón y loción, y la
grifería de uso comercial están cubiertos por la garantía limitada de un
año de Kohler.
1108715-5-A Español-3 Kohler Co.

Piezas de repuesto
A
B
**Se debe especificar el código del acabado/color con el pedido.
C
Tope limitador
86828
Sello
77457**
Tuerca
1036606**
Surtidor
1094204**
Cuerpo
78338
Arandela
77548
Válvula
77555
1002856
Soporte
1021038
Varilla
roscada
52202
Arandela
78150
Tuerca
97221
Arosello
97221
Arosello
1001475
Cuerpo de
la válvula
32751
Tuerca de
acoplamiento
1108711
1042948
Kit de
espaciador
1071995
Sello
77114
Cojinete
75032
Anillo
75033
Anillo
75033
Anillo
77948
Arosello
34353
Arosello
78925-A(Negro)
Guía de la
manguera
78925
1054559** (Incluye 78338)
Manguera
Válvula de retención
Kohler Co. Español-4 1108715-5-A

A
B
75022**
Bonete
1032105**
Manija
75044**
Bonete
78381**
Manija
76713
Tornillo de
fijación
36449
Arosello
76712**
Tapón botón
34037
Empaque
75039
Empaque
1052379
Pesa y tornillos
86771 75039
Empaque
77091**
Chapetón
**Se debe especificar el código del acabado/color con el pedido.
76713
Tornillo de
fijación
Espaciador
con arosello
1031189
Inserto 1054559** (Incluye 78338)
Manguera
1022688
Tapa
1010355**
Tuerca 1011119
Retén 1011608
Arandela
34263
Arosello
1034589
Retén
1036389
Arosello
C
86125**
Aireador
36689
Rejilla
1036940**
1036942** (México)
Rociador
1038969
1016373 (México)
Válvula de retención
1108715-5-A Español-5 Kohler Co.

1108715-5-A

1108715-5-A

1108715-5-A

USA: 1-800-4-KOHLER
Canada: 1-800-964-5590
México: 001-877-680-1310
kohler.com
©2008 Kohler Co.
1108715-5-A
