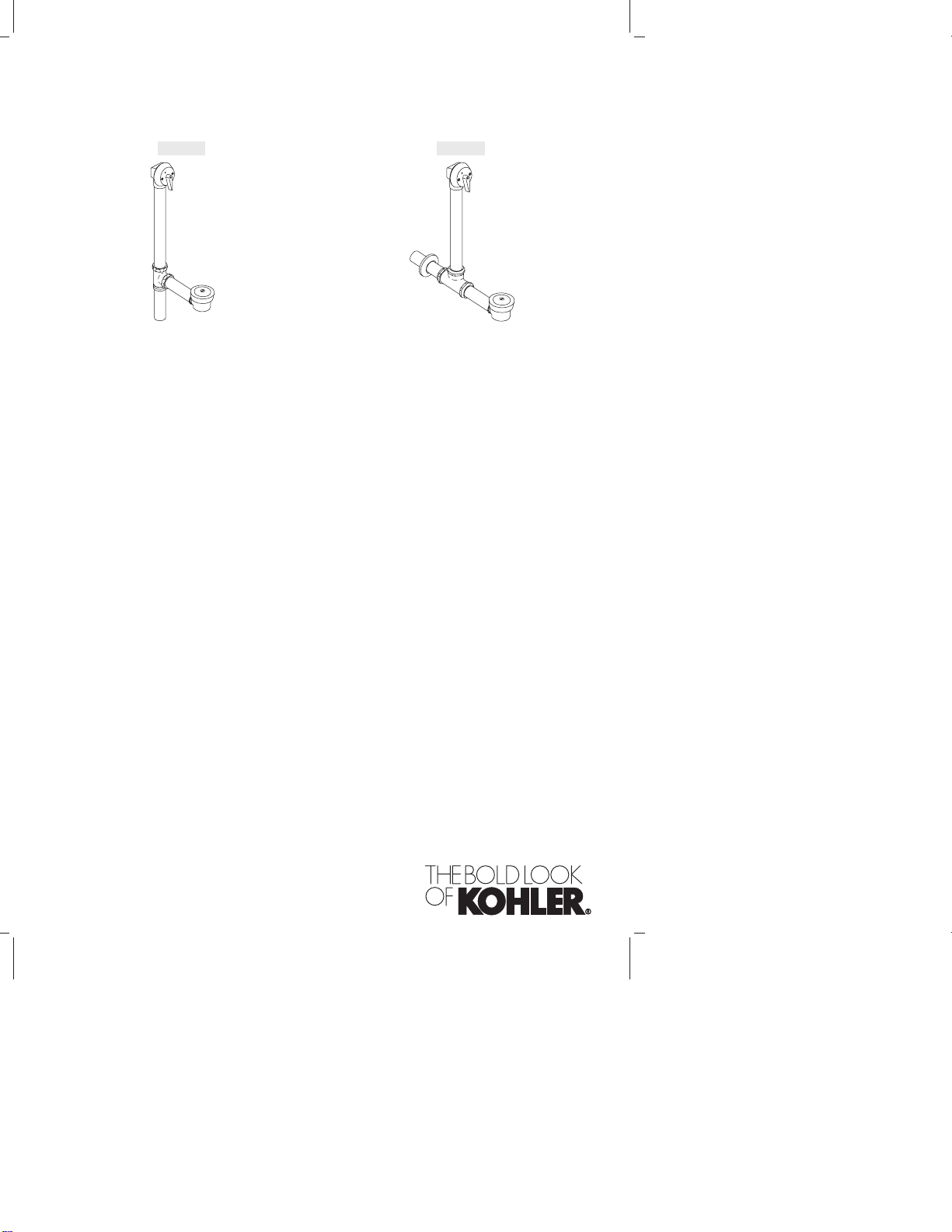

Kohler Iron Works K-7104 User manual

Installation Guide
Bath Drain
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page“ Français-1”
Español, página“ Español-1”
K–7103 K–7104
089671-2-AC

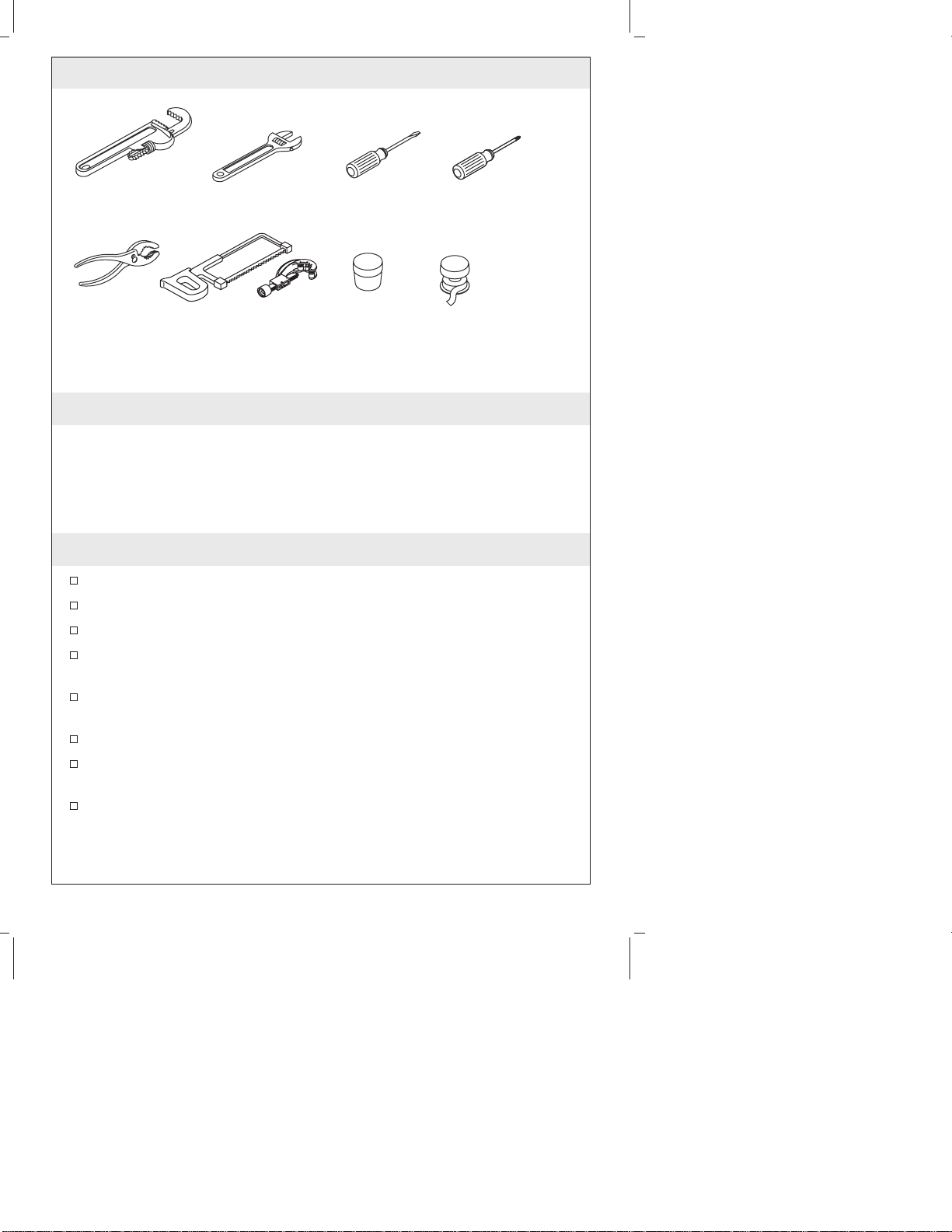

Tools and Materials
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.
Before You Begin
Observe all local plumbing and building codes.
Turn off the main water supplies.
Carefully inspect the fittings for damage before installing.
For replacement installations, remove the wall covering from the
drain end of the bath and remove the existing drain.
If installing a new bath, install the drain before installing the
bath.
If the tubes are cut, remove any burrs.
The overflow ell and drain ell tubes may need to be cut for
proper fit. Dry fit or measure and cut them to the proper length.
Kohler Co. reserves the right to make revisions in the design of
drains without notice, as specified in the Price Book.
Hacksaw or
Tubing Cutter
Plus:
• Trap
Pipe
Wrench Adjustable Wrench Flat Blade Screwdriver
Plumbers
Putty Thread Sealant
Tape
Phillips
Screwdriver
Pliers
089671-2-AC 2 Kohler Co.

1. Install the Drain Ell
Apply a ring of plumbers putty or other sealant around the
underside of the strainer according to the manufacturer’s
instructions.
Set the gasket between the drain ell and the underside of the
bath.
Thread the strainer into the drain ell until snug. Do not fully
tighten at this time.
Drain
Ell
Apply
plumbers
putty.
Strainer
Gasket Bath
Kohler Co. 3 089671-2-AC

2. Install the Overflow Ell
Attach the gasket to the overflow ell.
The tapered side should be facing out, and the thin edge should
be on top when the gasket is properly positioned.
Align the overflow ell with the overflow hole in the bath.
From inside the bath, securely tighten the retainer nut to the
overflow ell.
Tube
Gasket Overflow
Ell Retainer
Nut
089671-2-AC 4 Kohler Co.

3. Install the Tubing
NOTE: The same steps apply to both above-the-floor and
below-the-floor installations, but the tee is aligned differently. Align
as shown in the illustration.
Slide a coupling nut, then gasket onto the overflow tube.
Slide a coupling nut, then gasket onto the drain ell.
Align the overflow tube and drain ell with the tee. Align the tee
following the illustration for your style of installation.
Insert the tubes completely into the tee. If necessary cut the
overflow tube to the correct length.
Align the tubes and tighten the nuts.
Apply thread sealant to the threads on the tailpiece.
Insert the tailpiece into the trap inlet, with 1” (2.5 cm) to 2” (5.1
cm) inside the trap. The tailpiece may need to be cut for proper
fit.
Attach the tailpiece to the tee and tighten.
Tee
Tailpiece
Overflow Tube
Gasket
Gasket
Coupling Nuts
Through-the-Floor Installations
Drain Ell
Tee
Tailpiece
Gasket
Gasket
Overflow Tube
Coupling Nuts
Drain Ell
Above-the-Floor Installations
Kohler Co. 5 089671-2-AC

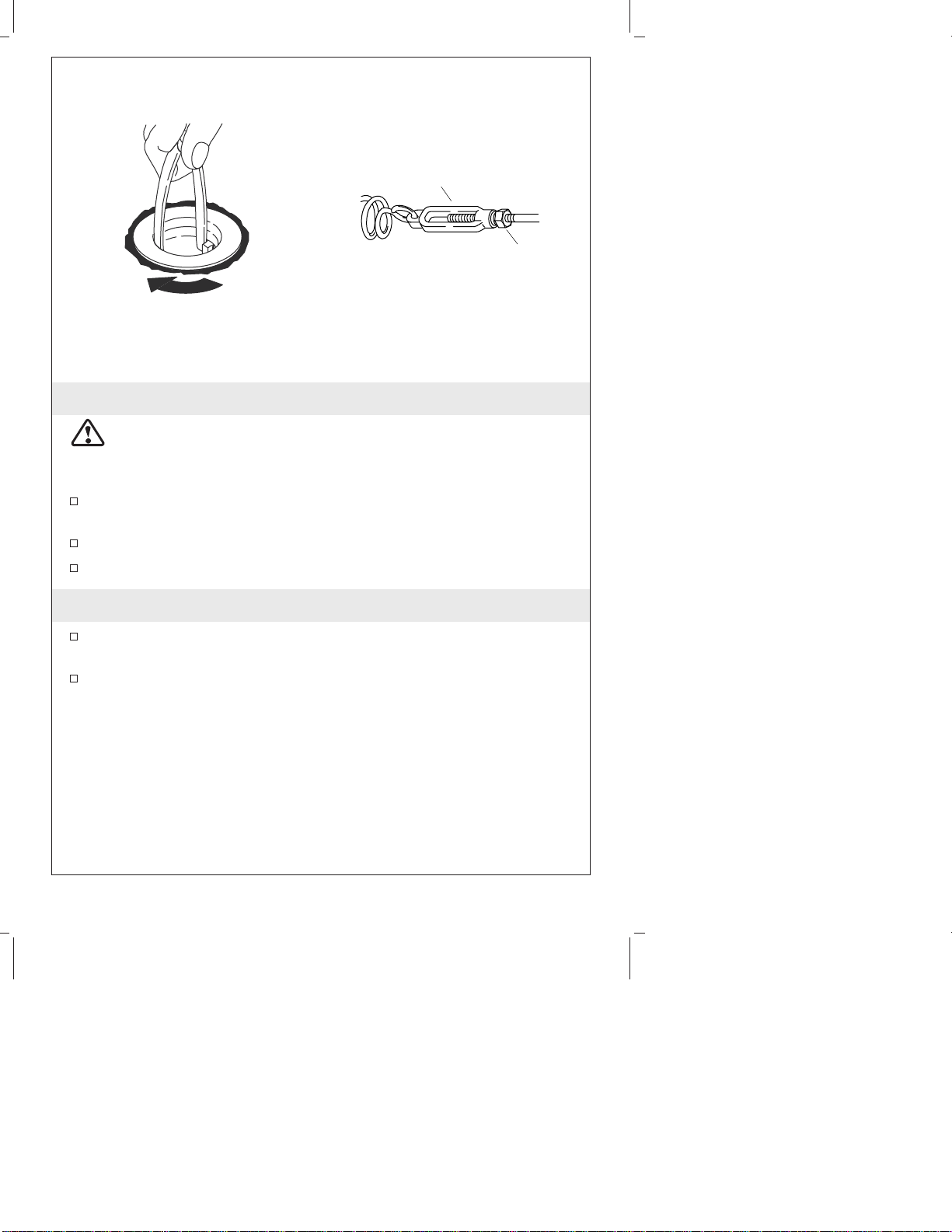

4. Tighten the Drain Ell
CAUTION: Risk of property damage. Do not reposition the
drain ell after the strainer is tightened. Moving the drain ell may
damage the seal created when the strainer was tightened,
increasing the risk of leaking.
Tighten the drain ell securely by inserting pliers handles into the
top of the strainer.
Turn the strainer into the drain ell.
Remove any excess sealant.
5. Adjust the Lift Rod
If needed, adjust the lift rod assembly by rotating the turnbuckle.
Secure by tightening the locknut.
Locknut
Turnbuckle
089671-2-AC 6 Kohler Co.

6. Install the Overflow Hood
Insert the lift rod assembly into the overflow ell.
Tighten the overflow hood to the overflow ell with the two
screws provided.
If necessary, assemble the handle to the overflow hood with the
provided screws.
Insert the drain stopper into the drain.
Kohler Co. 7 089671-2-AC

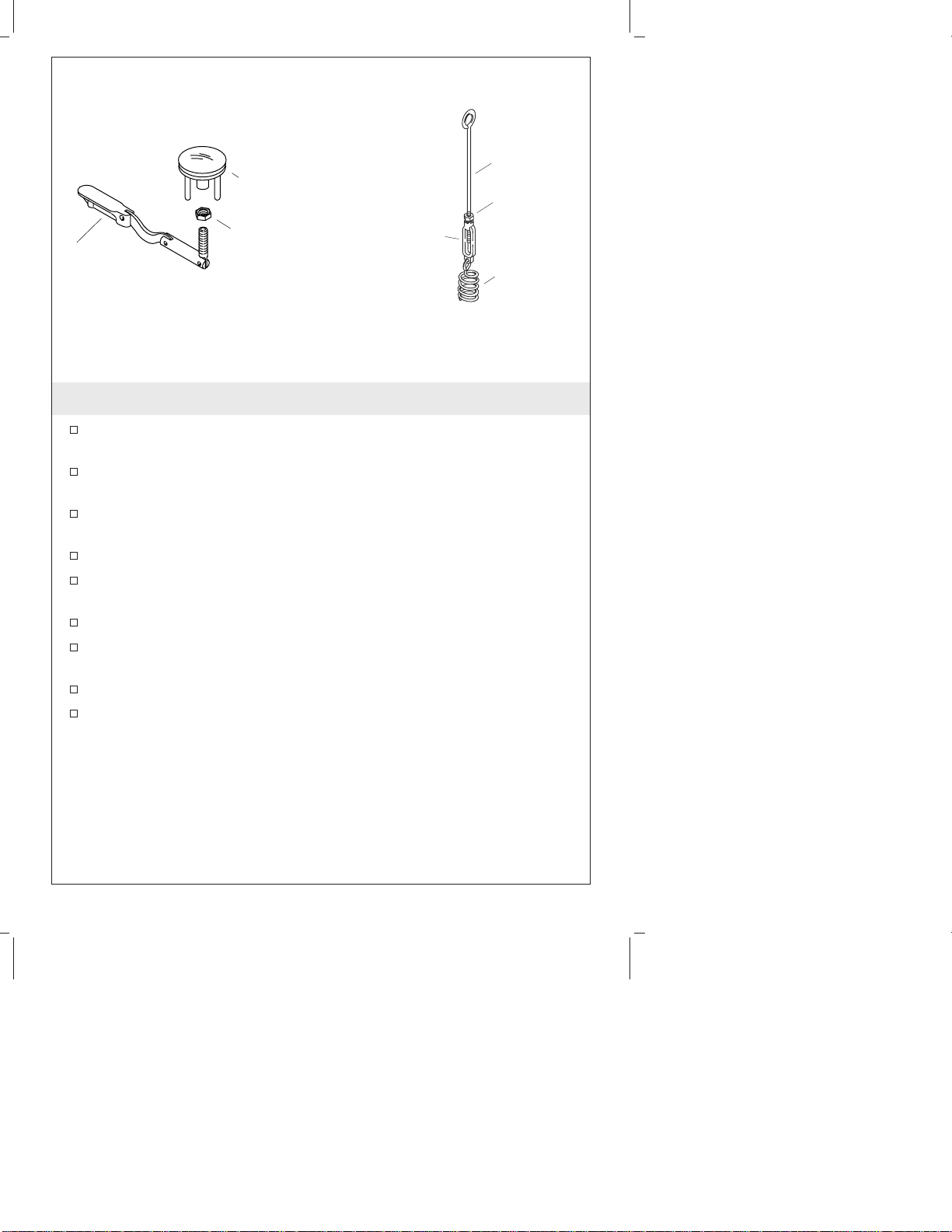

7. Install the Stopper
The drain stopper should rise approximately 3/8″(1 cm) above
the strainer. Adjust if needed.
If adjustment is required, remove the stopper and loosen the nut
below the stopper.
Raise the stopper by turning it counterclockwise, or lower by
turning it clockwise.
Tighten the nut.
If sufficient clearance cannot be obtained by adjusting the stopper,
remove the lift rod assembly.
Loosen the locknut.
Rotate the turnbuckle counterclockwise to lengthen the lift rod, or
clockwise to shorten the lift rod.
Tighten the locknut.
Install the lift rod assembly.
Stopper
Nut
Toggle Spring
Locknut
Turnbuckle
Lift Rod
089671-2-AC 8 Kohler Co.

Guide d’installation
Drain de baignoire

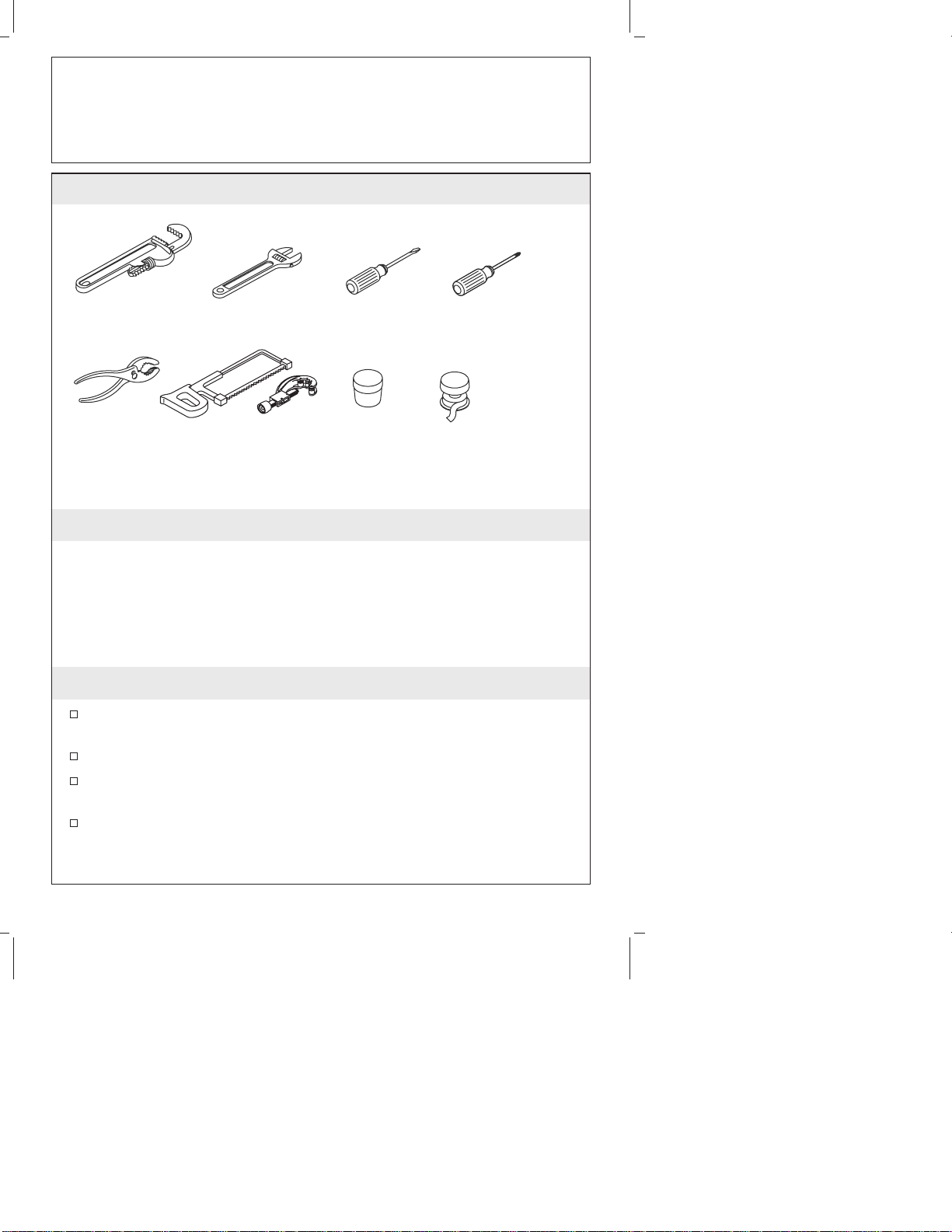

Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de
téléphone et notre adresse du site internet sont au verso. Merci encore
d’avoir choisi la compagnie Kohler.
Avant de commencer
Respecter tous les codes de plomberie et de bâtiment locaux.
Fermer les alimentations d’eau principales.
Examiner soigneusement les raccords pour en déceler tout
dommage avant l’installation.
Pour des installations de remplacement, retirer le revêtement du
mur autour de l’extrémité du drain de la baignoire puis retirer le
drain existant.
Scie à métaux
ou coupe tubes
Plus:
• Siphon
Clé à tuyau Clé à molette Tournevis à
lame plate
Mastic de
plombier Ruban d'étanchéité
pour filetage
Tournevis
cruciforme
Pinces
Kohler Co. Français-1 089671-2-AC

Avant de commencer (cont.)
Si une nouvelle baignoire est installée, installer le drain avant
d’installer la baignoire.
Si les tubes sont coupés, retirer toute ébarbure.
Le coude de trop plein et les tubes de coude du drain peuvent
nécessiter d’être coupés pour un ajustage correct. Ajuster à sec ou
mesurer et les couper à la bonne longueur.
Kohler Co. se réserve le droit d’apporter toutes modifications au
design des drains et ceci sans préavis, comme spécifié dans le
catalogue des prix.
089671-2-AC Français-2 Kohler Co.

1. Installer le coude du drain
Appliquer du mastic de plombier ou autre produit d’étanchéité
sur le dessous de la crépine selon les instructions du fabricant du
mastic.
Placer le joint entre le coude du drain et la base de la baignoire.
Visser la crépine dans le coude de drain jusqu’au serrage. Ne pas
serrer complètement à ce moment.
Coude
d'évacuation
Appliquer du
mastic de
plomberie.
Crépine
Joint Baignoire
Kohler Co. Français-3 089671-2-AC

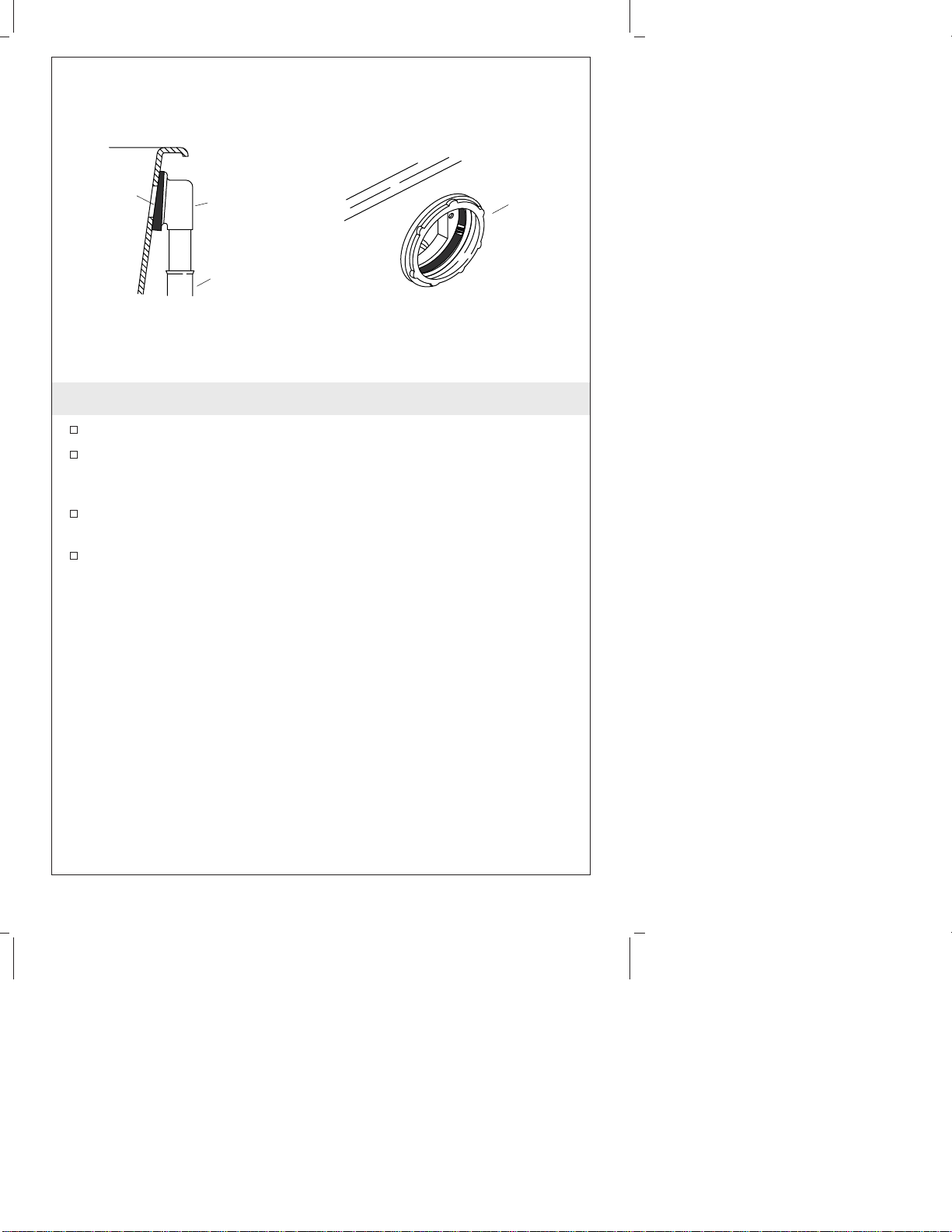

2. Installer le coude de trop-plein
Attacher le joint au coude du trop plein.
Le côté conique devrait faire face à l’extérieur, et le rebord fin
devrait être au-dessus lorsque le joint est proprement positionné.
Aligner le coude du trop-plein avec l’orifice de trop-plein dans la
baignoire.
De l’intérieur de la baignoire, serrer l’écrou de retenue au coude
de trop-plein.
Tuyau
Joint Coude du
trop-plein Écrou de
rétention
089671-2-AC Français-4 Kohler Co.

3. Installer la tuyauterie
REMARQUE : Les mêmes étapes s’appliquent aux installations sur
et sous sol, mais le T est aligné différemment. Aligner tel qu’illustré.
Glisser un écrou de couplage, puis le joint sur le tube de trop
plein.
Glisser un écrou de couplage, puis le joint sur le coude du drain.
Aligner le tube de trop plein et le coude du drain avec le T.
Aligner le T en suivant l’illustration de votre style d’installation.
Insérer complètement les tubes dans le T. Si nécessaire, couper le
tube de trop plein à la longueur correcte.
Aligner les tubes et serrer les écrous.
Appliquer un ruban d’étanchéité sur le filetage de la pièce de
raccordement.
Insérer la pièce de raccordement dans l’entrée du siphon, de 1”
(2,5 cm) to 2” (5,1 cm). La pièce de raccordement doit être coupé
pour un ajustement correct.
Fixer la pièce de raccordement au T et serrer.
T
Pièce de
raccordement
Tube de trop-plein
Joint
Joint
Écrous de
raccordement
Installations à travers le sol
Coude
d'évacuation
T
Pièce de
raccordement
Joint
Joint
Tube de trop-plein
Écrous de
couplage
Coude
d'évacuation
Installations au-dessus du sol
Kohler Co. Français-5 089671-2-AC

4. Serrer le coude du drain
ATTENTION : Risque d’endommagement du matériel. Ne pas
repositionner le coude du drain une fois la crépine serrée.
Bouger le coude du drain pourrait endommager le joint créé
lorsque la crépine était serrée, augmentant le risque de fuite.
Serrer le coude de drain solidement en insérant les poignées
d’une paire de pinces dans la crépine.
Tourner la crépine dans le coude du drain.
Retirer tout excédent de mastic.
5. Ajuster la tige de levage
Si nécessaire, ajuster l’ensemble de la tige de levage en pivotant le
tendeur.
Sécuriser en serrant le contre-écrou.
Contre-
écrou
Tendeur
089671-2-AC Français-6 Kohler Co.

6. Installer le couvercle de trop plein
Insérer l’ensemble de la tige de levage dans le coude du
trop-plein.
Serrer le couvercle de trop-plein sur le coude de ce dernier à
l’aide des vis fournies.
Si nécessaire, assembler le levier au couvercle de trop-plein à
l’aide des vis fournies.
Insérer le bouchon de drain dans le drain.
Kohler Co. Français-7 089671-2-AC

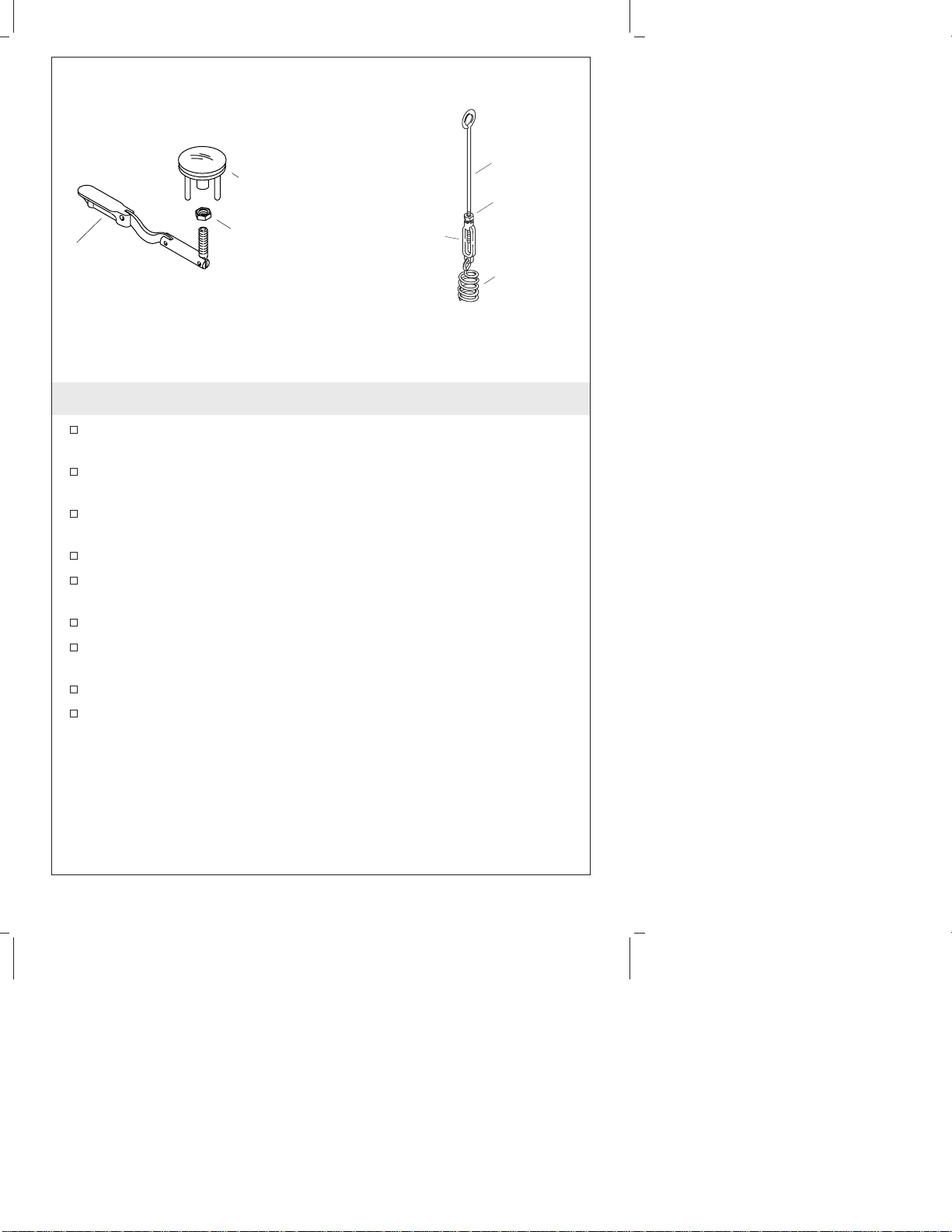

7. Installer l’arrêt
L’arrêt de drain devrait se soulever d’environ 3/8″(1 cm)
au-dessus de la crépine. Régler au besoin.
Si un réglage est requis, retirer l’arrêt et desserrer l’écrou sous
l’arrêt.
Soulever l’arrêt en le tournant vers la gauche, le baisser en
tournant vers la droite.
Serrer l’écrou.
Si un dégagement suffisant ne peut pas être obtenu en ajustant
l’arrêt, retirer l’ensemble de la tige de levage.
Desserrer le contre-écrou.
Pivoter le tendeur vers la gauche pour augmenter la longueur de
la tige de levage, ou vers la droite pour le raccourcir.
Serrer le contre-écrou.
Installer l’ensemble de la tige de levage.
Arrêt
Écrou
Attache Ressort
Tendeur
Tige de
levage
Contre-écrou
089671-2-AC Français-8 Kohler Co.

Guía de instalación
Desagüe de bañera
Herramientas y materiales
Gracias por elegir los productos de Kohler
Apreciamos su elección por la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestra página web se
encuentran en la última página. Gracias nuevamente por escoger a
Kohler.
Antes de comenzar
Cumpla con todos los códigos locales de plomería y de
construcción.
Cierre los suministros de agua.
Revise con cuidado las conexiones antes de la instalación para
determinar si están dañadas.
Para sustituir la instalación, retire el revestimiento de la pared del
lado de desagüe de la bañera y desmonte el desagüe existente.
Sierra para
metales o
cortatubos
Más:
• Sifón
Llave para
tubo Llave ajustable Destornillador plano
Masilla de
plomería Cinta selladora
de roscas
Destornillador
de punta de
cruz (Phillips)
Pinzas
Kohler Co. Español-1 089671-2-AC

Antes de comenzar (cont.)
Si va a instalar una bañera nueva, instale el desagüe antes de
instalar la bañera.
Si se han de cortar los tubos, elimine las rebabas.
El codo del rebosadero y los tubos del codo de desagüe se han de
cortar para que encajen bien. Encaje o mida y córtelos a la
longitud apropiada.
La empresa Kohler se reserva el derecho de modificar el diseño
de los desagües sin aviso, tal como se especifica en la lista de
precios.
089671-2-AC Español-2 Kohler Co.

1. Instale el codo de desagüe
Aplique una tira de masilla de plomería u otro sellador en la
parte inferior del colador según las instrucciones del fabricante.
Coloque el empaque entre el codo del desagüe y la parte inferior
de la bañera.
Enrosque el colador en el codo de desagüe hasta que quede
ajustado. No apriete por completo en este momento.
Codo del
desagüe
Aplique
masilla de
plomería.
Colador
Empaque Bañera
Kohler Co. Español-3 089671-2-AC

2. Instale el codo del rebosadero
Monte el empaque en el codo del rebosadero.
El lado estrecho debe estar orientado hacia fuera y el borde
delgado debe estar en la parte superior cuando el empaque está
correctamente colocado.
Alinee el codo del rebosadero con el orificio del rebosadero en la
bañera.
Desde el interior de la bañera, apriete bien la tuerca de retención
en el codo del rebosadero.
Tubo
Codo del
rebosadero
Empaque Tuerca de
retención
089671-2-AC Español-4 Kohler Co.
