Kohler K-12183 User manual

Installation Guide
Single-Control Lavatory Faucet
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page ″Français-1″
Español, página ″Español-1″
K-12183
1011034-2-F

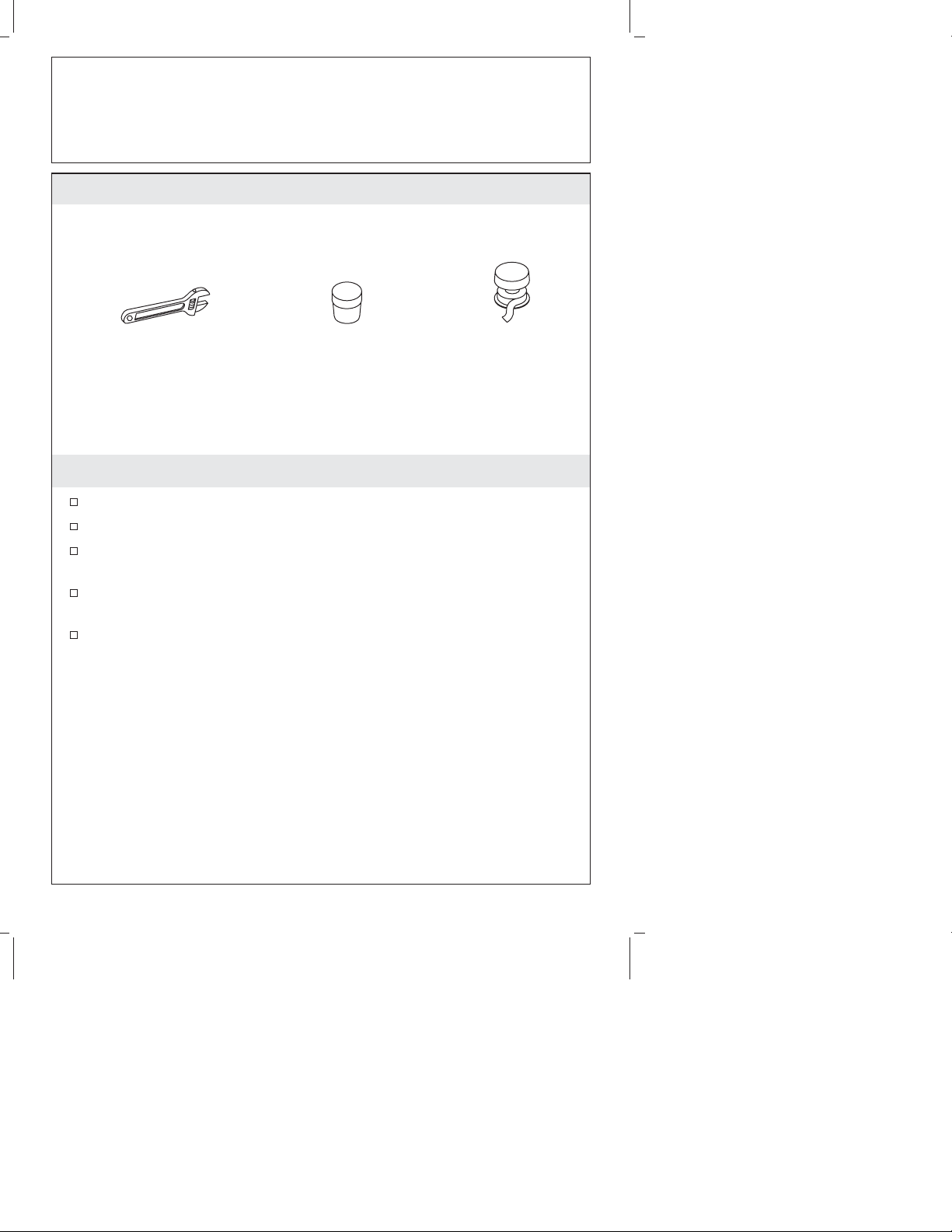

Tools and Materials
Before You Begin
Observe all local plumbing and building codes.
Shut off the main water supply.
Carefully inspect the waste and supply tubing for any sign of
damage.
If possible, install this faucet to the lavatory before installing the
lavatory.
Kohler Co. reserves the right to make revisions in the design of
faucets without notice, as specified in the Price Book.
Adjustable Wrench Plumbers Putty Sealant Tape
1011034-2-F 2 Kohler Co.

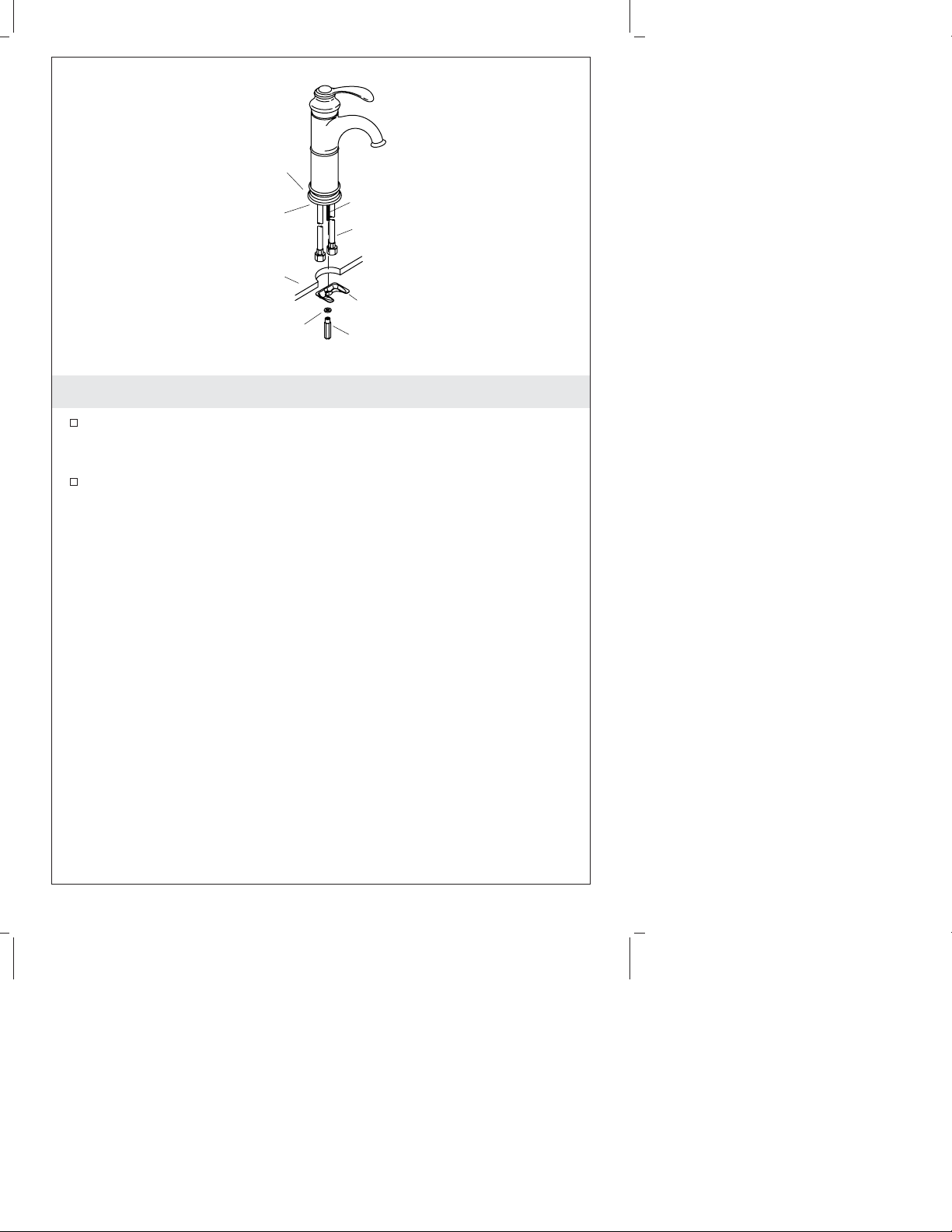

1. Install the Faucet
Apply plumbers putty or other sealant to the underside of the
escutcheon according to the manufacturer’s instructions.
Feed the faucet supply inlets through the faucet hole of the
lavatory, then position the faucet. Slide the bracket and washer
over the stud and tighten the nut to secure.
Apply
Plumbers
Putty
Supply Inlet
Stud
Bracket
Nut
Washer
Lavatory
Escutcheon
Kohler Co. 3 1011034-2-F

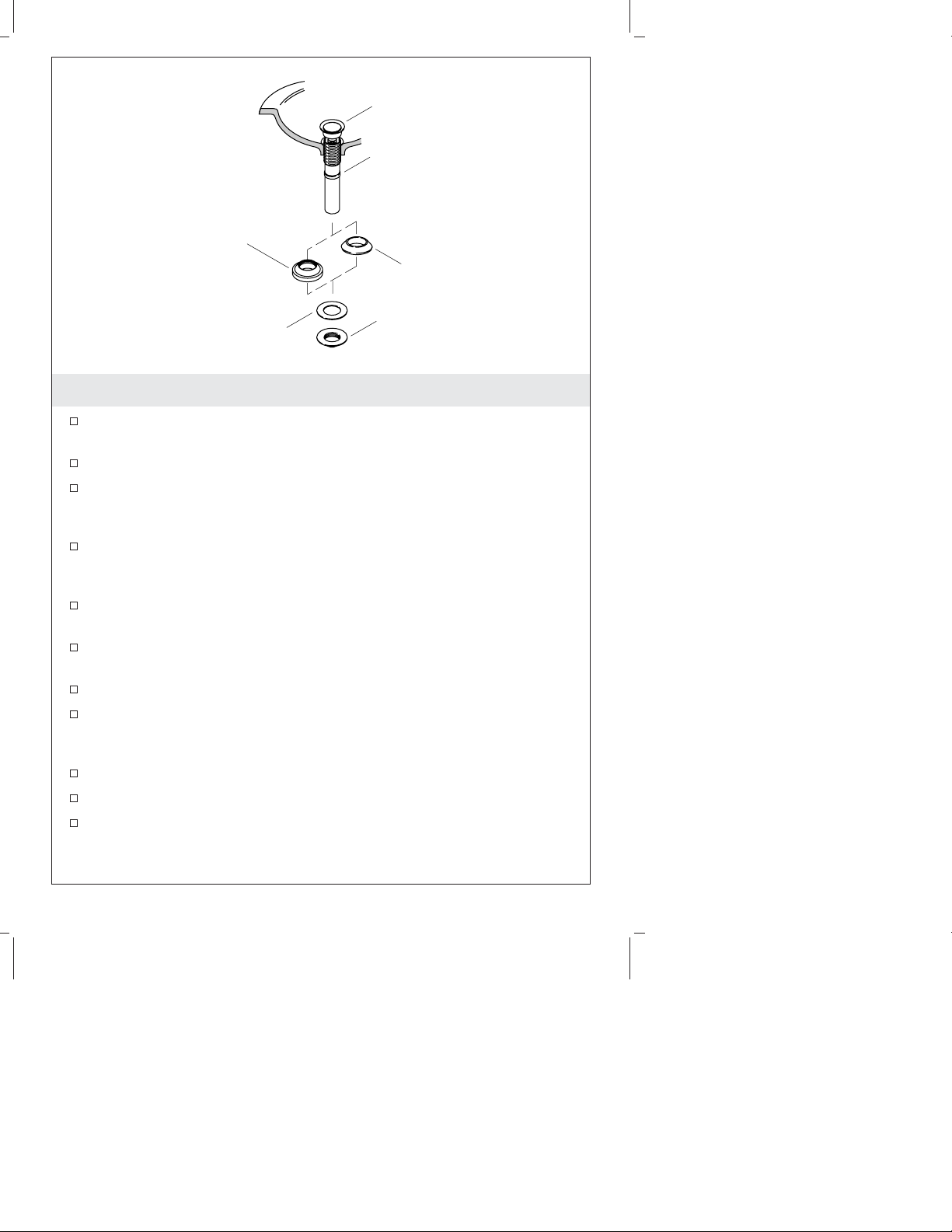

2. Install the Drain
If present, remove the protective plastic cap from the drain and
discard.
Remove the nut, washer, and gasket from the drain body.
Apply a bead of plumbers putty or other sealant around the
underside of the flange according to the sealant manufacturer’s
instructions.
For drains with metal stoppers: Close the drain and rotate the
drain body until the logo is positioned horizontally.
Insert the drain into the drain hole and press into place.
Slide the gasket (tapered side up) onto the drain body.
Slide the washer over the threads on the drain body.
Thread the nut up the drain body until snug against the
underside of the lavatory. Use care not to rotate the drain while
tightening the nut.
Using a wrench, tighten the nut.
Remove any excess putty or sealant.
Connect the P-trap to the drain body.
Washer
Flange
Drain Body
Nut
Tapered Gasket
Thick Tapered Gasket
(for thin-walled vessel style
lavatory installations)
1011034-2-F 4 Kohler Co.

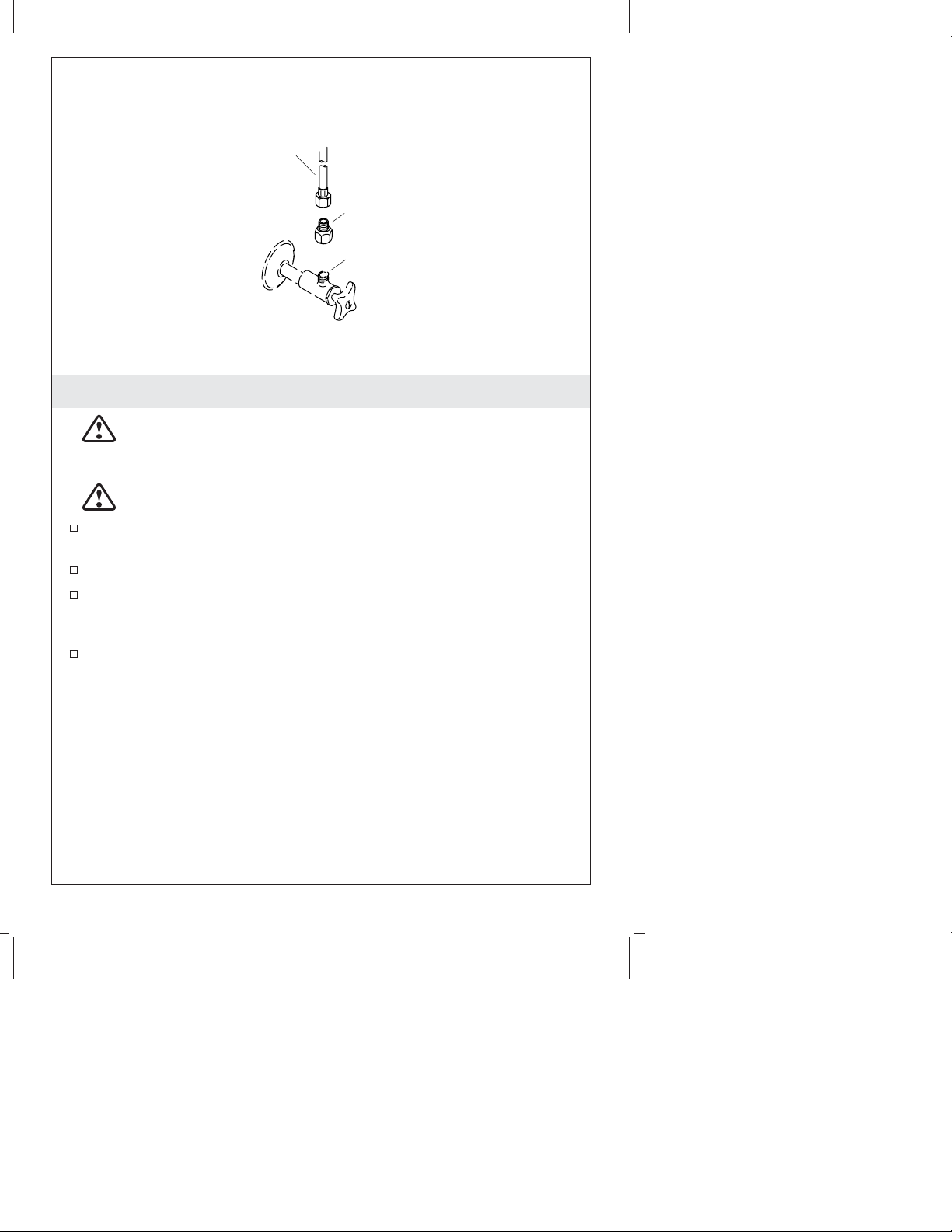

3. Connect the Supplies
CAUTION: Risk of restricted water flow and product
damage. Use extreme care when bending the supplies to
avoid kinking.
CAUTION: Risk of product damage. Do not overtighten the
connections.
If the lavatory is not installed, install it at this time. Follow the
lavatory manufacturer’s instructions.
For Mexico only installations: Install the adapter.
Connect the supply tubes to the faucet supplies and supply stops.
(Left is hot - right is cold.)
Tighten the connections with an adjustable wrench.
Supply Stop
Supply Inlet
Adapter
(Mexico only)
Kohler Co. 5 1011034-2-F

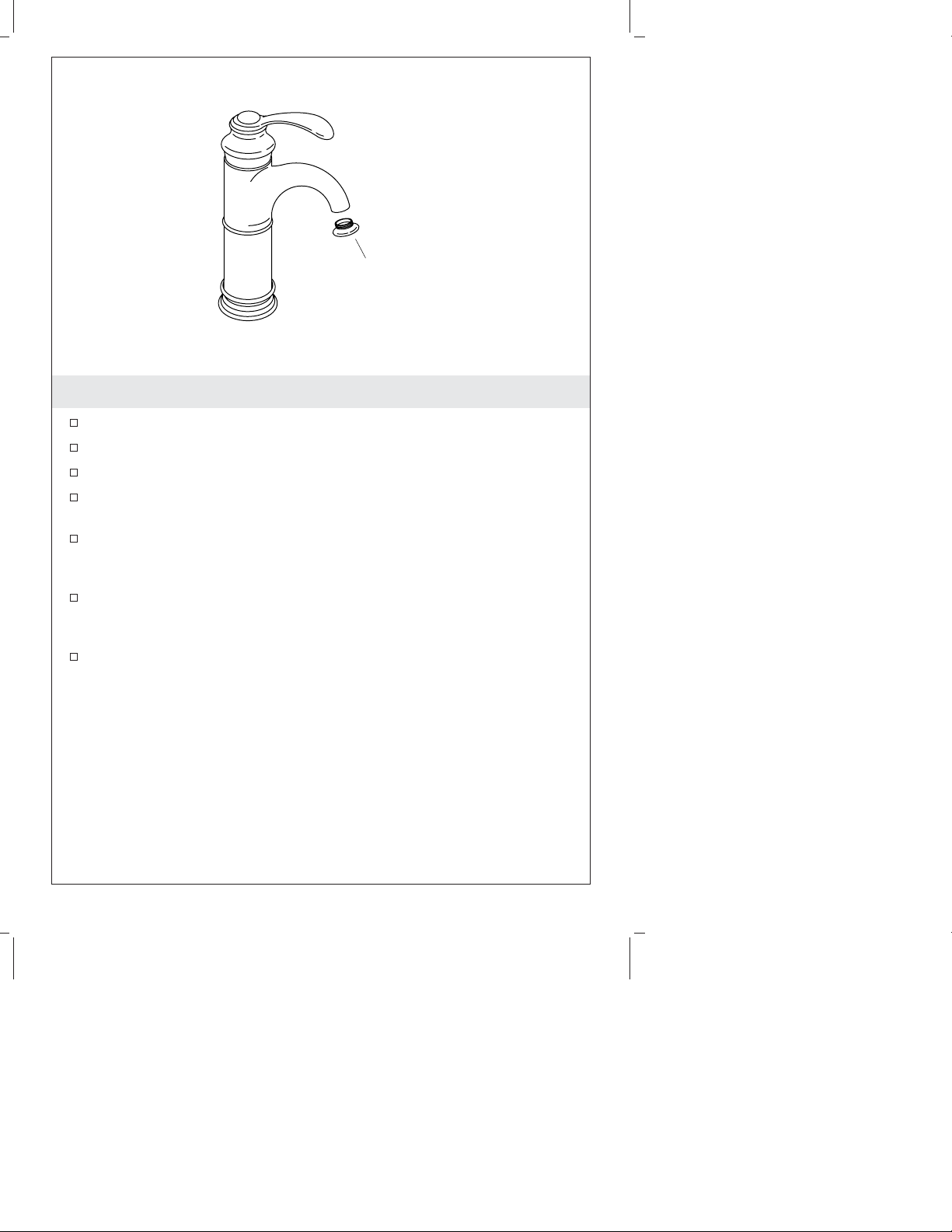

4. Installation Checkout
Connect the tailpiece and P-trap.
Make sure all connections are tight.
Remove the aerator by turning it counterclockwise.
Turn on the main water supply and check for leaks. Make any
adjustments as needed.
Turn the faucet handle to the cold side and open to the ″ON″
position. Run cold water through spout for about a minute to
remove any debris.
With water still running, rotate the faucet handle to the ″HOT″
side. Continue running water through the spout for about one
minute and then turn off.
Rinse any debris from the aerator and reinstall.
Aerator
1011034-2-F 6 Kohler Co.

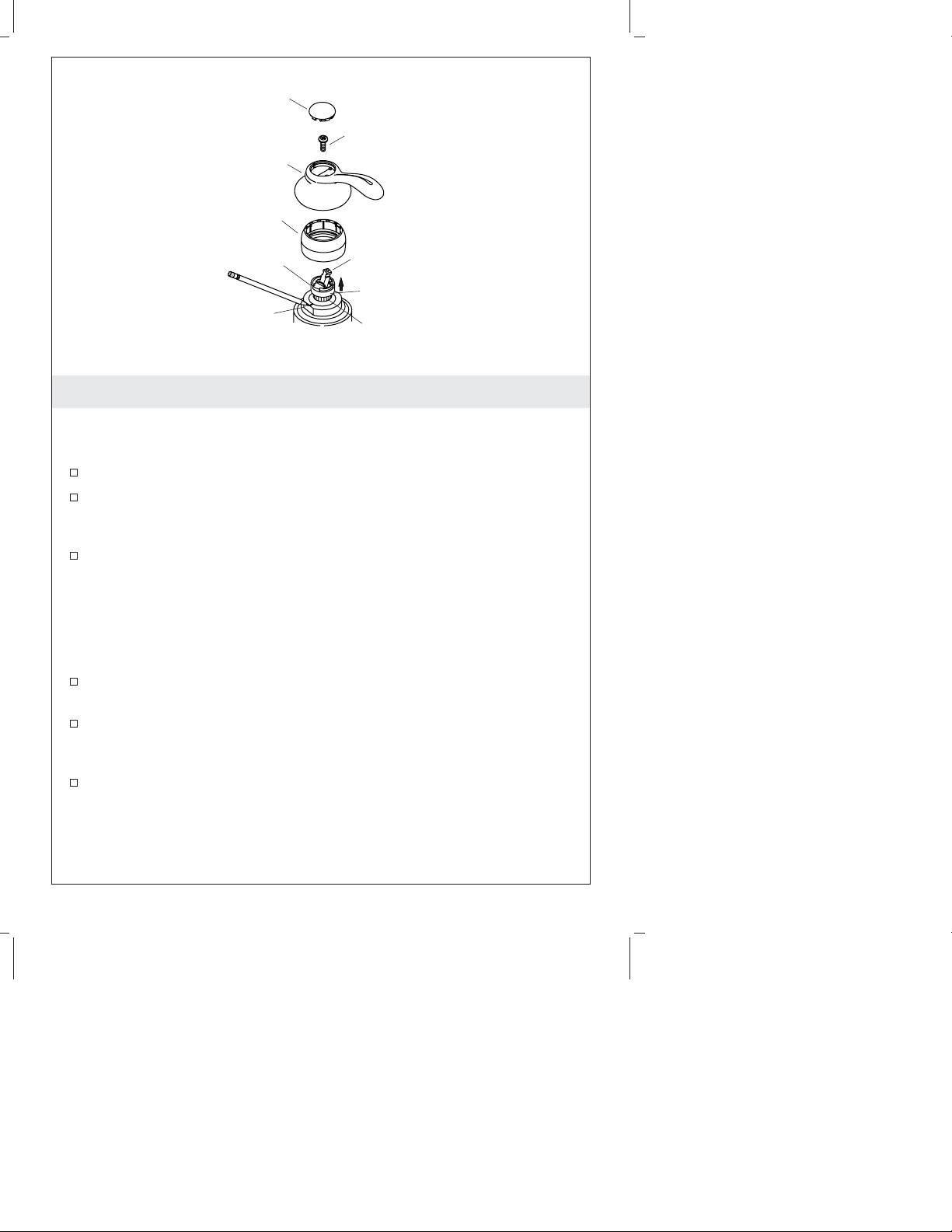

5. Optional Temperature Limiting Adjustment
NOTE: Prior to adjustment, make sure the handle is in the
maximum hot position.
Remove the cap, handle and bonnet.
Turn on the water to the maximum hot water temperature by
pushing the valve stem up, and turning it fully clockwise.
Use a pencil or marker to mark the current position of the
temperature stop tab (top edge) on the mounting nut. Lift both
the indexer and the top disc just enough to clear the splines and
to allow rotation.
NOTE: Each indexer notch is an average 9.5°F (5.3°C) change in
temperature.
Turn the indexer, top disc, and valve stem counterclockwise until
you achieve the desired temperature.
Reinstall the indexer and top disc to the valve. Make sure the top
disc is snapped fully into the indexer.
Turn off the water, and reinstall the bonnet, handle and cap.
Mounting
Nut
Top Disc
Splines
Stop Tab
Bonnet
Handle
Screw
Cap
Valve Stem
Kohler Co. 7 1011034-2-F

Guide d’installation
Robinet de lavabo mono-contrôle
Outils et matériels
Avant de commencer
Respecter tous les codes de plomberie et de bâtiment locaux.
Couper l’alimentation d’eau principale.
Vérifier avec soin si les tubes d’évacuation ou d’alimentation
d’eau sont endommagés.
Si possible, installer le robinet au lavabo avant d’installer ce
dernier.
Kohler Co. se réserve le droit d’apporter toutes modifications au
design des robinets et ceci sans préavis, comme spécifié dans le
catalogue des prix.
Clé à molette Ruban
d'étanchéité
pour filets
Mastic de
plombier
Kohler Co. Français-1 1011034-2-F

1. Installer le robinet
Appliquer du mastic de plombier ou un produit d’étanchéité
semblable au-dessous de l’applique selon les instructions du
fabricant.
Alimenter les entrées d’alimentation du robinet dans l’orifice du
robinet du lavabo, puis positionner proprement le robinet. Glisser
le support et la rondelle sur le montant et bien visser l’écrou pour
sécuriser.
Appliquer
du mastic de
plomberie
Entrée
d'alimentation
Montant
Support
Écrou
Rondelle
Lavabo
Applique
Kohler Co. Français-2 1011034-2-F

2. Installer le drain
Si présent, retirer le capuchon de protection en plastique du drain
et jeter.
Retirer l’écrou, la rondelle et le joint d’étanchéité du corps du
drain.
Appliquer du mastic d’étanchéité ou un produit semblable sur le
dessous de la bride selon les instructions du fabricant.
Pour des drains avec arrêts métalliques: Fermer le drain et
pivoter le corps de celui-ci jusqu’à ce que le logo soit horizontal.
Insérer le drain dans son orifice et presser pour mettre en place.
Glisser le joint (côté biseauté vers le haut) sur le corps du drain.
Glisser la rondelle sur les filetages du corps du drain.
Visser l’écrou sur le corps du drain jusqu’à ce qu’il soit contre la
base du lavabo. Faire attention de ne pas pivoter le drain en
serrant l’écrou.
Utiliser une clé pour serrer l’écrou.
Retirer tout excédent de mastic de plombier ou de joint
d’étanchéité.
Connecter le siphon en P au corps du drain.
Bride
Joint biseauté
Rondelle Écrou
Corps du drain
Joint biseauté épais
(pour installations de
lavabo avec vasque
à parois fines)
1011034-2-F Français-3 Kohler Co.

3. Connecter les alimentations
ATTENTION : Risque de limitation de débit d’eau et
d’endommagement du produit. Faire très attention en pliant
les alimentations pour éviter de les pincer.
ATTENTION : Risque d’endommagement du produit. Ne
pas trop serrer les raccords.
Installer le lavabo à cet instant, s’il ne l’est pas déjà. Suivre les
instructions du fabricant.
Installations pour le Mexique uniquement: Installer l’adaptateur.
Raccorder les tubes d’alimentation d’eau aux alimentations du
robinet et robinets d’arrêt. (Gauche est chaud - droite est froid)
Serrer les connexions avec une clé à molette.
Arrêt
d'alimentation
Adaptateur
(Méxique
uniquement)
Entrée
d'alimentation
Kohler Co. Français-4 1011034-2-F

4. Vérification de l’installation
Connecter la pièce de raccordement et le siphon en P.
S’assurer que toutes les connexions soient serrées.
Retirer l’aérateur en le tournant vers la gauche.
Ouvrir l’alimentation d’eau principale et vérifier s’ilyades
fuites. Faire les réglages si nécessaire.
Tourner la poignée du robinet vers le côté eau froide et ouvrir à
la position ″ON″. Faire couler l’eau froide à travers le bec
pendant à peu près une minute pour chasser tous les débris.
Tout en laissant l’eau couler, tourner la poignée du robinet vers le
côté ″CHAUD″. Continuer à écouler l’eau à travers le bec pendant
à peu près une minute puis fermer.
Rincer tout débris de l’aérateur puis réinstaller.
Aérateur
1011034-2-F Français-5 Kohler Co.

5. Réglage optionnel de limitation de température
REMARQUE : Avant le réglage, s’assurer que la poignée soit à la
position maximale d’eau chaude.
Retirer le bouchon, le levier et le chapeau.
Porter la température d’eau chaude à sa valeur maximale en
poussant sur la tige de la valve vers le haut et en tournant
complètement à droite.
Marquer la position de la butée (bord supérieur) sur l’écrou
d’assemblage avec un crayon ou un feutre. Soulever l’indexeur et
le disque supérieur suffisamment pour dégager les cannelures et
permettre la rotation.
REMARQUE : Chaque cannelure représente un changement moyen
de température de 9,5°F (5,3°C).
Tourner l’indexeur, le disque supérieur et la tige de valve vers la
gauche jusqu’à atteindre la température désirée.
Réinstaller l’indexeur et le disque à la valve. S’assurer que le
disque supérieur soit complètement logé dans l’indexeur.
Arrêter l’écoulement d’eau et réinstaller le chapeau, le levier et le
capuchon..
Écrou de
fixation
Disque
supérieur
Cannelures
Languette
d'arrêt
Chapeau
Poignée
Vis
Capuchon
Tige de
la valve
Kohler Co. Français-6 1011034-2-F

Guía de instalación
Grifería monomando de lavabo
Herramientas y materiales
Antes de comenzar
Cumpla con todos los códigos locales de plomería y construcción.
Cierre el suministro principal de agua.
Revise atentamente los tubos de suministro y de desagüe para
asegurarse que no estén dañados.
De ser posible, instale esta grifería en el lavabo antes de instalar
el lavabo.
Kohler Co. se reserva el derecho de modificar el diseño de la
grifería sin previo aviso, tal como se especifica en la lista de
precios.
Llave ajustable Masilla de plomería Cinta selladora
para rosca
Kohler Co. Español-1 1011034-2-F

1. Instale la grifería
Aplique masilla de plomería u otro sellador en el dorso del
chapetón según las instrucciones de fabricante.
Introduzca las entradas de los suministros de la grifería a través
del orificio para grifería del lavabo, luego coloque la grifería.
Deslice el soporte y la arandela en la varilla roscada y apriete la
tuerca para asegurar.
Aplique
masilla de
plomería
Entrada del
suministro
Varilla
roscada
Soporte
Tuerca
Arandela
Lavabo
Chapetón
Kohler Co. Español-2 1011034-2-F

2. Instale el desagüe
Si existe, retire y deseche el tapón plástico de protección del
desagüe.
Retire la tuerca, la arandela y el empaque del cuerpo del desagüe.
Aplique una tira de masilla de plomería u otro sellador en el lado
inferior de la brida según las instrucciones del fabricante del
sellador.
Para desagües con obturadores de metal: Cierre el desagüe y gire
el cuerpo del desagüe hasta que el logo quede colocado
horizontalmente.
Inserte el desagüe en el orificio de desagüe y presione en su
lugar.
Deslice el empaque (con el lado cónico hacia arriba) sobre el
cuerpo del desagüe.
Deslice la arandela sobre las roscas del cuerpo del desagüe.
Enrosque la tuerca en el cuerpo del desagüe hasta que esté
apretada contra el lado inferior del lavabo. Tenga cuidado de no
girar el desagüe al apretar la tuerca.
Utilizando una llave, apriete la tuerca.
Limpie el exceso de masilla de plomería o sellador.
Conecte la trampa en P al cuerpo del desagüe.
Brida
Empaque cónico
Arandela
Cuerpo del desagüe
Empaque cónico grueso
(para instalaciones en
lavabo estilo vessel de
pared delgada)
Tuerca
1011034-2-F Español-3 Kohler Co.

3. Conecte los suministros
PRECAUCIÓN: Riesgo de flujo limitado del agua y de
daños al producto. Tenga cuidado al arquear los tubos de
suministro para evitar que se doblen.
PRECAUCIÓN: Riesgo de daños al producto. No apriete
demasiado las conexiones.
Si el lavabo no está instalado, instálelo en este momento. Siga las
instrucciones del fabricante del lavabo.
Sólo para instalaciones en México: Instale el adaptador.
Conecte los tubos de suministro a la grifería y a las llaves de
paso. (El lado izquierdo es para el agua caliente y el derecho,
para el agua fría.)
Apriete las conexiones con una llave ajustable.
Llave de paso
Adaptador
(Sólo México)
Entrada de
suministro
Kohler Co. Español-4 1011034-2-F

4. Verificación de la instalación
Conecte el tubo de desagüe y la trampa en P.
Verifique que todas las conexiones estén apretadas.
Quite el aireador girándolo hacia la izquierda.
Abra el suministro principal de agua y verifique que no haya
fugas. Haga los ajustes necesarios.
Gire la manija de la grifería hacia el lado del agua fría y abra a la
posición abierta. Deje correr agua fría por el surtidor durante
aproximadamente un minuto para eliminar los residuos.
Con el agua todavía abierta, gire la manija de la grifería al lado
del agua caliente ″HOT″. Deje correr el agua por el surtidor
durante un minuto aproximadamente y luego cierre.
Enjuague la suciedad que haya en el aireador y vuelva a
instalarlo.
Aireador
1011034-2-F Español-5 Kohler Co.

5. Ajuste opcional del límite de temperatura
NOTA: Antes de ajustar la temperatura, asegúrese de que la manija
esté colocada en la posición máxima del agua caliente.
Retire el tapón, la manija y el bonete.
Levante la espiga de la válvula y gírela completamente hacia la
derecha para abrir el suministro del agua caliente a la
temperatura máxima.
Utilice un plumón marcador o lápiz para marcar en la tuerca de
montaje la posición actual de la lengüeta limitadora de
temperatura (borde superior). Levante el graduador y el disco
superior lo suficiente para librar las ranuras y permitir que gire.
NOTA: Cada ranura del graduador representa un cambio de
temperatura promedio de 9,5°F (5,3°C).
Gire el graduador, el disco superior y la espiga de la válvula
hacia la izquierda hasta alcanzar la temperatura deseada.
Vuelva a instalar el graduador y el disco superior a la válvula.
Asegúrese de que el disco superior quede totalmente encajado en
el graduador.
Cierre el agua y vuelva a instalar el bonete, la manija y el tapón.
Tuerca de
montaje
Disco
superior
Ranuras
Lengüeta
limitadora
Bonete
Manija
Tornillo
Tapón
Espiga
de válvula
Kohler Co. Español-6 1011034-2-F

USA: 1-800-4-KOHLER
Canada: 1-800-964-5590
México: 001-877-680-1310
kohler.com
©2007 Kohler Co.
1011034-2-F
