Kohler Lyntier K-10331 User manual

Installation Guide
Lavatory Faucet
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-10331
1048638-2-B

Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.
Tools and Materials
Before You Begin
Observe all local plumbing and building codes.
Shut off the main water supply.
Carefully inspect the waste and supply tubing for any sign of
damage.
For new installations, install the faucet and drain to the lavatory
before installing the lavatory.
Kohler Co. reserves the right to make revisions in the design of
faucets without notice, as specified in the Price Book.
Adjustable
Wrench
Plumbers Putty 1/8"
Hex Wrench
1048638-2-B 2 Kohler Co.

1. Install the Faucet
Assemble the Faucet
NOTE: If your faucet is already assembled, continue to ″Install the
Faucet.″
Remove the plug from the faucet body and the cap from the
spout. Discard the plug and cap.
Insert the spout into the faucet body and press down firmly to
engage the seal.
Position the spout.
Using the provided setscrew and wrench, secure the spout to the
faucet body.
Install the Faucet
Clean the lavatory surface to remove any grease, oil, or debris.
Insert the faucet supply hoses and the studs into the mounting
holes.
Slide a mounting nut over each supply hose and thread onto the
studs.
Lift Rod
Faucet Body
Gasket
Cap
Plug
Setscrew
Escutcheon
Supply Hoses
Mounting Nuts
Stud
Mounting Hole
Kohler Co. 3 1048638-2-B

Install the Faucet (cont.)
Hand tighten the mounting nuts to secure the faucet to the
mounting surface.
Insert the lift rod into the hole in the escutcheon.
1048638-2-B 4 Kohler Co.

2. Install the Drain
Remove the plastic cap from the drain assembly.
Remove the stopper from the flange.
Remove the flange from the drain body.
Thread the body nut down the drain body.
Slide the seal down to the body nut.
From underneath the lavatory, insert the drain body through the
drain hole.
Apply plumbers putty to the underside of the flange.
Thread the flange onto the top of the drain body.
Thread the body nut up the drain body until the seal is
compressed against the underside of the lavatory.
Wipe away any excess plumbers putty from around the flange.
Remove the rod nut from the drain body.
Remove the clip from the rod.
Body Nut
Stopper
Stopper Bolt
Plastic Cap
Lift Rod
Flange
Drain Body
Tailpiece
Seal
Rod
Clip
Rod Nut
Link
Thumbscrew
Kohler Co. 5 1048638-2-B

Install the Drain (cont.)
Insert the short end of the rod into the seal hole and under the
stopper. Loosely secure in place with the rod nut.
Push the rod down to open the drain.
Insert the stopper into the drain assembly.
Remove and adjust the stopper so it lifts approximately 3/8″(1
cm) when opened. To adjust, hold the stopper bolt and turn the
stopper counterclockwise to raise and clockwise to lower.
Reinstall the stopper.
For Vandal-Resistant Installations: Remove the rod nut. While
the stopper is in place, insert the end of the rod through the hole
in the stopper bolt. Secure the rod with the rod nut.
For All Other Installations: Tighten the rod nut to secure the rod.
Identify the best hole in the link to allow full operation of the rod
and the lift rod.
Align the link hole with the rod and slide the clip and the link
onto the rod with the thumbscrew facing the back of the lavatory.
To move the link to the proper position, squeeze the clip and
slide it along the rod.
Align the link with the faucet lift rod and push the lift rod
through the hole in the link. If required, loosen the thumbscrew
on the link.
Verify that the lift rod knob rests on the escutcheon when the
drain is in the full open position.
Tighten the thumbscrew to secure the lift rod position.
3. Supply Connections
If the lavatory is not installed, install it at this time according to
the lavatory manufacturer’s instructions.
Connect the supply hoses to the supply stops. (Left is hot - right
is cold).
Tighten all connections.
4. Installation Checkout
Connect the P-trap.
Make sure all connections are tight.
1048638-2-B 6 Kohler Co.

Installation Checkout (cont.)
Remove the aerator by turning it counterclockwise.
Open the drain.
Turn on the main water supply and check for leaks. Adjust as
needed.
Open both hot and cold valves and run water through the spout
for about a minute to remove debris. Check for leaks.
Close the hot and cold valves.
Remove any debris from the aerator and reinstall.
Kohler Co. 7 1048638-2-B

Guide d’installation
Robinet de lavabo

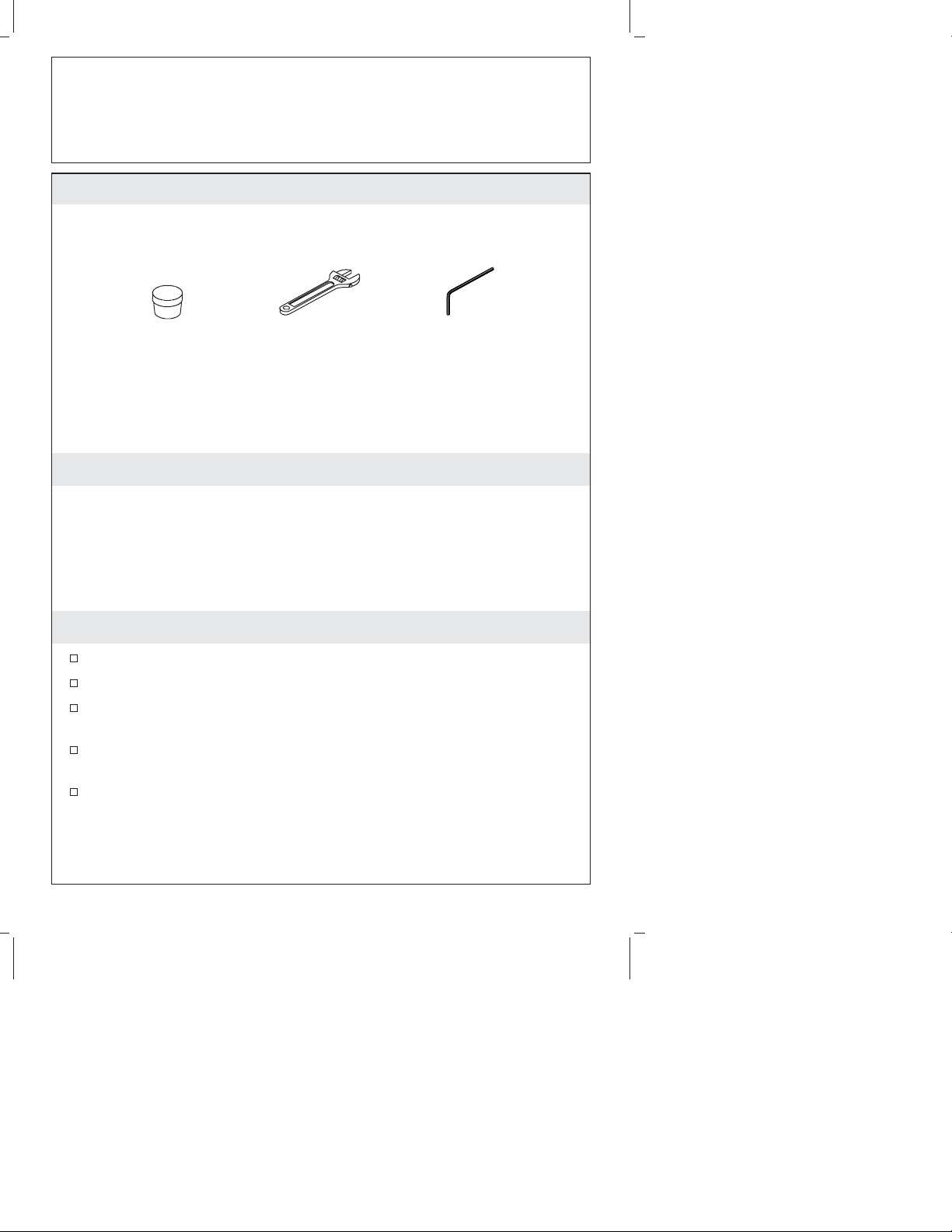

Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de performance. Nos numéros de téléphone
et notre adresse du site internet sont au verso. Merci encore d’avoir
choisi la compagnie Kohler.
Avant de commencer
Respecter tous les codes de plomberie et de bâtiment locaux.
Couper l’alimentation d’eau principale.
Vérifier avec soin si les tubes d’évacuation et d’alimentation d’eau
sont endommagés.
Pour de nouvelles installations, installer le robinet et le drain au
lavabo avant d’installer celui-ci.
Kohler Co. se réserve le droit d’apporter toutes modifications au
design des robinets et ceci sans préavis, comme spécifié dans le
catalogue des prix.
Clé à molette
Mastic de
plombier
Clé
hexagonale
de 1/8"
Kohler Co. Français-1 1048638-2-B

1. Installer le robinet
Assembler le robinet
REMARQUE : Si le robinet est déjà assemblé, continuer à ″Installer
le robinet″.
Retirer le bouchon du corps du robinet et le capuchon du bec.
Jeter le bouchon et le capuchon.
Insérer le bec dans le corps du robinet et le presser fermement
pour engager le joint.
Positionner le bec.
En utilisant les vis de retenue fournies et la clé, sécuriser le bec
au corps du robinet.
Installer le robinet
Nettoyer la surface du lavabo pour éliminer toute graisse, huile
ou débris.
Insérer les tuyaux d’alimentation du robinet et les montants dans
les orifices de montage du lavabo.
Tige de levage
Corps du robinet
Joint
Applique
Flexibles d'alimentation
Écrous de fixation
Montant
Trou de fixation
Capuchon
Bouchon
Vis de retenue
Kohler Co. Français-2 1048638-2-B

Installer le robinet (cont.)
Glisser un écrou de montage sur chaque tuyau d’alimentation et
visser sur les montants.
Serrer à la main les écrous de montage pour sécuriser le robinet à
la surface de montage.
Insérer la tige de levage dans l’orifice de l’applique.
1048638-2-B Français-3 Kohler Co.

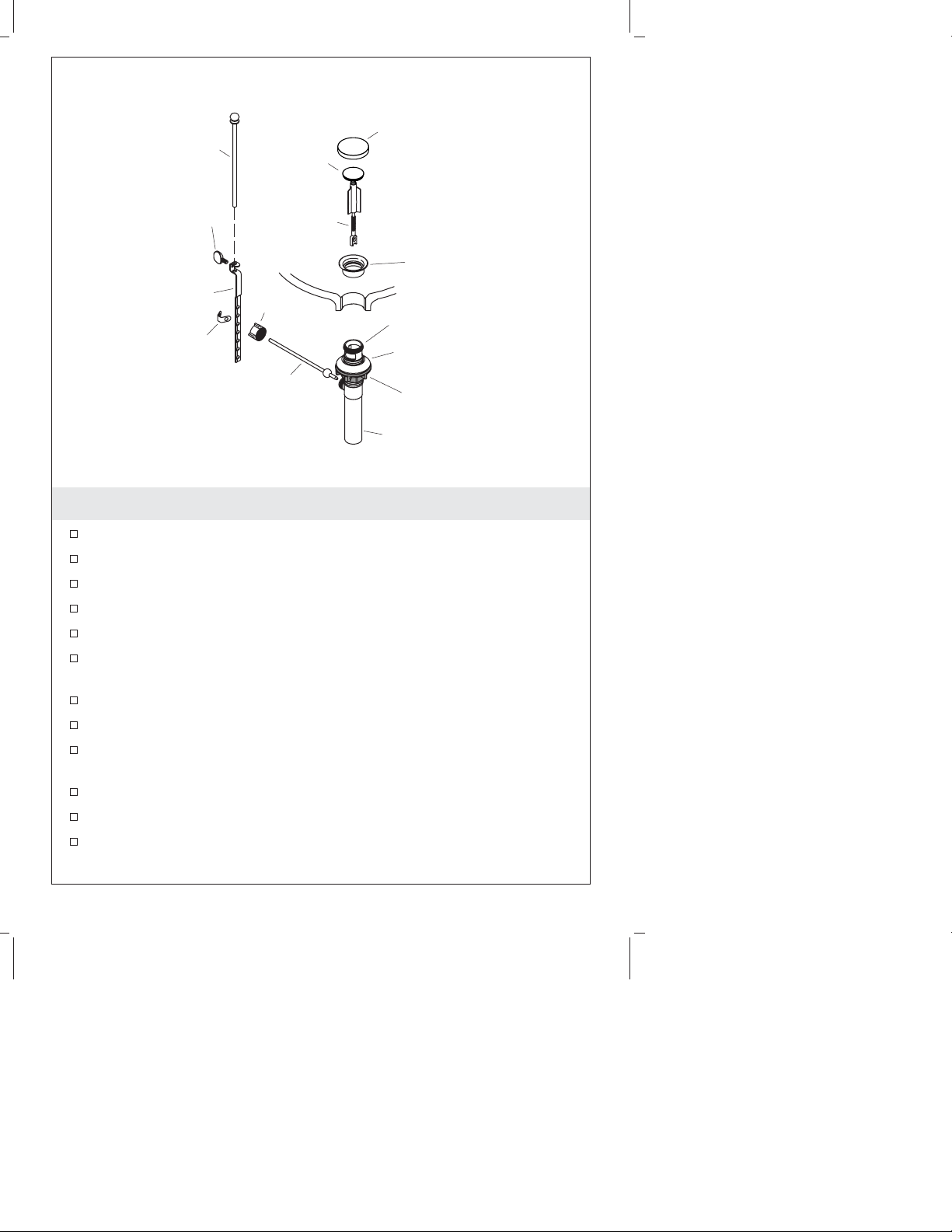

2. Installer le drain
Retirer le capuchon en plastic de l’ensemble du drain.
Retirer l’arrêt de la bride.
Retirer la bride du corps du drain.
Visser l’écrou du corps dans celui du drain.
Glisser le joint à l’écrou du corps.
D’en-dessous du lavabo, insérer le corps du drain à travers
l’orifice du drain.
Appliquer du mastic de plombier au dessous de la bride.
Visser la bride au-dessus du corps du drain.
Visser l’écrou du corps dans le corps du drain jusqu’à ce que le
joint soit compressé contre le côté inférieur du lavabo.
Nettoyer tout excès de mastic de plombier autour de la bride.
Retirer l’écrou de la tige du corps du drain.
Retirer le clip de la tige.
Écrou du corps
Arrêt
Boulon
d'arrêt
Capuchon
en plastic
Tige
de levage
Bride
Corps du drain
Pièce
de raccordement
Joint
d'étanchéité
Tige
Clip
Écrou
de tige
Raccord
Vis de
serrage
Kohler Co. Français-4 1048638-2-B

Installer le drain (cont.)
Insérer l’extrémité courte de la tige dans le trou d’étanchéité et
sous l’arrêt. Sécuriser légèrement en place avec l’écrou de la tige.
Pousser la tige vers le bas pour ouvrir le drain.
Insérer l’arrêt dans l’ensemble du drain.
Retirer et ajuster l’arrêt de manière à ce qu’il s’élève d’environ
3/8″(1 cm) en position d’ouverture. Pour ajuster, maintenir le
boulon d’arrêt et tourner l’arrêt vers la gauche pour élever et vers
la droite pour baisser.
Ré-installer l’arrêt.
Pour des installations Anti-vandalisme: Retirer l’écrou de la tige.
Alors que l’arrêt est en place, insérer l’extrémité de la tige à
travers l’orifice du boulon d’arrêt. Sécuriser la tige avec l’écrou de
celle-ci.
Pour toutes les autres installations: Serrer l’écrou de la tige pour
sécuriser cette dernière.
Identifier le meilleur trou dans le raccord pour permettre une
opération complète de la tige et de la tige de levage.
Aligner le trou du raccord avec la tige et glisser le clip et le
raccord sur la tige avec la vis de serrage orientée vers l’arrière du
lavabo.
Pour déplacer le raccord vers la position appropriée, comprimer
le clip et le glisser sur la tige.
Aligner le raccord avec la tige de levage du robinet et presser la
tige de levage à travers le trou dans le raccord. Si nécessaire,
desserrer la vis de serrage sur le raccord.
Vérifier que la poignée de la tige de levage repose sur l’applique
lorsque le drain est en position d’ouverture complète.
Serrer la vis de serrage pour sécuriser la position de la tige de
levage.
3. Connexions d’alimentation
Si le lavabo n’est pas installé, l’installer à ce moment en suivant
les instructions du fabricant.
Connecter les tuyaux d’alimentation aux arrêts. (Gauche est
chaud - droite est froid).
Serrer toutes les connexions.
1048638-2-B Français-5 Kohler Co.

4. Vérification d’installation
Connecter le siphon en P.
S’assurer que toutes les connexions soient serrées.
Retirer l’aérateur en le tournant vers la gauche.
Ouvrir le drain.
Ouvrir l’alimentation d’eau principale et vérifier s’ilyades
fuites. Ajuster au besoin.
Ouvrir l’eau chaude et l’eau froide et faire couler l’eau pendant
environ une minute à travers le bec pour chasser tous les débris.
Vérifier s’il y a des fuites.
Fermer les valves chaudes et froides.
Retirer tout débris de l’aérateur puis réinstaller.
Kohler Co. Français-6 1048638-2-B

Guía de instalación
Grifería de lavabo
Herramientas y materiales
Gracias por elegir los productos de Kohler
Le agradecemos que haya elegido la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestro sitio web se
encuentran en la cubierta posterior de esta guía. Gracias nuevamente
por escoger a Kohler.
Antes de comenzar
Cumpla con todos los códigos locales de plomería y construcción.
Cierre el suministro principal de agua.
Revise atentamente los tubos de suministro y de desagüe para
asegurarse que no estén dañados.
Para instalaciones nuevas, monte la grifería y el desagüe en el
lavabo antes de instalar el lavabo.
Kohler Co. se reserva el derecho de modificar el diseño de la
grifería sin previo aviso, tal como se especifica en la lista de
precios.
Llave
ajustable
Masilla de
plomería
Llave
hexagonal
de 1/8"
Kohler Co. Español-1 1048638-2-B

1. Instale la grifería
Ensamble la grifería
NOTA: Si la grifería ya está ensamblada, continúe en ″Instale la
grifería″.
Retire el tapón del cuerpo de la grifería y la tapa del surtidor.
Deseche el tapón y la tapa.
Inserte el surtidor en el cuerpo de la grifería y presione hacia
abajo firmemente para encajar el sello.
Coloque el surtidor en posición.
Utilizando el tornillo de fijación y llave provistos, fije el surtidor
al cuerpo de la grifería.
Instale la grifería
Limpie la superficie del lavabo para eliminar la grasa, aceite o
residuos.
Pase las mangueras de suministro de la grifería y las varillas
roscadas por los orificios de fijación.
Tirador
Cuerpo de
la grifería
Empaque
Chapetón
Mangueras de suministro
Tuercas de montaje
Varilla roscada
Orificio de
fijación
Tapa
Tapón
Tornillo de
fijación
Kohler Co. Español-2 1048638-2-B

Instale la grifería (cont.)
Deslice una tuerca de montaje en cada manguera de suministro y
enrósquela en las varillas roscadas.
Apriete a mano las tuercas de montaje para fijar la grifería a la
superficie de montaje.
Inserte el tirador en el orificio del chapetón.
1048638-2-B Español-3 Kohler Co.

2. Instale el desagüe
Retire el tapón plástico del montaje del desagüe.
Retire el obturador de la brida.
Retire la brida del cuerpo del desagüe.
Enrosque la tuerca del cuerpo en el cuerpo del desagüe.
Deslice el sello hasta la tuerca del cuerpo.
Por debajo del lavabo, inserte el cuerpo de desagüe en el orificio
de desagüe.
Aplique masilla de plomería al dorso de la brida.
Enrosque la brida en la parte superior del cuerpo del desagüe.
Enrosque la tuerca del cuerpo subiéndola por el cuerpo del
desagüe hasta que el sello quede comprimido contra la parte
inferior del lavabo.
Limpie el exceso de masilla de alrededor de la brida.
Retire la tuerca de la varilla del cuerpo del desagüe.
Retire el clip de la varilla.
Tuerca
del cuerpo
Obturador
Perno
del obturador
Tapón plástico
Tirador
Brida
Cuerpo
del desagüe
Tubo
de desagüe
Sello
Varilla
Clip
Eslabón
Tornillo de
mariposa
Tuerca de
la varilla
Kohler Co. Español-4 1048638-2-B

Instale el desagüe (cont.)
Inserte el extremo corto de la varilla en el orificio del sello y por
debajo del obturador. Asegure sin apretar con la tuerca de la
varilla.
Presione la varilla hacia abajo para abrir el desagüe.
Inserte el obturador en el montaje del desagüe.
Retire y ajuste el obturador de manera que se levante
aproximadamente 3/8″(1 cm) en la posición abierta. Para ajustar,
sostenga el perno del obturador y gire el obturador a la izquierda
para elevarlo,oaladerecha para bajarlo.
Vuelva a instalar el obturador.
Para instalaciones resistentes al vandalismo: Retire la tuerca de
la varilla. Estando el obturador en su lugar, inserte el extremo de
la varilla en el orificio del perno del obturador. Fije la varilla con
la tuerca de la varilla.
Para todas las demás instalaciones: Apriete la tuerca de la varilla
para fijar la varilla.
Identifique el orificio en el eslabón que mejor facilite el
funcionamiento de la varilla y del tirador.
Alinee el orificio del eslabón con la varilla, y deslice el clip y el
eslabón en la varilla con el tornillo de mariposa orientado hacia la
parte posterior del lavabo.
Para mover el eslabón a la posición correcta, apriete el clip y
deslícelo a lo largo de la varilla.
Alinee el eslabón con la varilla del tirador y empújela a través del
orificio en el eslabón. Si es necesario, afloje el tornillo de mariposa
en el eslabón.
Verifique que la perilla del tirador descanse en el chapetón
cuando el desagüe esté en la posición completamente abierta.
Apriete el tornillo de mariposa para fijar la posición del tirador.
3. Conexiones del suministro
Si el lavabo no está instalado, instálelo en este momento
siguiendo las instrucciones del fabricante del lavabo.
Conecte las mangueras de suministro a las llaves de paso. (El
lado izquierdo corresponde al agua caliente, y el derecho, al agua
fría.)
Apriete todas las conexiones.
1048638-2-B Español-5 Kohler Co.

4. Verificación de la instalación
Conecte la trampa en P.
Verifique que todas las conexiones estén apretadas.
Quite el aireador girándolo hacia la izquierda.
Abra el desagüe.
Abra el suministro principal de agua y verifique que no haya
fugas. Ajuste de ser necesario.
Abra las válvulas del agua fría y caliente, y deje que el agua corra
por el surtidor durante un minuto para eliminar las partículas.
Verifique que no haya fugas.
Cierre las válvulas del agua fría y caliente.
Limpie las partículas que haya en el aireador y vuelva a
instalarlo.
Kohler Co. Español-6 1048638-2-B

USA: 1-800-4-KOHLER
Canada: 1-800-964-5590
México: 001-877-680-1310
kohler.com
©2006 Kohler Co.
1048638-2-B
