Kohler K-T15601 Assembly instructions

Installation and Care Guide
Guide d’installation et d’entretien
Guía de instalación y cuidado
Single-Control Bath and Shower Trim
Garniture de baignoire mono-contrôle et de douche
Guarnición de grifería monomando de bañera y ducha
K-T15601, K-T15603, K-T15611,
K-T15613, K-T15621
USA: 1-800-4-KOHLER
Canada: 1-800-964-5590
México: 001-877-680-1310
kohler.com
©2008 Kohler Co.
1006260-2-F

IMPORTANT INSTRUCTIONS
WARNING: Risk of scalding or other severe injury.
•Before completing installation, the installer must set the maximum water
temperature setting of this valve to minimize the risks associated with scalding
hazards according to ASTM F 444.
•Do not install a shut-off device on either outlet of this valve. The installation of
any such device may create a cross-flow condition at the valve and affect the
water temperature.
•Factors that change the temperature of the water supplied to the valve, such as
seasonal water temperature changes, and water heater replacement or servicing,
will change the maximum water temperature supplied by the valve and may
create a scalding hazard. The pressure-balanced valve will not compensate for
changes in the water supply temperature; adjust the maximum water temperature
setting of this pressure-balanced valve when such changes occur.
•Pressure-balanced valves may not provide protection against scalding if there is a
failure of other temperature-limiting devices elsewhere in the plumbing system.
NOTICE: Only apply silicone based lubricants to these valves. Do not use petroleum
based lubricants. Petroleum based lubricants will harm the O-rings, seals, and plastic
components.
The installer is responsible for installing the valve and adjusting the maximum water
temperature of this pressure-balanced valve according to instructions.
This valve meets or exceeds ANSI A112.18.1 and ASSE 1016.
If you do not understand any of the installation or temperature adjustment instructions
in this document, in the United States please contact our Customer Service Department
at 1-800-4-KOHLER. Outside the U.S., please contact your distributor.
IMPORTANT NOTICE TO INSTALLERS! Please fill in the blanks in the adjacent box
and on the valve label. Then insert these instructions into the plastic bag included with
the valve package, and attach the plastic bag to the valve handle for the homeowner’s
reference.
NOTICE TO HOMEOWNERS! This device has been preset by _______________________
of _______________________________ to ensure a safe maximum temperature. Any
change in the setting may raise the discharge temperature above the limit considered
safe, and lead to scalds.
Date: ______________
INSTRUCTIONS IMPORTANTES
AVERTISSEMENT: Risque de brûlures ou autres blessures graves.
•Avant de commencer l’installation, l’installateur doit régler la température
maximale de l’eau de cette valve pour réduire au minimum les risques de
brûlures, ceci conformément à la norme ASTM F 444.
•Ne pas installer un dispositif d’arrêt sur les sorties de cette valve. L’installation
d’un tel dispositif peut créer une condition de débit croisé au régulateur et
modifier la température de l’eau.
•Les facteurs qui changent la température de l’eau fournie à cette valve, tels que les
changements de température d’eau saisonniers, et le remplacement ou l’entretien
du chauffe-eau, changeront la température maximale de l’eau fournie par le
régulateur et pourront présenter un danger de brûlures. La valve à pression
réguléene compensera pas les changements de température d’alimentation d’eau;
ajuster la température maximale de cette valve à pression équilibrée si de tels
changements se produisent.
1006260-2-F 2 Kohler Co.

INSTRUCTIONS IMPORTANTES (cont.)
•Les valves à pression équilibrée peuvent ne pas assurer une protection contre les
brûlures en cas de défaillance d’autres dispositifs de limitation de température
installés ailleurs sur le réseau de plomberie.
NOTICE: Seuls des lubrifiants à base de silicone devraient être appliqués à ces
valves. Ne pas utiliser de lubrifiants à base de pétrole. Des lubrifiants à base de
pétrole endommageront les joints toriques, les joints et les composants en plastique.
L’installateur est responsable de l’installation de la valve et du réglage de la
température maximale de l’eau de cette valve à pression équilibrée conformément aux
instructions.
Cette valve satisfait ou excède les exigences des normes ANSI A112.18.1M et ASSE
1016.
S’il ne vous est pas possible de comprendre les instructions d’installation ou de réglage
de la température données par ce document, veuillez contacter notre département du
service clientèle aux États-Unis.1-800-4-KOHLER. Hors des États-Unis, veuillez contacter
votre distributeur.
NOTICE IMPORTANTE AUX INSTALLATEURS! Veuillez remplir le coupon sur la
boîte adjacente ainsi que sur l’étiquette de la valve. Ensuite, insérer ces instructions dans
le sac en plastique inclus dans l’emballage de la valve et attacher le sac au levier de la
valve pour servir de référence au propriétaire.
AVIS AUX PROPRIÉTAIRES! Ce dispositif a été pré-réglé par _______________________
de _______________________________ pour assurer une température maximale sécurisée.
Toute modification de ce réglage peut augmenter la température d’évacuation au-delà de
la limite considérée de sécurité et causer des brûlures.
Date: ______________
INSTRUCCIONES IMPORTANTES
ADVERTENCIA: Riesgo de quemaduras u otras lesiones graves.
•Antes de terminar la instalación, el instalador debe ajustar la temperatura máxima
del agua en la válvula para reducir el riesgo de quemaduras, según la norma
ASTM F 444.
•No instale un dispositivo de cierre ninguna salida de esta válvula. La instalación
de tales dispositivos puede producir contracorriente en la válvula y afectar la
temperatura del agua.
•Los factores que cambian la temperatura del agua suministrada a la válvula, tales
como los cambios de temperatura debido a las estaciones del año y el
mantenimiento o reemplazo del calentador de agua, afectarán la temperatura
máxima del agua suministrada por la válvula y pueden causar quemaduras. La
válvula reguladora de presión no compensará los cambios de temperatura del
agua; ajuste la temperatura máxima del agua de esta válvula reguladora de
presión cuando se produzcan tales cambios.
•Es posible que las válvulas reguladoras de presión no protejan contra las
quemaduras si otros aparatos de limitación de la temperatura en el sistema de
plomería no funcionan correctamente.
AVISO: Sólo aplique lubricantes con base de silicona a estas válvulas. No utilice
lubricantes derivados del petróleo. Los lubricantes derivados del petróleo dañarán los
arosellos (O-rings), los sellos y los componentes de plástico.
El instalador tiene la responsabilidad de instalar la válvula y ajustar la temperatura
máxima del agua de esta válvula reguladora de presión según las instrucciones.
Esta válvula cumple o excede las normas ANSI A112.18.1 y ASSE 1016.
Kohler Co. 3 1006260-2-F

INSTRUCCIONES IMPORTANTES (cont.)
Si usted no entiende las instrucciones de instalación o de ajuste de temperatura
contenidas en este documento, desde los Estados Unidos llame a nuestro Departamento
de Atención al Cliente, al 1-800-4-KOHLER. Fuera de los Estados Unidos, comuníquese
con su distribuidor.
¡AVISO IMPORTANTE A LOS INSTALADORES! Por favor, llene la información en el
cuadro adyacente y en la etiqueta de la válvula. Luego, inserte las instrucciones en la
bolsa de plástico incluida con el paquete de la válvula y adjunte la bolsa de plástico a la
manija de la válvula para que el cliente pueda consultarlas.
¡AVISO AL USUARIO! Este aparato ha sido ajustado por ______________________ de
_______________________ para asegurar una temperatura máxima segura. Cualquier
cambio en el ajuste puede aumentar la temperatura de salida del agua por encima del
límite considerado seguro y ocasionar quemaduras.
Fecha: ______________
Thank You For Choosing Kohler Company
Thank you for choosing Kohler Company. Your Kohler Company product reflects the
true passion for design, craftsmanship, artistry, and innovation Kohler Company stands
for. We are confident its dependability and beauty will surpass your highest expectations,
satisfying you for years to come.
All the information in this guide is based upon the latest product information available
at the time of publication. At Kohler Company, we strive to fulfill our mission of
improving the level of gracious living for each person who is touched by our products
and services. We reserve the right to make changes in product characteristics, packaging,
or availability at any time without notice.
Please take a few minutes to review this guide. If you encounter any installation or
performance problems, please call 1-800-4-KOHLER from within the USA, 1-800-964-5590
from within Canada, or 001-877-680-1310 from within Mexico.
Merci d’avoir choisi la compagnie Kohler
Merci d’avoir choisi la compagnie Kohler. Votre produit de la compagnie Kohler reflète la
véritable passion du design, d’artisanat, d’art et d’innovation représentant la compagnie
Kohler. Nous sommes confiants que sa fiabilité et beauté surpasseront vos exigences les
plus élevées, vous satisfaisant pendant les années à venir.
Toute l’information dans ce guide est basée sur la dernière disponible au moment de la
publication. A la compagnie Kohler, nous aspirons à remplir notre mission d’améliorer le
niveau de vie gracieux pour chaque individu affecté par nos produits et services. Nous
nous réservons le droit d’apporter des modifications aux caractéristiques, emballages et
disponibilités des produits à tout moment, et ce sans préavis.
Veuillez prendre s’il vous plaît quelques minutes pour étudier ce guide. En cas de
problème d’installation ou de performance, veuillez composer le 1-800-4-KOHLER à
partir des É.U., le 1-800-964-5590 à partir du Canada, ou le 001-877-680-1310 à partir du
Mexique.
1006260-2-F 4 Kohler Co.

Gracias por elegir los productos Kohler
Gracias por elegir los productos de Kohler. Su producto de Kohler Company refleja la
verdadera pasión por el diseño, la mano de obra, la artesanía y la innovación que
forman parte de Kohler Company. Estamos seguros que su confiabilidad y belleza
excederán sus más altas expectativas, dándole satisfacción por años.
Toda la información que aparece en la guía está basada en la información más reciente
disponible al momento de publicación. En Kohler Company, nos esforzamos por alcanzar
nuestra misión de mejorar el nivel del buen vivir de quienes disfrutan de nuestros
productos y servicios. Nos reservamos el derecho de efectuar cambios en las
características, embalaje o disponibilidad del producto en cualquier momento, sin previo
aviso.
Dedique unos minutos para leer esta guía. Si tiene algún problema de instalación o
funcionamiento, llámenos al 1-800-4-KOHLER desde los EE.UU., 1-800-964-5590 desde
Canadá, ó 001-877-680-1310 desde México.
Before You Begin
CAUTION: Risk of personal injury. If the water temperature is set too high,
scalding will occur. The water temperature should never be set above 120°F
(49°C).
CAUTION: Risk of product damage. Do not force the handle in any direction.
Forcing the handle will damage the valve.
Observe all local plumbing and building codes.
Shut off the main water supply.
The finished wall or bath/shower unit must be installed prior to installing this
trim.
Before installing the trim, determine if the maximum water temperature is
acceptable to the user. If temperature adjustment is needed, refer to the ″Optional

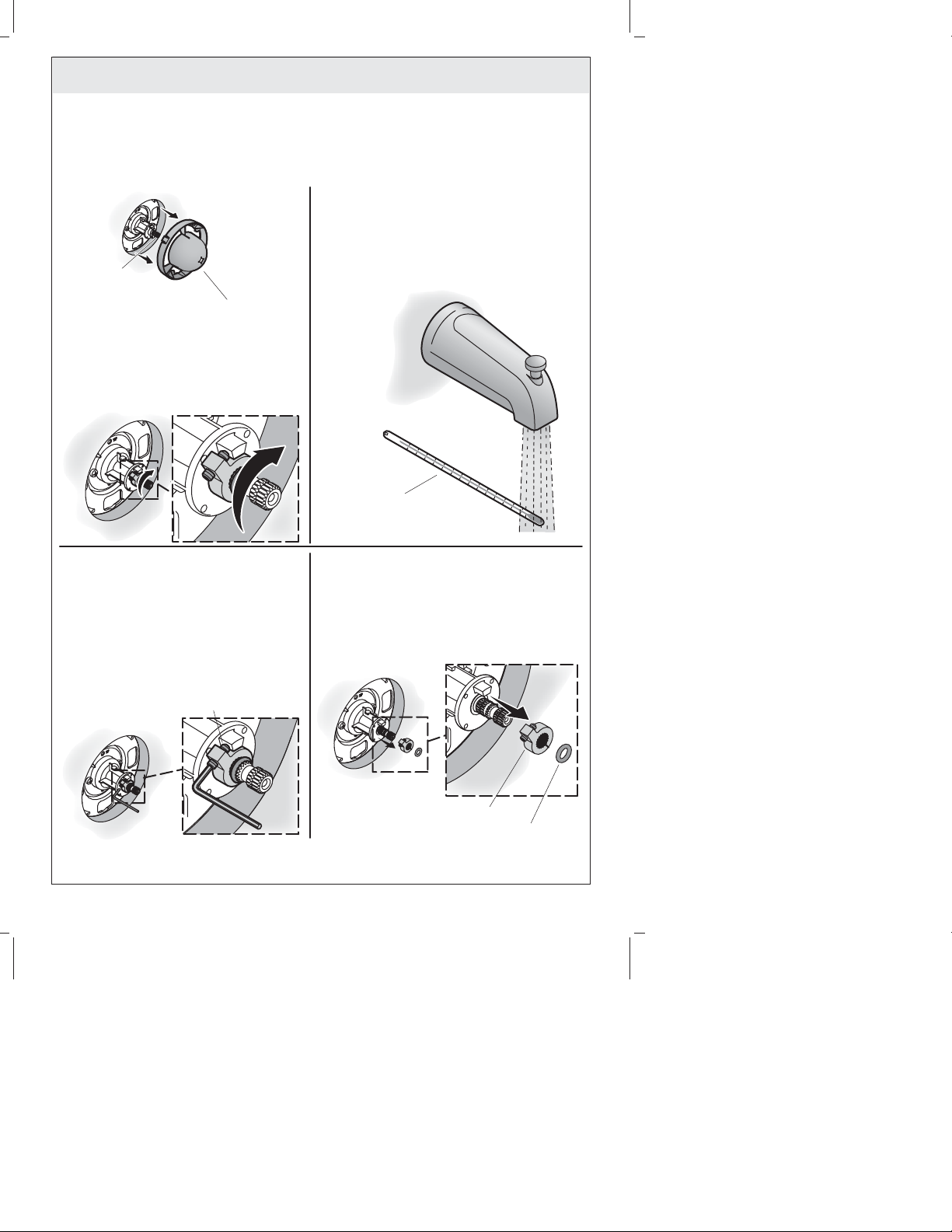

Temperature Adjustment″section of this guide.
Kohler Co. reserves the right to make revisions in the design of faucets without
notice, as specified in the Price Book.
Avant de commencer
ATTENTION: Risque de blessures corporelles. Si la température d’eau est trop
haute, des risques de brûlures peuvent avoir lieu. La température de l’eau ne
devrait jamais être supérieure à 120°F (49°C).
ATTENTION: Risque d’endommagement du produit. Ne forcer la poignée dans
aucune direction. Forcer la poignée endommagera la valve.
Respecter tous les codes de plomberie et de bâtiment locaux.
Couper l’alimentation d’eau principale.
Le mur fini ou la baignoire/douche doit être installé avant d’installer cette
garniture.
Avant d’installer la garniture, déterminer si la température maximum de l’eau est
acceptable. S’il un réglage de température est nécessaire, se référer à la section
″Réglage de température optionnelle″de ce guide.
Kohler Co. se réserve le droit d’apporter toutes modifications au design des
robinets et ceci sans préavis, comme spécifié dans le catalogue des prix.
Kohler Co. 5 1006260-2-F

Antes de comenzar
PRECAUCIÓN: Riesgo de lesiones personales. Si la temperatura del agua se
ajusta muy alta, se producirán quemaduras. La temperatura del agua nunca debe
ajustarse a más de 120°F (49°C).
PRECAUCIÓN: Riesgo de daños al producto. No fuerce la manija en ninguna
dirección. Si forza la manija dañará la válvula.
Cumpla con todos los códigos locales de plomería y construcción.
Cierre el suministro principal de agua.
La pared acabada o la unidad de la bañera/ducha debe instalarse antes que la
guarnición.
Antes de instalar la guarnición, determine si la temperatura máxima del agua es
aceptable para el usuario. Si es necesario ajustar la temperatura, consulte la
sección ″Ajuste opcional de la temperatura″en este guía.
Kohler Co. se reserva el derecho de modificar el diseño de la grifería sin previo
aviso, tal como se especifica en la lista de precios.
1006260-2-F 6 Kohler Co.

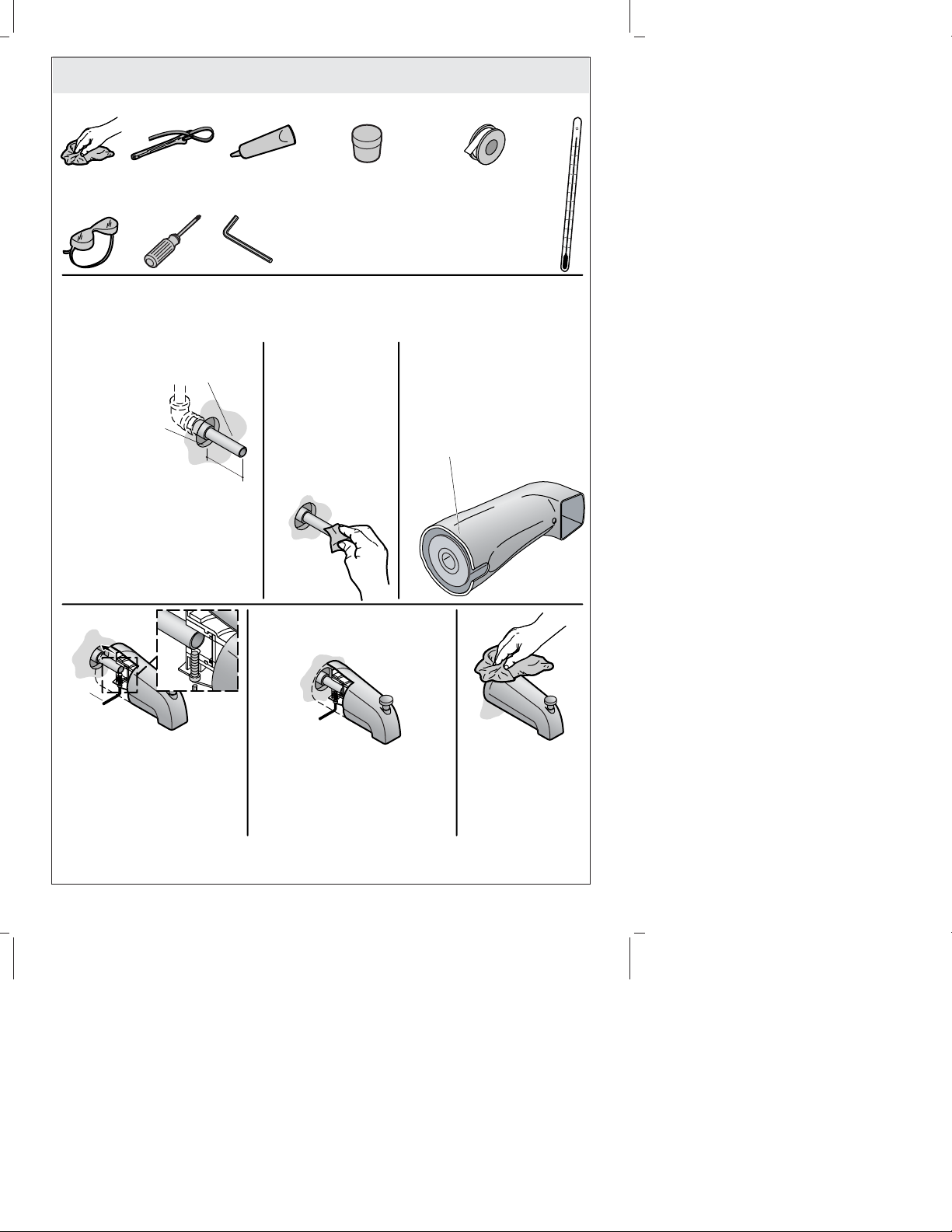

Installation/Installation/Instalación
123
45 6
Plumbers Putty
Mastic de plombier
Masilla de plomería
Sealant Tape
Ruban d'étanchéité
Cinta selladora
Rags
Chiffons
Trapos
Silicone Sealant
Joint en silicone
Sellador de silicona
Strap Wrench
Clé à sangle
Llave de correa
Slip-Fit Spout Installation
Installation de bec à montage tournant
Instalación del surtidor de montaje deslizante
Install the tube.
Installer le tube.
Instale el tubo.
Finished Wall
Mur fini
Pared acabada
Tighten the setscrew.
Serrer la vis de retenue.
Apriete el tornillo de fijación.
Remove burrs from
the tube with emery
paper.
Retirer toutes
ébarbures du tube
avec du papier
émeri.
Limpie las rebabas
del tubo con papel
lija.
Apply plumbers putty or
sealant to the spout.
Appliquer du mastic de
plombier ou d'étanchéité au
bec.
Aplique masilla de plomería
o sellador al surtidor.
The tube should extend 1-1/2"
(3.8 cm) - 2-7/8" (7.3 cm) past
the finished wall.
Le tube devrait s'étendre de
1-1/2" (3,8 cm) - 2-7/8" (7,3
cm) du mur fini.
El tubo debe sobresalir 1-1/2"
(3,8 cm) - 2-7/8" (7,3 cm) de
la pared acabada.
Overtightening may damage
copper pipes!
Trop serrer pourrait endommager
les tuyaux en cuivre!
¡Si aprieta demasiado se pueden
dañar los tubos de cobre!
Loosen the setscrew and slide
the spout against the wall.
Desserrer la vis de retenue et
glisser le bec contre le mur.
Afloje el tornillo de fijación y
deslice el surtidor contra la
pared.
5/32"
5/32"
Remove the excess
sealant.
Retirer tout excédent
de mastic.
Limpie el exceso de
sellador.
Plus/Plus/Más:
• Emery Paper/Papier émeri/Papel lija
• Copper tube or nipple/Tube ou mamelon
en cuivre/Niple o tubo de cobre
Kohler Co. 7 1006260-2-F

Installation/Installation/Instalación
12
34
56
Install the 1/2" nipple.
Installer un mamelon de 1/2".
Instale el niple de 1/2".
Strap Wrench
Clé à sangle
Llave de correa
A = Standard Spout
The nipple should extend 3-7/8"
(9.8 cm) past the finished wall.
A = Bec standard
Le mamelon devrait s'étendre
de 3-7/8" (9,8 cm) au-delà du
mur fini.
A = Surtidor estándar
El niple debe sobresalir 3-7/8"
(9,8 cm) de la pared acabada.
B = Large Spout
The nipple should extend 7"
(17.8 cm) past the finished wall.
B = Bec large
Le mamelon devrait s'étendre de
7" (17,8 cm) au-delà du mur fini.
B = Surtidor grande
El niple debe sobresalir 7"
(17,8 cm) de la pared acabada.
Apply sealant tape
to the 1/2" nipple.
Appliquer de
l'étanchéité au
mamelon de 1/2".
Aplique cinta
selladora al niple
de 1/2".
Threaded Spout Installation
Installation de bec fileté
Instalación del surtidor de montaje roscado
Remove the
excess sealant.
Retirer tout
excédent de
mastic.
Limpie el
exceso de
sellador.
Slide the spout
onto the pipe.
Glisser le bec
sur le tuyau.
Deslice el
surtidor en el
tubo.
Carefully tighten
the spout.
Serrer avec
précaution le bec.
Con cuidado
apriete el surtidor.
A= 3-7/8" (9.8 cm)
B= 7" (17.8 cm)
Apply plumbers putty or
sealant.
Appliquer du mastic de
plombier ou d'étanchéité.
Aplique masilla de
plomería o sellador.
Leave a small gap.
Laisser un petit espace.
Deje una separación pequeña.
1006260-2-F 8 Kohler Co.

Installation/Installation/Instalación
78 9
10 11
Strap Wrench
Clé à sangle
Llave de correa

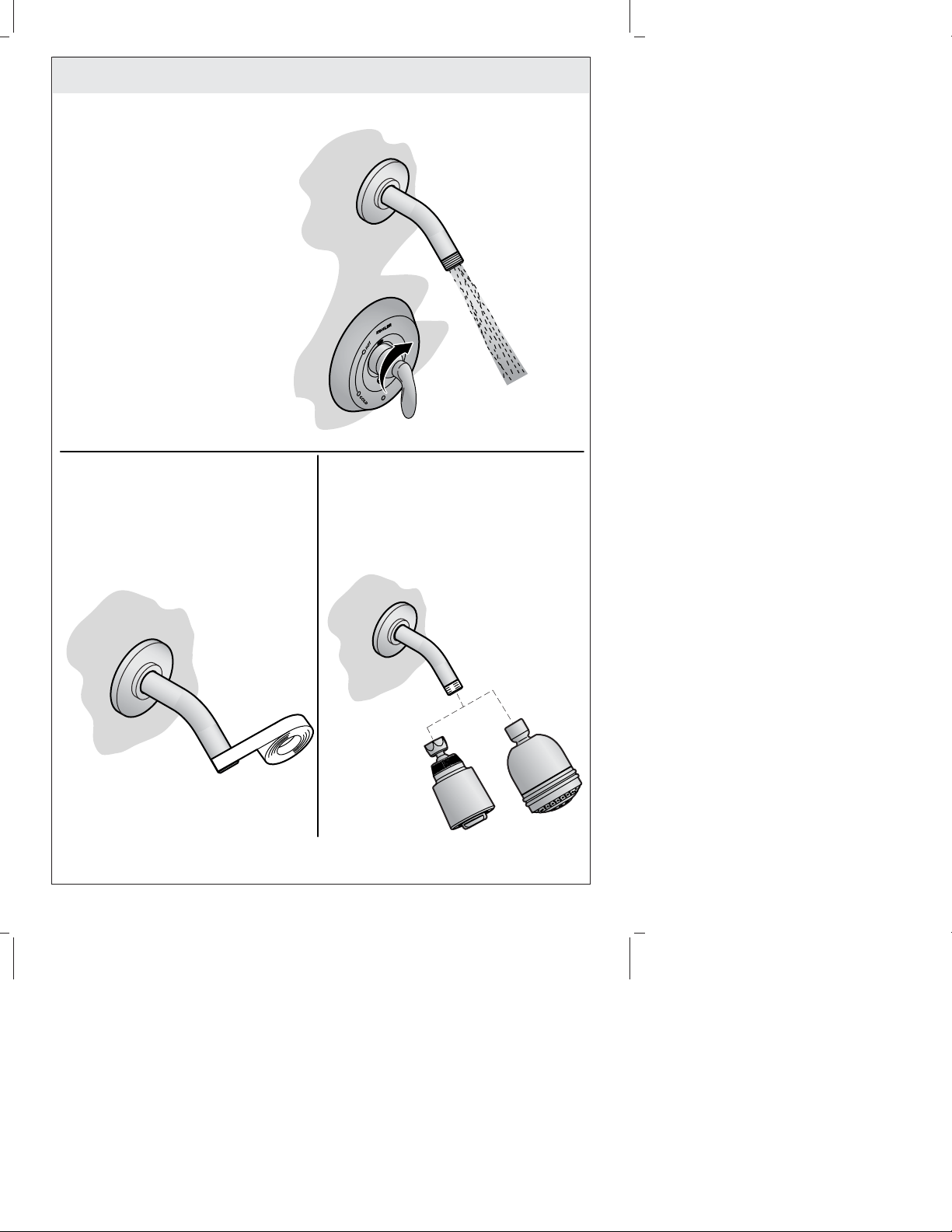

Attach the shower arm.
Attacher le bras de douche.
Fije el brazo de ducha. Apply plumbers putty or
sealant to the shower arm
escutcheon.
Appliquer du mastic de
plombier ou d'étanchéité à
l'applique du bras de douche.
Aplique masilla de plomería o
sellador al chapetón del brazo
de ducha.
Apply sealant tape.
Appliquer du ruban
d'étanchéité.
Aplique cinta
selladora.
12
Turn on the main
water supply.
Ouvrir l'alimentation
d'eau principale.
Abra el suministro
principal de agua.
All Installations
Toutes les installations
Todas las instalaciones
Remove the excess
sealant.
Retirer tout excédent
de mastic.
Limpie el exceso de
sellador.
Install the
escutcheon.
Installer l'applique.
Instale el chapetón.
Kohler Co. 9 1006260-2-F

Installation/Installation/Instalación
13 14
16
Thermometer
Thermomètre
Termómetro
Collar/Collier/Collarín
For minor temperature changes, adjust the
setscrew and recheck the temperature.
Pour de petits changements, ajuster la vis
de retenue et revérifier la température.
Para cambios menores de temperatura,
ajuste el tornillo de fijación y vuelva a
verificar la temperatura.
After several minutes, check
the temperature.
Après quelques minutes,
vérifier la température.
Después de varios minutos,
revise la temperatura.

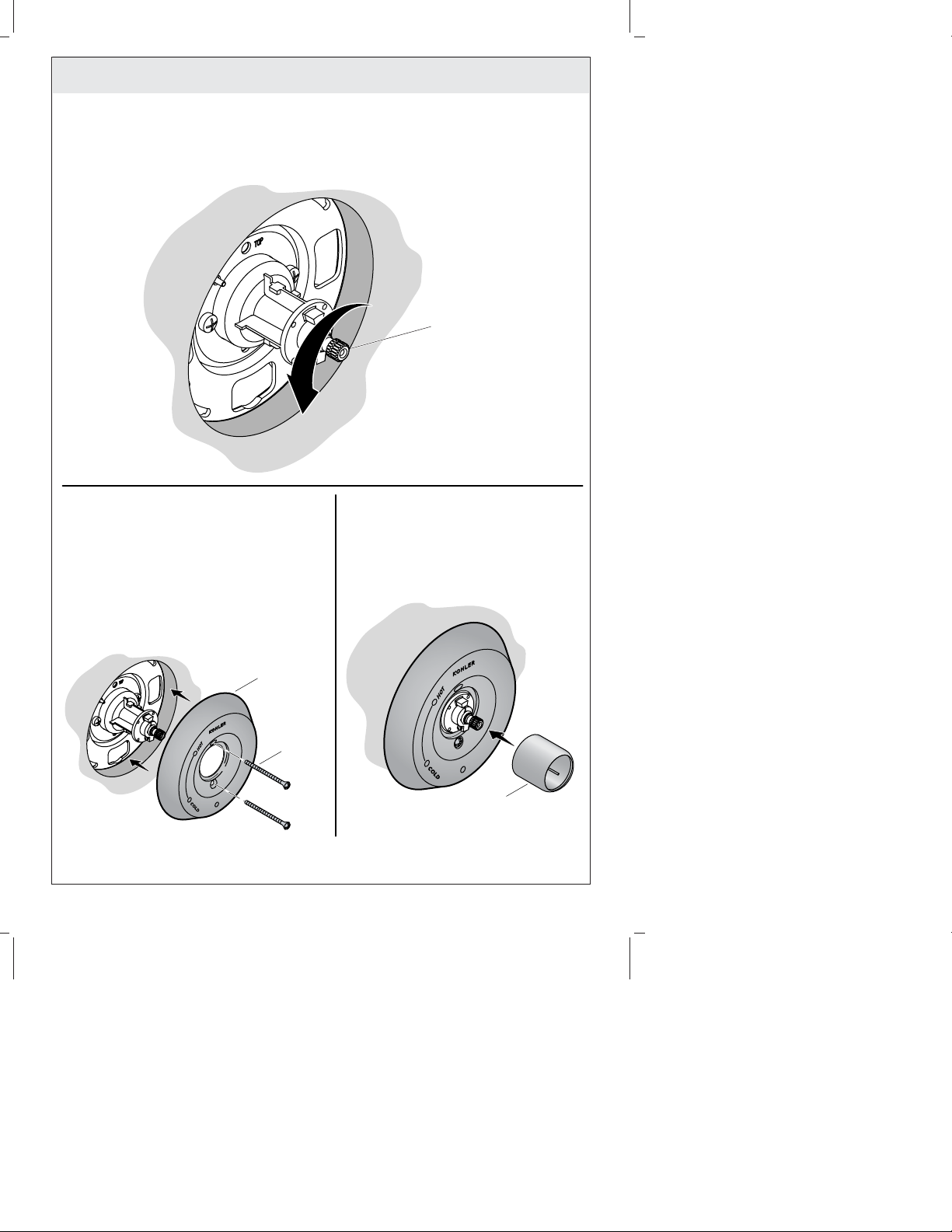

Turn the valve clockwise to the full
open position.
Tourner la valve complètement vers
la position ouverte.
Gire hacia la derecha la válvula a
la posición completamente abierta.
For major temperature changes, remove
the O-ring and the collar.
Pour de grands changements de température,
retirer le joint-torique et le collier.
Para cambios mayores de temperatura, retire
el arosello y el collarín.
O-Ring/Joint torique/Arosello
15
Setscrew/Vis de retenue/
Tornillo de fijación
Valve Stem
Tige de valve
Espiga de la válvula
Discard the
plaster guard.
Jeter le
renfort en
plâtre.
Deseche el
protector de
yeso.
b
a
Optional Temperature Limiting Adjustment (Steps 13 – 19)
Réglage optionnel de limitation de température (Étapes 13 – 19)
Ajuste opcional del límite de temperatura (Pasos 13 – 19)
1006260-2-F 10 Kohler Co.
