Kohler K-116 User manual

Installation Guide
Widespread Lavatory Faucets
K-116, K-432, K-454,
K-6813, K-7304, K-7435,
K-8211, K-8212, K-10269,
K-10272, K-10273, K-10577,
K-10578, K-11076, K-11551,
K-12265, K-15261, K-15265,
K-15816
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
1002628-2-P

Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.

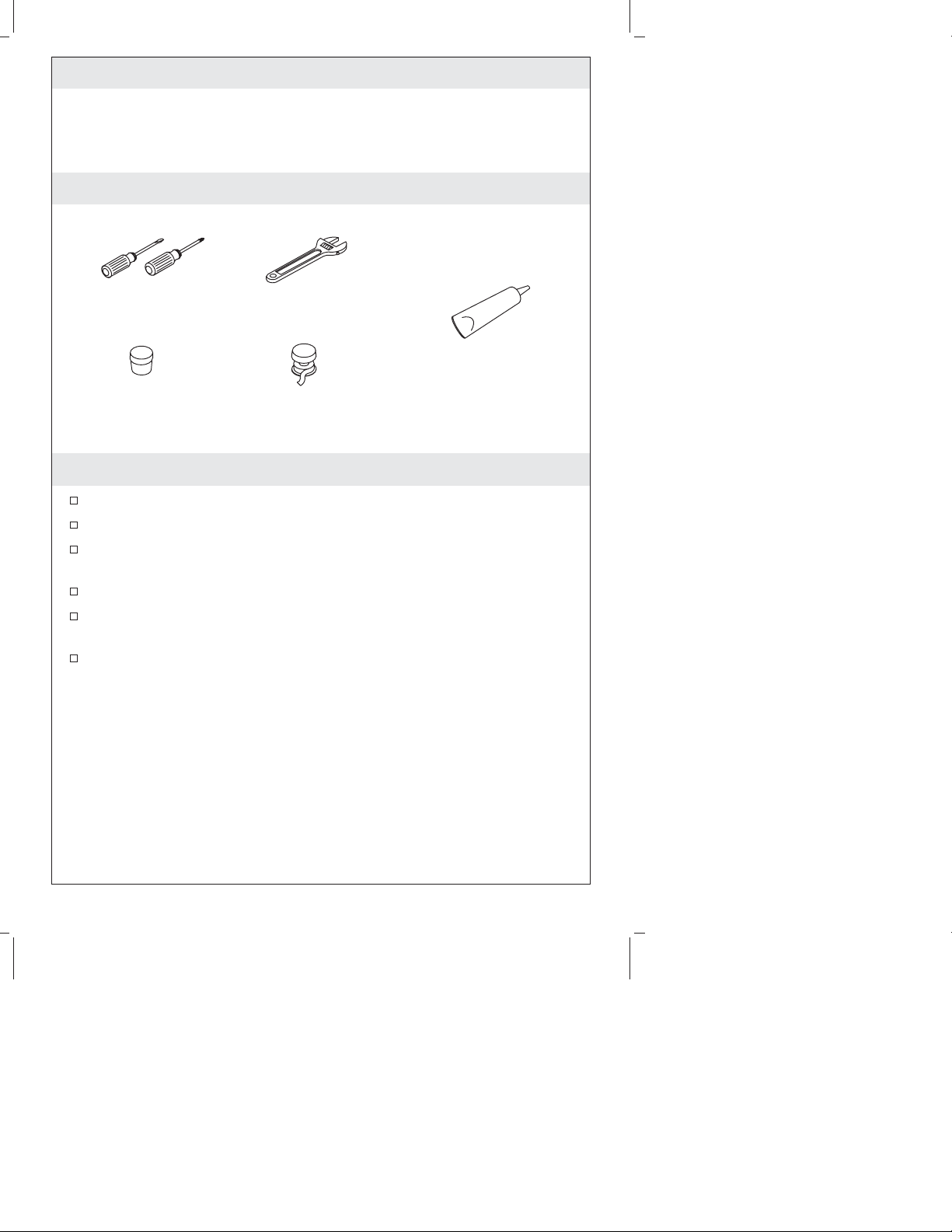

Tools and Materials
Before You Begin
Observe all local plumbing and building codes.
Shut off the main water supply.
Carefully inspect the waste and supply tubing for any sign of
damage.
Replace waste or supply tubing if necessary.
For new installations, install the faucet before installing the
lavatory.
Kohler Co. reserves the right to make revisions in the design of
faucets without notice, as specified in the Price Book.
Assorted
Screwdrivers Adjustable
Wrench
Plumbers Putty Sealant Tape
Heavy Duty Pipe
Sealant with Teflon
1002628-2-P 2 Kohler Co.

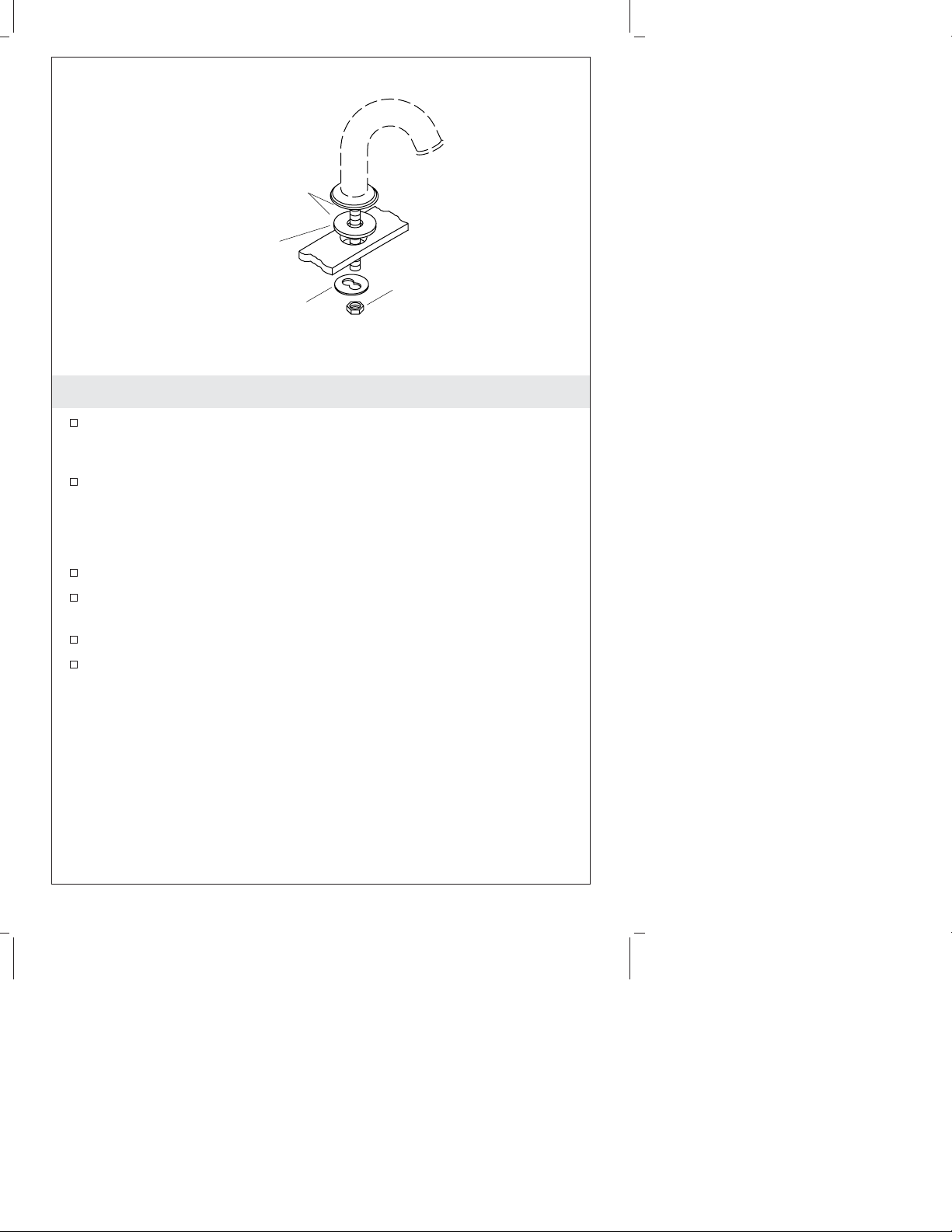

1. Spout Installation
Apply a bead of plumbers putty or other sealant to the underside
of the spout or putty ring (if supplied) according to the putty
manufacturer’s instructions.
Locate the center hole and insert the spout.
NOTE: For a thin-walled lavatory (such as stainless steel), slide the
washer and nut onto the spout shank. Securely tighten the nut with
a wrench. Do not overtighten.
Slide the metal washer and nut onto the spout shank.
Position the metal washer so the second hole lines up with the
drain lift rod hole on the back of the spout.
Securely tighten the nut with a wrench. Do not overtighten.
Remove any excess putty or sealant.
Apply plumbers
putty.
Putty Ring
(if included)
Metal
Washer
Nut
Kohler Co. 3 1002628-2-P

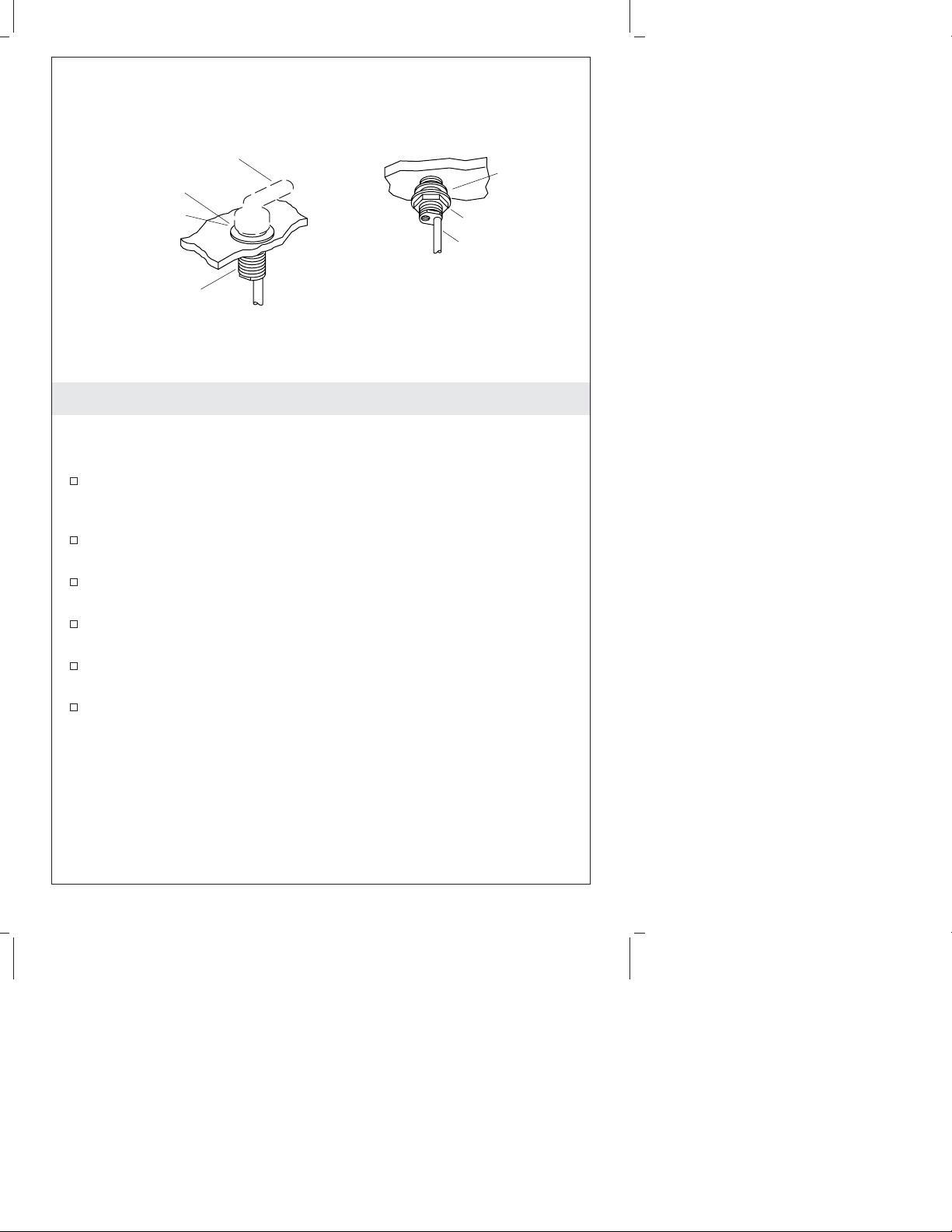

2. Handle Valve Installation
NOTE: The valve body marked ″COLD″(with blue lettered tape
attached to the tube) should be installed to the right of the faucet.
Apply a bead of plumbers putty or other sealant to the underside
of the escutcheons according to the manufacturer’s instructions.
Insert the valve bodies into the proper mounting holes.
Install a washer and a nut onto the underside of each valve body.
Rotate each valve body until the copper tubing faces toward the
outside of the lavatory.
While holding the valve bodies in place, securely tighten the
locknuts with a wrench. Do not overtighten.
Remove any excess putty or sealant.
Handle
Escutcheon
Apply plumbers
putty.
Valve Body
Copper
Tube
Nut
Washer
1002628-2-P 4 Kohler Co.

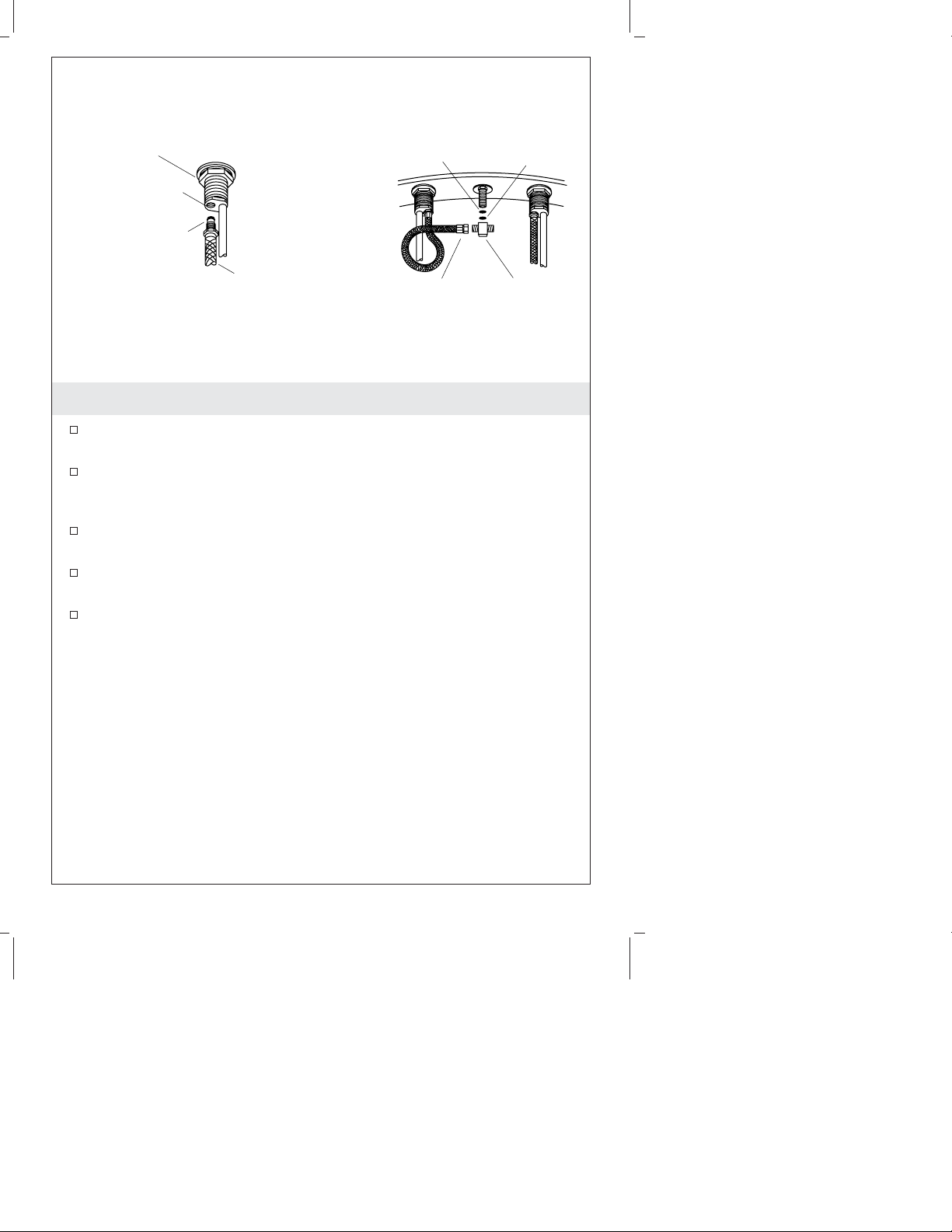

3. Supply Tee and Hose Installation
Insert the plastic gasket and the rubber washer into the supply
tee.
Thread the supply tee onto the spout shank until hand-tight.
Ensure that the arms of the supply tee are aligned to face the left
and right sides of the lavatory.
Thread a flexible hose onto each handle valve outlet. Securely
tighten the hose with a wrench. Do not overtighten.
Connect the flexible hoses to the supply tee. Do not use thread
sealant. To avoid kinking the hoses, loop them.
Securely tighten the hose with a wrench. Do not overtighten.
Hose
O-Ring
End Body Outlet
End Body
Supply Tee
Flexible Hose
Gasket
Rubber Washer
Kohler Co. 5 1002628-2-P

4. Install the Drain
Remove the plastic cap from the drain assembly.
Remove the stopper from the flange.
Remove the flange from the drain body.
Thread the body nut down the drain body.
Slide the seal down to the body nut.
From underneath the lavatory, insert the drain body through the
drain hole.
Apply plumbers putty to the underside of the flange.
Thread the flange onto the top of the drain body.
Thread the body nut up the drain body until the seal is
compressed against the underside of the lavatory.
Wipe away any excess plumbers putty from around the flange.
Remove the rod nut from the drain body.
Remove the clip from the rod.
Body Nut
Stopper
Stopper Bolt
Plastic Cap
Lift Rod
Flange
Drain Body
Tailpiece
Seal
Rod
Clip
Rod Nut
Link
Thumbscrew
1002628-2-P 6 Kohler Co.

Install the Drain (cont.)
Insert the short end of the rod into the seal hole and under the
stopper. Loosely secure in place with the rod nut.
Push the rod down to open the drain.
Insert the stopper into the drain assembly.
Remove and adjust the stopper so it lifts approximately 3/8″(1
cm) when opened. To adjust, hold the stopper bolt and turn the
stopper counterclockwise to raise and clockwise to lower.
Reinstall the stopper.
For Vandal-Resistant Installations: Remove the rod nut. While
the stopper is in place, insert the end of the rod through the hole
in the stopper bolt. Secure the rod with the rod nut.
For All Other Installations: Tighten the rod nut to secure the rod.
Identify the best hole in the link to allow full operation of the rod
and the lift rod.
Align the link hole with the rod and slide the clip and the link
onto the rod with the thumbscrew facing the back of the lavatory.
To move the link to the proper position, squeeze the clip and
slide it along the rod.
Align the link with the faucet lift rod and push the lift rod
through the hole in the link. If required, loosen the thumbscrew
on the link.
Verify that the lift rod knob rests on the escutcheon when the
drain is in the full open position.
Tighten the thumbscrew to secure the lift rod position.
Kohler Co. 7 1002628-2-P

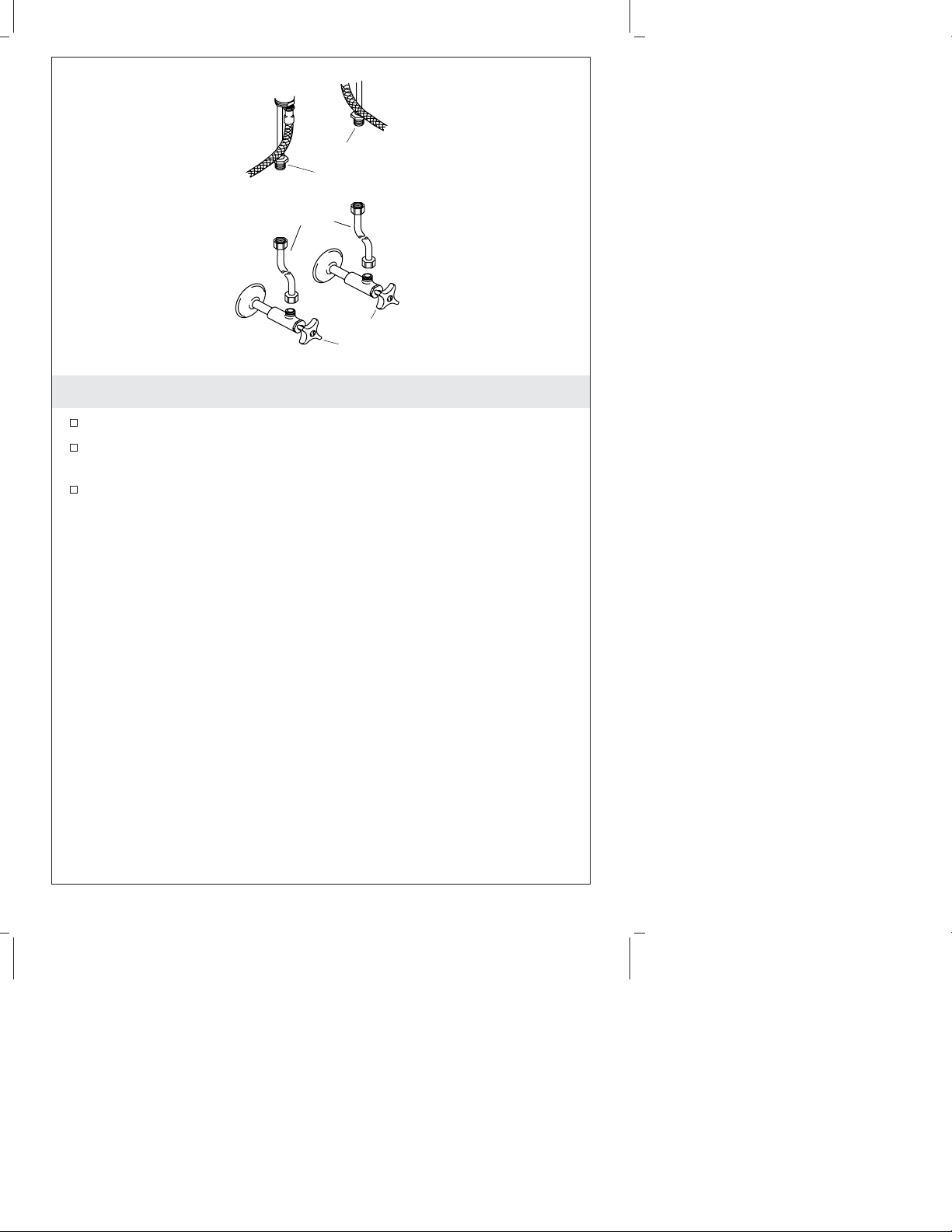

5. Supply Connections
Install the lavatory using the lavatory manufacturer’s instructions.
Connect the supply tubes to the handle valve inlets, and to the
supply stops. Left is hot and right is cold.
Tighten all connections.
Supply
Tube
Valve
Inlet
Shut-off
Valve
1002628-2-P 8 Kohler Co.

6. Installation Checkout
Connect the tailpiece and P-trap (as needed).
Ensure that all connections are tight.
Remove the aerator by turning it counterclockwise.
Open the drain.
Turn on the main water supply and check for leaks. Adjust as
needed.
Open both hot and cold valves and run water through the spout
for about a minute to remove debris. Check for leaks. Turn the
faucet off.
Remove any debris from the aerator and reinstall.

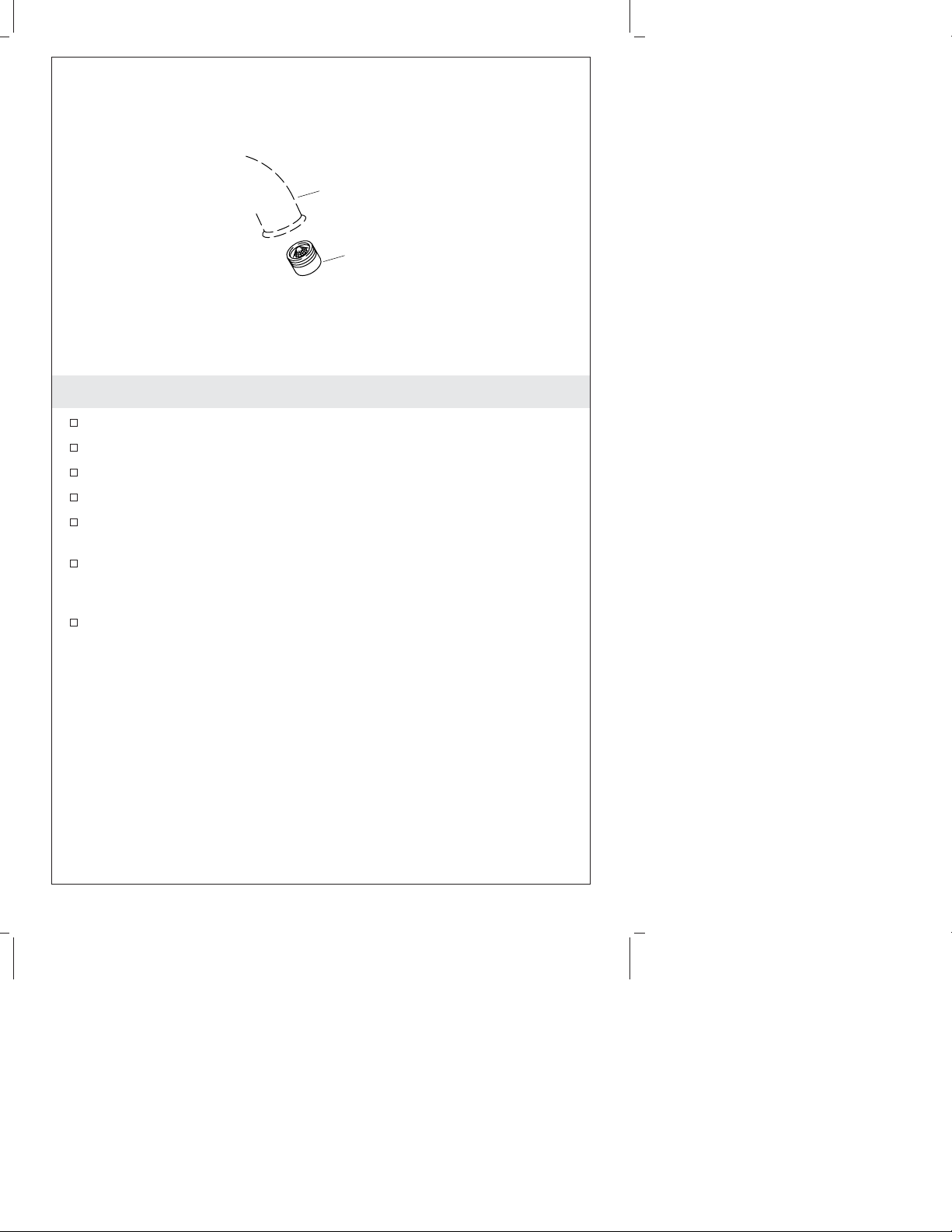

Spout
Aerator
Kohler Co. 9 1002628-2-P

Guide d’installation
Robinets de lavabo à large entraxe

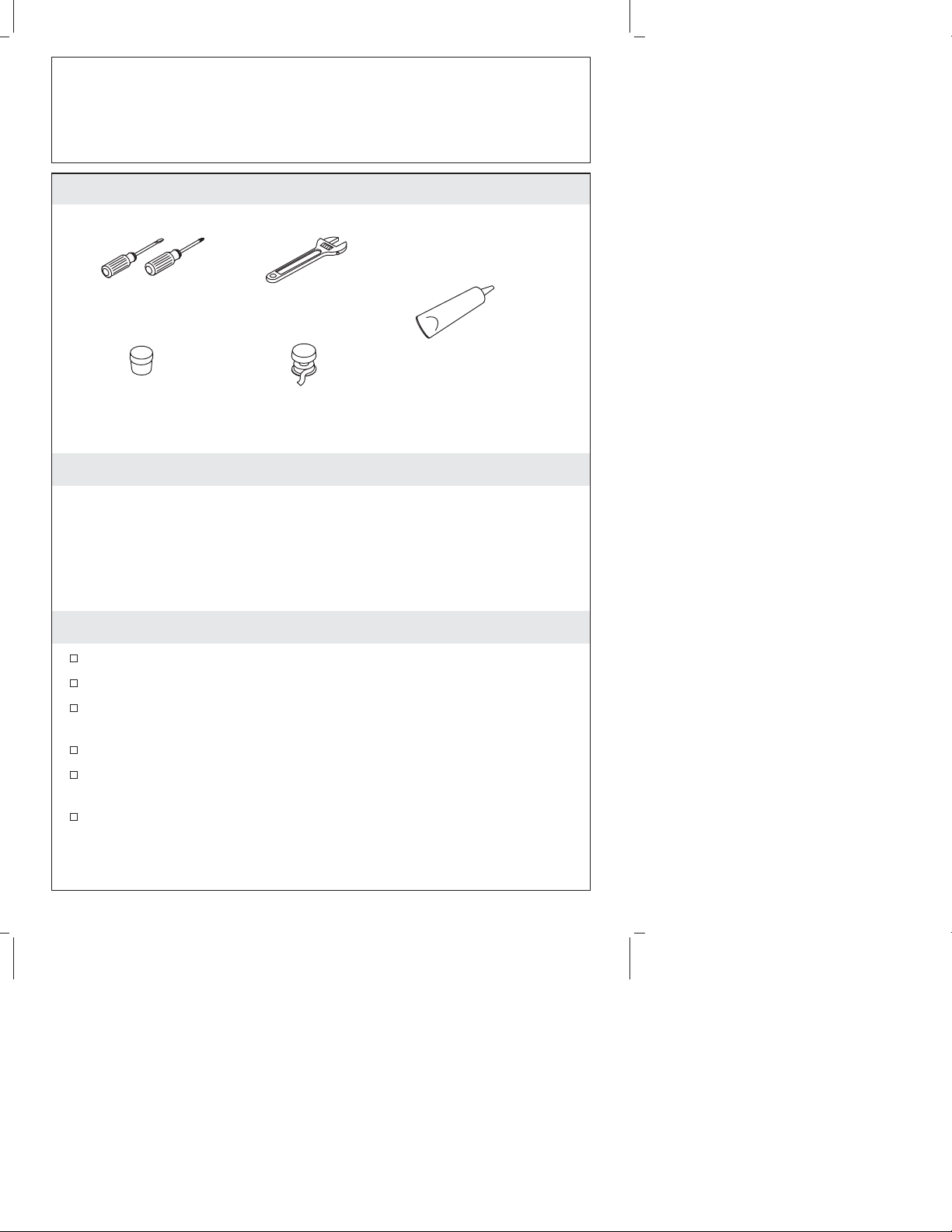

Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de
téléphone et notre adresse du site internet sont au verso. Merci encore
d’avoir choisi la compagnie Kohler.
Avant de commencer
Respecter tous les codes de plomberie et de bâtiment locaux.
Couper l’alimentation d’eau principale.
Vérifier avec soin si les tubes d’évacuation ou d’alimentation
d’eau sont endommagés.
Replacer les tubes d’alimentation ou d’évacuation si nécessaire.
Pour les nouvelles installations, installer le robinet avant
d’installer le lavabo.
Kohler Co. se réserve le droit d’apporter toutes modifications au
design des robinets et ceci sans préavis, comme spécifié dans le
catalogue des prix.
Tournevis assortis Clé à molette
Mastic de plomberie Ruban d'étanchéité
pour filetage
Pâte d'étanchéité pour
tuyaux au Téflon
Kohler Co. Français-1 1002628-2-P

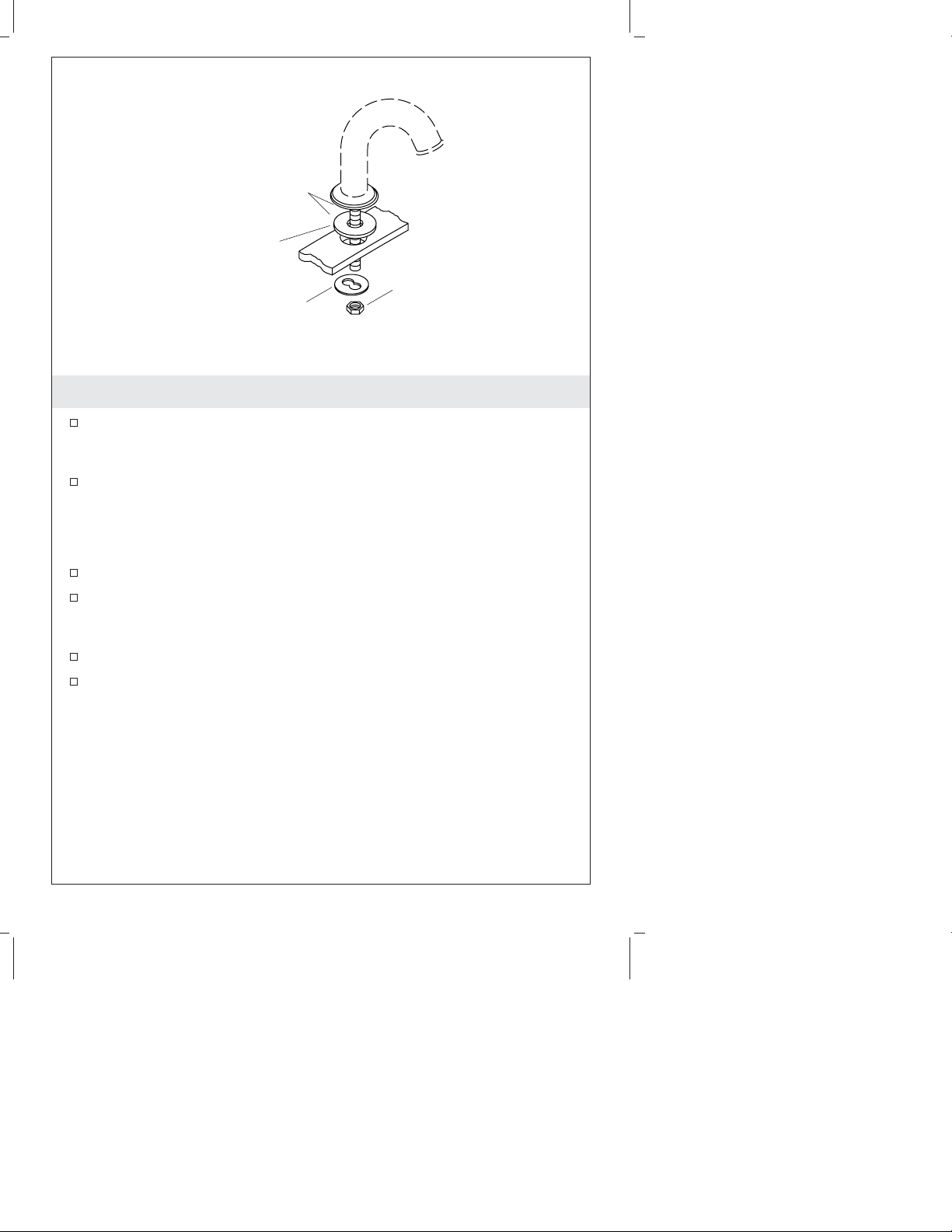

1. Installation du bec
Appliquer du mastic d’étanchéité ou un produit semblable en
dessous du bec ou de l’anneau de mastic (si fourni) selon les
instructions du fabricant du mastic.
Localiser l’orifice central et insérer le bec.
REMARQUE : Pour un lavabo à paroi mince (tel qu’en acier
inoxydable), glisser la rondelle la rondelle et l’écrou sur la tige du
bec. Bien serrer l’écrou avec une clé. Ne pas trop serrer.
Glisser la rondelle métallique et l’écrou sur la tige du bec.
Placer la rondelle métallique de manière à aligner le deuxième
trou avec l’orifice prévu pour la tige de levage du drain à l’arrière
du bec.
Bien serrer l’écrou avec une clé. Ne pas trop serrer.
Retirer tout excédent de mastic de plombier ou de joint
d’étanchéité.
Appliquer
du mastic
d'étanchéité.
Anneau
de mastic
(si inclus)
Rondelle
métallique
Écrou
Kohler Co. Français-2 1002628-2-P

2. Installation de la valve de poignée
REMARQUE : Le corps de la valve marquée ″COLD″(avec une
lettre bleue appliquée au tube) devrait être installé à droite du
robinet.
Appliquer du mastic de plombier ou un joint semblable sous les
appliques selon les instructions du fabricant du mastic.
Insérer les corps de valves dans les trous de fixation respectifs.
Installer une rondelle et un écrou sous chaque corps de valve.
Pivoter chaque corps de valve jusqu’à ce que la tuyauterie en
cuivre soit face à l’extérieur du lavabo.
Tout en maintenant les corps de valves en place, bien serrer les
contre-écrous avec une clé. Ne pas trop serrer.
Retirer tout excédent de mastic de plombier ou de joint
d’étanchéité.
Poignée
Applique
Appliquer du
mastic
d'étanchéité.
Corps de
poignée
Tube en
cuivre
Écrou
Rondelle
1002628-2-P Français-3 Kohler Co.

3. Installation du T d’alimentation et du flexible
Introduire la bague d’étanchéité en plastique et la rondelle en
caoutchouc dans le T d’alimentation.
Visser à la main le T d’alimentation sur la tige du bec. S’assurer
que les bras du T d’alimentation soient alignés pour faire face aux
côtés gauche et droit du lavabo.
Visser un tuyau flexible sur chaque poignée de valve. Serrer
fermement le tuyau à l’aide d’une clé. Ne pas trop serrer.
Raccorder les tuyaux flexibles au T d’alimentation. Ne pas utiliser
de mastic pour filetage. Pour éviter le tortillement des tuyaux,
boucler ceux-ci.
Serrer fermement le tuyau à l’aide d’une clé. Ne pas trop serrer.
Flexible
Joint torique
Sortie du corps
de valve
Extrémité de
corps
T d'alimentation
Flexible
Bague
d'étanchéité
Rondelle en
caoutchouc
Kohler Co. Français-4 1002628-2-P

4. Installer le drain
Retirer le capuchon en plastic de l’ensemble du drain.
Retirer l’arrêt de la bride.
Retirer la bride du corps du drain.
Visser l’écrou du corps dans celui du drain.
Glisser le joint à l’écrou du corps.
D’en-dessous du lavabo, insérer le corps du drain à travers
l’orifice du drain.
Appliquer du mastic de plombier au dessous de la bride.
Visser la bride au-dessus du corps du drain.
Visser l’écrou du corps dans le corps du drain jusqu’à ce que le
joint soit compressé contre le côté inférieur du lavabo.
Nettoyer tout excès de mastic de plombier autour de la bride.
Retirer l’écrou de la tige du corps du drain.
Retirer le clip de la tige.
Écrou du corps
Arrêt
Boulon
d'arrêt
Capuchon
en plastic
Tige
de levage
Bride
Corps du drain
Pièce
de raccordement
Joint
d'étanchéité
Tige
Clip
Écrou
de tige
Raccord
Vis de
serrage
1002628-2-P Français-5 Kohler Co.

Installer le drain (cont.)
Insérer l’extrémité courte de la tige dans le trou d’étanchéité et
sous l’arrêt. Sécuriser légèrement en place avec l’écrou de la tige.
Pousser la tige vers le bas pour ouvrir le drain.
Insérer l’arrêt dans l’ensemble du drain.
Retirer et ajuster l’arrêt de manière à ce qu’il s’élève d’environ
3/8″(1 cm) en position d’ouverture. Pour ajuster, maintenir le
boulon d’arrêt et tourner l’arrêt vers la gauche pour élever et vers
la droite pour baisser.
Ré-installer l’arrêt.
Pour des installations Anti-Vandalisme: Retirer l’écrou de la tige.
Alors que l’arrêt est en place, insérer l’extrémité de la tige à
travers l’orifice du boulon d’arrêt. Sécuriser la tige avec l’écrou de
celle-ci.
Pour toutes les autres installations: Serrer l’écrou de la tige pour
sécuriser cette dernière.
Identifier le meilleur trou dans le raccord pour permettre une
opération complète de la tige et de la tige de levage.
Aligner le trou du raccord avec la tige et glisser le clip et le
raccord sur la tige avec la vis de serrage orientée vers l’arrière du
lavabo.
Pour déplacer le raccord vers la position appropriée, comprimer
le clip et le glisser sur la tige.
Aligner le raccord avec la tige de levage du robinet et presser la
tige de levage à travers le trou dans le raccord. Si nécessaire,
desserrer la vis de serrage sur le raccord.
Vérifier que la poignée de la tige de levage repose sur l’applique
lorsque le drain est en position d’ouverture complète.
Serrer la vis de serrage pour sécuriser la position de la tige de
levage.
Kohler Co. Français-6 1002628-2-P

5. Connexions d’alimentation
Installer le lavabo selon les instructions qui l’accompagnent.
Connecter les tuyaux d’alimentation aux entrées de poignée de
valve et aux arrêts d’alimentation. Gauche est chaud et droite est
froid.
Serrer toutes les connexions.
Tuyau
d'alimentation
Entrée de
valve
Arrêt
d'alimentation
1002628-2-P Français-7 Kohler Co.

6. Vérification de l’installation
Installer la pièce de raccordement et le siphon en P (selon le
besoin).
S’assurer que tous les raccords soient bien serrés.
Retirer l’aérateur en le tournant vers la gauche.
Ouvrir le drain.
Ouvrir l’alimentation d’eau principale et vérifier s’ilyades
fuites. Ajuster au besoin.
Ouvrir l’eau chaude et l’eau froide et faire couler l’eau pendant
environ une minute à travers le bec pour chasser tous les débris.
Vérifier s’il y a des fuites. Fermer le robinet.
Retirer tout débris de l’aérateur puis réinstaller.
Bec
Aérateur
Kohler Co. Français-8 1002628-2-P

Guía de instalación
Griferías para lavabo de orificios separados
Herramientas y materiales
Gracias por elegir los productos de Kohler
Apreciamos su elección por la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestra página web se
encuentran en la última página. Gracias nuevamente por escoger a
Kohler.
Antes de comenzar
Cumpla con todos los códigos locales de plomería y construcción.
Cierre el suministro principal de agua.
Revise atentamente los tubos de suministro y de desagüe para
asegurarse que no estén dañados.
Reemplace los tubos de desagüe o suministro de ser necesario.
En instalaciones nuevas, instale la grifería antes de instalar el
lavabo.
Kohler Co. se reserva el derecho de modificar el diseño de la
grifería sin previo aviso, tal como se especifica en la lista de
precios.
Juego de
destornilladores Llave ajustable
Masilla de plomería Cinta selladora
Sellador de teflón
de alta resistencia
para tuberías
Kohler Co. Español-1 1002628-2-P

1. Instalación del surtidor
Aplique una tira de masilla de plomería u otro sellador en la
parte inferior del surtidor o del anillo para masilla (de estar
incluida) según las instrucciones del fabricante del sellador.
Ubique el orificio central e inserte el surtidor.
NOTA: Si las paredes del lavabo son delgadas (de acero inoxidable),
deslice la arandela y la tuerca por el vástago del surtidor. Apriete
bien la tuerca con una llave. No apriete demasiado.
Deslice la arandela de metal y la tuerca en el vástago del surtidor.
Coloque la arandela de metal de manera que el orificio más
pequeño esté alineado con el orificio del tirador de desagüe
situado detrás del surtidor.
Apriete bien la tuerca con una llave. No apriete demasiado.
Limpie el exceso de masilla de plomería o sellador.
Aplique masilla
de plomería.
Anillo para
aplicar masilla
(si llevara)
Arandela
metálica
Tuerca
Kohler Co. Español-2 1002628-2-P

2. Instalación de la válvula de la manija
NOTA: El cuerpo de válvula para agua fría identificado ″COLD″
(letras azules en cinta adherida al tubo), se debe instalar a la
derecha de la grifería.
Aplique una tira de masilla de plomería u otro sellador en la
parte inferior de los chapetones, según las instrucciones del
fabricante.
Inserte los cuerpos de válvula en los orificios de fijación
correspondientes.
Instale una arandela y una tuerca en la parte inferior de cada
cuerpo de válvula.
Gire cada cuerpo de válvula hasta que el tubo de cobre quede
hacia el exterior del lavabo.
Sujete los cuerpos de válvula y al mismo tiempo, apriete las
contratuercas con una llave. No apriete demasiado.
Limpie el exceso de masilla de plomería o sellador.
Manija
Chapetón
Aplique masilla
de plomería.
Cuerpo
de válvula
Tubo
de cobre
Tuerca
Arandela
1002628-2-P Español-3 Kohler Co.
