Kohler K-T10302 User manual

Installation Guide
Stacked Thermostatic Valve Trim
K-T10302, K-T10422, K-T10427,
K-T10594, K-T10941, K-T14489,
K-T16176
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
1041504-2-E

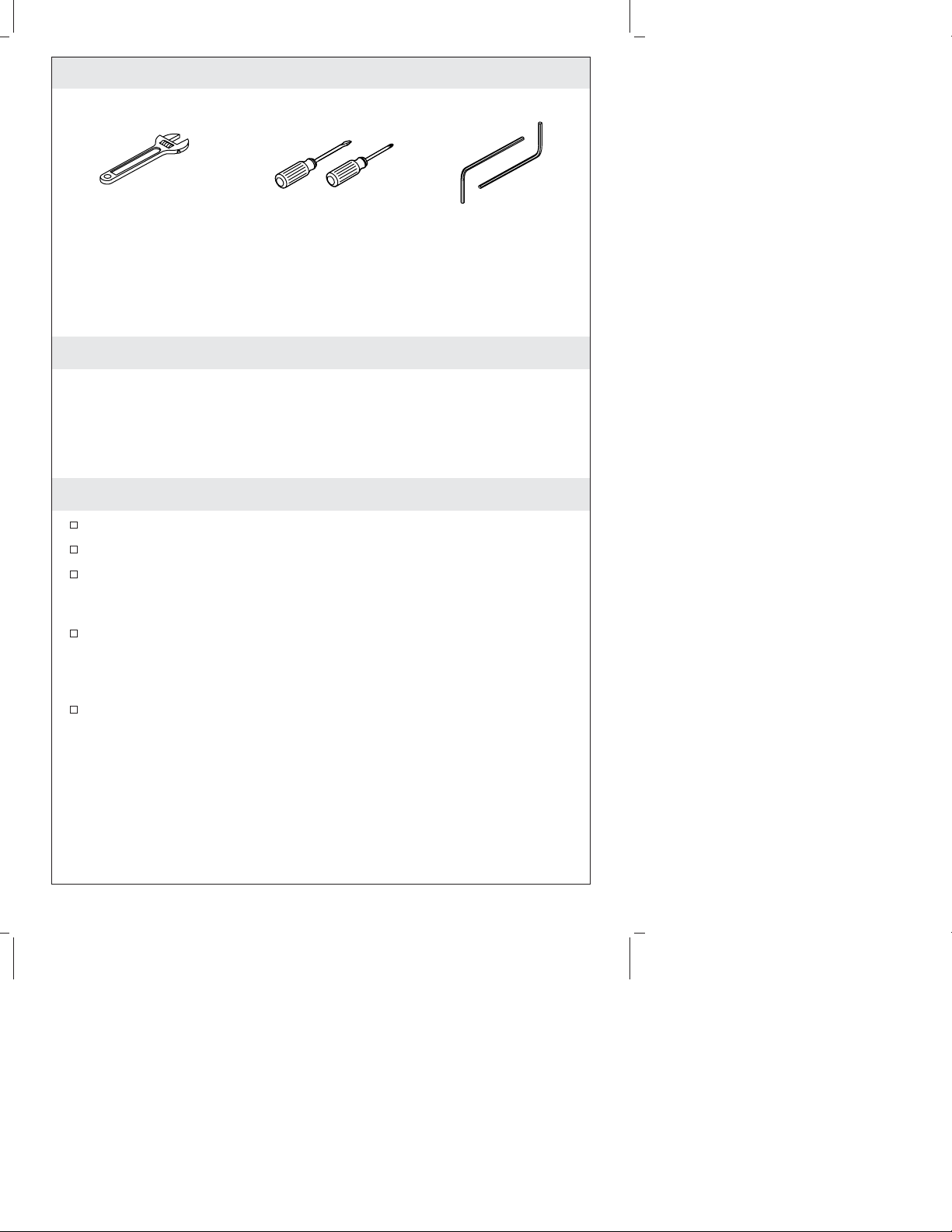

Tools and Materials
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.
Before You Begin
Observe all local plumbing and building codes.
Shut off the main water supply.
The trim design illustrated in this guide is representative and
may differ from the actual trim being installed. Install the trim as
instructed.
Before installing the trim, determine if the maximum water
temperature is acceptable to the user. If temperature adjustment is
needed, refer to the instructions packed with your valve for
proper temperature limiting adjustment.
Kohler Co. reserves the right to make revisions in the design of
products without notice, as specified in the price book.
Screwdrivers Hex
Wrenches
Adjustable
Wrench
1041504-2-E 2 Kohler Co.

1. Install the Valve Stem Adapter
IMPORTANT! Two screws of each length are supplied for this step,
one metric and one standard. If the screw you are using is difficult
to thread into the opening, remove it and use the other screw.
NOTE: Check the finished wall surface as related to the graphics on
the plaster guard.
Select the correct length valve stem adapter and valve stem
adapter screw for your application. Refer to the information
stamped on the plaster guard to verify the wall thickness.
For a thin wall - 3/16″(5 mm) to 9/16″(1.4 cm):use the 7/8″(2.2
cm) (short size) valve stem adapter, stamped ″3″on the plaster
guard. Use the 3/4″(1.9 cm) screw for the top valve and the 1-3/8″
(3.5 cm) screw for the lower valve.
For a standard wall - 9/16″(1.4 cm) to 1-1/16″(2.7 cm):use the
1-3/8″(3.5 cm) (middle size) valve stem adapter, stamped ″1″on the
plaster guard. Use the 1-3/8″(3.5 cm) screw for the top valve and
the 1-3/4″(4.4 cm) screw for the lower valve.
For a thick wall - 1-1/16″(2.7 cm) to 1-9/16″(4 cm):use the 1-7/8″
(4.8 cm) (long size) valve stem adapter, stamped ″2″on the plaster
guard. Use the 1-3/4″(4.4 cm) screw for the top valve and the
2-3/8″(6 cm) screw for the lower valve.

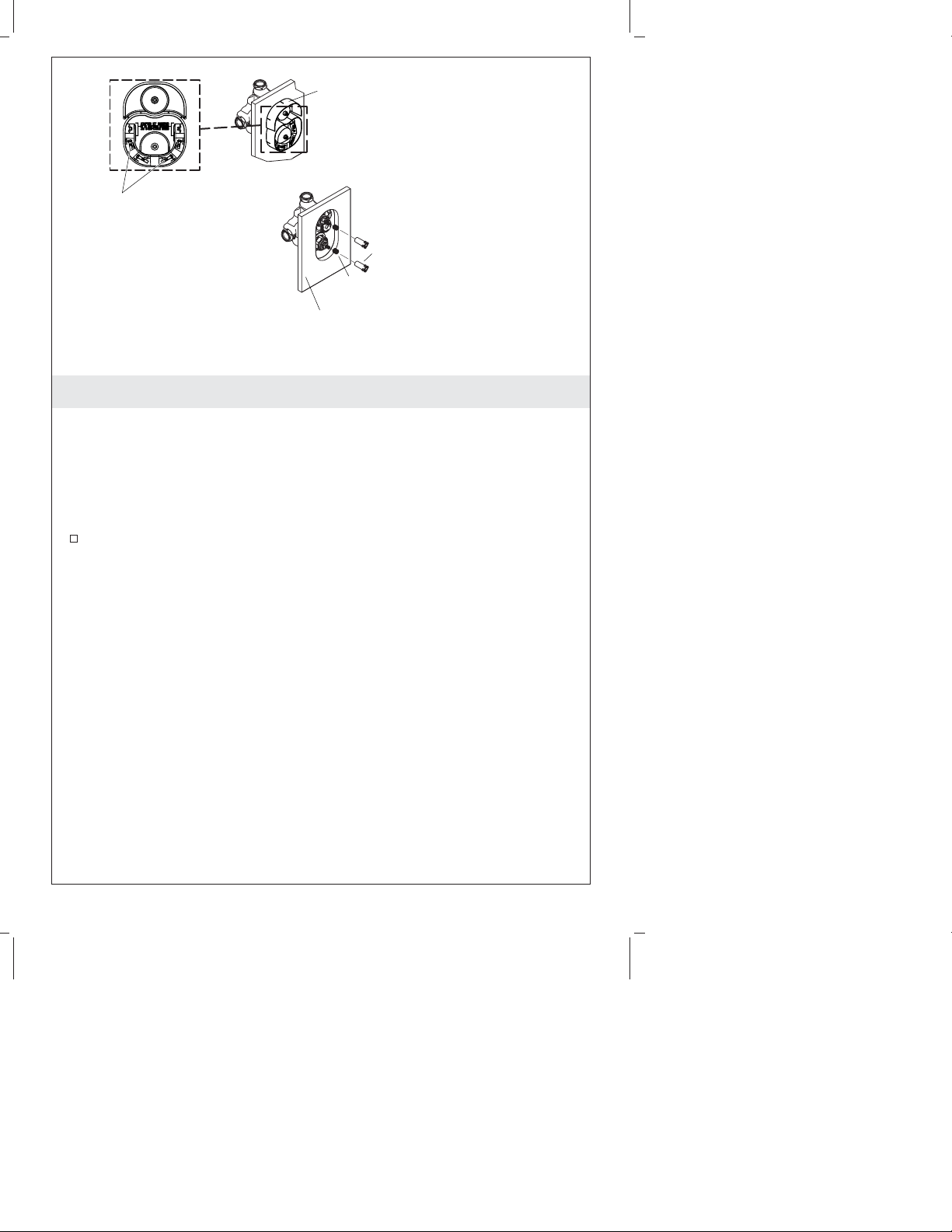

Remove and discard the plaster guard from the valve.
Select the correct
valve stem adapter.
Remove and discard
the plaster guard.
Valve Stem
Adapter
Spline
Adapter
Finished
Wall
Kohler Co. 3 1041504-2-E

Install the Valve Stem Adapter (cont.)
Place the spline adapters over the valve stems.
Set the correct valve stem adapters over each valve stem. Do not
completely press or screw the valve stem adapters into place
until instructed to do so.
1041504-2-E 4 Kohler Co.

2. Adjust the Handle Assembly
Ensure the valve stem adapters are lightly placed over the spline
adapters.
Place the handle assembly over the valve stem adapter of the
volume control valve (top).
Turn the handle assembly counterclockwise until it stops. The
volume control handle assembly should be in the vertical 12
o’clock position. This is the off position.
Remove the handle assembly and set aside.
Place the remaining handle assembly over the valve stem adapter
of the thermostatic valve (bottom).
Turn the handle assembly clockwise until the stop is contacted.
The valve will be in the full cold position. The handle should be
between the 9 and 10 o’clock positions.
Rotate the handle assembly counterclockwise, through the detent,
then to the high temperature limit stop.
Verify that the handle assembly is between the 3 and 4 o’clock
position.
Rotate back to 6 o’clock position.
Remove the handle assembly and set aside.
NOTE: The spline adapter allows fine adjustment of the handle
alignment.
Valve Stem Adapter
Handle Assemblies
Thermostatic
Valve
Volume Control Valve
Kohler Co. 5 1041504-2-E

Adjust the Handle Assembly (cont.)
To adjust, remove the handle assembly and the valve stem
adapter.
Reposition the spline adapter.
Reinstall the handle assembly and the valve stem adapter.
Check the alignment.
Repeat until the handle alignment is satisfactory.
1041504-2-E 6 Kohler Co.

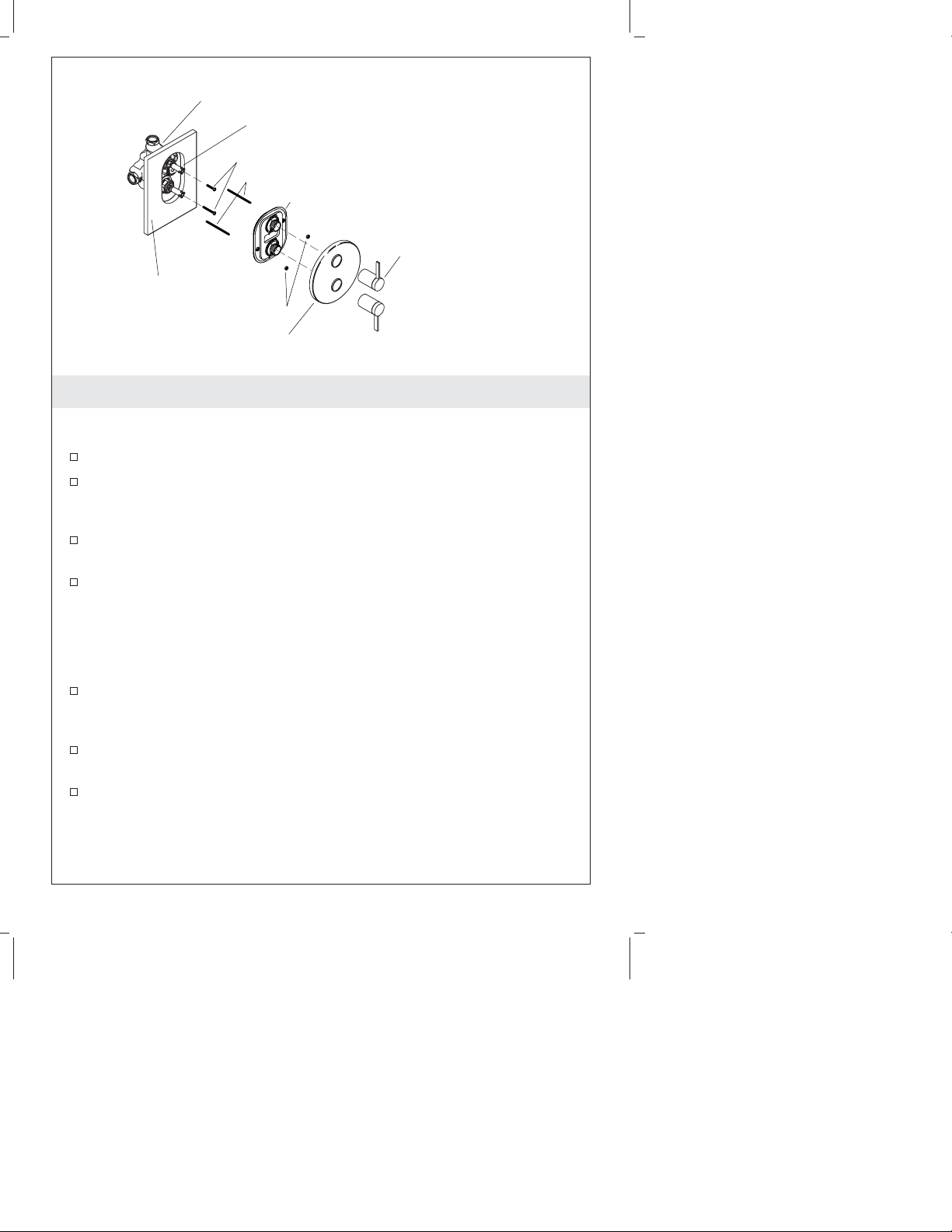

3. Install the Trim
NOTE: If you are installing the K-T10422 trim, proceed to the
″Install the Trim - K-T10422″section of this guide.
Firmly press the valve stem adapters onto each valve stem.
Secure the valve stem adapters to the valve with the correct
length screws, as selected in the ″Install the Valve Stem Adapters″
section of this guide.
Thread the two threaded studs into the threaded holes of the
valve.
Place the front plate assembly over the threaded studs.
NOTE: If the front plate assembly does not lay flat on the wall
surface, loosen the nuts and adjust the threaded studs, then tighten
the nuts. The maximum distance between the threaded studs from
the wall is 7/16″(1.11 cm).
Visually inspect the front plate assembly to ensure that the foam
seal is completely covering the wall opening. If not, stop the
installation and repair the wall opening.
Place the escutcheon against the wall. The drain hole in the
escutcheon should face downward in the 6 o’clock position.
Thread the handle assemblies onto the hubs of the front plate
assembly to secure the escutcheon in place. The volume control
handle assembly (top) should be at the 12 o’clock position. The
thermostatic valve handle assembly (bottom) should be at the 6
o’clock position.
Thermostatic Valve
Valve Stem Adapter
Finished Wall
Front Plate Assembly
Escutcheon
Screws
Threaded Studs
Nuts
Handle Assembly
Kohler Co. 7 1041504-2-E

Install the Trim (cont.)
NOTE: If the handle does not engage the valve or the escutcheon
does not tighten to the wall, replace the valve stem adapter with an
adapter of appropriate length.
1041504-2-E 8 Kohler Co.

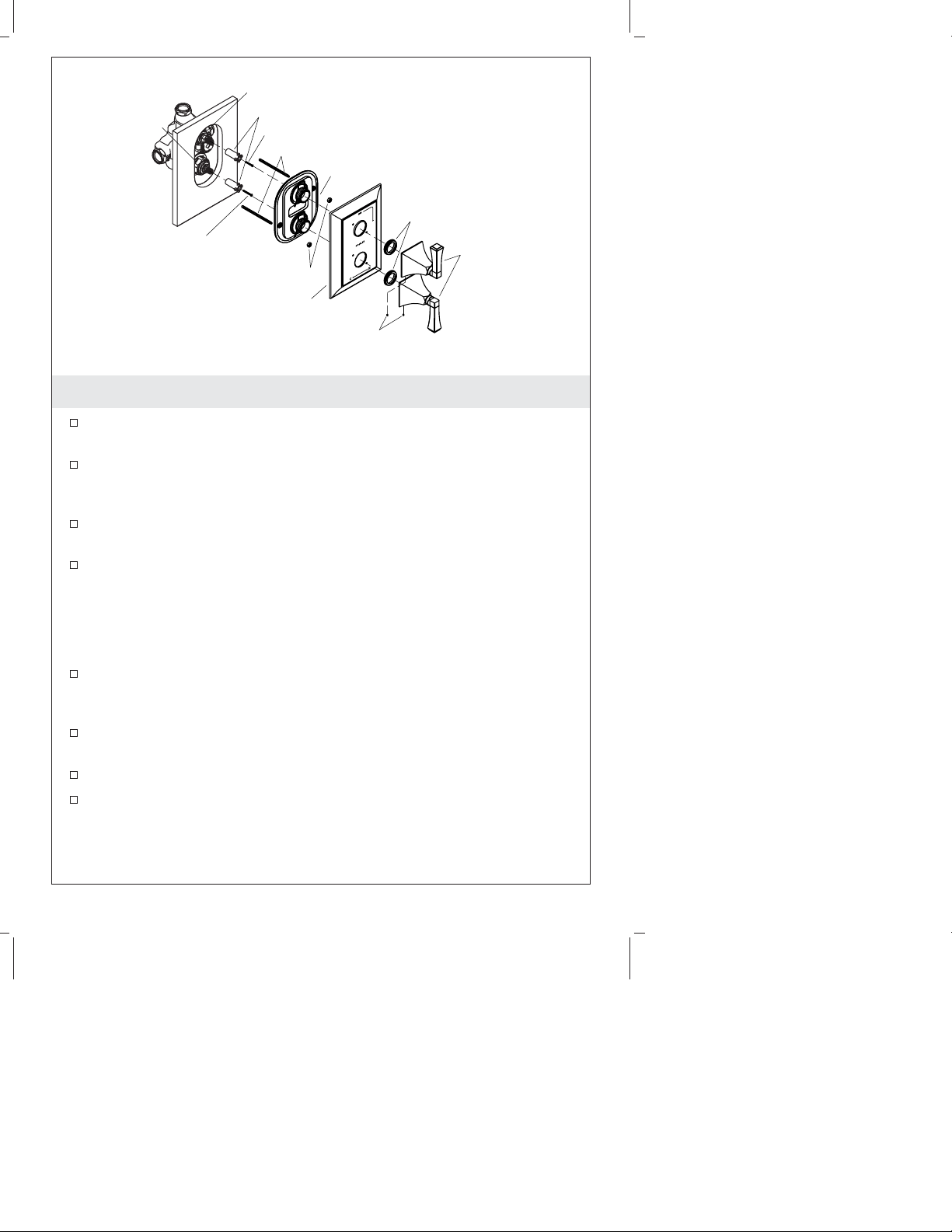

4. Install the Trim - K-T10422
Firmly press the valve stem adapters onto each of the valve
stems.
Secure the valve stem adapters to the valve stem with the correct
length screws, as selected in the ″Install the Valve Stem Adapters″
section of this guide.
Thread the two threaded studs into the threaded holes of the
valve.
Place the front plate assembly over the threaded studs.
NOTE: If the front plate assembly does not lay flat on the wall
surface, loosen the nuts and adjust the threaded studs, then
re-tighten the nuts. The maximum distance between the threaded
studs from the wall is 7/16″(1.11 cm).
Inspect the front seal plate assembly to ensure that the foam seal
is completely covering the wall opening. If not, stop the
installation and repair the wall opening.
Place the escutcheon against the wall. The drain hole in the
escutcheon should face downward in the 6 o’clock position.
Thread the adapter rings onto the hub of the front plate assembly.
Place the handle assemblies against the escutcheon by lining up
the pins in the handle assembly with the holes in the escutcheon.
Make sure the setscrew holes are facing down.
Valve Stem Adapter
Adapter Ring
Volume Control
Setscrews
Escutcheon
Thermostatic
Valve Screw
Screw
Front Plate Assembly
Threaded Studs
Nuts
Handle
Assembly
Kohler Co. 9 1041504-2-E

Install the Trim - K-T10422 (cont.)
NOTE: The volume control handle should be at the 12 o’clock
position. The thermostatic valve handle should be at the 6 o’clock
position.
Tighten the setscrews in place with a hex wrench. Make sure the
handle assemblies are tight against the escutcheon.
1041504-2-E 10 Kohler Co.

Guide d’installation
Garniture de valve thermostatique empilée
Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de performance. Nos numéros de téléphone
et notre adresse du site internet sont au verso. Merci encore d’avoir
choisi la compagnie Kohler.
Avant de commencer
Respecter tous les codes de plomberie et de bâtiment locaux.
Couper l’alimentation d’eau principale.
La conception de la garniture illustrée dans ce guide est
représentative et pourrait différer de la garniture actuelle installée.
Installer la garniture tel qu’instruit.
Avant d’installer la garniture, déterminer si la température
maximum de l’eau est acceptable. Si le réglage de température est
nécessaire, se référer aux instructions emballées avec votre valve
pour le réglage de limitation de température.
Tournevis Clés
hexagonales
Clé à molette
Kohler Co. Français-1 1041504-2-E

Avant de commencer (cont.)
Kohler Co. se réserve le droit d’apporter toutes modifications sur
le design des produits et ceci sans préavis, tel que spécifié dans le
catalogue des prix.
1041504-2-E Français-2 Kohler Co.

1. Installer l’adaptateur de la tige de valve
IMPORTANT ! Deux vis de chaque longueur sont fournies pour
cette étape, une métrique et une standard. Si la vis utilisée est
difficile 4 visser dans l’ouverture, la retirer et utiliser une autre vis.
REMARQUE : Vérifier la surface du mur fini tel que lié aux
graphiques du renfort en plâtre.
Sélectionner la longueur correcte de l’adaptateur de la tige de
valve et la bonne vis de l’adaptateur de la tige de valve pour
votre application. Se référer à l’information estampillée sur le
renfort de plâtre pour vérifier l’épaisseur du mur.
Pour un mur fin - 3/16″(5 mm) à 9/16″(1,4 cm):utiliser l’adaptateur
de tige de valve (le plus court) de 7/8″(2,2 cm), estampillé ″3″sur
le renfort de plâtre. Utiliser la vis de 3/4″(1,9 cm) pour la valve
supérieure et la vis de 1-3/8″(3,5 cm) pour la valve inférieure.
Pour un mur standard - de 9/16″(1,4 cm) à 1-1/16″(2,7 cm):utiliser
l’adaptateur de tige de valve (moyen) de 1-3/8″(3,5 cm), estampillé
″1″sur le renfort de plâtre. Utiliser la vis de 1-3/8″(3.5 cm) pour la
valve supérieure et la vis de 1-3/4″(4.4 cm) pour la valve inférieure.
Pour un mur épais - 1-1/16″(2,7 cm) à 1-9/16″(4 cm):utiliser
l’adaptateur de tige de valve (long) de 1-7/8″(4,8 cm), estampillé
″2″sur le renfort de plâtre. Utiliser la vis de 1-3/4″(4.4 cm) pour la
valve supérieure et la vis de 2-3/8″(6 cm) pour la valve inférieure.
Sélectionner l'adaptateur
de tige de valve correct.
Retirer et jeter le renfort en plâtre.
Adaptateur de
tige de robinet
Adaptateur à
cannelures
Mur fini
Kohler Co. Français-3 1041504-2-E

Installer l’adaptateur de la tige de valve (cont.)
Retirer et jeter le renfort en plâtre de valve.
Placer les adaptateurs à cannelures sur les tiges de la valve.
Placer les adaptateurs de la tige de valve appropriés sur chaque
tige de valve. Ne pas complètement presser ou visser les
adaptateurs de la tige de valve en place avant d’en être instruit.
1041504-2-E Français-4 Kohler Co.

2. Installer l’ensemble de poignée
S’assurer que les adaptateurs de la tige de valve soient placés sur
les adaptateurs à cannelures.
Placer l’ensemble de poignée sur l’adaptateur de la tige de valve
de la valve de contrôle de volume (supérieure).
Tourner l’ensemble de la poignée vers la gauche jusqu’à l’arrêt.
L’ensemble de la poignée du contrôle de volume devrait être en
position verticale 12 heures. Ceci est la position de fermeture.
Retirer l’ensemble de la poignée et mettre de côté.
Placer l’autre ensemble de poignée sur l’adaptateur de la tige de
valve de la valve thermostatique (inférieur).
Pivoter l’ensemble de la poignée vers la droite jusqu’à la position
d’arrêt. La valve sera en position froide complète. La poignée
devrait être à mi-chemin entre les positions 9 et 10 heures.
Pivoter l’ensemble de poignée vers la gauche, à travers la détente,
puis à l’arrêt de température limite.
Vérifier que l’ensemble de la poignée soit entre les positions 3 et
4 heures.
Re-pivoter en position 6 heures.
Retirer l’ensemble de la poignée et mettre de côté.
REMARQUE : L’adaptateur à cannelures permet un alignement
minutieux de la poignée.
Adaptateur de tige de robinet
Ensembles de poignées
Thermostatique
Valve
Robinet de contrôle de volume
Kohler Co. Français-5 1041504-2-E

Installer l’ensemble de poignée (cont.)
Pour ajuster, retirer l’ensemble de la poignée et l’adaptateur de
tige de valve.
Repositionner l’adaptateur à cannelures.
Réinstaller l’ensemble de poignée et l’adaptateur de la tige de
valve.
Vérifier l’alignement.
Répéter jusqu’à ce que l’alignement de la poignée soit satisfaisant.
1041504-2-E Français-6 Kohler Co.

3. Installer la garniture
REMARQUE : Si la garniture K-T10422 est installée, procéder à la
section ″Installer la garniture K-T10422 de ce guide.
Presser fermement les adaptateurs de tige de valve dans chacune
d’elles.
Sécuriser les adaptateurs de la tige de valve à la valve avec des
vis de longueur correcte, telle que sélectionnée dans la section
″Installer les adaptateurs de tige de valve″de ce guide.
Visser les deux montants filetés dans les orifices de la valve.
Placer l’ensemble de plaque avant sur les montants filetés.
REMARQUE : Si l’ensemble de la plaque avant ne repose pas à plat
sur la surface du mur, desserrer les écrous et ajuster les montants
filetés puis serrer les écrous. La distance maximum entre les
montants filetés du mur est de 7/16″(1,11 cm).
Inspecter visuellement l’ensemble de plaque d’étanchéité avant
pour s’assurer que le joint de mousse couvre complètement
l’ouverture du mur. Le cas échéant, arrêter l’installation et réparer
l’ouverture du mur.
Placer l’applique contre le mur. L’orifice du drain dans l’applique
devrait faire face vers le bas en position 6 heures.
Valve thermostatique
Adaptateur de tige de robinet
Mur fini
Ensemble de plaque avant
Applique
Vis
Montants de fixation filetés
Écrous
Ensemble
de poignée
Kohler Co. Français-7 1041504-2-E

Installer la garniture (cont.)
Visser les ensembles de poignée sur l’embout de l’ensemble de la
plaque avant pour sécuriser l’applique en place. L’ensemble de la
poignée du contrôle de volume (supérieur) devrait être en
position 12 heures. L’ensemble de la poignée de valve
thermostatique (inférieur) devrait être en position 6 heures.
REMARQUE : Si la poignée ne s’engage pas dans la valve ou que
l’applique ne se serre pas contre le mur, replacer l’adaptateur de la
tige de valve avec un adaptateur de longueur appropriée.
1041504-2-E Français-8 Kohler Co.

4. Installer la garniture - K-T10422
Presser fermement les adaptateurs de tige de valve sur chacune
des tiges de valves.
Sécuriser les adaptateurs de la tige de valve à cette dernière avec
des vis de longueur correcte, telle que sélectionnée dans la section
″Installer les adaptateurs de tige de valve″de ce guide.
Visser les deux montants filetés dans les orifices de la valve.
Placer l’ensemble de plaque avant sur les montants filetés.
REMARQUE : Si l’ensemble de la plaque avant ne repose pas à plat
sur la surface du mur, desserrer les écrous et ajuster les montants
filetés puis serrer à nouveau les écrous. La distance maximum entre
les montants filetés du mur est de 7/16″(1,11 cm).
Inspecter l’ensemble de plaque d’étanchéité avant pour assurer
que le joint de mousse couvre complètement l’ouverture du mur.
Le cas échéant, arrêter l’installation et réparer l’ouverture du mur.
Placer l’applique contre le mur. L’orifice du drain dans l’applique
devrait faire face vers le bas en position 6 heures.
Visser les anneaux de l’adaptateur sur l’embout de l’ensemble de
la plaque avant.
Placer les ensembles de poignée contre l’applique en alignant les
chevilles dans l’ensemble de poignée avec les orifices de
l’applique. S’assurer que les orifices de vis de serrage soient vers
le bas.
Adaptateur de tige de robinet
Ensemble
de poignée
Contrôle volume
Vis de retenue
Applique
Valve
thermostatique Vis
Vis
Ensemble de plaque avant
Montants de fixation filetés
Écrous
Anneau d'adaptateur
Kohler Co. Français-9 1041504-2-E

Installer la garniture - K-T10422 (cont.)
REMARQUE : La poignée du contrôle de volume devrait être en
position 12 heures. L’ensemble de la poignée de valve
thermostatique devrait être en position 6 heures.
Serrer les vis de retenue à l’aide d’une clé hexagonale. S’assurer
que les ensembles de poignée soient serrés contre l’applique.
1041504-2-E Français-10 Kohler Co.
