Kohler K-3099 User manual

Installation Guide
Undercounter Stainless Steel Sinks
K-3099, K-3146, K-3147,
K-3148, K-3150, K-3163,
K-3164, K-3165, K-3166,
K-3168, K-3171, K-3174,
K-3177, K-3180, K-3181,
K-3182, K-3183, K-3184,
K-3185, K-3186, K-3197,
K-3325, K-3330, K-3331,
K-3332, K-3333, K-3334,
K-3335, K-3336, K-3337,
K-3338, K-3339, K-3340,
K-3341, K-3343, K-3345,
K-3350, K-3351, K-3352,
K-3353, K-3354, K-3355,
K-3356, K-3359, K-3376
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
1019948-2-D

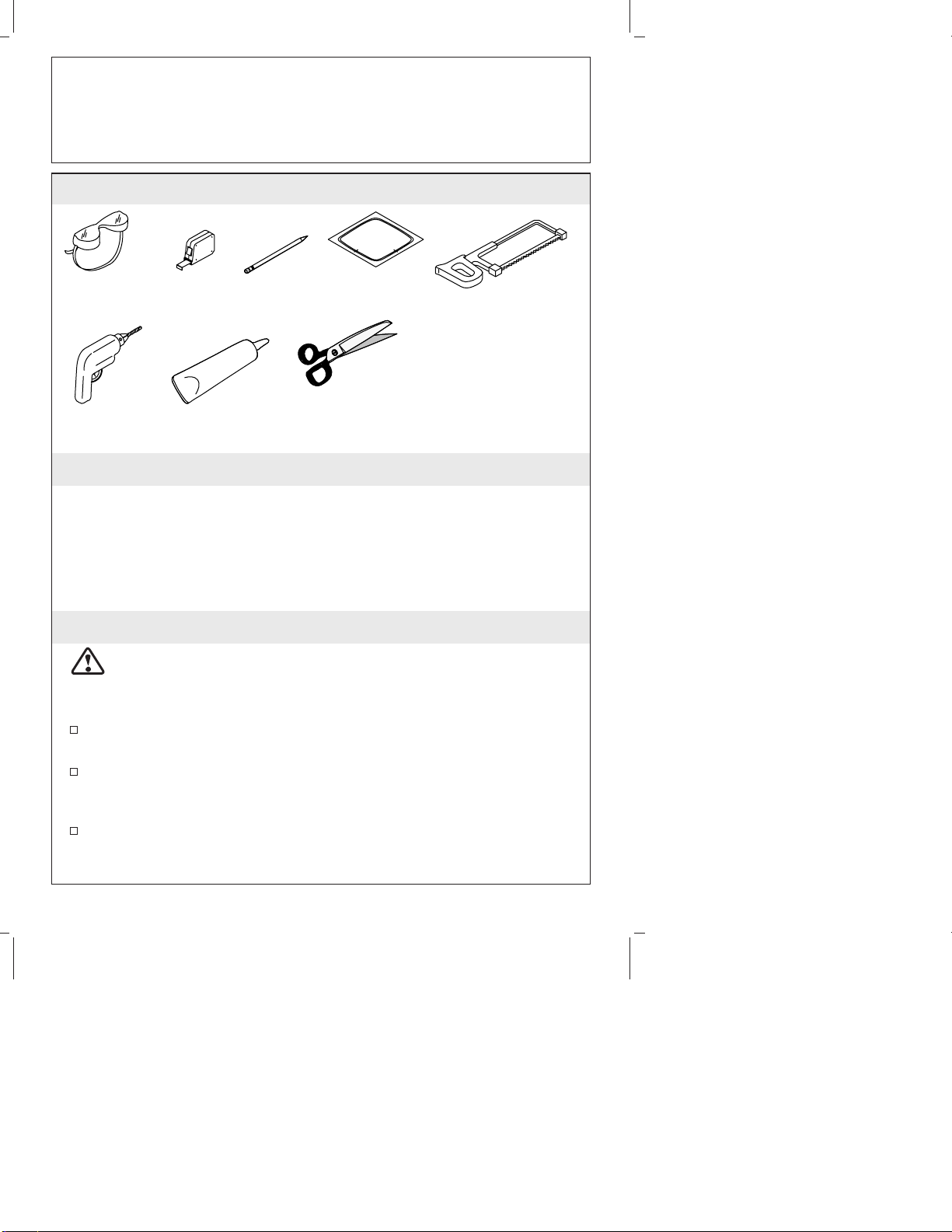

Tools and Materials
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.
Before You Begin
WARNING: Risk of personal injury. Metal surfaces are sharp
and can cause severe cuts. Use gloves and handle sink edges
carefully.
Observe all local plumbing and building codes.
Prior to installation, unpack the new sink and inspect it for
damage. Return the sink to its protective carton until you are
ready to install it.
Inspect the drain and supply tubing. Replace if necessary.
Due to the nature of undercounter installations, Kohler Co.
recommends that undercounter sink installations be performed by
trained and experienced installers.
Install so future removal from underneath the countertop is
possible without damaging the countertop.
For multiple bowl installations, a minimum distance of 2-3/16″
(5.6 cm) is required between the bowls. Any required support
should be determined by the countertop supplier.
Pencil
Drill Scissors
Hacksaw
Sealant
Template
(supplied)
Tape
Measure
Safety
Glasses Plus:
• 1/2" or larger drill bit
• Hole saw 1-3/8"
• Gloves
• Jigsaw
1019948-2-D 2 Kohler Co.

1. Preparation
Install the water supplies and drain piping according to the
roughing-in information.
NOTE: You may require different, more specialized tools to install
this sink to countertop materials other than wood or wood
composites.
NOTE: For multiple bowl installations of single basin sinks, a
minimum distance of 2-3/16″(5.6 cm) is required between bowls.
Any required support should be determined by the countertop
supplier.
Cut along the inside of the template line where indicated for the
countertop opening.
Position the template on the countertop. Check for adequate
clearance between the sink, faucet, backsplash and cabinet.
Trace around the template on the countertop with a pencil.
Centerlines are provided to help align the opening.
Locate the faucet hole centerlines on the countertop. Faucet
centerline clearance from the top of the cut-out must be 2-3/8″(6
cm) minimum for a No-Reveal sink and 1-3/4″(4.4 cm) minimum
for a Reveal sink.
Cutting Line
C
L of the Faucet
No Reveal Mounting
Reveal Mounting
Countertop
Sink
Countertop
Sink
Mounting
Bracket
Mounting
Bracket
Fastener (Not
Furnished)
Sealant (Not
Furnished)
Sealant (Not
Furnished)
"X"
See centerline
table.
Template
Fastener (Not Furnished)
Kohler Co. 3 1019948-2-D

2. Faucet Centerline Table
Value for ″X″
(inches)
Model Reveal
Cutout No- Reveal
Cutout
Notes
K-3325 N/A 2-3/8″
(6 cm)
K-3330 N/A 2-3/8″
(6 cm)
K-3331 N/A 2-3/8″
(6 cm)
K-3332 N/A 2-3/8″
(6 cm)
K-3333 N/A 2-3/8″
(6 cm)
K-3334 N/A 2-3/8″
(6 cm)
K-3335 N/A 2-3/8″
(6 cm)
K-3336 N/A 2-3/8″
(6 cm)
K-3337 N/A 2-3/8″
(6 cm)
K-3338 N/A 2-3/8″
(6 cm)
K-3339 N/A 2-3/8″
(6 cm)
K-3340 N/A 2-3/8″
(6 cm)
K-3341 N/A 2-3/8″
(6 cm)
K-3350 1-5/8″
(4.1 cm) 2-3/8″ (6 cm)
K-3351 1-5/8″
(4.1 cm) 2-3/8″ (6 cm)
K-3352 1-5/8″
(4.1 cm) 2-3/8″ (6 cm)
K-3353 1-5/8″
(4.1 cm) 2-3/8″ (6 cm) Measure from smaller basin
K-3354 1-5/8″
(4.1 cm) 2-3/8″ (6 cm) Measure from smaller basin
K-3355 1-5/8″
(4.1 cm) 2-3/8″ (6 cm) Measure from smaller basin
1019948-2-D 4 Kohler Co.

Faucet Centerline Table (cont.)
Value for ″X″
(inches)
Model Reveal
Cutout No- Reveal
Cutout
Notes
K-3356 1-5/8″
(4.1 cm) 2-3/8″ (6 cm) Measure from smaller basin
K-3180 1-5/8″
(4.1 cm) 2-3/8″ (6 cm)
K-3181 1-5/8″
(4.1 cm) 2-3/8″ (6 cm) Measure from smaller basin
K-3182 1-5/8″
(4.1 cm) 2-3/8″ (6 cm)
K-3183 1-5/8″
(4.1 cm) 2-3/8″ (6 cm)
K-3184 1-5/8″
(4.1 cm) 2-3/8″ (6 cm)
K-3376 1-5/8″
(4.1 cm) 2-3/8″ (6 cm)
K-3146 N/A N/A Faucet hole location shown on
cutout template
K-3147 N/A N/A Faucet hole location shown on
cutout template
K-3185 N/A N/A Faucet hole location shown on
cutout template
K-3186 N/A N/A Faucet hole location shown on
cutout template
K-3148 N/A N/A Faucet hole location shown on
cutout template
K-3197 N/A N/A Faucet hole location shown on
cutout template
K-3099 N/A N/A Faucet hole location shown on
cutout template
K-3099-L N/A N/A Faucet hole location shown on
cutout template
K-3359 N/A N/A Faucet hole location shown on
cutout template
K-3359-L N/A N/A Faucet hole location shown on
cutout template
K-3163 N/A 2-3/8″
(6 cm)
Kohler Co. 5 1019948-2-D

Faucet Centerline Table (cont.)
Value for ″X″
(inches)
Model Reveal
Cutout No- Reveal
Cutout
Notes
K-3164 N/A 2-3/8″
(6 cm)
K-3351-L 1-5/8″
(4.1 cm) 2-3/8″ (6 cm)
K-3171 1-5/8″
(4.1 cm) 2-3/8″ (6 cm)
K-3174 1-5/8″
(4.1 cm) 2-3/8″ (6 cm)
K-3174-L 1-5/8″
(4.1 cm) 2-3/8″ (6 cm)
K-3352-L 1-5/8″
(4.1 cm) 2-3/8″ (6 cm)
K-3177 1-5/8″
(4.1 cm) 2-3/8″ (6 cm) Measure from smaller basin
K-3353-L 1-5/8″
(4.1 cm) 2-3/8″ (6 cm) Measure from smaller basin
K-3177-L 1-5/8″
(4.1 cm) 2-3/8″ (6 cm) Measure from smaller basin
K-3150 1-5/8″
(4.1 cm) 2-3/8″ (6 cm) Measure from smaller basin
K-3354-L 1-5/8″
(4.1 cm) 2-3/8″ (6 cm) Measure from smaller basin
K-3150-L 1-5/8″
(4.1 cm) 2-3/8″ (6 cm) Measure from smaller basin
K-3355-L 1-5/8″
(4.1 cm) 2-3/8″ (6 cm) Measure from smaller basin
K-3356-L 1-5/8″
(4.1 cm) 2-3/8″ (6 cm) Measure from smaller basin
K-3165 1-5/8″
(4.1 cm) 2-3/8″ (6 cm) Measure from smaller basin
K-3166 1-5/8″
(4.1 cm) 2-3/8″ (6 cm) Measure from smaller basin
K-3166-L 1-5/8″
(4.1 cm) 2-3/8″ (6 cm) Measure from smaller basin
K-3168 1-5/8″
(4.1 cm) 2-3/8″ (6 cm)
1019948-2-D 6 Kohler Co.

Faucet Centerline Table (cont.)
Value for ″X″
(inches)
Model Reveal
Cutout No- Reveal
Cutout
Notes
K-3168-L 1-5/8″
(4.1 cm) 2-3/8″ (6 cm)
Kohler Co. 7 1019948-2-D

3. Install the Sink
WARNING: Risk of personal injury. Metal surfaces are sharp
and can cause severe cuts. Use gloves and handle sink edges
carefully.
CAUTION: Risk of product damage. Do not cut, drill, or sand
the countertop while it is positioned over the fixture.
Cut out the opening by carefully following the pencil line traced
from the template.
For laminate-type countertops, make sure all exposed
non-laminated surfaces located near the cut-out area are finished
and sealed to prevent damage from water absorption.
Drill the required faucet holes and install the faucet to the
countertop according to the manufacturer’s instructions.
Equally space the required number of mounting brackets and
locate the mounting holes on the underside of the countertop
(find model number below for required number of brackets).
•Requires four mounting brackets: K-3339.
•Requires eight mounting brackets: K-3146, K-3147, K-3164,
K-3184, K-3331, K-3333, K-3336, K-3337, K-3338, K-3343, and
K-3345.
•Requires 10 mounting brackets: K-3182, K-3186, K-3163, and
K-3334.
•Requires 12 mounting brackets: K-3325, K-3332, K-3335, and
K-3340.
1-3/8" (3.5 cm)
Insert (Not Furnished)
Edge
Countertop
Opening
Sink - BottomView
Turn the brackets so they
fit over the sink rim.
Countertop Opening - Bottom View
Mounting
Bracket
Fastener (Not Furnished)
1019948-2-D 8 Kohler Co.

Install the Sink (cont.)
•Requires 16 mounting brackets: K-3099, K-3099-L, K-3148,
K-3150, K-3150-L, K-3165, K-3166, K-3166-L, K-3168, K-3168-L,
K-3171, K-3174, K-3174-L, K-3177, K-3177-L, K-3180, K-3181,
K-3183, K-3185, K-3197, K-3350, K-3351, K-3351-L, K-3352,
K-3352-L, K-3353, K-3353-L, K-3354, K-3354-L, K-3355, K-3355-L,
K-3356, K-3356-L, K-3359 K-3359-L and K-3376.
•The type of fastener is dependent upon the countertop material
and should be recommended by a countertop supplier.
Turn the clamps parallel to the opening to allow for easy
installation of the sink.
Clean all residue from the top of the sink rim. Clean the
underside of the countertop around the cut-out area, making sure
the surface is smooth and free of defects.
Apply a generous bead of silicone or latex sealant to the rim of
the sink, near the inside edge.
Position and align the sink with the opening in the countertop.
Rotate the mounting brackets over the sink rim and tighten until
snug.
Check the alignment of the sink with the cut-out and tighten the
fasteners.
Optional: Apply a bead of high-quality sealant between the
countertop and the top of the sink rim.
Immediately wipe away any excess sealant, and fill any voids as
needed.
Allow the sealant to cure for at least 30 minutes before
proceeding.
Install the garbage disposal, if desired. Follow the manufacturer’s
instructions.
Connect and tighten the trap to the strainer, and complete the
water supply connections to the faucet according to the
instructions packed with the faucet.
Run water into the sink and check for leaks.
Clean up with a non-abrasive cleaner.
Kohler Co. 9 1019948-2-D

Guide d’installation
Éviers sous comptoir en acier inoxydable
Outils et matériaux
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de
téléphone et notre adresse du site internet sont au verso. Merci encore
d’avoir choisi la compagnie Kohler.
Avant de commencer
AVERTISSEMENT : Risque de blessure corporelle. Les surfaces
métalliques ont des bords tranchants et peuvent provoquer de
graves coupures. Porter des gants et manipuler les bords de
l’évier avec précaution.
Respecter tous les codes de plomberie et de bâtiment locaux.
Avant l’installation, déballer le nouvel évier et l’examiner pour en
déceler tout dommage. Remettre l’évier dans son emballage
jusqu’à être prêt à l’installer.
Inspecter le drain et la tuyauterie d’alimentation. Remplacer si
nécessaire.
Crayon
à papier
Perceuse Ciseaux
Scie à métaux
Matériau
d'étanchéité
Plan (fourni)
Mètre
ruban
Lunettes de
protection Plus:
• Mêche de 1/2" (1,3 cm)
ou plus large
• Trou de scie de 1-3/8"
• Gants
• Scie sauteuse
Kohler Co. Français-1 1019948-2-D

Avant de commencer (cont.)
Vu la nature particulière d’installation sous comptoir, Kohler Co.
recommande que l’installation des éviers sous comptoir soit
effectuée par des installateurs formés et qualifiés.
Installer de façon à ce qu’un démontage futur d’en dessous du
comptoir soit possible sans endommager celui-ci.
Pour l’installation de bacs multiples, une distance minimum de
2-3/16″(5,6 cm) est requise entre les bacs. Tout support nécessaire
devrait être déterminé par le fournisseur du comptoir.
Kohler Co. Français-2 1019948-2-D

1. Préparation
Installer les alimentations d’eau et tuyauterie du drain selon
l’information du plan de raccordement.
REMARQUE : Des outils plus spécialisés pour installer cet évier sur
un comptoir autre qu’en bois ou en bois de synthèse peuvent être
requis.
REMARQUE : Pour des installations de cuves multiples d’éviers à
bassin unique, une distance minimum de 2-3/16″(5,6 cm) est
requise entre chaque cuve. Tout support nécessaire devrait être
déterminé par le fournisseur du comptoir.
Découper le long de la ligne intérieure du gabarit pour
l’ouverture du comptoir.
Placer le gabarit sur le comptoir. Vérifier l’espacement adéquat
entre l’évier, le robinet le dosseret et le meuble.
Tracer au crayon le pourtour du comptoir. Les lignes centrales
sont faites pour aider à aligner l’ouverture.
Localiser les axes de l’orifice du robinet sur le comptoir. Le
dégagement de l’axe central du robinet du côté supérieur de la
découpe doit être d’un minimum de 2-3/8″(6 cm) pour un évier
Standard et d’un minimum de 1-3/4″(4,4 cm) pour un évier à
rebord exposé.
Ligne de
découpe
Ligne centrale
du robinet
Montage rebord standard
Montage rebord exposé
Comptoir
Évier
Comptoir
Évier
Support de
montage
Support de
montage
Mastic (Non
fourni)
Mastic (Non
fourni)
"X"
Voir table ligne
centrale.
Plan
Attache (Non fournie)
Attache (Non fournie)
1019948-2-D Français-3 Kohler Co.

2. Table d’axe central de robinet
Valeur pour ″X″
(centimètres)
Modèle Découpe
avec
rebord
Découpe
sans
rebord
Remarques
K-3325 N/A 2-3/8″
(6 cm)
K-3330 N/A 2-3/8″
(6 cm)
K-3331 N/A 2-3/8″
(6 cm)
K-3332 N/A 2-3/8″
(6 cm)
K-3333 N/A 2-3/8″
(6 cm)
K-3334 N/A 2-3/8″
(6 cm)
K-3335 N/A 2-3/8″
(6 cm)
K-3336 N/A 2-3/8″
(6 cm)
K-3337 N/A 2-3/8″
(6 cm)
K-3338 N/A 2-3/8″
(6 cm)
K-3339 N/A 2-3/8″
(6 cm)
K-3340 N/A 2-3/8″
(6 cm)
K-3341 N/A 2-3/8″
(6 cm)
K-3350 1-5/8″
(4,1 cm) 2-3/8″ (6 cm)
K-3351 1-5/8″
(4,1 cm) 2-3/8″ (6 cm)
K-3352 1-5/8″
(4,1 cm) 2-3/8″ (6 cm)
K-3353 1-5/8″
(4,1 cm) 2-3/8″ (6 cm) Mesurer à partir duplus petit bassin
K-3354 1-5/8″
(4,1 cm) 2-3/8″ (6 cm) Mesurer à partir duplus petit bassin
Kohler Co. Français-4 1019948-2-D

Table d’axe central de robinet (cont.)
Valeur pour ″X″
(centimètres)
Modèle Découpe
avec
rebord
Découpe
sans
rebord
Remarques
K-3355 1-5/8″
(4,1 cm) 2-3/8″ (6 cm) Mesurer à partir duplus petit bassin
K-3356 1-5/8″
(4,1 cm) 2-3/8″ (6 cm) Mesurer à partir du plus petit bassin
K-3180 1-5/8″
(4,1 cm) 2-3/8″ (6 cm)
K-3181 1-5/8″
(4,1 cm) 2-3/8″ (6 cm) Mesurer à partir du plus petit bassin
K-3182 1-5/8″
(4,1 cm) 2-3/8″ (6 cm)
K-3183 1-5/8″
(4,1 cm) 2-3/8″ (6 cm)
K-3184 1-5/8″
(4,1 cm) 2-3/8″ (6 cm)
K-3376 1-5/8″
(4,1 cm) 2-3/8″ (6 cm)
K-3146 N/A N/A Emplacement de l’orifice du
robinet illustré sur le plan de
découpe
K-3147 N/A N/A Emplacement de l’orifice du
robinet illustré sur le plan de
découpe
K-3185 N/A N/A Emplacement de l’orifice du
robinet illustré sur le plan de
découpe
K-3186 N/A N/A Emplacement de l’orifice du
robinet illustré sur le plan de
découpe
K-3148 N/A N/A Emplacement de l’orifice du
robinet illustré sur le plan de
découpe
K-3197 N/A N/A Emplacement de l’orifice du
robinet illustré sur le plan de
découpe
K-3099 N/A N/A Emplacement de l’orifice du
robinet illustré sur le plan de
découpe
1019948-2-D Français-5 Kohler Co.

Table d’axe central de robinet (cont.)
Valeur pour ″X″
(centimètres)
Modèle Découpe
avec
rebord
Découpe
sans
rebord
Remarques
K-3099-L N/A N/A Emplacement de l’orifice du
robinet illustré sur le plan de
découpe
K-3359 N/A N/A Emplacement de l’orifice du
robinet illustré sur le plan de
découpe
K-3359-L N/A N/A Emplacement de l’orifice du
robinet illustré sur le plan de
découpe
K-3163 N/A 2-3/8″
(6 cm)
K-3164 N/A 2-3/8″
(6 cm)
K-3351-L 1-5/8″
(4,1 cm) 2-3/8″ (6 cm)
K-3171 1-5/8″
(4,1 cm) 2-3/8″ (6 cm)
K-3174 1-5/8″
(4,1 cm) 2-3/8″ (6 cm)
K-3174-L 1-5/8″
(4,1 cm) 2-3/8″ (6 cm)
K-3352-L 1-5/8″
(4,1 cm) 2-3/8″ (6 cm)
K-3177 1-5/8″
(4,1 cm) 2-3/8″ (6 cm) Mesurer à partir du plus petit bassin
K-3353-L 1-5/8″
(4,1 cm) 2-3/8″ (6 cm) Mesurer à partir du plus petit bassin
K-3177-L 1-5/8″
(4,1 cm) 2-3/8″ (6 cm) Mesurer à partir du plus petit bassin
K-3150 1-5/8″
(4,1 cm) 2-3/8″ (6 cm) Mesurer à partir du plus petit bassin
K-3354-L 1-5/8″
(4,1 cm) 2-3/8″ (6 cm) Mesurer à partir du plus petit bassin
K-3150-L 1-5/8″
(4,1 cm) 2-3/8″ (6 cm) Mesurer à partir du plus petit bassin
K-3355-L 1-5/8″
(4,1 cm) 2-3/8″ (6 cm) Mesurer à partir du plus petit bassin
Kohler Co. Français-6 1019948-2-D

Table d’axe central de robinet (cont.)
Valeur pour ″X″
(centimètres)
Modèle Découpe
avec
rebord
Découpe
sans
rebord
Remarques
K-3356-L 1-5/8″
(4,1 cm) 2-3/8″ (6 cm) Mesurer à partir du plus petit bassin
K-3165 1-5/8″
(4,1 cm) 2-3/8″ (6 cm) Mesurer à partir du plus petit bassin
K-3166 1-5/8″
(4,1 cm) 2-3/8″ (6 cm) Mesurer à partir du plus petit bassin
K-3166-L 1-5/8″
(4,1 cm) 2-3/8″ (6 cm) Mesurer à partir du plus petit bassin
K-3168 1-5/8″
(4,1 cm) 2-3/8″ (6 cm)
K-3168-L 1-5/8″
(4,1 cm) 2-3/8″ (6 cm)
1019948-2-D Français-7 Kohler Co.

3. Installer l’évier
AVERTISSEMENT : Risque de blessure corporelle. Les surfaces
métalliques ont des bords tranchants et peuvent provoquer de
graves coupures. Porter des gants et manipuler les bords de
l’évier avec précaution.
ATTENTION : Risque d’endommagement du produit. Ne pas
couper, percer ou poncer le plan de travail s’il est sur l’évier.
Découper l’ouverture en suivant soigneusement la ligne tracée au
crayon du gabarit.
Pour les comptoirs de type stratifié, s’assurer que toutes les
surfaces exposées et non stratifiées situées près de l’ouverture
soient finies et étanches, afin d’éviter tout absorption d’eau.
Percer les orifices requis pour le robinet et assembler le robinet au
comptoir selon les instructions du fabricant.
Espacer de manière égale les supports de fixation, et localiser les
orifices de montage en dessous du comptoir (veuillez trouver le
numéro du modèle ci-dessous pour le nombre de supports de
fixation requis).
•Nécessite quatre supports de fixation: K-3339
•Nécessite huit supports de fixation: K-3146, K-3147, K-3164,
K-3184, K-3331, K-3333, K-3336, K-3337, K-3338, K-3343, et K-3345.
•Nécessite 10 supports de fixation: K-3182, K-3186, K-3163, et
K-3334.
•Nécessite 12 supports de fixation: K-3325, K-3332, K-3335, et
K-3340.
1-3/8" (3,5 cm)
Insertion (Non fournie)
Rebord de
l'ouverture
du comptoir
Évier -Vue de dessous
Tourner les montants de manière à ce
qu'ils s'ajustent sur le rebord de l'évier.
Ouverture du comptoir -
Vue de dessous Support de
montage
Attache (Non fournie)
Kohler Co. Français-8 1019948-2-D

Installer l’évier (cont.)
•Nécessite 16 supports de fixation: K-3099, K-3099-L, K-3148,
K-3150, K-3150-L, K-3165, K-3166, K-3166-L, K-3168, K-3168-L,
K-3171, K-3174, K-3174-L, K-3177, K-3177-L, K-3180, K-3181,
K-3183, K-3185, K-3197, K-3350, K-3351, K-3351-L, K-3352,
K-3352-L, K-3353, K-3353-L, K-3354, K-3354-L, K-3355, K-3355-L,
K-3356, K-3356-L, K-3359 K-3359-L et K-3376.
•Le type de fixation dépend du matériau du comptoir et devrait
être recommandé par un fournisseur de comptoir.
Pivoter les pinces de façon parallèle à l’ouverture, à fin de
faciliter l’installation de l’évier.
Nettoyer tous les résidus du rebord supérieur de l’évier. Nettoyer
autour de l’ouverture de la partie inférieure du comptoir et
vérifier que la surface soit lisse et sans défaut.
Appliquer généreusement du mastic à la silicone ou du latex au
rebord de l’évier, près du bord intérieur.
Positionner et aligner l’évier sur l’ouverture du comptoir.
Pivoter les supports de montage sur le rebord de l’évier et bien
serrer.
Vérifier l’alignement de l’évier avec la découpe et serrer les
fixations.
Optionnel: Appliquer du mastic d’étanchéité sous le comptoir du
rebord de l’évier et le dessus de la garniture de l’évier.
Essuyer immédiatement tout excès de matériau d’étanchéité et
combler tout vide au besoin.
Laisser prendre le mastic pendant au moins 30 minutes avant de
continuer.
Installer un broyeur de déchets, si désiré. Suivre les instructions
du fabricant.
Connecter et bien fixer le siphon à la crépine, et terminer les
connexions d’alimentation d’eau au robinet selon les instructions
emballées avec ce dernier.
Laisser couler l’eau dans l’évier et vérifier s’il y a des fuites.
Nettoyer avec un agent nettoyant non abrasif.
1019948-2-D Français-9 Kohler Co.

Guía de instalación
Fregaderos de acero inoxidable bajo el
mostrador
Herramientas y materiales
Gracias por elegir los productos de Kohler
Apreciamos su elección por la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestra página web se
encuentran en la última página. Gracias nuevamente por escoger a
Kohler.
Antes de comenzar
ADVERTENCIA: Riesgo de lesiones personales. Las superficies
metálicas tienen bordes cortantes y pueden producir graves
cortes. Utilice guantes y tenga cuidado con los bordes del
fregadero.
Cumpla con todos los códigos locales de plomería y de
construcción.
Antes de la instalación, desembale el fregadero nuevo y verifique
que no esté dañado. Coloque el fregadero en la caja como
protección hasta el momento de la instalación.
Examine las tuberías de suministro y de desagüe. Reemplácelas
de ser necesario.
Lápiz
Taladro Tijeras
Sierra para metales
Sellador
Plantilla
(incluida)
Cinta
métrica
Lentes de
seguridad Más:
• Broca de 1/2" o mayor
• Serrucho de calar de
1-3/8"
• Guantes
• Sierra caladora
eléctrica
Kohler Co. Español-1 1019948-2-D

Antes de comenzar (cont.)
Debido al carácter de las instalaciones bajo el mostrador, la
empresa Kohler recomienda que las mismas sean realizadas por
un personal calificado y con experiencia.
Realice la instalación de manera que en el futuro se pueda
desmontar por debajo del mostrador sin causar daños.
Para las instalaciones de varias piletas, es necesario dejar una
distancia mínima de 2-3/16″(5,6 cm) entre las piletas. El
distribuidor del mostrador deberá determinar los soportes
necesarios.
1019948-2-D Español-2 Kohler Co.
