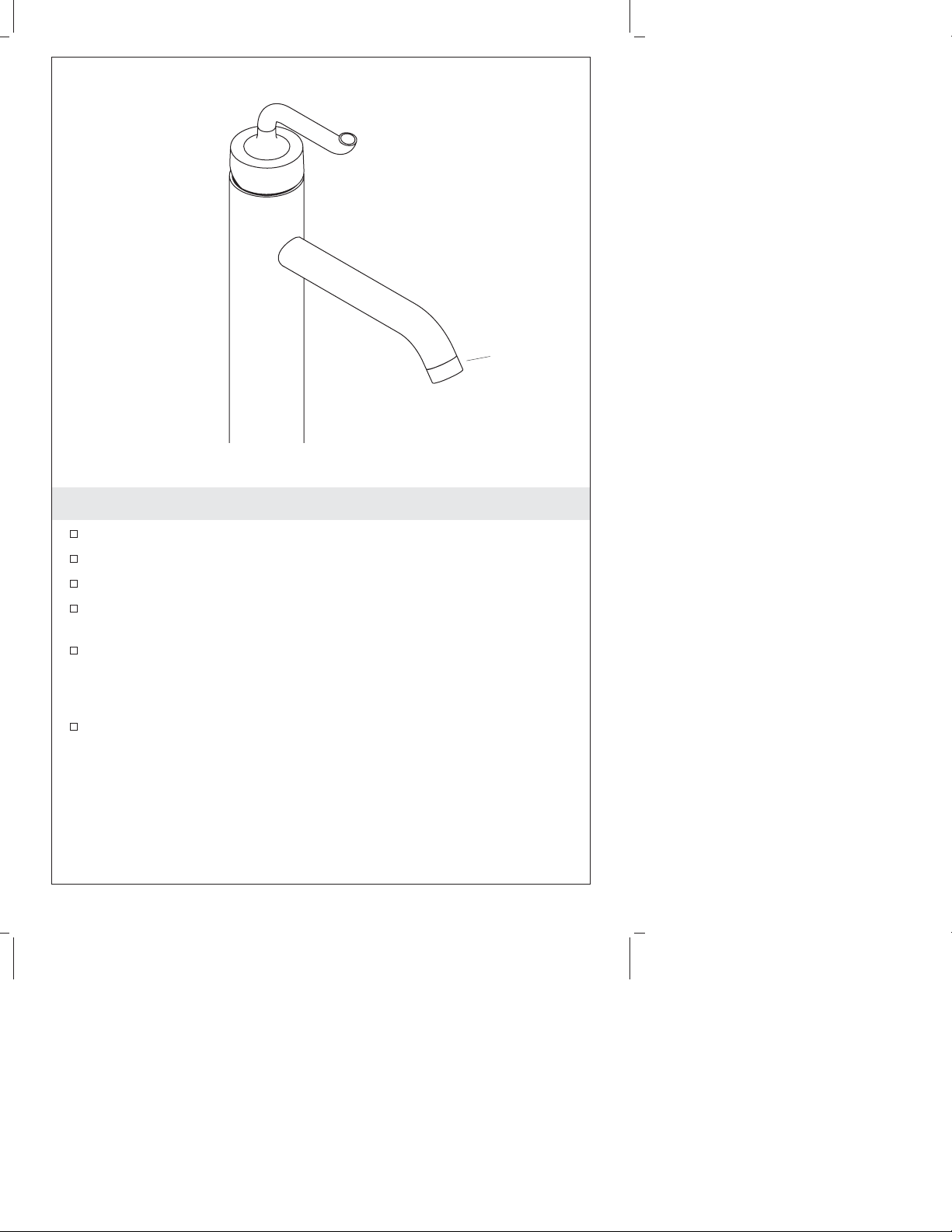

Kohler K-14402 User manual

Installation Guide
Single-Control Lavatory Faucet
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page ″Français-1″
Español, página ″Español-1″
K-14402 K-14404
1032026-2-D

Tools and Materials
Before You Begin
Observe all local plumbing and building codes.
Shut off the main water supply.
Inspect the supply tubing for damage. Replace as necessary.
If possible, install this faucet to the lavatory before installing the
lavatory.
Kohler Co. reserves the right to make revisions in the design of
faucets without notice, as specified in the Price Book.
Adjustable
Wrench Thread Sealant Plumbers Putty
Hex
Wrench
1032026-2-D 2 Kohler Co.

1. Install the Faucet
Apply plumbers putty or other sealant to the underside of the
escutcheon according to the manufacturer’s instructions.
Feed the faucet supply inlets through the faucet hole of the
lavatory, then position the faucet. Slide the bracket and washer
over the stud and tighten the nut to secure.
Proceed to the installation instructions for your particular drain
style.
Nut
Bracket
Lavatory
Stud
Supply Inlet
Washer
Escutcheon
Nut
Bracket
Washer
Apply Plumbers
Putty.
Stud
Supply Inlet
Escutcheon
Apply Plumbers
Putty.
Kohler Co. 3 1032026-2-D

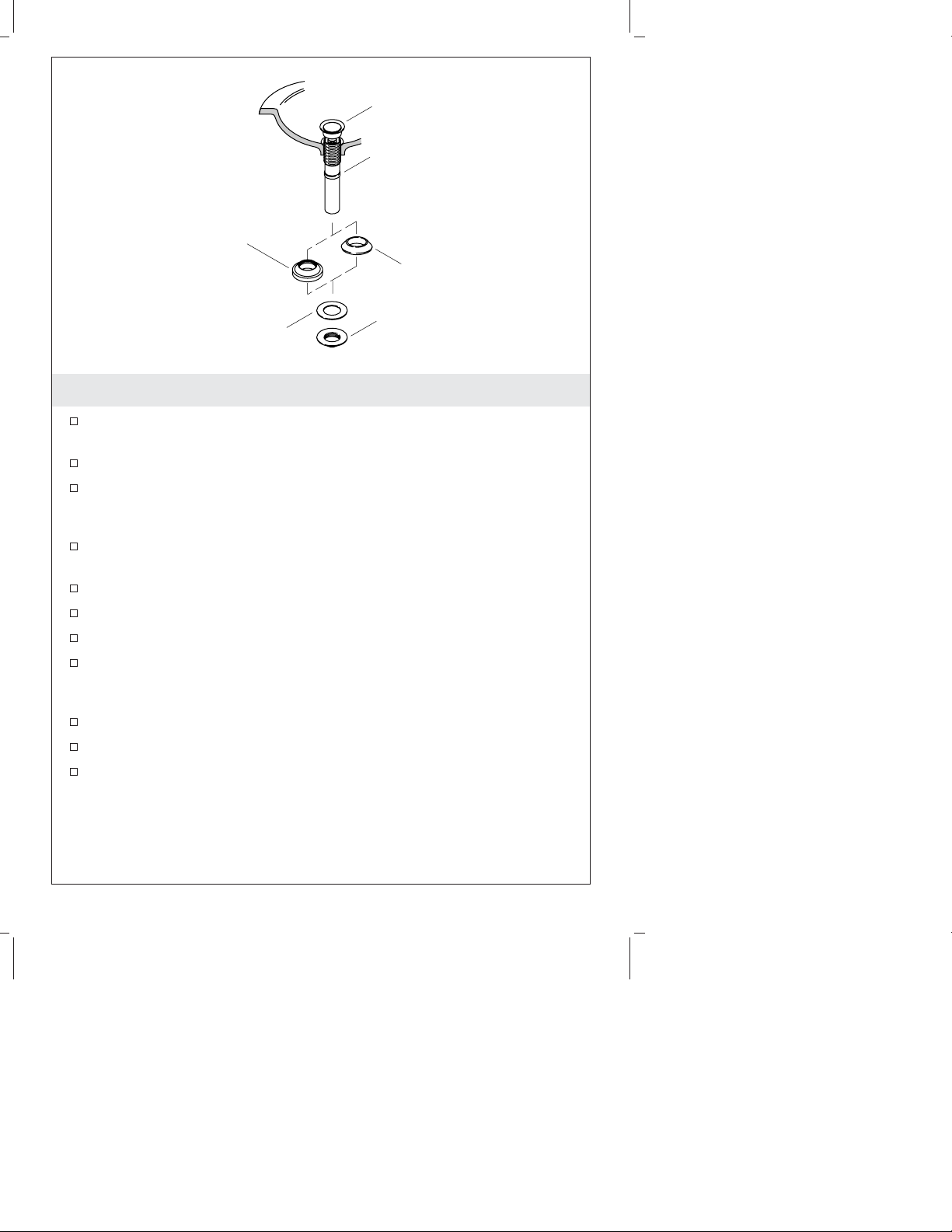

2. Install the Touch-Activated Drain
If present, remove the protective plastic cap from the drain and
discard.
Remove the nut, washer, and gasket from the drain body.
Apply a bead of plumbers putty or other sealant around the
underside of the flange according to the sealant manufacturer’s
instructions.
For drains with metal stoppers: Close the drain and rotate the
drain body until the logo is positioned horizontally.
Insert the drain into the drain hole and press into place.
Slide the gasket (tapered side up) onto the drain body.
Slide the washer over the threads on the drain body.
Thread the nut up the drain body until snug against the
underside of the lavatory. Use care not to rotate the drain while
tightening the nut.
Using a wrench, tighten the nut.
Remove any excess putty or sealant.
Connect the P-trap to the drain body.
Washer
Flange
Drain Body
Nut
Tapered Gasket
Thick Tapered Gasket
(for thin-walled vessel style
lavatory installations)
1032026-2-D 4 Kohler Co.

Install the Pop-Up Drain
Remove the protective cover from the flange.
Apply a ring of plumbers putty or other sealant to the underside
of the flange according to the putty manufacturer’s instructions.
Assemble the nut, flat washer, and tapered gasket (tapered side
up) fully onto the body.
From the underside of the fixture, insert the drain body up into
the drain hole.
From the top of the fixture, securely hand tighten the flange onto
the drain body.
Make sure the drain body seal hole is facing the back of the
fixture, and securely tighten the nut.
Remove any excess putty or sealant.
Apply plumbers putty.
Flange
Tapered Gasket
Washer
Nut
Drain Body
Fixture
Thick Tapered Gasket
(for thin-walled vessel style
lavatory installations)
Kohler Co. 5 1032026-2-D

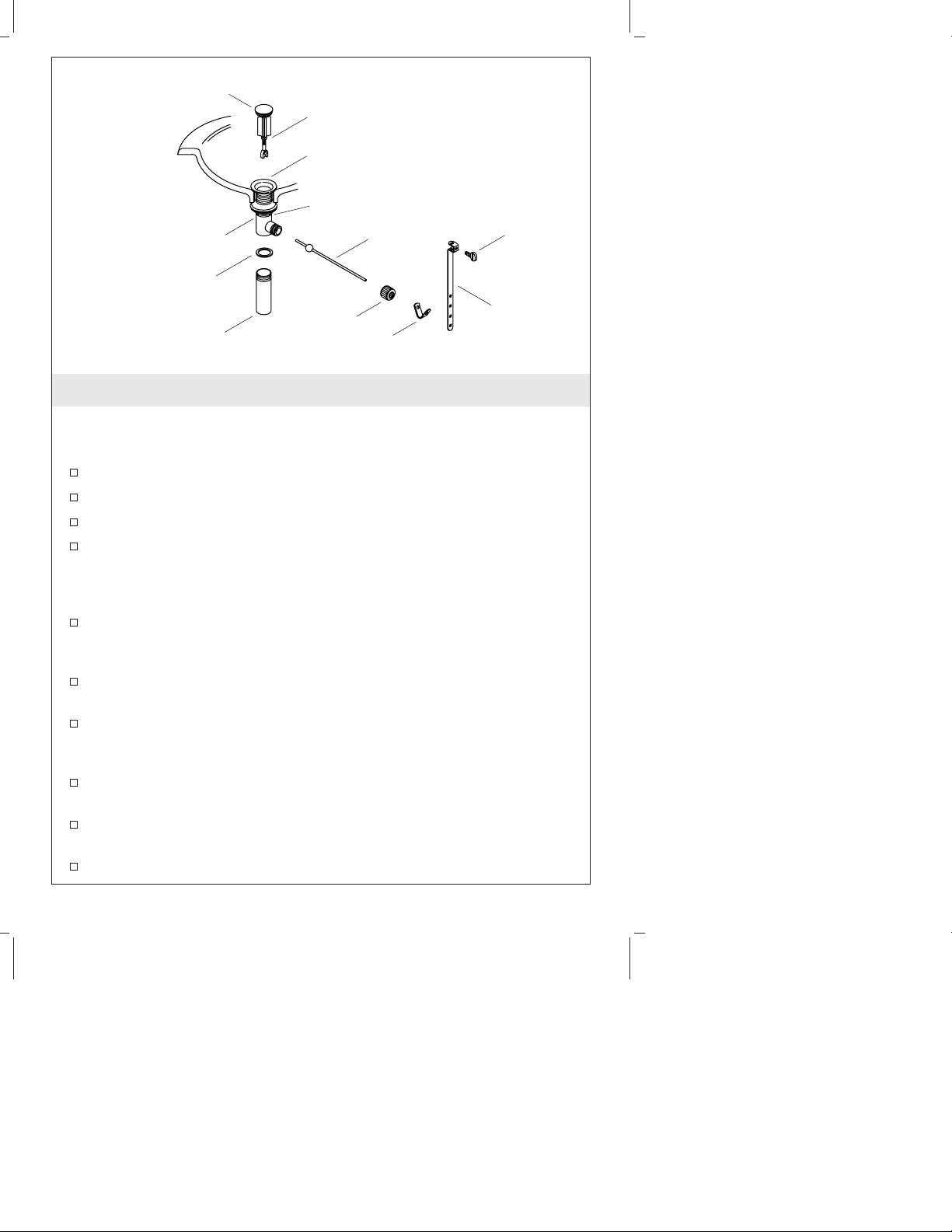

Complete the Pop-Up Drain Installation
IMPORTANT! If the tailpiece has been removed, double check that
the plastic washer is installed inside the flange body or the drain
will leak.
Connect the P-trap to the tailpiece.
Press the seal into the lift rod hole on the body.
Insert the stopper into the flange.
For regular installations, insert the short end of the rod into the
lift rod hole and under the stopper rod. For vandal-resistant
installations, fit the rod through the hole in the stopper rod.
Hand tighten the rod nut.
Remove and adjust the stopper as needed so it lifts about 3/8″(1
cm) when opened. To adjust, rotate the threaded stopper rod in or
out as needed. Retighten the stopper nut.
Slide one end of the clip onto the rod. Slide the link onto the lift
rod with the thumbscrew facing the back of the fixture.
Squeeze the other end of the clip, aligning the hole with the rod.
Move the link to the proper position by squeezing the clip and
sliding it along the rod.
Insert the lift rod into the hole in the body and then into the hole
in the link.
Tighten the thumbscrew onto the link so the lift rod knob extends
1/2″(1.3 cm) above the lift rod hole.
Check for leaks.
Thumb
Screw
Body
Clip
Stopper
Flange
Seal
Rod Nut
Tailpiece
Rod
Plastic Washer
Stopper Rod
Link
1032026-2-D 6 Kohler Co.

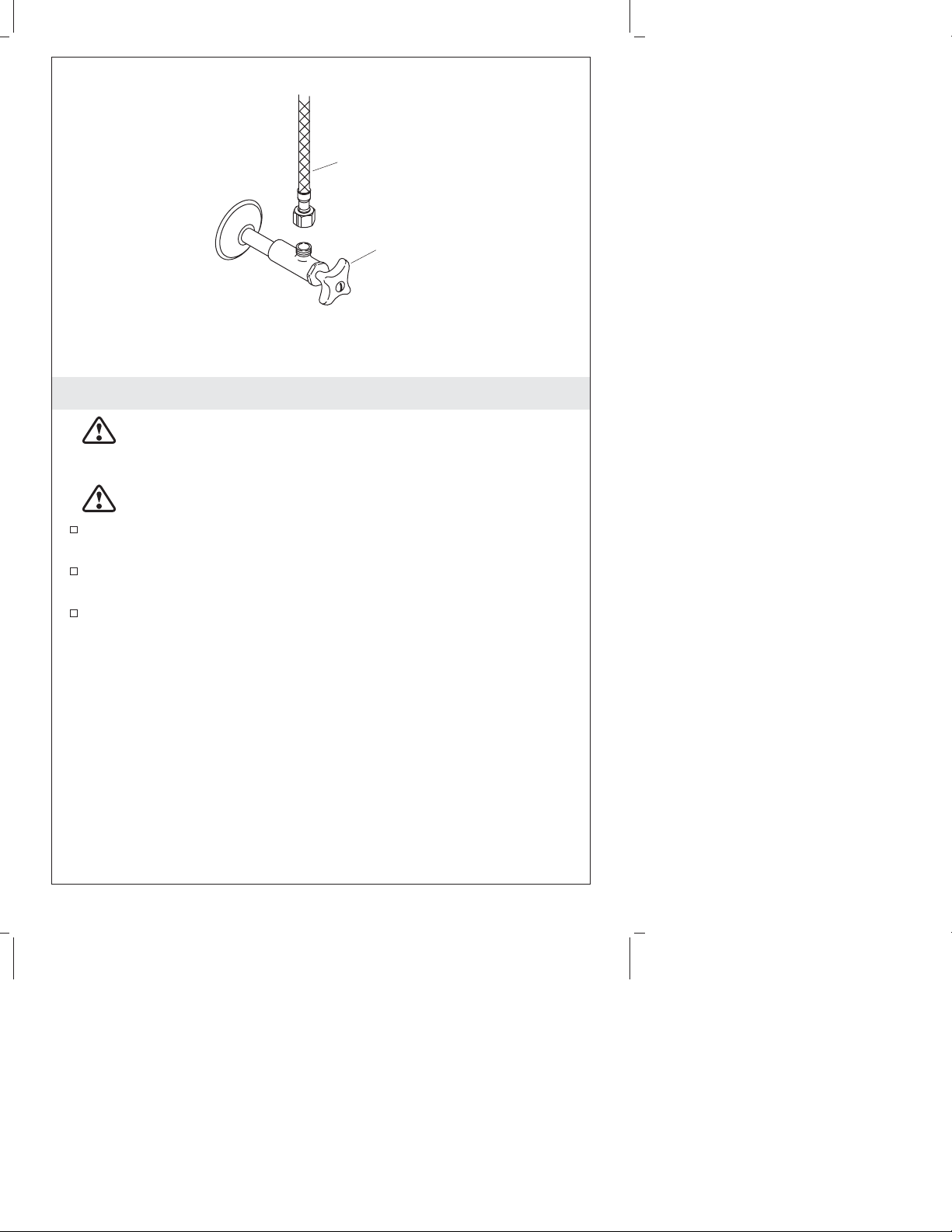

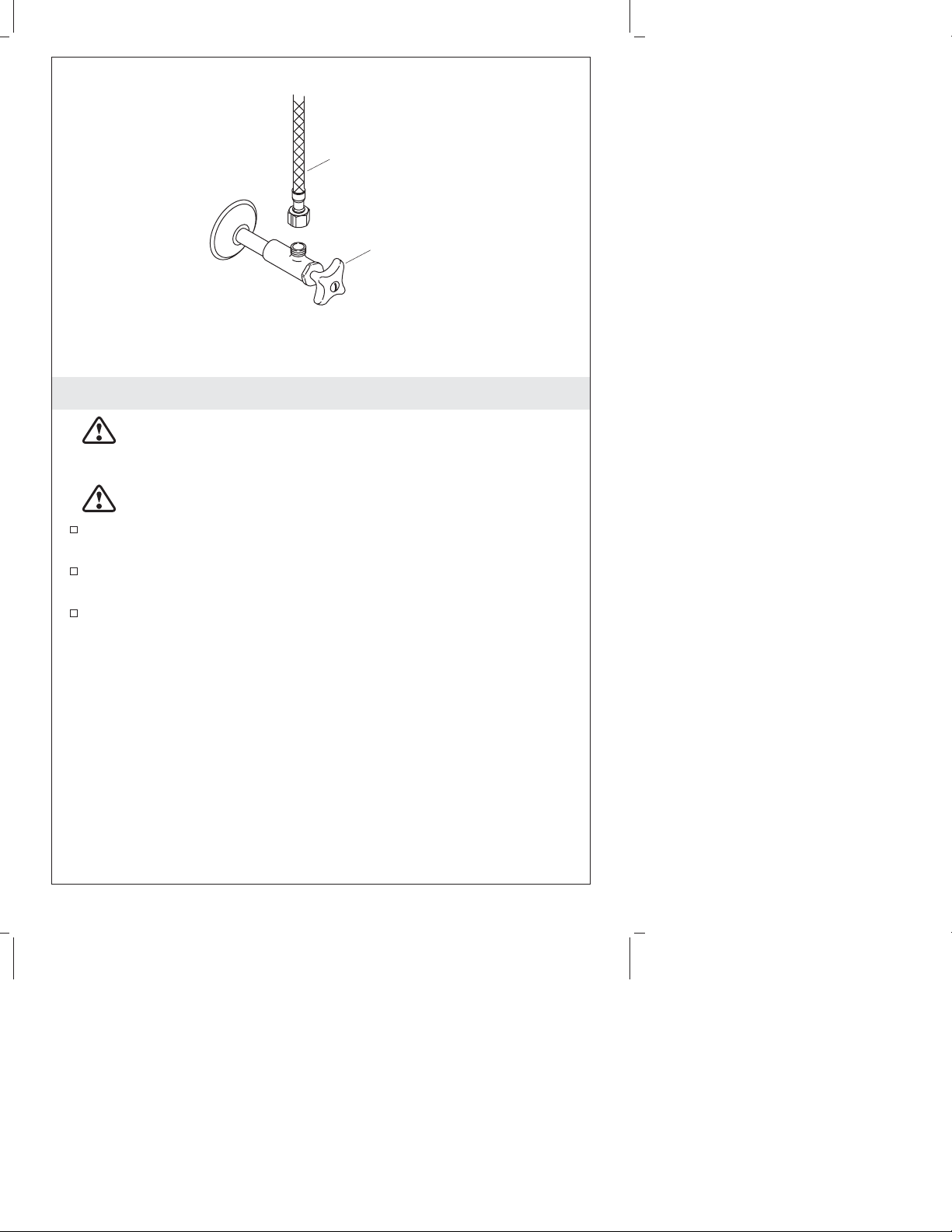

3. Connect the Supplies
CAUTION: Risk of restricted water flow and product
damage. Use extreme care when bending the supplies to
avoid kinking.
CAUTION: Risk of product damage. Do not overtighten the
connections.
If the lavatory is not installed, install it at this time. Follow the
lavatory manufacturer’s instructions.
Connect the supply tubes to the supply stops. (Left is hot - right
is cold.)
Tighten the connections with an adjustable wrench.
Supply
Stop
Supply
Hose
Kohler Co. 7 1032026-2-D

4. Installation Checkout
Connect the drain tailpiece into the P-trap.
Ensure all connections are tight.
Remove the aerator and remove any debris.
Turn on the main water supply and check for leaks. Repair as
needed.
Lift and rotate the faucet handle to the full hot position, then the
full cold position. Run water through the spout for about one
minute to remove any debris. Check for leaks and repair as
needed.
Push the lever handle down to close the water supplies, then
reinstall the aerator.
Aerator
1032026-2-D 8 Kohler Co.

5. Optional Temperature Limiting Adjustment
Carefully pry the plug button off of the lever handle with a small
flat-blade screwdriver.
Loosen the setscrew with a hex wrench, then remove the lever
handle.
Note the position of the locking ring relative to the inner geared
ring.
NOTE: To avoid damage to the locking ring during removal, pry
each side of the locking ring off the inner geared ring with an equal
and even technique.
Gradually pry each side of the locking ring up off of the inner
geared ring and onto the valve stem with a flat-blade screwdriver.
Rotate the locking ring clockwise to increase temperature, or
counterclockwise to decrease temperature.
Align the geared teeth, then slide the locking ring down until
flush against the inner geared ring.
Reinstall the lever handle.
Test the temperature setting. Repeat the above steps, if needed.
Retighten the setscrew.
Press the plug button into place.
Setscrew
Handle
Inner Geared
Ring
Locking
Ring
Plug Button
Inner Geared
Ring
Locking
Ring
Kohler Co. 9 1032026-2-D

Guide d’installation
Robinet mono-contrôle de lavabo

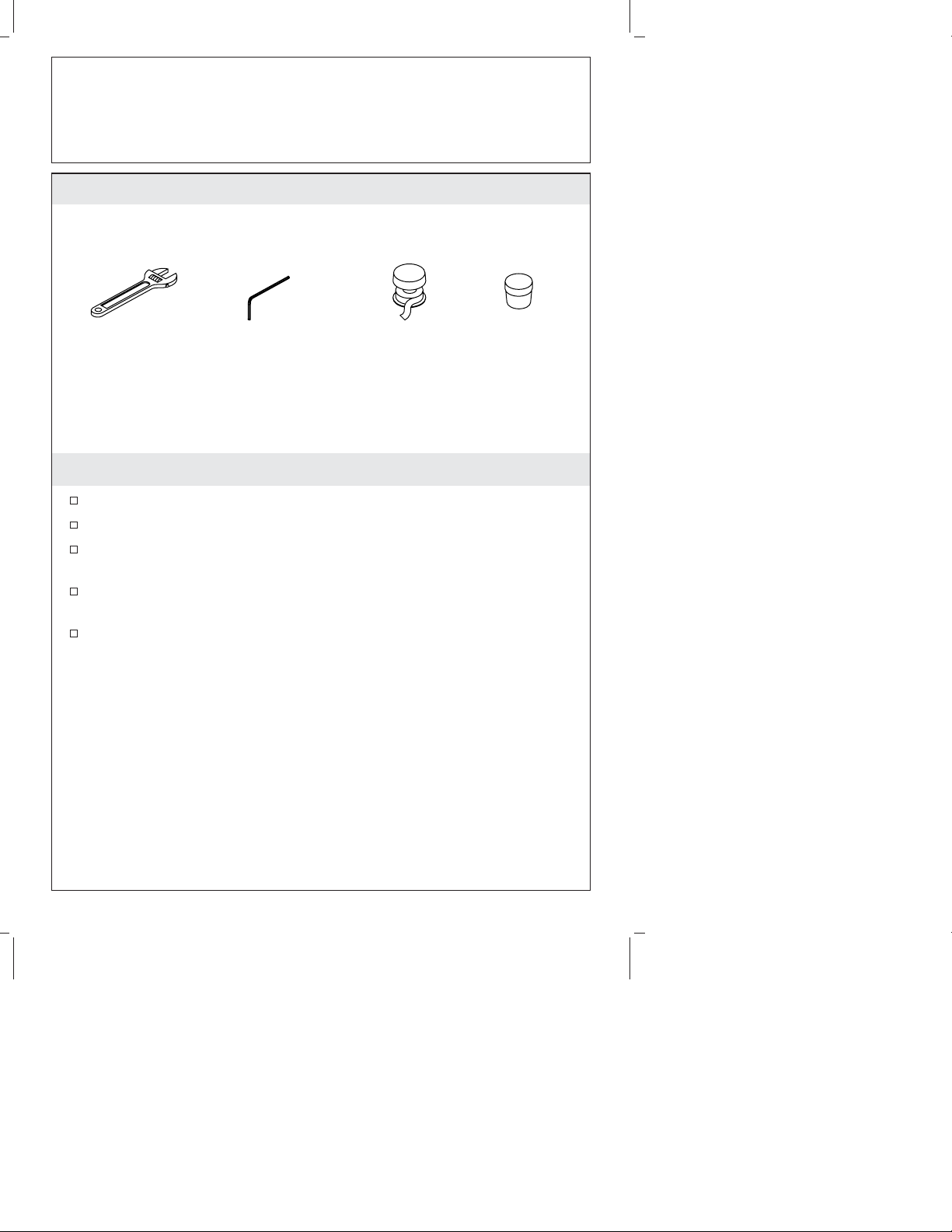

Outils et matériels
Avant de commencer
Respecter tous les codes de plomberie et de bâtiment locaux.
Couper l’alimentation d’eau principale.
Inspecter si la tuyauterie d’alimentation est endommagée.
Remplacer si nécessaire.
Si possible, installer le robinet au lavabo avant d’installer ce
dernier.
Kohler Co. se réserve le droit d’apporter toutes modifications au
design des robinets et ceci sans préavis, comme spécifié dans le
catalogue des prix.
Clé à molette Joint
d'étanchéité
pour filetage
Mastic de
plombier
Clé
hexagonale
Kohler Co. Français-1 1032026-2-D

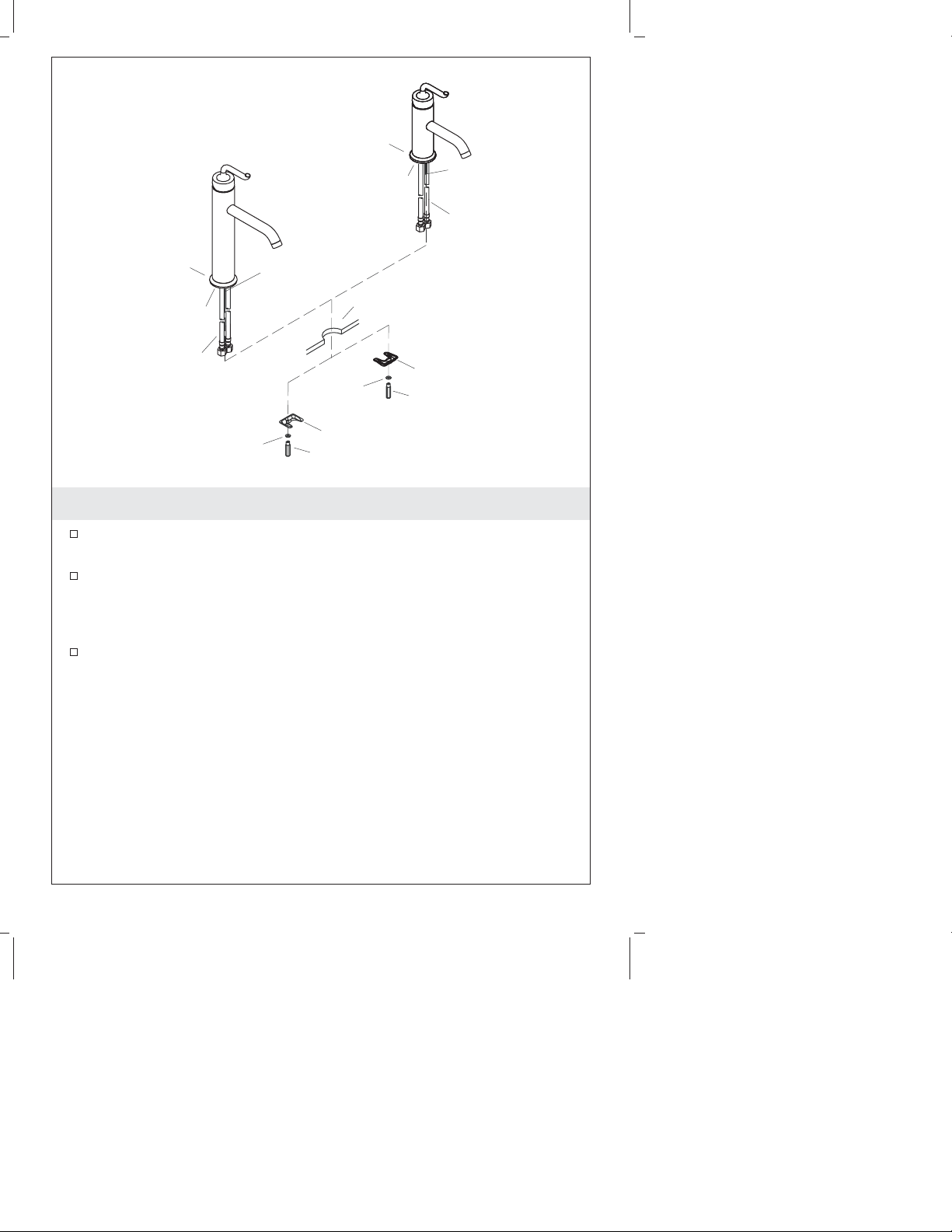

1. Installer le robinet
Appliquer du mastic de plombier ou un produit d’étanchéité
semblable au-dessous de l’applique selon les instructions du
fabricant.
Alimenter les entrées d’alimentation du robinet dans l’orifice du
robinet du lavabo, puis positionner proprement le robinet. Glisser
le support et la rondelle sur le montant et bien visser l’écrou pour
sécuriser.
Procéder aux instructions d’installation pour le style de drain
particulier.
Écrou
Patte de fixation
Lavabo
Tige filetée
Tube
d'alimentation
Rondelle
Applique
Écrou
Support
Rondelle
Appliquer
du mastic
d'étanchéité.
Tige filetée
Tube d'alimentation
Applique
Appliquer
du mastic
d'étanchéité.
Kohler Co. Français-2 1032026-2-D

2. Installer le drain activé au toucher
Si présent, retirer le capuchon de protection en plastique du drain
et jeter.
Retirer l’écrou, la rondelle et le joint d’étanchéité du corps du
drain.
Appliquer du mastic d’étanchéité ou un produit semblable sur le
dessous de la bride selon les instructions du fabricant.
Pour des drains avec arrêts métalliques: Fermer le drain et
pivoter le corps de celui-ci jusqu’à ce que le logo soit horizontal.
Insérer le drain dans son orifice et presser pour mettre en place.
Glisser le joint (côté biseauté vers le haut) sur le corps du drain.
Glisser la rondelle sur les filetages du corps du drain.
Visser l’écrou sur le corps du drain jusqu’à ce qu’il soit contre la
base du lavabo. Faire attention de ne pas pivoter le drain en
serrant l’écrou.
Utiliser une clé pour serrer l’écrou.
Retirer tout excédent de mastic de plombier ou de joint
d’étanchéité.
Connecter le siphon en P au corps du drain.
Bride
Joint biseauté
Rondelle Écrou
Corps du drain
Joint biseauté épais
(pour installations de
lavabo avec vasque
à parois fines)
1032026-2-D Français-3 Kohler Co.

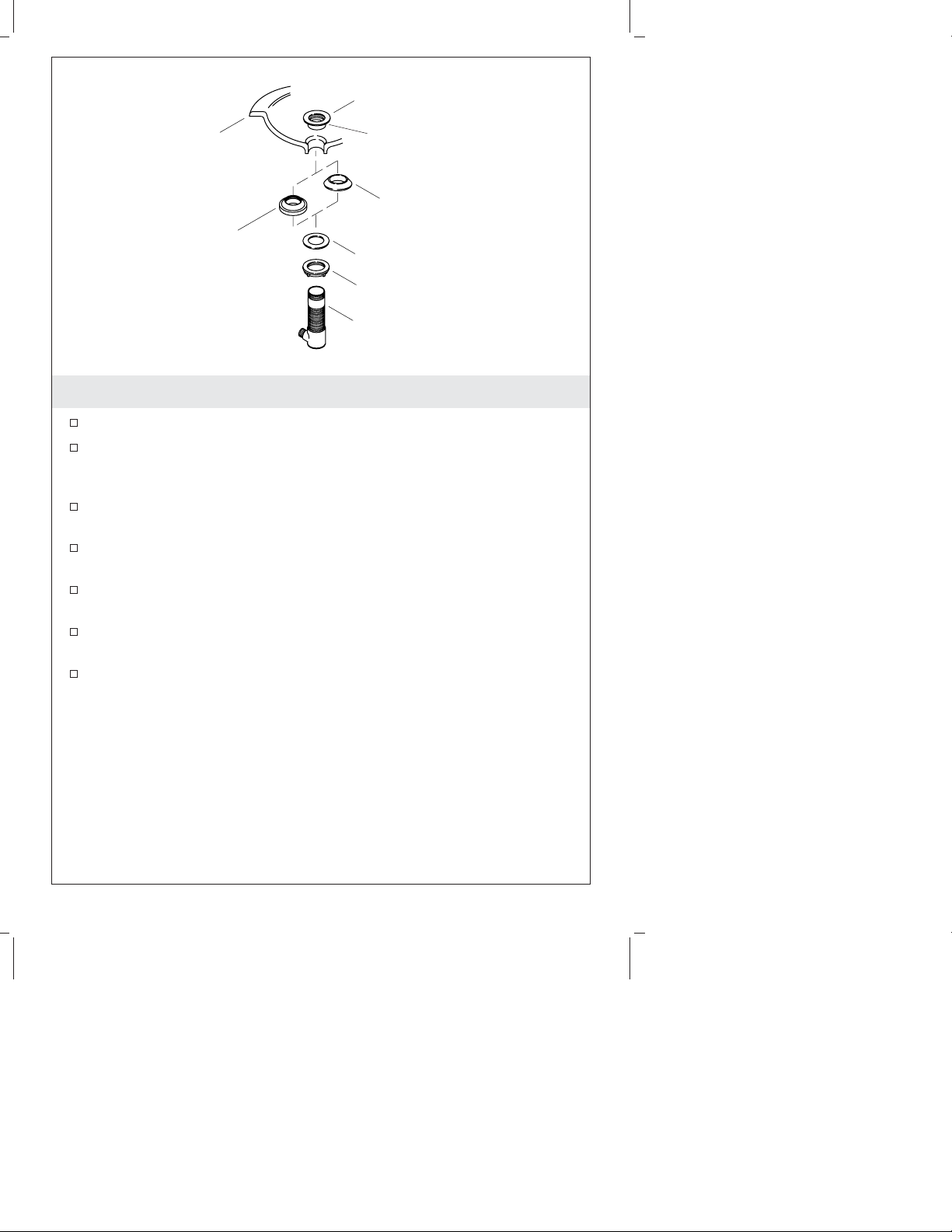

Installer le drain escamotable
Retirer la pellicule protectrice de la bride.
Appliquer un anneau de mastic d’étanchéité ou un produit
semblable sur le dessous de la bride selon les instructions du
fabricant du mastic.
Assembler l’écrou, la rondelle plate et la bague d’étanchéité
biseautée (biseau vers le haut) complètement sur le corps.
D’en dessous de l’appareil, insérer le corps du drain dans l’orifice
du drain.
Du dessus de l’appareil, bien serrer à la main la bride sur le corps
du drain.
S’assurer que l’orifice d’étanchéité du corps du drain soit de face
à l’appareil et serrer délicatement l’écrou.
Retirer tout excédent de mastic de plombier ou de joint
d’étanchéité.
Appliquer du mastic
de plomberie.
Bride
Joint biseauté
Rondelle
Écrou
Corps du drain
Appareil
Joint biseauté épais
(pour installations de
lavabo avec vasque
à parois fines)
Kohler Co. Français-4 1032026-2-D

Compléter l’installation de drain escamotable
IMPORTANT ! Si la pièce de raccordement a été retirée, revérifier
que la rondelle en plastique est installée dans le corps de la bride
sinon le drain aura une fuite.
Connecter le siphon en P à la pièce de raccordement.
Presser le joint d’étanchéité dans l’orifice de la tige de levage sur
le corps.
Insérer l’arrêt dans la bride.
Pour les installations courantes, insérer l’extrémité courte de la
tige dans l’orifice de la tige de levage et sous la tige d’arrêt. Pour
les installations anti-vandalisme, passer la tige à travers l’orifice
de la tige d’arrêt. Serrer l’écrou de la tige à la main.
Retirer et ajuster l’arrêt selon le besoin pour qu’il s’élève à peu
près de 3/8″(1 cm) en position d’ouverture. Pour ajuster, pivoter
la tige d’arrêt filetée selon le besoin. Resserrer l’écrou d’arrêt.
Glisser une extrémité du clip sur la tige. Glisser le raccord sur la
tige de levage avec la vis de serrage faisant face à l’arrière de
l’appareil.
Comprimer l’autre extrémité du clip, en alignant le trou avec la
tige. Déplacer le raccord vers la position appropriée en
comprimant le clip et en le faisant glisser sur la tige.
Insérer la tige de levage dans l’orifice du corps et puis à travers
celui du raccord.
Corps
Clip
Arrêt
Bride
Joint
Pièce de
raccordement
Vis à
oreilles
Rondelle en plastique
Tige
Tige d'arrêt
Raccord
Écrou de
tige
1032026-2-D Français-5 Kohler Co.

Compléter l’installation de drain escamotable (cont.)
Serrer la vis de serrage sur le raccord de manière à ce que le
bouton de la tige de levage s’étende de 1/2″(1,3 cm) au dessus
de l’orifice de la tige de levage.
Vérifier s’il y a des fuites.
Kohler Co. Français-6 1032026-2-D

3. Connecter les alimentations
ATTENTION : Risque de limitation de débit d’eau et
d’endommagement du produit. Faire très attention en pliant
les alimentations pour éviter de les pincer.
ATTENTION : Risque d’endommagement du produit. Ne
pas trop serrer les raccords.
Installer le lavabo à cet instant, s’il ne l’est pas déjà. Suivre les
instructions du fabricant.
Connecter les tuyaux d’alimentation aux arrêts d’alimentation.
(Gauche est chaud - droite est froid)
Serrer les connexions avec une clé à molette.
Arrêt
d'alimentation
Tuyau
d'alimentation
1032026-2-D Français-7 Kohler Co.

4. Vérification de l’installation
Connecter la pièce de raccordement du drain dans le siphon en P.
S’assurer que toutes les connexions sont bien serrées.
Retirer l’aérateur et éliminer tout débris.
Ouvrir l’alimentation d’eau principale et vérifier s’ilyades
fuites. Réparer au besoin.
Soulever et pivoter la poignée du robinet à la position chaude
complète, puis à la position froide complète. Faire couler l’eau à
travers le bec pendant une minute environ pour chasser tout
débris. Vérifier s’il y a des fuites et réparer au besoin.
Pousser la poignée du levier vers le bas pour fermer les
alimentations d’eau, puis installer à nouveau l’aérateur.
Aérateur
Kohler Co. Français-8 1032026-2-D

5. Réglage optionnel de limitation de température
Délicatement déloger le bouchon de la poignée de levier avec un
petit tournevis plat.
Desserrer la vis de retenue avec une clé hexagonale, puis retirer la
poignée du levier.
Noter la position de la bague d’arrêt par rapport à la bague
d’engrenage intérieure.
REMARQUE : Afin d’éviter un endommagement de la bague
d’arrêt, soulever chaque côté de la bague d’engrenage intérieure de
manière égale.
Soulever graduellement chaque côté de la bague d’arrêt hors de
la bague d’engrenage intérieure et sur la tige de la valve avec un
tournevis plat.
Pivoter la bague d’arrêt vers la droite pour augmenter la
température, ou vers la gauche pour la diminuer.
Aligner les dents, puis glisser la bague d’arrêt vers le bas jusqu’à
l’alignement contre la bague d’engrenage intérieure.
Installer à nouveau la poignée à levier.
Tester le réglage de température. Répéter les étapes ci-dessus, si
besoin.
Resserrer les vis de retenue.
Presser le bouchon en place.
Vis de fixation
Poignée
Bague d'engrenage
intérieur
Anneau de
serrage
Bouchon
Bague
d'engrenage
intérieur
Anneau de
serrage
1032026-2-D Français-9 Kohler Co.

Guía de instalación
Grifería monomando de lavabo
Herramientas y materiales
Antes de comenzar
Cumpla con todos los códigos locales de plomería y construcción.
Cierre el suministro principal de agua.
Revise las tuberías de suministro para asegurarse que no estén
dañadas. Reemplace según sea necesario.
De ser posible, instale esta grifería en el lavabo antes de instalar
el lavabo.
Kohler Co. se reserva el derecho de modificar el diseño de la
grifería sin previo aviso, tal como se especifica en la lista de
precios.
Llave ajustable Cinta
selladora
de roscas Masilla de
plomería
Llave
hexagonal
Kohler Co. Español-1 1032026-2-D

1. Instale la grifería
Aplique masilla de plomería u otro sellador en el dorso del
chapetón según las instrucciones de fabricante.
Introduzca las entradas de los suministros de la grifería a través
del orificio para grifería del lavabo, luego coloque la grifería.
Deslice el soporte y la arandela en la varilla roscada y apriete la
tuerca para asegurar.
Siga las instrucciones de instalación para su estilo particular de
desagüe.
Tuerca
Soporte
Lavabo
Varilla roscada
Arandela
Chapetón
Tuerca
Soporte
Arandela
Aplique masilla
de plomería.
Varilla roscada
Chapetón
Aplique masilla
de plomería.
Entrada del
suministro
Entrada del
suministro
1032026-2-D Español-2 Kohler Co.
